电动油泵 - 后驱动电机系统 (第四代) ((拆卸和更换))

校正代码 4001010032 FRT 0.60 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-09-10: 更新了排放变速箱油的方法。
  • 2024 年 4 月 5 日：删除了有关“注意切勿混用油液”的注意事项，因为无此必要。
表 1. 扭矩规格： 电动油泵 - 后驱动电机系统 (第四代) ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
机油塞上的加注塞
15 Nm (11.1 lbs-ft)
  • 8 mm 套筒扳手
  • 6 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
 重复使用
机油塞上的排放塞
15 Nm (11.1 lbs-ft)
  • 8 mm 套筒扳手
  • 4 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
 重复使用
将后驱动电机机油泵固定到后驱动电机的螺栓（2 个）
5 Nm (3.7 lbs-ft) + 20 deg
  • EPL10 套筒
  • 4 英寸加长件
  • 带角度测量的扭矩扳手

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 拆下后流线型护板。请参阅 流线型护板 - 后底板 ((拆卸和更换))。
  3. 在后驱动电机机油泵下方放置机油排放收集器。

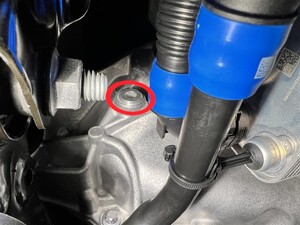

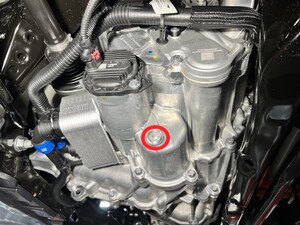

  4. 拆卸机油泵上的注油塞。
    提示
    推荐使用以下工具
    • 8 mm 套筒扳手
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  5. 拆卸机油泵上的机油排放塞。
    提示
    推荐使用以下工具
    • 8 mm 套筒扳手
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

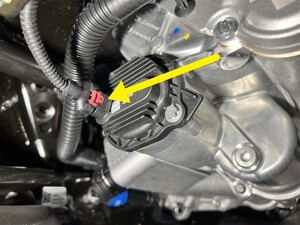

  6. 断开机油泵连接器。
  7. 将 12V 电源跨接部件连接到机油泵开关盒线束上。
  8. 将机油泵开关盒线束连接到后驱动电机机油泵连接器上，然后向内推动连接器锁片。
  9. 运行机油泵 1 分钟，使剩余的变速箱油从后驱动电机内排出。
    警告
    机油泵内无机油后，其运转速度会变快，请勿使机油泵无油运转超过 10 秒。
  10. 拉动连接器锁片，然后将机油泵开关盒线束从后驱动电机机油泵连接器上断开。
  11. 将排放塞安装到机油泵上。
    15 Nm (11.1 lbs-ft)
    注
    检查 O 型环是否损坏，如损坏，请更换 O 型环。
    提示
    推荐使用以下工具
    • 8 mm 套筒扳手
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

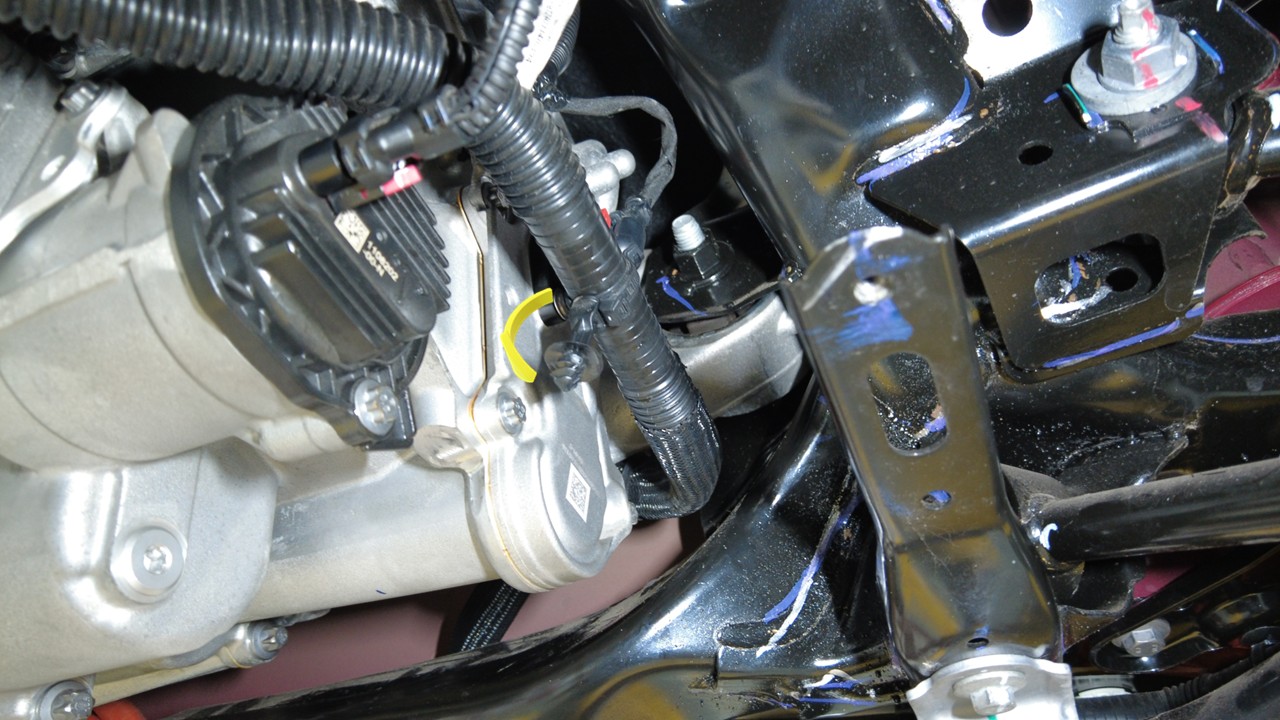

  12. 松开将软管固定到解析器盖板的卡子，然后将卡子逆时针旋转 90 度。
    注
    这样可以使软管向上移动，也为拆卸机油泵螺栓留出间隙。

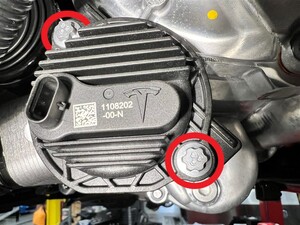

  13. 拆下将后驱动电机油泵固定到后驱动电机的螺栓 (x2)。
    提示
    推荐使用以下工具
    • EPL10 套筒
    • 4 英寸加长件
    • 带角度测量的扭矩扳手
  14. 使用塑料撬具将后驱动电机机油泵从后驱动电机上分离，拆下机油泵，排放机油。
    注

    借力后驱动电机外壳松开机油泵，然后将机油泵拉出。

    排放机油，直至机油泵外壳中只有少量机油缓慢滴出。

安装

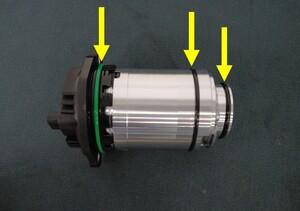

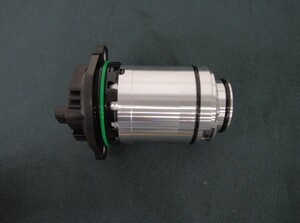

  1. 在后驱动电机机油泵 O 型环上薄薄涂抹一层 KAF1，然后擦掉多余油液。
  2. 将机油泵放置在后驱动电机上。
    注
    检查 O 型环是否损坏；如损坏，请更换 O 型环。
  3. 安装将后驱动电机机油泵固定到后驱动电机的螺栓（2 个）。
    5 Nm (3.7 lbs-ft) + 20 deg
    提示
    推荐使用以下工具
    • EPL10 套筒
    • 4 英寸加长件
    • 带角度测量的扭矩扳手

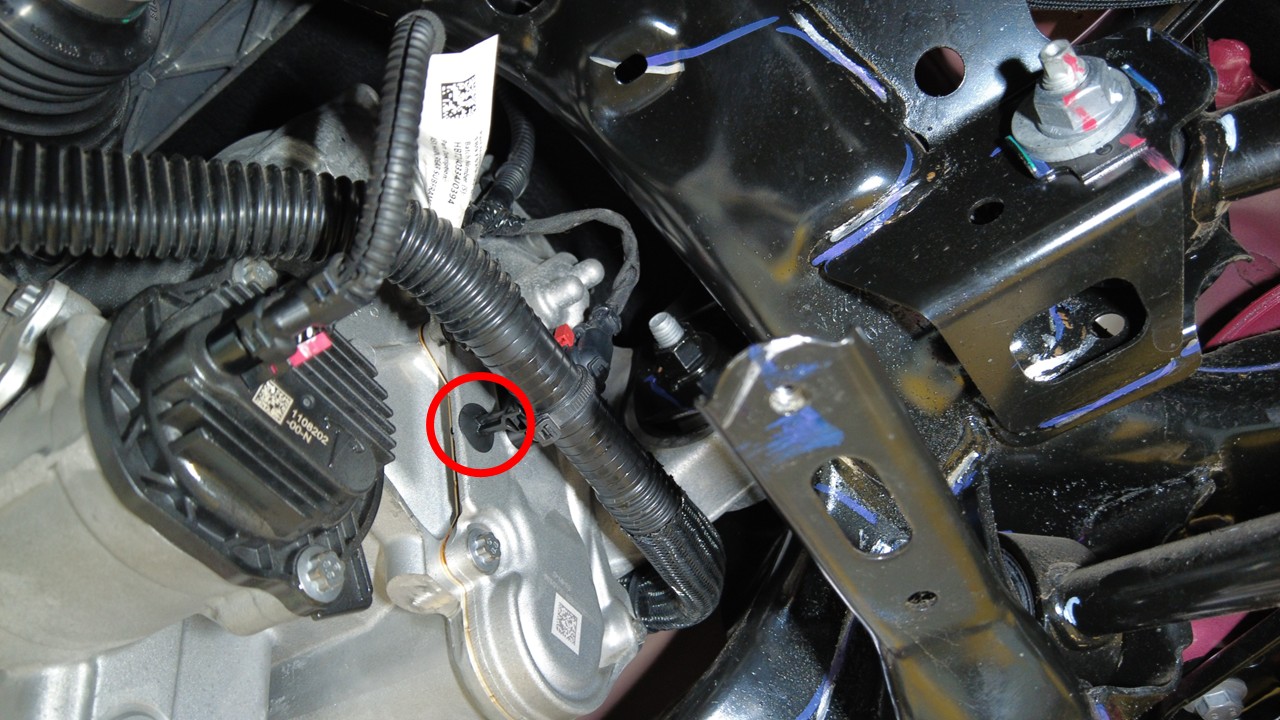

  4. 将卡子顺时针转动 90 度，然后安装将软管固定到解析器盖板的卡子。

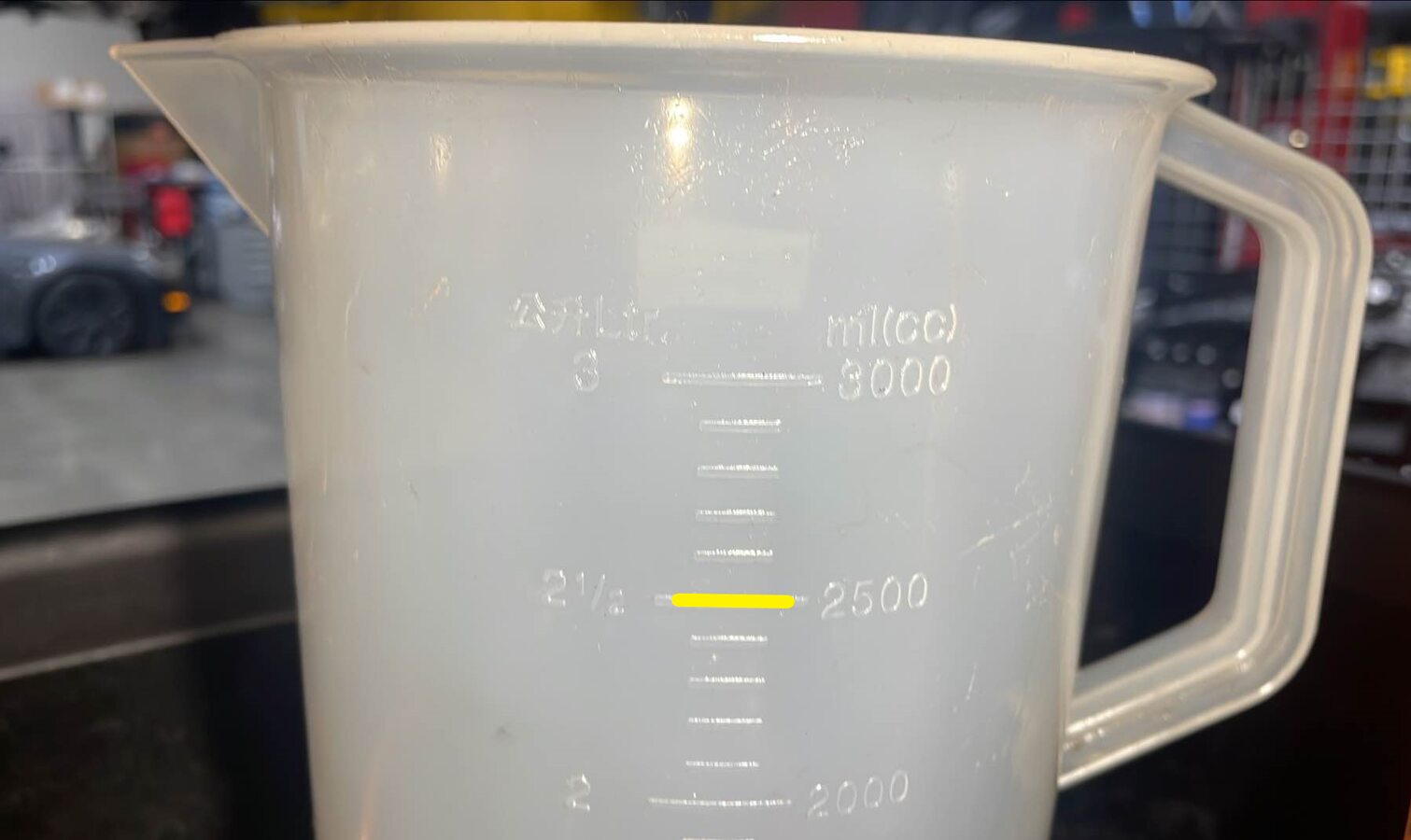

  5. 在容量为 3000 毫升的测量容器中加注 2.5 升/2500 毫升的 KAF 1 变速箱油。
    注
    后驱动电机需要 2.3 升/2300 毫升油液，但多余的油液可防止加注不足和气泡滞留。
  6. 如果输油泵软管的长度不正确，请将其修剪到 26 英寸（660 毫米）。
  7. 将软管安装到输油泵上。

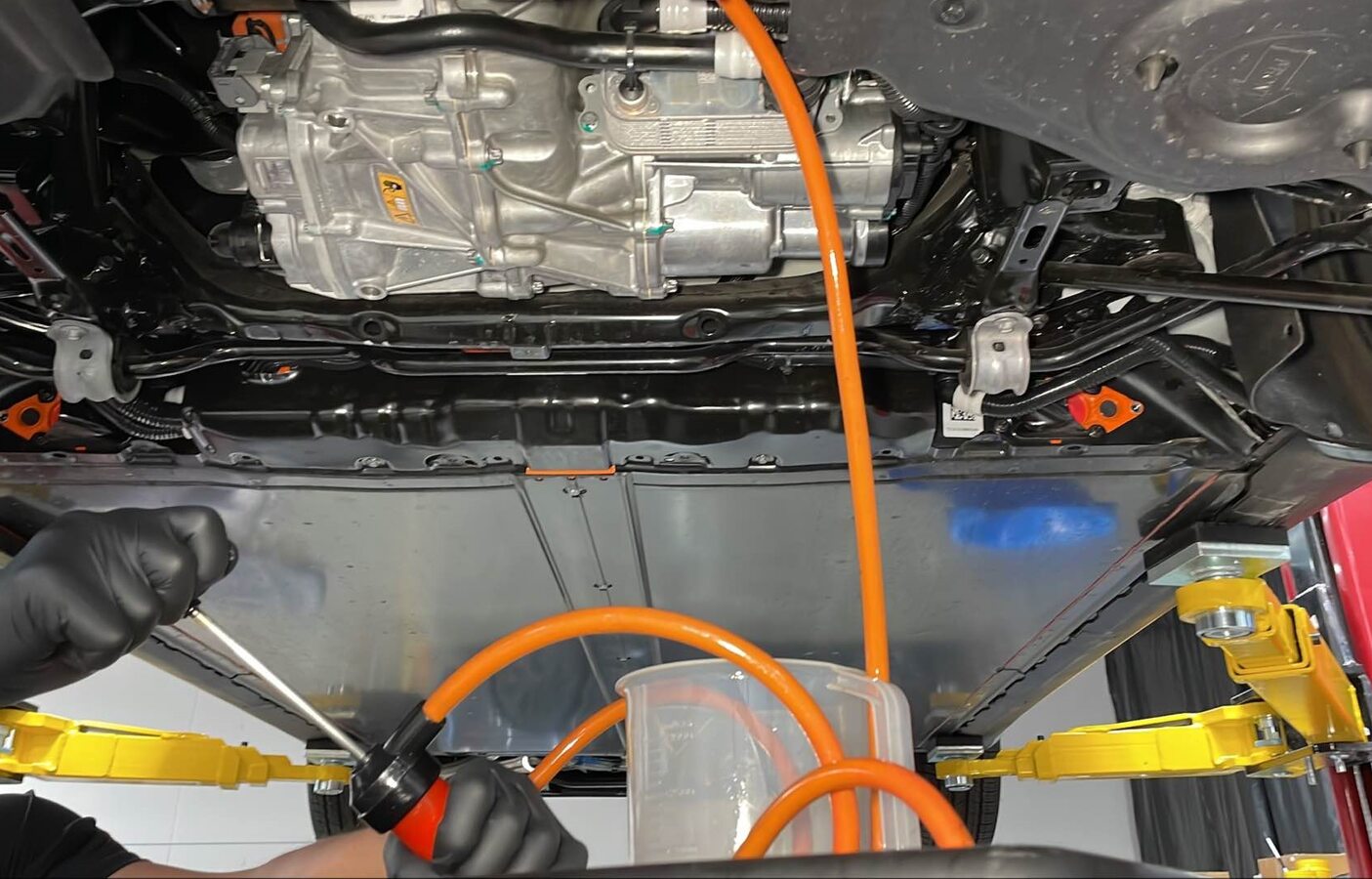

  8. 将测量容器和输油泵放入放油篮。

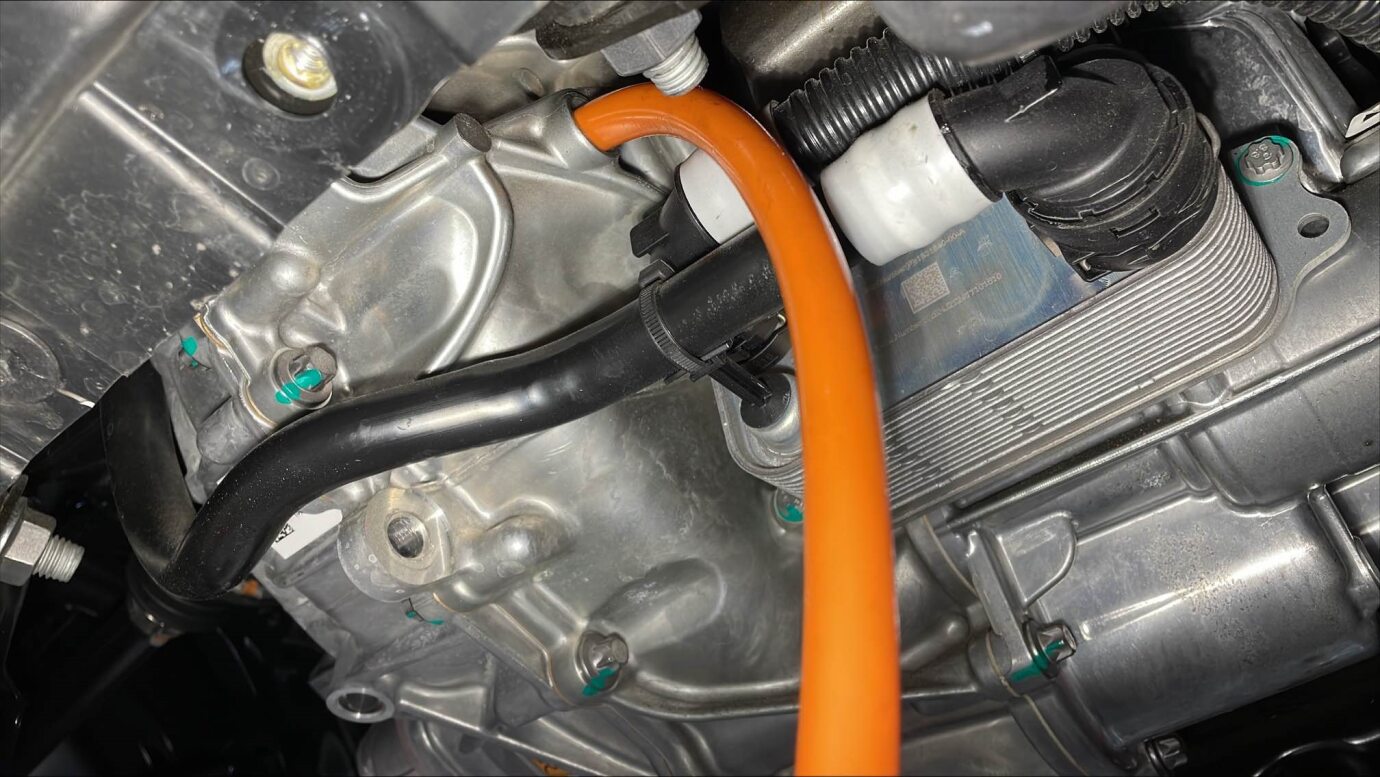

  9. 将输油泵的输出软管插入后驱动电机的加注孔中，直至完全就位，然后向回拉 5 毫米。
  10. 将输油泵的输入软管完全浸入测量容器。
  11. 将 2.3 升/2300 毫升 KAF 1 变速箱油泵入后驱动电机。
    注
    确保输入软管末端保持浸入状态，以防止空气泵入变速箱。
    注
    正确加注时，测量容器中应留有小于等于 200 毫升的变速箱油。
  12. 将输出软管从后驱动电机上拆下。
  13. 将加注塞安装到机油泵上。
    15 Nm (11.1 lbs-ft)
    注
    检查 O 型环是否损坏，如损坏，请更换 O 型环。
    提示
    推荐使用以下工具
    • 8 mm 套筒扳手
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  14. 连接机油泵连接器。
  15. 戴上面部防护个人防护装备。
  16. 用制动器清洁剂喷洒后驱动电机工作区域，然后用干净的车间毛巾擦去残留的液体。
  17. 取走后驱动电机下方的机油排放收集器。
  18. 安装后流线型护板。请参阅 流线型护板 - 后底板 ((拆卸和更换))。
  19. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox（连接和断开）。
  20. 重新安装软件。请参阅 软件重新安装 - 触摸屏。
  21. 运行 TEST-SELF_DIR_X_OIL-PUMP-PRESSUREvia Toolbox:(link)
  22. 断开笔记本电脑。
  23. 退出“维护模式增强版”。请参阅 维护模式增强版。
  24. 升起左侧前车窗并关闭左侧前车门。
  25. 将车辆从双柱举升机上移走。
