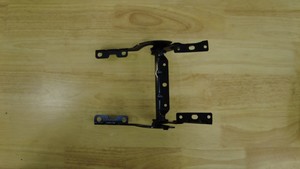

中控台 - 扶手铰链总成 ((拆卸和更换))

校正代码 1519010212 FRT 0.66 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格：中控台 - 扶手铰链总成 ((拆卸和更换))
描述	扭矩值	推荐工具	重复使用/更换	备注
将扶手铰链固定到外侧扶手的螺钉（4 个）	1 Nm (.7 lbs-ft)	梅花 T20 套筒	重复使用

拆卸

拆卸中控台手机托盘总成。请参阅电话托盘（卡夹型） ((拆卸和更换))或电话托盘（螺丝型） ((拆卸和更换))。

注
无需从手机托盘上拆下感应式充电器。
拆下后端面板。请参阅中控台后端面板总成 ((拆卸和更换))。
拆卸左右后侧面板。请参阅中控台后侧面板，左，总成 ((拆卸和更换))。
拆下左右前侧面板。请参阅中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。
拆卸左右饰板。请参阅装饰饰板 - 中控台（卡扣固定式手机托盘)-左侧 ((拆卸和更换))。
拆卸前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
断开低压电池电源。请参阅低压电池 - 锂离子（断开和连接）
拆下后端模块总成。请参阅中控台后端模块总成（卡扣固定手机支架） ((拆卸和安装))

注
无需从总成上拆下后端模块。
拆下扶手总成。请参阅扶手总成 ((拆卸和安装))。
拆卸扶手内侧。请参阅扶手，内，总成（螺丝固定手机支架） ((拆卸和更换))。

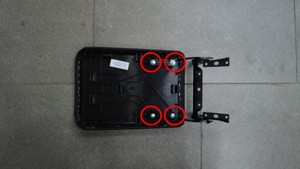

拆下将扶手铰链固定到外侧扶手的螺钉（4 个），然后将扶手铰链从外侧扶手上拆下。
TIp
推荐使用以下工具

梅花 T20 套筒

安装

安装将扶手铰链固定到外侧扶手的螺钉（4 个）。
1 Nm (.7 lbs-ft)
TIp
推荐使用以下工具

梅花 T20 套筒
安装扶手内侧。请参阅扶手，内，总成（螺丝固定手机支架） ((拆卸和更换))。
安装扶手总成。请参阅扶手总成 ((拆卸和安装))。
安装后端模块总成。请参阅中控台后端模块总成（卡扣固定手机支架） ((拆卸和安装))
连接低压电池电源。请参阅低压电池 - 锂离子（断开和连接）
安装前备箱后挡板。请参阅后裙板总成 ((拆卸和更换))。
安装左右饰板。请参阅装饰饰板 - 中控台（卡扣固定式手机托盘)-左侧 ((拆卸和更换))。
安装左右前侧面板。请参阅中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。
安装左右后侧面板。请参阅中控台后侧面板，左，总成 ((拆卸和更换))。
安装后端面板。请参阅中控台后端面板总成 ((拆卸和更换))。
安装中控台手机托盘总成。请参阅电话托盘（卡夹型） ((拆卸和更换)) 或电话托盘（螺丝型） ((拆卸和更换))。
