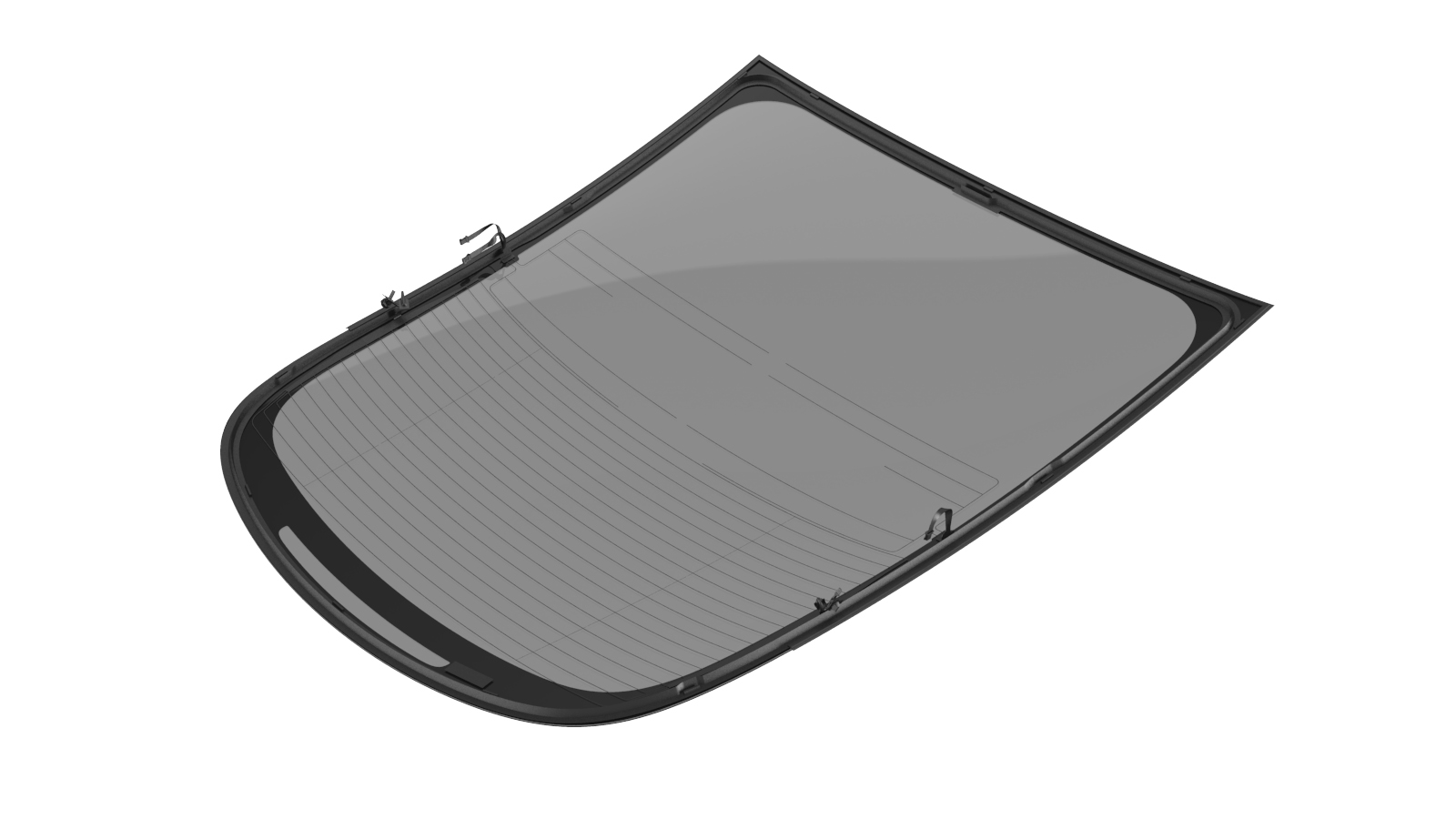

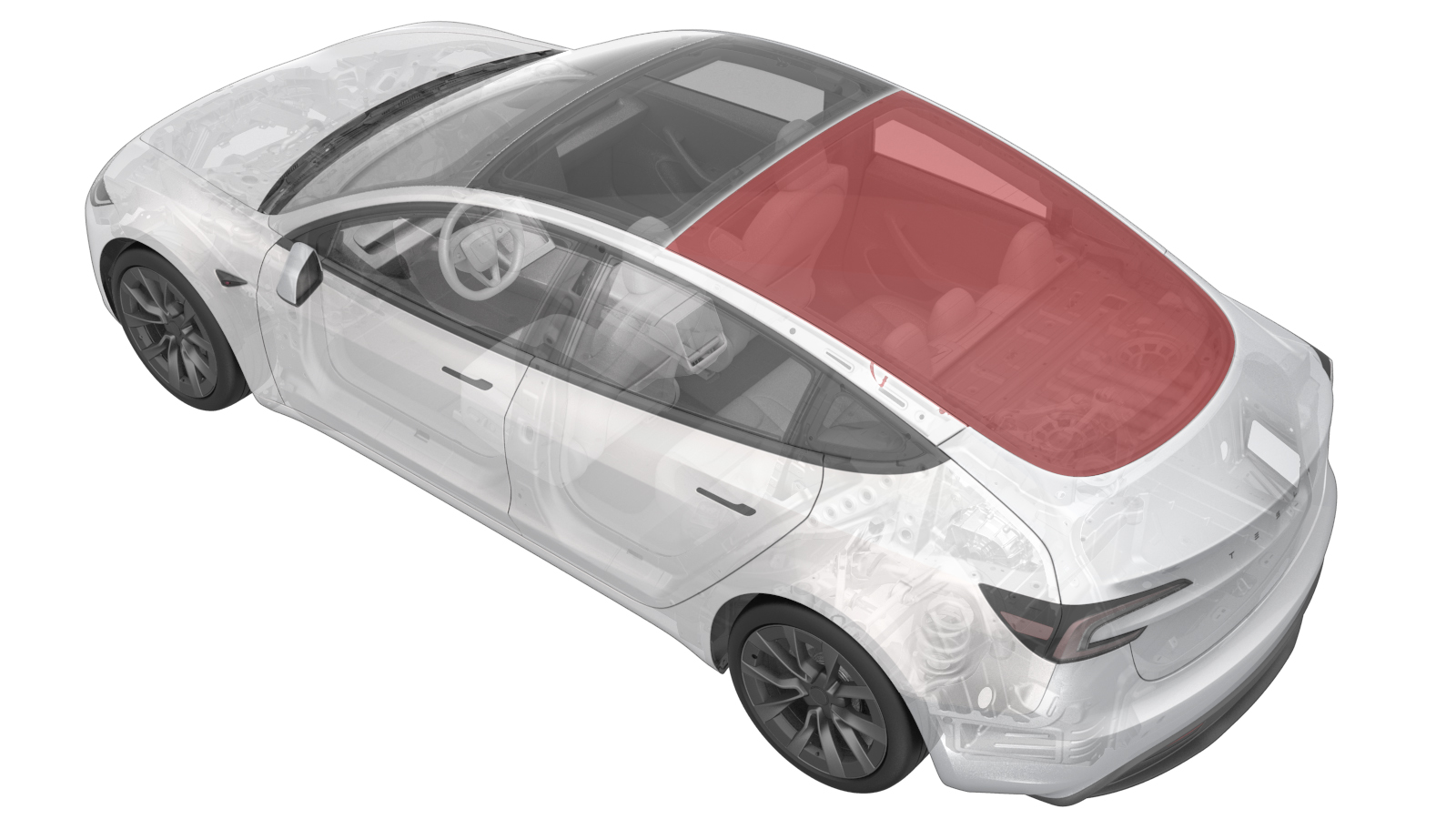

后挡风玻璃 ((拆卸和更换))
校正代码
1020030042
FRT
1.44
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-06-02: 添加了有关如何使用 Spider 工具的详细操作说明。添加了“如果使用电钻配合 Spider 工具作业，则必须将电钻调节钮设置到 1”的警告。
- 2024-12-10: 添加了新的有关“安装前玻璃检查服务要求”的注意事项。
警告
执行此程序时，穿戴适当的个人防护装备 (PPE)，包括防割手套和护目镜。
警告
安装新的玻璃部件（挡风玻璃、车顶、车门以及固定玻璃）前必须进行检查，以确保满足 Tesla 内部质量标准。开始本程序前请先执行安装前玻璃检查中所述检查。
设备：
- 便携式工作台：1054720-00-A
- 可伸缩刀片式刀具：1082497-00-A
- 双吸盘手柄：1080599-00-A
- 间隙与齐平度工具：1588904-00-A
- 填缝胶枪：1080593-00-A
- 1571168-00-A WRD Spider 3 玻璃拆卸套件
- 1126456-00-A 电动钻头
拆卸
-
打开所有车门并降下车窗。
注锁上后车门，防止意外锁闭。
- 将前排两个座椅移至最前端。
- 拆下左侧边梁饰板。请参阅边梁总成，左 ((拆卸和更换))。
- 拆下左侧侧部承梁。请参阅第二排肘板 - 左 ((拆卸和更换))。
-
拆下左侧 C 柱饰板。请参阅C 柱总成，左 ((拆卸和更换))。
注无需拆下将左侧安全带锚固紧固到车身的螺栓。
-
断开左侧天线滤波器线束连接器。
-

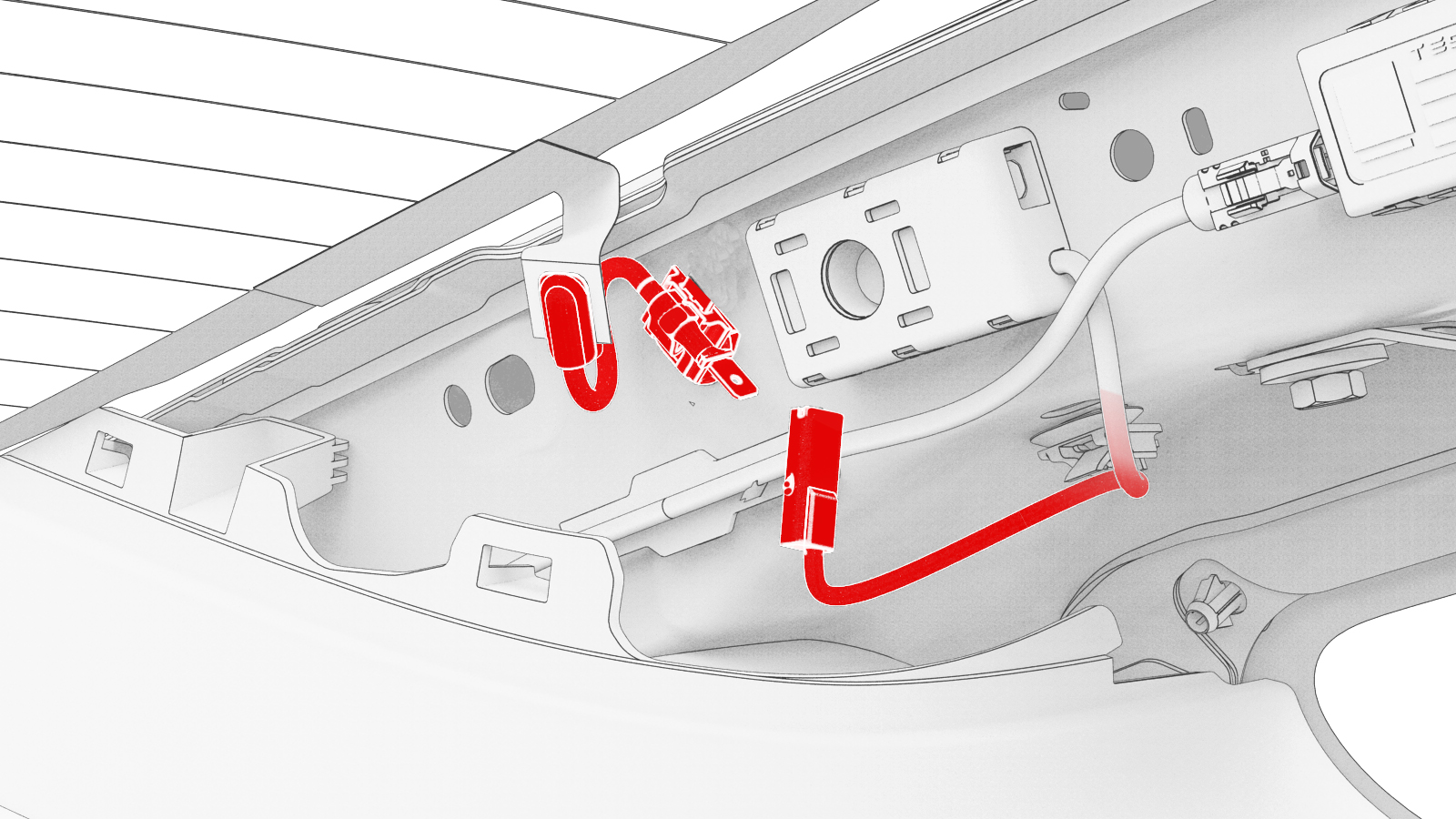

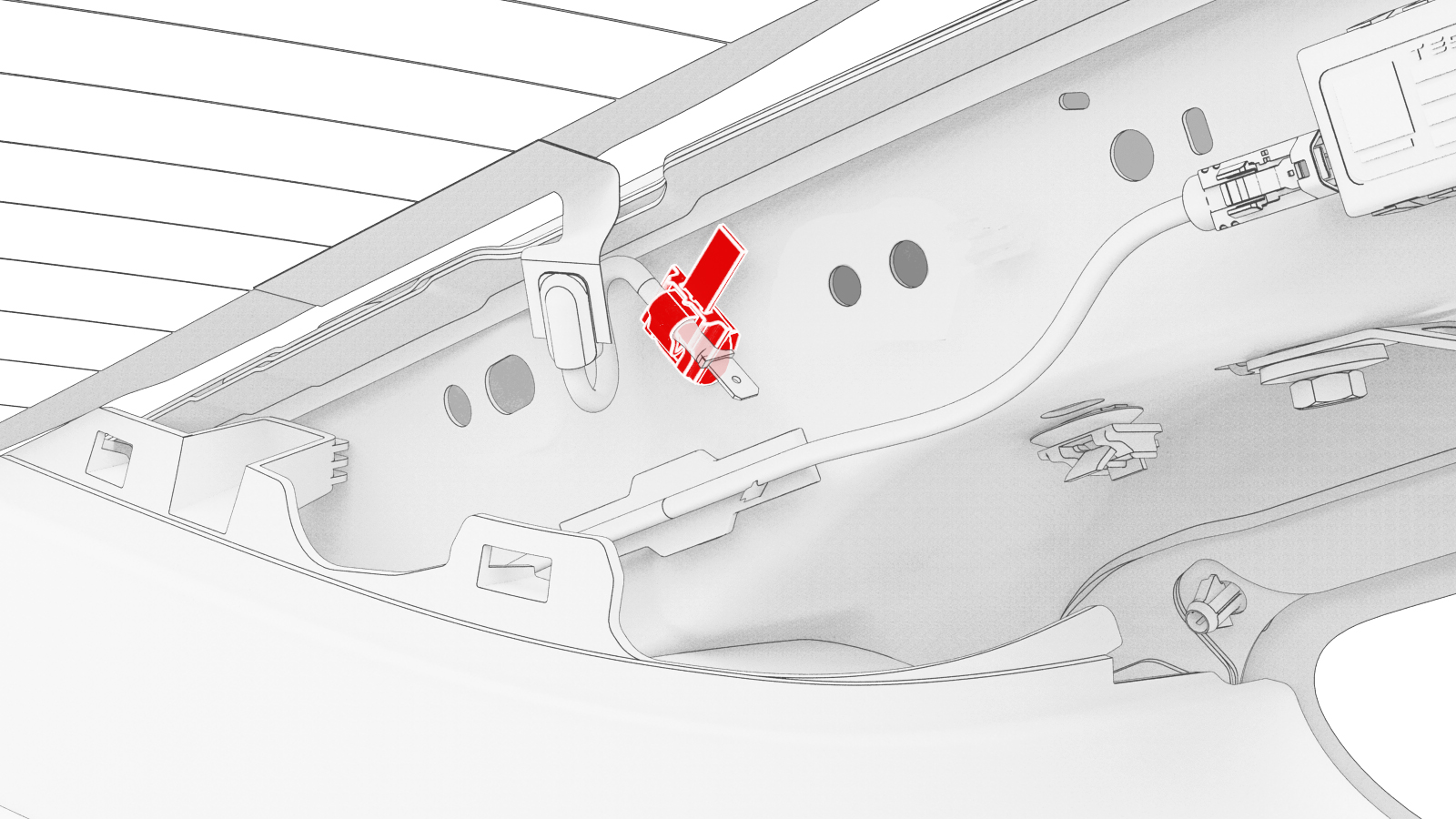

松开将左侧背光灯线束固定到车身的夹子。
- 对车辆右侧重复第 3 步至第 7 步。
- 拆卸杂物盘饰板。请参阅行李箱托盘，高级 ((拆卸和更换))。

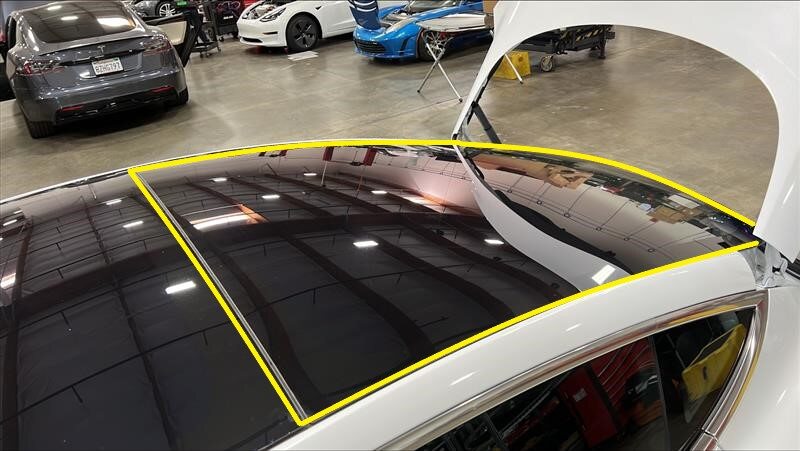

- 打开后备箱。
-

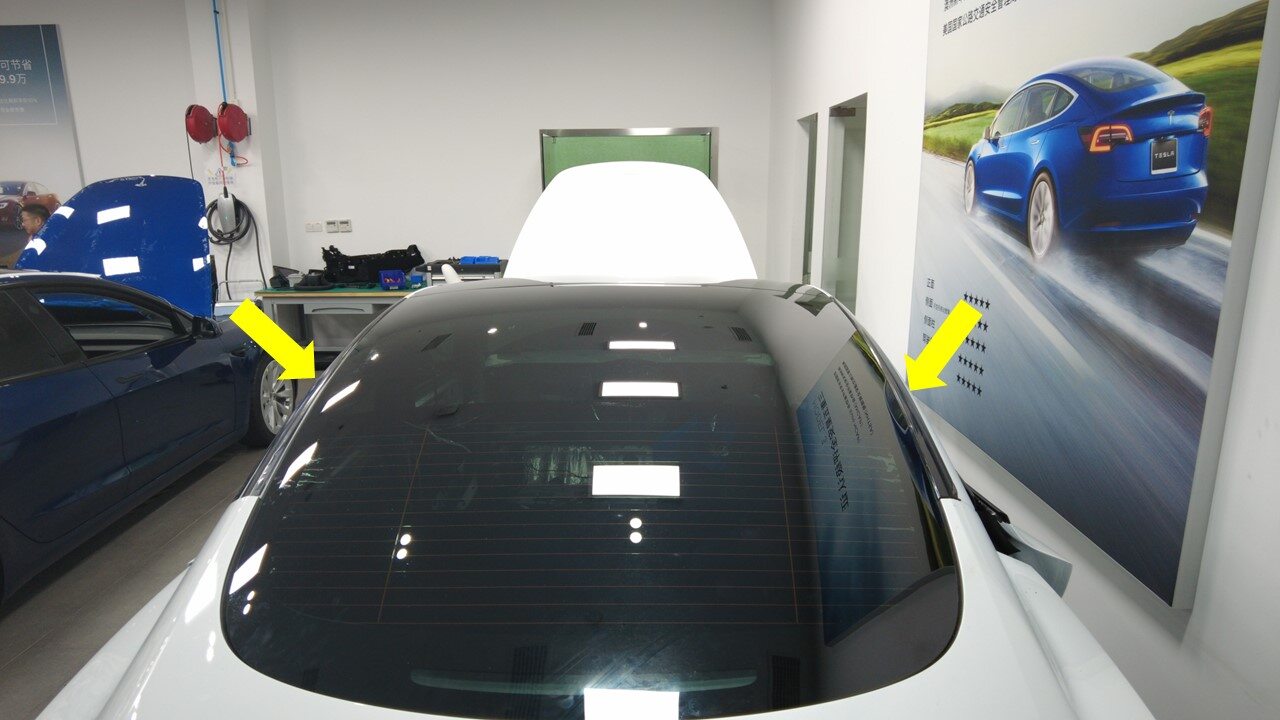

在两个车顶柱外侧粘贴遮蔽胶带，以防涂漆受损。
-

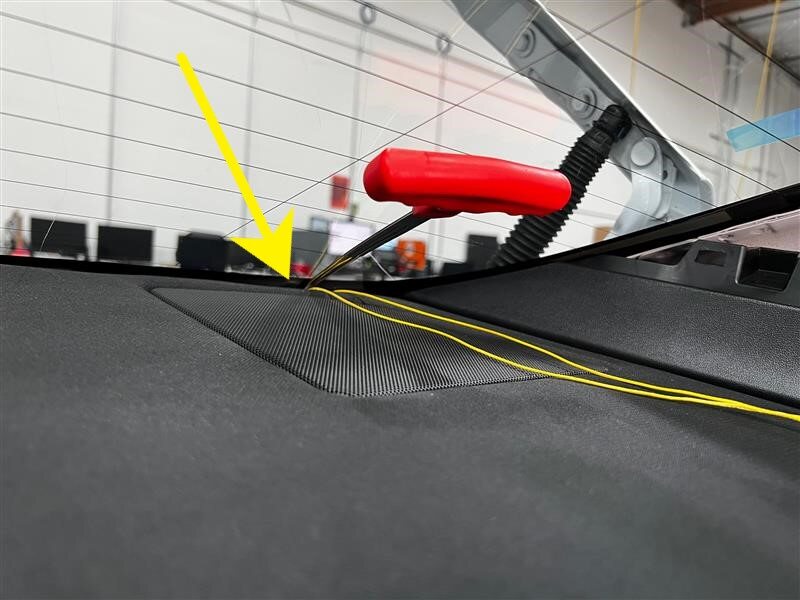

将穿线器工具从车辆内部穿过背光灯玻璃底部的粘合剂涂层。
警告使用护板保护后饰板免受损坏。
-
从穿线器上松开线，然后将线缠绕在背光灯玻璃总成外部。
注确保切割线拉过玻璃的长度足够长。确认线位于玻璃和密封条下方。
-
将一个锚固点固定到背光灯玻璃总成内部，然后紧固切割线。
-

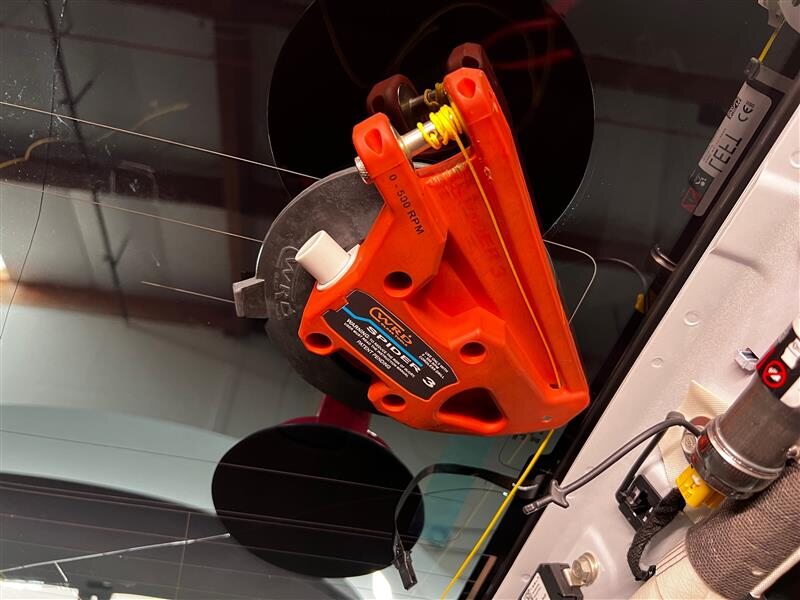

将线的内侧固定到 Spider 切割工具上。

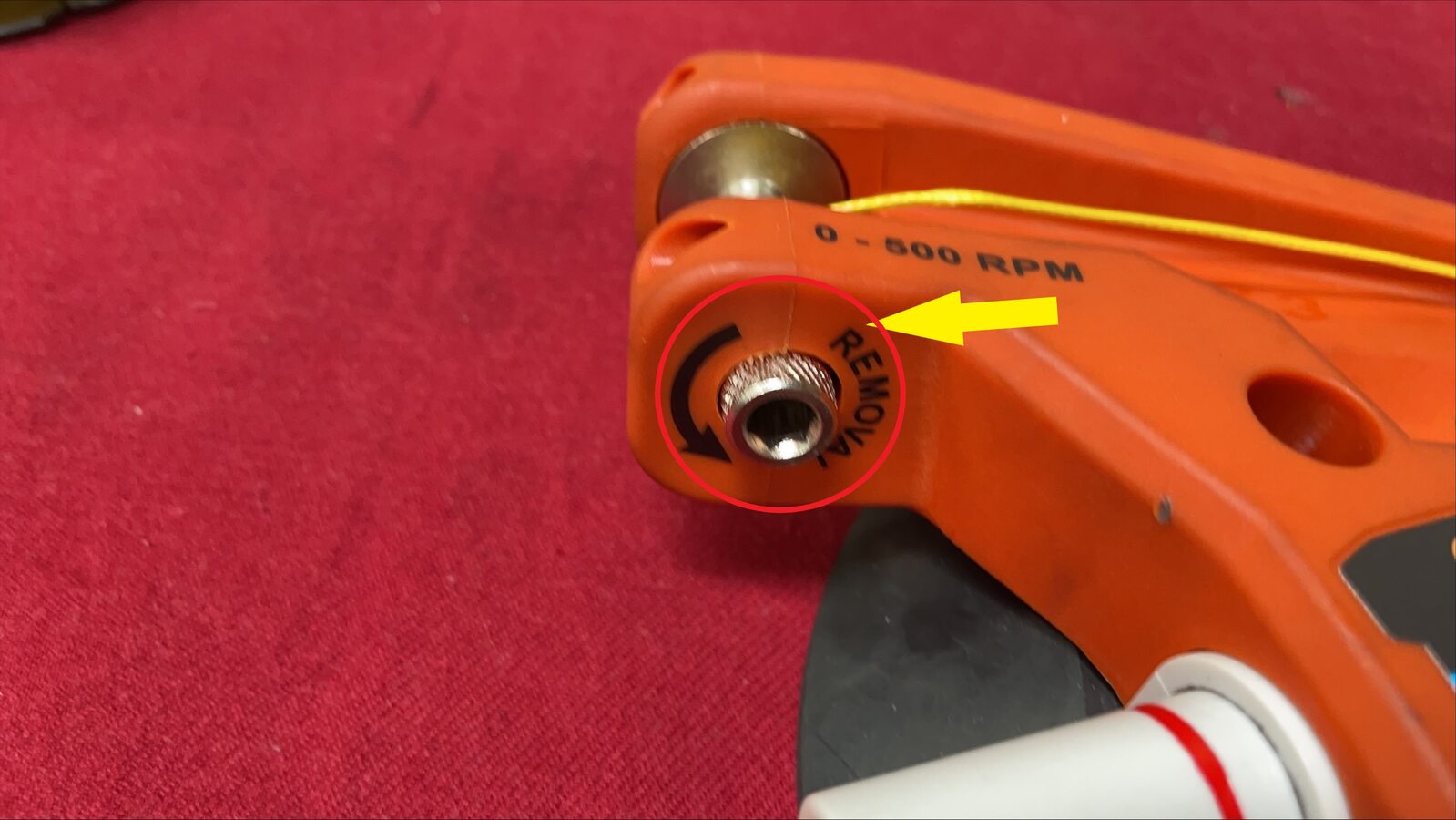

警告按照 Spider 工具说明操作。将线穿过切割工具开口，然后打结将线固定到位。如果轴的转动方向不正确，切割工具将损坏。
-

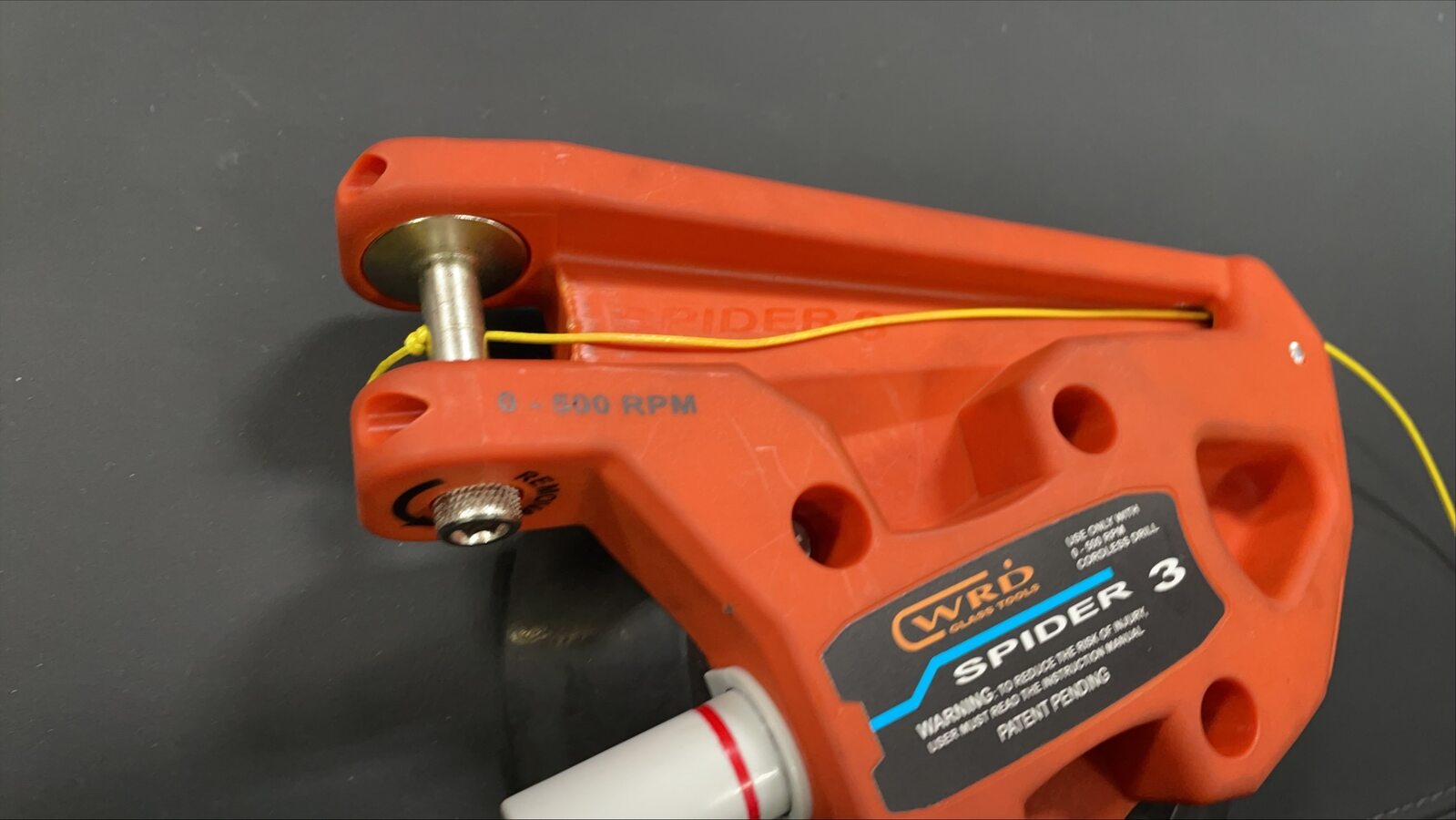

将 Spider 切割工具固定到背光灯玻璃总成内侧。
注注意切割线的方向。确保切割线缠绕在大滑轮上并保持 90 度角。
-

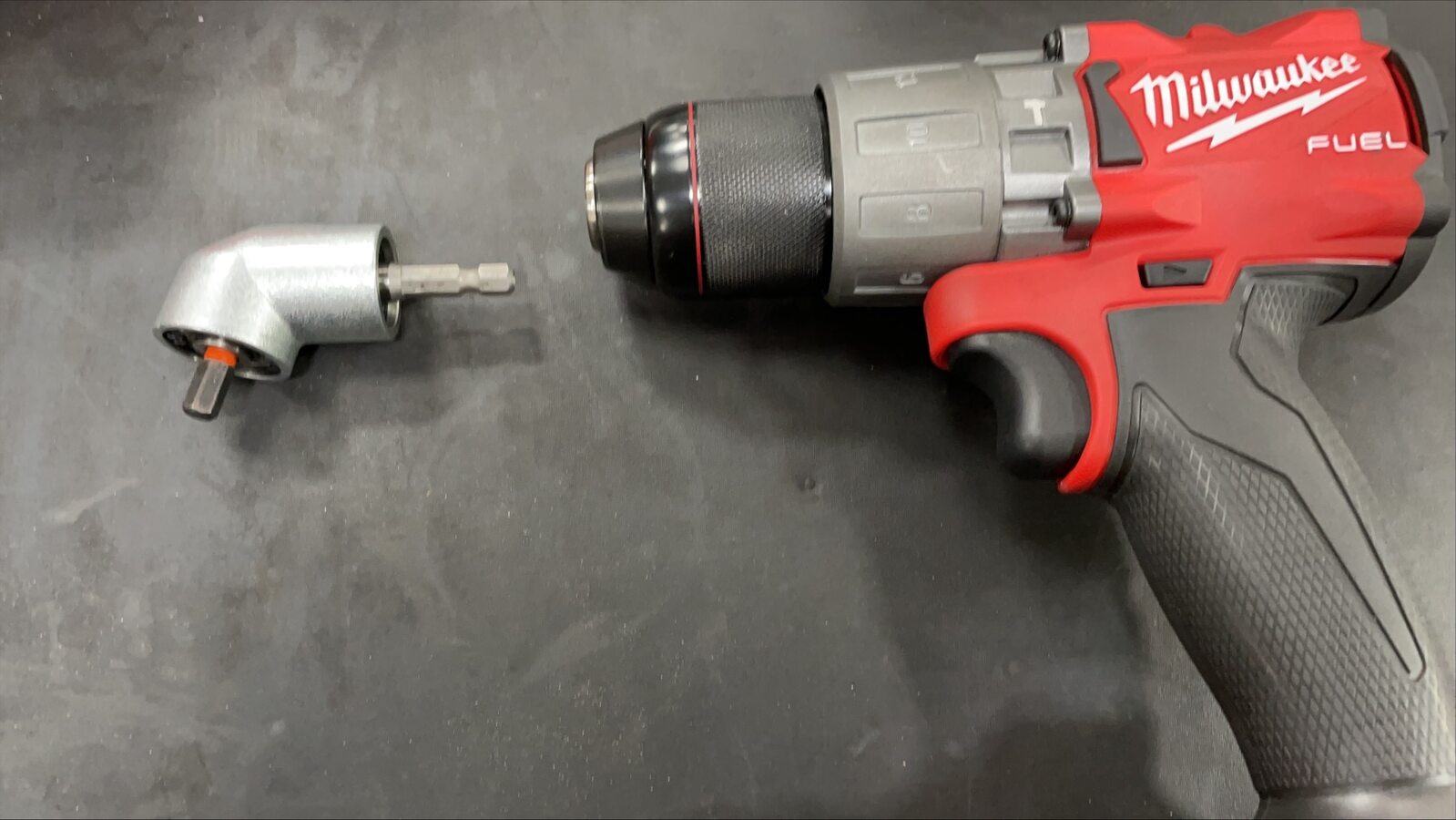

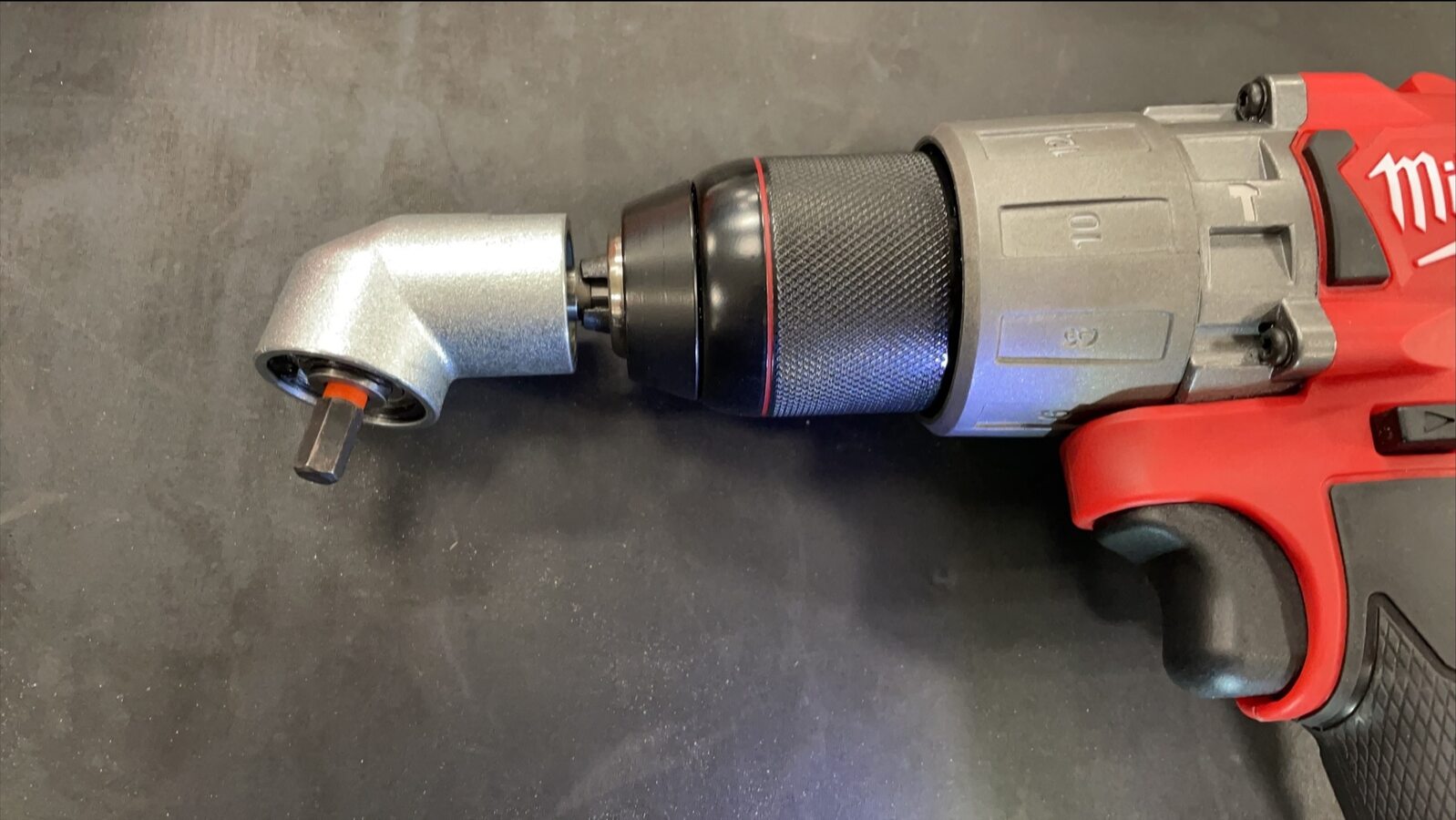

将角向起子安装到电钻上，然后将电钻调节钮设置到 1。
警告未将电钻调节钮设置到 1 可能会造成严重伤害。
-
使用电钻旋转切割工具主轴。开始沿玻璃切割聚氨酯。
警告务必在将电钻调节钮设置到 1 后，再开始切割挡风玻璃。否则可导致严重伤害。警告切割玻璃总成时，请佩戴合适的护目镜和手套。警告在顶篷和杂物盘所在区域进行切割时，请使用防护板进行保护。TIp根据需要移动切割工具，注意使线保持 90 度角左右。

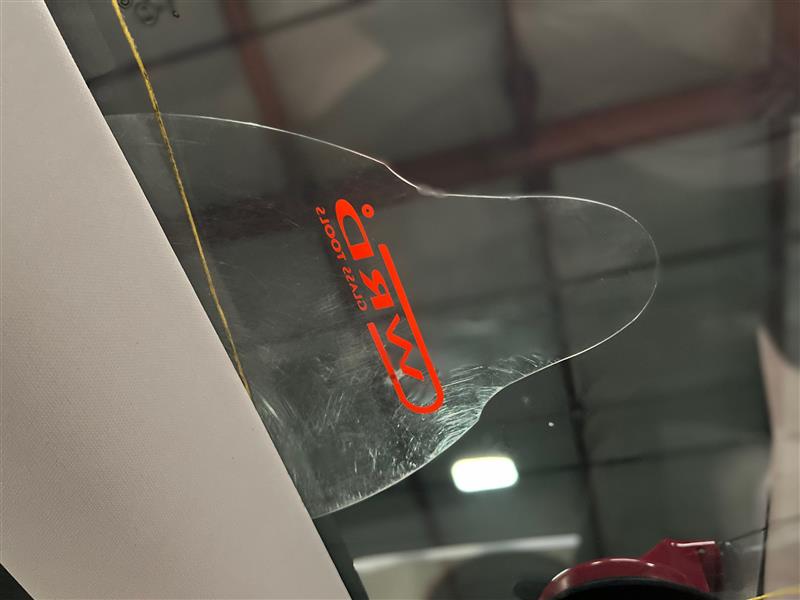

图 1. 用于保护顶篷的塑料护板 -

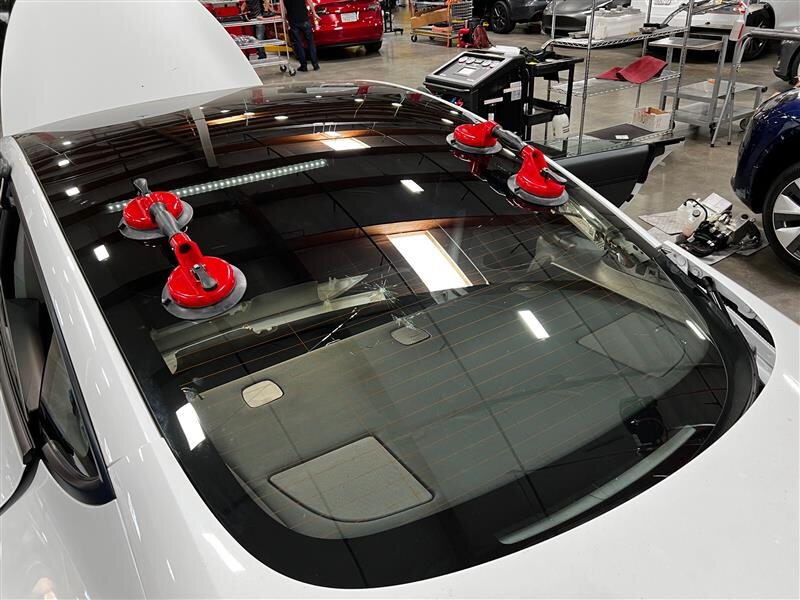

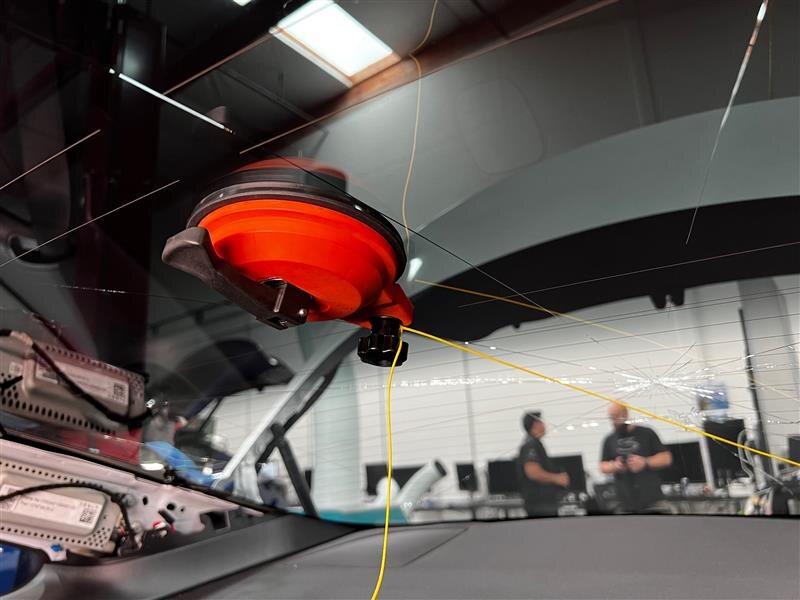

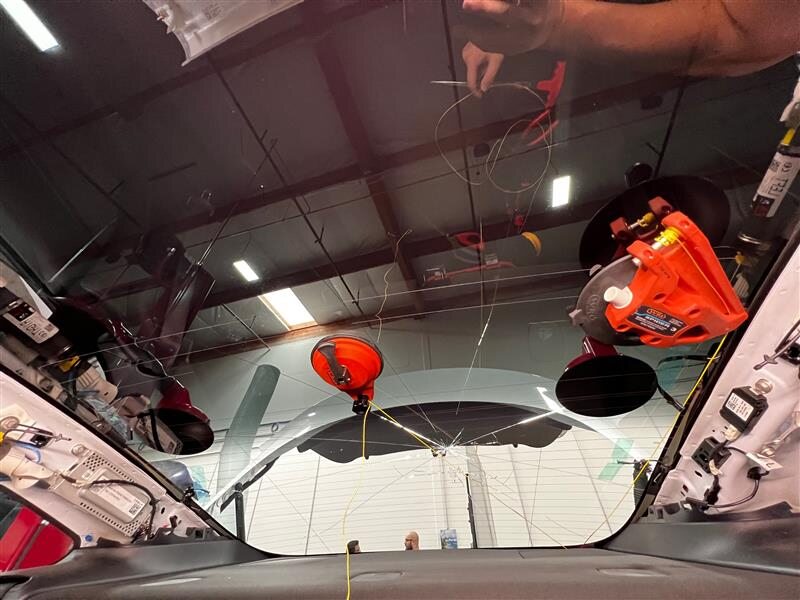

安装吸盘手柄（2 个）并将背光灯总成从车辆上拆下。
警告建议寻求他人协助。TIp从车辆内部抬起玻璃，以便拆卸。在锁定前降下后备箱。
-
刮除车辆上旧的聚氨酯。
注TIpUse of the following tool(s) is recommended:
- 刀片
安装
-
使用异丙醇 (IPA) 清洁车辆上的聚氨酯路径。等待异丙醇 (IPA) 风干 1 分钟。
-
将双吸盘手柄紧固到背光灯玻璃两侧
TIp必要时可清洁吸盘吸附处玻璃。让 IPA 风干 1 分钟。
-
将背光灯玻璃放置在车辆上进行快速适配，标记网片需要调整的位置。
警告建议寻求他人协助
-

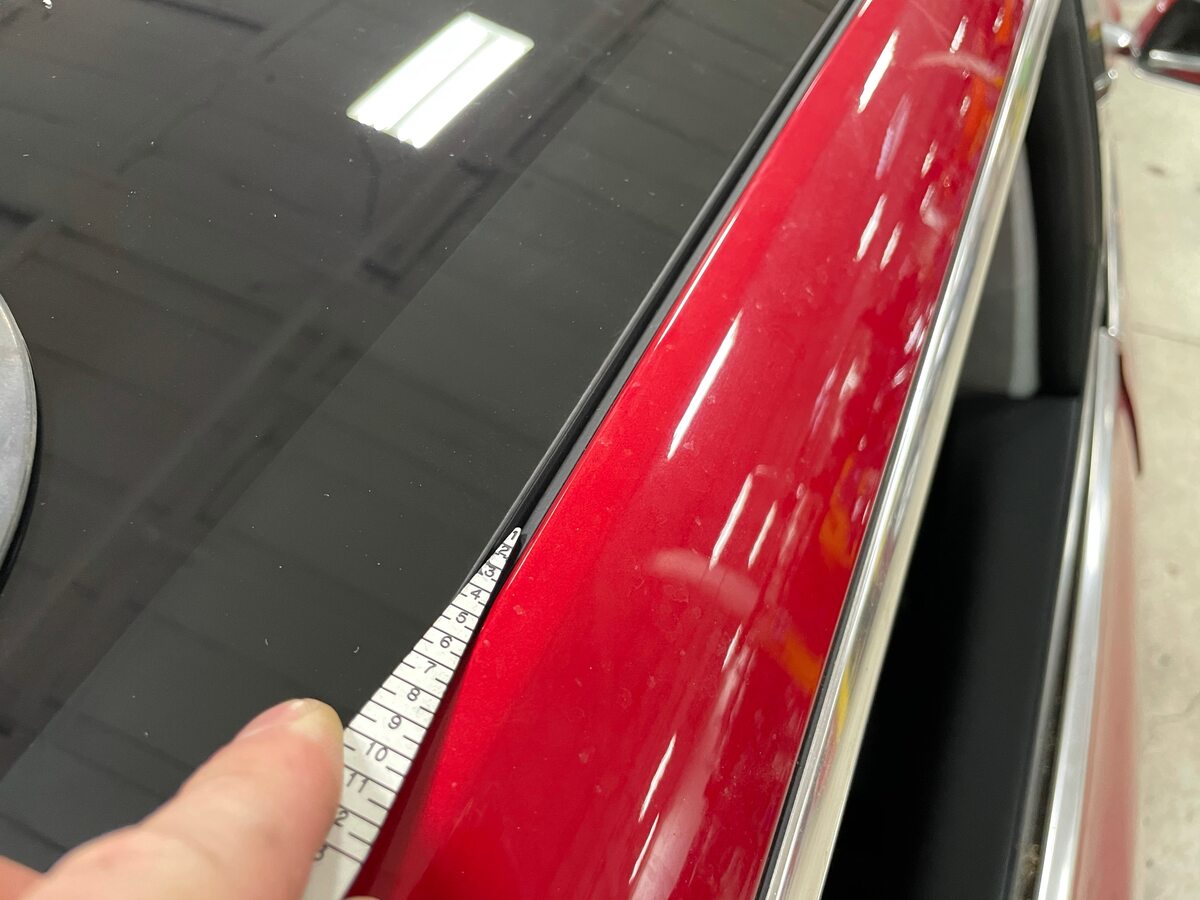

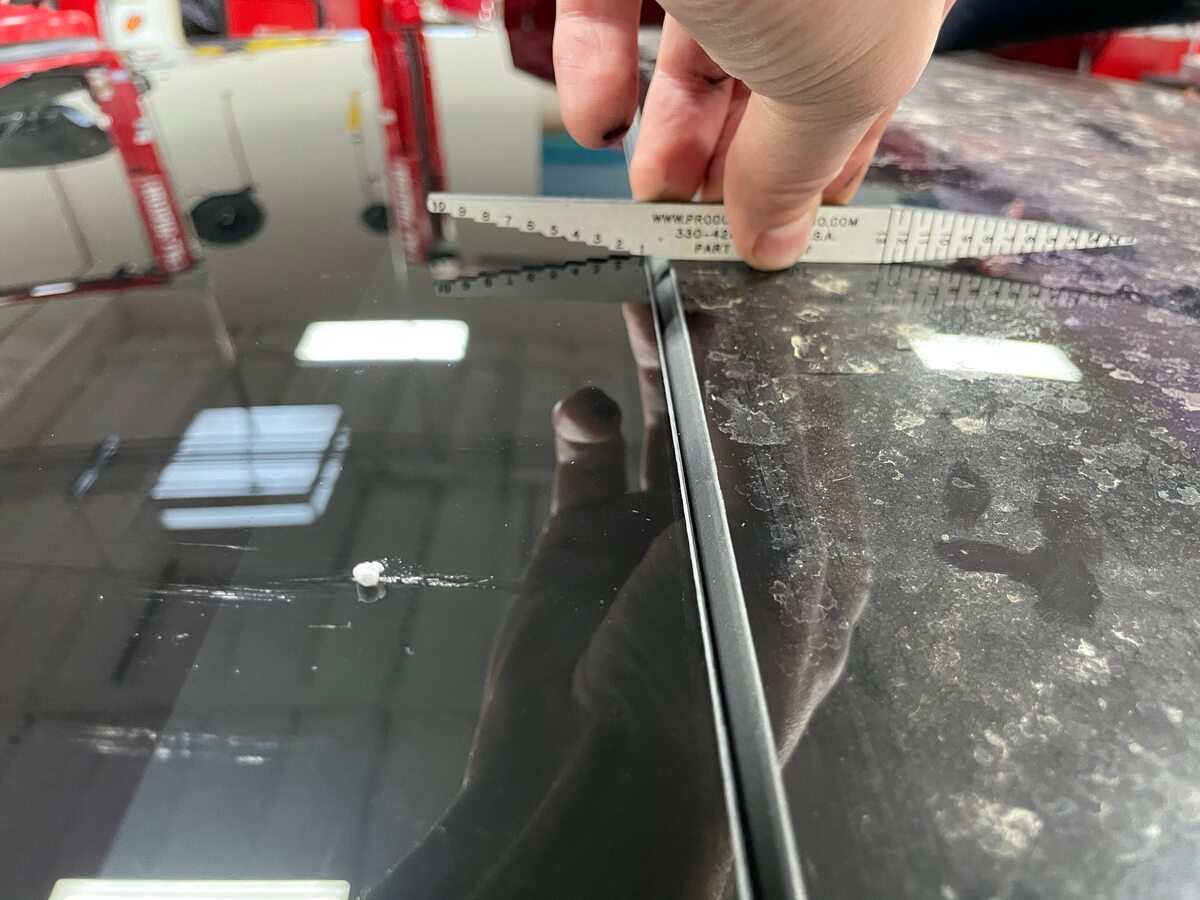

检查玻璃与周围所有区域的间隙和齐平度。
注请参阅 面板定位规格
-

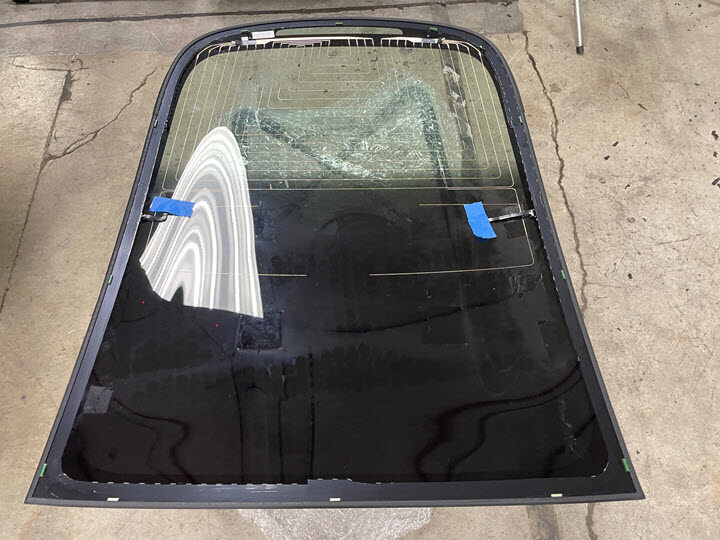

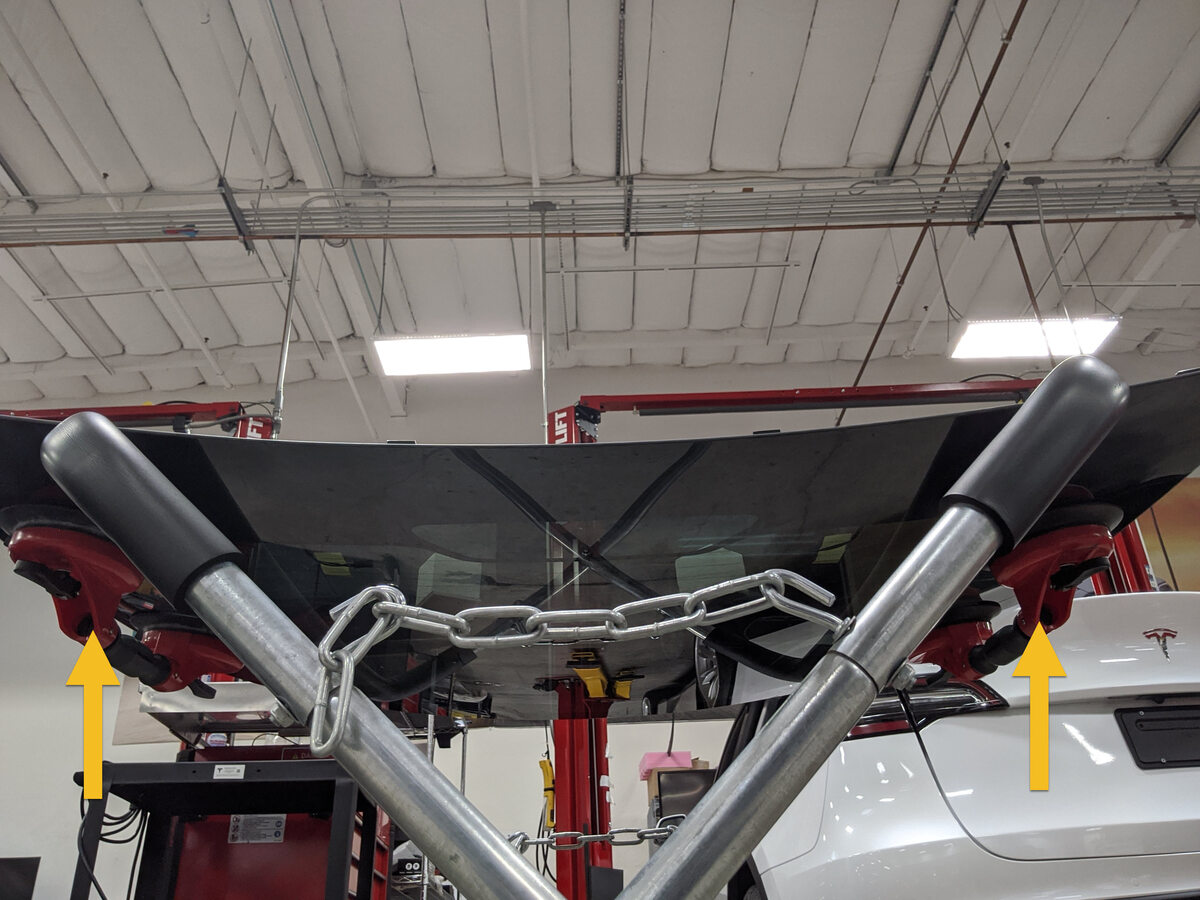

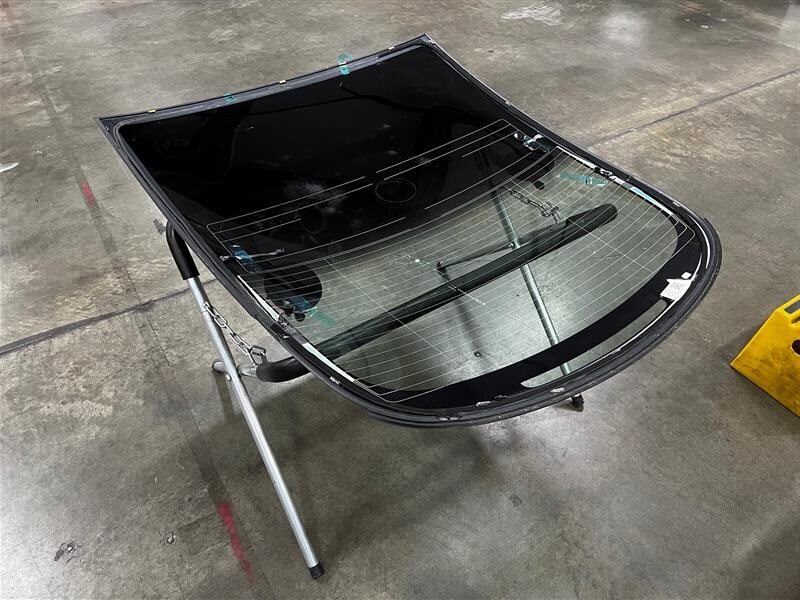

拆下玻璃并将其倒置在支架上。
警告建议寻求他人协助
-
必要时调整背光灯玻璃网片。

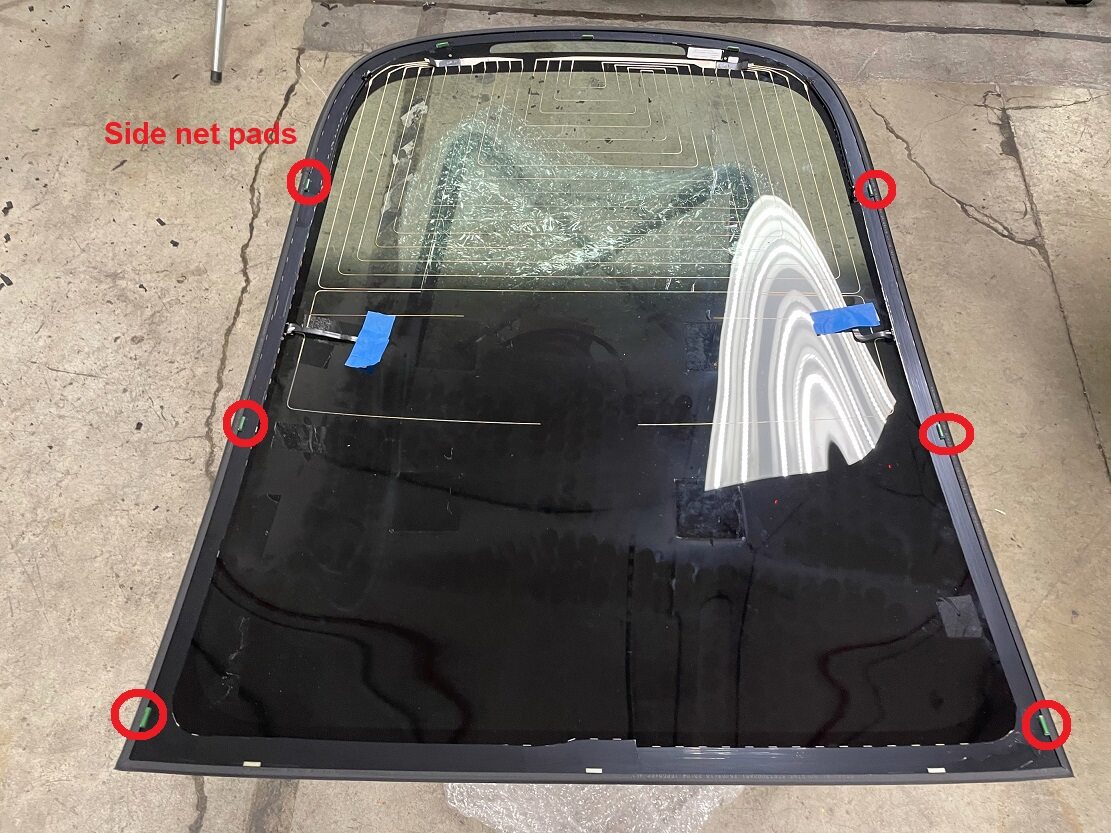

注6 个侧缘网垫、3 个上部网垫、3 个后部网垫
-

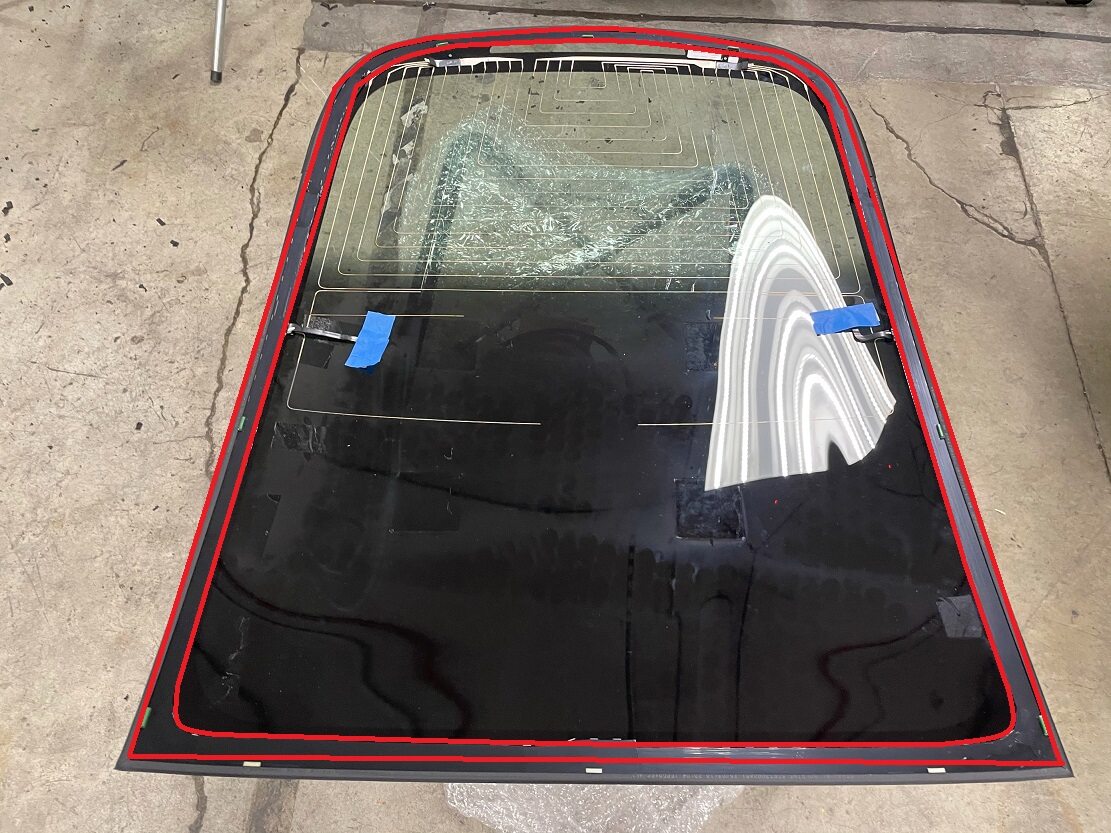

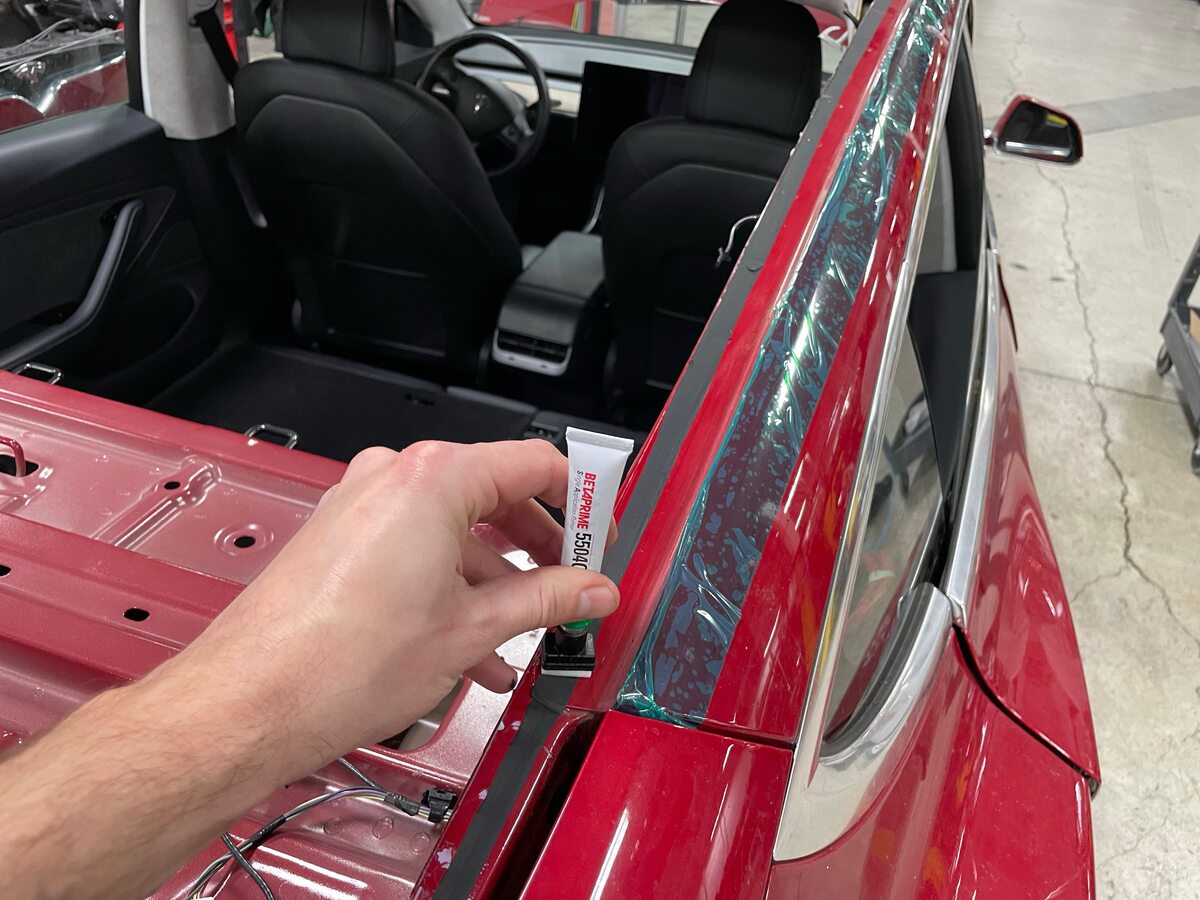

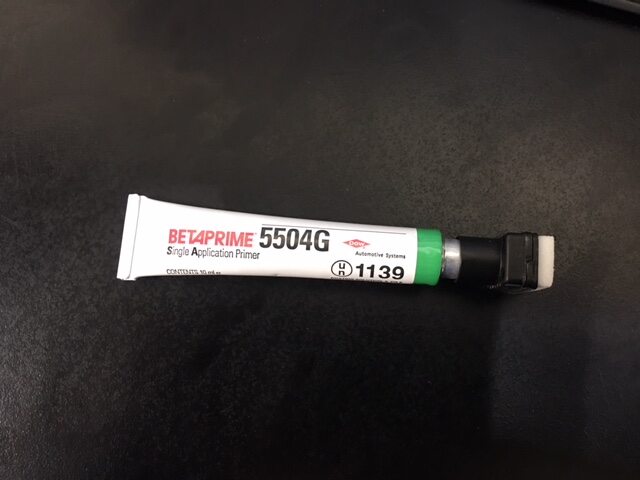

沿旧聚氨酯路径X车辆上涂敷聚氨酯底漆。
注确保底漆充分覆盖拆卸挡风玻璃时出现擦痕的所有区域。等待底漆风干后再涂敷聚氨酯。
-
沿着旧聚氨酯路径在背光灯玻璃上涂敷聚氨酯底漆。
注等待底漆风干后再涂敷聚氨酯。
-

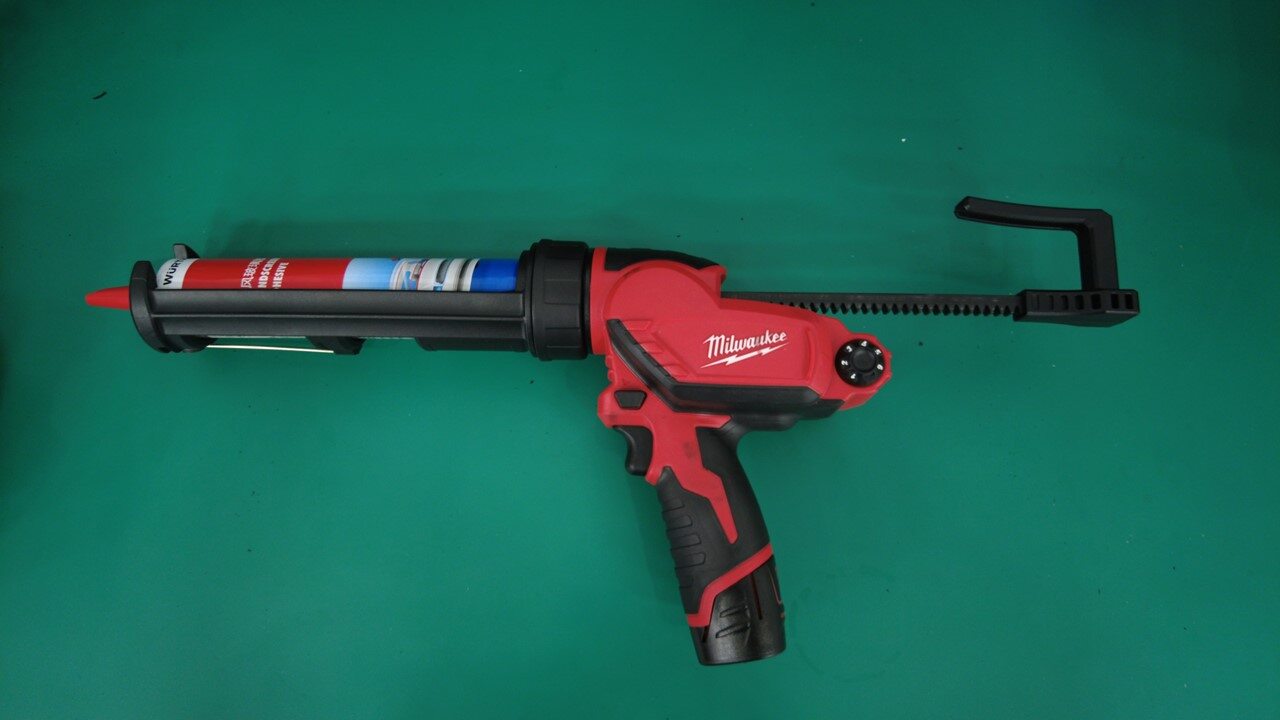

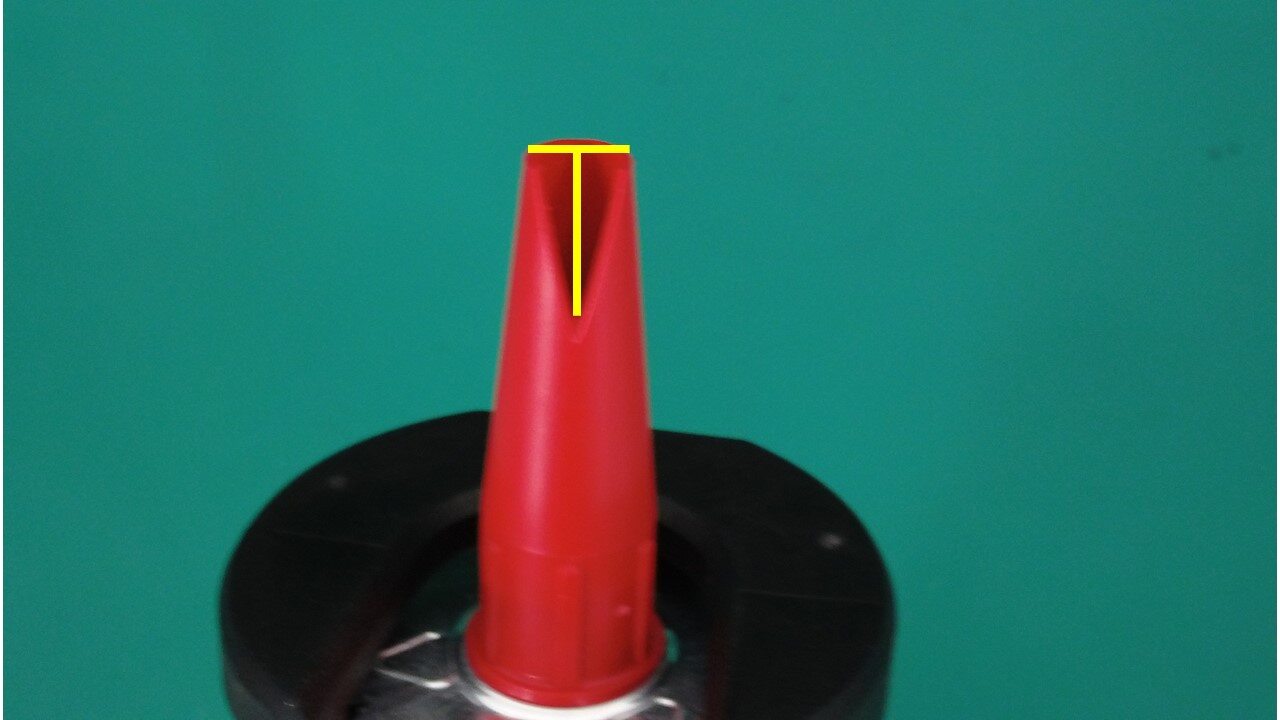

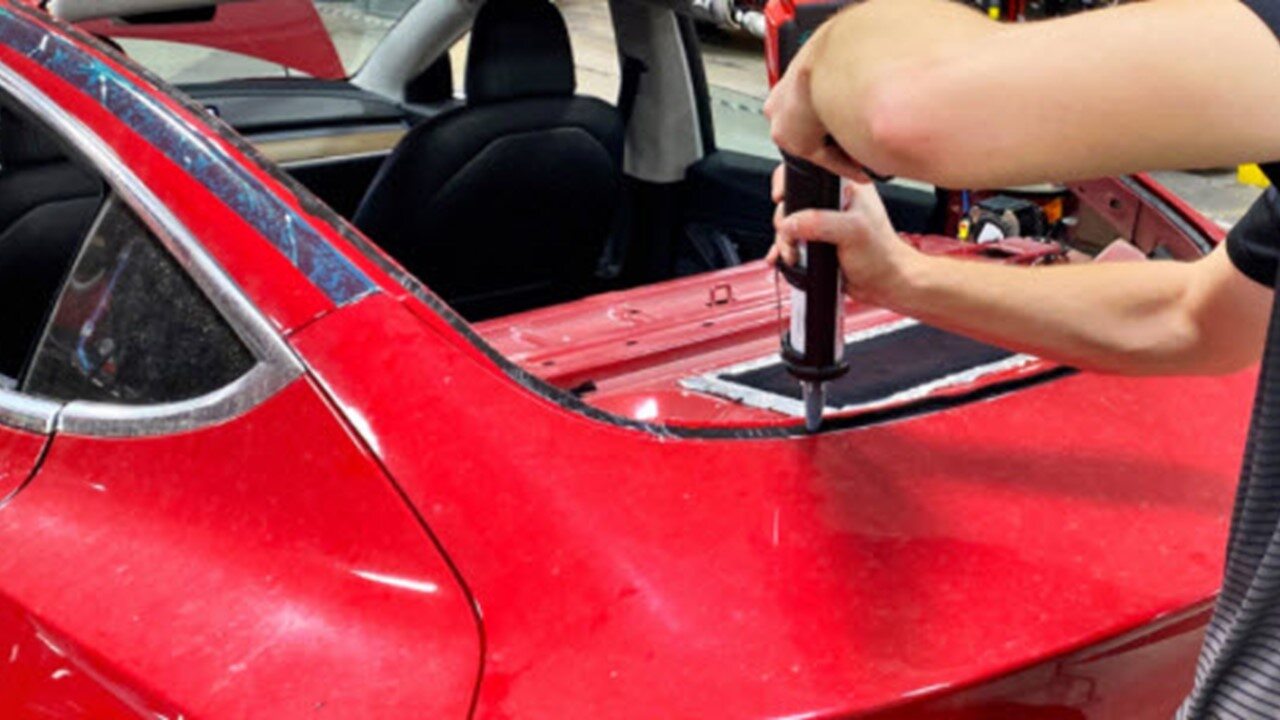

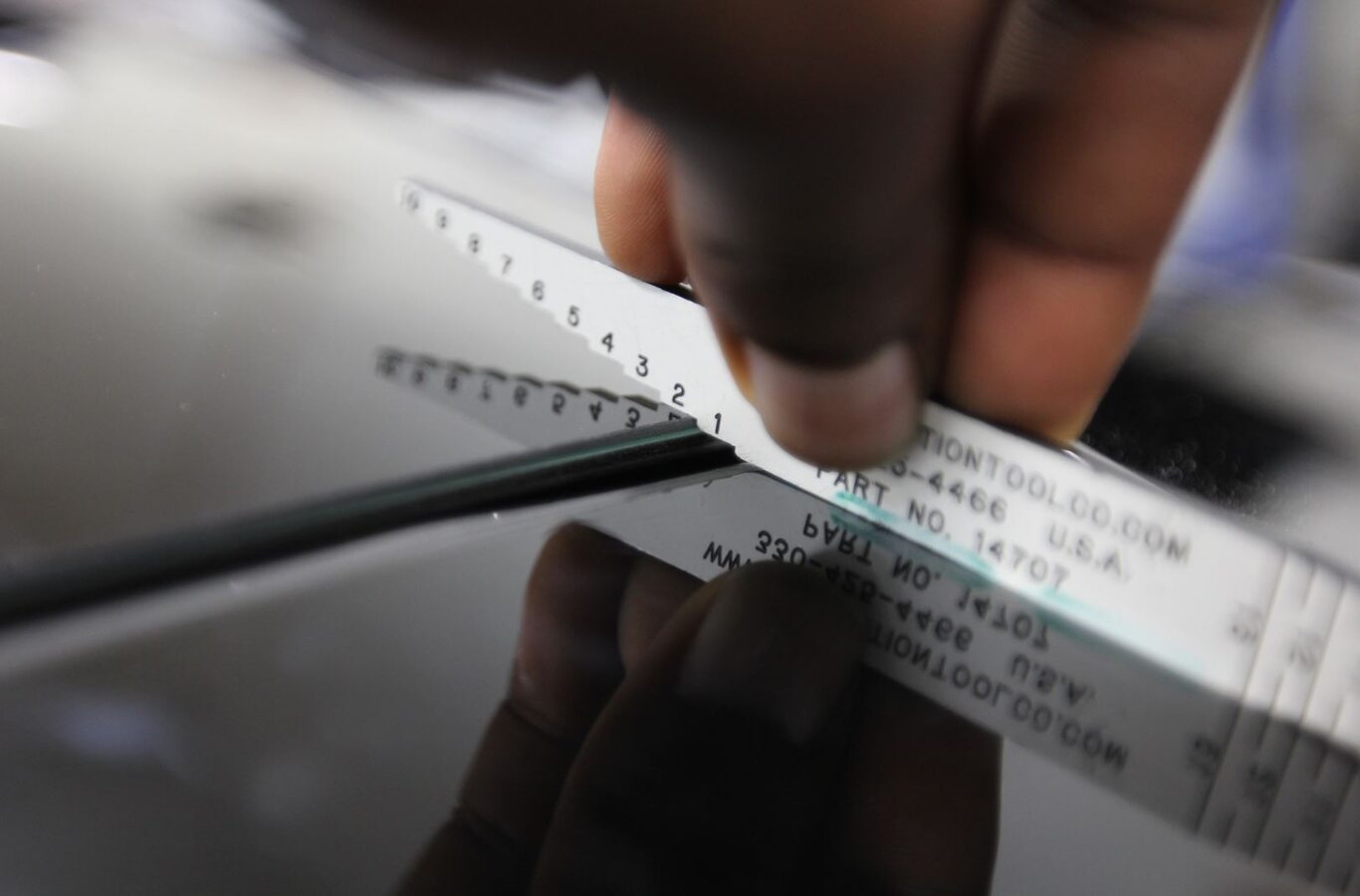

备好填缝枪和聚氨酯开口的宽度必须为 8 毫米，高为 13 毫米。
-

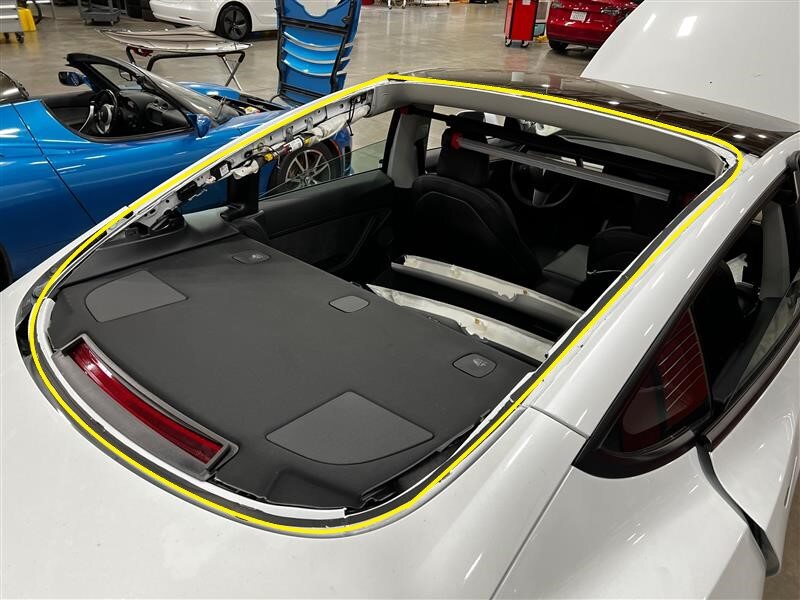

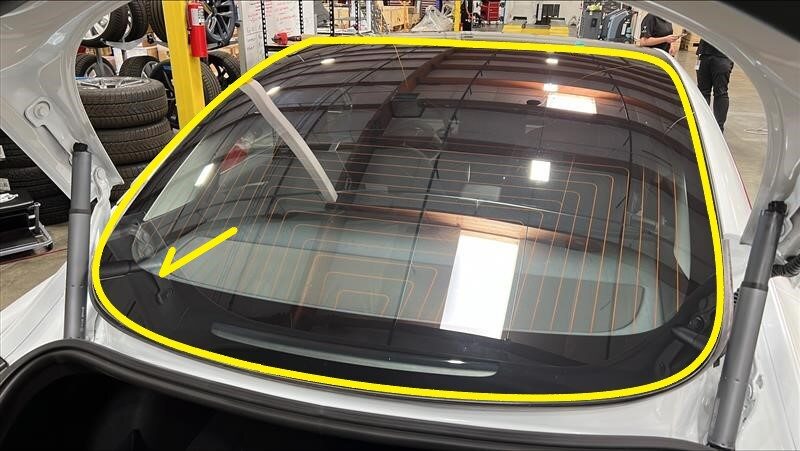

沿原始路径在车身上涂敷聚氨酯。
-
将背光灯玻璃安装到车辆上。
警告建议寻求他人协助TIp再次打开后备箱。
-
揭下粘贴在两个车顶柱外侧的遮蔽胶带。
-

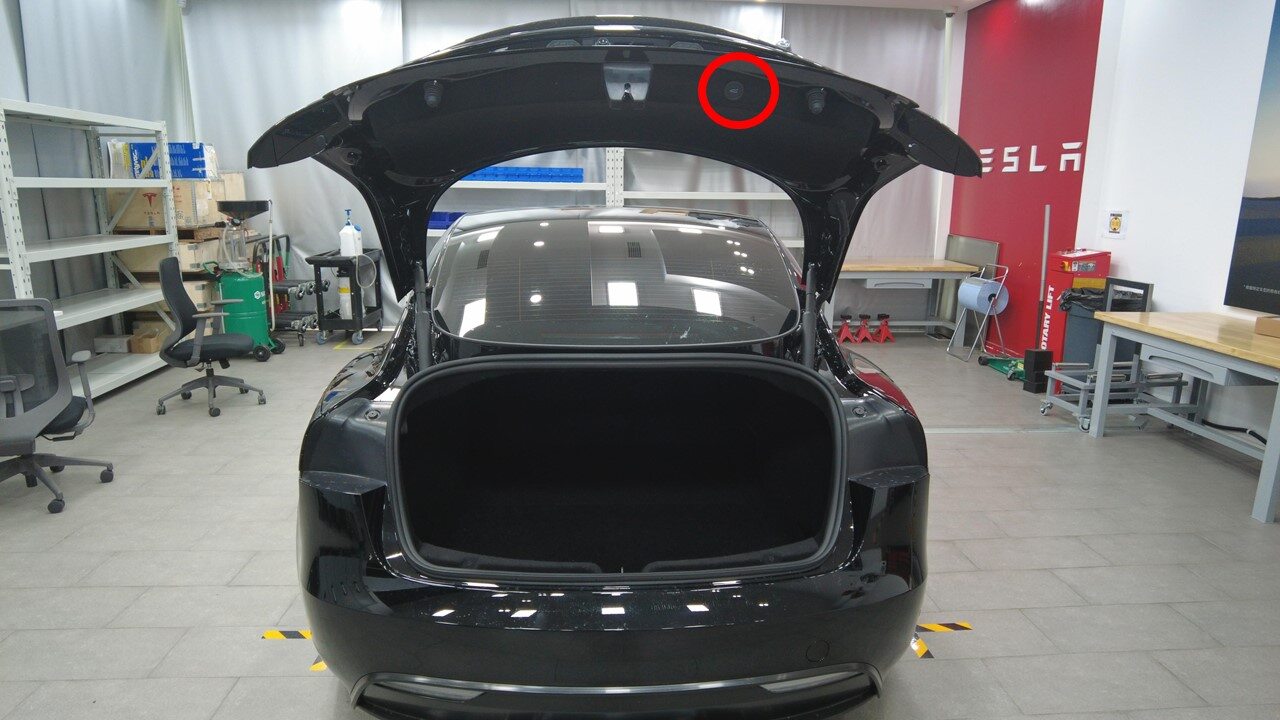

通过内部开关关闭后备箱。
-
检查挡风玻璃与车辆之间的间隙和齐平度，然后将挡风玻璃完全固定到位。
注请参阅 面板定位规格
-

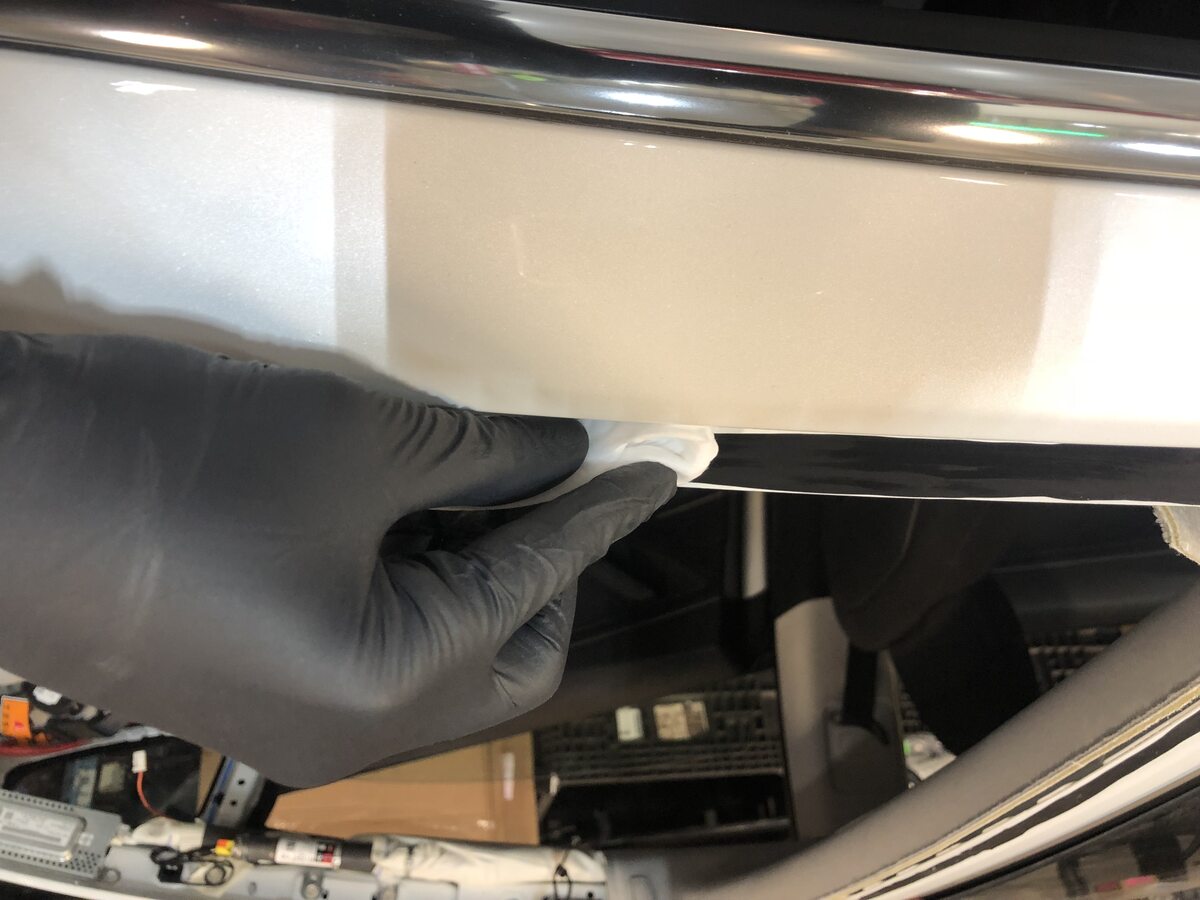

擦除玻璃和车身上的碎屑以及所有可见的聚氨酯。让 IPA 风干 1 分钟。
-

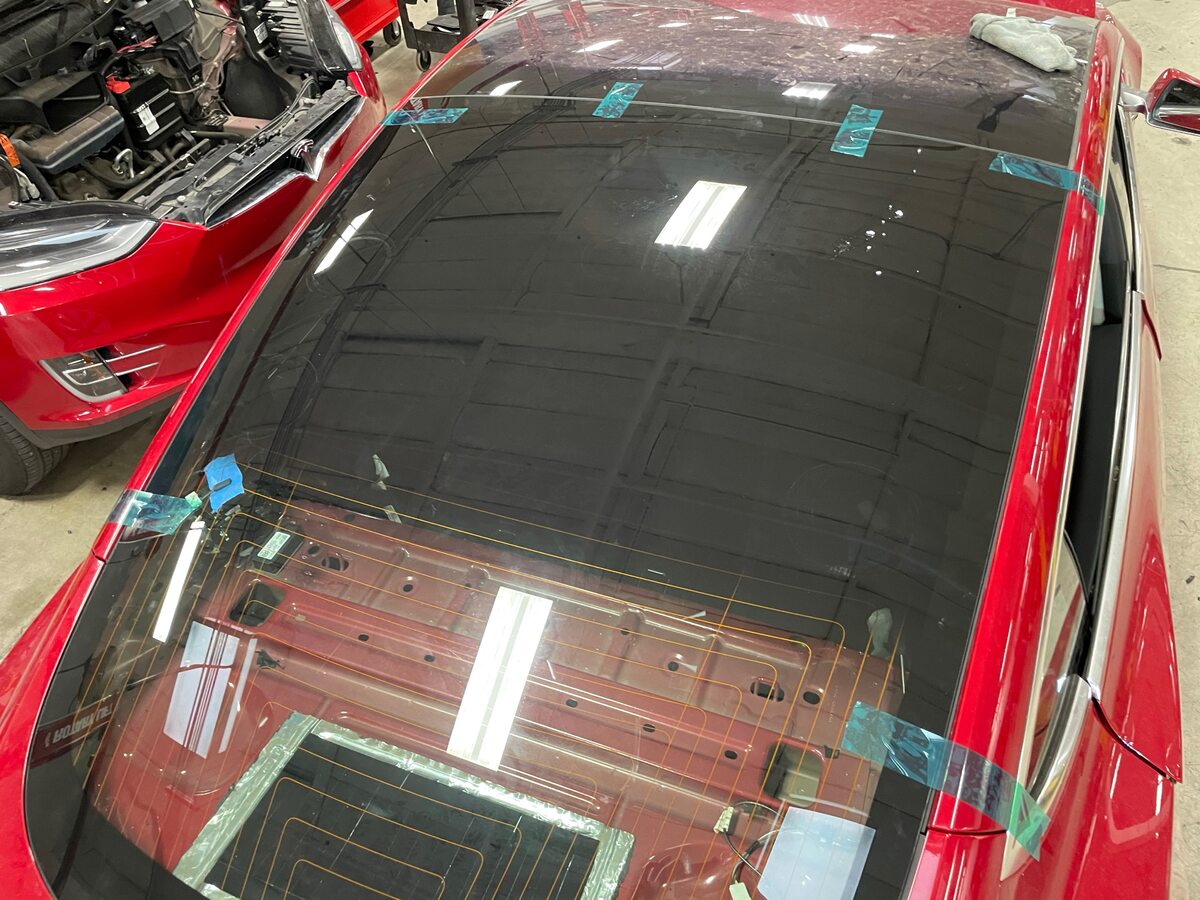

聚氨酯凝固期间，使用胶带将背光灯玻璃固定到车身上
注请参阅聚氨酯操作说明了解所需干燥时间。将吸盘从玻璃上拆下。
- 安装杂物盘饰板。请参阅行李箱托盘，高级 ((拆卸和更换))。
-
紧固将左侧背光灯线束固定到车身的夹子。
-
连接左侧天线滤波器线束连接器。
-
安装左侧 C 柱饰板。请参阅C 柱总成，左 ((拆卸和更换))。
注无需安装将左侧安全带锚固紧固到车身的螺栓。
- 安装左侧侧部承梁。请参阅第二排肘板 - 左 ((拆卸和更换))。
- 安装左侧边梁饰板。请参阅边梁总成，左 ((拆卸和更换))。
- 对车辆右侧重复执行第17步至第 22 步。
- 将前排两个座椅移回原位。
- 将装有 Toolbox 的笔记本电脑与车辆相连请参阅Toolbox（连接和断开）。
-
在 Toolbox 中，点击Actions选项卡，在搜索字段中输入 "VCRIGHT"，点击TEST-RESET_VCRIGHTvia Service Mode Plus:
- Low Voltage ➜ Power Distribution ➜ Reset VCRIGHT
- Mid Voltage ➜ Power Distribution ➜ Reset VCRIGHT
- 断开笔记本电脑与车辆的连接请参阅Toolbox（连接和断开）。
- 升起所有车窗，关闭所有车门。
-
待聚氨酯凝固后，揭下遮蔽胶带。
警告在粘合剂制造商推荐的最短驶离时限内，不得驾驶车辆。Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要，请在车辆玻璃上粘贴胶带，按压固定，并告知客户 24 小时后方可揭下胶带。同时，告知客户在随后的 24 小时内，应避免高速驾驶，并躲避减速带。
