上面板 - 中控台（拆卸和更换）

校正代码 1519010082 FRT 0.30 校正代码 1519110082 FRT 0.48 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-12-24: 针对配备螺钉紧固型手机托盘的车辆，添加了上面板的校正代码。
Informational PurposesAn informational icon, calling your attention
注
首先请确认车辆制造日期。
  • 2024 年 3 月 3 日之后制造的车辆上的手机托盘应为螺钉紧固型。此情况下请使用校正代码 1519110082。
  • 2024 年 3 月 3 日之前制造的车辆上的手机托盘应为卡子紧固型。此情况下请使用校正代码 1519010082。

扭矩规格

表 1. 扭矩规格： 上面板 - 中控台（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将上面板固定到中控台的螺钉（4 个）
1 Nm (.7 lbs-ft)
  • 梅花 T20 套筒
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm （仅适用于安装程序）
 重复使用

拆卸

  1. 拆卸中控台手机托盘。请参阅 电话托盘（螺丝型） ((拆卸和更换)) 或 电话托盘（卡夹型） ((拆卸和更换))。
  2. 拆下后端面板。请参阅 中控台后端面板总成 ((拆卸和更换))。
  3. 拆卸左右后侧面板。请参阅 中控台后侧面板，左，总成 ((拆卸和更换))。
  4. 拆卸左前侧面板。请参阅 中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。
  5. 拆卸右前侧面板。请参阅 中控台侧面板，地毯，右，左驾驶 ((拆卸和更换))。
  6. 拆卸左右饰板。请参阅 装饰饰板 - 中控台（卡扣固定式手机托盘)-左侧 ((拆卸和更换))。
  7. 拆下将顶端面板固定到中控台的螺钉（4 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm （仅适用于安装程序）

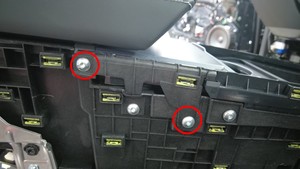

    图 1. LH 如图所示，RH 类似
  8. 抬起扶手。

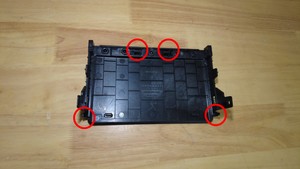

  9. 使用饰板工具松开将上面板固定到中控台的导片（2 个）和卡子（2 个）。
  10. 拆卸上面板。

安装

  1. 将上面板放置到中控台上。
  2. 安装将上面板固定到中控台的导片（2 个）和卡子（2 个）。
  3. 安装将上面板固定到中控台的螺钉（4 个）。
    1 Nm (.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm （仅适用于安装程序）
    图 2. LH 如图所示，RH 类似
  4. 安装左右饰板。请参阅 装饰饰板 - 中控台（卡扣固定式手机托盘)-左侧 ((拆卸和更换))。
  5. 安装右前侧面板。请参阅 中控台侧面板，地毯，右，左驾驶 ((拆卸和更换))。
  6. 安装左前侧面板。请参阅 中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。
  7. 安装左右后侧面板。请参阅 中控台后侧面板，左，总成 ((拆卸和更换))。
  8. 安装后端面板。请参阅 中控台后端面板总成 ((拆卸和更换))。
  9. 安装中控台手机底座请参阅 电话托盘（螺丝型） ((拆卸和更换)) 或 电话托盘（卡夹型） ((拆卸和更换))。
