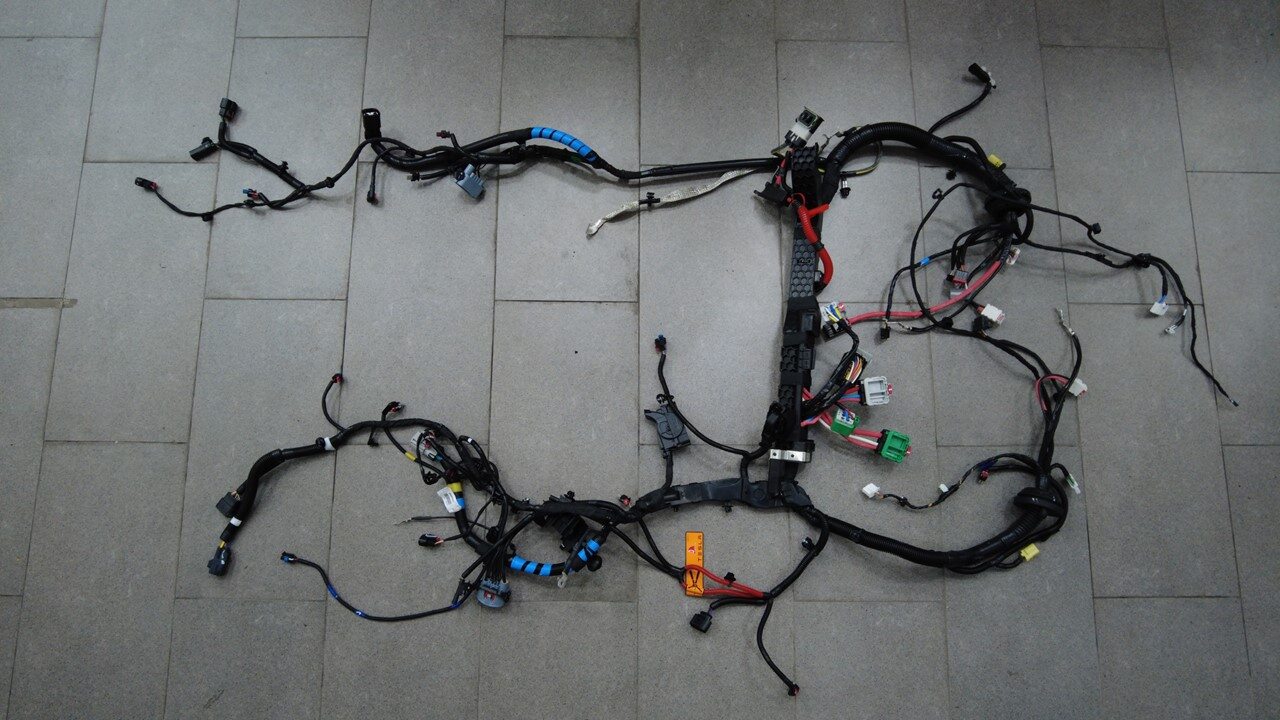

前部主线束 ((拆卸和更换))

校正代码 1710040022 4.32 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-05-27: 添加了拆卸和重新安装前车身控制器模块的步骤。
  • 2025-05-06: 添加了拆卸和重新安装手套箱的步骤。
  • 2024 年 4 月 18 日：更新了盖板图片。
设备：
  • 1454796-00-A 车窗开关工具套件

拆卸

  1. 拆卸前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))
  2. 断开 12V 电源/低压电源请参阅 低压电源 - 锂离子（断开和连接）。
  3. 拆下 LH 和 RH A 柱下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  4. 拆下左右膝部气囊总成（如配备）。请参阅 膝部气囊 - 左侧 ((拆卸和更换))。
  5. 拆卸手套箱。请参阅 手套箱总成 - 含 USB ((拆卸和更换))。
  6. 拆卸雨刮器模块。请参阅 前雨刮模块（左驾驶） ((拆卸和更换))。
  7. 拆卸前部车身控制器模块。请参阅 电子控制单元 - 前车身控制器（第三代） ((拆卸和更换))。

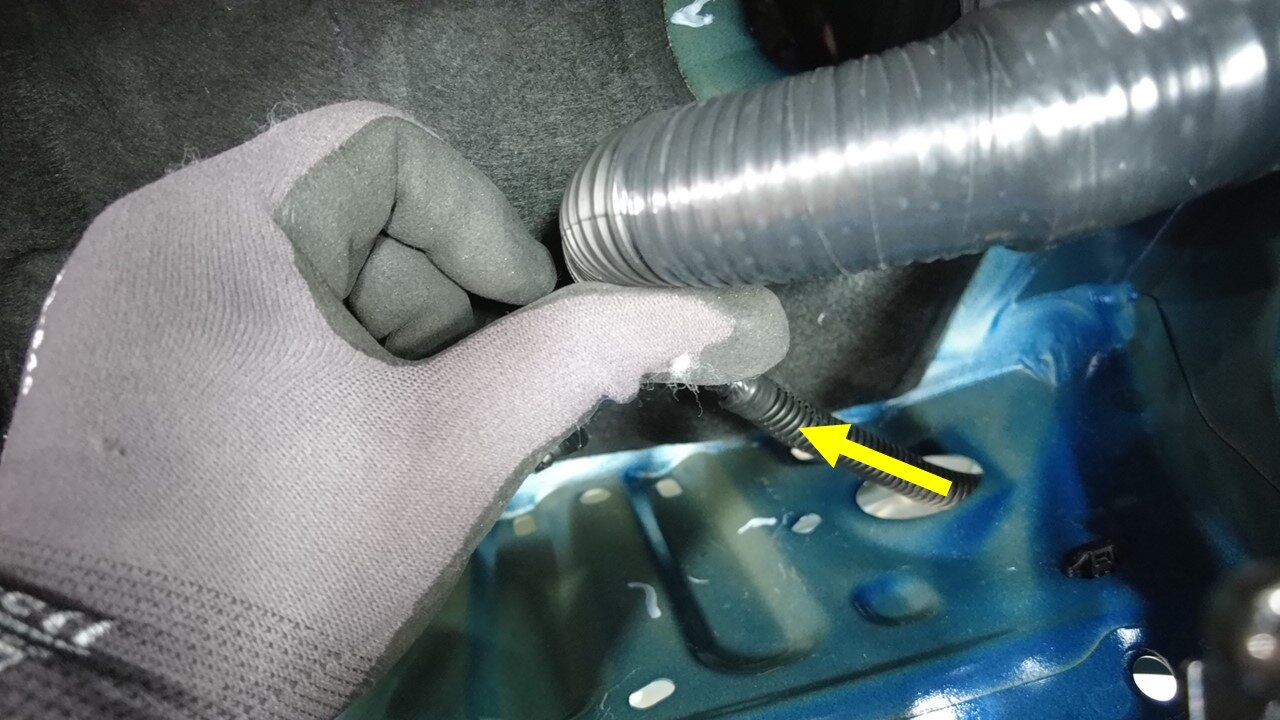

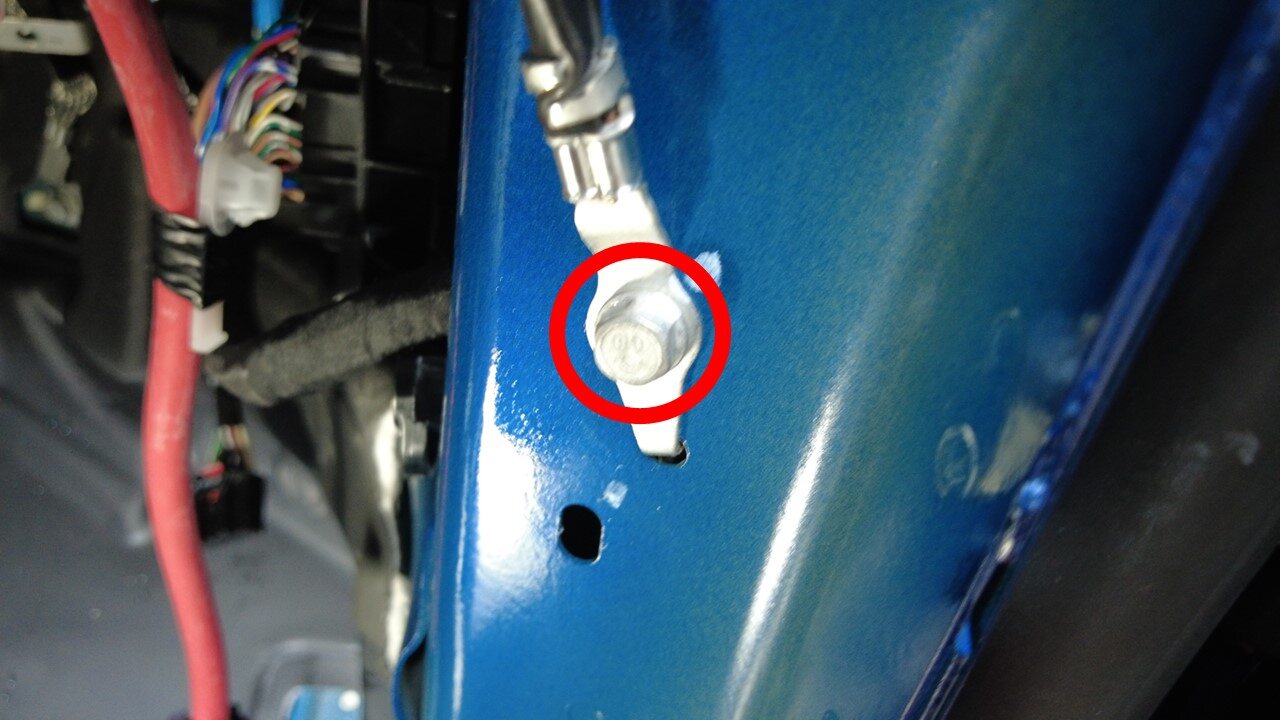

  8. 拆下用于固定右侧 A 柱区域周围右前线束接地线的螺栓
    注
    1 个螺栓，10 毫米，8 Nm

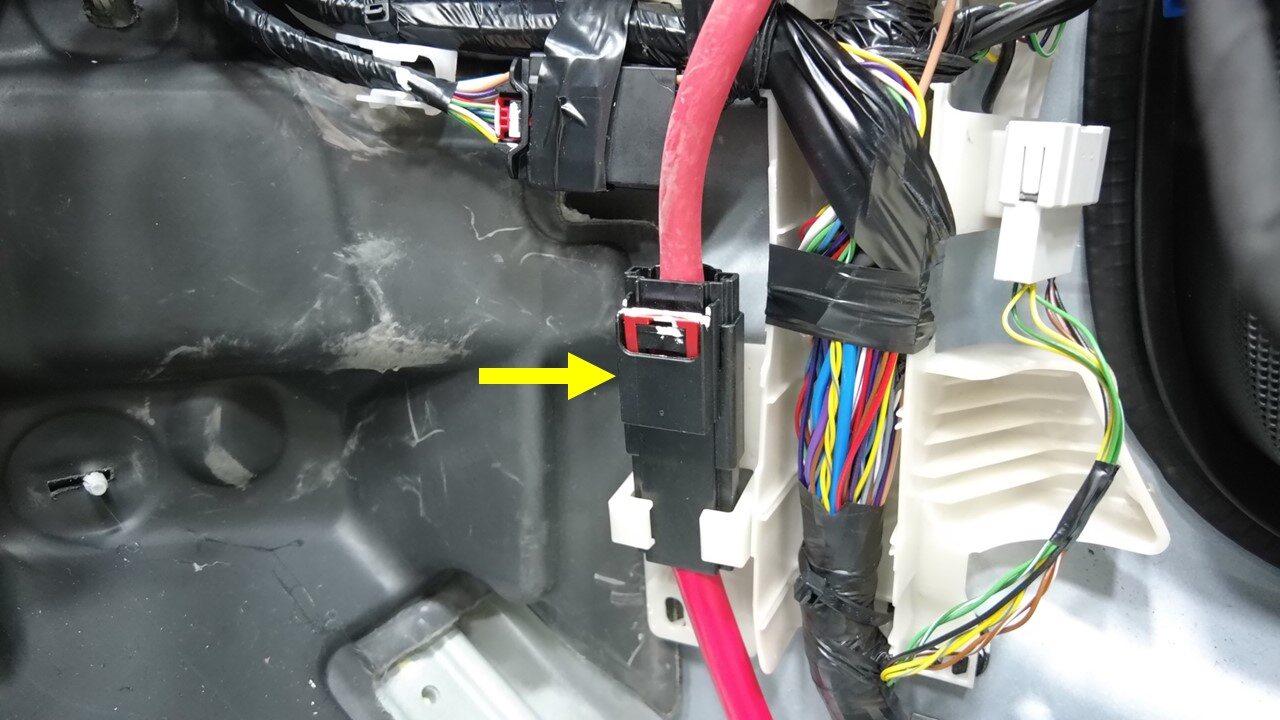

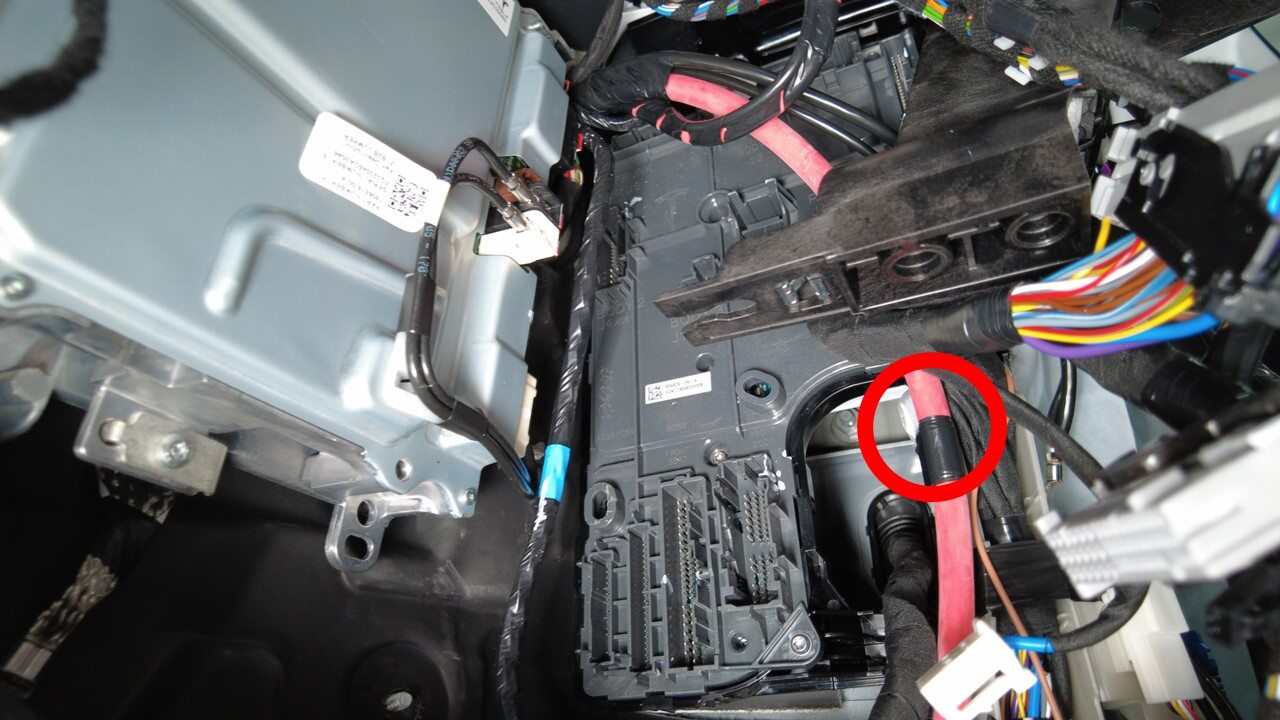

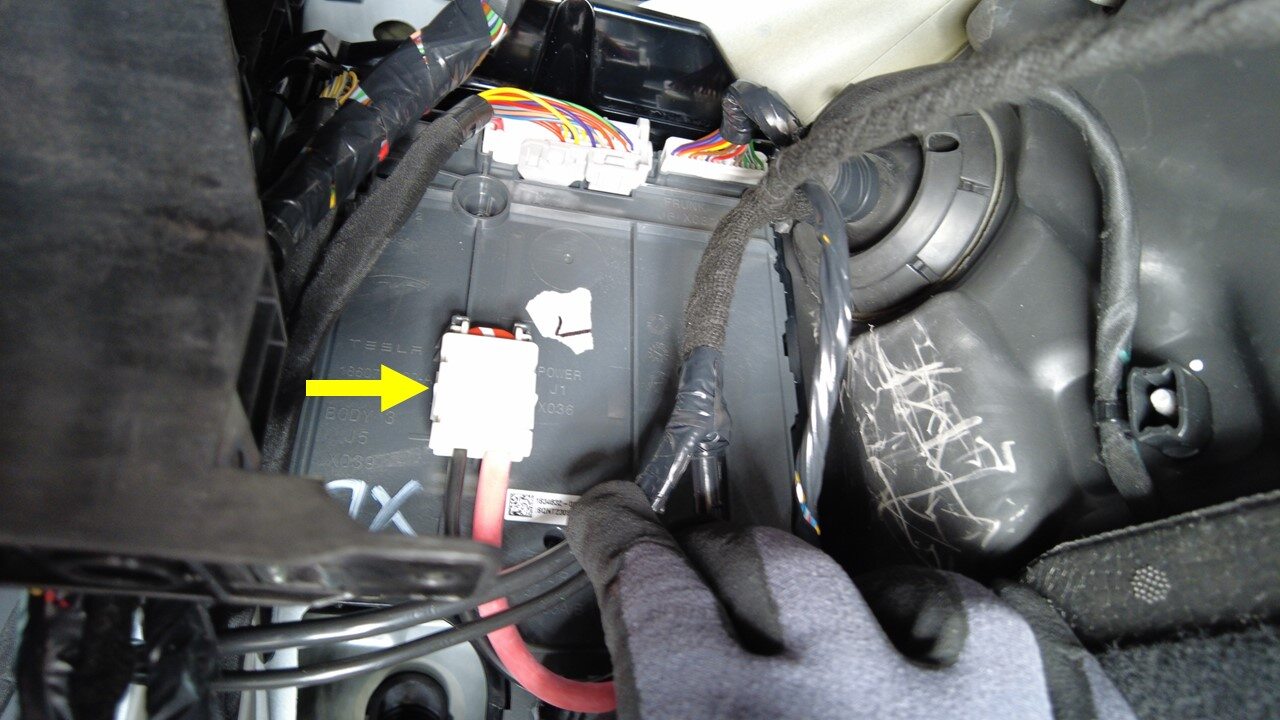

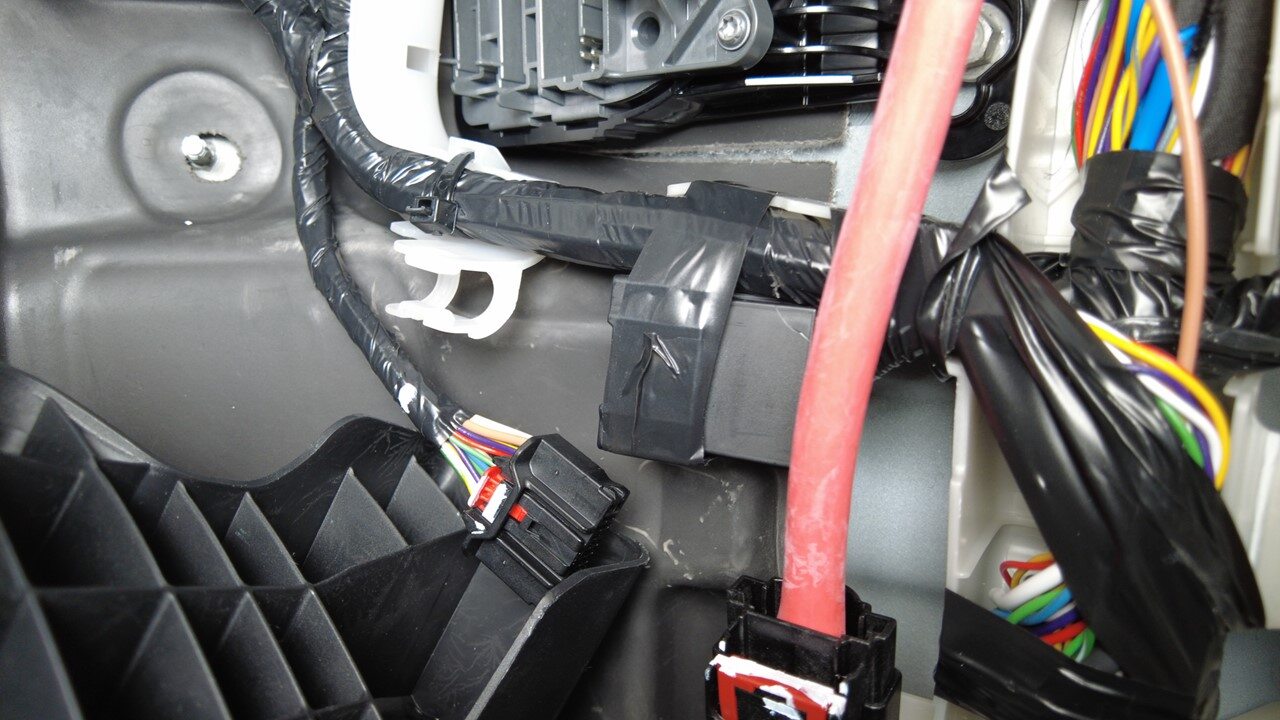

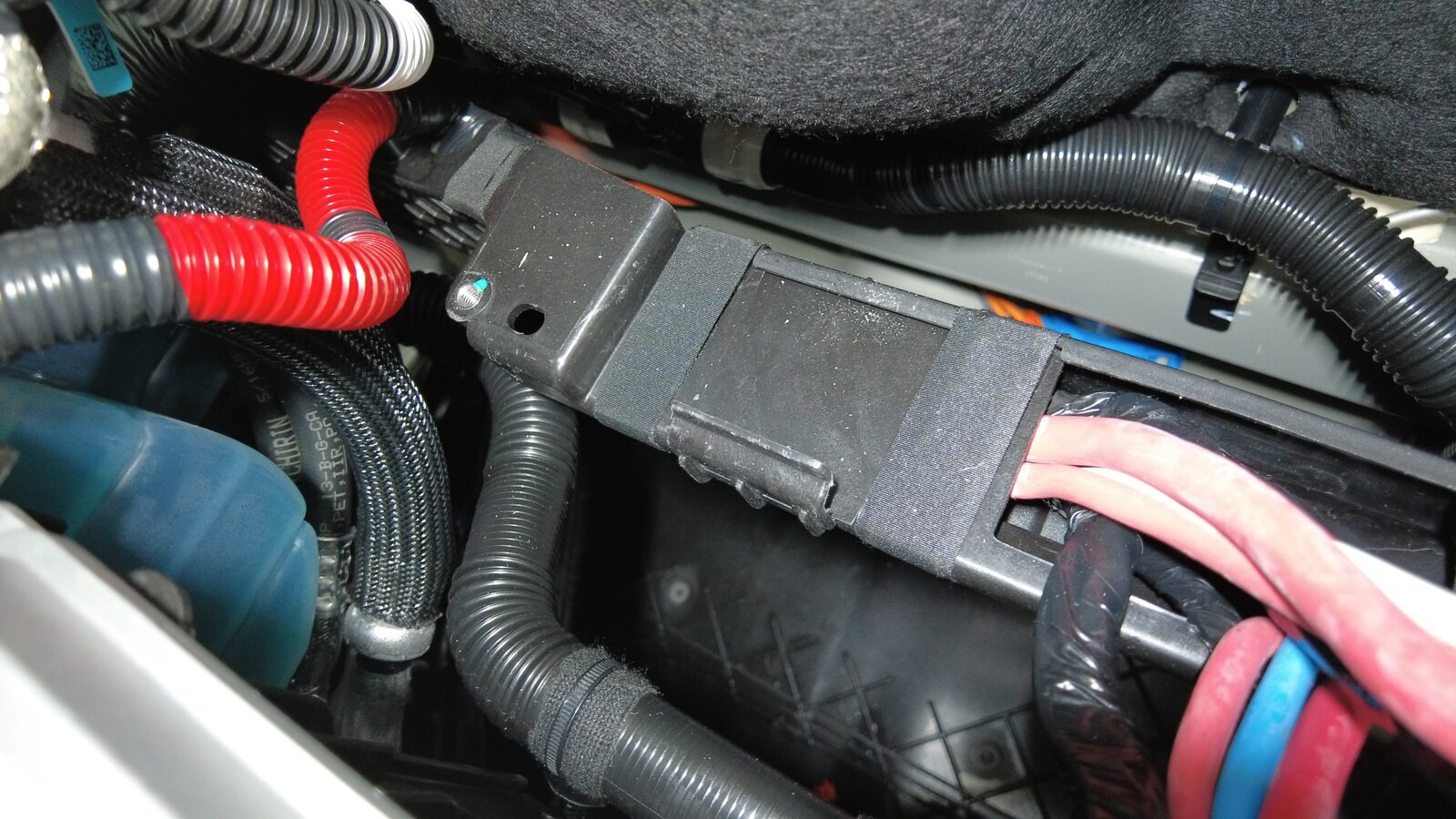

  9. 断开直流-直流正极电缆与右侧车身线束的连接
    注
    1 个连接器；向上拉红色锁片，然后向下按压
  10. 将直流-直流正极电缆夹从右侧车身线束上松开
    注
    1 个卡子

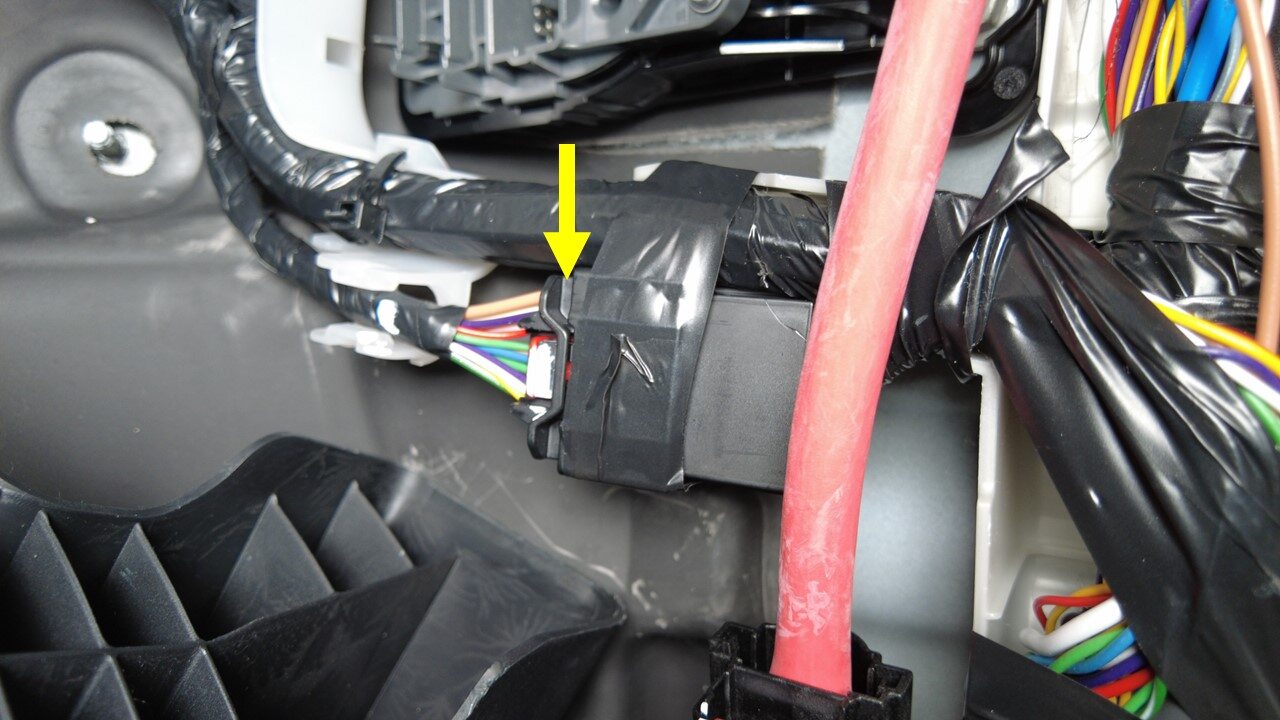

  11. 断开右侧车身线束上的连接器
    注
    1 个连接器

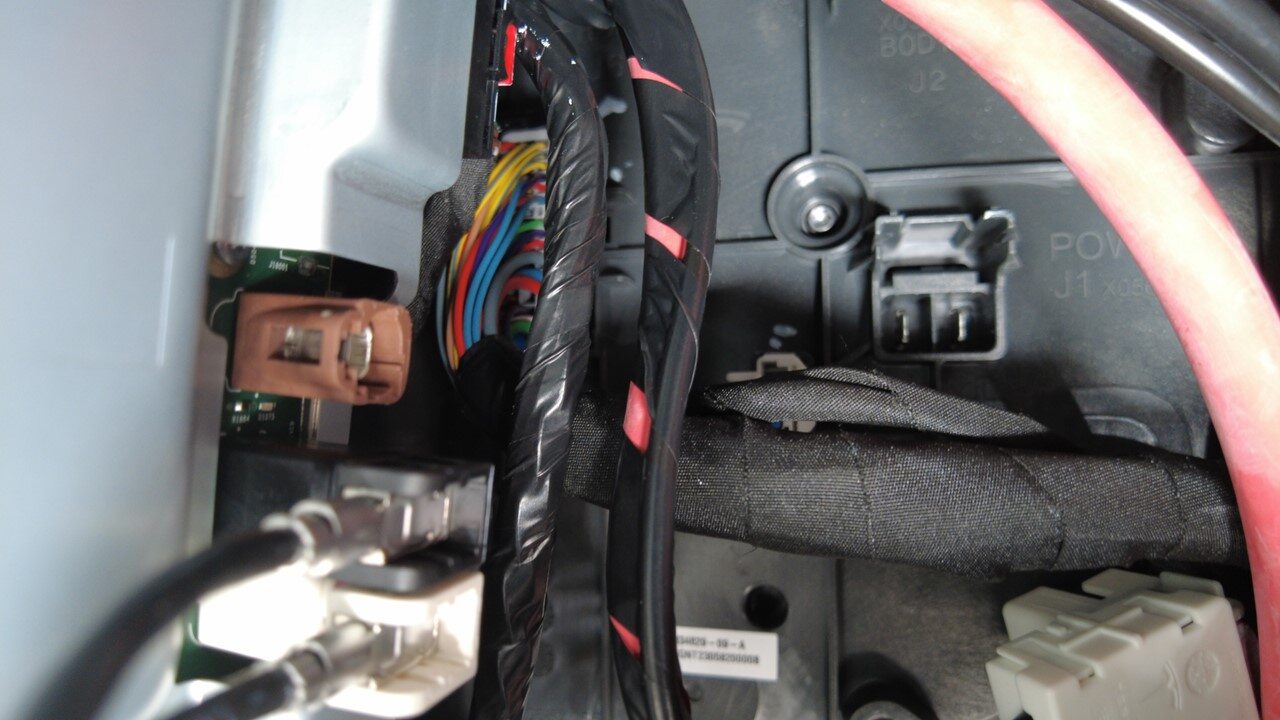

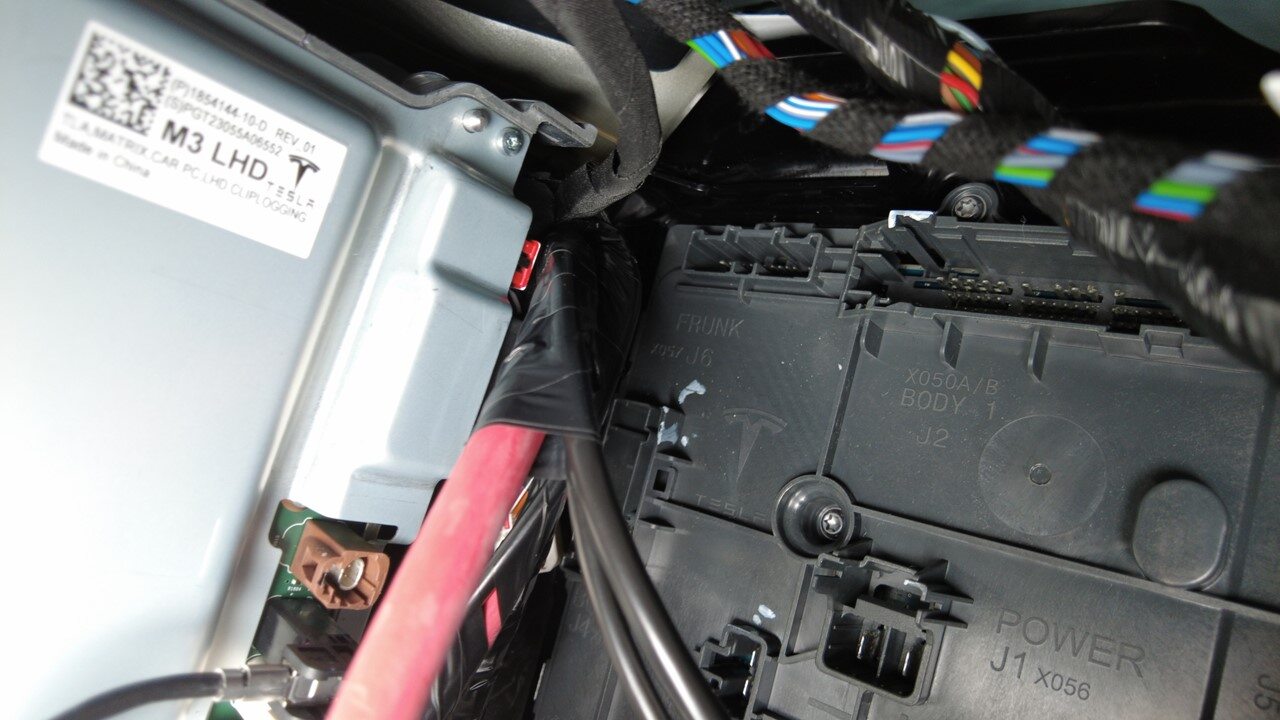

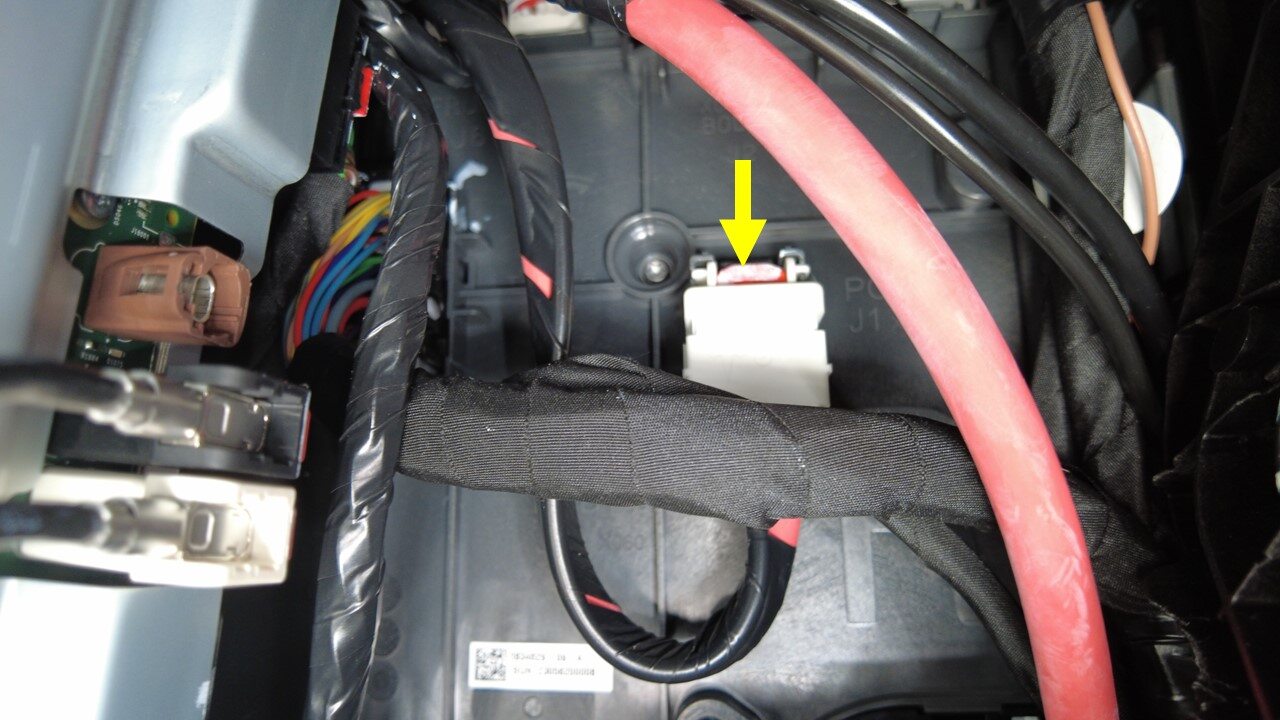

  12. 将 J1 连接器从右侧车身控制器上断开
    注
    1 个连接器，1 个锁片，J1
  13. 将 J6 连接器从右侧车身控制器上断开
    注
    1 个连接器，J6

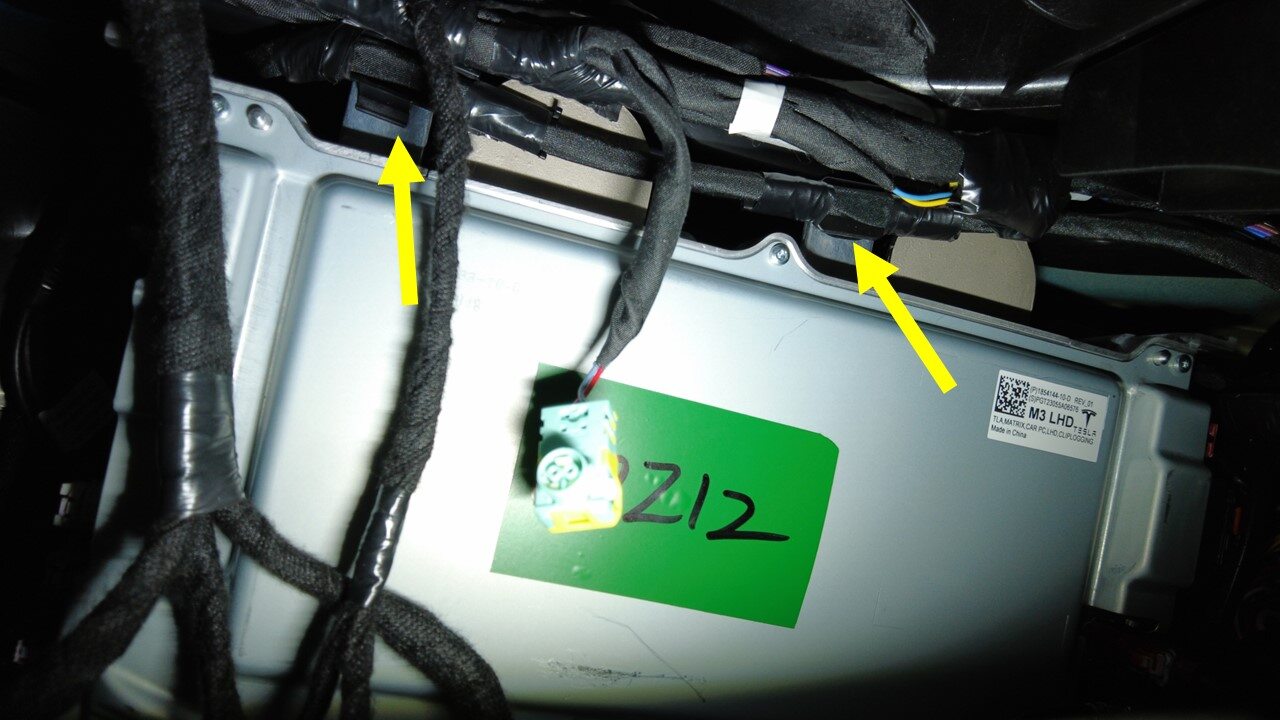

  14. 松开车载电脑顶部线束夹
    注
    2 个卡子

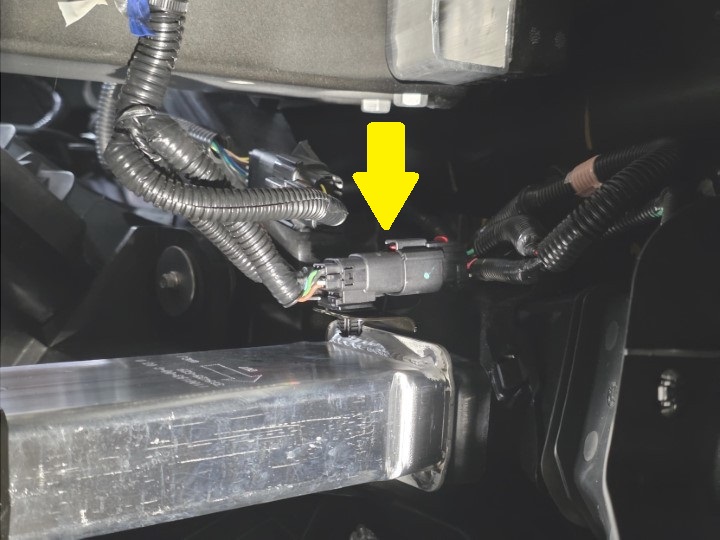

  15. 断开前饰板摄像头连接器。
    注
    1 个连接器；松开锁片；早期生产的车辆上可能没有此连接器。

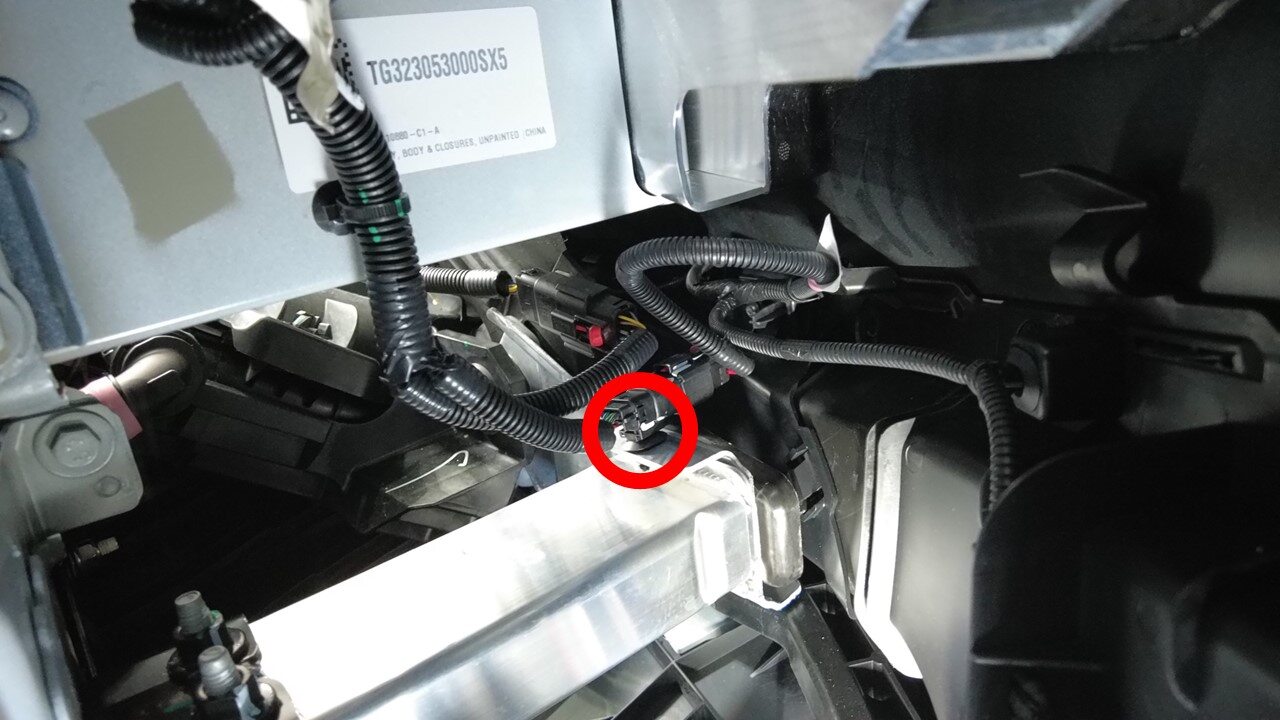

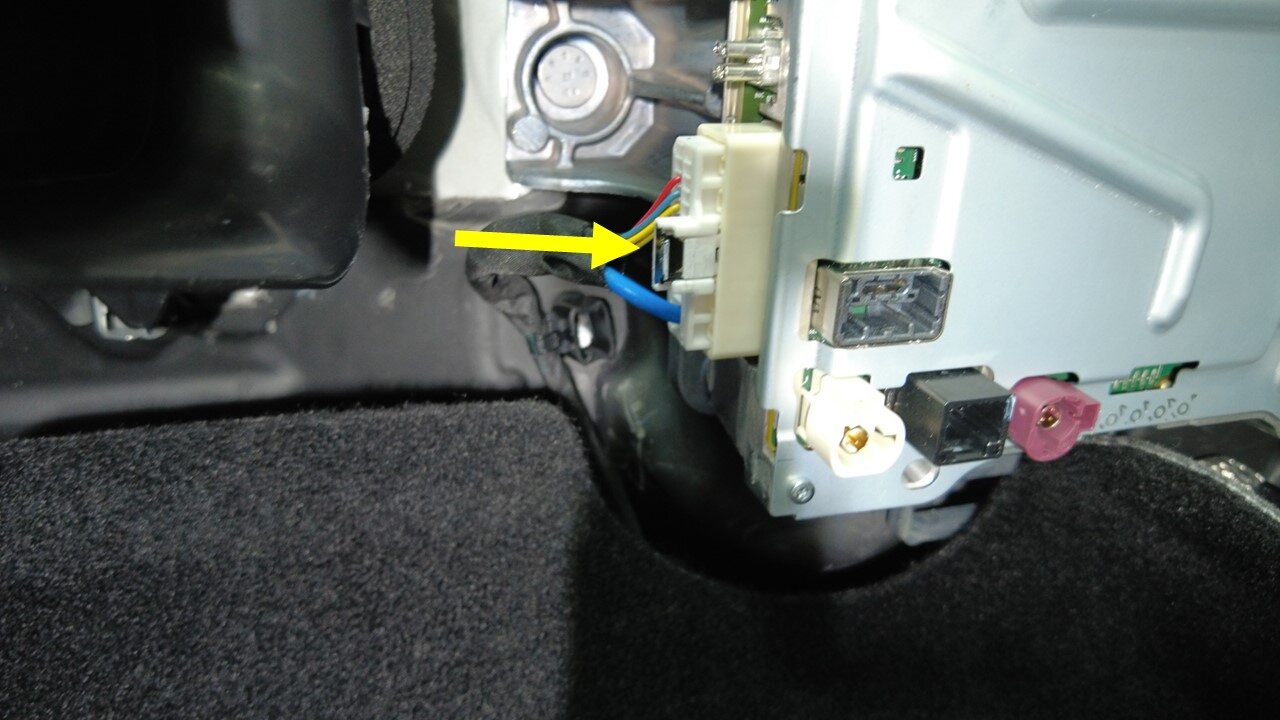

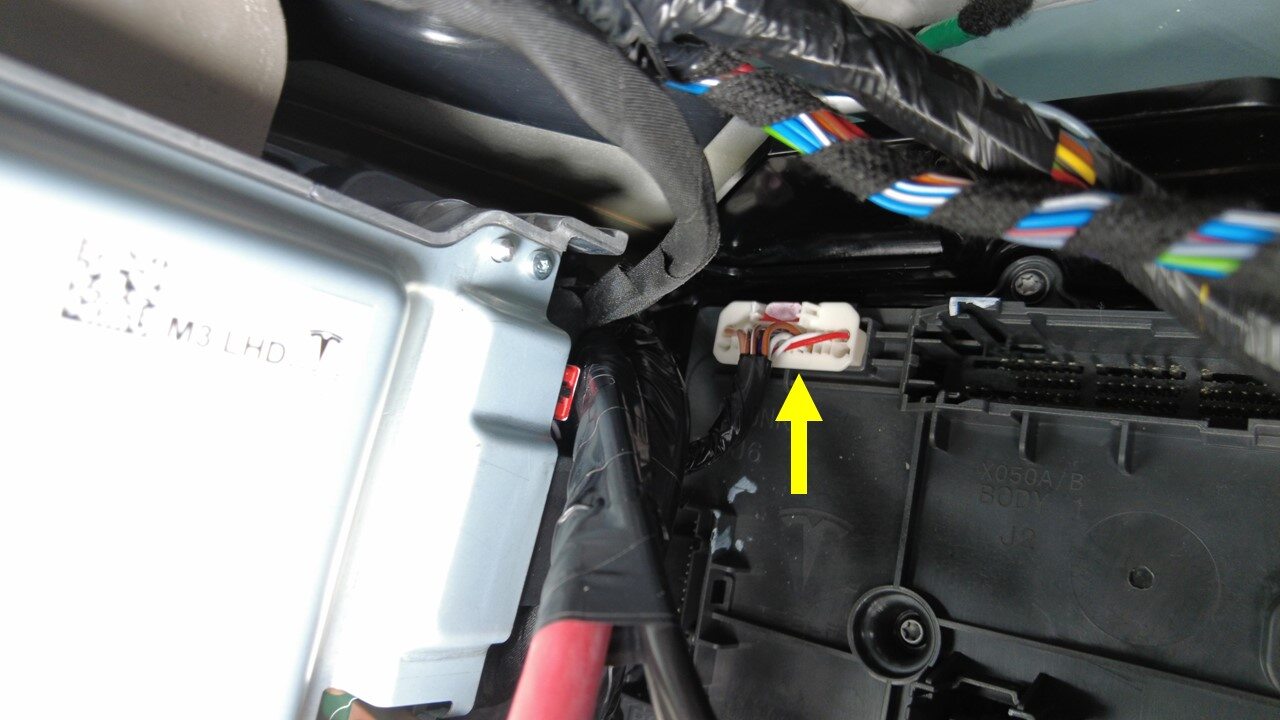

  16. 断开车载电脑左侧的右前线束连接器
    注
    1 个连接器

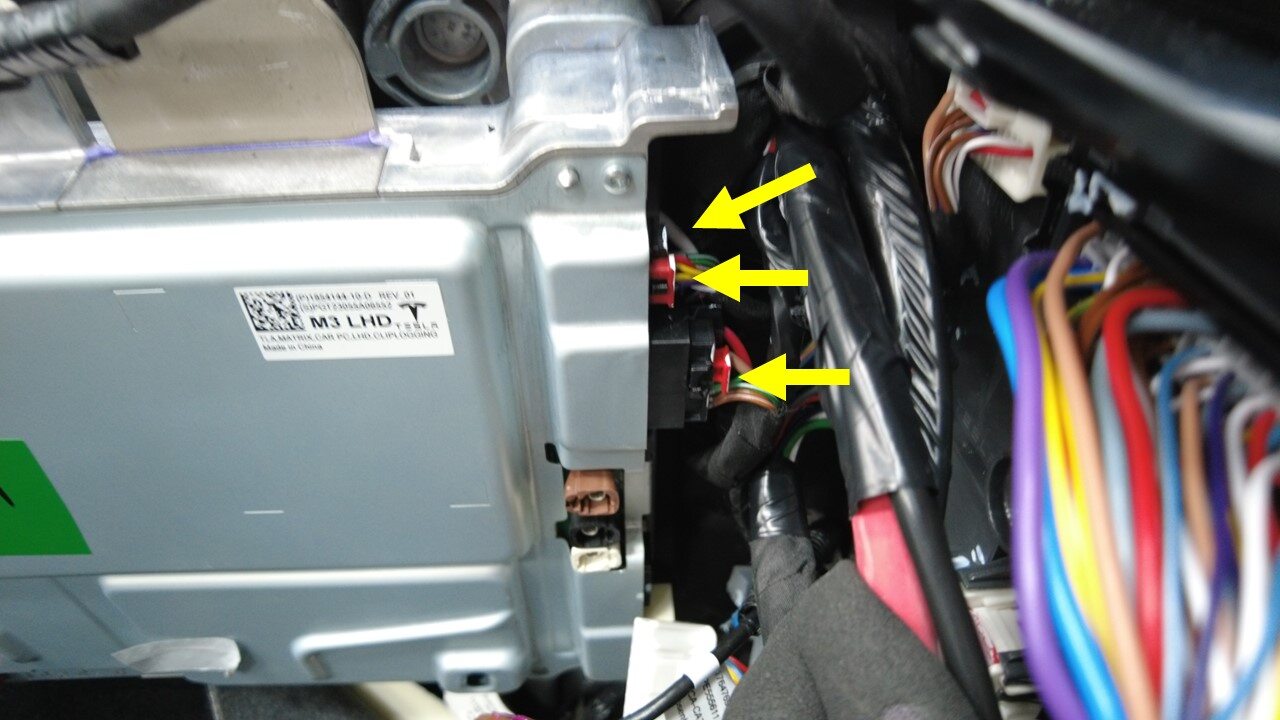

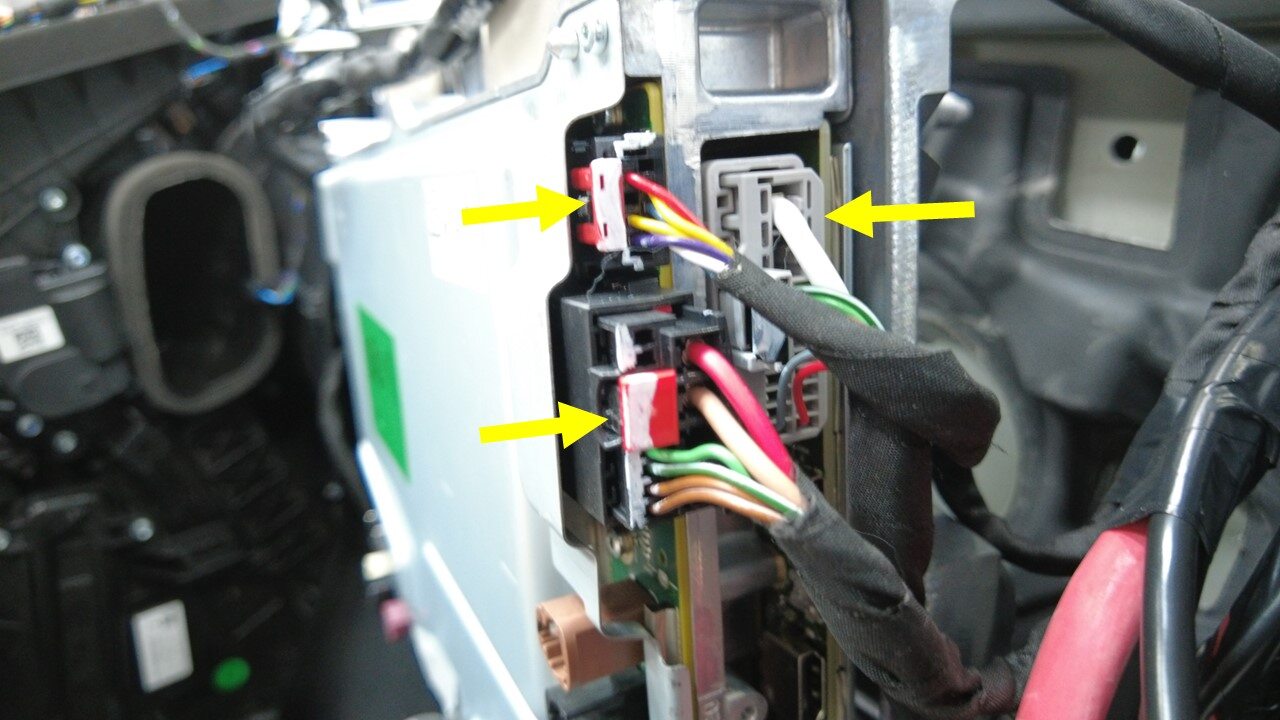

  17. 断开车载电脑右侧的右前线束连接器
    注
    3 个连接器；松开锁片

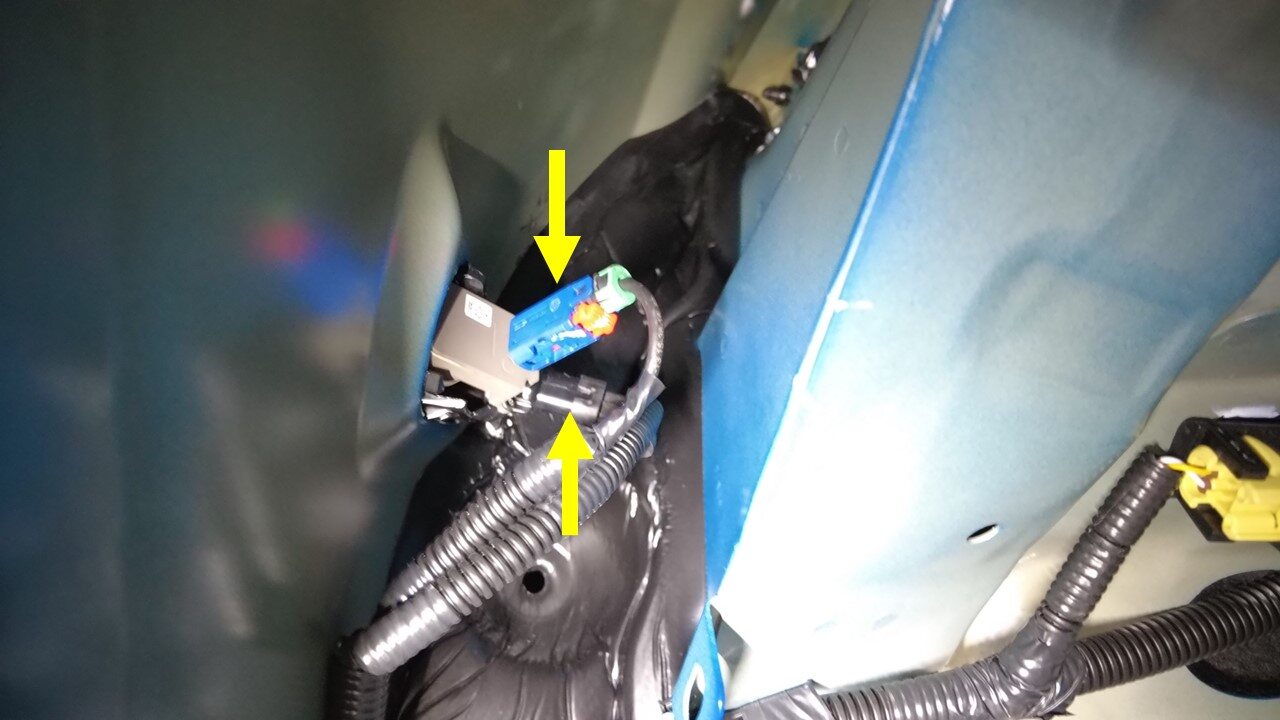

  18. 将挡风玻璃加热器连接器夹从车身上松开
    注
    2 个卡子

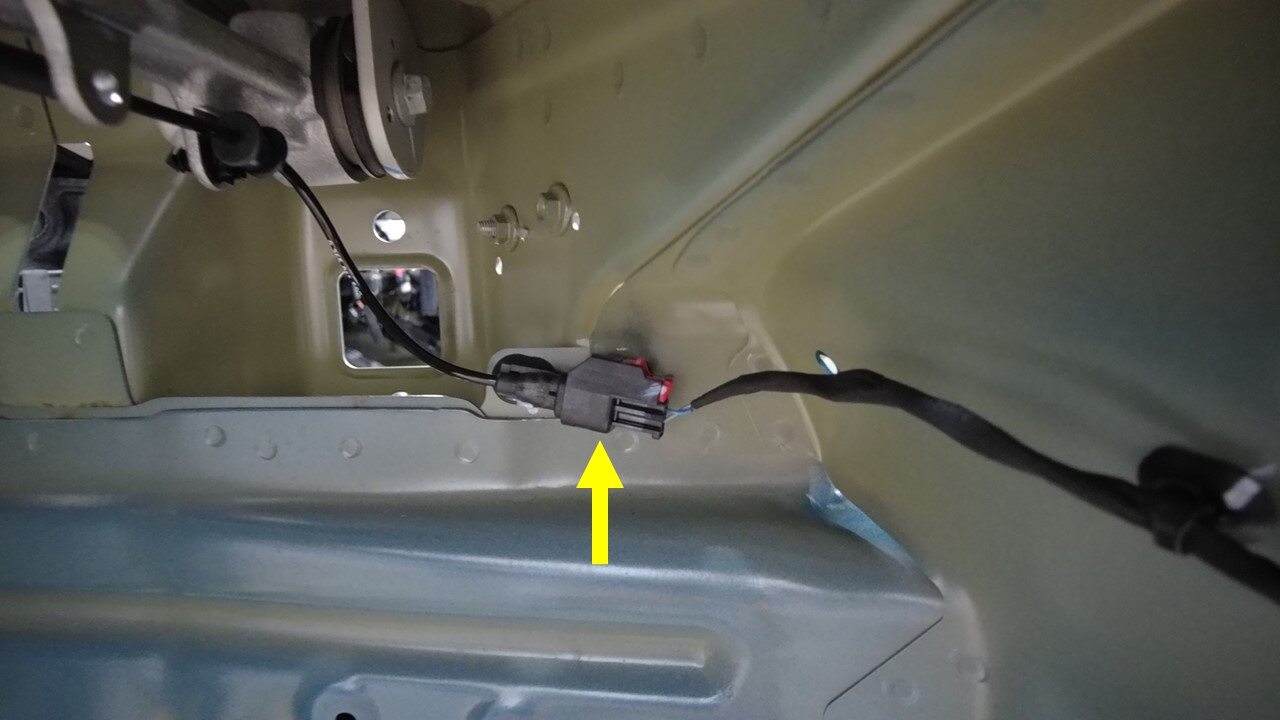

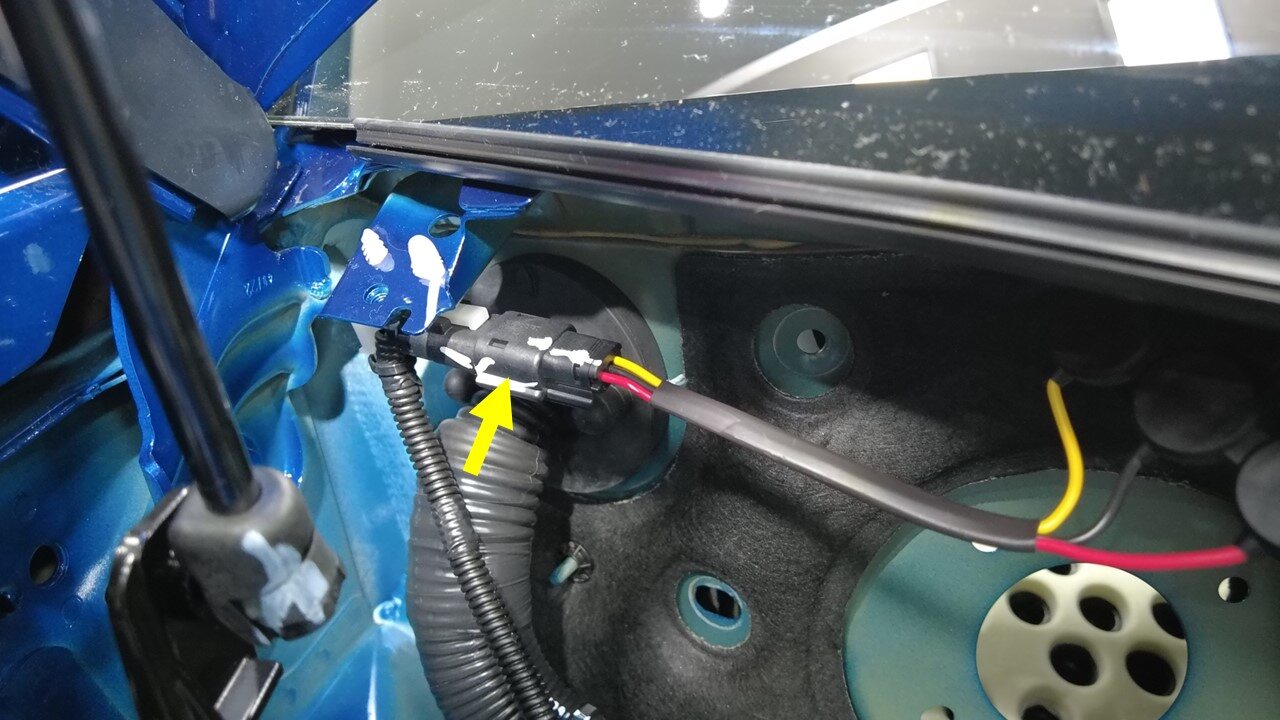

  19. 断开挡风玻璃加热器连接器
    注
    1 个连接器

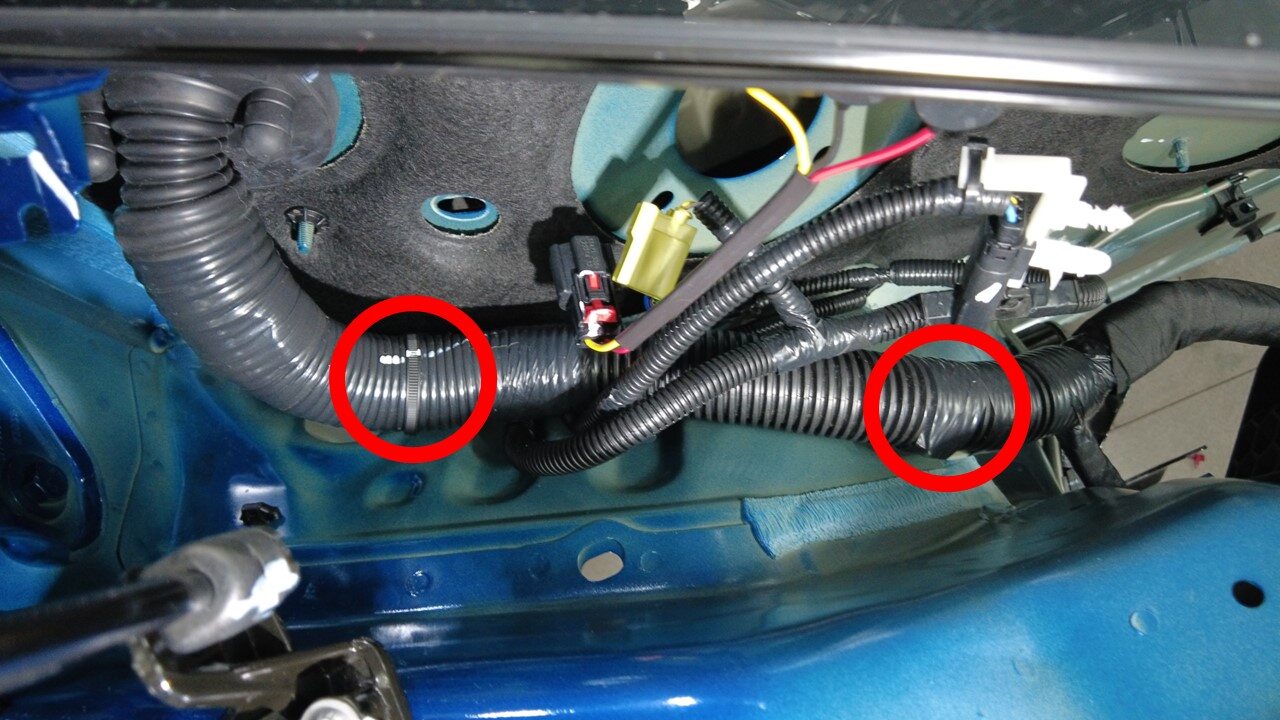

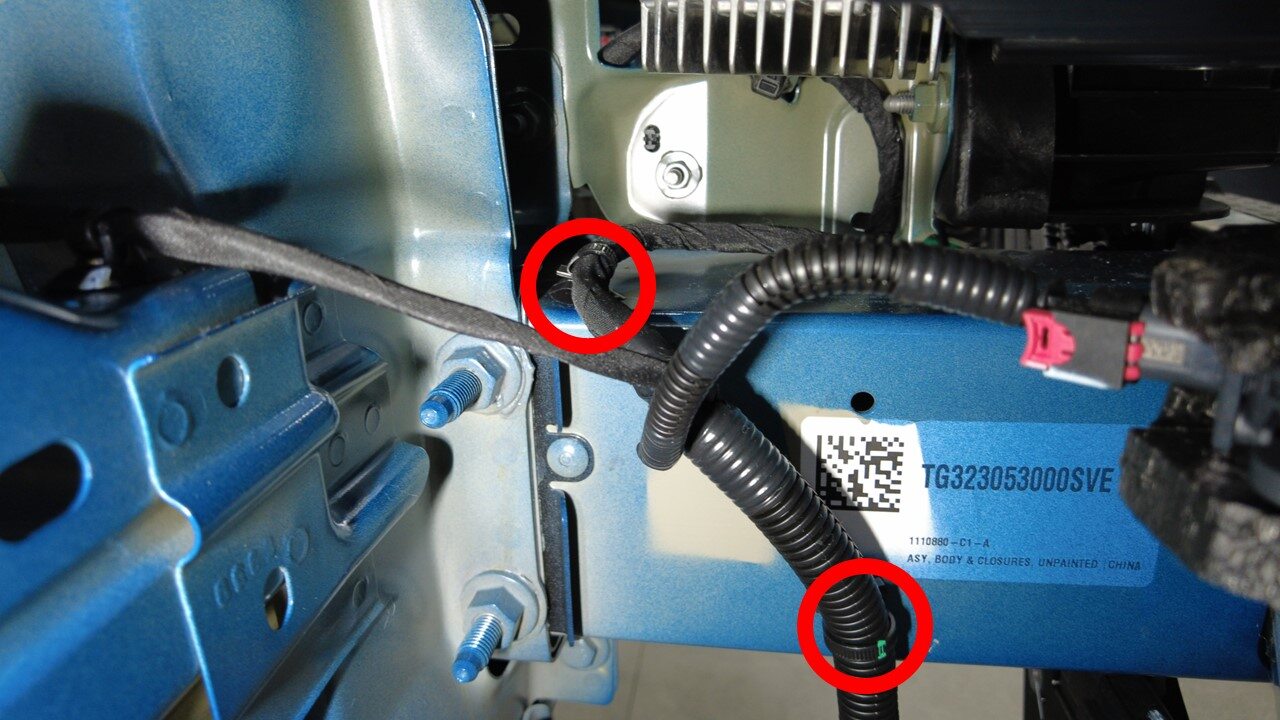

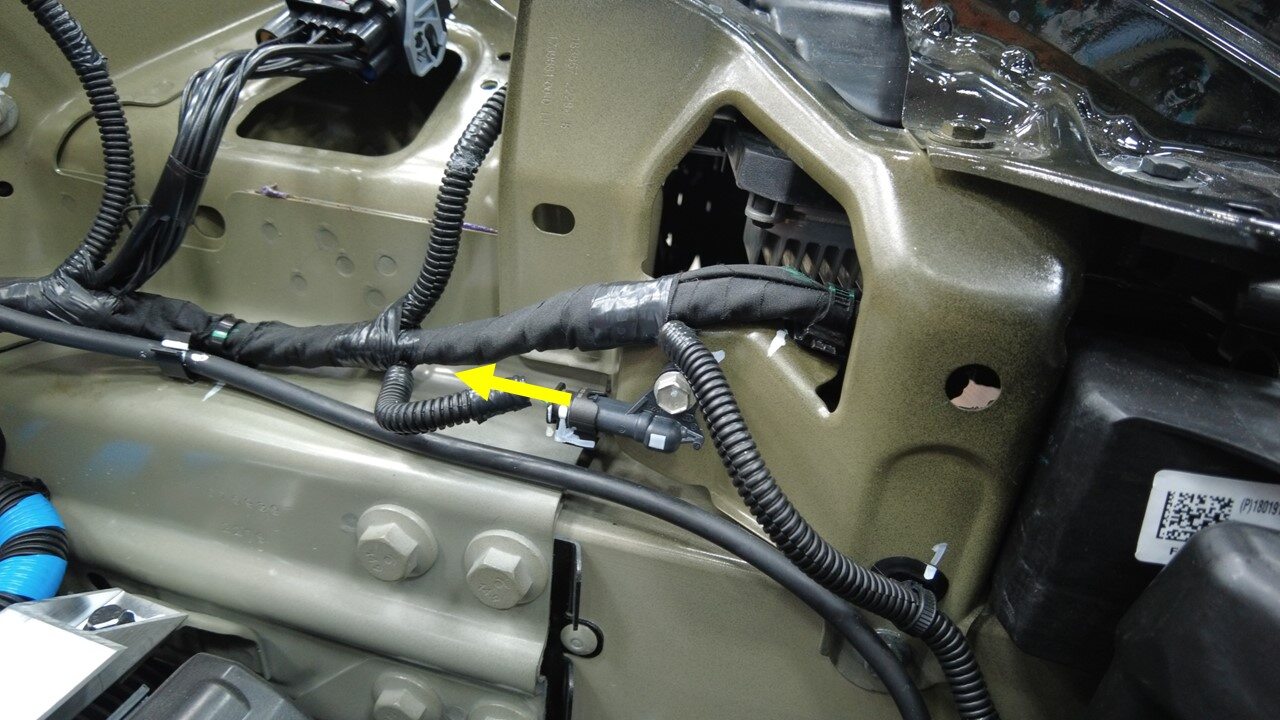

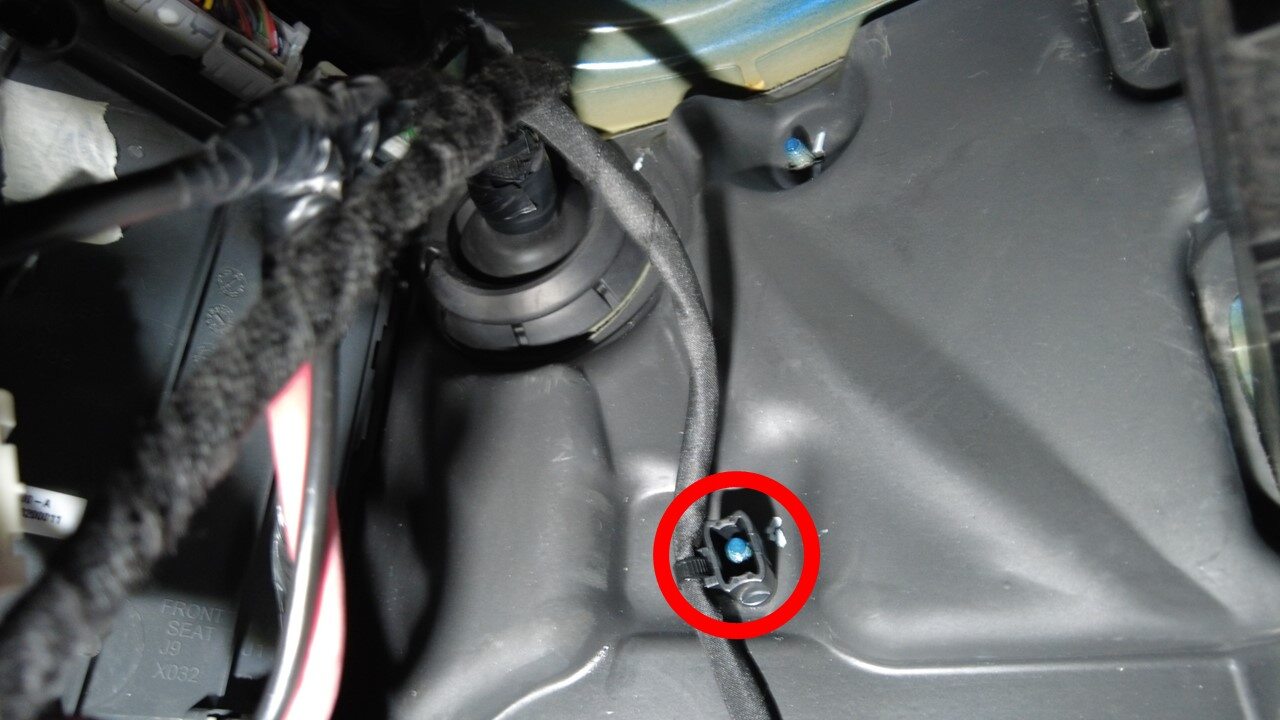

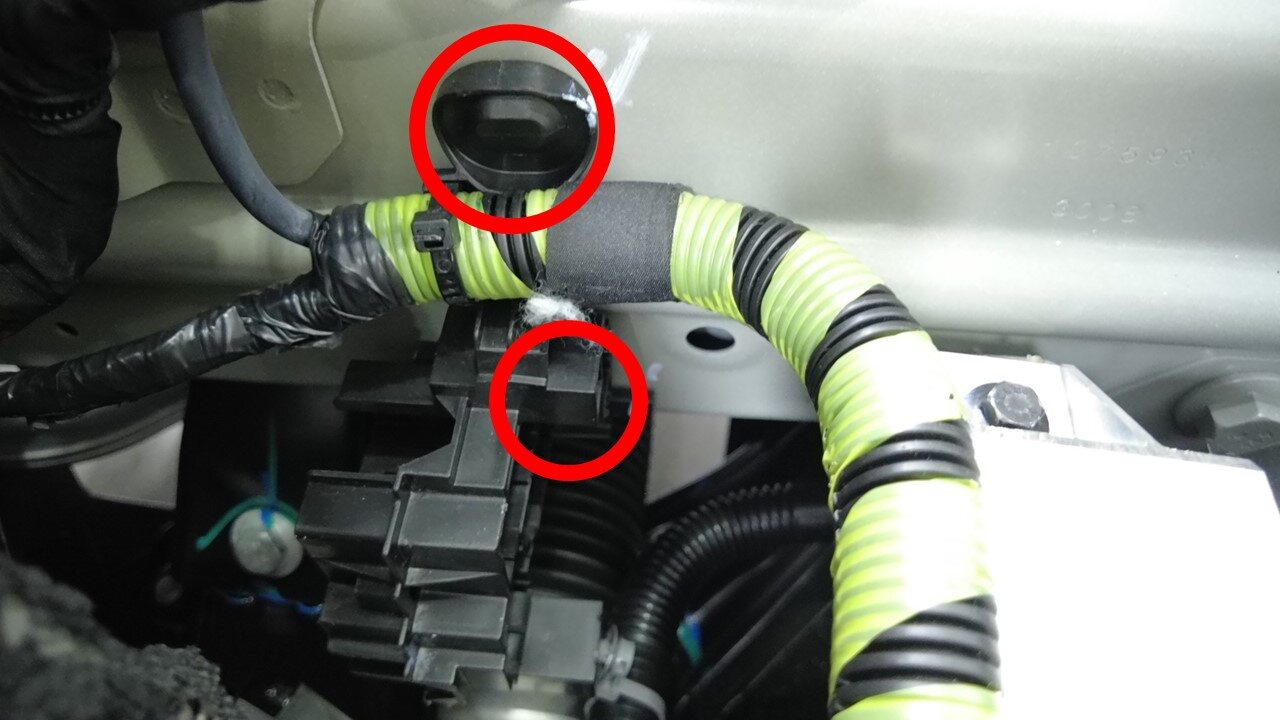

  20. 松开固定 RH 减震塔后方线束的夹子
    注
    2 个卡子

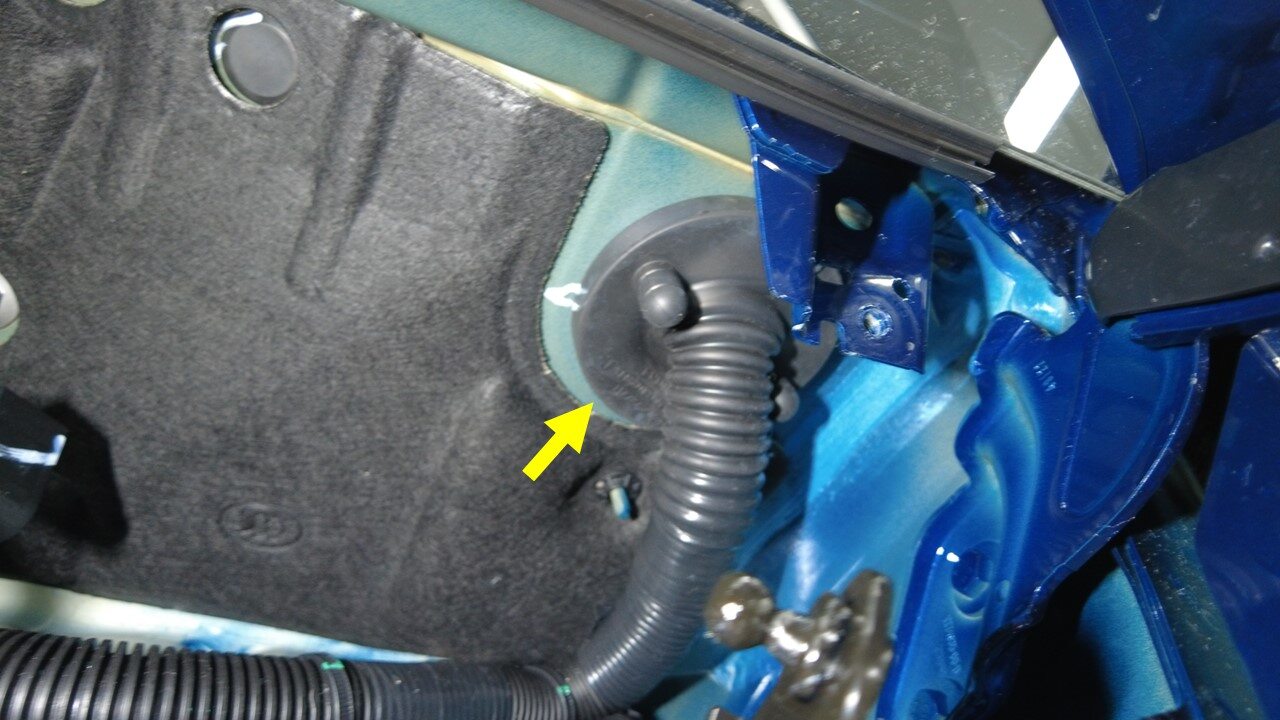

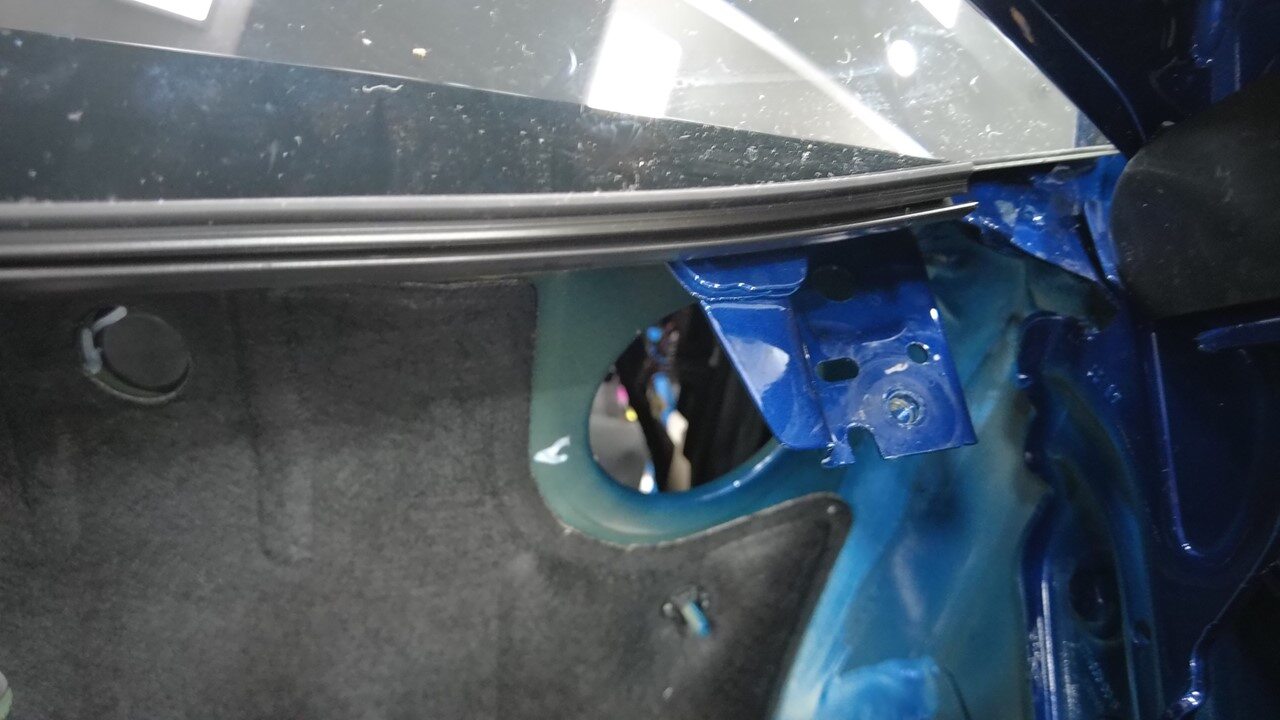

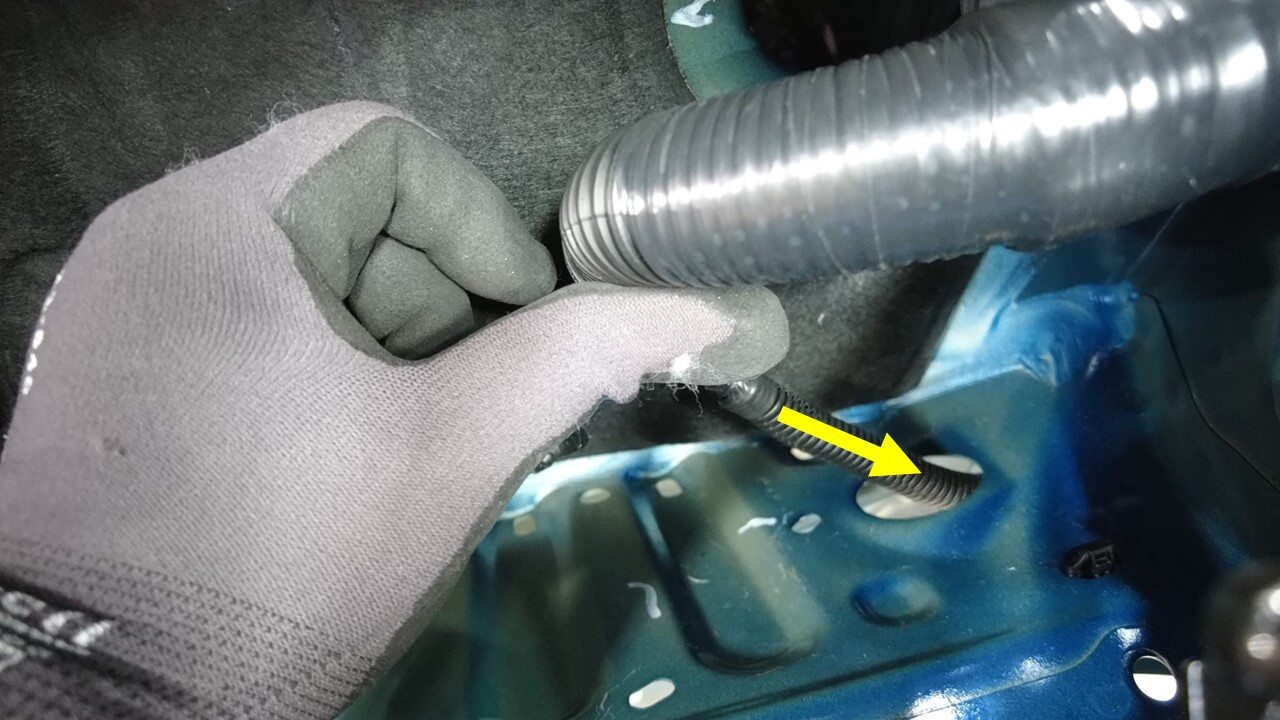

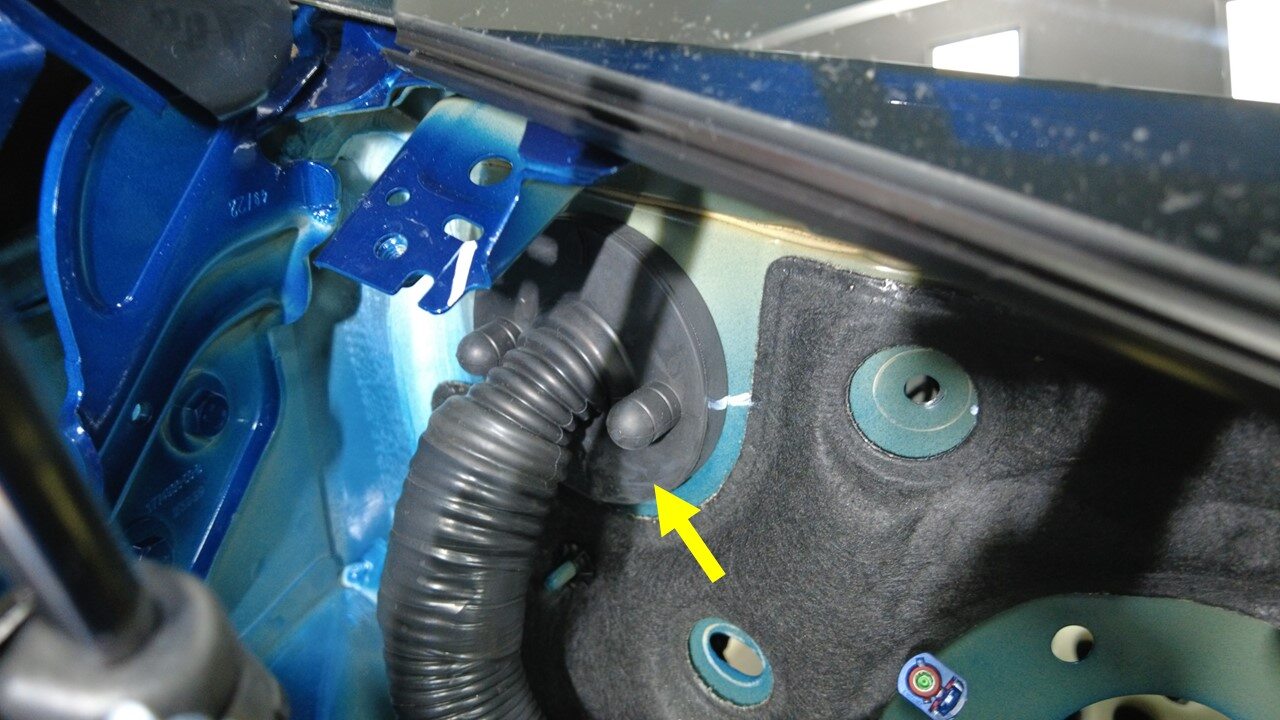

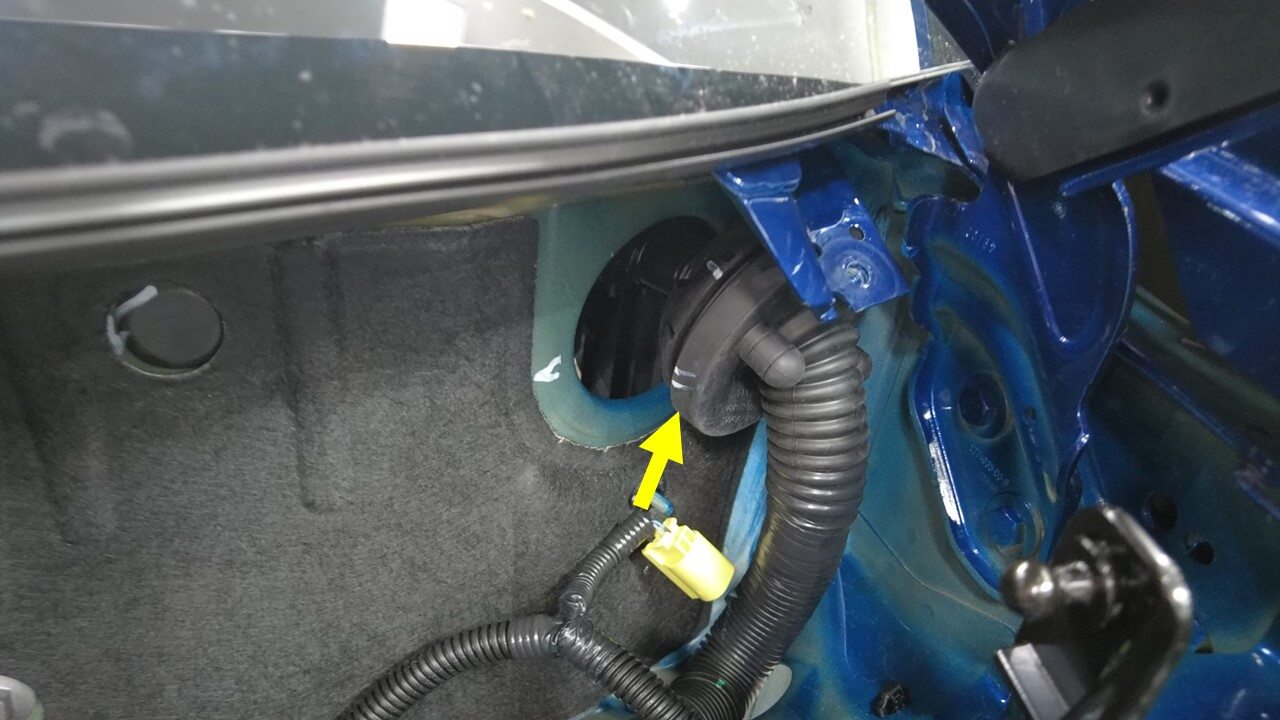

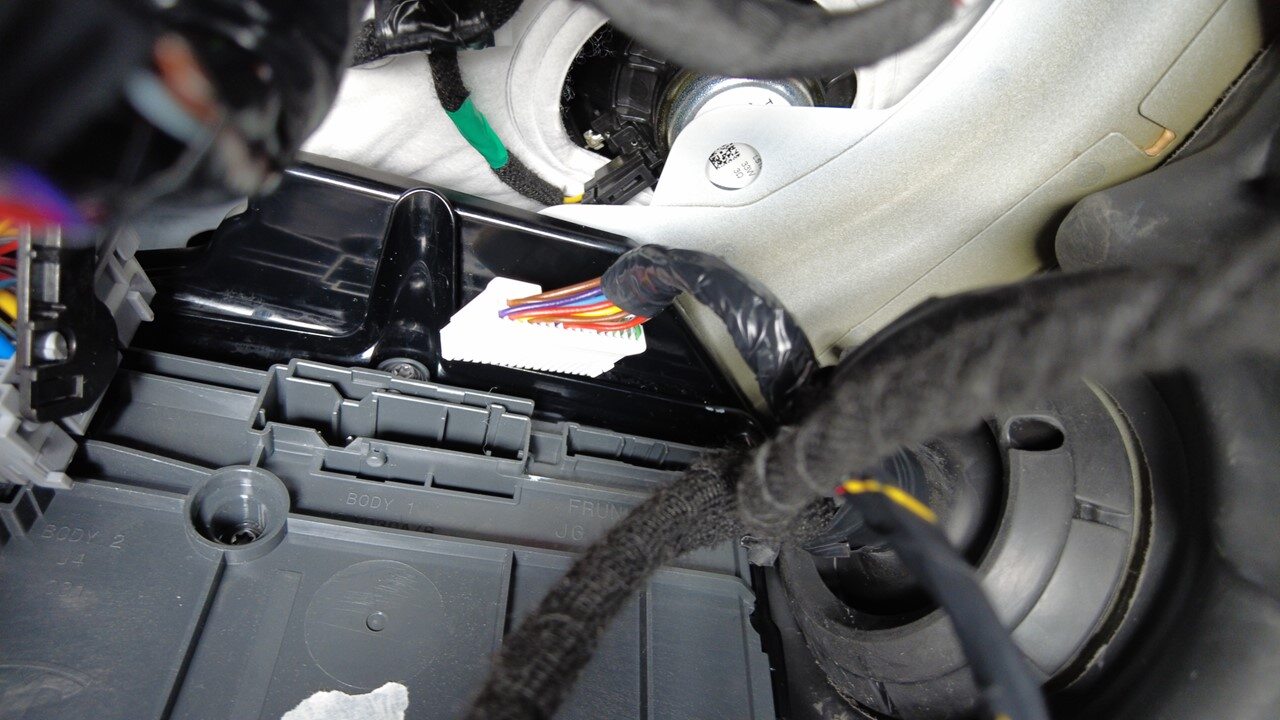

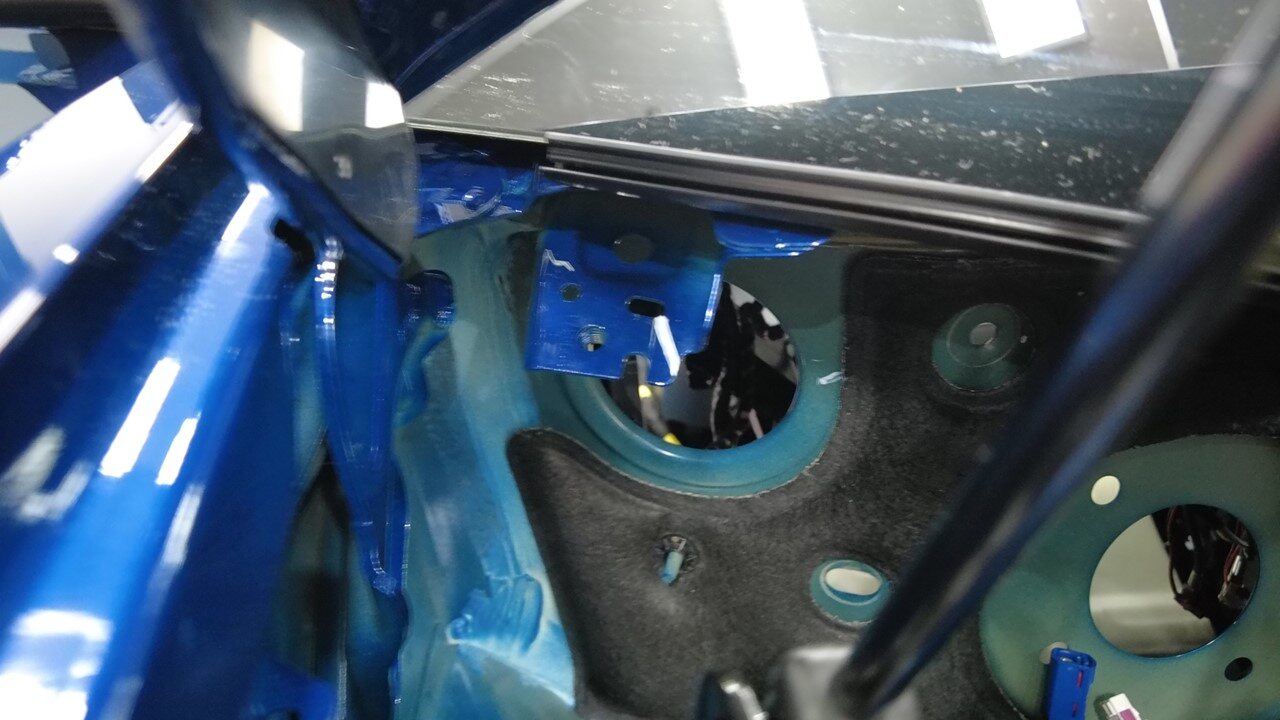

  21. 松开索环，然后将右前线束从副驾舱拆下
  22. 将左前线束 x121 连接器从车载电脑上断开
    注
    1 个连接器

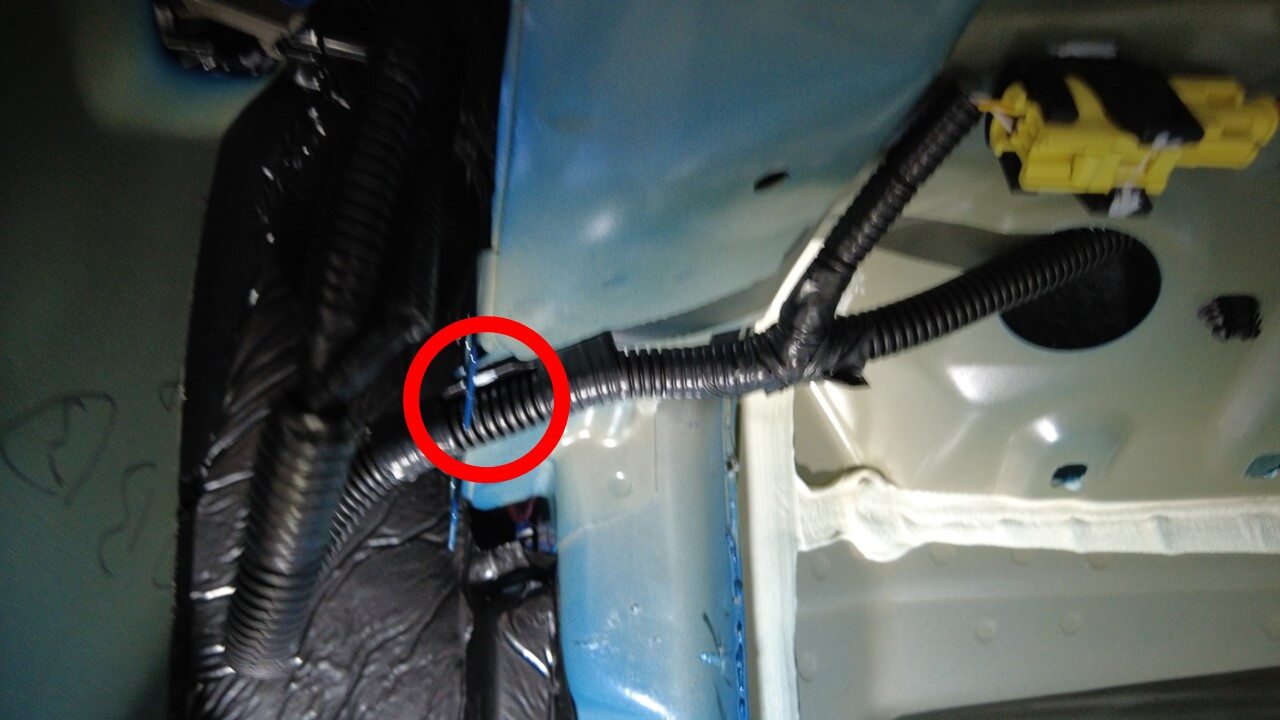

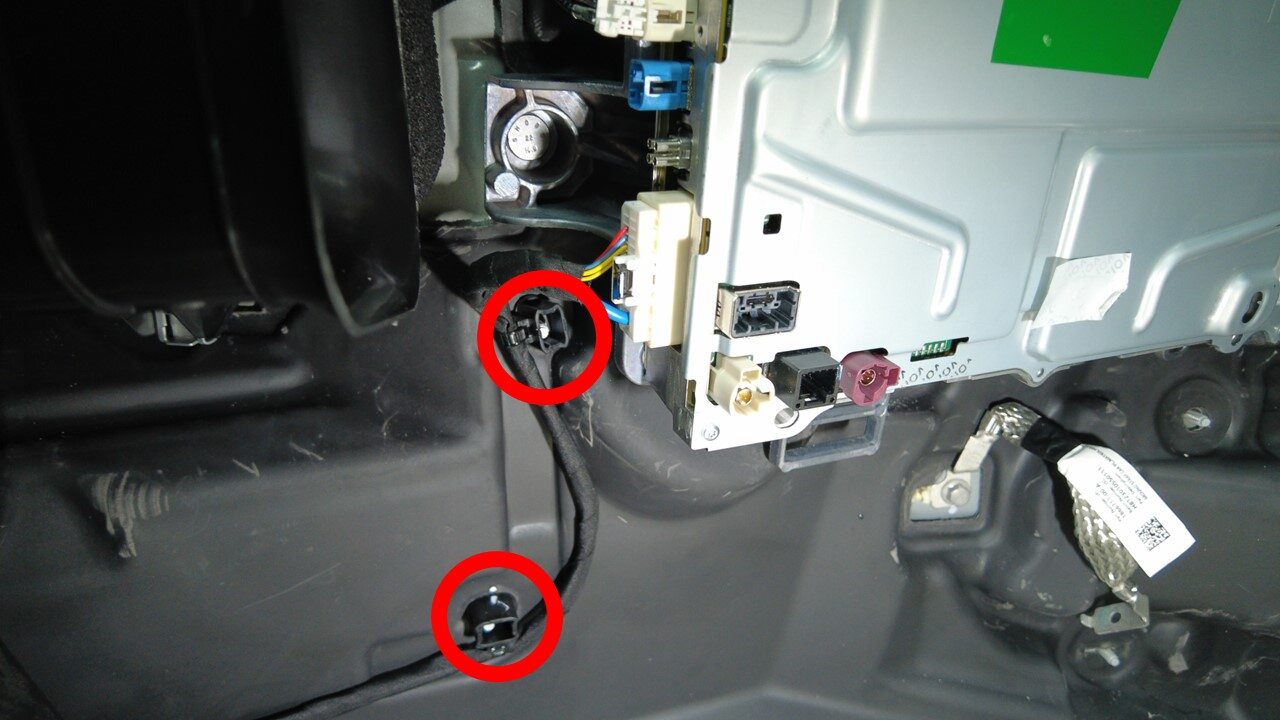

  23. 松开车载电脑左侧区域周围的左前线束夹
    注
    2 个卡子

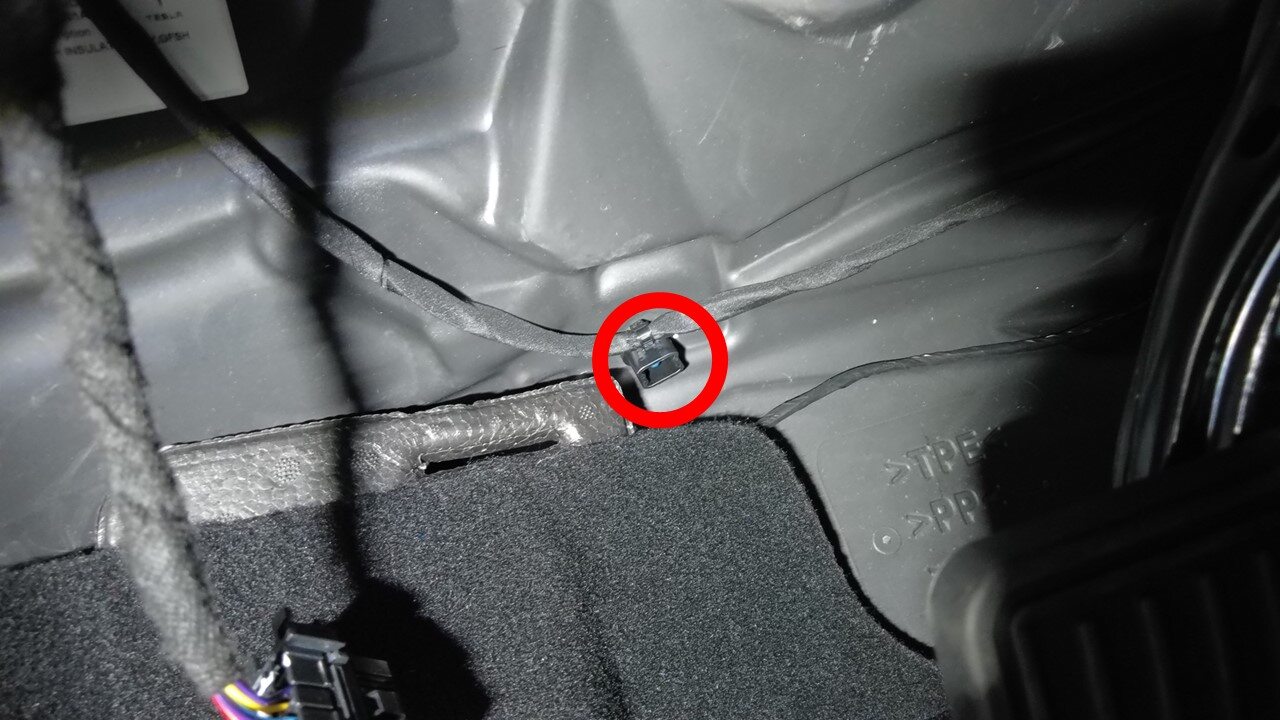

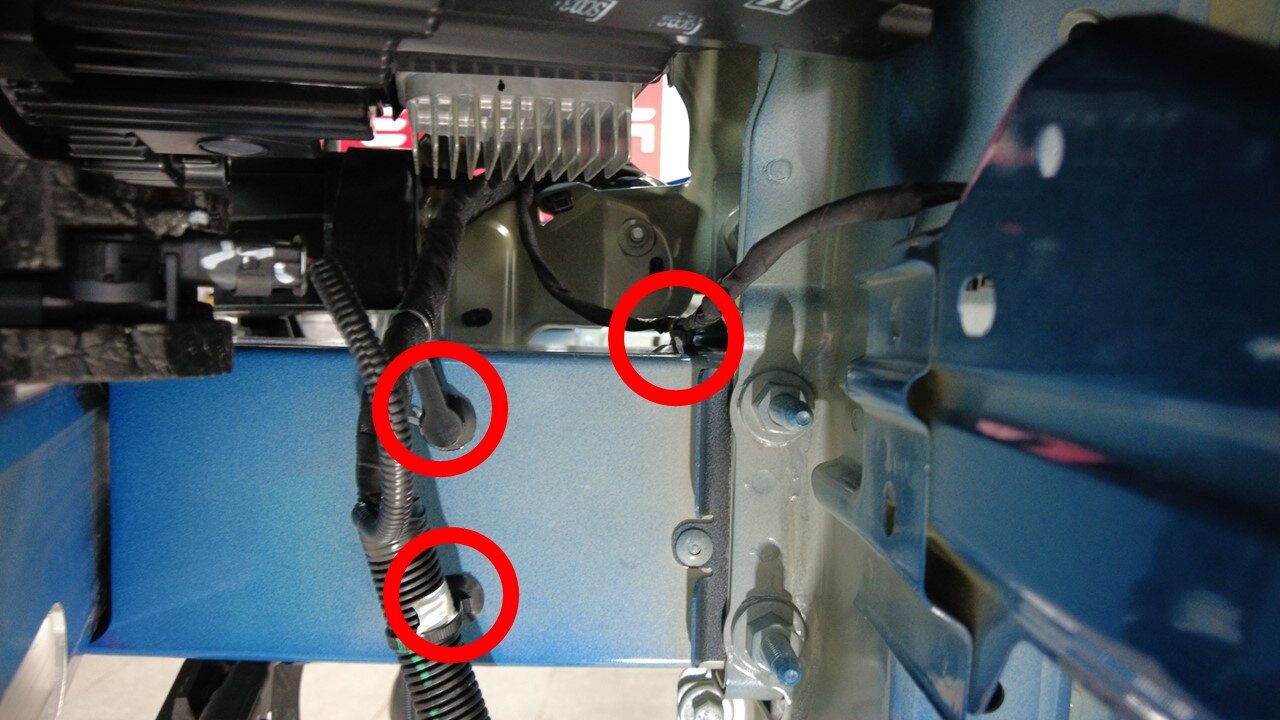

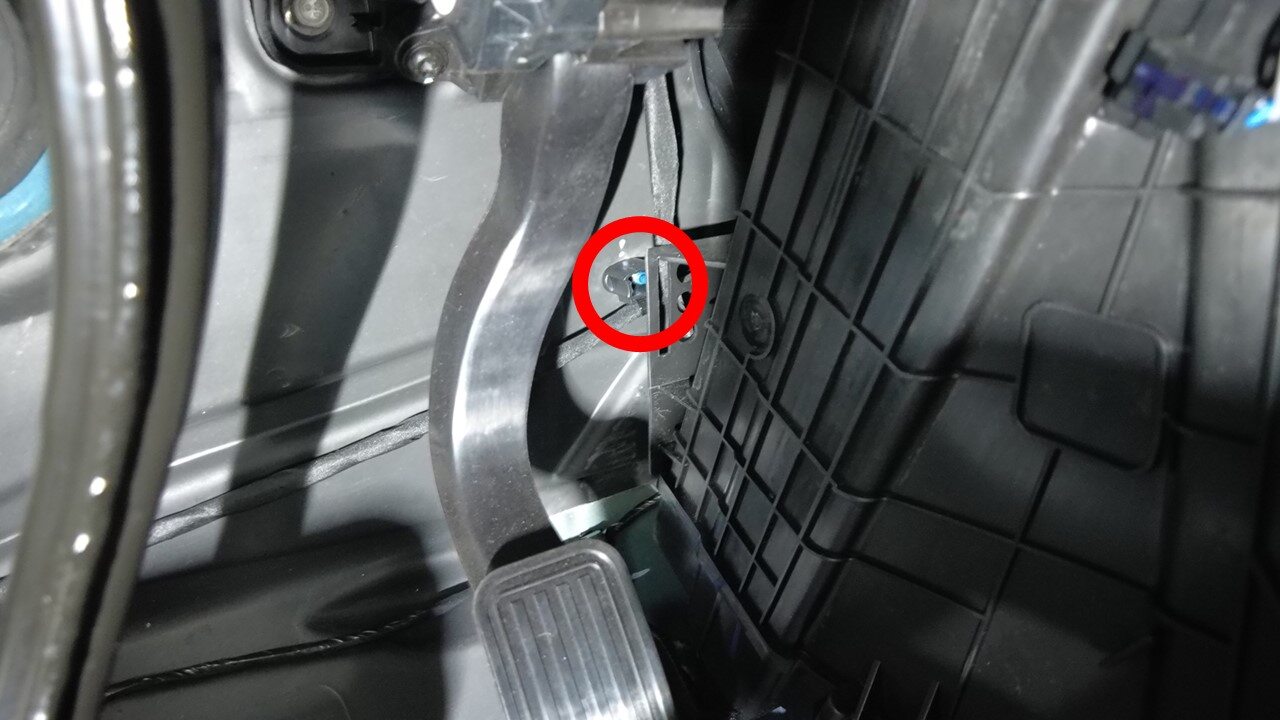

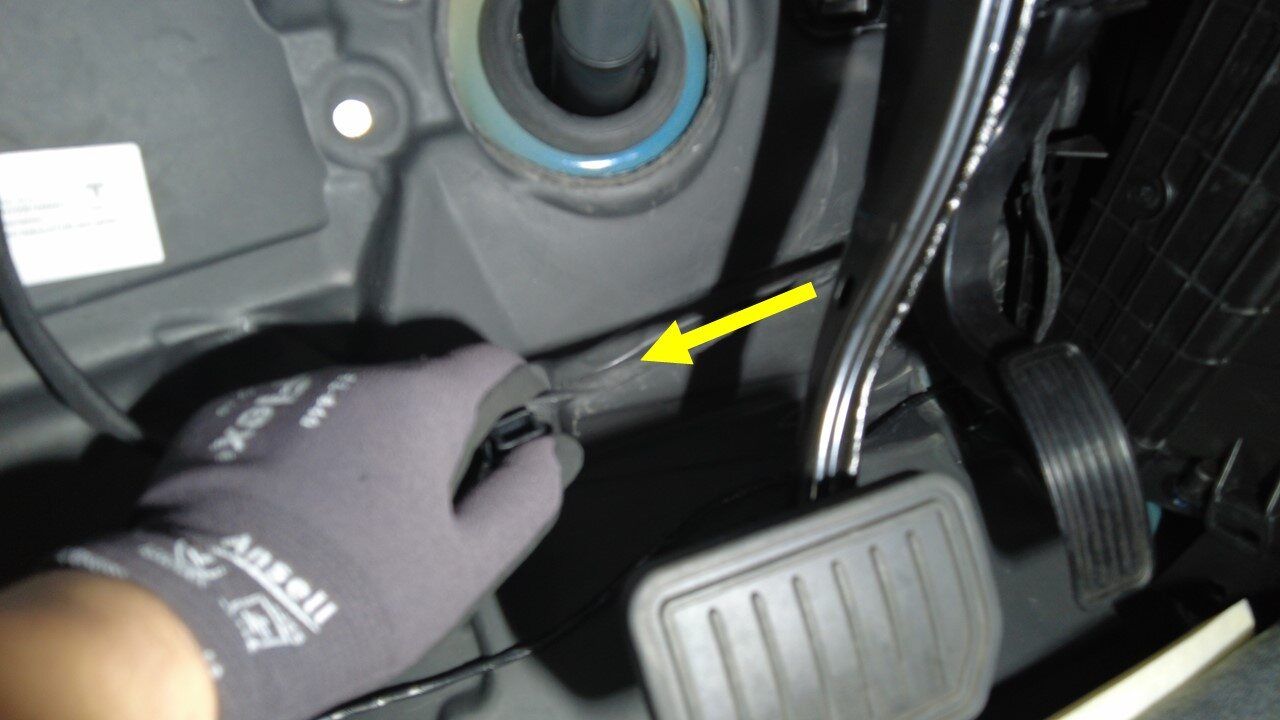

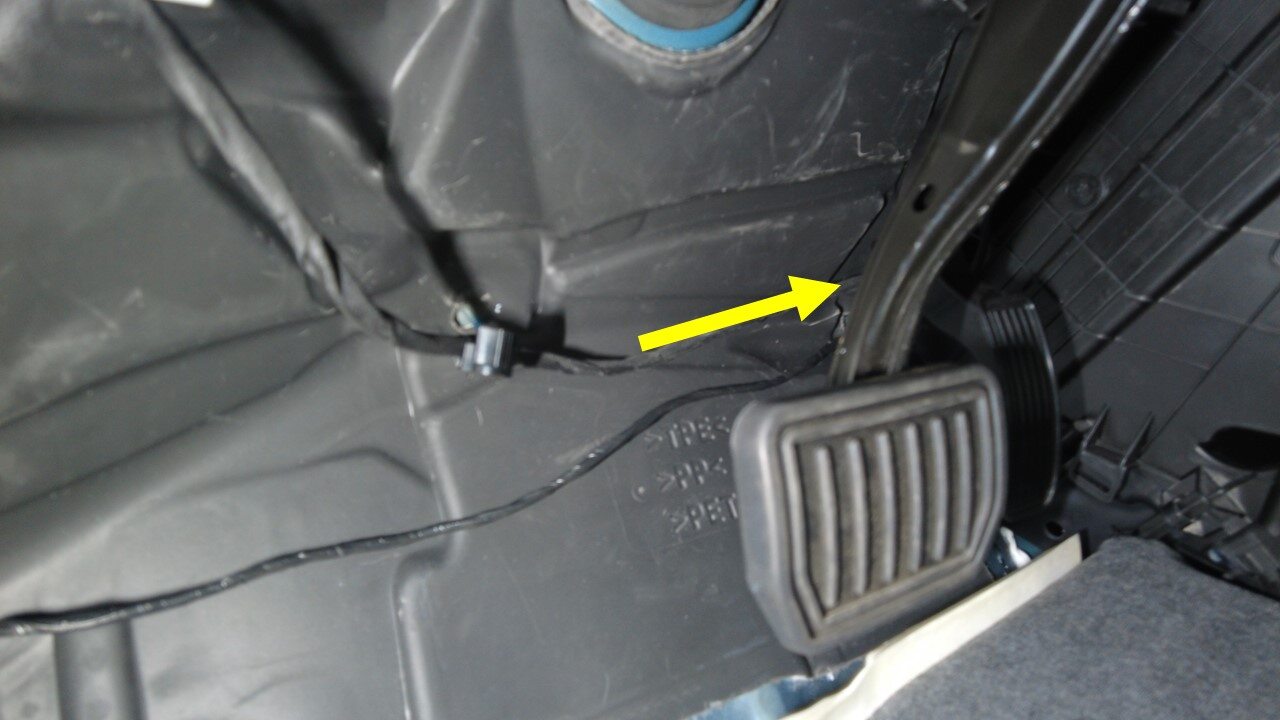

  24. 松开制动踏板区域周围的左前线束夹
    注
    3 个卡子

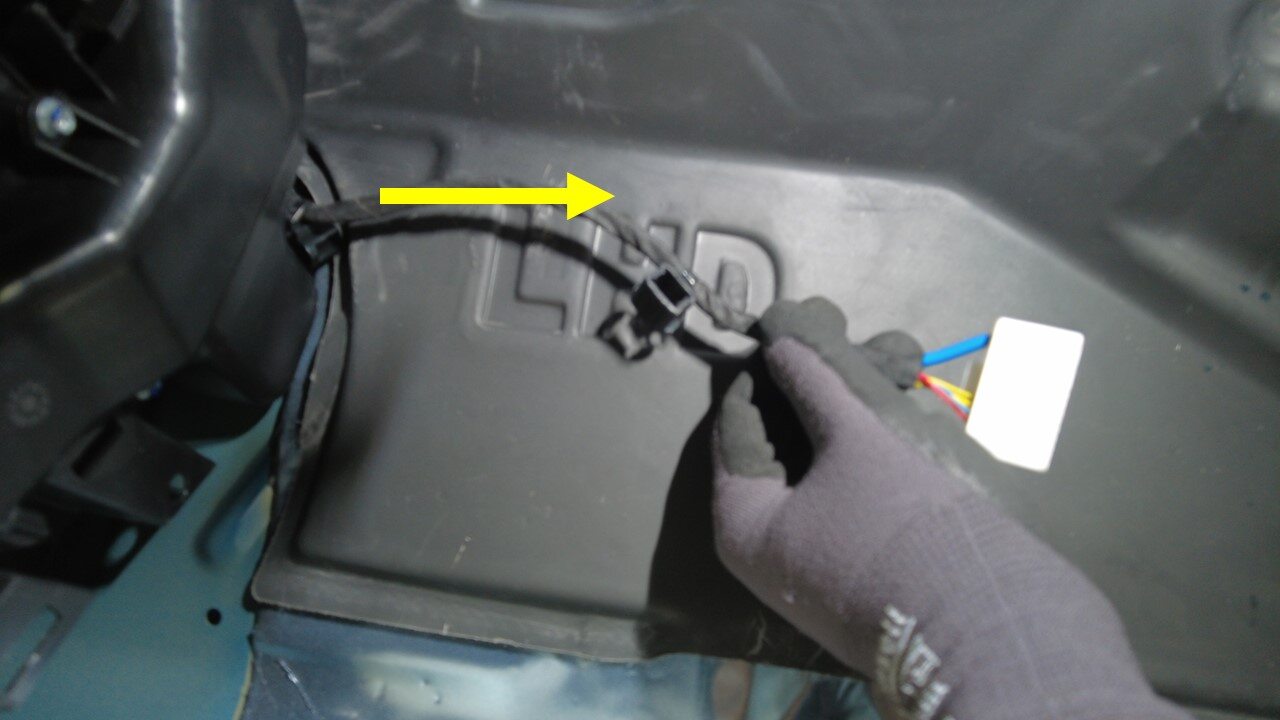

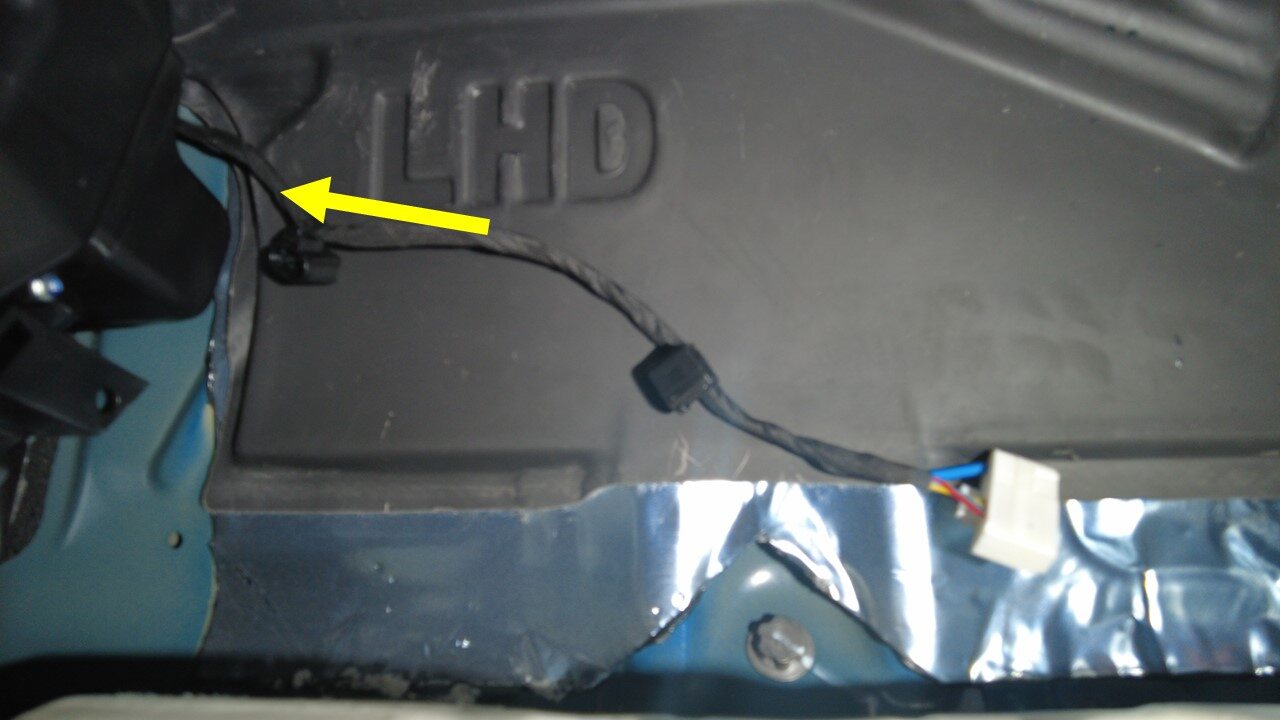

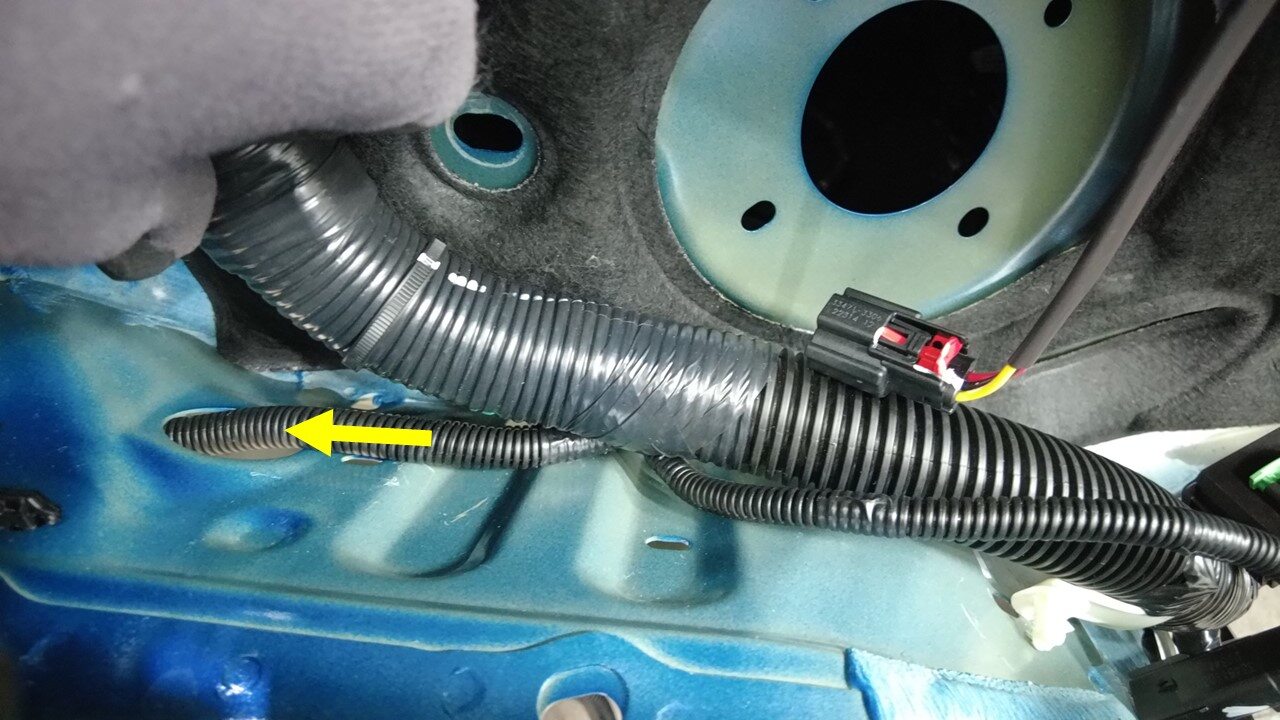

  25. 从右向左拉出左前线束
  26. 将低压电源线缆从左侧车身控制器上断开
    注
    1 个连接器，松开锁片

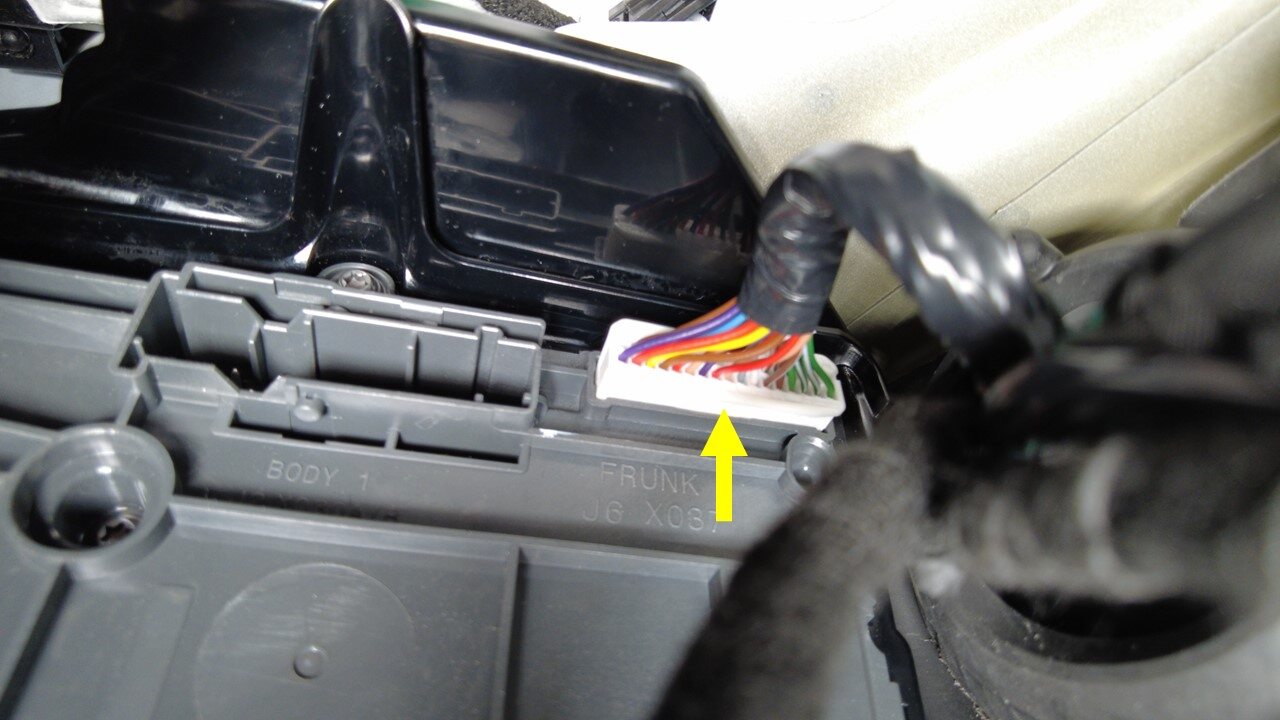

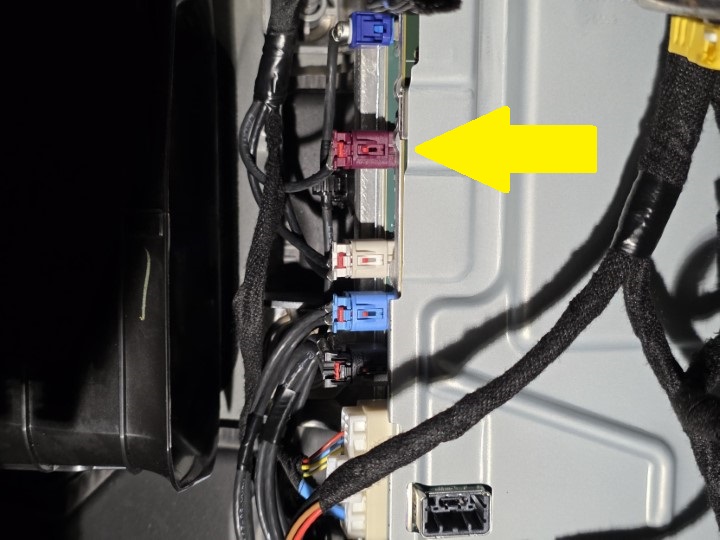

  27. 将 J6 前备箱连接器从左侧车身控制器上断开
    注
    1 个连接器

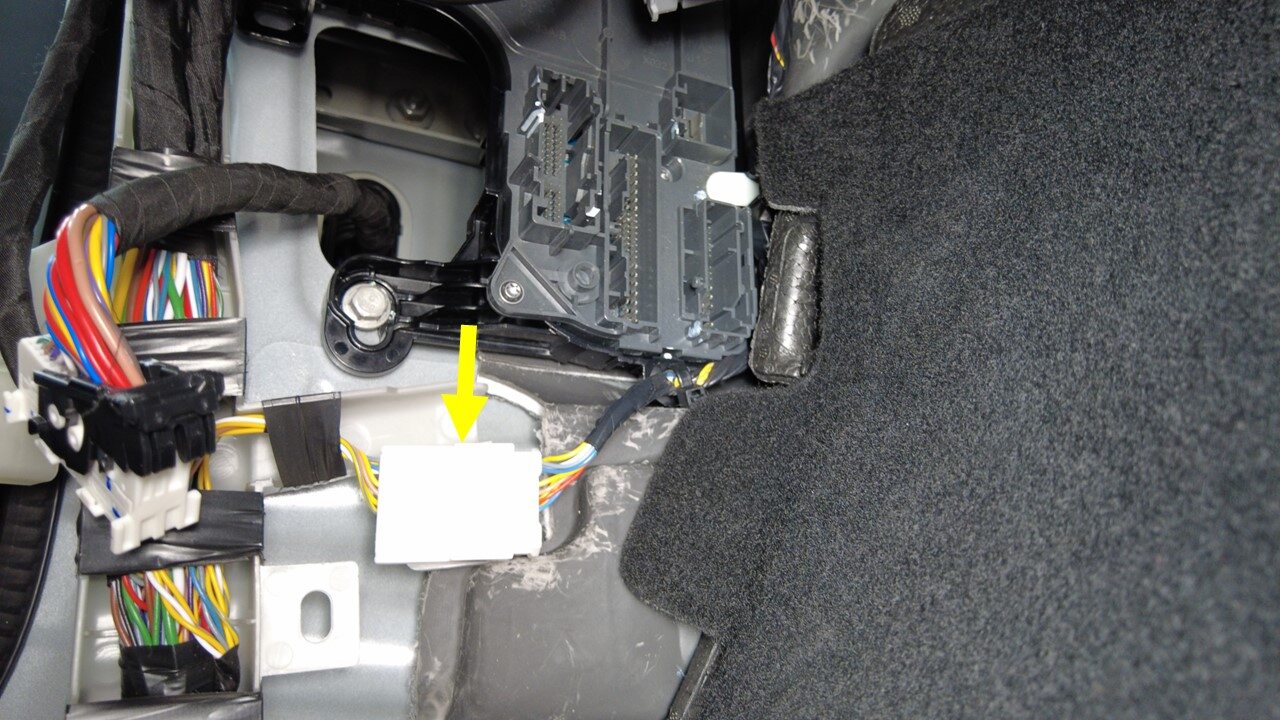

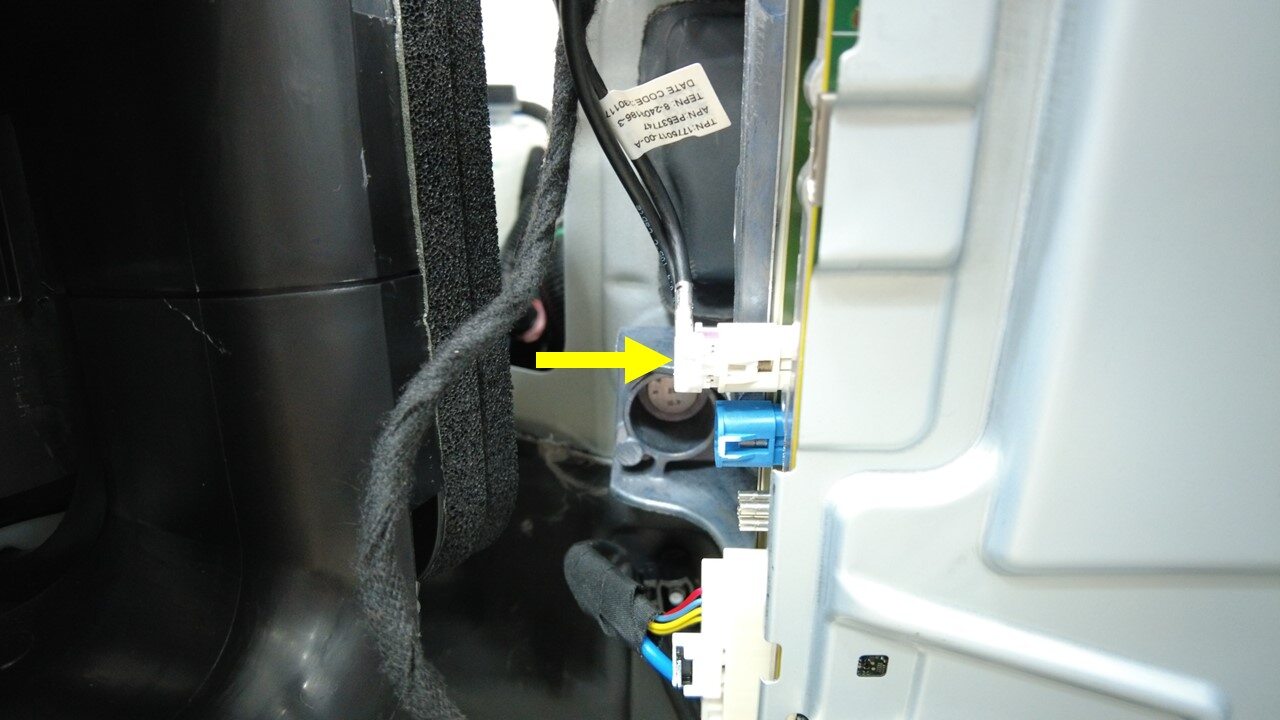

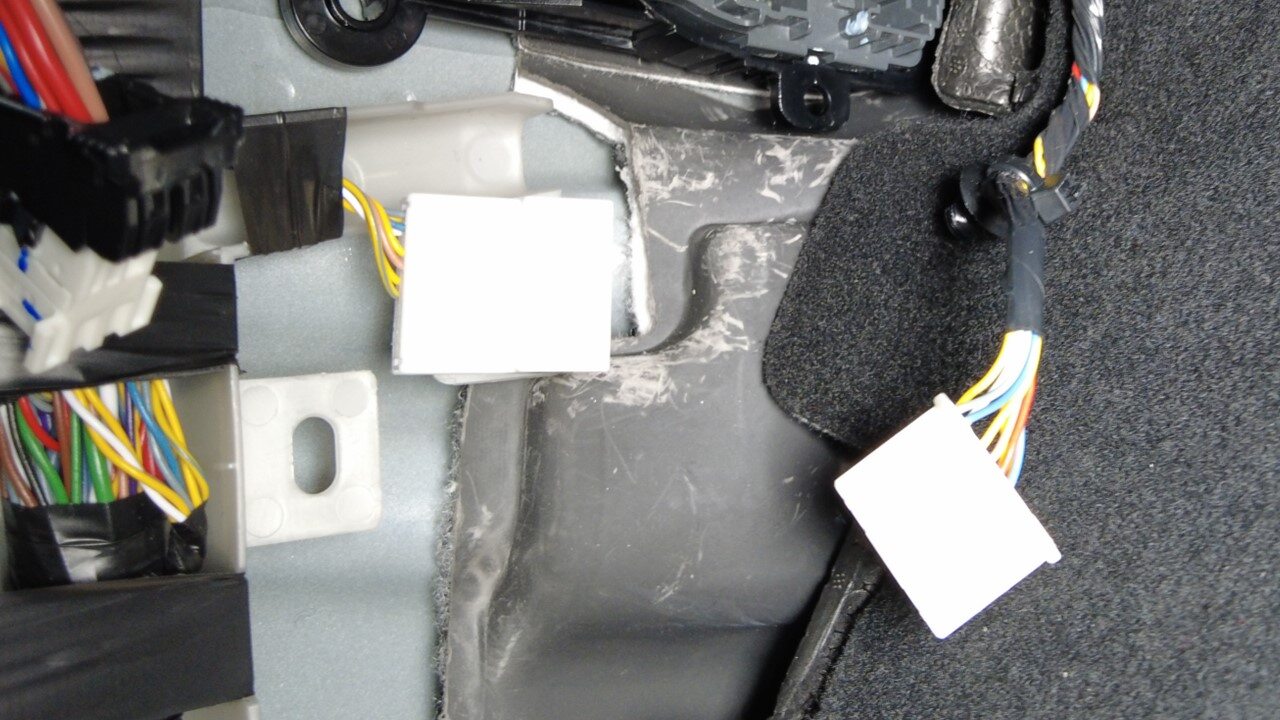

  28. 将前部线束白色连接器 X909 从左侧车身线束上断开
    注
    1 个连接器

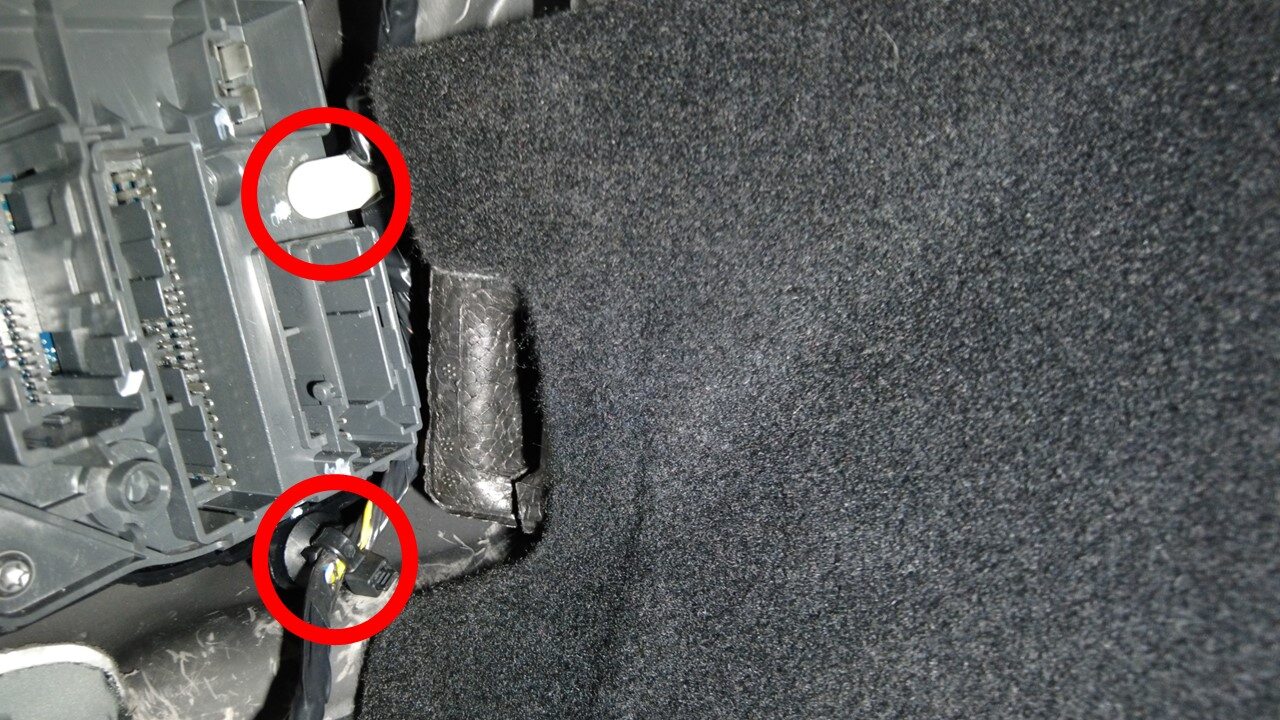

  29. 将前部线束从左侧车身控制器上松开
    注
    2 个卡子

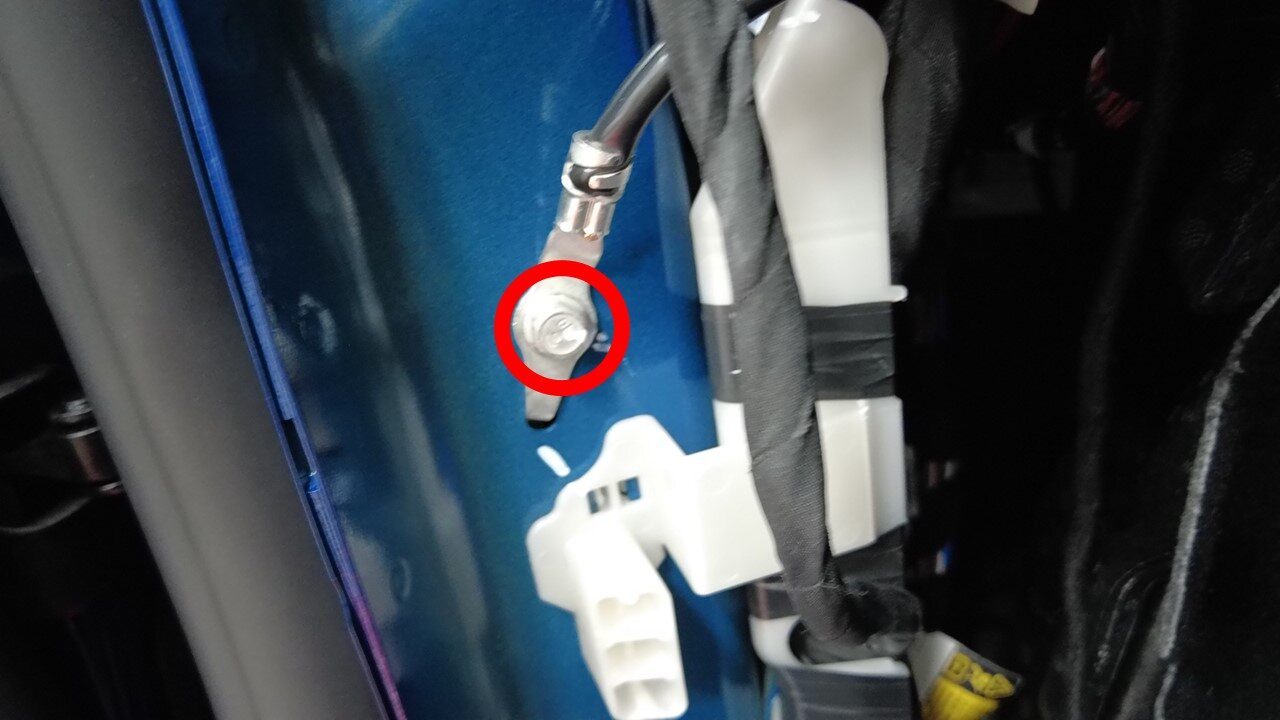

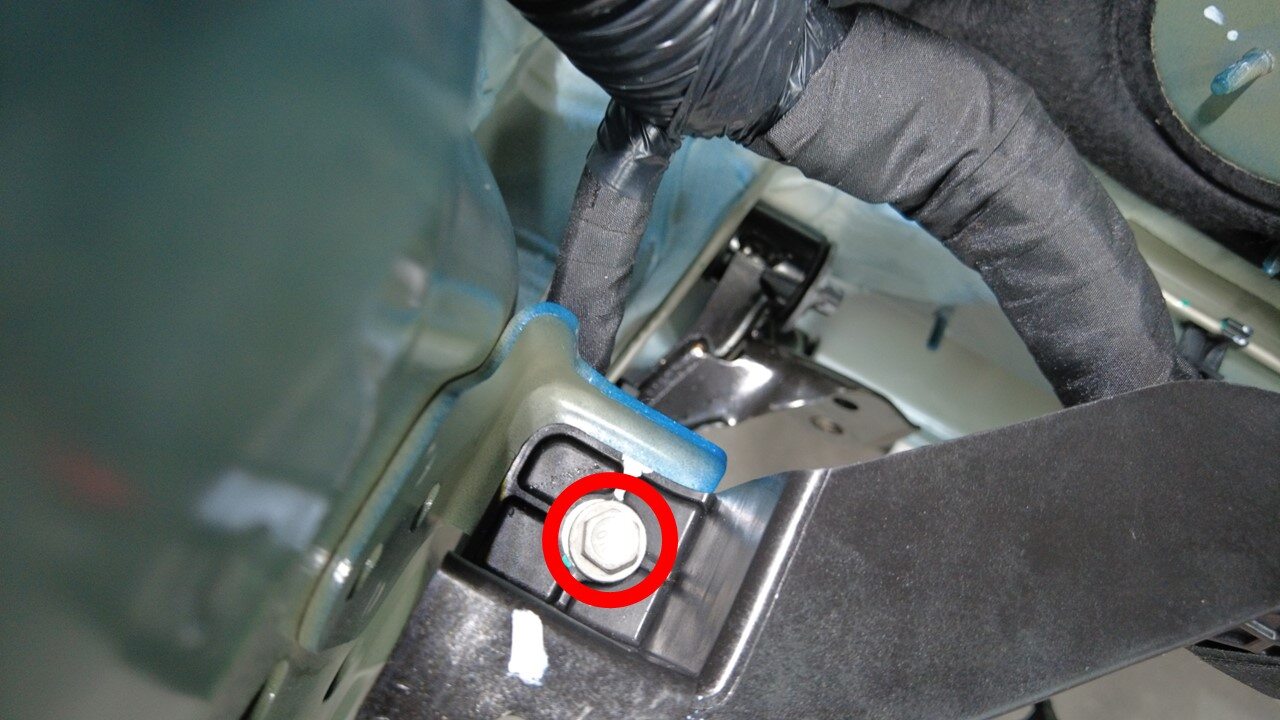

  30. 拆下用于固定左侧 A 柱区域周围左前线束接地线的螺栓
    注
    1 个螺栓，10 毫米，8 Nm

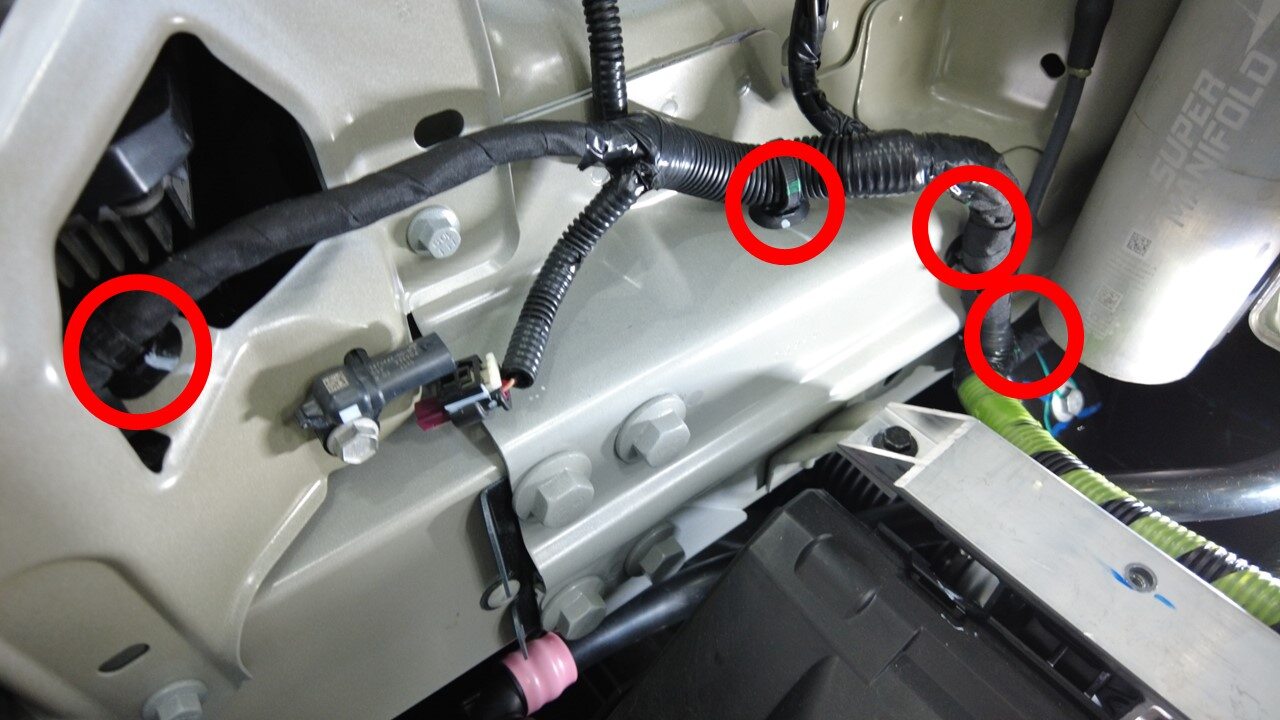

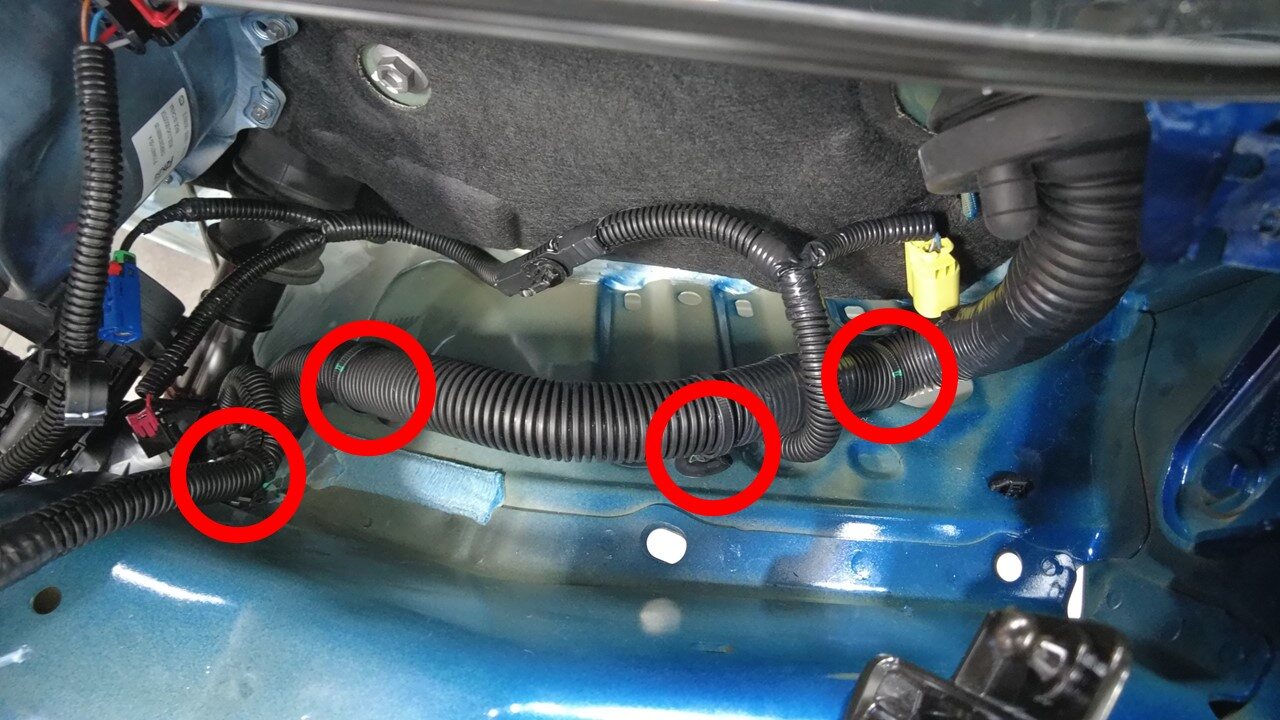

  31. 松开用于固定左侧减震塔后方线束的夹子
    注
    4 个卡子
  32. 松开索环，然后将左前线束从车身上拆下

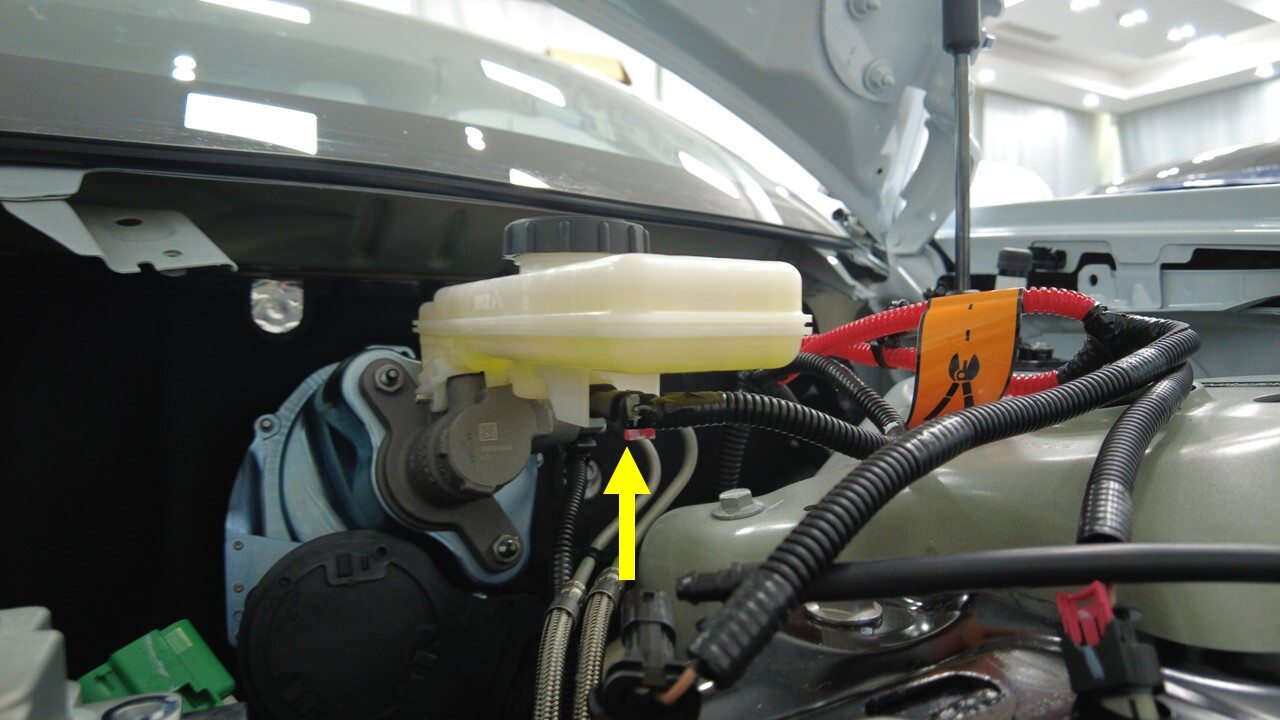

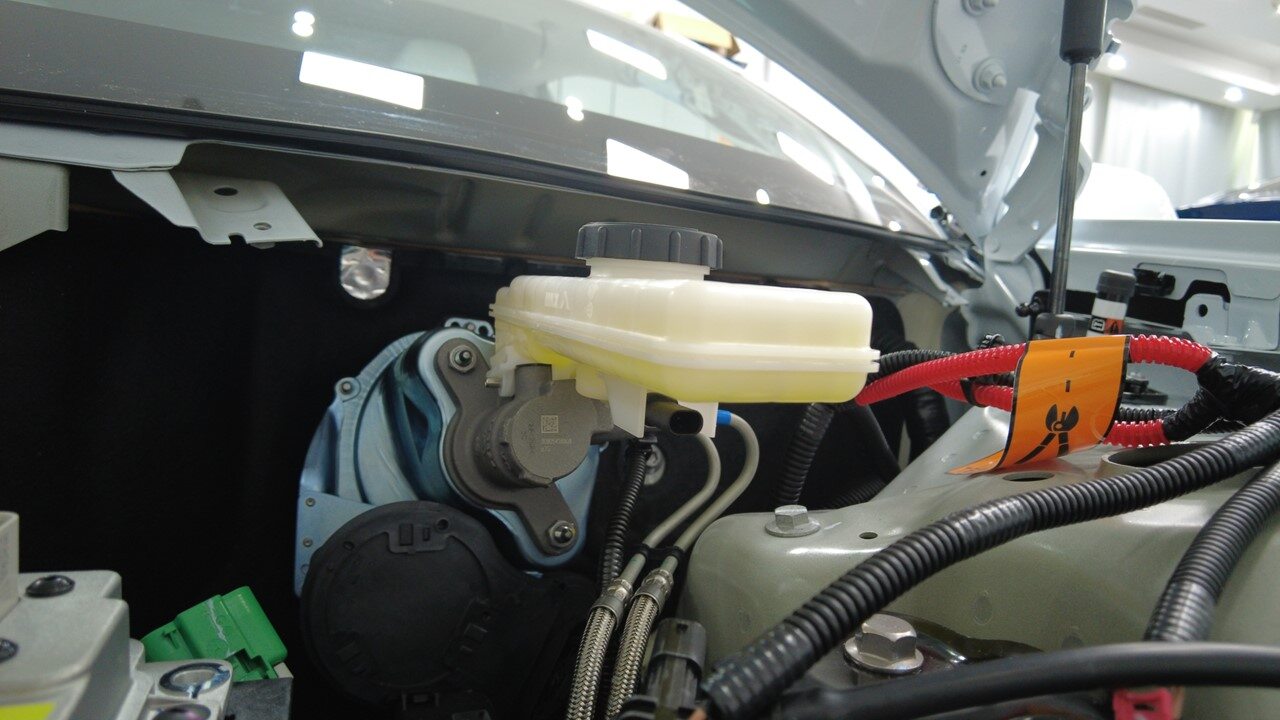

  33. 断开制动液储液罐连接器
    注
    1 个连接器

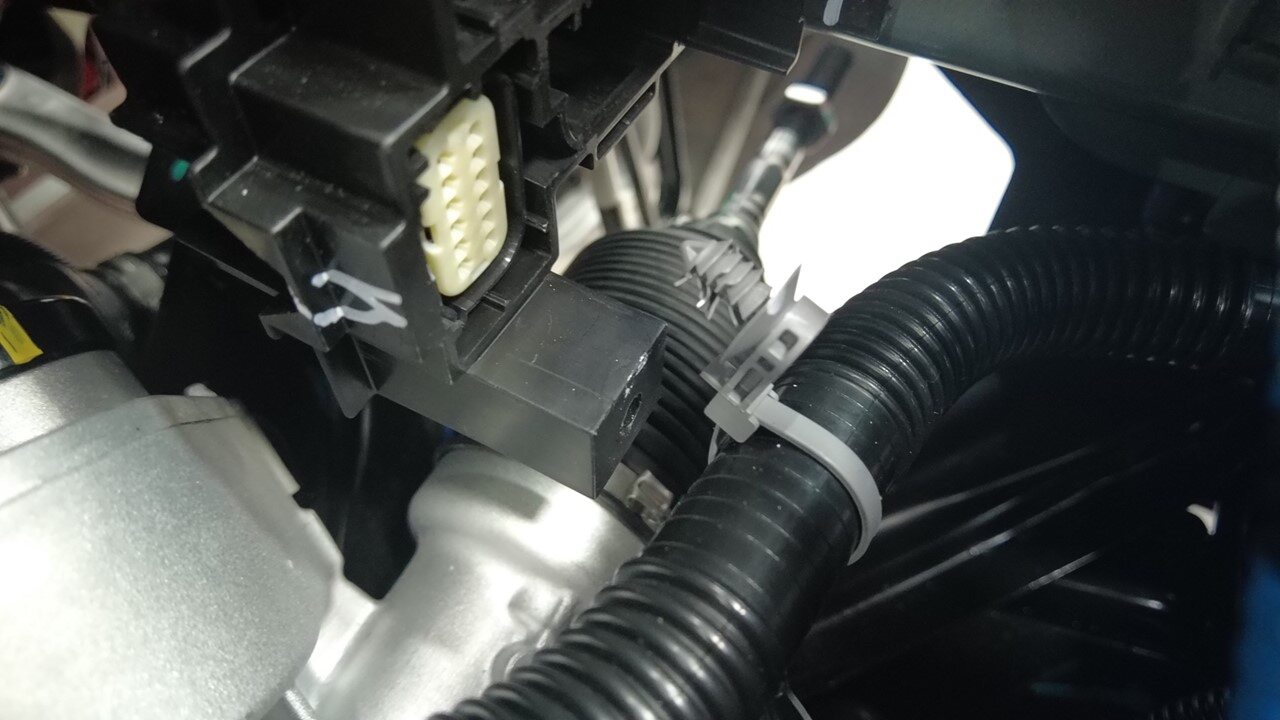

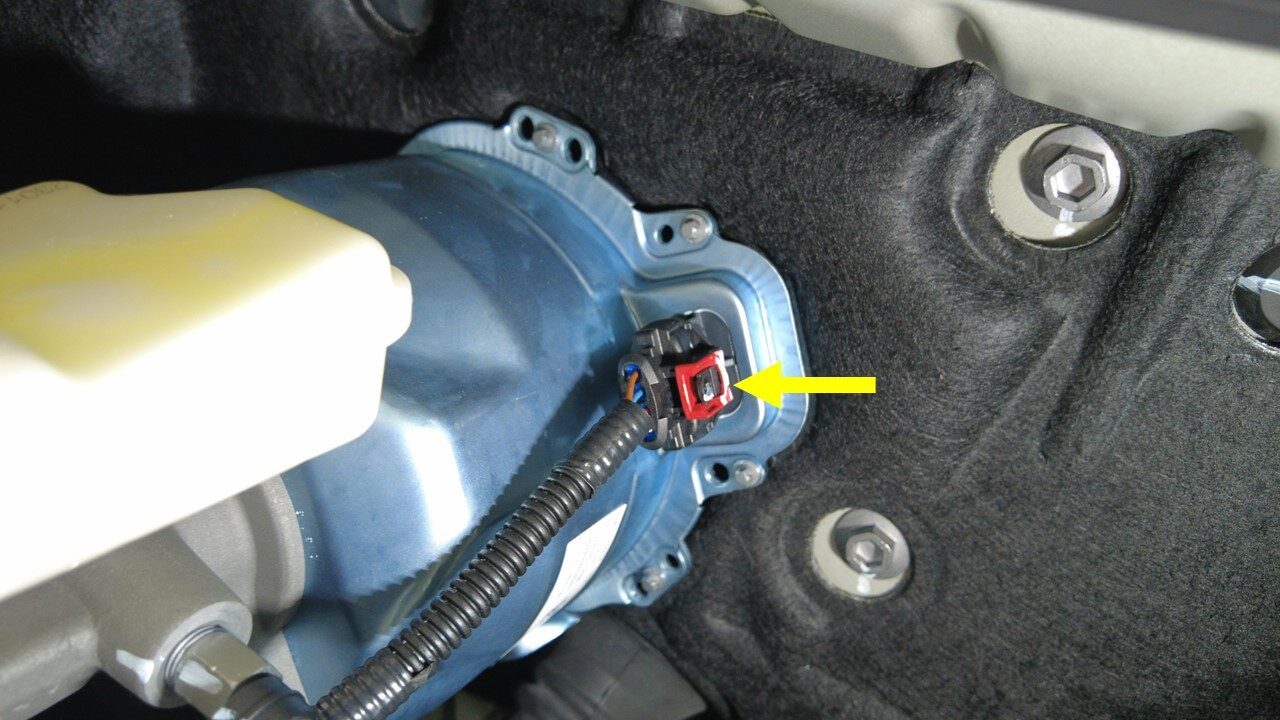

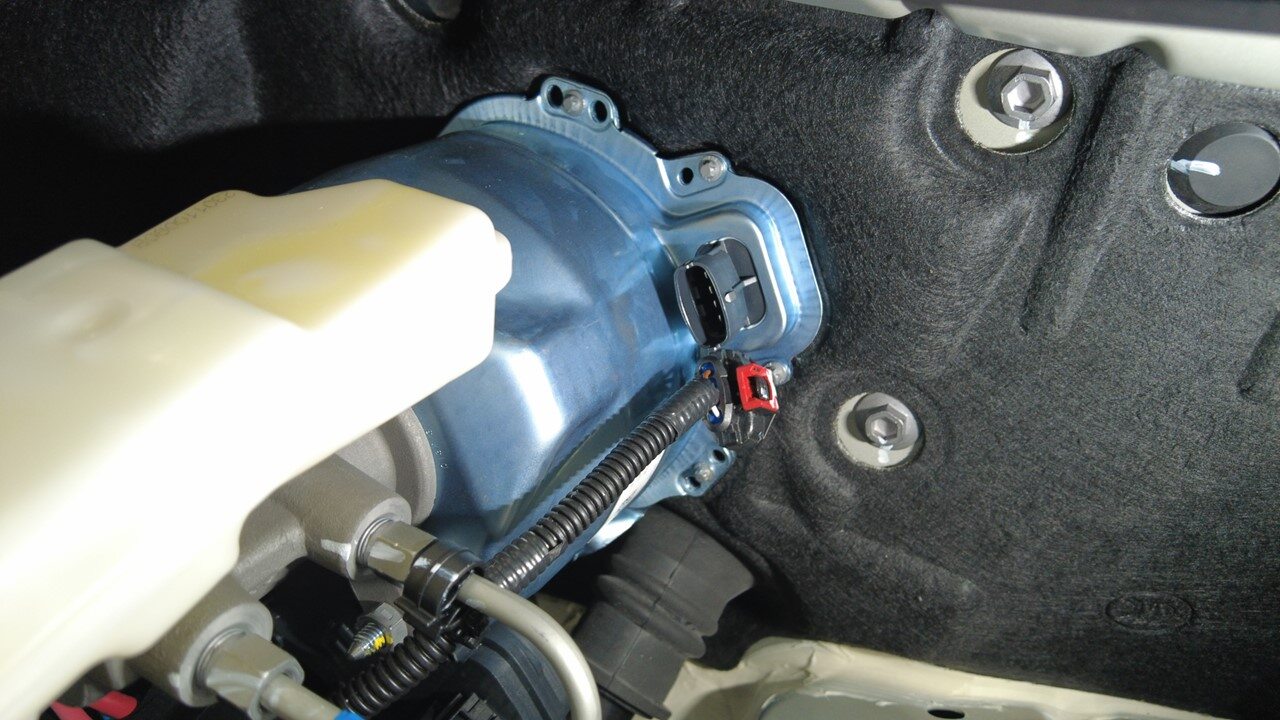

  34. 断开制动助力器总成上的连接器
    注
    1 个连接器，松开锁片

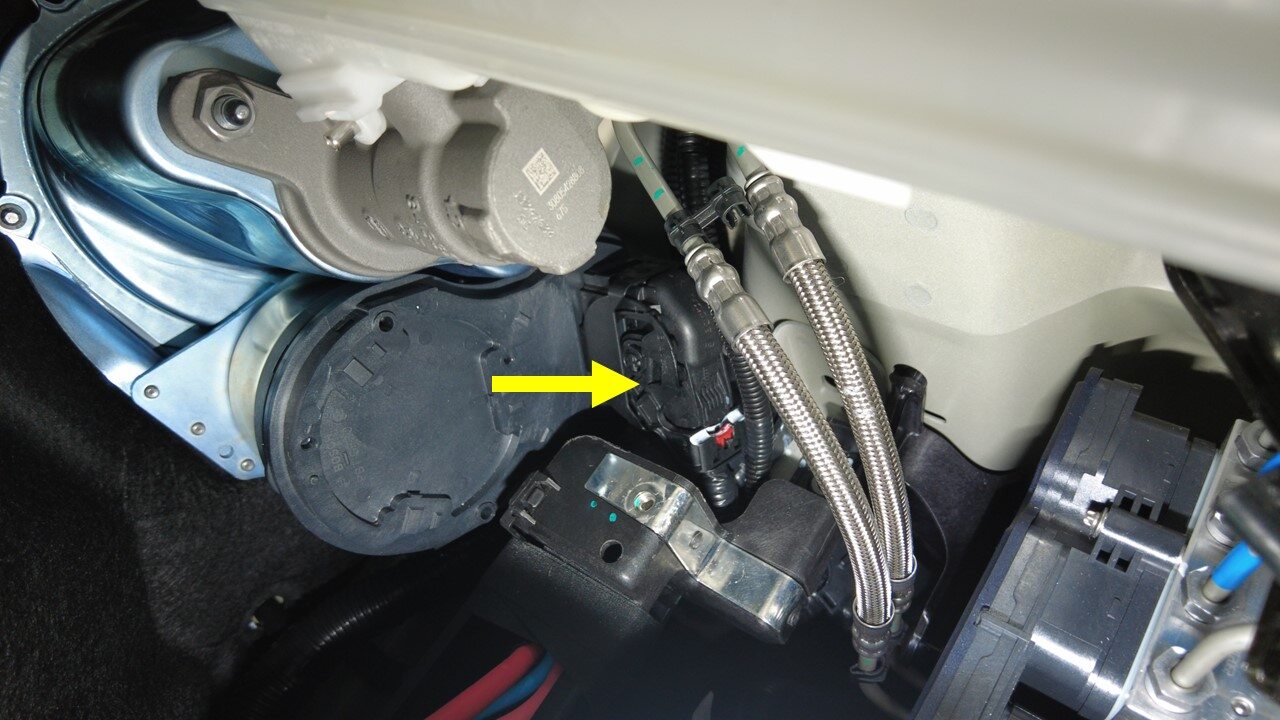

  35. 断开制动助力器总成上的线束连接器
    注
    1 个连接器，1 个连接器；按下锁片并转动以松开

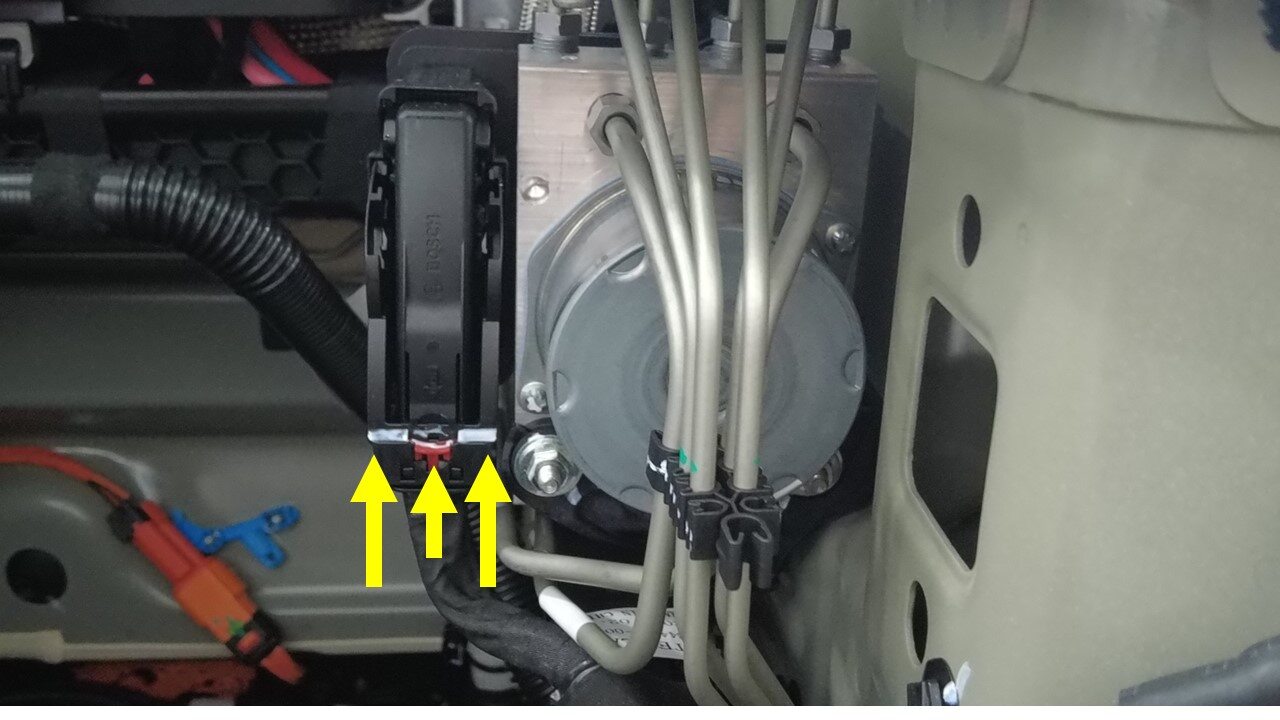

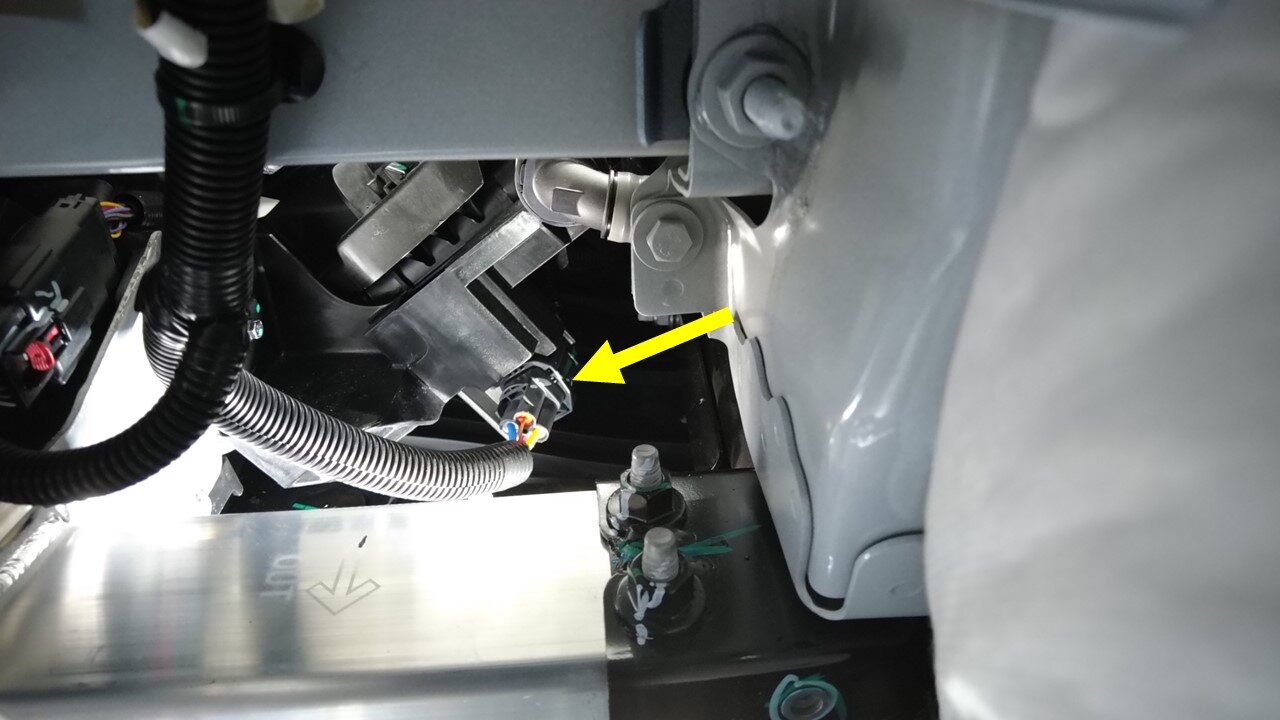

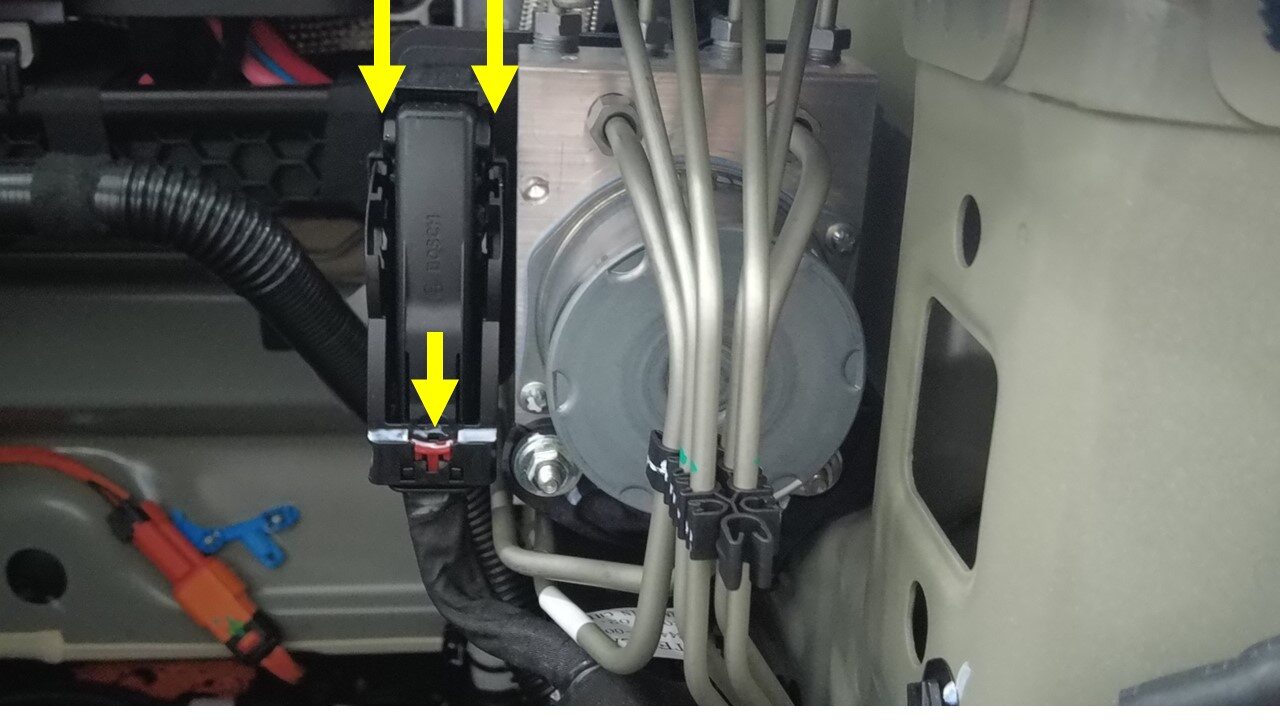

  36. 断开液压控制单元连接器
    注
    1 个连接器，1 个连接器；按下锁片并转动以松开

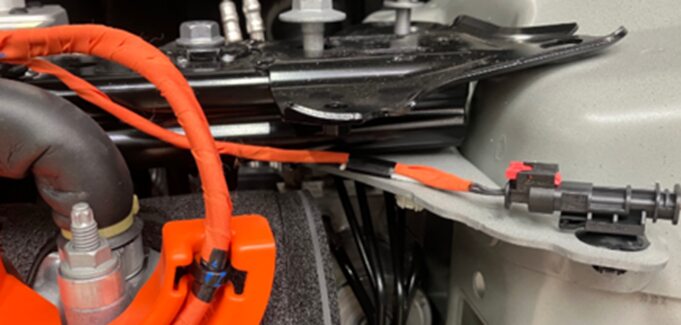

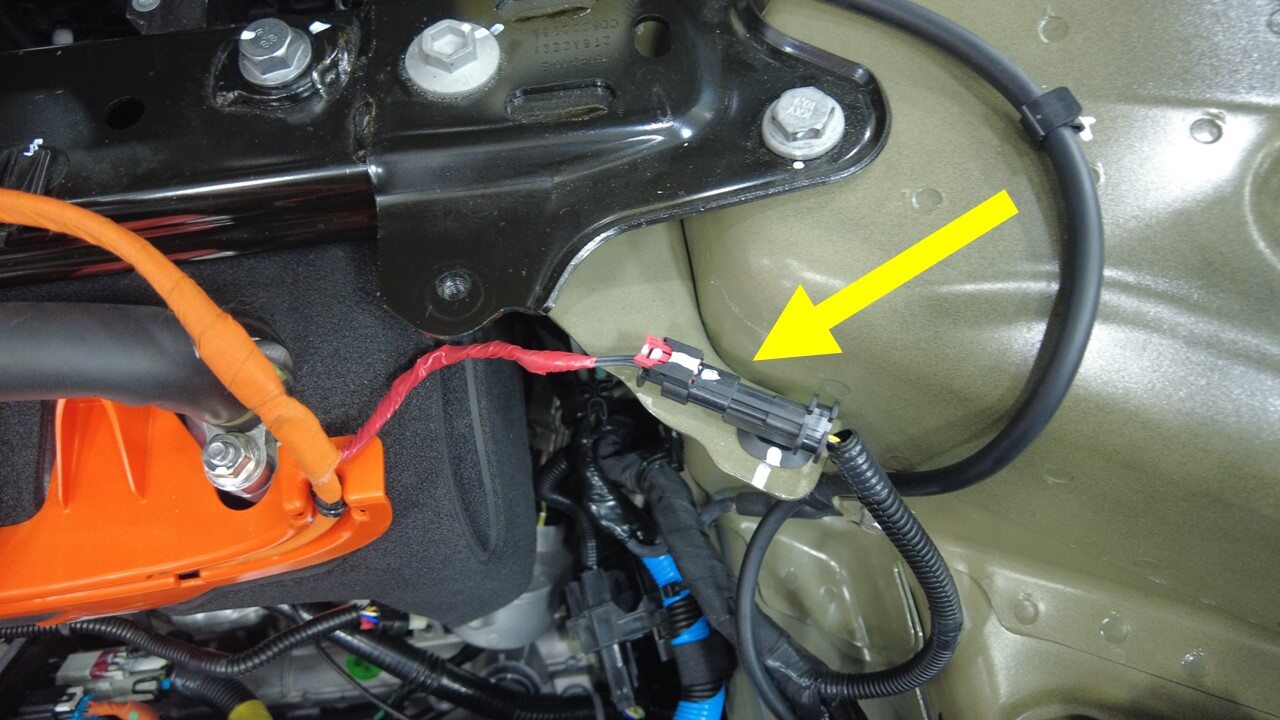

  37. 断开高压互锁回路 (HVIL) 连接器
    注
    1 个锁定连接器；切勿向下按压红色锁片；拉动红色锁片使锁脱离；再次拉动松开连接器
  38. 将清洗器软管从左前车架纵梁区域拆下
    注
    1 个卡子

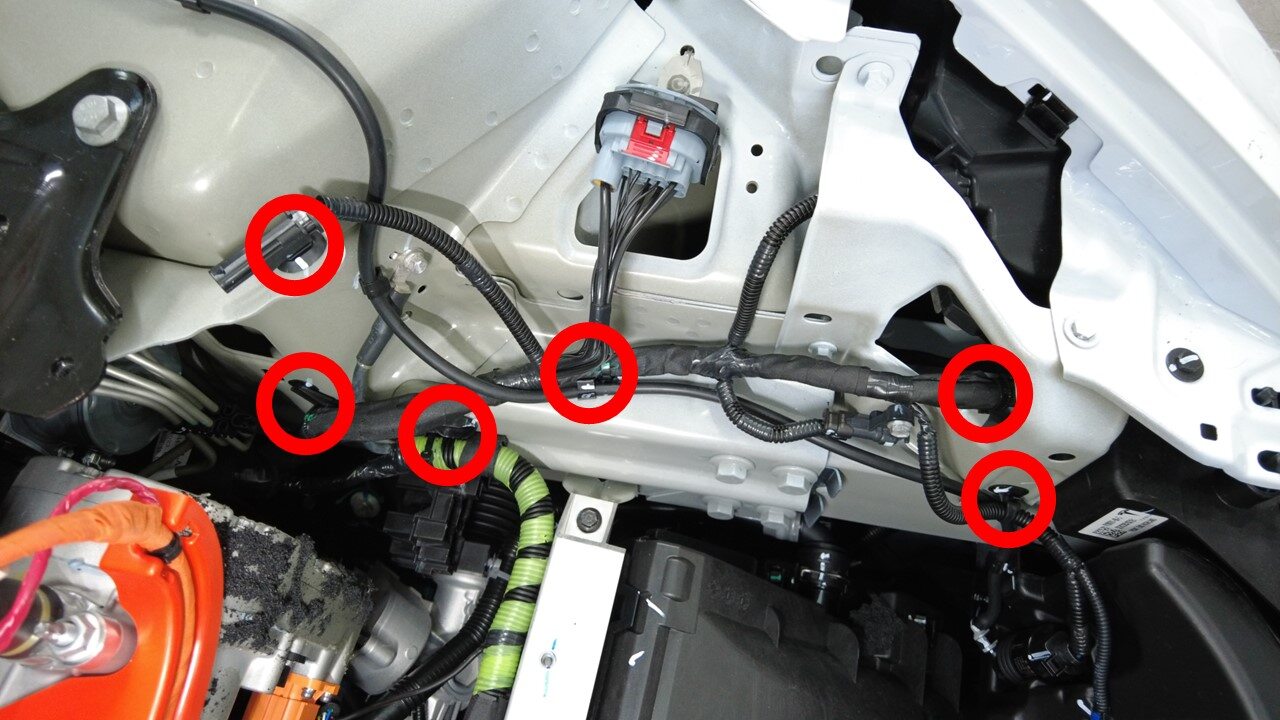

  39. 松开左前车架纵梁区域周围的前部线束夹
    注
    6 个卡子

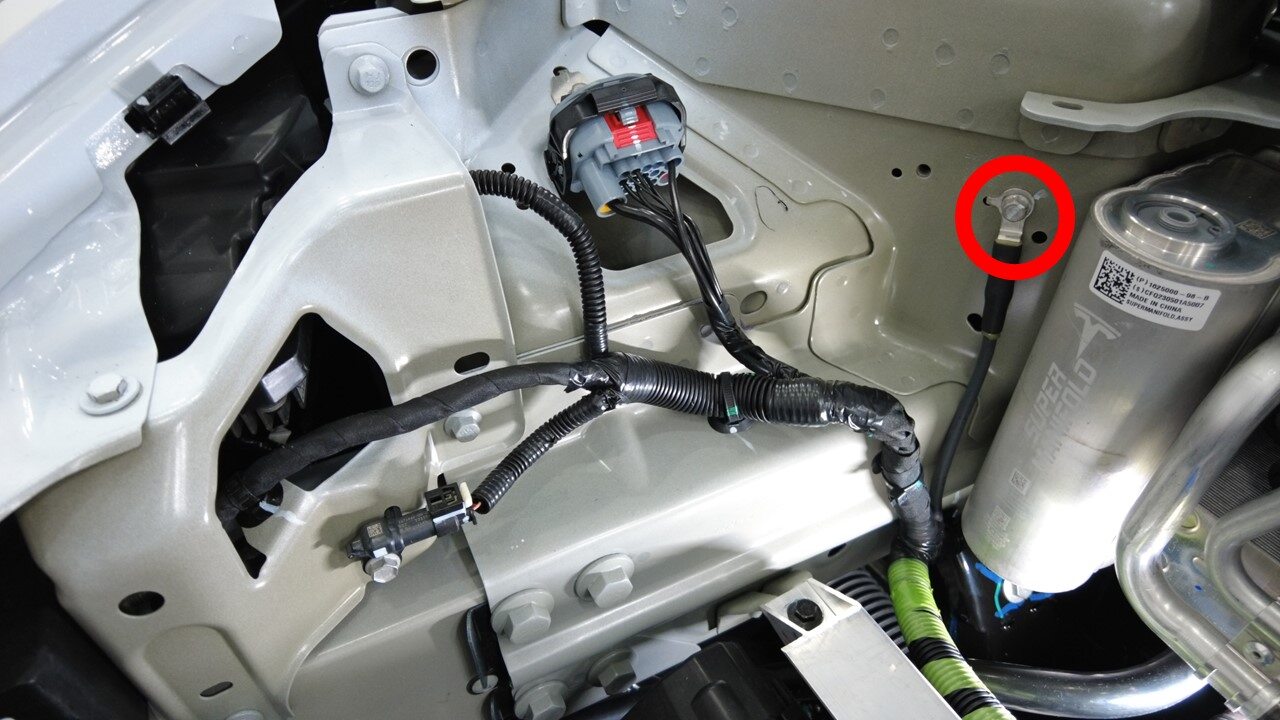

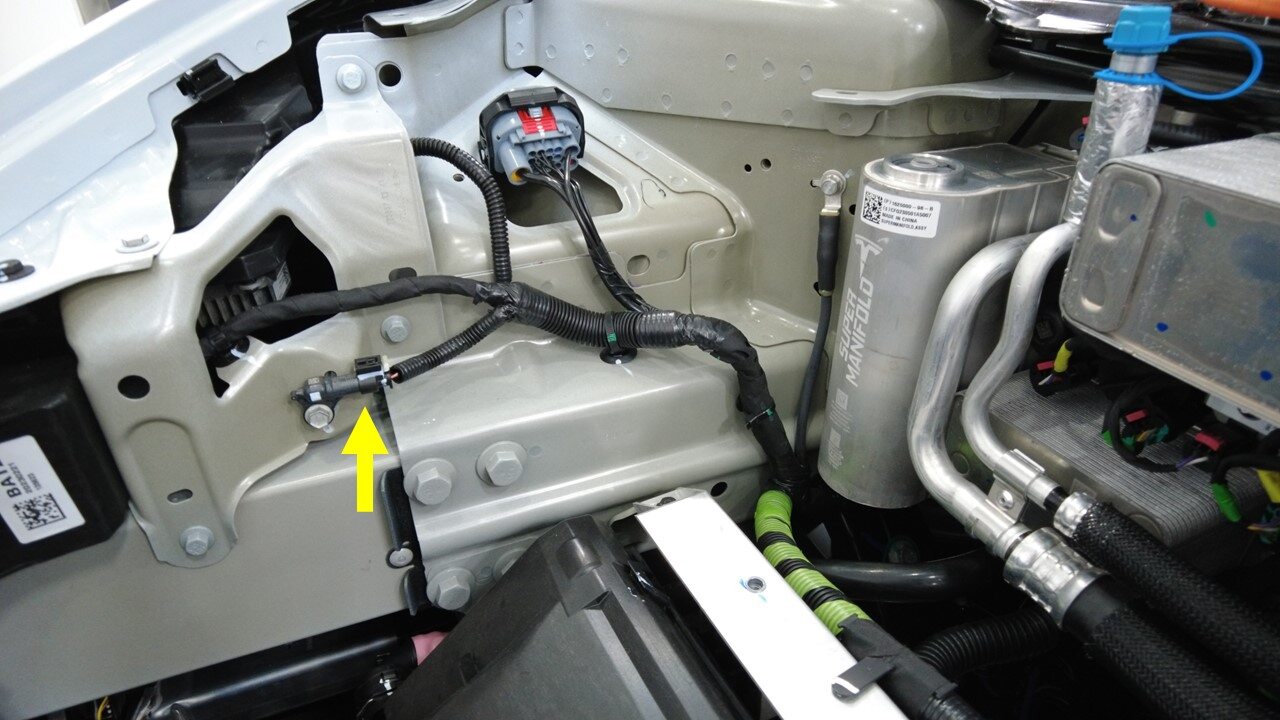

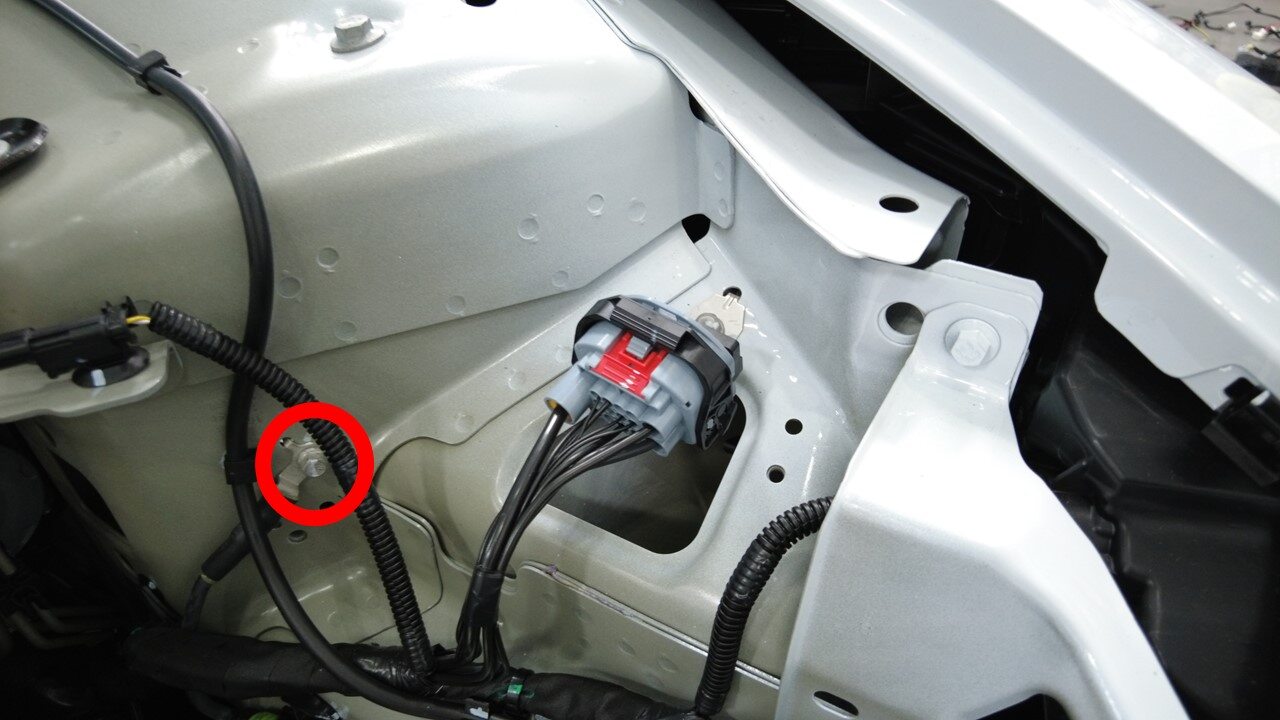

  40. 拆下左前减震塔周围的前部线束接地端子
    注
    1 个螺栓，10 毫米，8 Nm；检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用

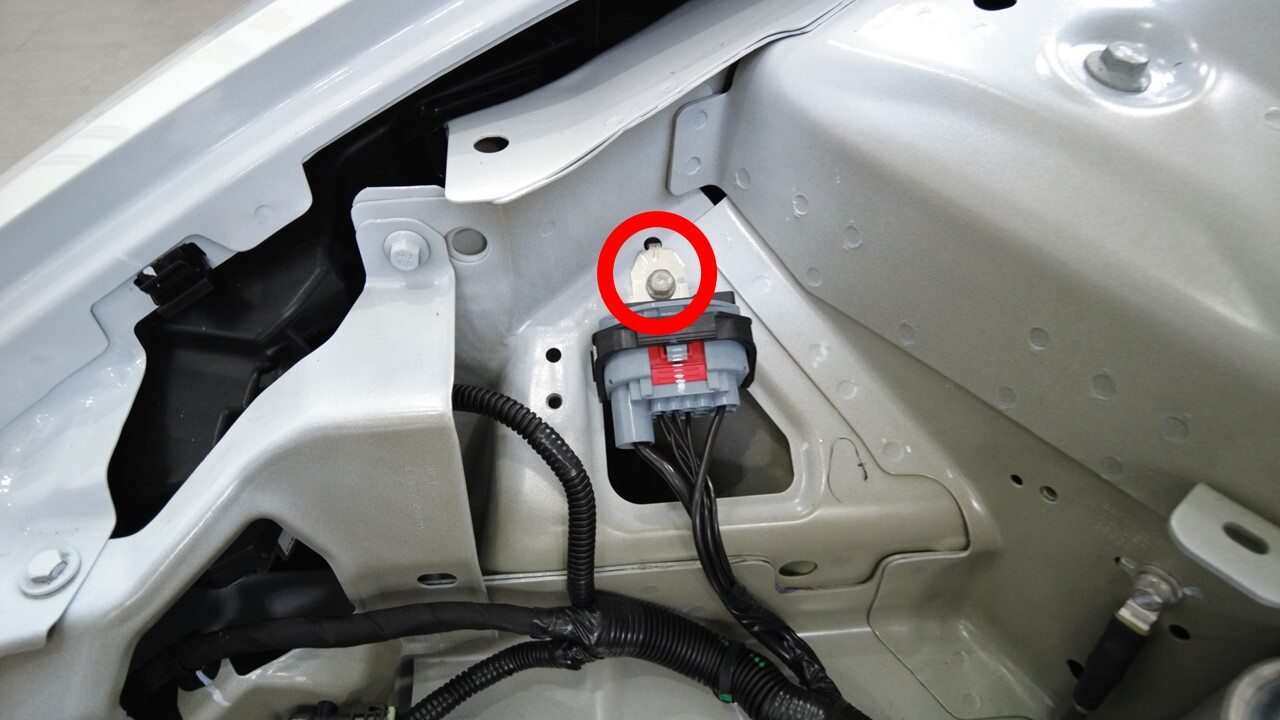

  41. 拆下左前线束测试接头
    注
    1 个螺栓，10 毫米，8 Nm；检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用

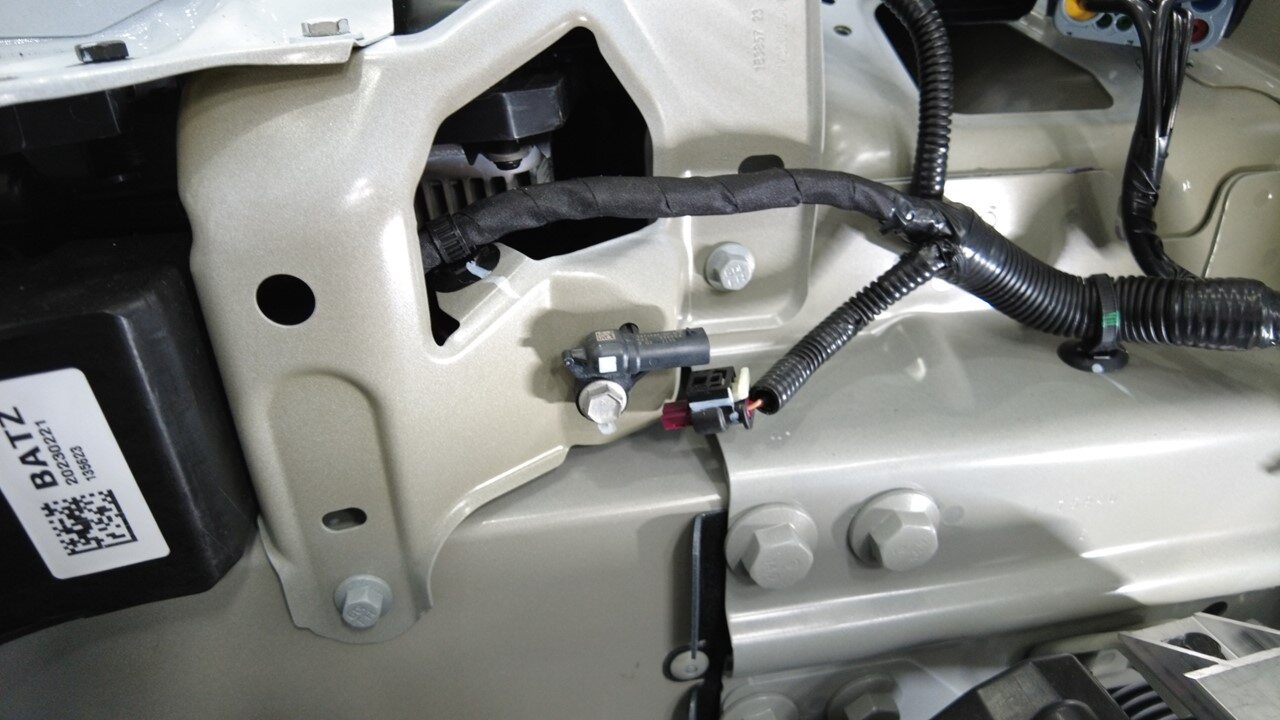

  42. 断开左前加速传感器连接器
    注
    1 个连接器，松开锁片

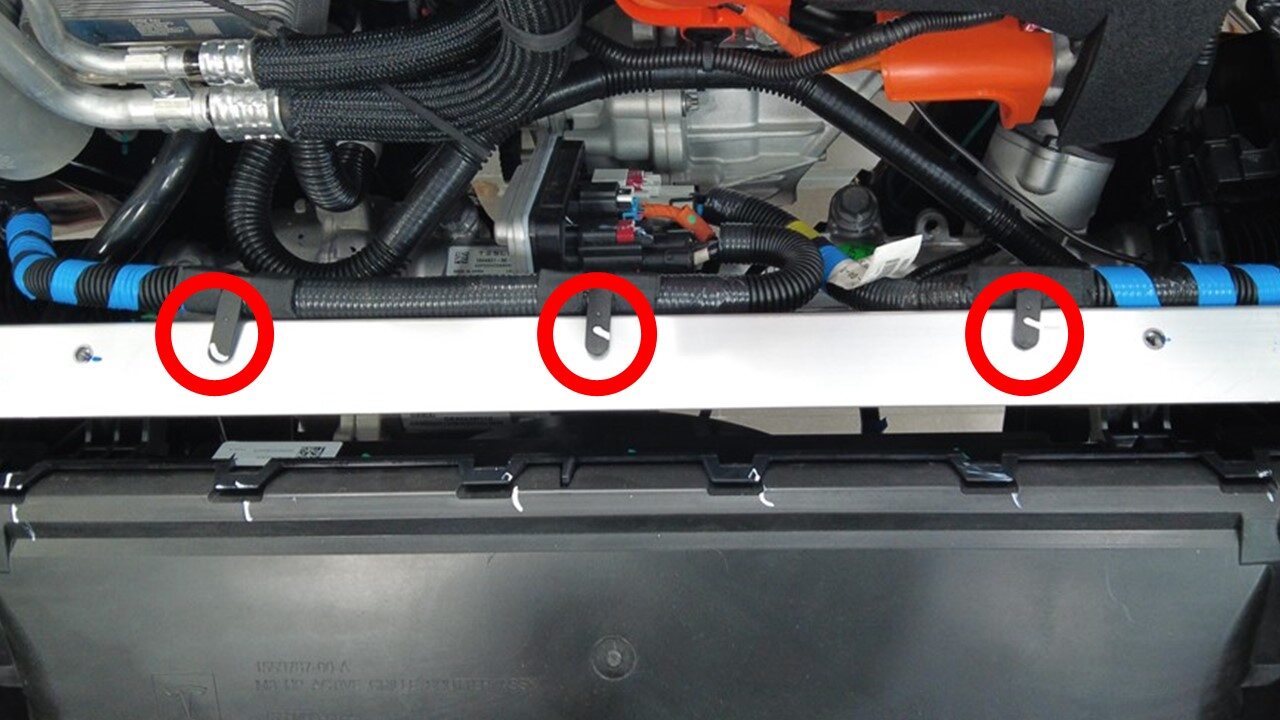

  43. 将前部线束夹从前备箱加强支架上松开
    注
    3 个卡子

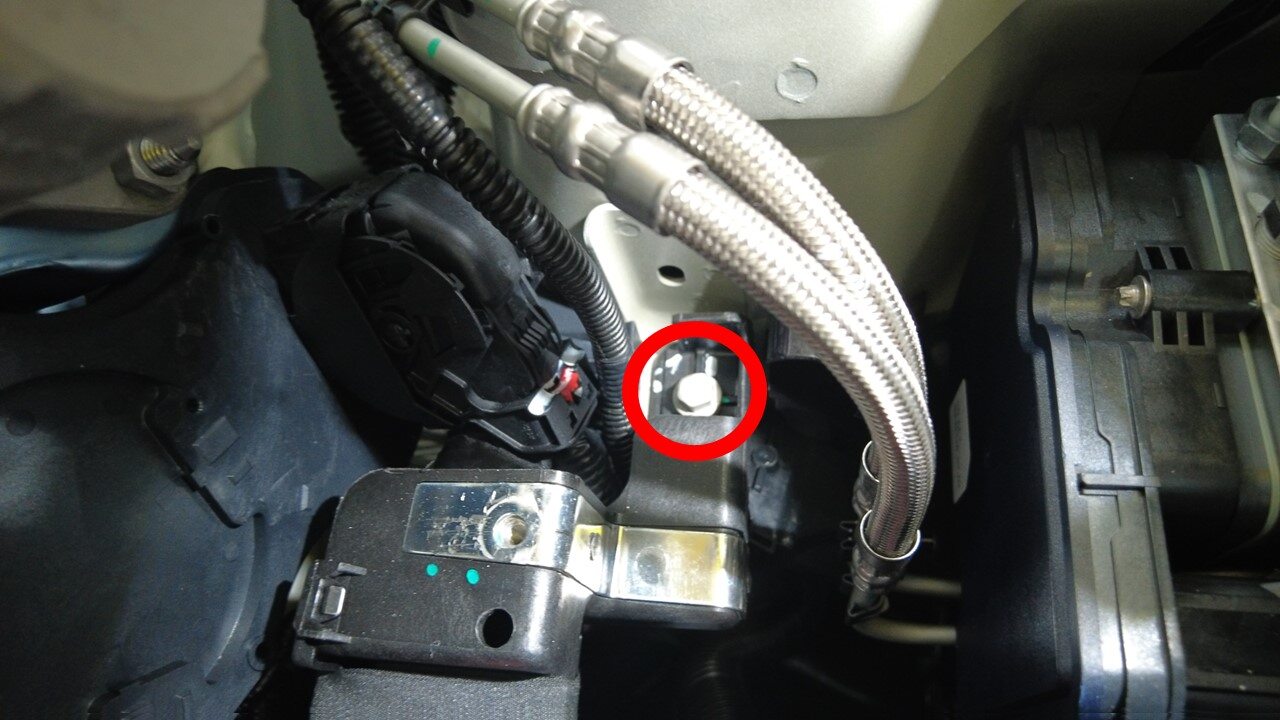

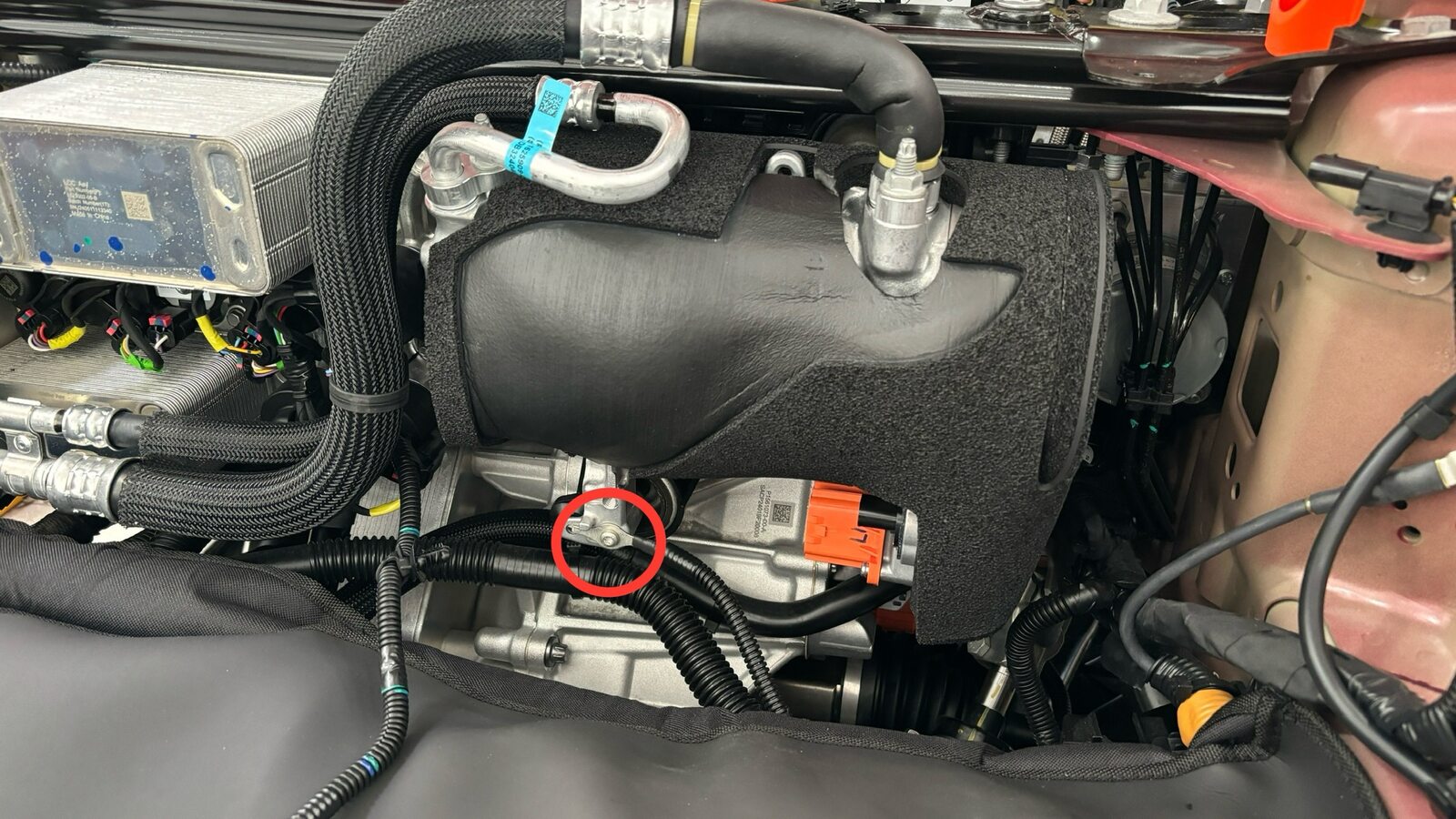

  44. 拆卸空调压缩机接地带
    注
    1 个螺栓，T25，7 Nm

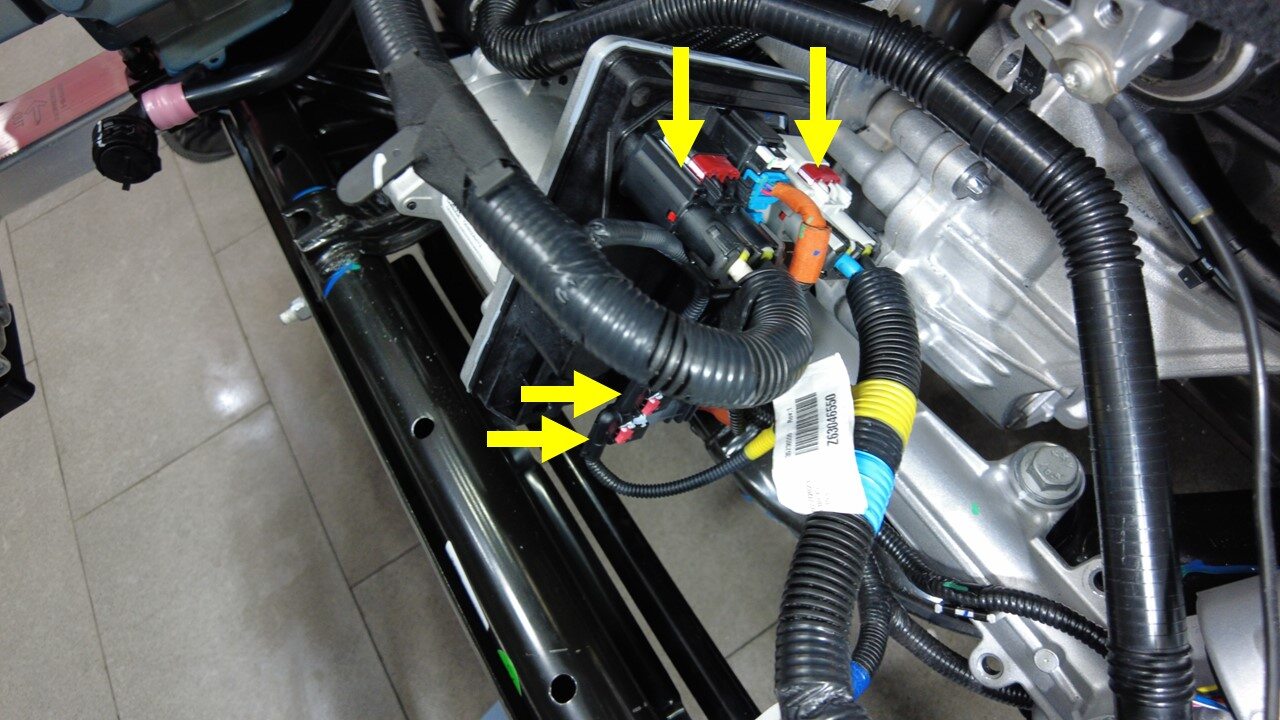

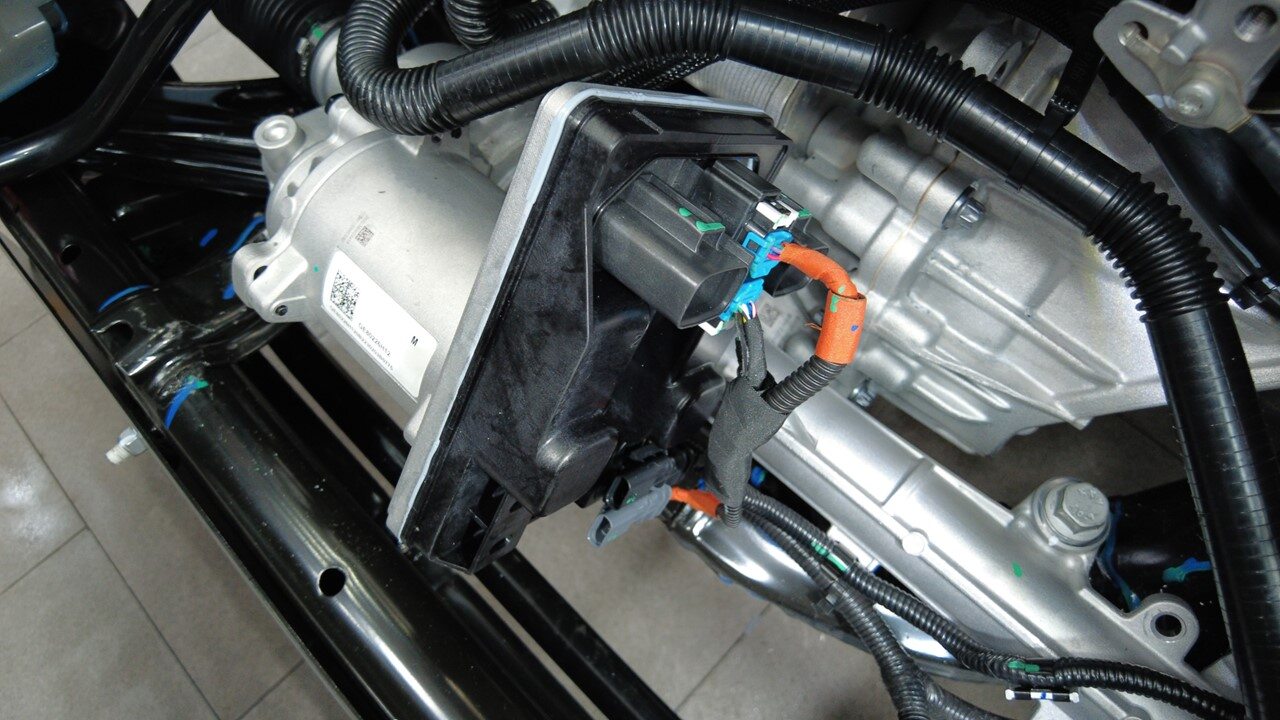

  45. 断开转向机总成连接器
    注
    4 个连接器；松开锁片

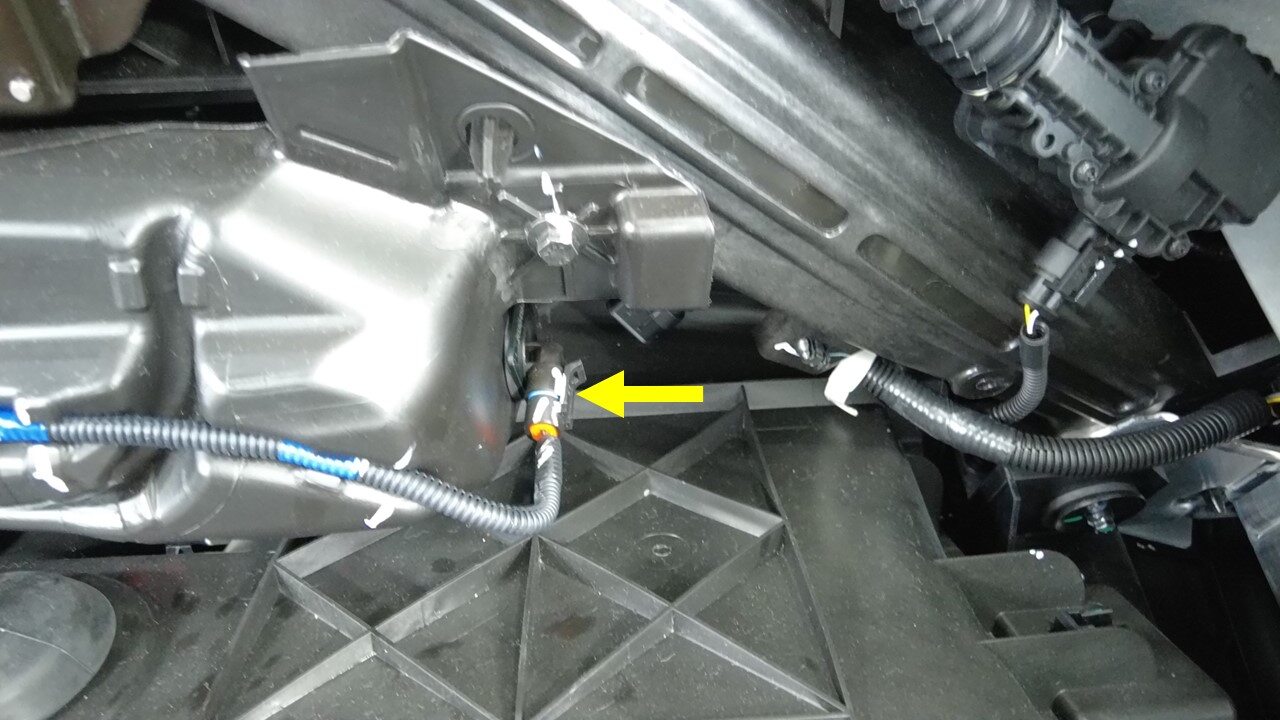

  46. 断开前驱动单元前副车架线束
    注
    1 个连接器，松开锁片
  47. 松开将散热器出口软管固定到车辆左侧的卡子
    注
    1 个卡子

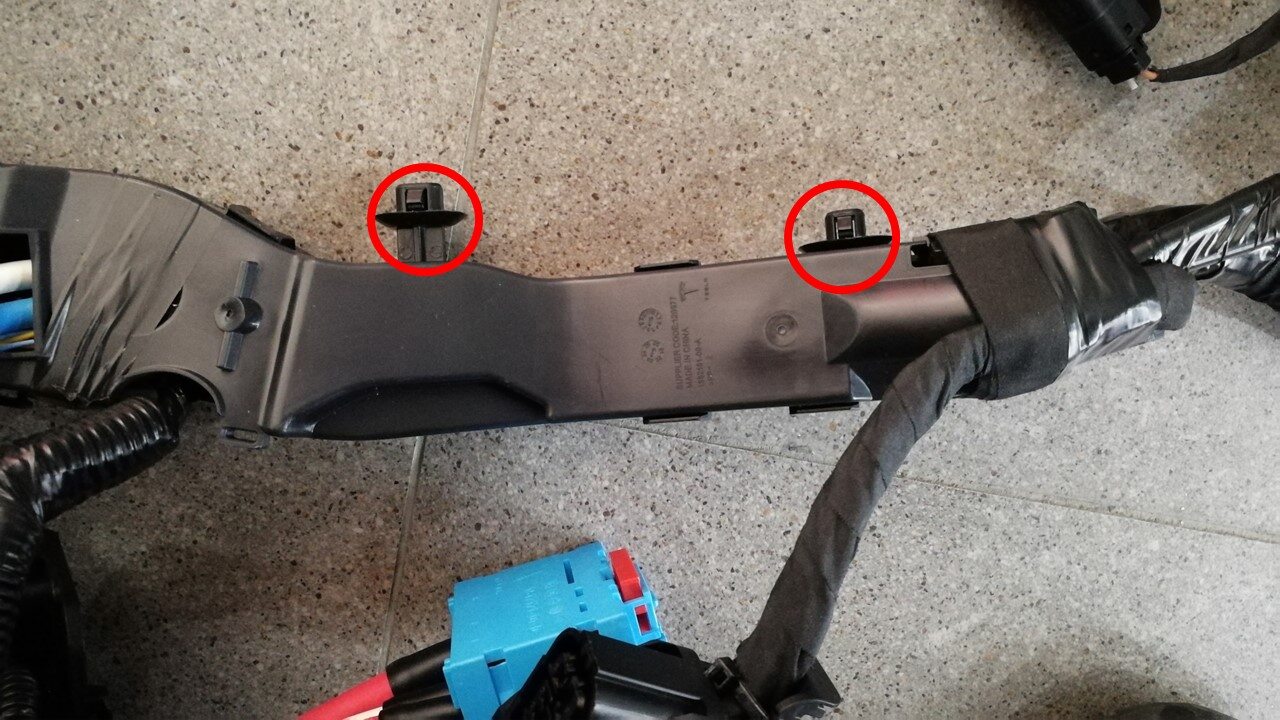

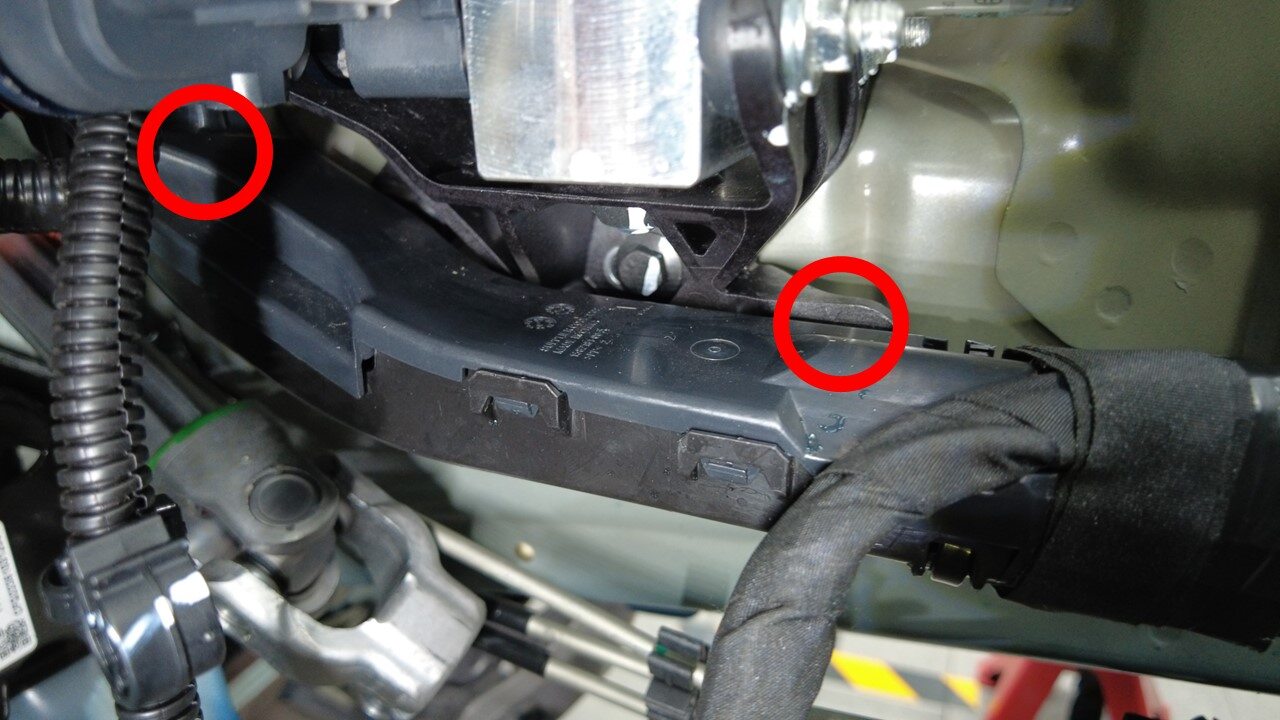

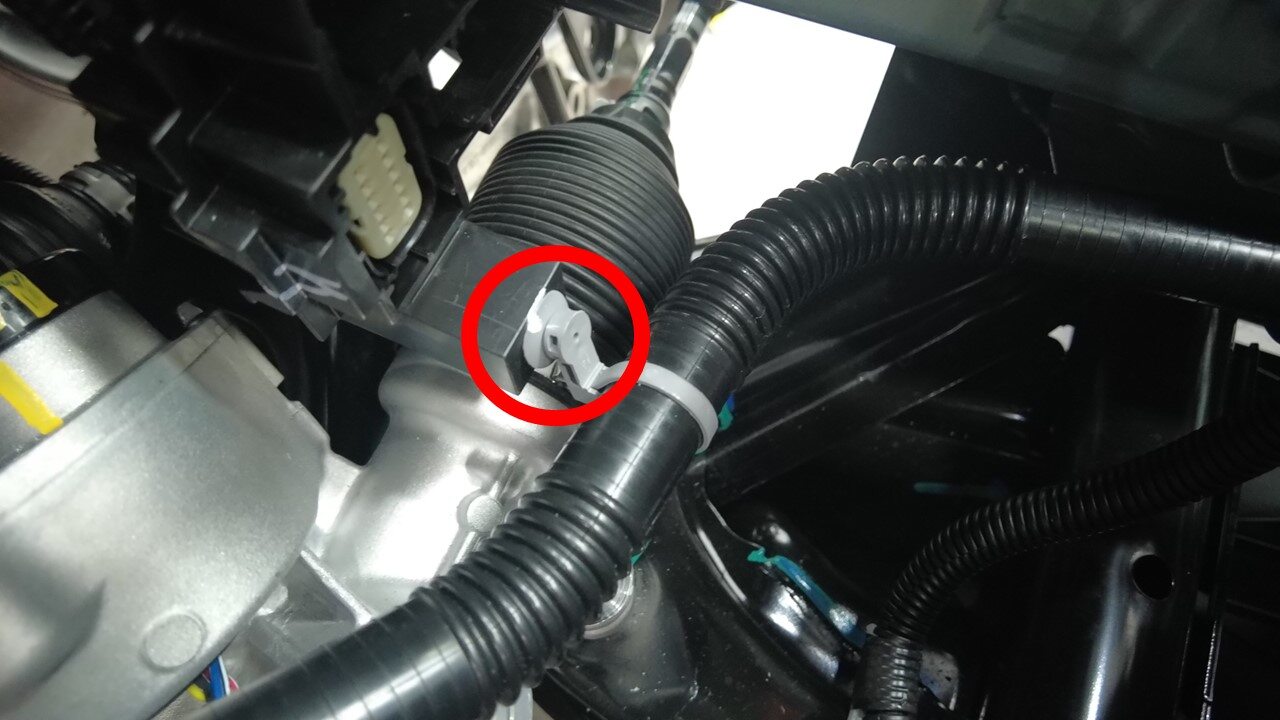

  48. 拆下转向机线束支架卡子，然后将支架从车辆上取下
    注
    2 个卡子

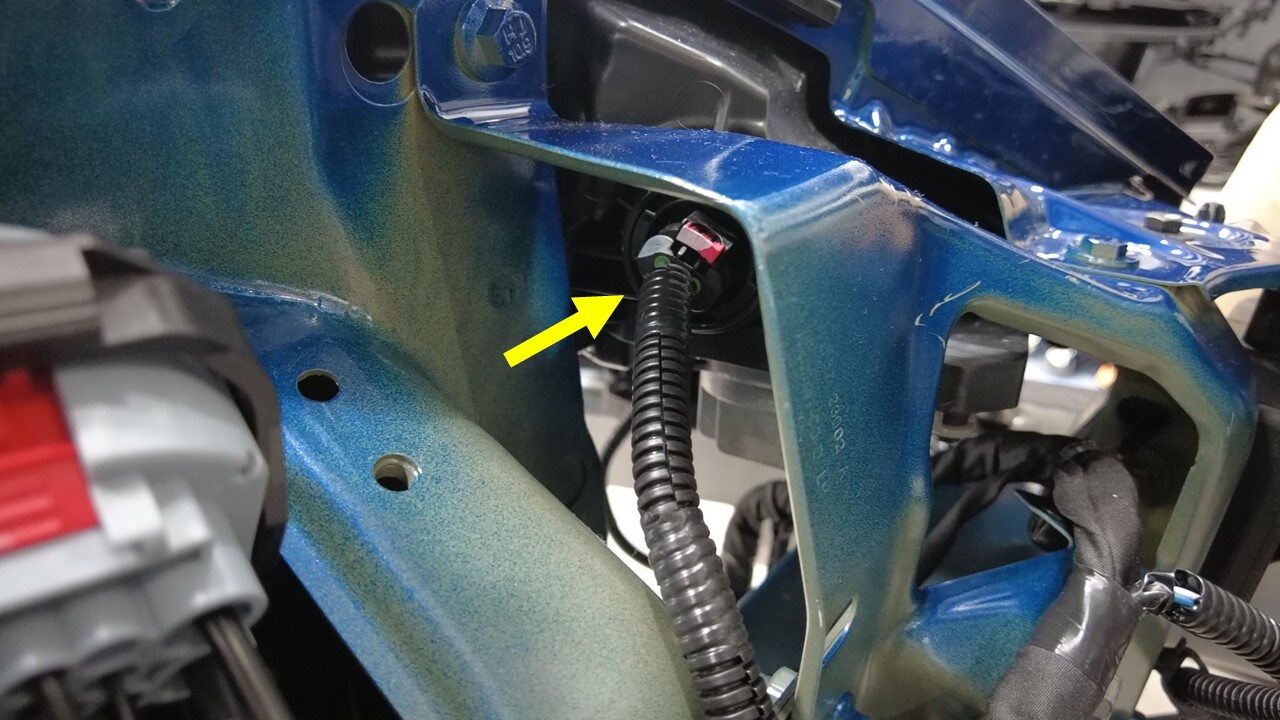

  49. 断开 LH 前照灯
    注
    1 个连接器；拉动锁片以分开锁止机构；再次拉动以松开连接器；请勿向下按压锁片；连接器类型可能会有所不同

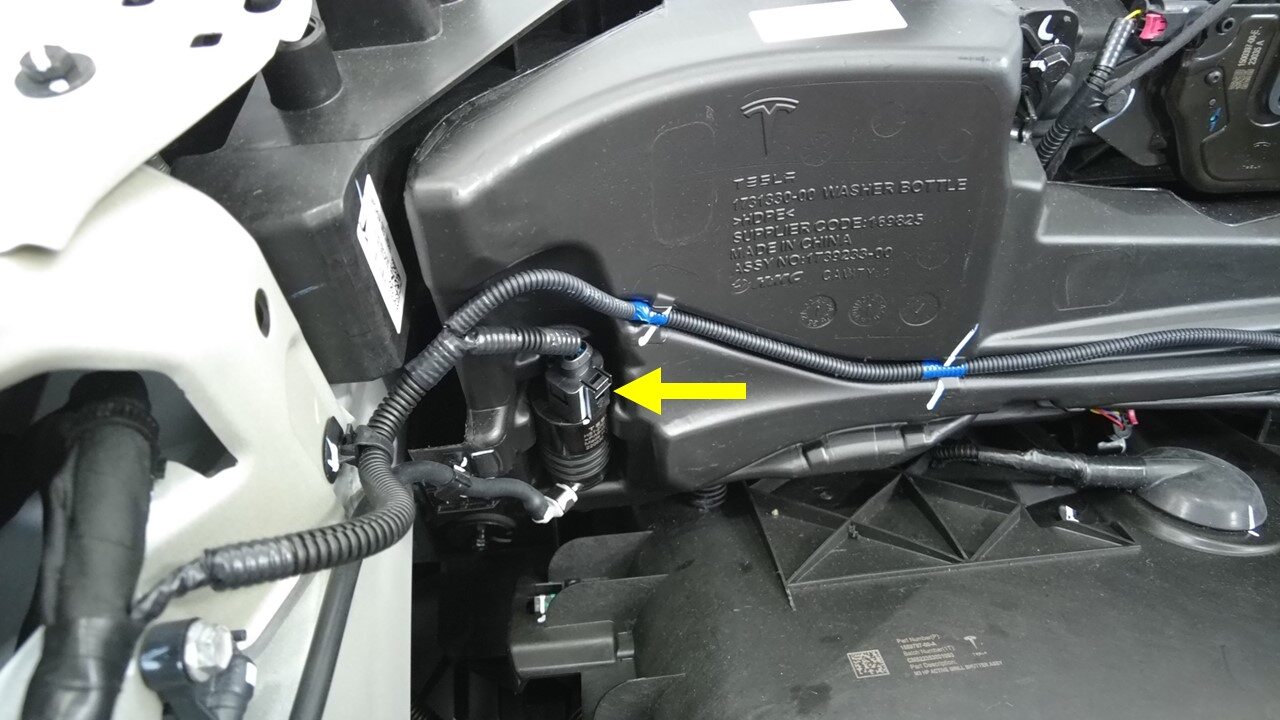

  50. 断开清洗器泵连接器
    注
    1 个连接器
  51. 断开液位传感器连接器
    注
    1 个连接器

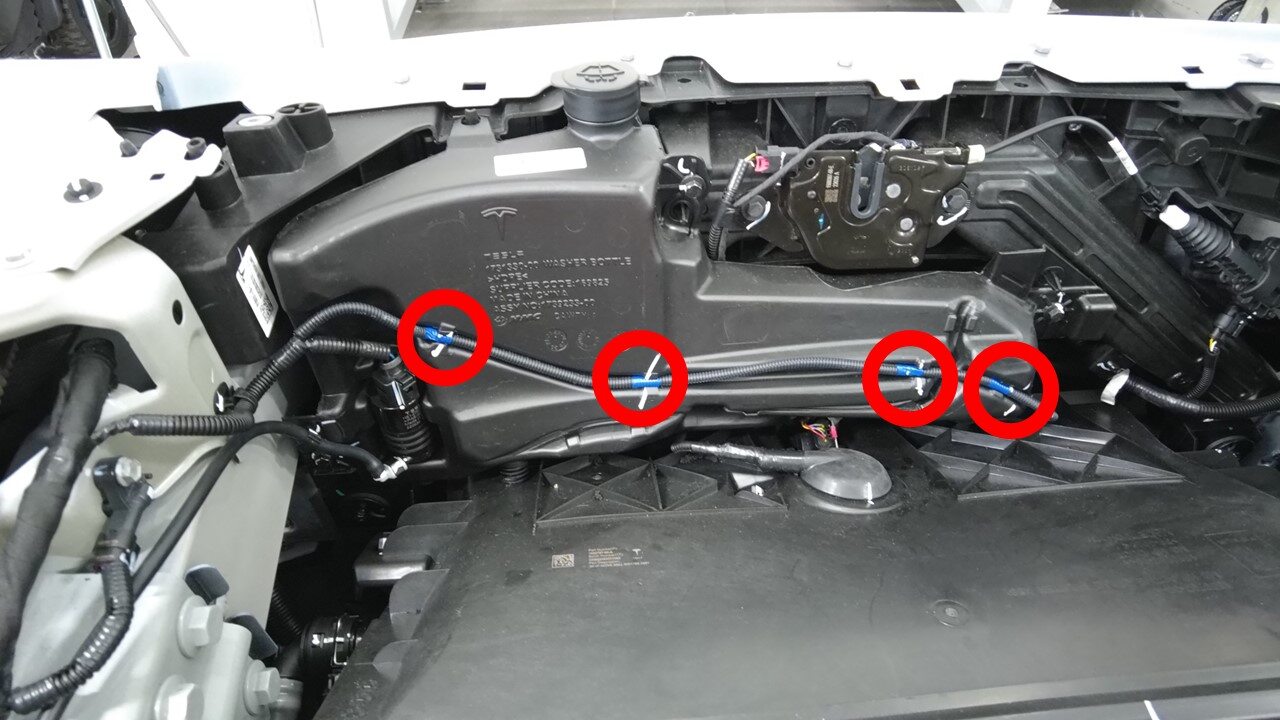

  52. 将液位传感器线束从清洗器储液罐上松开
    注
    4 个卡子

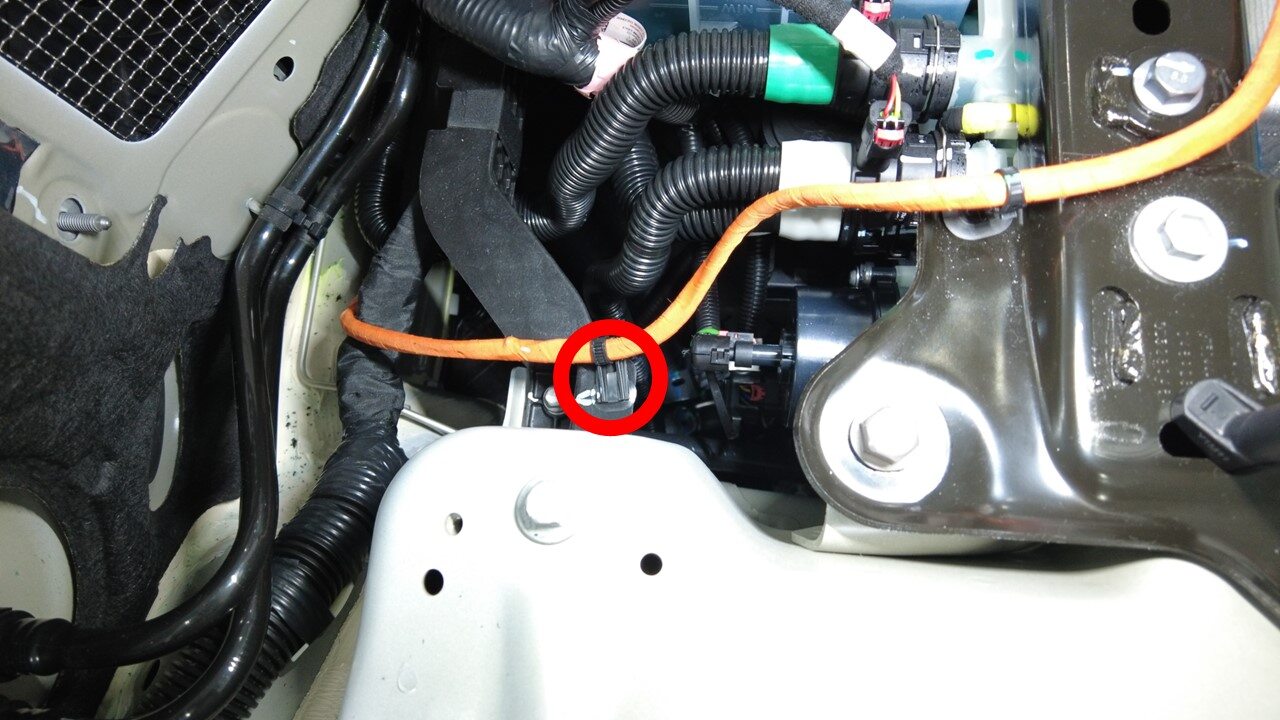

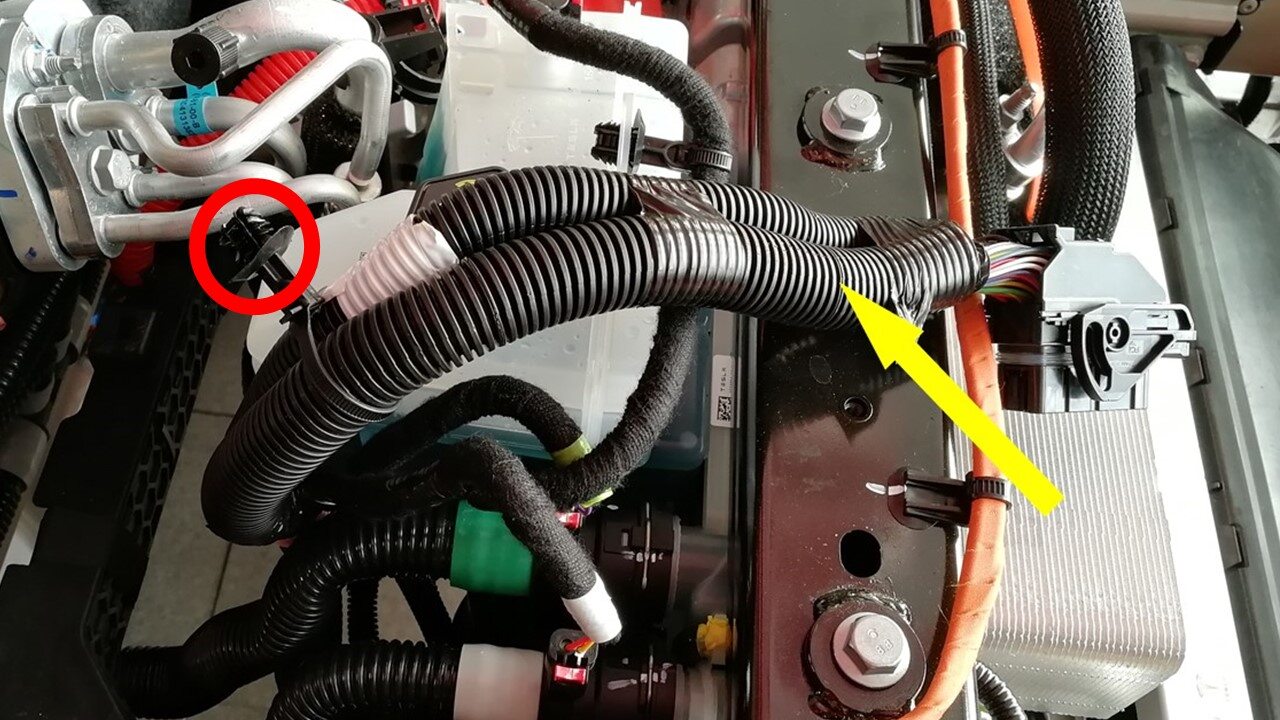

  53. 将空调压缩机线束夹从前部线束支架上拆下
    注
    1 个卡子

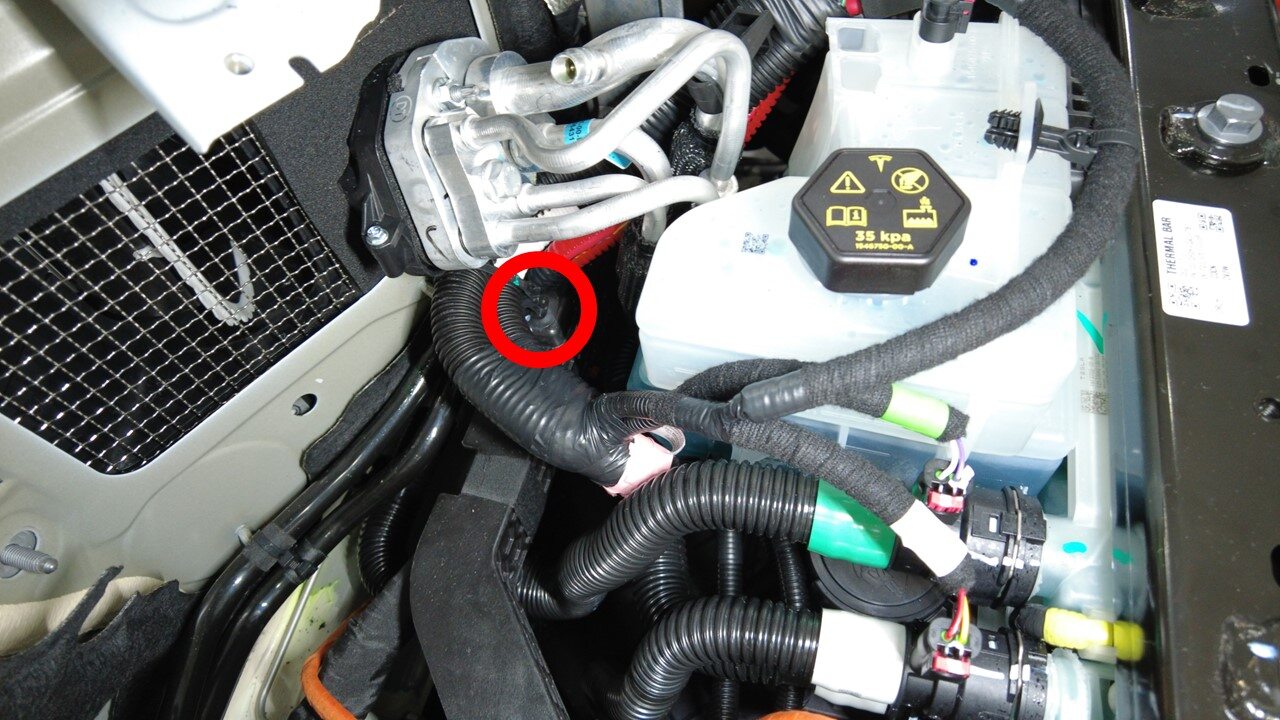

  54. 将温度系统子线束夹从前部线束支架上拆下，然后移到一旁
    注
    1 个卡子
  55. 松开右前车架纵梁区域周围的前部线束夹
    注
    4 个卡子
  56. 拆下右前减震塔处的前部线束接地端子
    注
    1 个螺栓，10 毫米，8 Nm；检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用
  57. 拆下 RH 前车架纵梁区域周围的前部线束测试接线
    注
    1 个螺栓，10 毫米，8 Nm；检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用
  58. 断开右前加速传感器连接器
    注
    1 个连接器，松开锁片

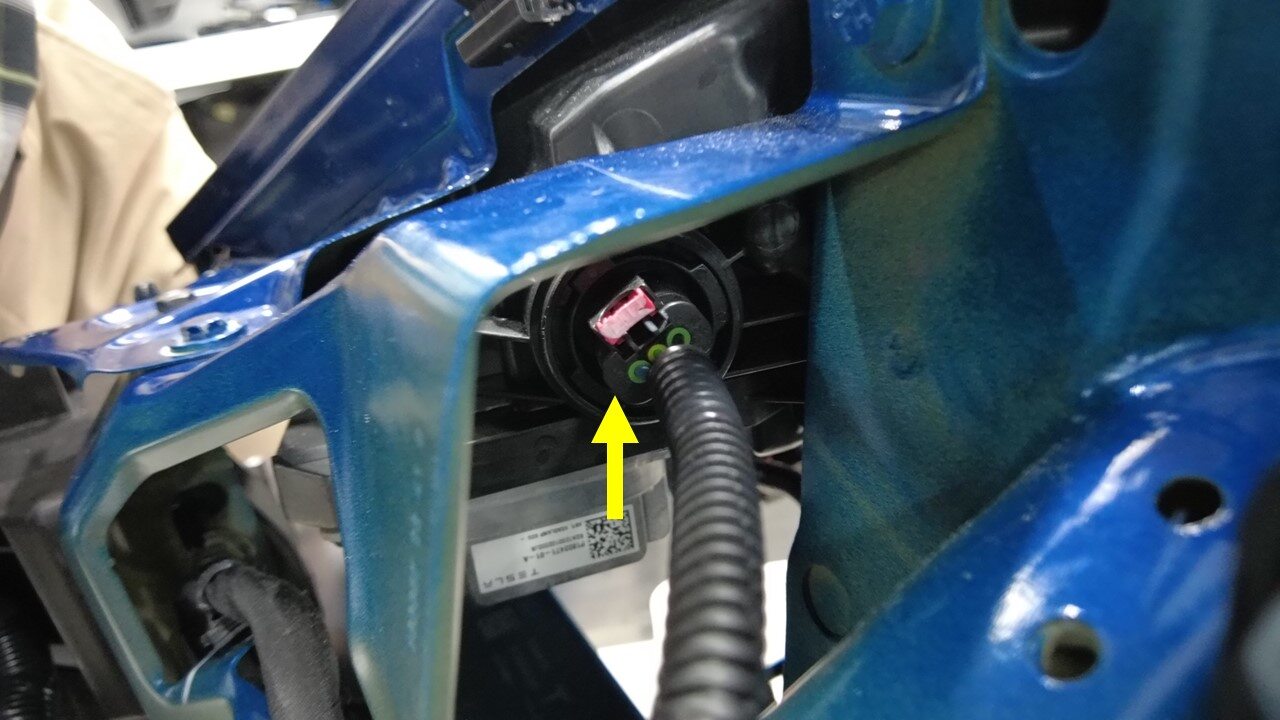

  59. 断开 RH 前照灯连接器
    注
    1 个锁定连接器；切勿向下按压红色锁片；拉动红色锁片使锁脱离；再次拉动松开连接器

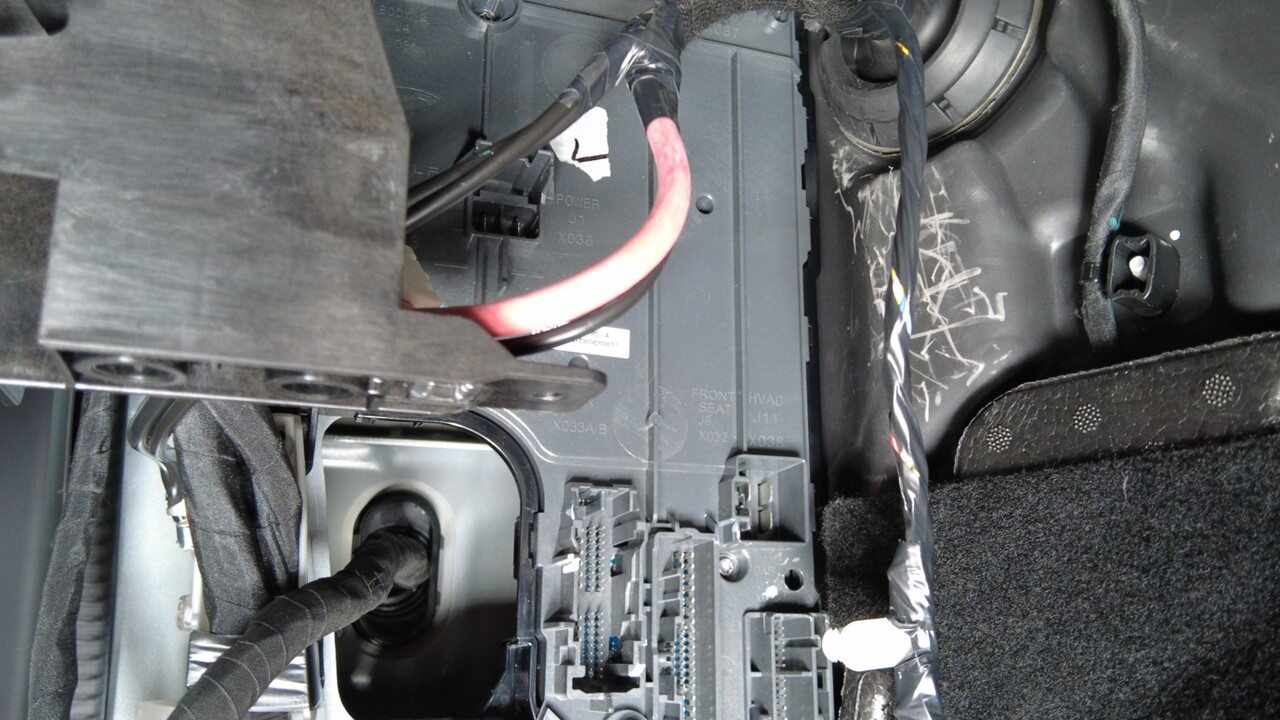

  60. 拆下并弃用将直流-直流正极电缆固定到 RH 车身控制器的螺母。
  61. 移走轮挡。
  62. 在协助下，将车辆移到举升机上。
    警告
    仅允许以极慢速度将车辆稳妥地推动一小段距离。
  63. 拆下 LH 和 RH 前轮。请参阅 轮毂总成（拆卸和安装）。
  64. 拆下 LH 和 RH 前侧轮拱内衬。请参阅 轮拱内衬 - 前 - 左侧 ((拆卸和更换))。
  65. 拆下右前轮毂内衬区域后部侧转向灯和摄像头线束的前部线束夹
    注
    1 个卡子

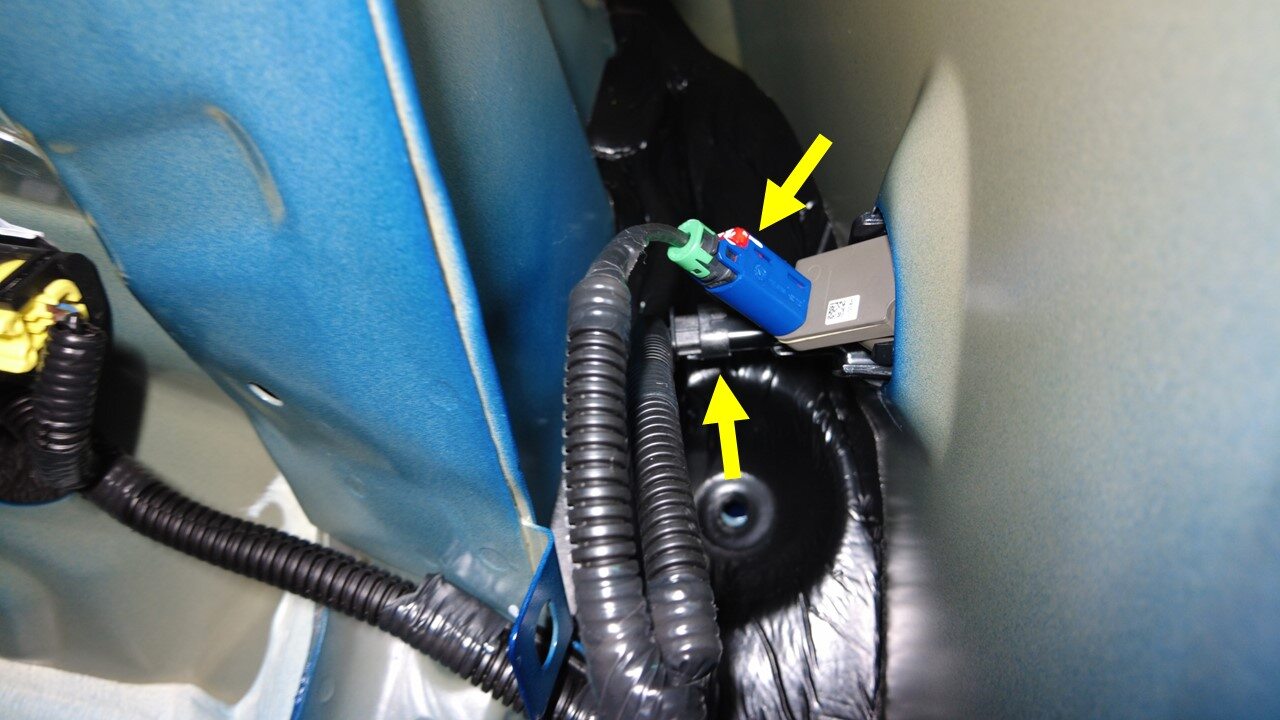

  66. 断开 RH 侧转向灯和摄像头的前部线束连接器
    注
    2 个连接器；松开锁片
  67. 断开 RH 前轮转速传感器
    注
    1 个连接器，松开锁片

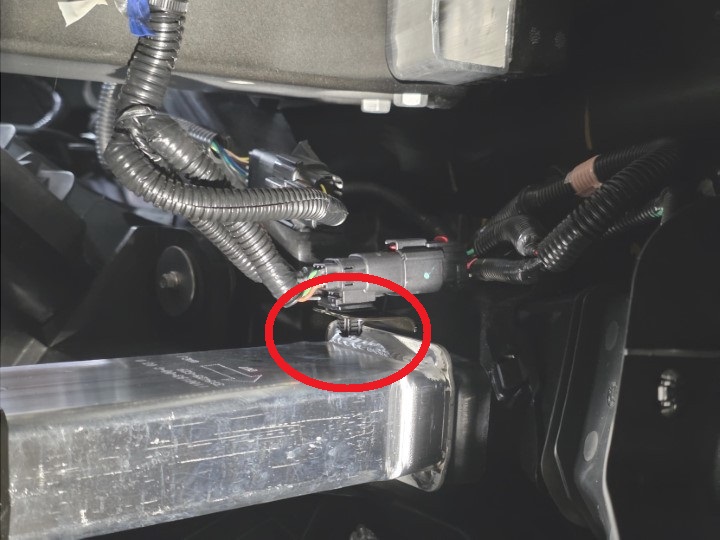

  68. 松开将前部线束固定到前保险杠饰板线束连接器的夹子
    注
    1 个卡子
  69. 将前部线束连接器从前饰板线束上断开
    注
    1 个连接器，松开锁片
  70. 断开右前支架线束的前部线束连接器
    注
    1 个连接器，松开锁片
  71. 从 RH 外侧纵梁区域拆下前部线束夹
    注
    2 个卡子

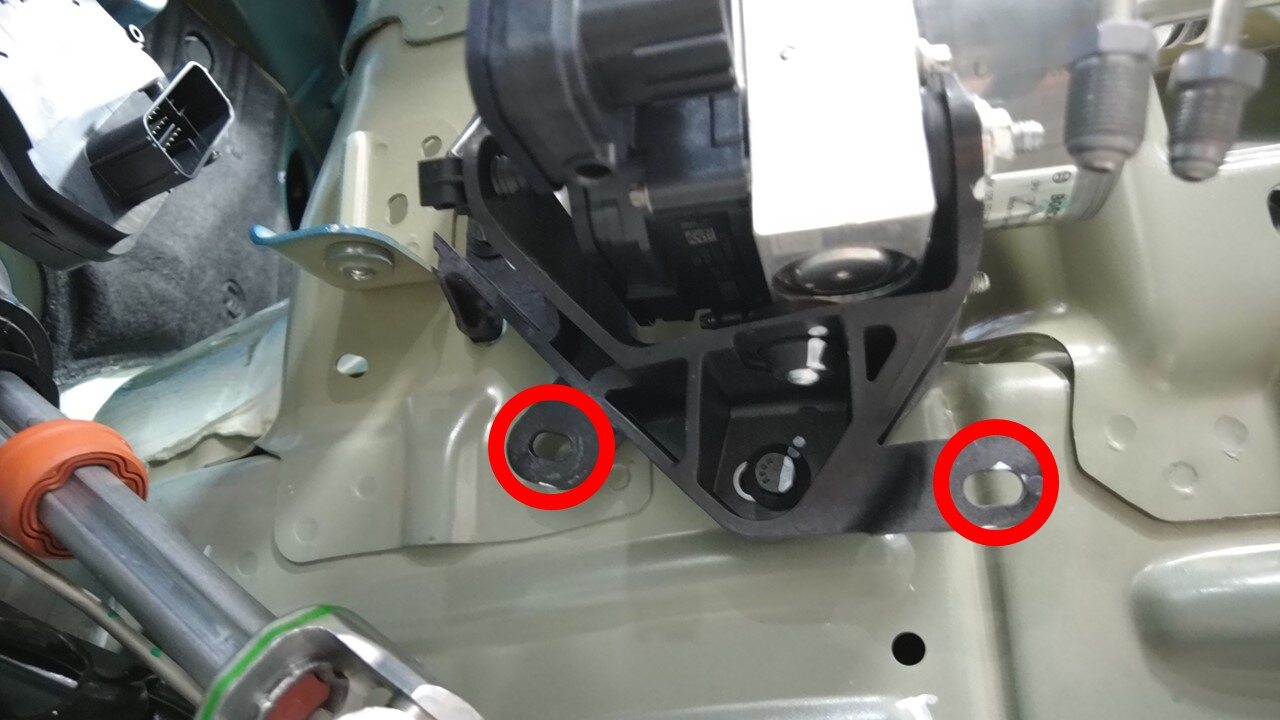

  72. 拆下将前部线束支架固定到车辆的螺栓
    注
    2 个螺栓，10 毫米，9 Nm

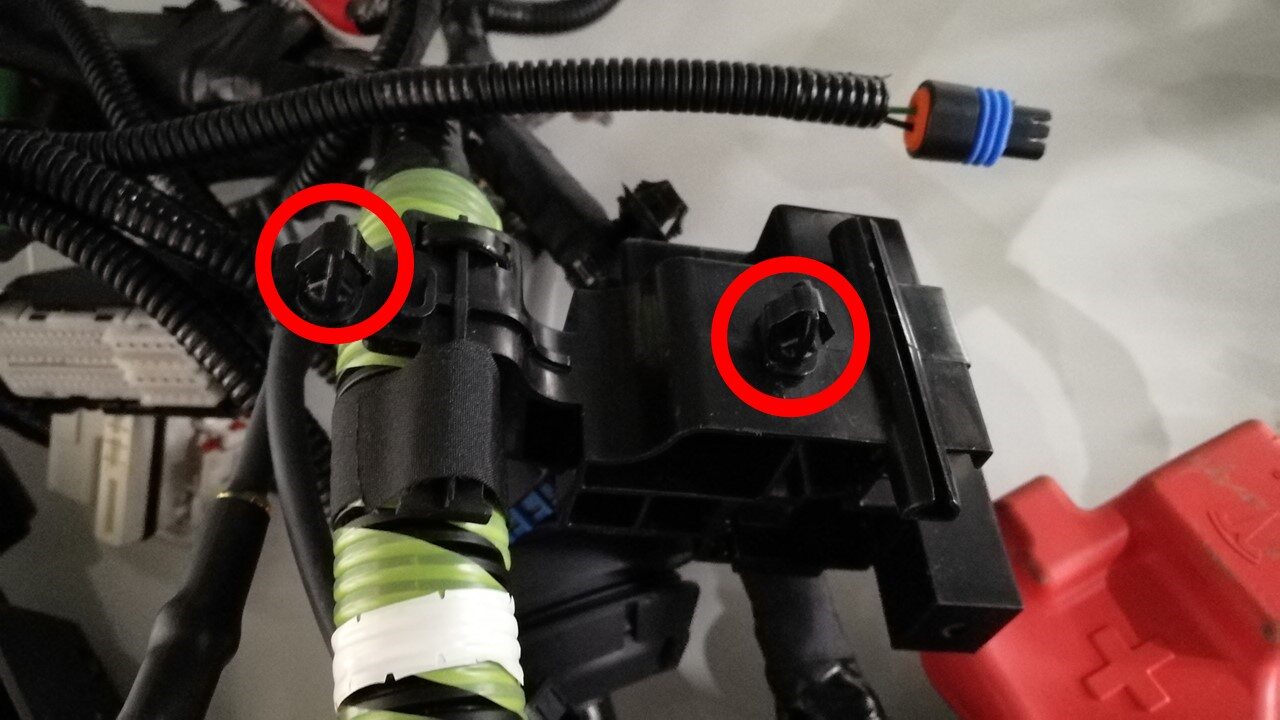

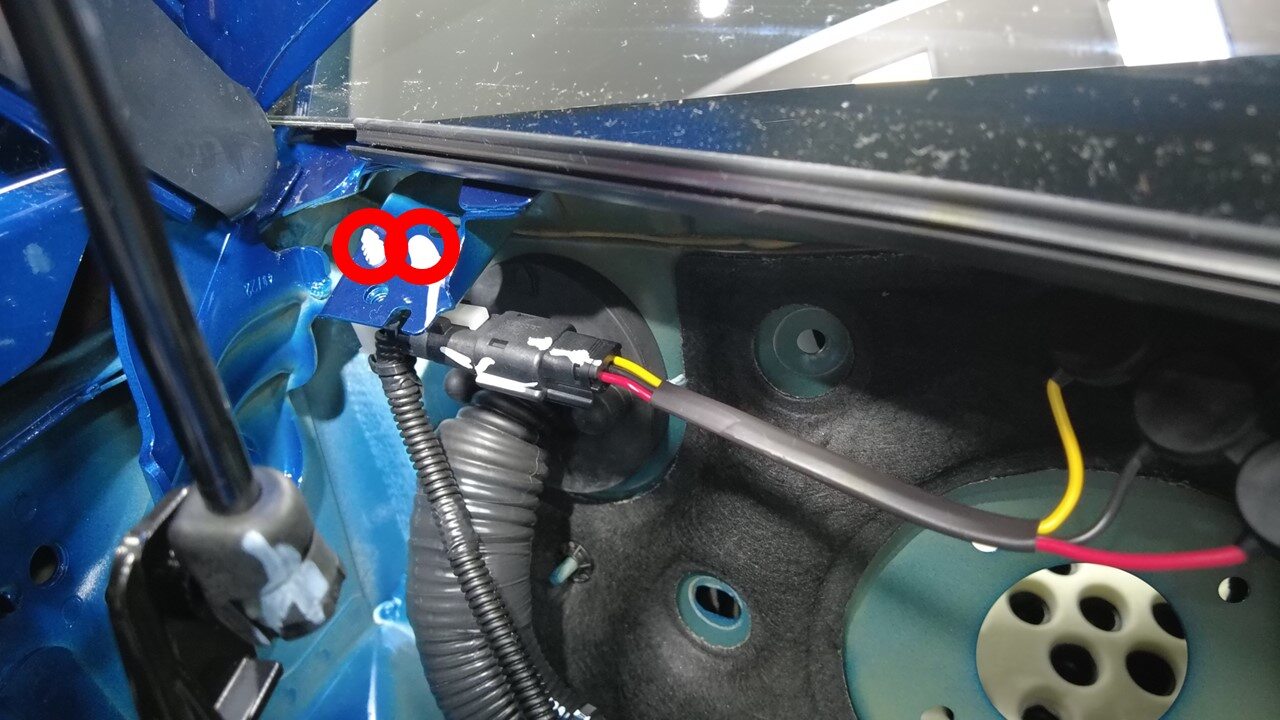

  73. 拆下左侧线束支架卡子，然后将支架从车辆上取下
    注
    2 个卡子

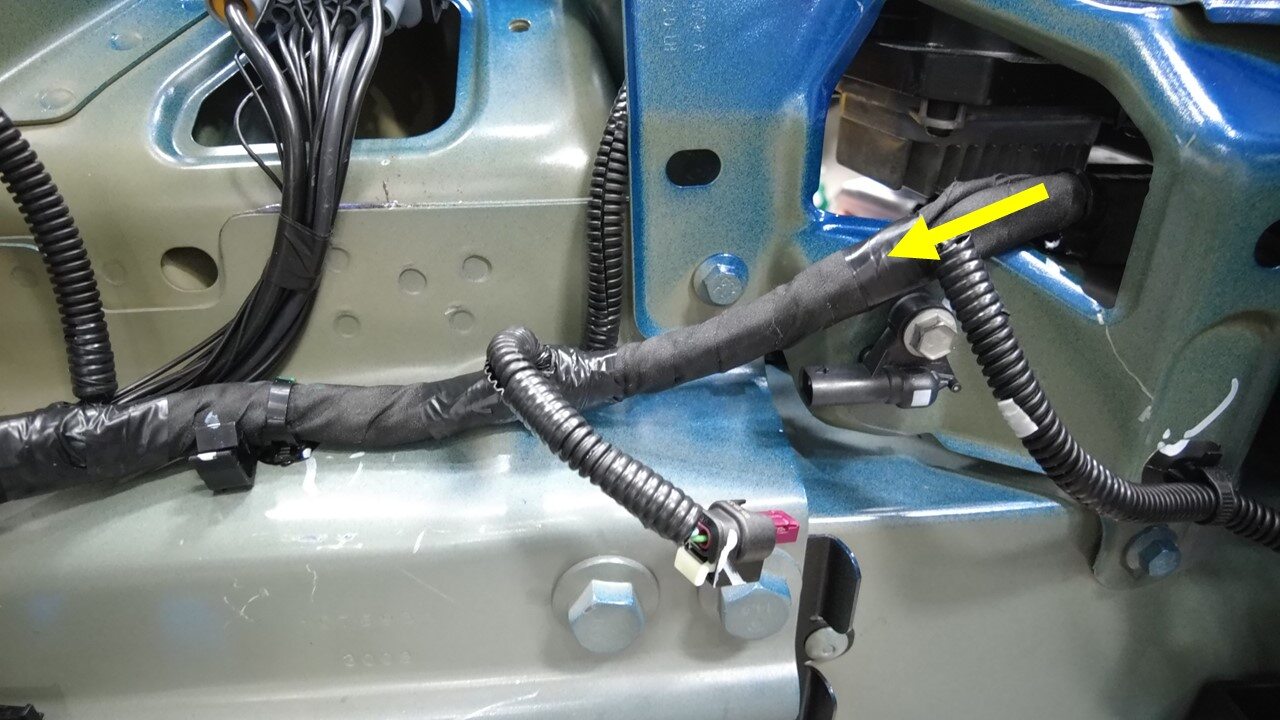

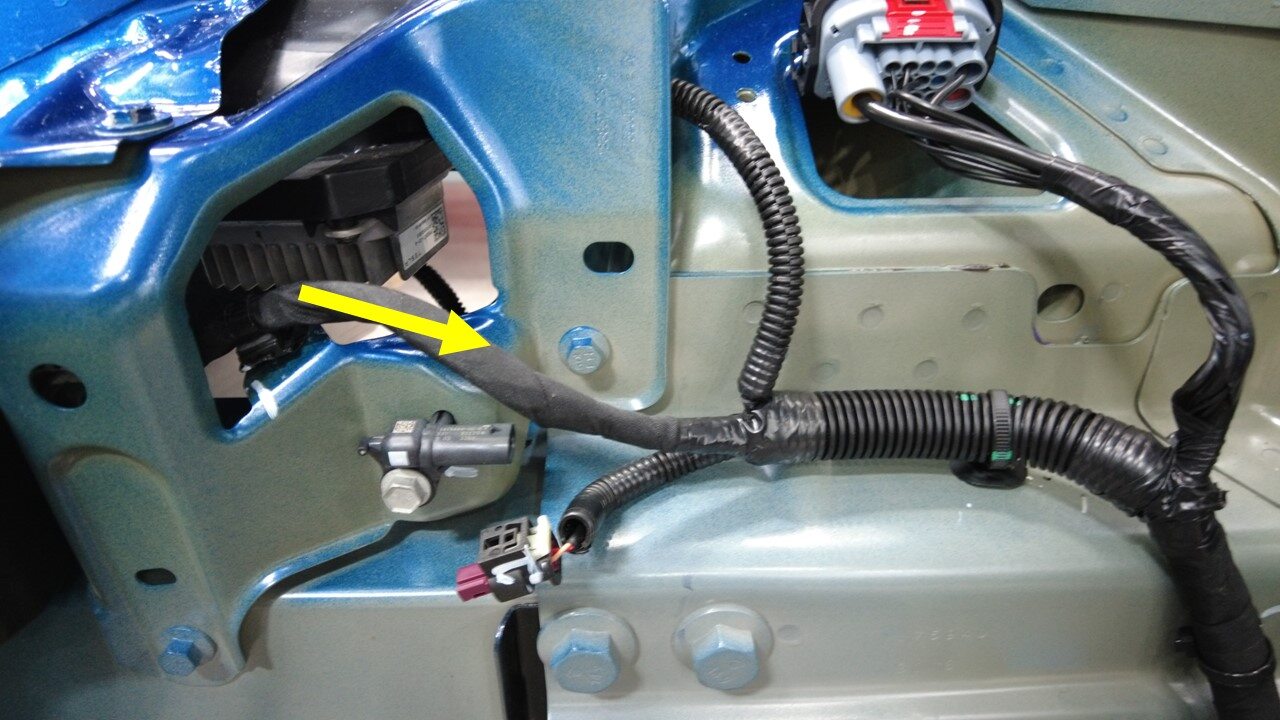

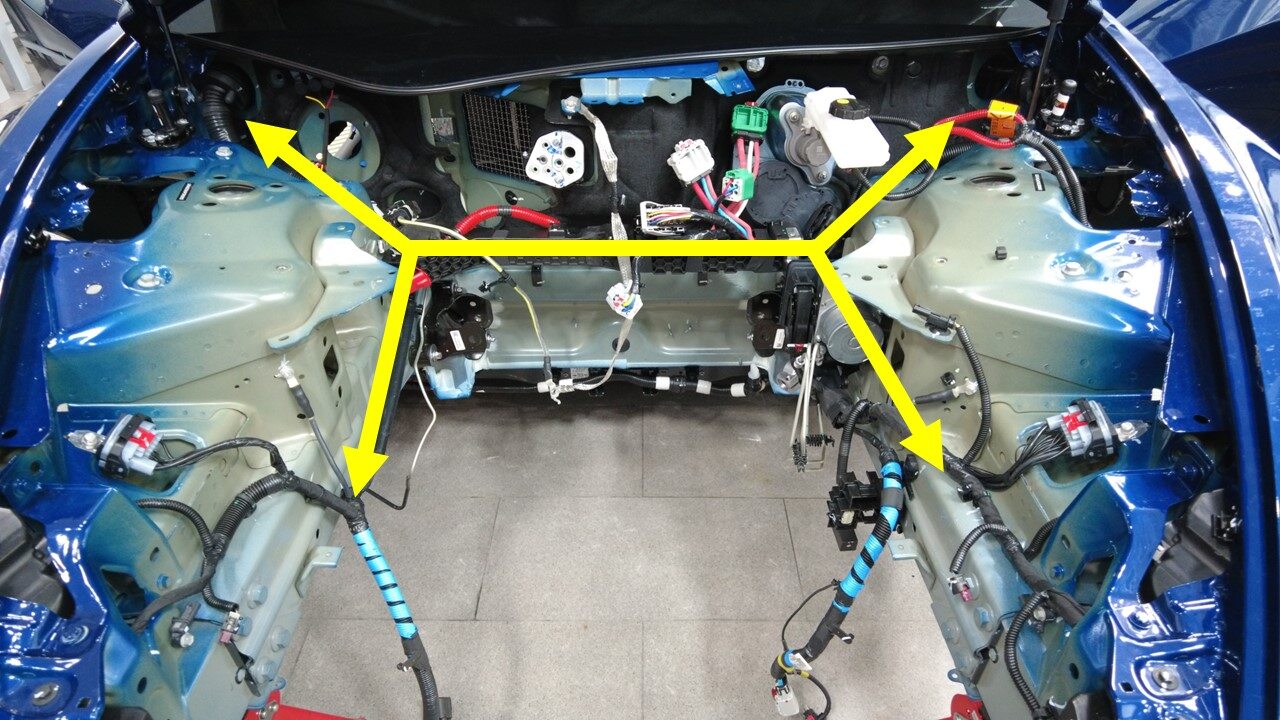

  74. 将前部线束的 LH 侧从轮拱内衬排布到前备箱区域
  75. 将前部线束的 LH 侧排布到前控制器区域
  76. 将前部线束的右侧从轮毂内衬排布到前备箱区域
  77. 将前部线束的右侧排布到前控制器区域
  78. 从车辆上拆下前部线束

安装

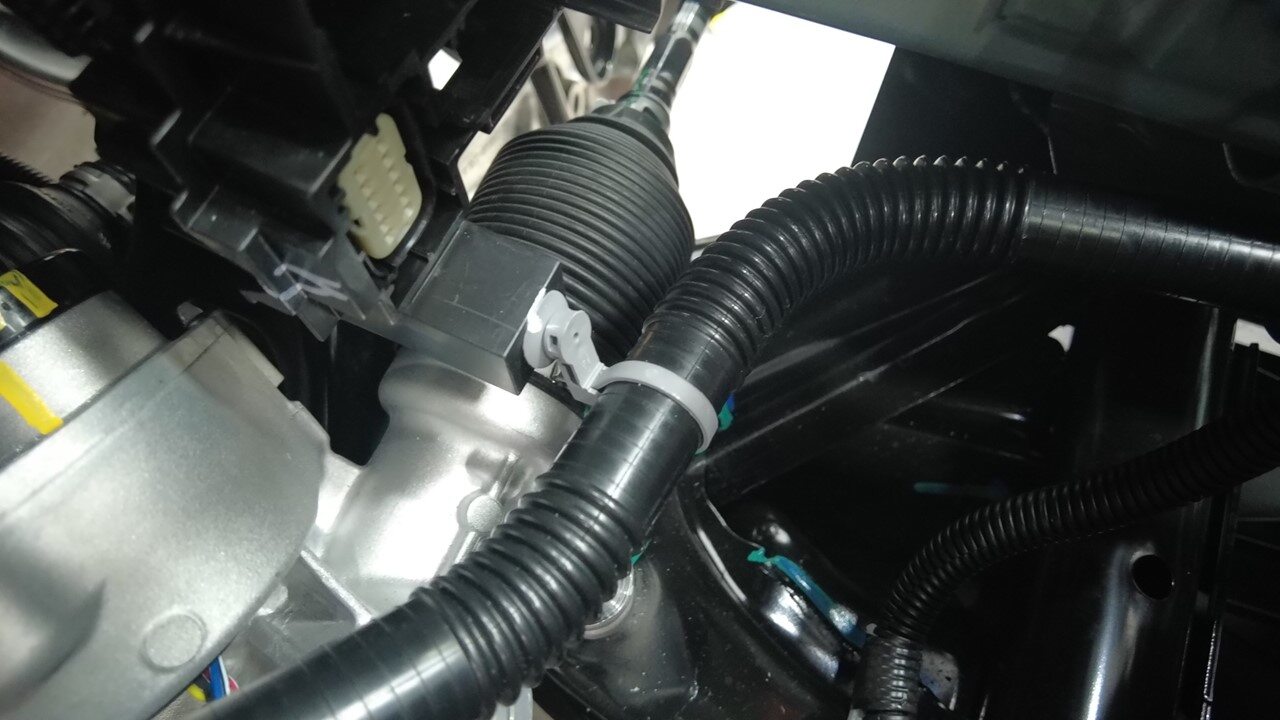

  1. 将前部线束放置到车辆上以便安装
    注
    务必将 RH 分支排布到空调压缩机高压线束下方
  2. 将左前线束推入驾驶舱，然后紧固索环。

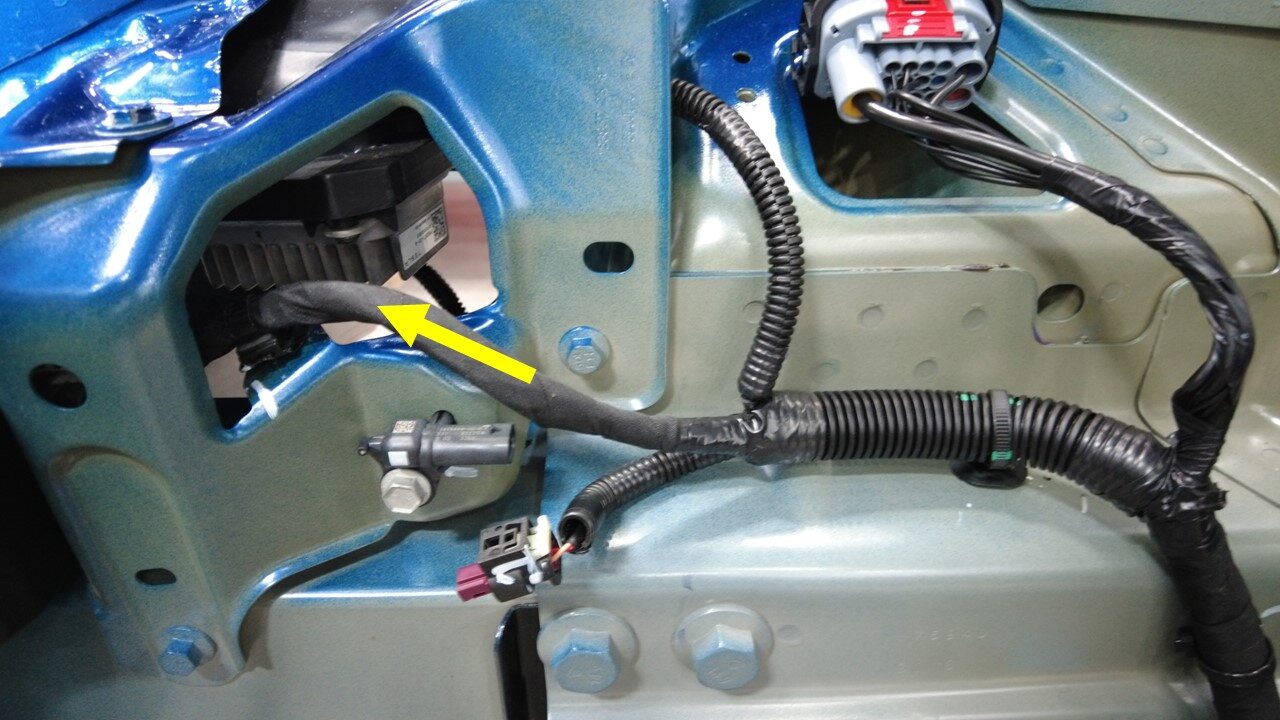

  3. 将左前部线束从前备箱排布到左侧轮毂内衬区域

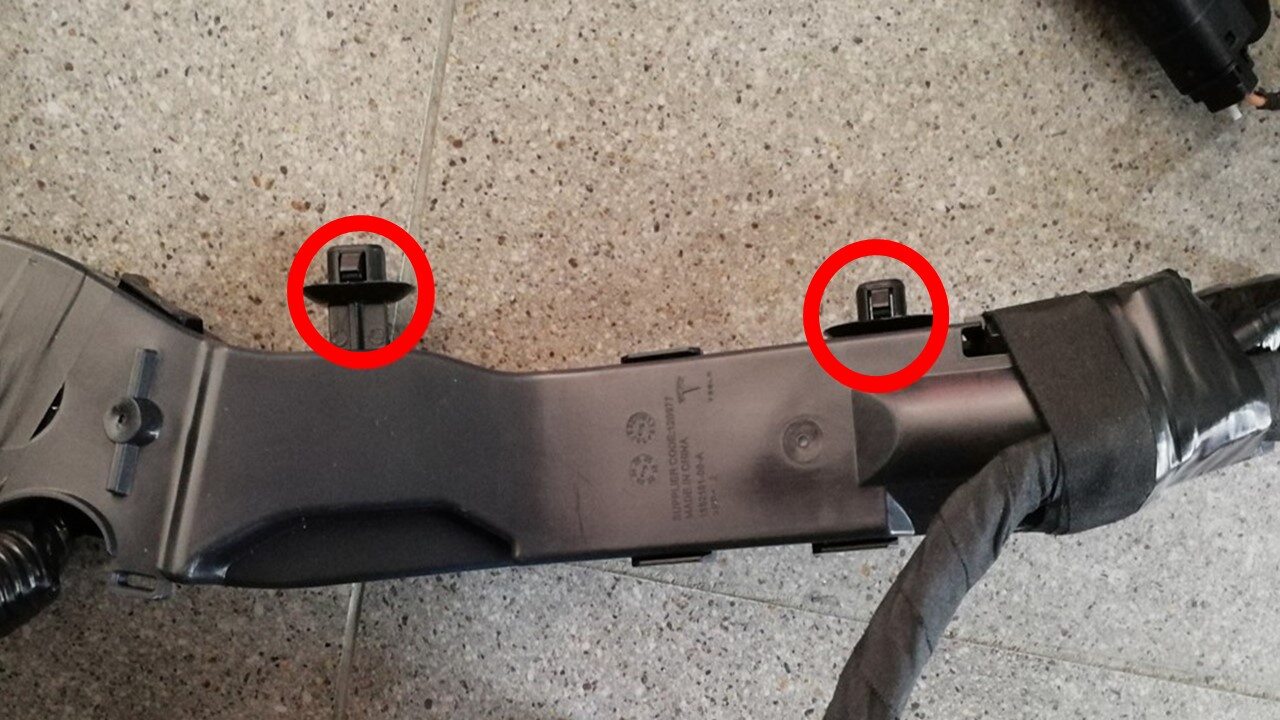

  4. 将左前部线束朝左前饰板区域排布
    注
    确保塑料外壳方向正确，夹子朝向车架纵梁；将线束向下送入饰板后面
  5. 将右前线束推入副驾舱，然后紧固索环。
  6. 将右前部线束从前备箱排布到右侧轮毂内衬区域
  7. 将右前部线束朝右前饰板区域排布
  8. 将左侧线束支架卡子紧固到车辆上
    注
    2 个卡子
  9. 安装将前部线束支架固定到车辆的螺栓
    注
    2 个螺栓，10 毫米，9 Nm
  10. 紧固用于固定左侧减震塔后方线束的夹子
    注
    4 个卡子
  11. 连接制动液储液罐连接器
    注
    连接制动液储液罐连接器
  12. 将连接器连接到制动助力器总成上
    注
    1 个连接器；固定锁片
  13. 将线束连接器连接到制动助力器总成上
    注
    1 个连接器；固定锁片
  14. 连接液压控制单元
    注
    1 个连接器；轻轻向下推动连接器；接合锁片
  15. 紧固左前车架纵梁区域周围的前部线束夹
    注
    6 个卡子
  16. 将清洗器软管紧固到左前车架纵梁区域
    注
    1 个卡子
  17. 将转向机线束支架卡子紧固到车辆上
    注
    2 个卡子
  18. 安装将散热器出水软管固定到车辆右侧的卡子
    注
    1 个卡子
  19. 连接前驱动单元前副车架线束
    注
    1 个连接器；固定锁片
  20. 连接转向机总成
    注
    4 个连接器；固定锁片
  21. 安装空调压缩机接地线
    注
    1 个螺栓，T25，7 Nm
  22. 将前部线束夹紧固到前备箱加强支架上
    注
    3 个卡子

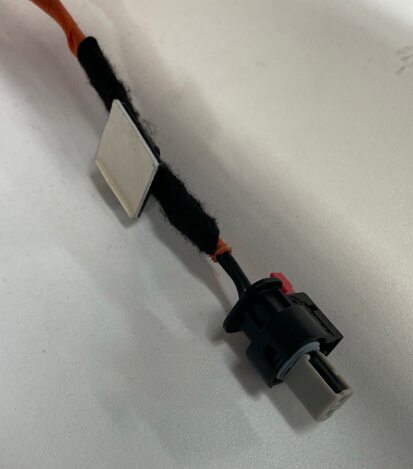

  23. 连接高压互锁回路 (HVIL) 连接器
    注
    1 个锁定连接器，1 个树形头卡子/1 个粘性夹；接合锁片；清洁白车身支架区域并将线束粘性夹（如适用）固定到旧的 VIN 上；白车身上留孔的情况下，无需改造线束；将树形头卡子固定到白车身支架孔上即可
  24. 安装用于固定左前减震塔处前部线束接地端子的螺栓
    注
    1 个螺栓，10 毫米，8 Nm
  25. 安装用于固定左前线束测试接头的螺栓
    注
    1 个螺栓，10 毫米，8 Nm
  26. 连接左前加速传感器连接器
    注
    1 个连接器；固定锁片
  27. 连接左前照灯连接器
    注
    1 个连接器；固定锁片
  28. 将液位传感器线束紧固到清洗器储液罐上
    注
    4 个卡子
  29. 连接液位传感器连接器
    注
    1 个连接器
  30. 连接清洗器泵连接器
    注
    1 个连接器
  31. 安装右前车架纵梁区域周围的前部线束夹
    注
    2 个卡子
  32. 将前部线束连接器连接到左前支架线束
    注
    1 个连接器；固定锁片

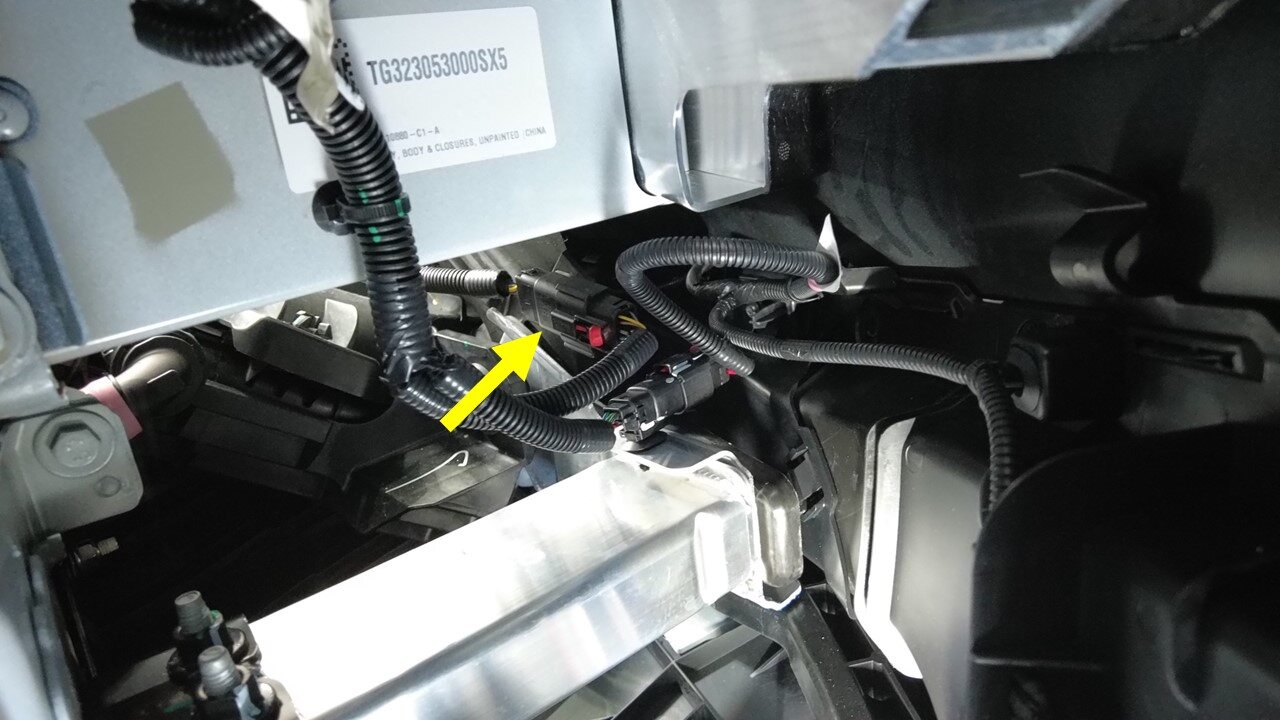

  33. 将前部线束连接到冷却风扇模块
    注
    1 个连接器
  34. 连接左前轮毂转速传感器
    注
    1 个连接器；固定锁片
  35. 紧固左转向灯和摄像头线束的前部线束夹
    注
    1 个卡子
  36. 连接左转向灯和摄像头的前部线束连接器
    注
    2 个连接器；固定锁片
  37. 安装 RH 前轮拱内衬。请参阅 轮拱内衬 - 前 - 左侧 ((拆卸和更换))。
  38. 安装右前轮毂。请参阅 轮毂总成（拆卸和安装）。
  39. 固定 RH 减震塔后方的线束夹
    注
    2 个卡子
  40. 连接挡风玻璃加热器
    注
    1 个连接器
  41. 将挡风玻璃线束加热器连接器卡子紧固到车身上
    注
    2 个卡子
  42. 将温度系统子线束夹紧固到前部线束支架上
    注
    1 个卡子
  43. 将空调压缩机线束夹紧固到前部线束支架上
    注
    1 个卡子
  44. 紧固右前车架纵梁区域周围的前部线束夹
    注
    4 个卡子
  45. 安装用于固定右前减震塔处前部线束接地端子的螺栓
    注
    1 个螺栓，10 毫米，8 Nm
  46. 安装将前部线束测试接头固定到右前车架纵梁区域周围的螺栓
    注
    1 个螺栓，10 毫米，8 Nm
  47. 连接右前加速传感器连接器
    注
    1 个连接器；固定锁片
  48. 连接右侧大灯连接器
    注
    1 个连接器；固定锁片
  49. 紧固右侧外部纵梁区域的前部线束夹
    注
    2 个卡子
  50. 将前部线束连接器连接到右前支架线束
    注
    1 个连接器；固定锁片
  51. 将前部线束连接器连接到前饰板线束上
    注
    1 个连接器；固定锁片
    注
    早期生产的车辆上可能只有 1 个连接器。
  52. 紧固将前部线束固定到前保险杠饰板线束连接器的夹子
    注
    1 个卡子
  53. 连接右前轮毂转速传感器
    注
    1 个连接器；固定锁片
  54. 紧固右前轮毂内衬区域后部侧转向灯和摄像头线束的前部线束夹
    注
    1 个卡子
  55. 连接右转向灯和摄像头的前部线束连接器
    注
    2 个连接器；固定锁片
  56. 安装左侧前轮拱内衬。请参阅 轮拱内衬 - 前 - 左侧 ((拆卸和更换))。
  57. 安装 LH 前车轮。请参阅 轮毂总成（拆卸和安装）。
  58. 在协助下，将车辆从举升机上移走。
    警告
    仅允许以极慢速度将车辆稳妥地推动一小段距离。
  59. 将前部线束紧固到左侧车身控制器上
    注
    2 个卡子

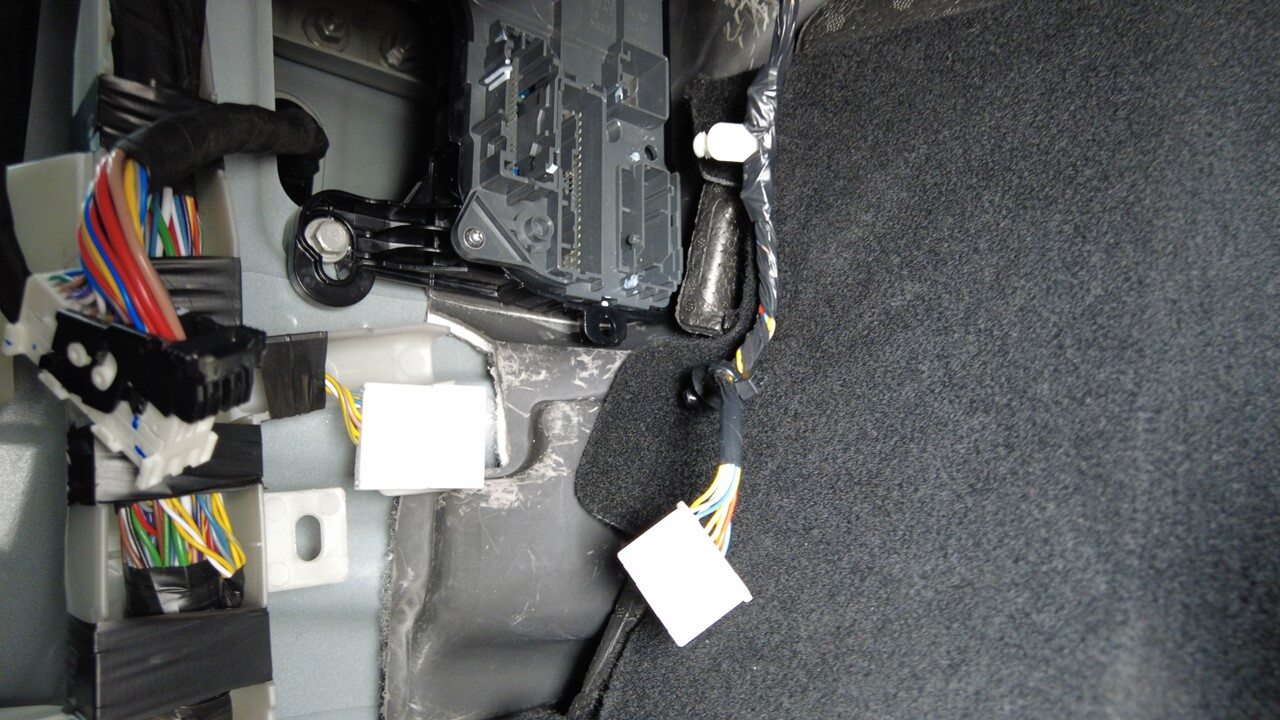

  60. 将前部线束白色连接器 X909 连接到左侧车身线束
    注
    1 个连接器
  61. 将 J6 前备箱连接器连接到左侧车身控制器
    注
    1 个连接器
  62. 将低压电源线缆连接到左侧车身控制器
    注
    1 个连接器；固定锁片

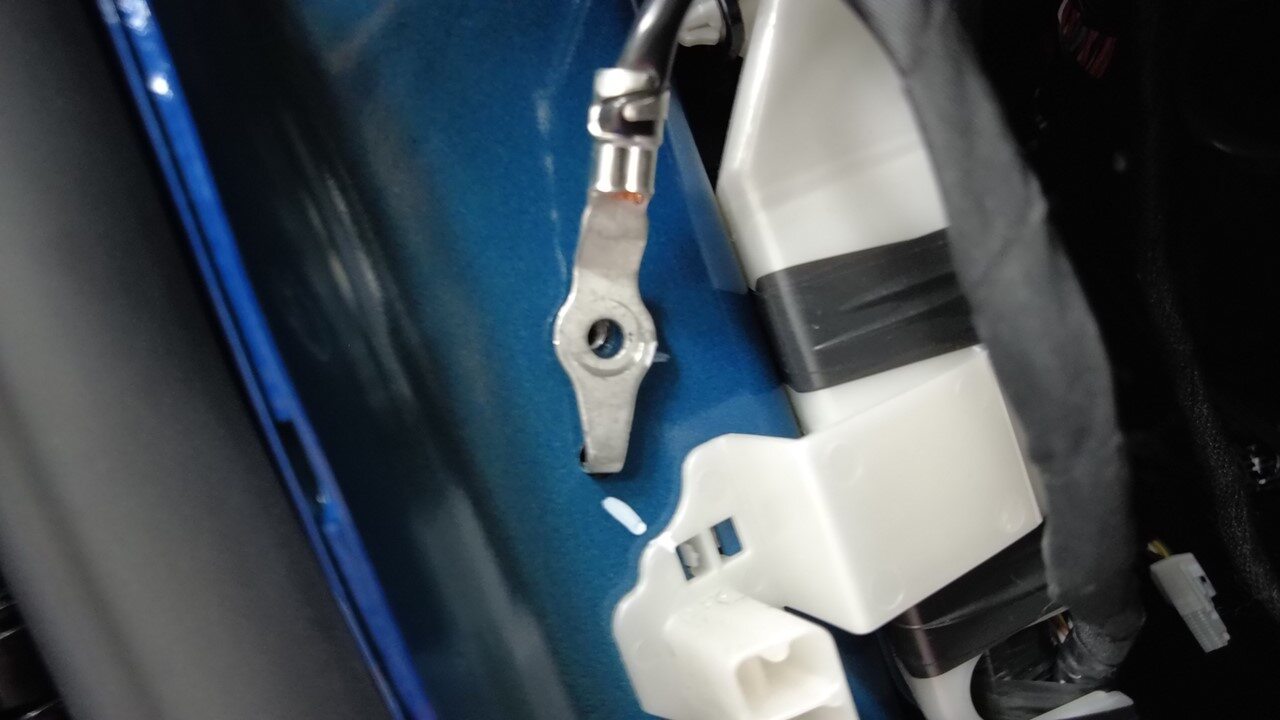

  63. 安装用于固定左侧 A 柱区域周围左前线束接地线的螺栓
    注
    1 个螺栓，10 毫米，8 Nm
  64. 从左向右拉出左前线束
  65. 紧固制动踏板区域周围的左前线束夹
    注
    3 个卡子
  66. 紧固车载电脑左侧区域周围的左前线束夹
    注
    2 个卡子
  67. 将左前线束 X121 连接器连接到车载电脑上
    注
    1 个连接器
  68. 连接车载电脑右侧的右前线束连接器
    注
    3 个连接器；固定锁片
  69. 安装车载电脑顶部线束夹
    注
    2 个卡子
  70. 连接车载电脑左侧的右前线束连接器
    注
    1 个连接器
  71. 连接前饰板摄像头连接器。
    注
    1 个连接器；松开锁片；早期生产的车辆上可能没有此连接器。
  72. 将 J6 连接器连接到右侧车身控制器
    注
    1 个连接器，J6
  73. 将 J1 连接器连接到右侧车身控制器
    注
    1 个连接器，1 个锁片
  74. 将连接器连接到右侧车身线束
    注
    1 个连接器
  75. 将直流-直流正极电缆夹固定到右侧车身线束
    注
    1 个卡子
  76. 将直流-直流正极电缆连接到右侧车身线束
    注
    1 个连接器
  77. 连接用于固定右侧 A 柱区域周围右前线束接地线的螺栓
    注
    1 个螺栓，10 毫米，8 Nm
  78. 安装中控台左侧面板处地毯。请参阅。地毯 - 前 - 左侧 ((拆卸和更换))
  79. 安装 LH 和 RH 下部 A 柱饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  80. 安装手套箱请参阅 手套箱总成 - 含 USB ((拆卸和更换))。
  81. 安装左右膝部气囊总成（如配备）。请参阅 膝部气囊 - 左侧 ((拆卸和更换))。
  82. 安装前部车身控制器模块。请参阅 电子控制单元 - 前车身控制器（第三代） ((拆卸和更换))。
  83. 安装雨刮器模块。请参阅 前雨刮模块（左驾驶） ((拆卸和更换))。
  84. 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
  85. 连接 12V/低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
  86. 安装前备箱后部挡板。请参阅后裙板总成 - 后 ((拆卸和更换))。
  87. 踩住制动踏板，在 UI 界面上选择驻车，以禁用电动驻车制动器 (EPB) 维护模式。
