校正代码 13040104202 0.24 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

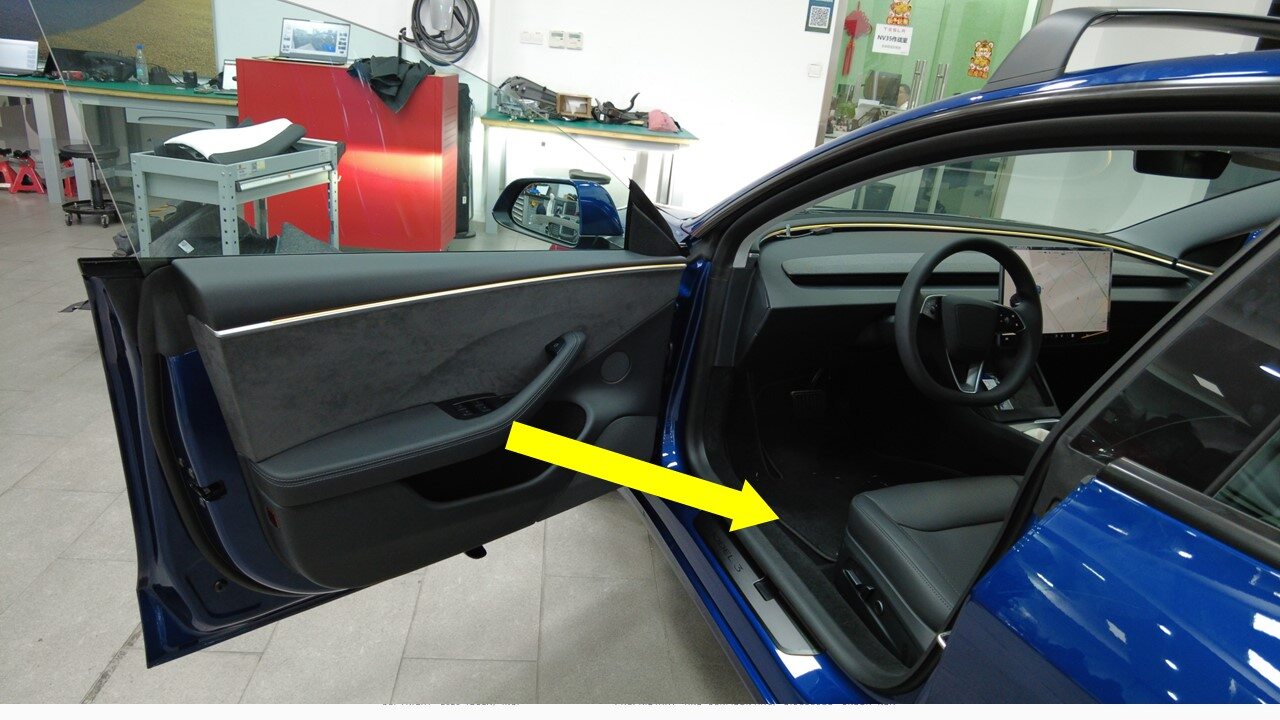

1. 打开左侧前车门

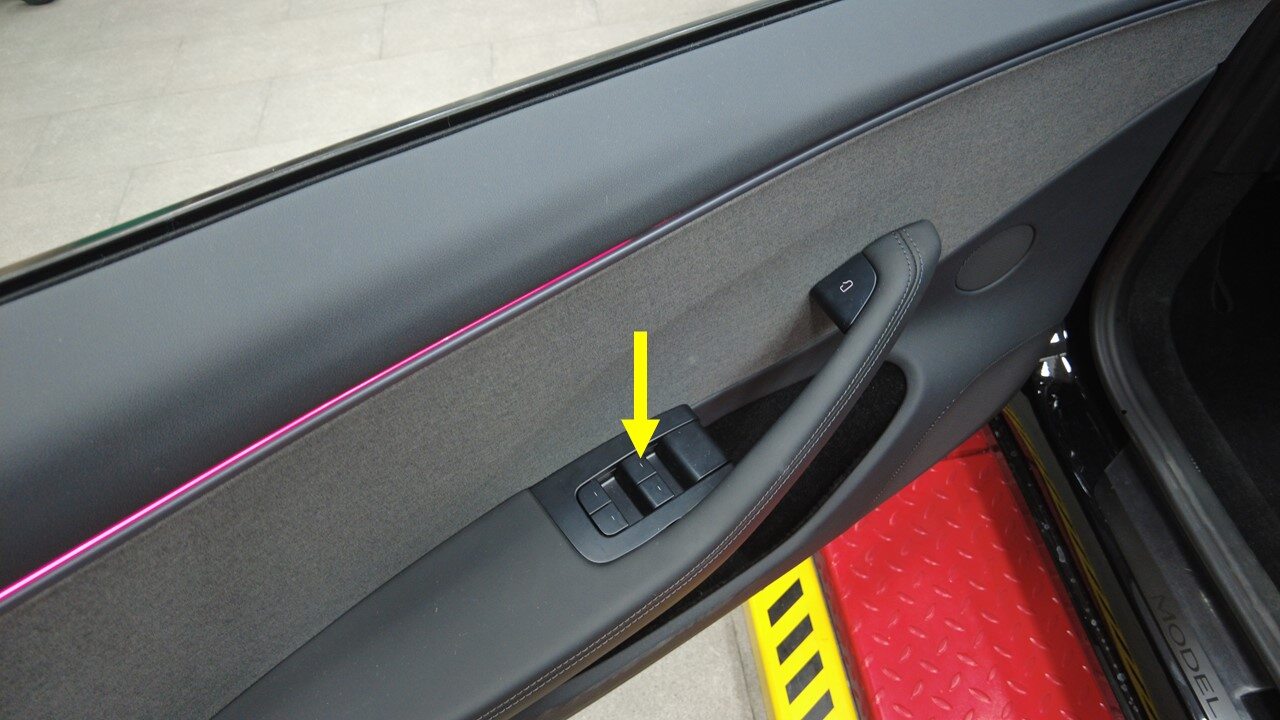

2. 降低左侧前车窗

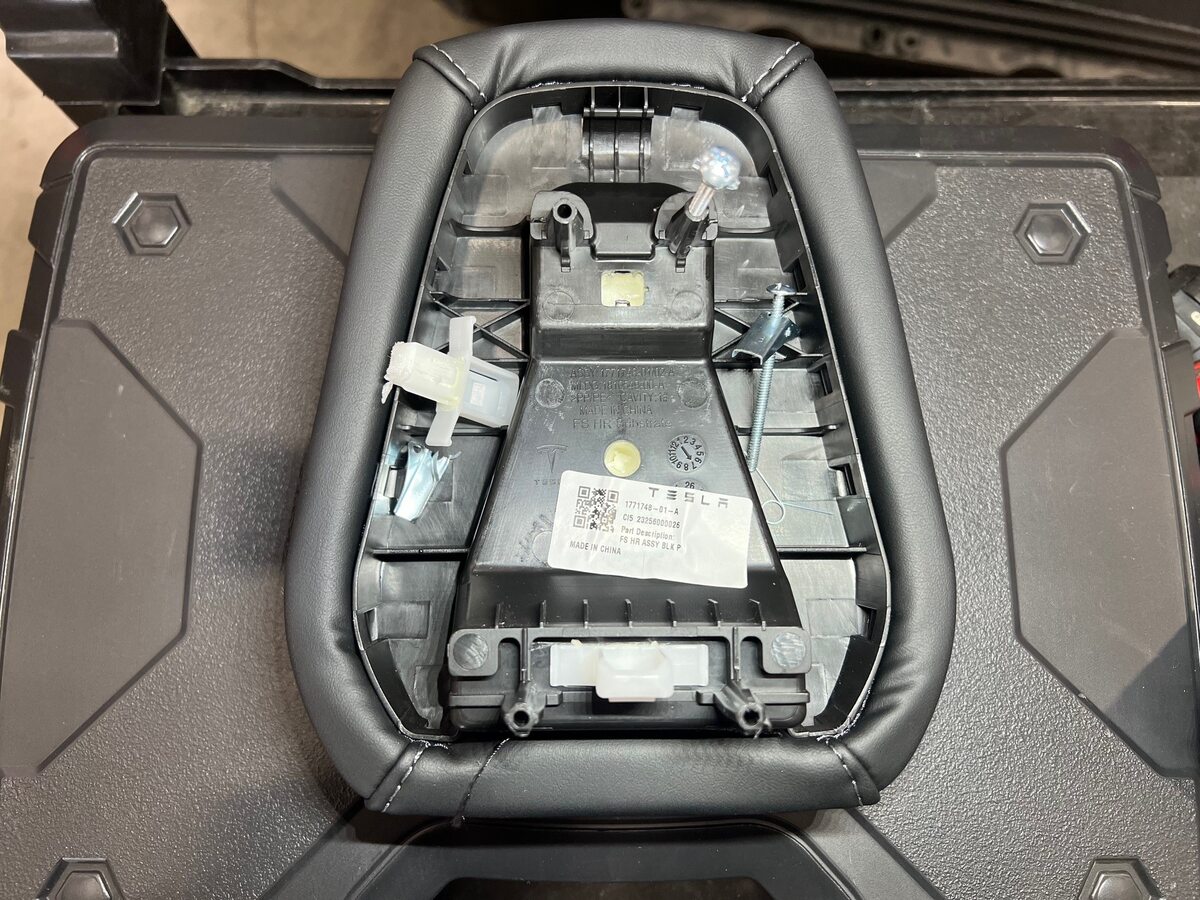

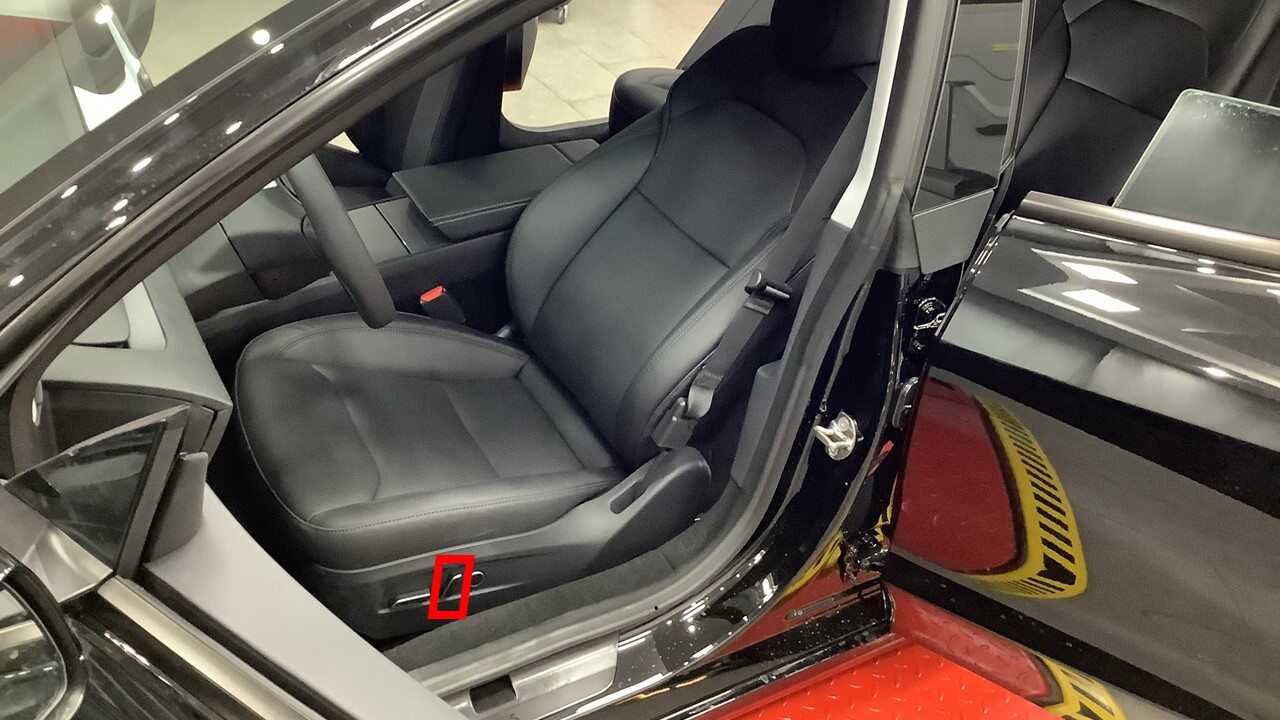

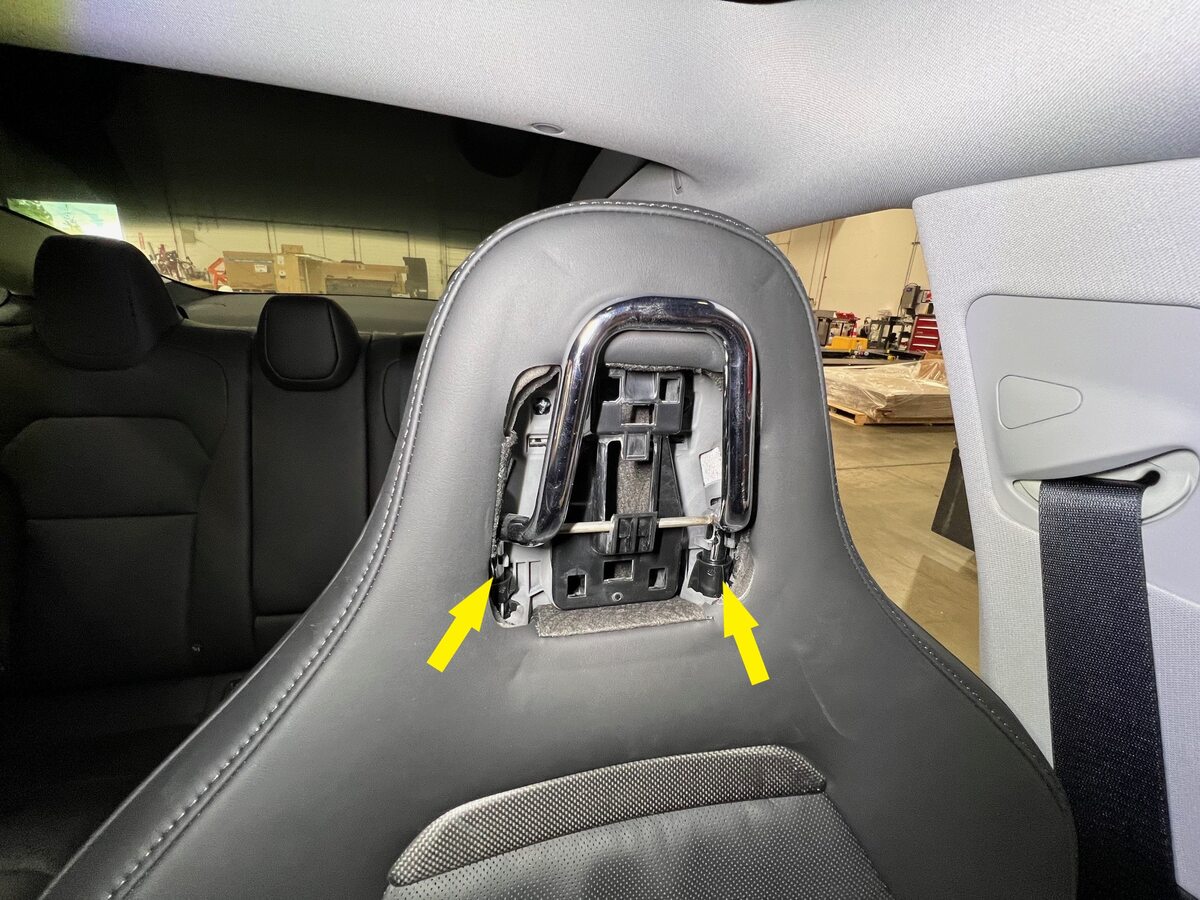

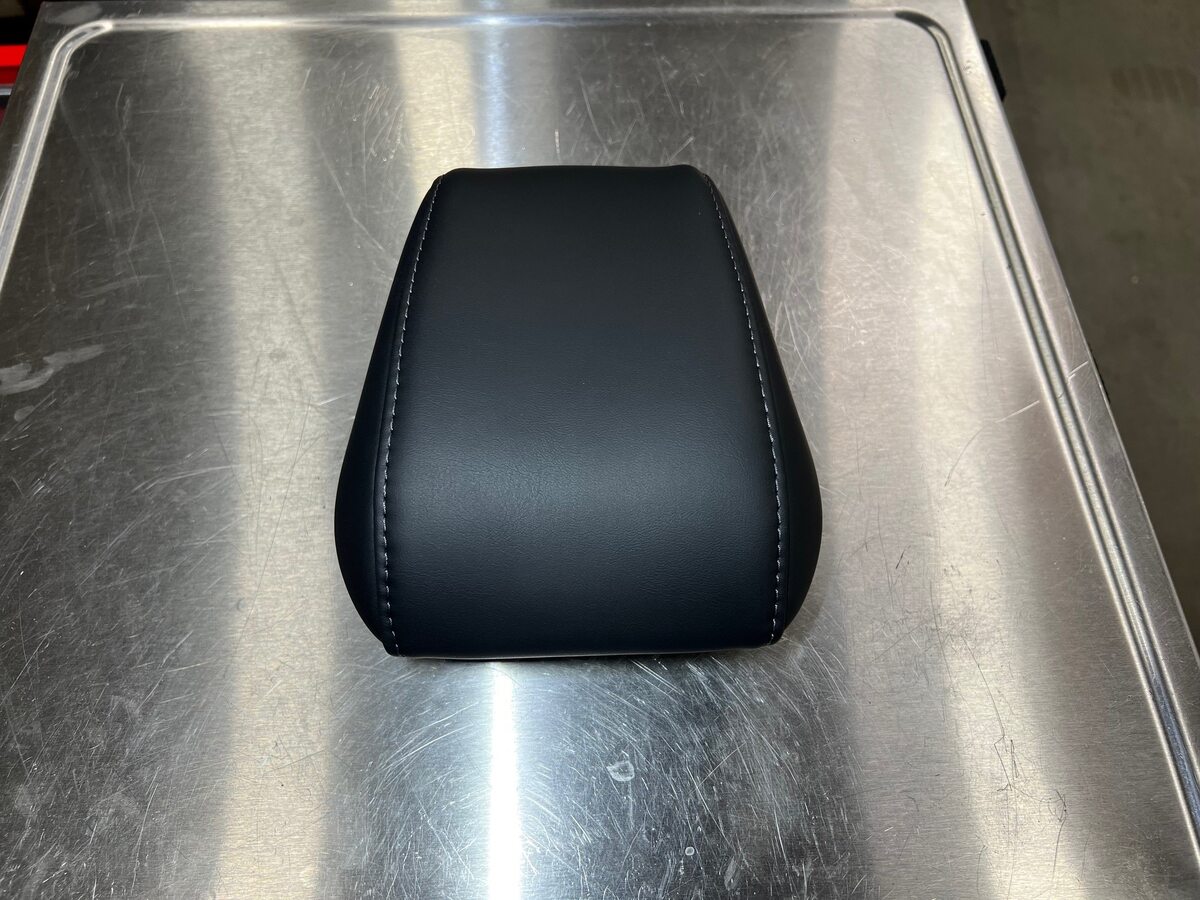

3. 将左前座椅向后倾斜，以便拆卸头枕

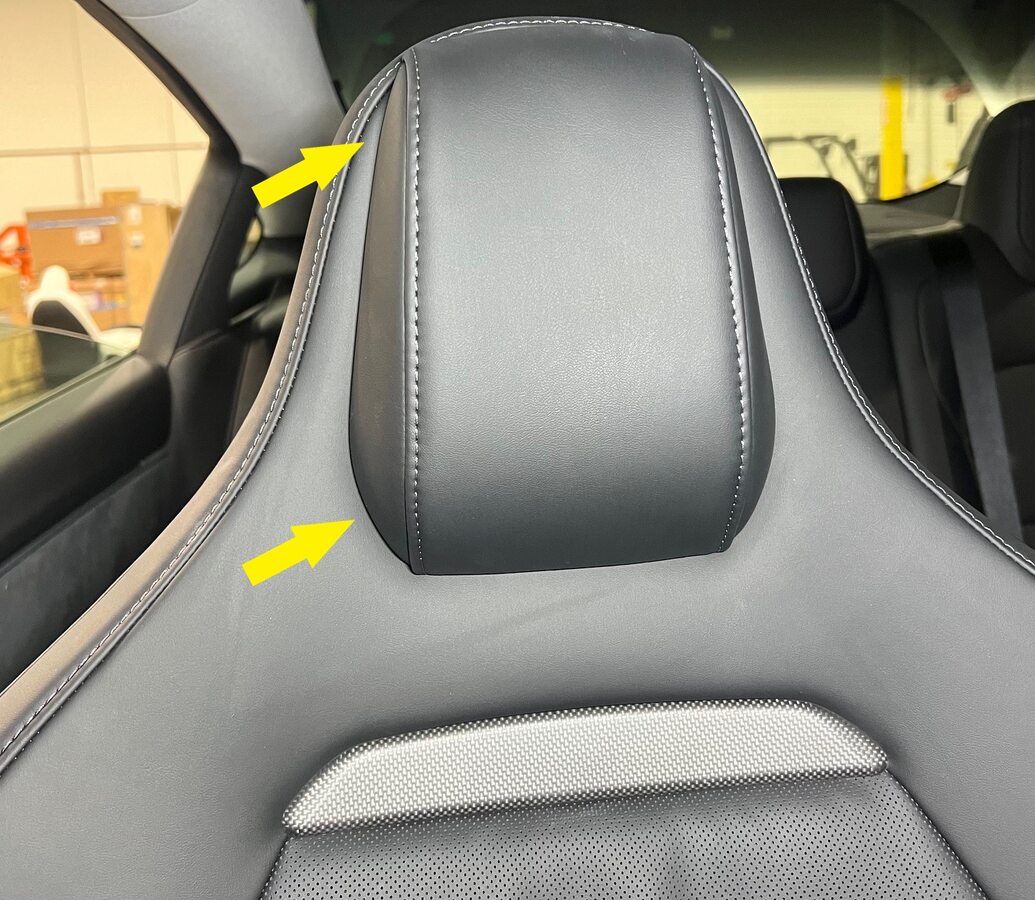

4. 将蝶形螺栓的左前头枕从座椅总成上拆下
   注

   2 个锁夹，2 个蝶形螺栓；向外拉动，然后使用塑料饰板工具松开蝶形螺栓的卡子，以将其拆下；该步骤需要额外用力，请注意：拆卸时需要用力拉出卡子和蝶形螺栓，零件很可能会断裂；请在拆卸头枕后将其弃置

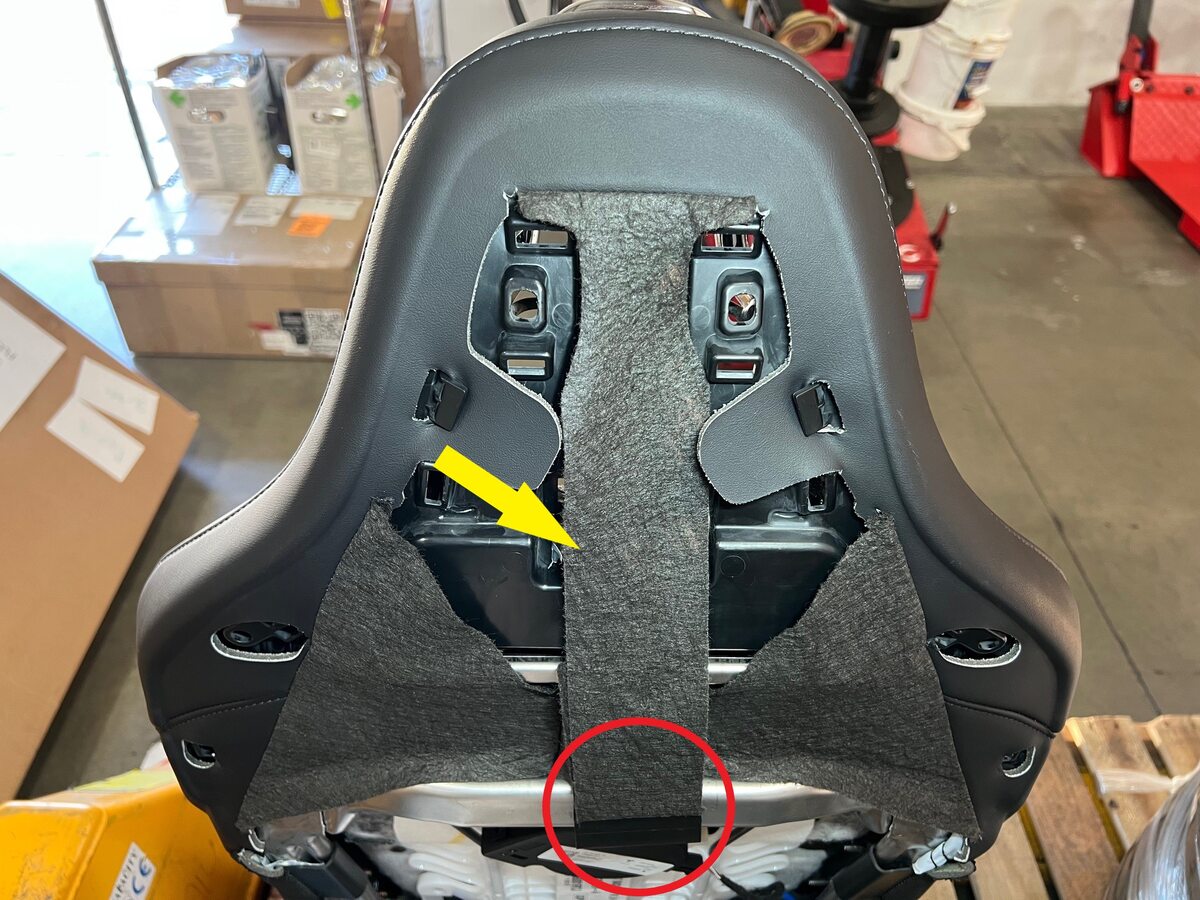

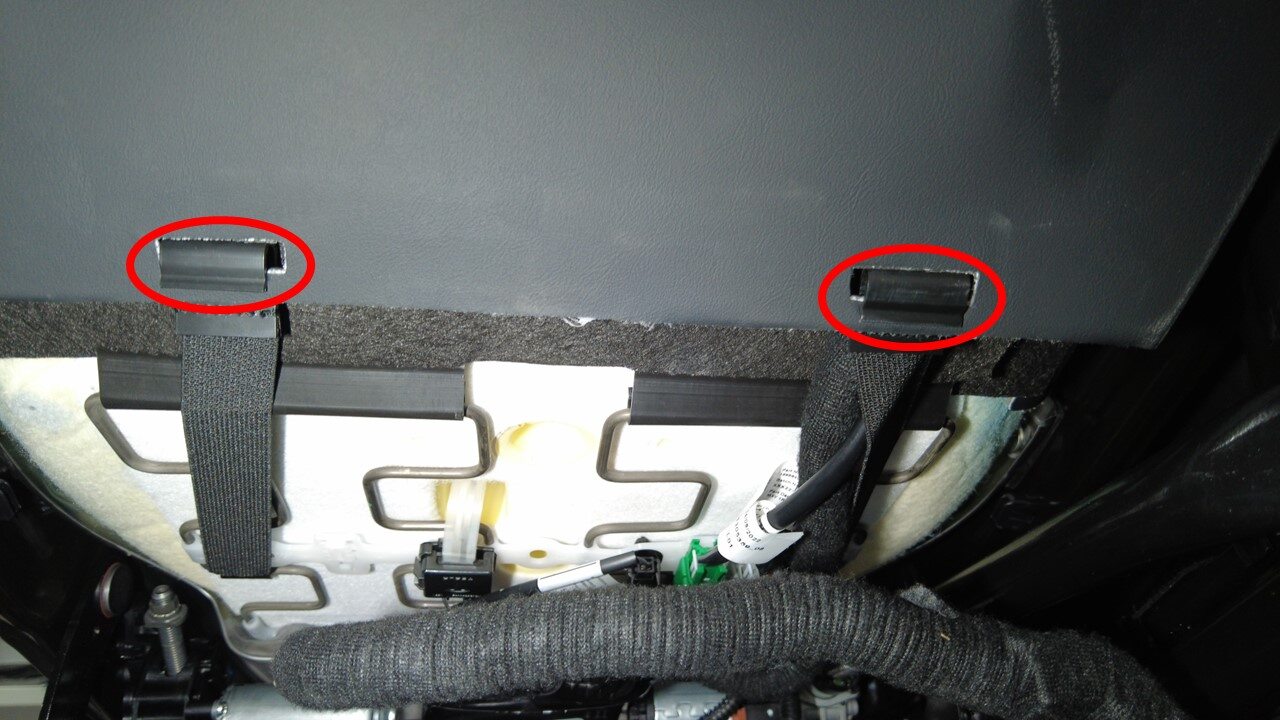

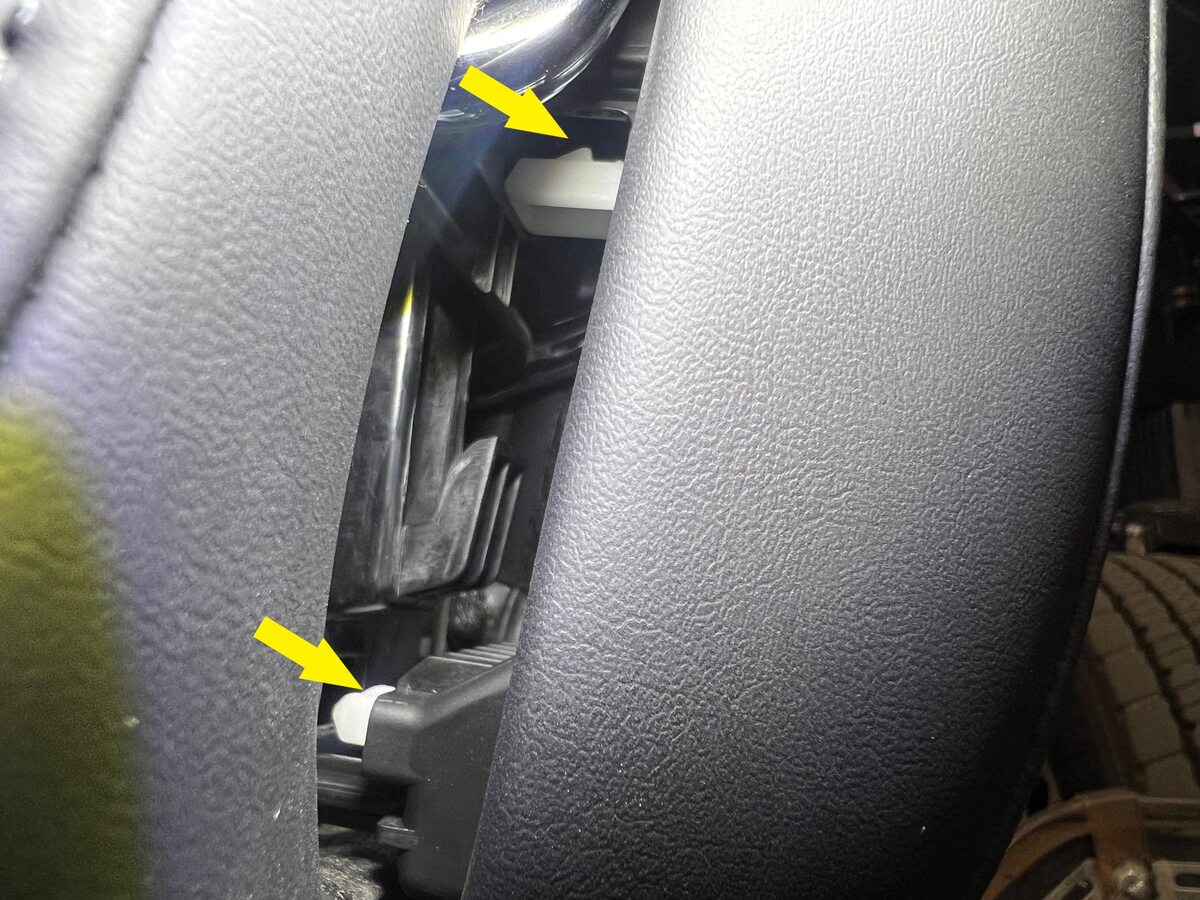

5. 将下部系带夹从左前座椅靠背外壳总成上拆下
   注

   2 个卡子

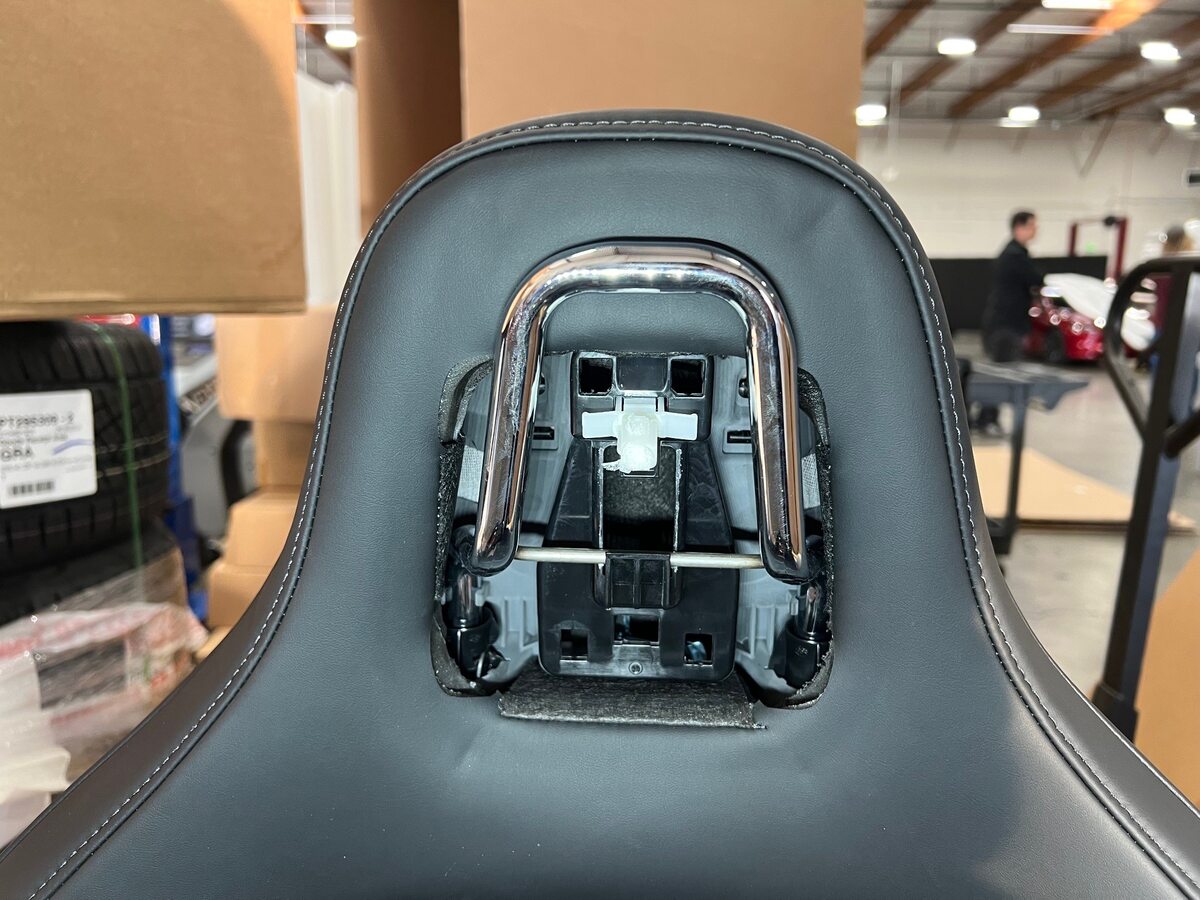

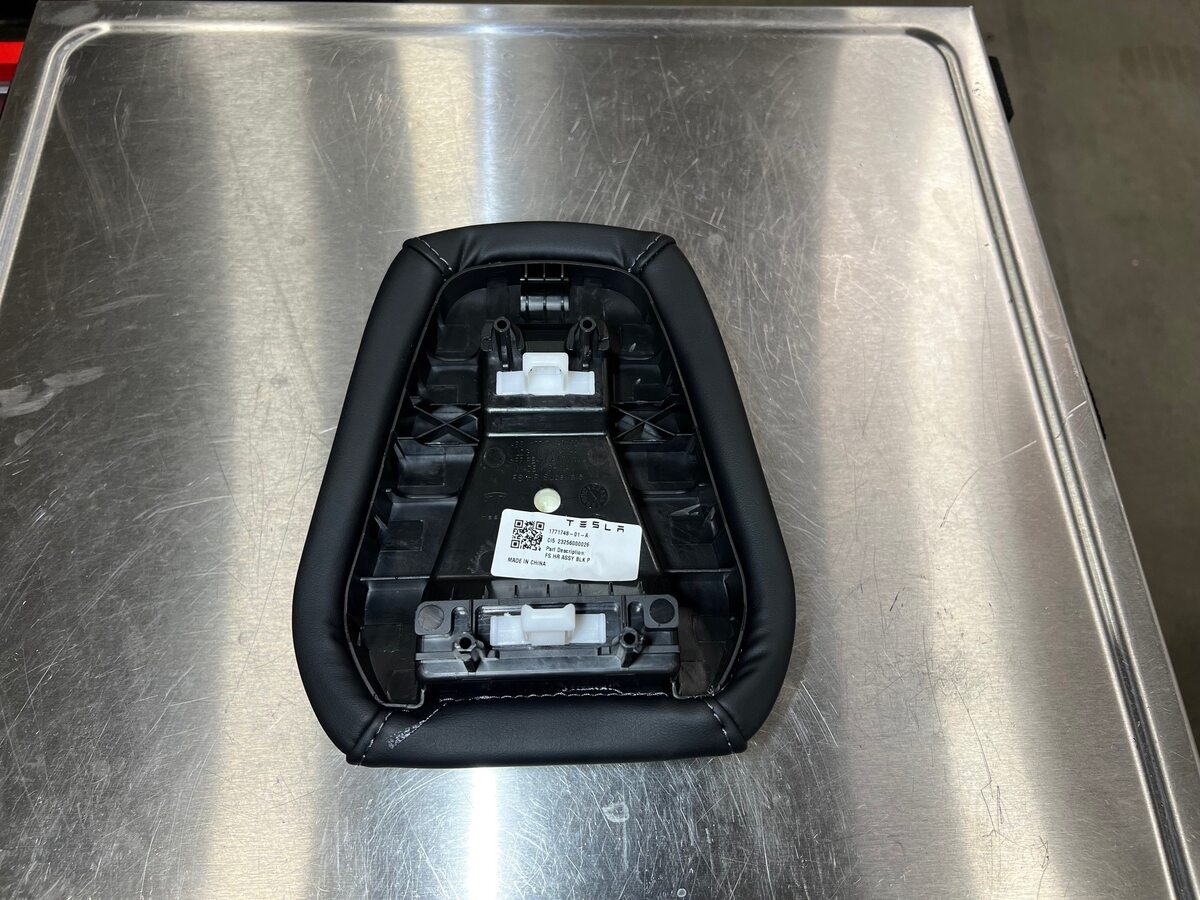

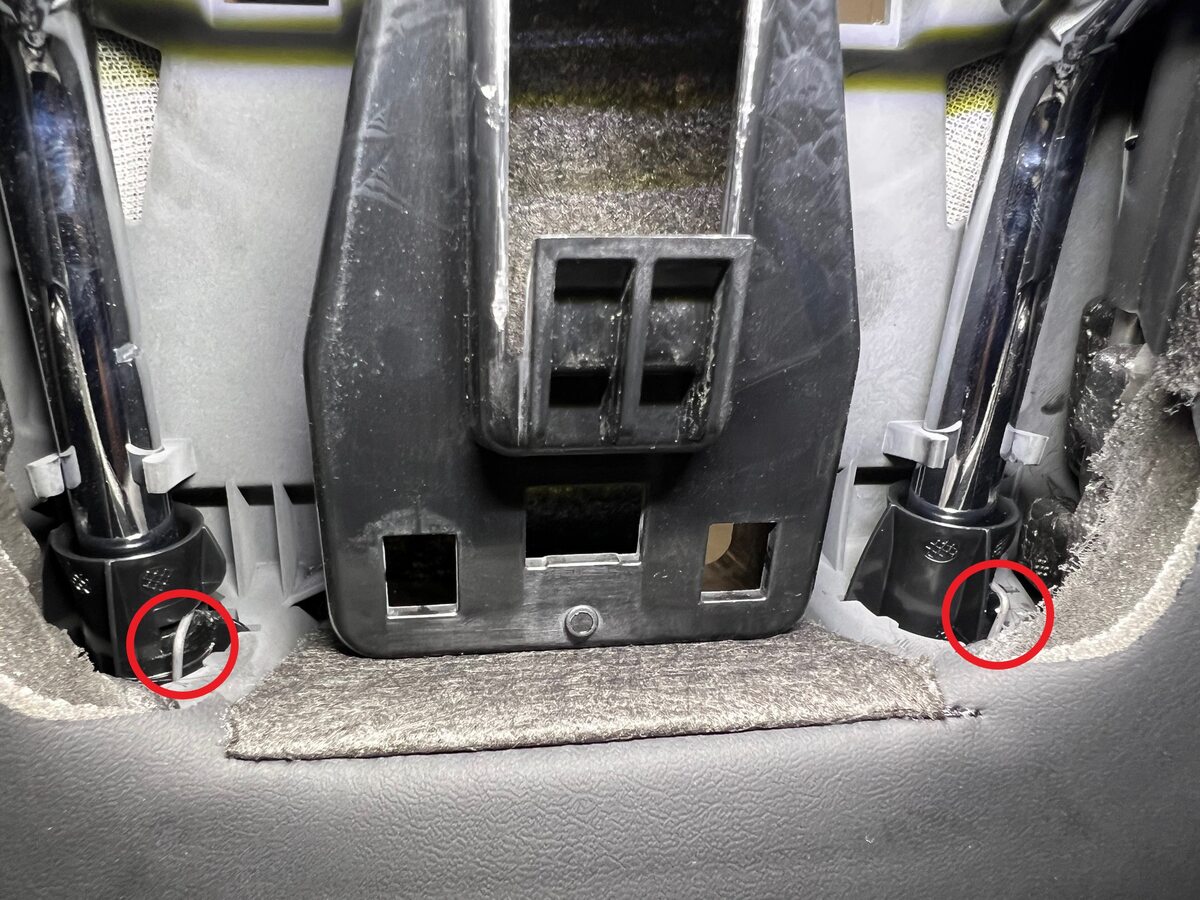

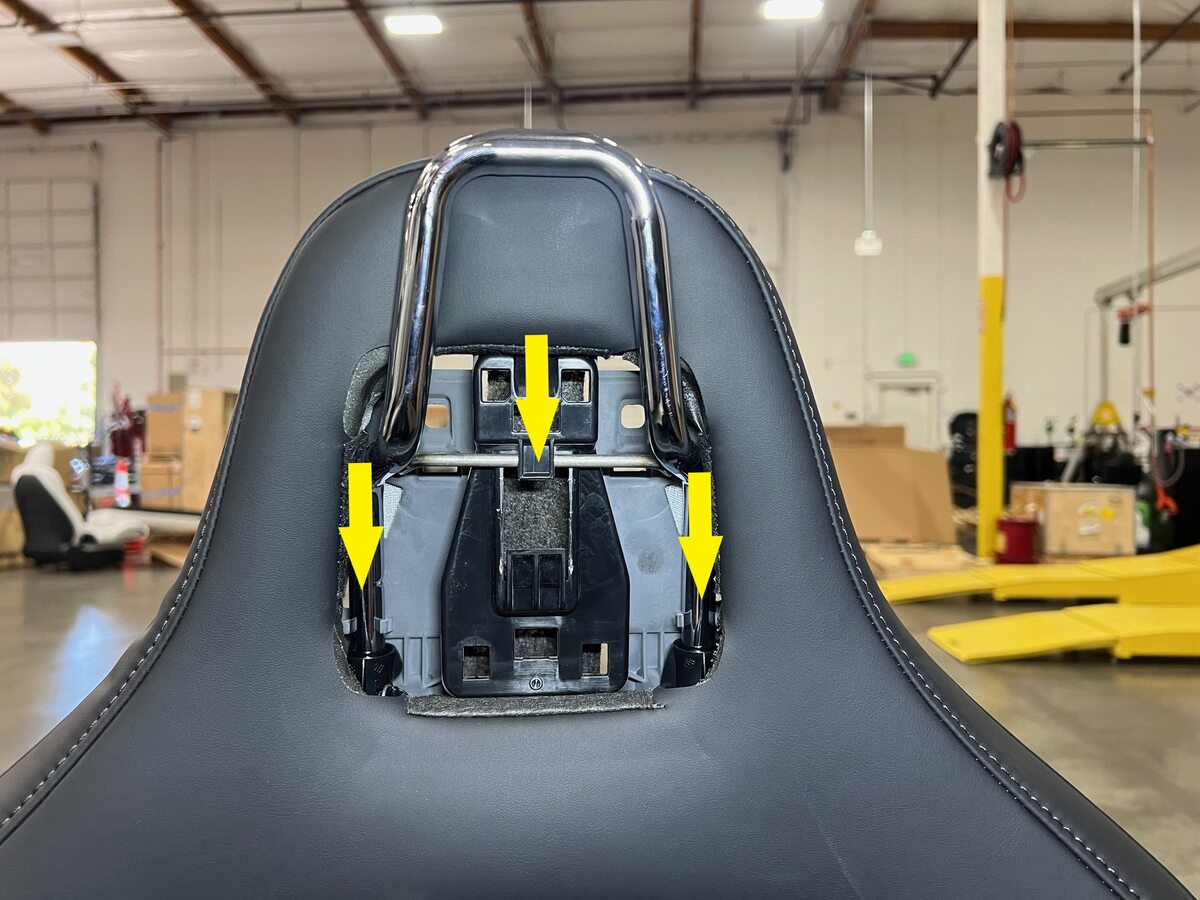

6. 松开头枕支架总成
   注

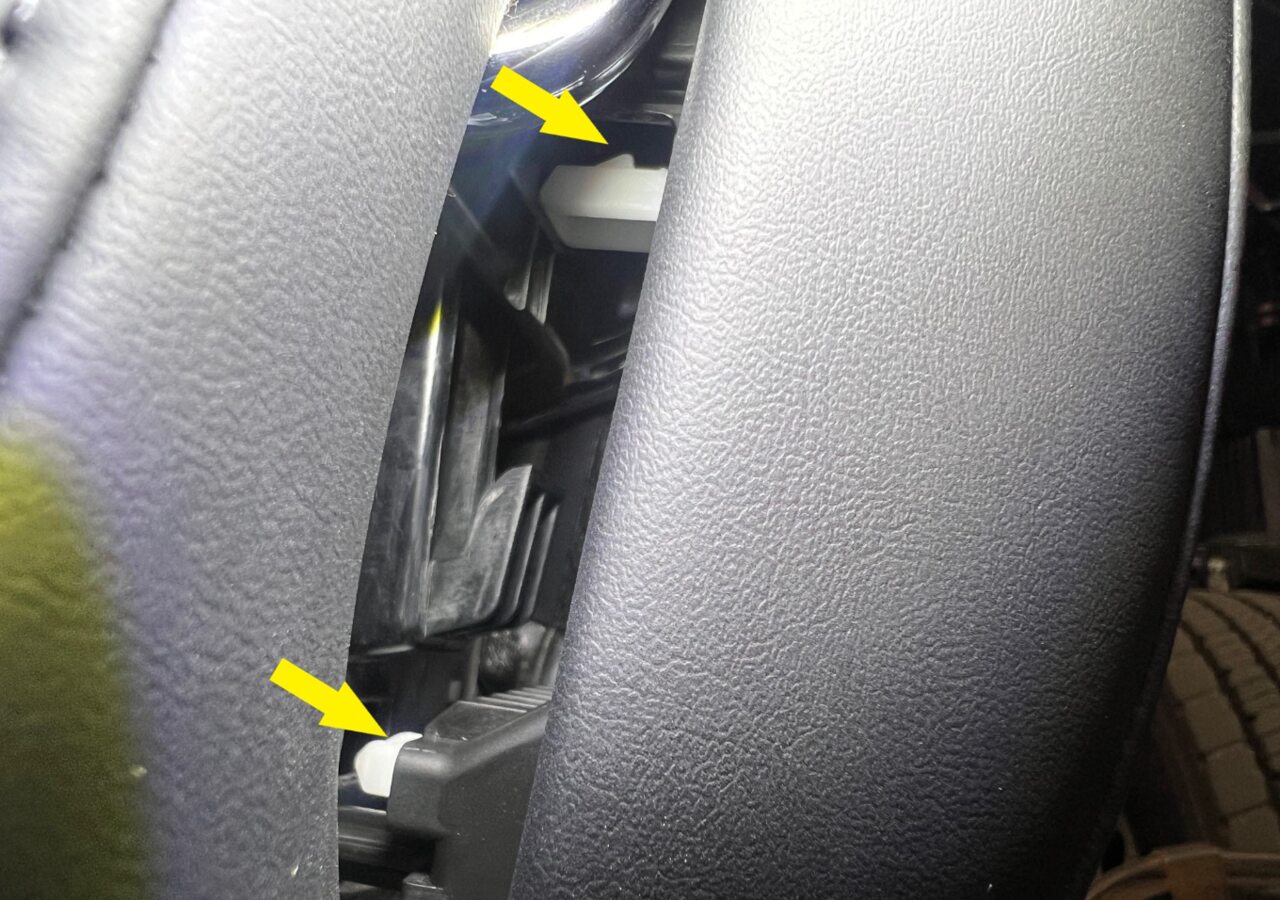

   2 个锁夹；按下头枕释放卡子，确保两个卡子均已完全松开，然后径直向上拉起头枕，将其拆下

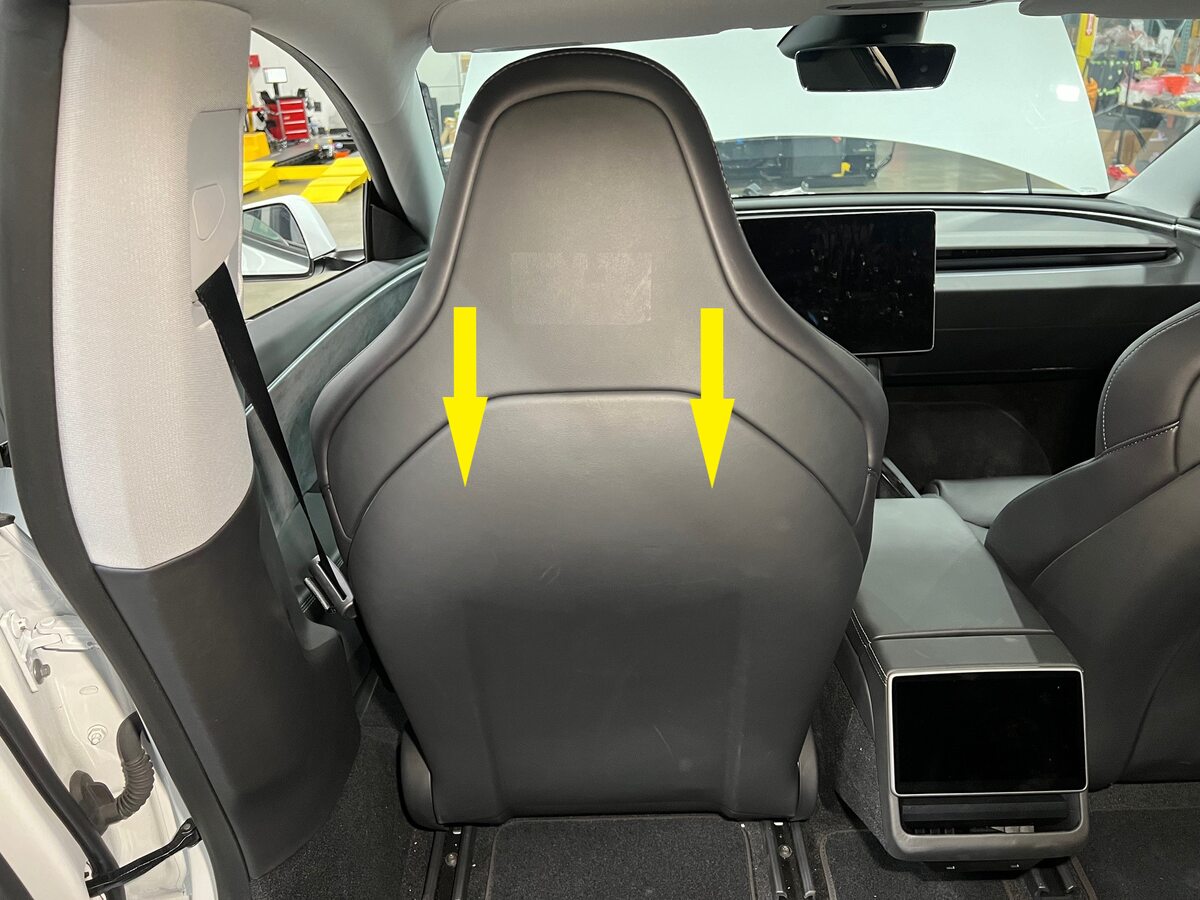

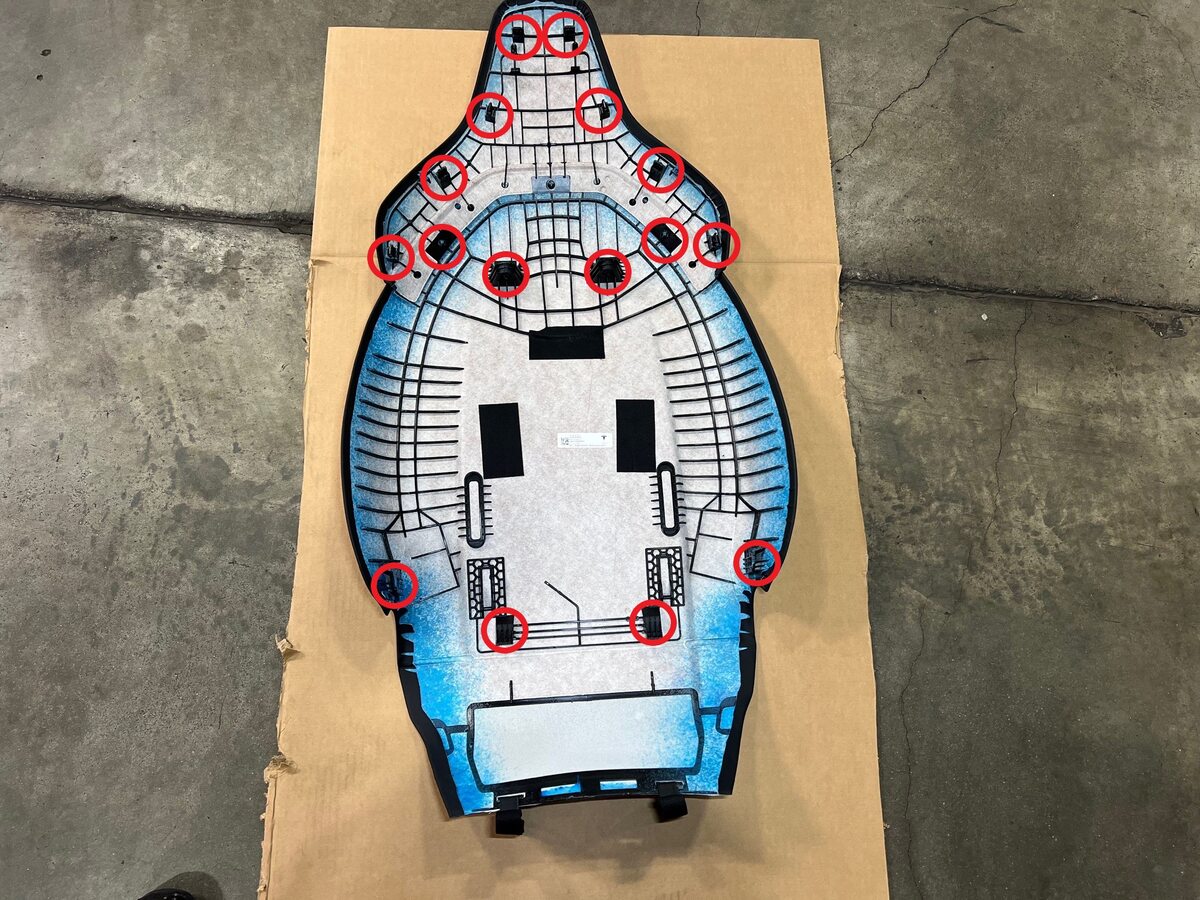

7. 将左侧座椅靠背外壳总成从座椅靠背框架上拆下
   注

   16 个卡子；从座椅顶部开始，将外壳拉离框架；当侧面卡子松开时，拉动底部并小心地将底部锁片从卡槽中移出；如果径直拉出，座椅靠背上的卡子可能会折断；将剩余卡子从座椅总成下方松开；如有必要，移动座椅以便操作

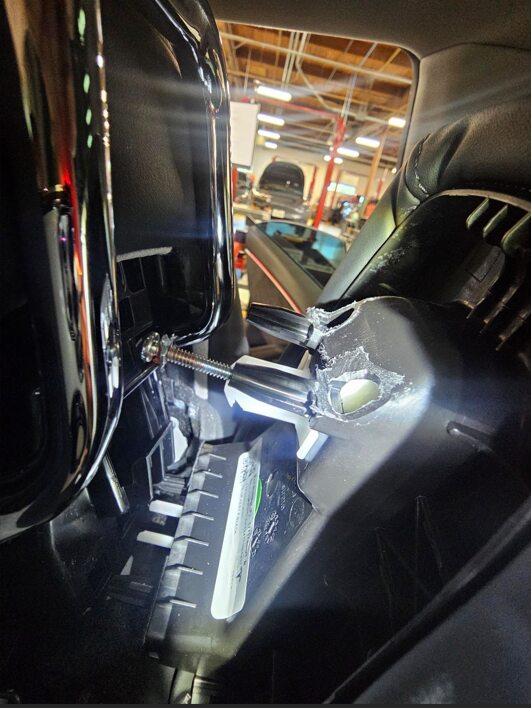

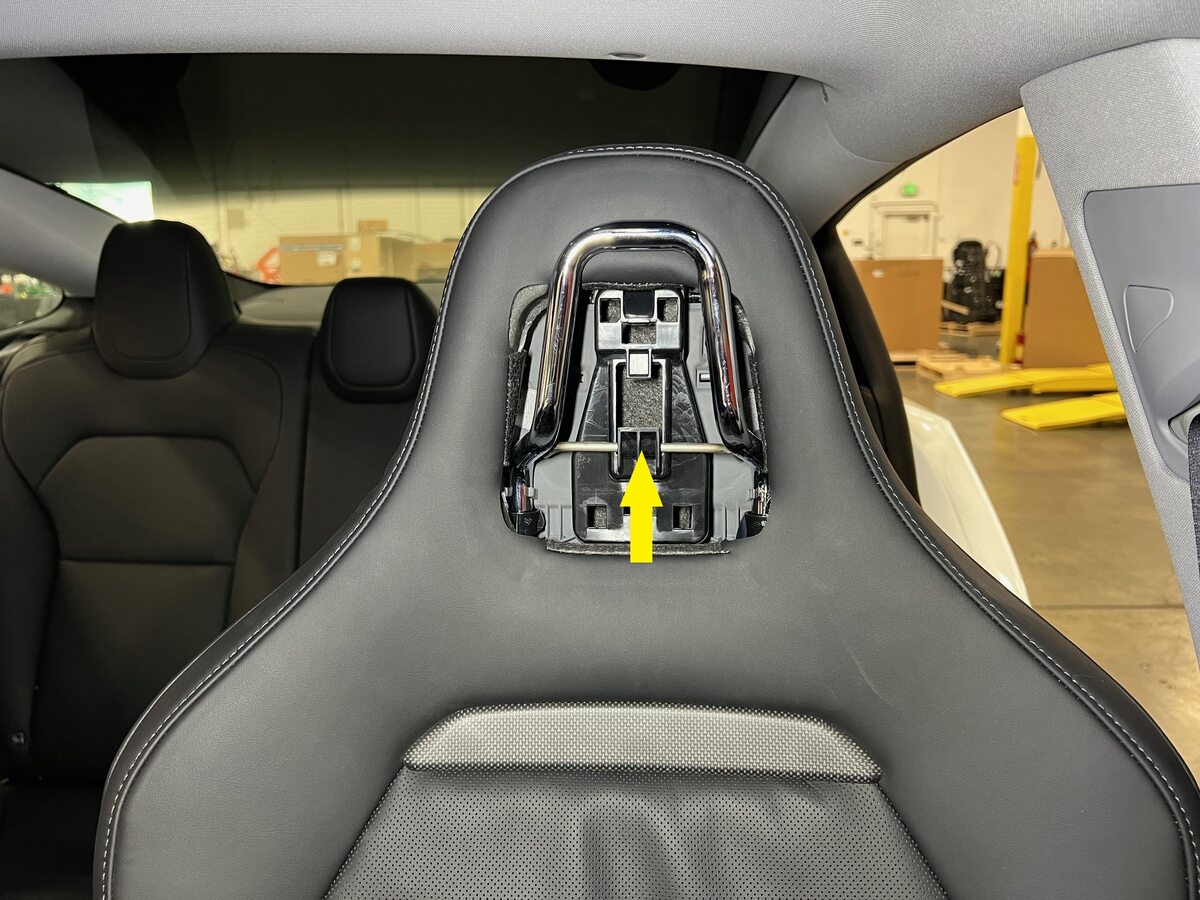

8. 将座椅靠背固定件从座椅靠背框架上松开
   注

   1 个固定件

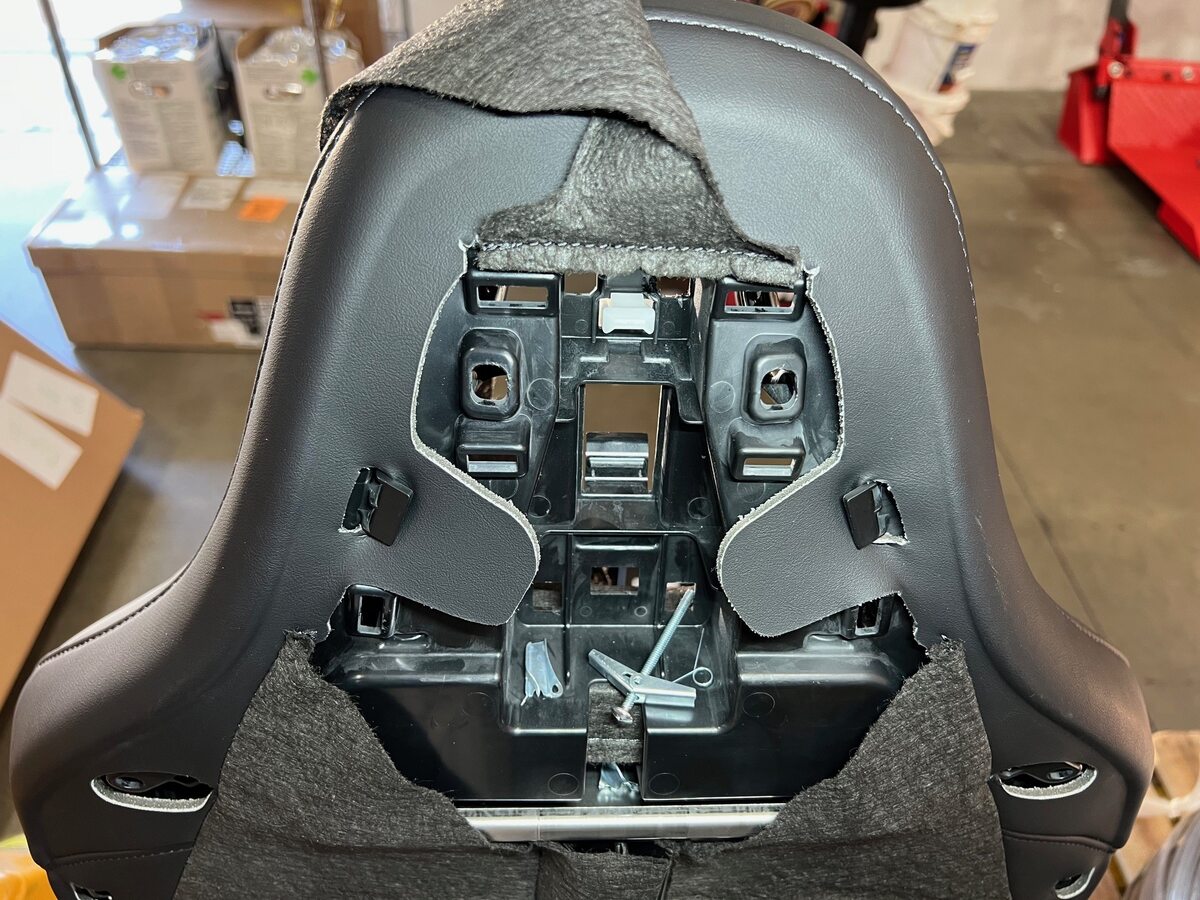

9. 拆下残余的蝶形螺栓或卡子
   注

   丢弃在座椅靠背上发现的任何残留物，否则这些残留物会导致车辆日后出现 NVH 异响





10. 将座椅靠背固定件安装到座椅靠背框架上
    注

    1 个固定件

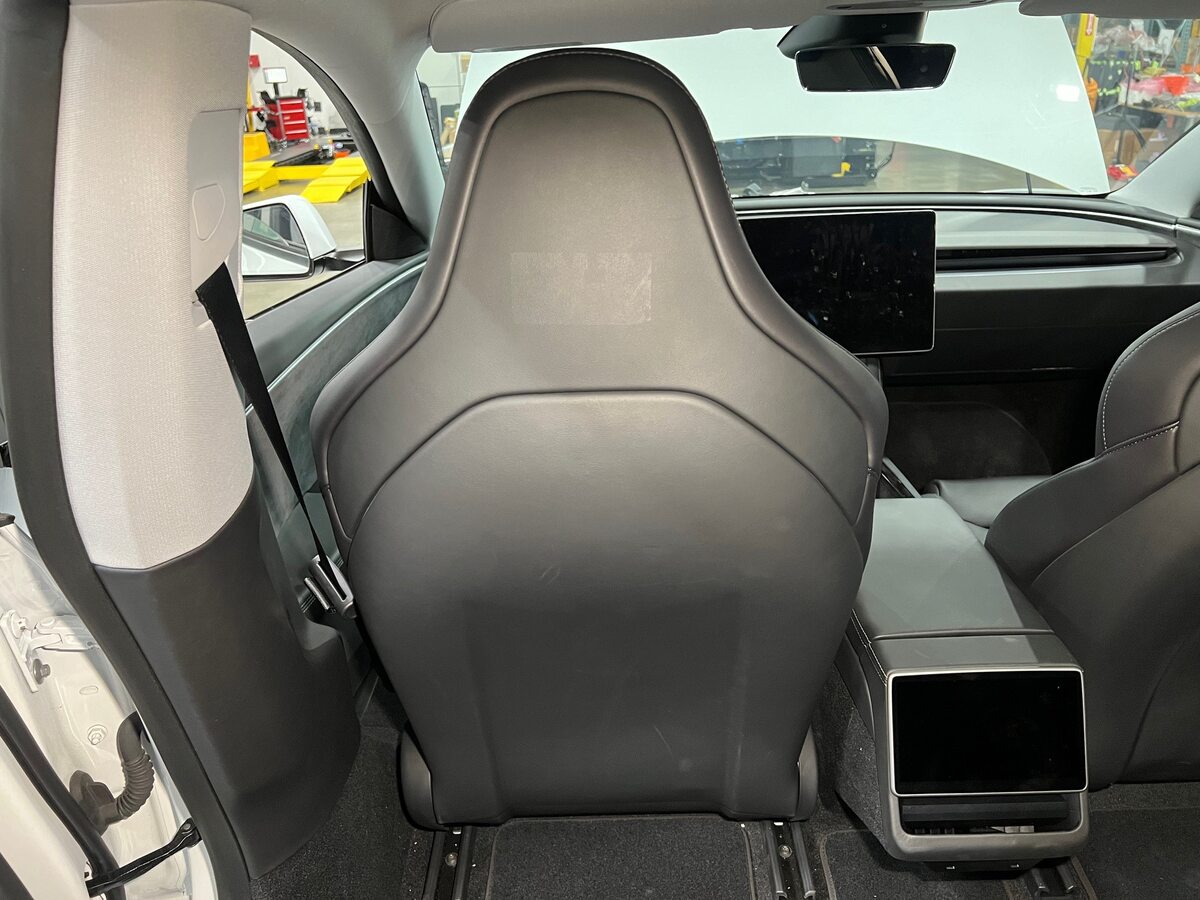

11. 将座椅靠背外壳总成安装到座椅靠背框架上
    注

    16 个卡子；首先安装下部卡子并将外壳向上转动入位；可能需要对外壳施加轻微压力以确保其完全就位；安装后，头枕支柱将与座椅靠背接合





12. 将系带夹固定到座椅靠背外壳总成上
    注

    2 个夹子，确保固定带拉紧以安装到位

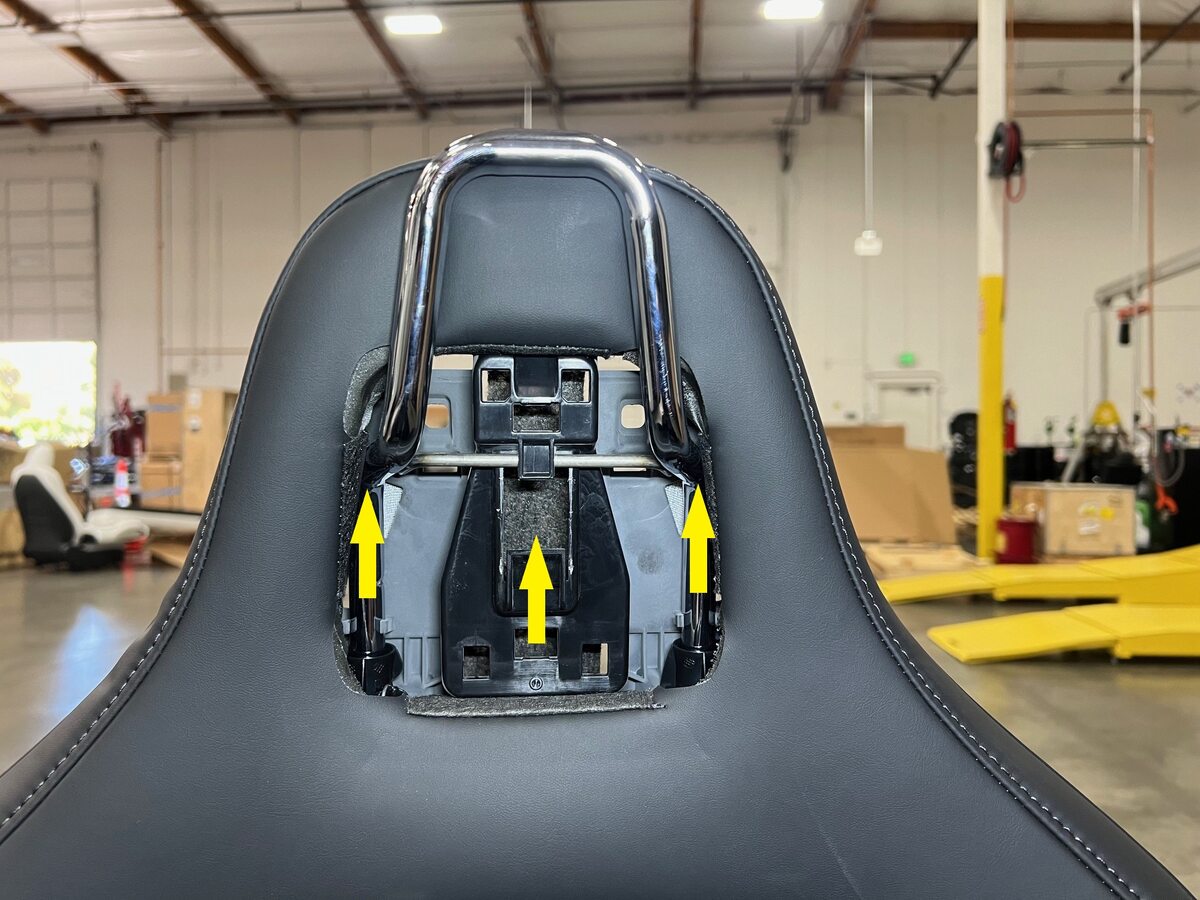

13. 安装头枕支架总成。
    注

    2 个锁夹；确保头枕完全就位；安装头枕时会听到清晰的锁止声；向上拉动头枕，确保头枕总成已就位









14. 将头枕安装到座椅上
    注

    2 个锁夹；确保头枕完全就位；安装头枕时会听到清晰的锁止声；通过向上拉动头枕确保头枕就位









15. 将左前驾驶位座椅移回原位



16. 升起左侧前车窗



17. 关闭左侧前车门
