制动片套件 - 后 - Base 标准版 ((拆卸和更换))
校正代码 3301088082 FRT 0.54 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2025-07-01: 更新了制动器磨合步骤。
- 2024 年 9 月 17 日：添加了电子驻车制动 (EPB) 维护模式参考。
- 2024 年 5 月 31 日： 添加了“确保正确安装后制动软管”的注意事项。
- 2024 年 7 月 12 日：添加了制动器磨合步骤。
设备：
- 1109954-00-A 制动钳扩张器
警告

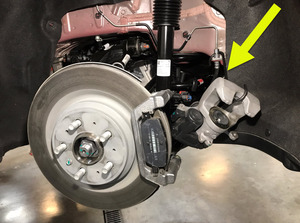

安装制动钳时，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。
注
有关详细的制动规格，请参阅制动器。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左后和右后制动钳固定到左后制动钳支架的螺栓（4 个） |
 26.5 Nm (19.5 lbs-ft) |
|
更换 |
拆卸
- 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
- 拆卸前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
- 将吸收性材料放置在制动助力器和储液罐区域下方。
- 将车辆置于电子驻车制动 (EPB) 维护模式。请参阅 驻车制动 - 钳 - 后 - LH（释放）。
- 踩住制动踏板。
- 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
- 在 Toolbox 中，点击Actions选项卡，然后在搜索字段中输入 "EPB Enter Service Mode"。
-
点击PROC_EPB_X_SERVICE-MODEvia Service Mode:
- Chassis ➜ Brakes ➜ EPB Service Mode
- Chassis ➜ Brakes ➜ EPB Service Mode
- 拆下 LH 和 RH 后车轮。请参阅 轮毂总成（拆卸和安装）。
-

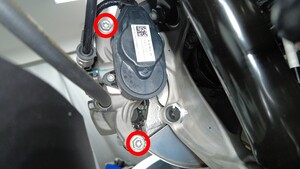

拆下并弃用将左后制动钳固定到左后制动钳支架的螺栓（2 个）。
提示推荐使用以下工具
- 17 毫米 12 点组合扳手
- 14 毫米套筒
- 棘轮/扭矩扳手
-

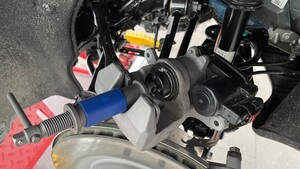

利用制动钳扩张器套件或类似工具，轻轻地将活塞推回制动钳。
-
使用制动钳 S 型挂钩将 LH 后钳挂在车身上。
-

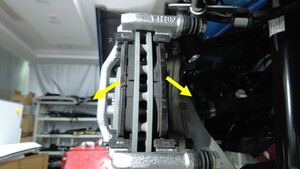

将左后制动片从左后制动钳支架上拆下。
-

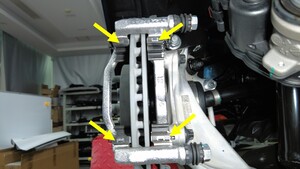

将左后制动钳相接面卡子从左后制动钳支架上拆下并弃用。
-
重复第10步至第14步，以拆下右后制动片。
安装
-

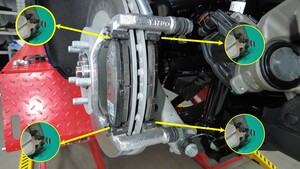

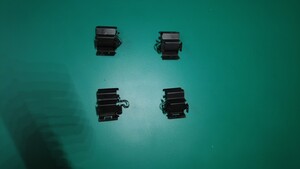

将新的相接面卡子安装到左后制动钳支架。
注请使用新的制动片套件中的新卡子。
-

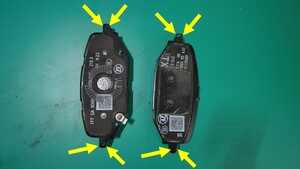

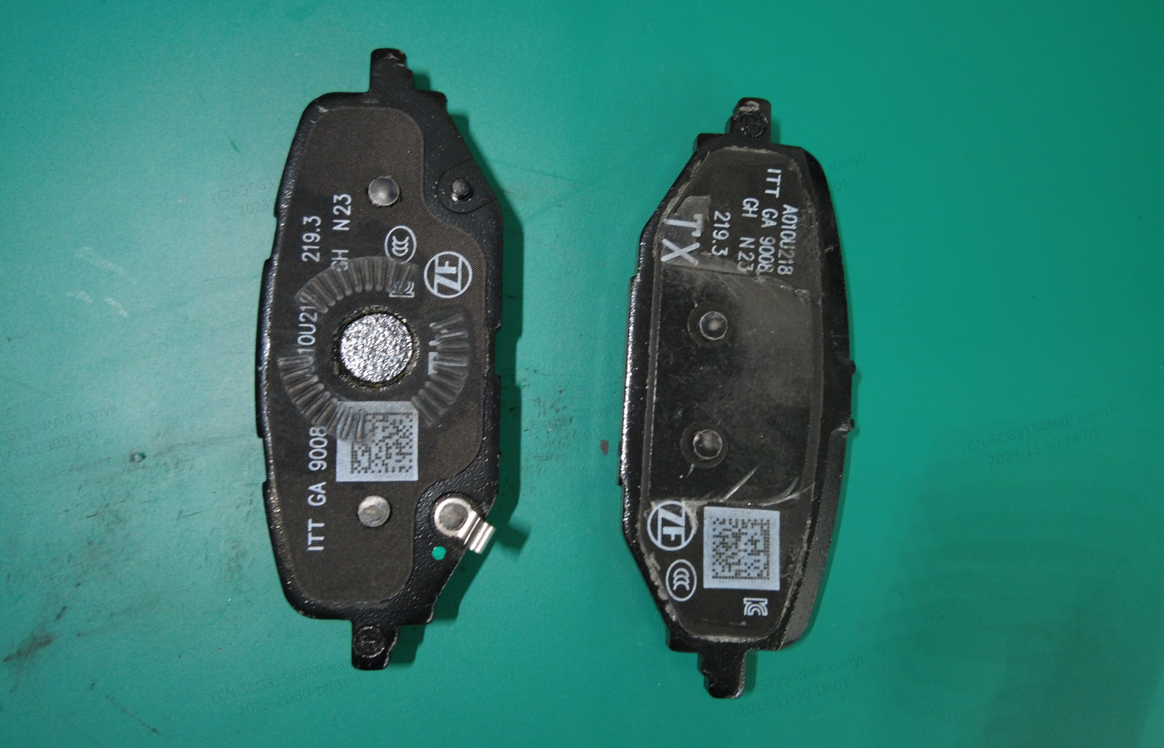

在左前制动片的左右两侧边缘处，均匀涂抹一层 Silaramic 润滑剂。
-

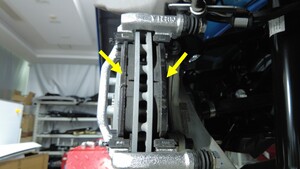

将左后制动片安装到左后制动钳支架。
-
安装新的螺栓（2 个），将左后制动钳固定到左后制动钳支架。26.5 Nm (19.5 lbs-ft)提示推荐使用以下工具
- 17 毫米 12 点组合扳手
- 14 毫米套筒
- 棘轮/扭矩扳手
警告安装制动钳时，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。 - 重复第1步至第4步，以安装右后制动片。
- 安装 LH 和 RH 后车轮。请参阅 轮毂总成（拆卸和安装）。
- 踩住制动踏板。
-
在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），然后点击，选择
EPB Selection
下拉列表中的Both，再选择Action Selection
下拉列表中的Stop。点击Run，然后等待例行程序完成。注如需要，还可以在EPB Selection
字段中选择Left/Right。 - 退出“维护模式”。请参阅 。
- 检查制动液储液罐并根据需要加满。
- 将吸收性材料从制动助力器和储液罐区域下方取走。
- 安装前备箱后挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
- 将举升臂从车辆下方移走。
-
磨合制动器。请参阅制动片 - 磨合。
注驾车时，请确保制动踏板触感和性能正常。注将制动片磨合校正代码 33013000 作为同一工项下的一个单独校正程序添加至“服务工单”中。
