高压接头 - 后驱动电机系统逆变器 - 第三代 ((拆卸和更换))

校正代码 4020010042 FRT 0.90 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1450875-00-A 变流器泄漏测试适配器套件，M3
  • 1140501-00-A 高压电池完整外壳泄漏测试包套件
  • 1140311-00-A 高压连接器杆锁，Model 3
警告

只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息，或第三方主题说明，请参阅高压认证要求。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项。

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 安装前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  3. 断开低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
  4. 拆下第二排座椅下部座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  5. 执行车辆高压禁用程序。请参阅 车辆电气绝缘程序 (Test/Adjust)。
  6. 拆下后流线型护板。请参阅 流线型护板 - 后底板 ((拆卸和更换))。
  7. 拆下高压电池后滑板。请参阅 防滑板 - 后 - 高压电池 ((拆卸和更换))。
  8. 拆下将高压电池至后驱动单元线束支架固定到后驱动单元变流器的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 无绳六角螺丝刀
  9. 拆卸将高压电池至后驱动单元线束支架固定到高压电池的螺母。
    提示
    推荐使用以下工具
    • 10 毫米深磁性套筒
    • 无绳六角螺丝刀
  10. 滑动释放装置，将后驱动单元至高压电池线束处的高压电池后驱动单元连接器把手从固定位置解锁。
  11. 将高压电池后驱动单元连接器把手抬至最高处。
  12. 断开将后驱动单元高压线束固定到高压电池的电气连接器。
  13. 重复第10步至第12步，完成后驱动单元高压线束另一侧相关操作。

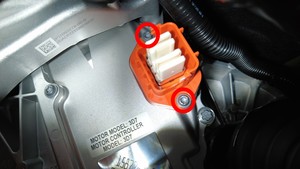

  14. 拆卸将高压接头固定到后驱动单元的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • Torx Plus IP30 内梅花套筒

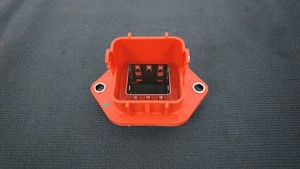

  15. 使用塑料饰板工具将高压接头从车辆上拆下。

安装

  1. 安装将高压接头固定到后驱动单元的螺栓（2 个）。
    6 Nm (4.4 lbs-ft)
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • Torx Plus IP30 内梅花套筒
  2. 执行变流器漏气测试。请参阅 逆变器漏液测试 (Inspection)。
  3. 完全升起将后驱动单元高压线束固定到后驱动单元的电气连接器上的把手。
  4. 将高压连接器专用工具安装到将后驱动单元高压线束固定到后驱动单元的电气连接器上。
  5. 双手用力以牢固连接将后驱动单元高压线束固定到后驱动单元的电气连接器。
    警告
    确保连接器与接头稳固连接，两个固定销都插入把手中。
  6. 将高压连接器专用工具从将后驱动单元高压线束固定到后驱动单元的电气连接器上拆下。
  7. 按压将后驱动单元高压线束固定到后驱动单元的电气连接器，同时完全降下连接器把手。
    警告
    确保把手在降下时不扭结。
  8. 滑动释放装置，确认将后驱动单元高压线束固定到后驱动单元的电气连接器锁定在正确位置。
  9. 确认电气连接器已完全就位，然后比对连接器两侧，确保已按正确方式紧固到位。
    注
    连接器就位不当可能在日后导致连接器损坏和后驱动单元故障。
  10. 重复第3步至第9步，完成后驱动单元高压线束另一侧相关操作。
  11. 安装将高压电池至后驱动单元线束支架固定到高压电池的螺母。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 无绳六角螺丝刀
    • 棘轮/扭矩扳手
  12. 安装将高压电池至后驱动单元线束支架固定到后驱动单元变流器的螺栓。
    6 Nm (4.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 无绳六角螺丝刀
    • 棘轮/扭矩扳手
  13. 安装高压电池后滑板。请参阅 防滑板 - 后 - 高压电池 ((拆卸和更换))。
  14. 安装后流线型护板。请参阅 流线型护板 - 后底板 ((拆卸和更换))。
  15. 安装第二排座椅下部座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  16. 连接低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
  17. 安装前备箱后挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  18. 将车辆从双柱举升机上移走。请参阅 举升车辆 - 双柱举升机。
