饰板 - 前保险杠 ((拆卸和安装))
校正代码
1001020041
FRT
0.42
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-08-07: 添加了“在将前饰板固定到踝部止动爪的螺栓（2 个）螺纹上涂抹一小滴 Loctite 222”的步骤。
- 2026-03-16: 针对新生产车辆上将前饰板固定到前踝部止动爪的螺栓，添加了相关步骤。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将前饰板上部固定到车辆的螺栓（5 个） |
 3.5 Nm (2.6 lbs-ft) |
|
重复使用 | |
| 将前饰板固定到左前和右前翼子板的螺栓 |
2.5 Nm (1.8 lbs-ft) |
|
重复使用 | |
| 将裙板固定到前流线型护板的螺栓（4 个） |
5 Nm (3.7 lbs-ft) |
|
重复使用 | |
| 将前饰板固定到踝部止动爪的螺栓（2 个）（如配备） |
3 Nm (2.2 lbs-ft) |
|
重复使用 |
拆卸
- 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。
-
拆卸将前饰板上部固定到车辆的螺栓（5 个）。
提示推荐使用以下工具
- 10 毫米深套筒
-
拆卸将左前轮拱内衬固定到前饰板的卡子（5 个），然后将内衬移开，留出操作空间。
-
拆下将前保险杠饰板固定到左侧前翼子板的螺栓。
提示推荐使用以下工具
- 8 毫米深套筒
- 重复第3步至第4步，完成车辆右侧相关操作。
-

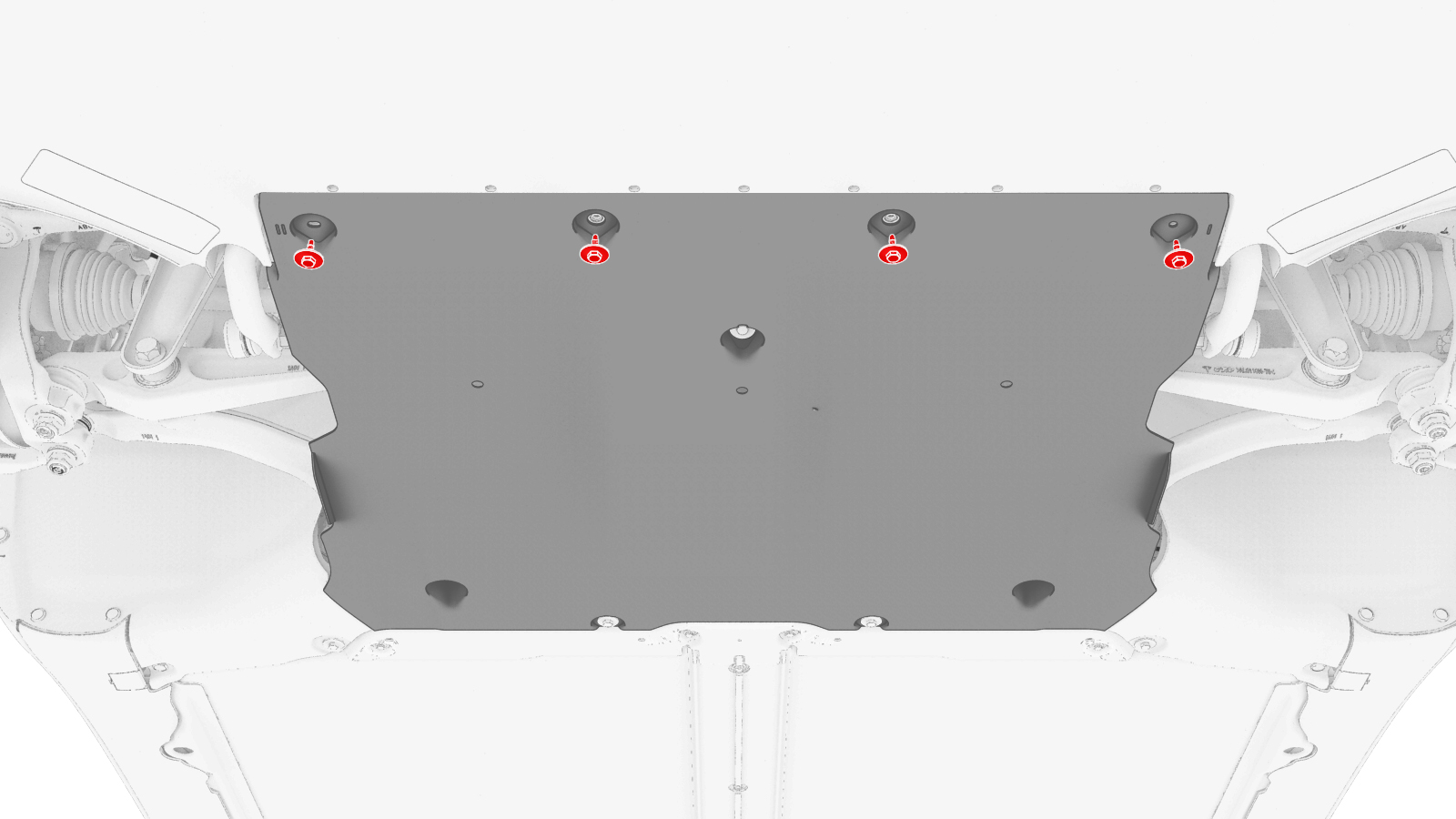

拆卸将裙板固定到前流线型护板的螺栓（4 个）。
提示推荐使用以下工具
- 10 毫米深套筒
-

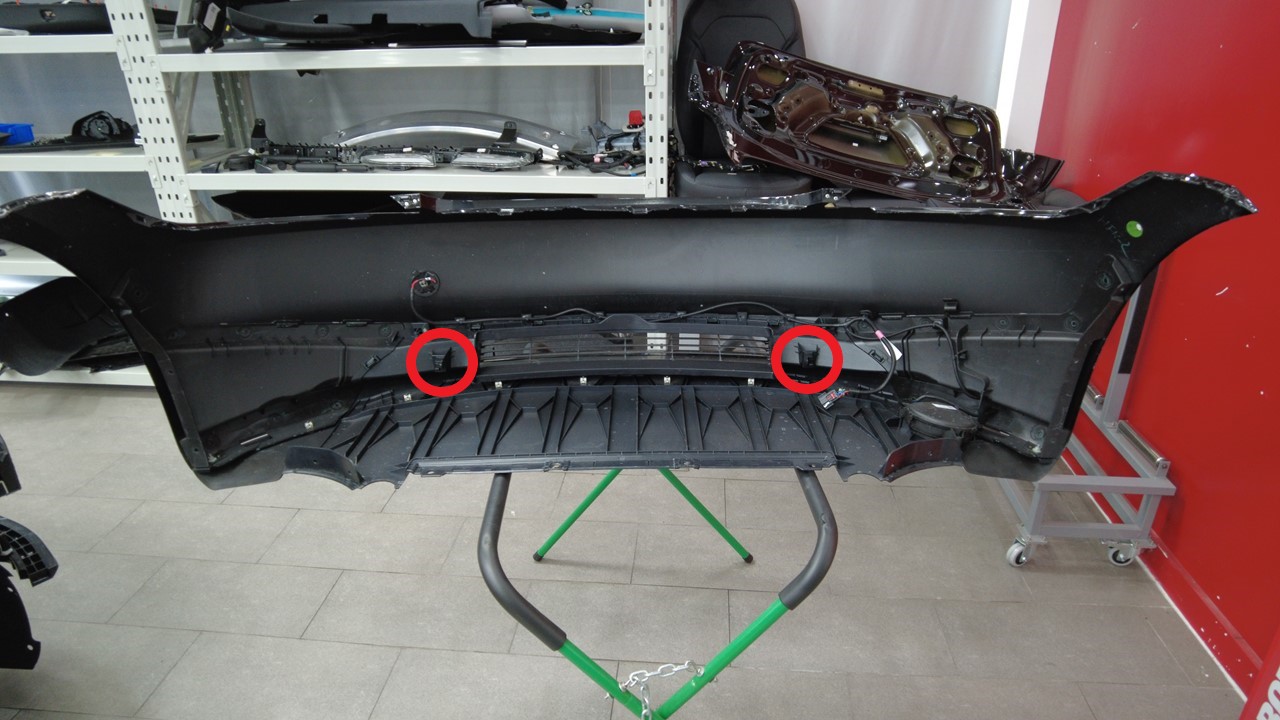

对于 2025 年 8 月 27 日之后生产的车辆：拆下将前饰板固定到踝部止动爪的螺栓（2 个）。
提示推荐使用以下工具
- 10 毫米套筒扳手
-

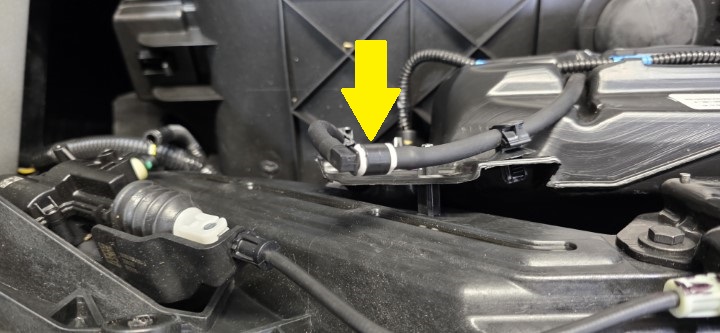

松开将清洗器软管固定到车身的卡子，然后断开纳米喷嘴，以分离清洗器软管。
注早期生产的车辆上可能没有此软管。如果没有，请跳过此步骤。
-
断开前饰板连接器。
注早期生产的车辆上只有 1 个连接器。

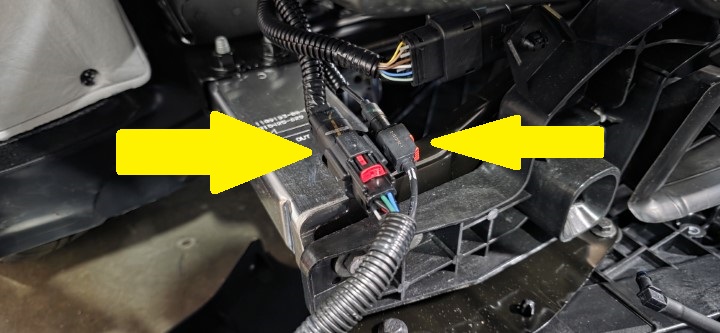

图 1. 1 个连接器 图 2. 2 个连接器 -
在协助下，松开将前饰板总成固定到车辆的卡子（16 个），然后将总成从车辆上拆下。
警告拆卸时，注意请勿损坏前照灯和前翼子板。注先松开两个前角，然后向上拉离车辆以松开所有卡子。注将前饰板总成放置在有垫层的作业表面。
安装
-
连接前饰板连接器。
注早期生产的车辆上只有 1 个连接器。

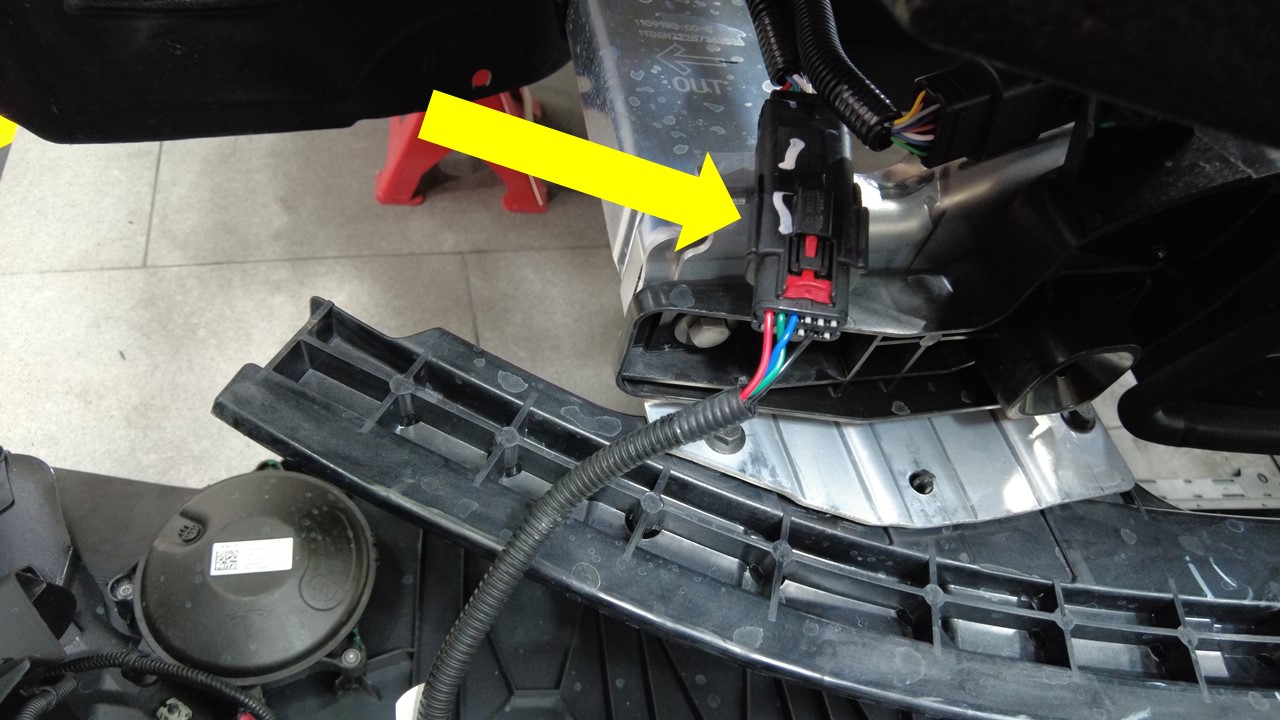

图 3. 1 个连接器 图 4. 2 个连接器 -
紧固将前饰板总成固定到车辆的卡子（16 个）。
警告安装时，注意请勿损坏前照灯和前翼子板。注先紧固前翼子板卡子，然后再紧固外部其他卡子。
-

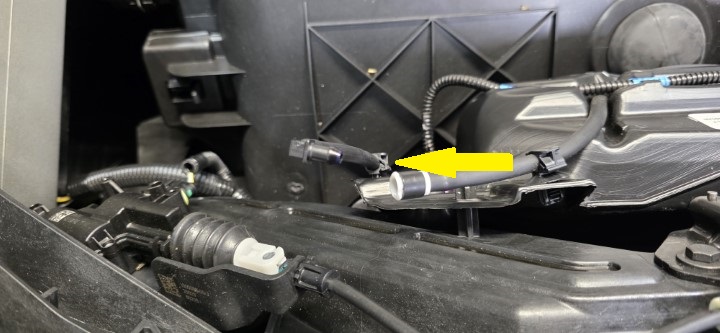

安装将清洗器软管固定到车身的卡子，然后接合纳米喷嘴，以连接清洗器软管。
注早期生产的车辆上可能没有此软管。如果没有，请跳过此步骤。注执行推拉推测试，以验证清洗器软管是否正确接合。
-
安装将前饰板固定到左前翼子板的螺栓。2.5 Nm (1.8 lbs-ft)提示推荐使用以下工具
- 8 毫米深套筒
-
紧固将左前轮拱内衬固定到前饰板的卡子（5 个），然后将内衬移开，留出操作空间。
- 在车辆右侧重复执行第 4 至 5 步。
-
安装将前饰板上部固定到车辆的螺栓（5 个）。3.5 Nm (2.6 lbs-ft)提示推荐使用以下工具
- 10 毫米深套筒
-

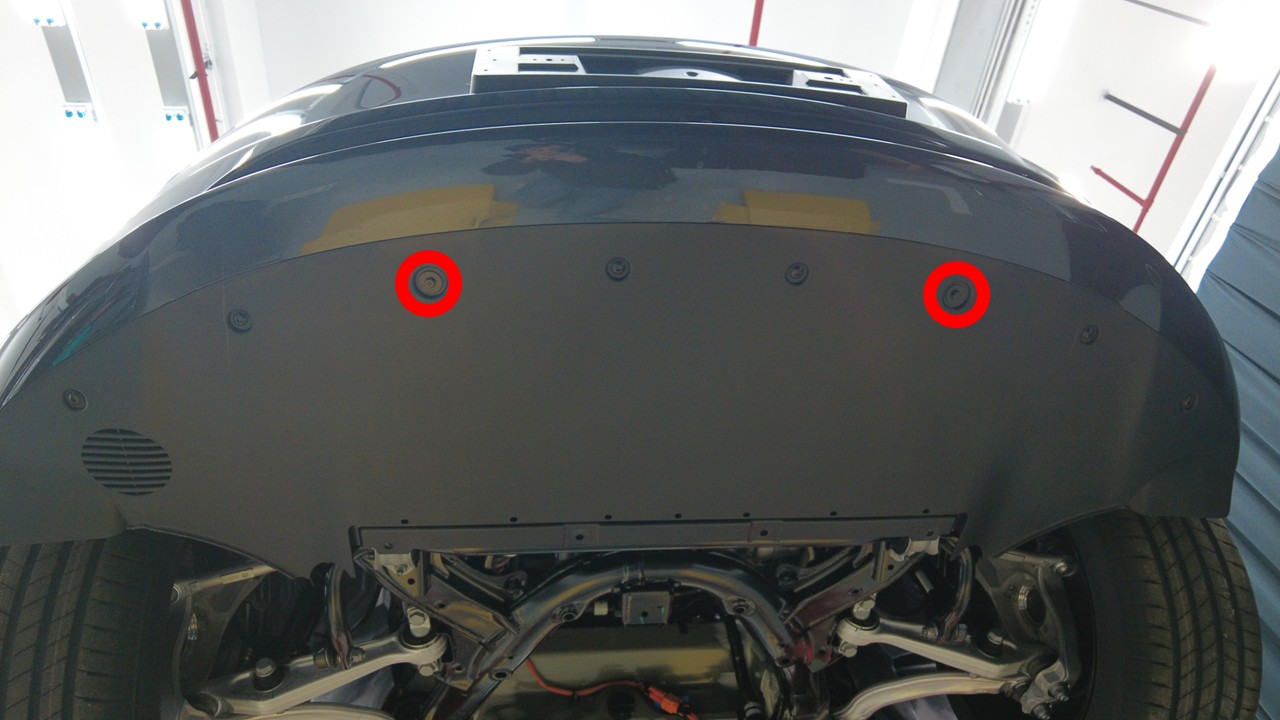

对于 2025 年 8 月 27 日之后生产的车辆： 在将前饰板固定到踝部止动爪的螺栓（2 个）螺纹上涂抹一小滴 Loctite 222，然后安装螺栓。3 Nm (2.2 lbs-ft)提示推荐使用以下工具
- 10 毫米套筒扳手
-
在将裙板固定到前流线型护板的螺栓（4 个）螺纹上涂抹一小滴 Loctite 222，然后安装螺栓。5 Nm (3.7 lbs-ft)提示推荐使用以下工具
- 10 毫米深套筒
- 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
