电话托盘(螺丝固定式) - 中控台 ((拆卸和更换))

校正代码 1519011222 FRT 0.42 注意:除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-03-10: 添加了固件重新安装步骤。
2024+ Model 3 配备两种手机托盘:2024 年 3 月 3 日之前生产的车辆配备卡子紧固型手机托盘;2024 年 3 月 3 日当天或之后生产的车辆配备螺钉紧固型手机托盘。

扭矩规格

表 1. 扭矩规格电话托盘(螺丝固定式) - 中控台 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将手机托盘固定到中控台总成的螺钉(2 个)
1.2 Nm (.9 lbs-ft)
  • Torx T20 钻头
重复使用
将感应式充电器固定到手机托盘的螺钉(3 个)。
1 Nm (.7 lbs-ft)
  • Torx T20 钻头
重复使用

拆卸

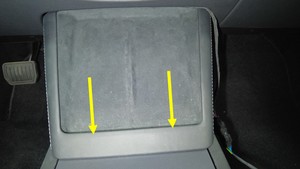

  1. 将中控台后部向上倾斜,然后将中控台朝车辆后部拉动。请参阅 中控台总成 ((拆卸和更换))

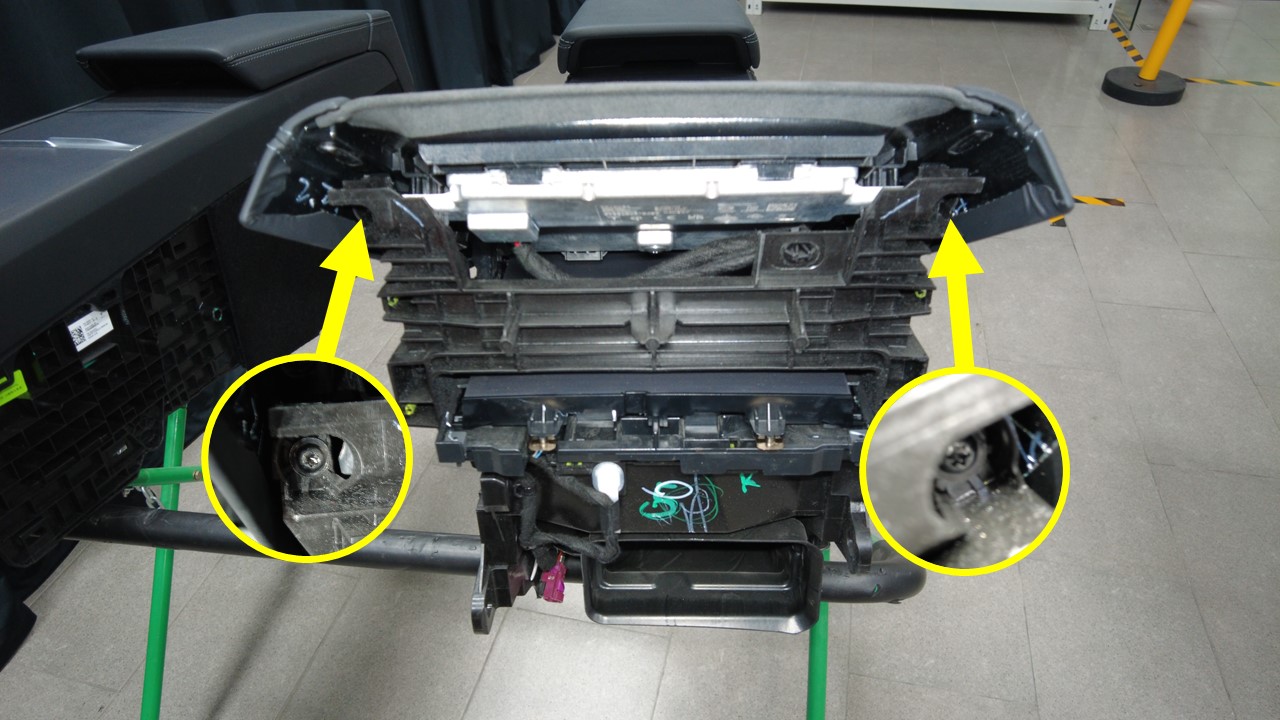

  2. 拆下将手机托盘固定到中控台总成的螺钉(2 个)。
    提示
    推荐使用以下工具
    • Torx T20 钻头

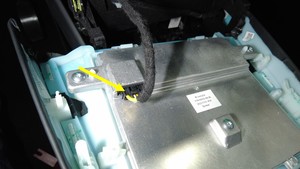

  3. 断开电气连接器,然后将手机托盘从仪表板上拆下。

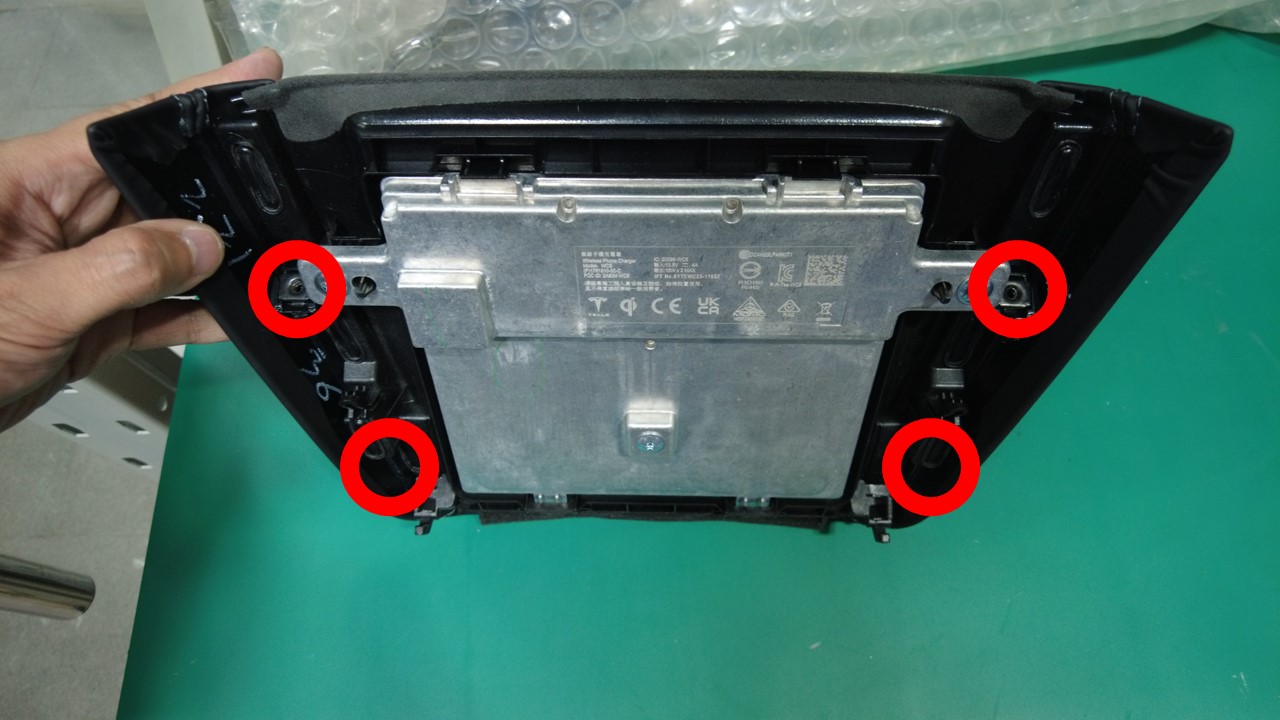

  4. 松开将手机托盘固定到中控台的卡子(2 个)、螺钉垫片(2 个)和导片(6 个)。
    沿手机托盘的倾斜角度将手机托盘总成从底部拉起。

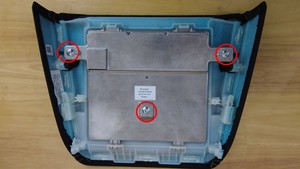

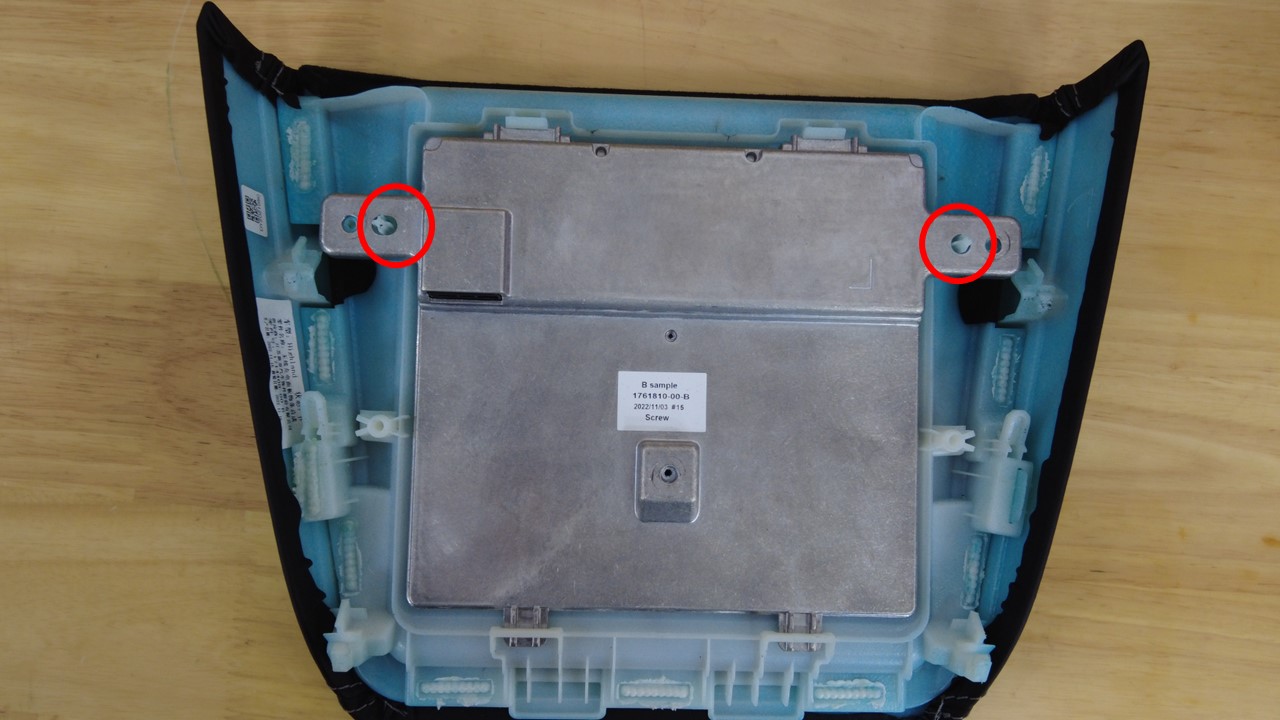

  5. 拆卸将感应式充电器固定到手机托盘的螺钉(3 个)。
    提示
    推荐使用以下工具:
    • Torx T20 钻头

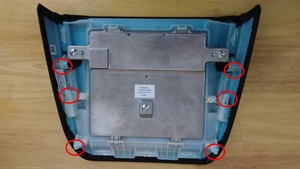

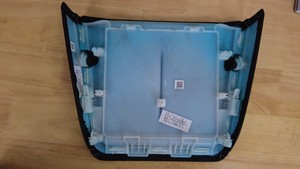

  6. 松开将感应式充电器固定到手机托盘的锁片(2 个)、固定销(2 个)和卡子(2 个),然后将感应式充电器从手机托盘上拆下。
    将感应式充电器向上倾斜,然后j将其滑离手机托盘。

安装

  1. 紧固将感应式充电器固定到手机托盘的锁片(2 个)、固定销(2 个)和卡子(2 个)。
    将感应式充电器固定销滑入手机托盘,然后完全接合手机托盘顶部锁片。
  2. 安装将感应式充电器固定到手机托盘的螺钉(3 个)。
    1 Nm (.7 lbs-ft)
    提示
    推荐使用以下工具:
    • Torx T20 钻头
  3. 紧固将手机托盘固定到中控台的卡子(2 个)、螺钉垫片(2 个)和导片(6 个)。
    沿手机托盘总成倾斜角度从手机托盘底部将其向上向内按压。
  4. 连接电气连接器,然后将手机托盘安装到仪表板上。
  5. 安装将手机托盘固定到中控台总成的螺钉(2 个)。
    1.2 Nm (.9 lbs-ft)
    提示
    推荐使用以下工具
    • Torx T20 钻头
  6. 安装中控台。请参阅 中控台总成 ((拆卸和更换))
  7. 重新安装车辆固件。请参阅 软件重新安装 - 触摸屏
