Camera - B-Pillar - LH (Clean) (Maintenance)
校正代码
1722040045
0.42
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-01-15: 发布了新的程序。
此程序需要使用专用工具：
- 1083742-01-A FORCH 玻璃清洁喷剂，400 毫升
- 2249444-00-A 蔡司预润清洁湿巾
- 265663-00-A 洁净室用擦巾 - Liso
- 100294- 00-A Tramado 擦巾
- 1133681-01-A 超细纤维布（2 个）
- 2279425-00-A 可调焦手电筒
程序
-

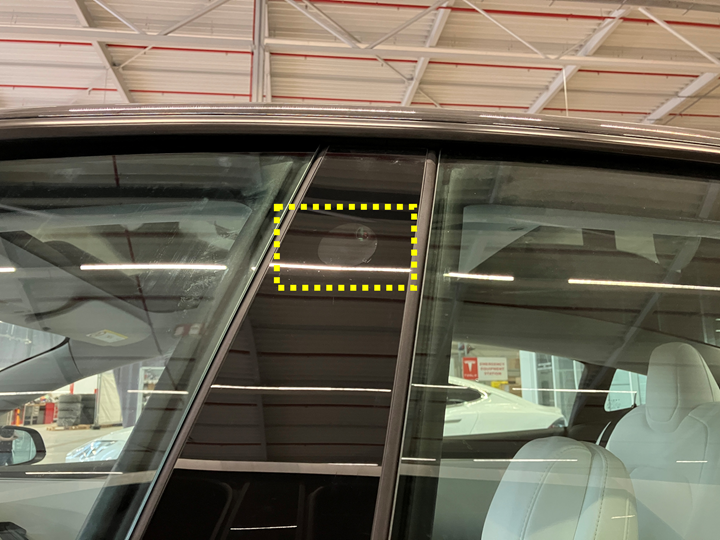

清洁左侧 B 柱饰板外表面。
注请使用 Zep 挡风玻璃清洁剂和两块超细纤维布。将 Zep 挡风玻璃清洁剂倒在一块超细纤维毛巾上，然后开始清洁外表面。表面未干时，使用第二块超细纤维毛巾将 B 柱饰板彻底擦干。以划圈的方式进行擦拭。确保 B 柱饰板上无污点或残屑。
-

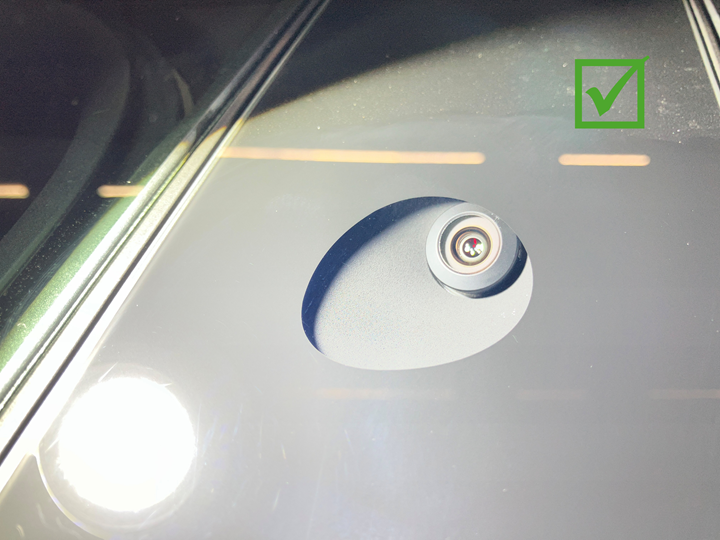

检查左侧 B 柱饰板外表面

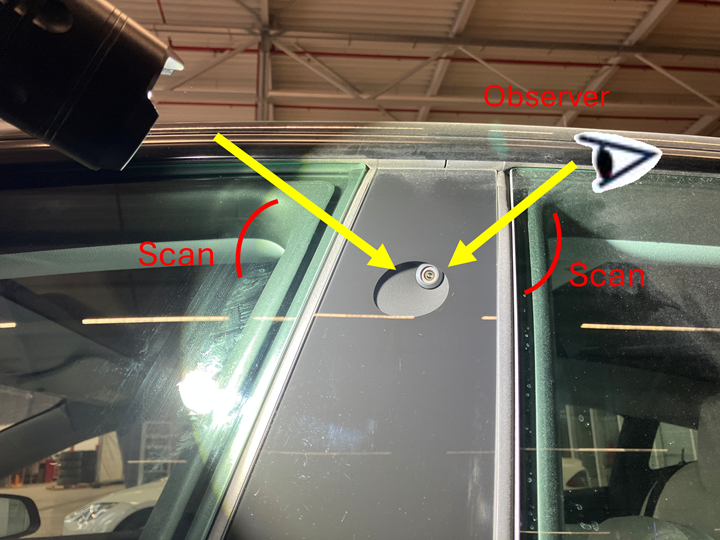

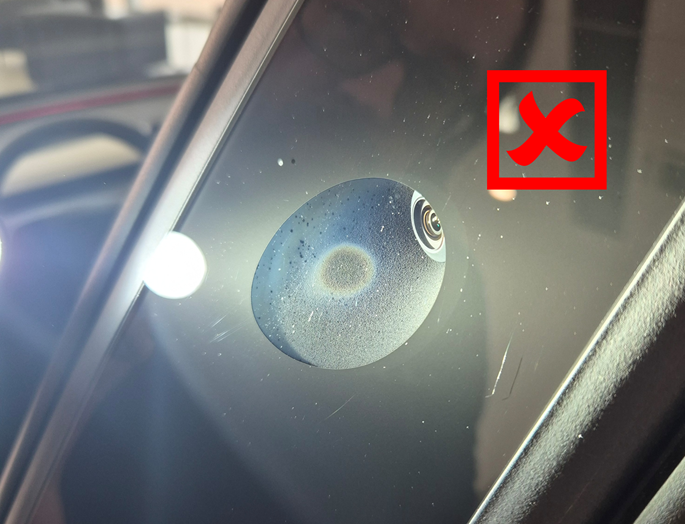

注请在车内或车外阴影区域完成检查。确保车辆所不处于潮湿环境，且驾驶室或车身温度与室温一致。使用 LED 手电筒照射摄像头区域四周的饰板。检查并确认整个区域无模糊点、起雾、污点和残屑。如果不确定是否存在模糊点、污迹或残屑，请进一步拆卸部件以检查内表面。TIp
- 对右侧 B 柱饰板摄像头重复以上步骤。
- 拆下左侧 B 柱摄像头。请参阅左侧 B 柱摄像头 ((拆卸和更换))。
-
清洁 B 柱饰板内表面。
请将 B 柱饰板放置在柔软表面，以免刮伤饰板前部。第 1 挡：使用蔡司镜片湿巾彻底清洁该区域。使用补漆笔辅助清洁玻璃和饰板之间的缝隙。第 2 挡：：使用洁净室（干）擦巾或 Tramado 擦巾彻底清洁该区域。使用补漆笔辅助清洁玻璃和饰板之间的缝隙。注意请勿在玻璃上留下条痕。第 3 挡：使用手电筒检查 B 柱饰板区域，确保已清洁干净。必要时，继续使用洁净室（干）擦巾或 Tramado 擦巾擦拭，直至玻璃上无条痕或残屑。
- 将左侧 B 柱摄像头安装到饰板上。请参阅左侧 B 柱摄像头 ((拆卸和更换))。
- 安装 LH B 柱饰板。请参阅左 B 柱饰板总成，左驾驶 ((拆卸和更换))。
- 启用“维护模式”。请参阅维护模式。
-
查看左侧 B 柱摄像头预览画面，评估目视清晰度。在触摸屏上，点击。
注通过查看右侧 B 柱摄像头图像。注确保摄像头透镜区域内无明显残屑或污垢。如果图像模糊且视线受阻，请继续清洁 B 柱摄像头透镜。如果图像清晰无污垢，则不必清洁透镜，请继续执行本程序：请转至第14步。
- 拆下左侧 B 柱摄像头。请参阅左侧 B 柱摄像头 ((拆卸和更换))。
-

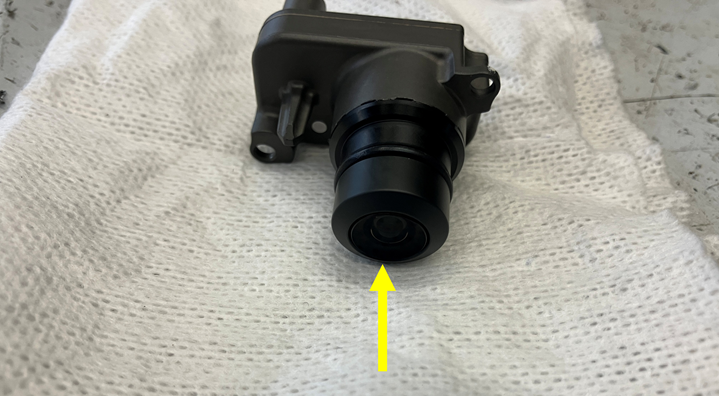

清洁 B 柱摄像头透镜。
注使用蔡司湿巾清洁摄像头透镜，然后使用干燥的 Tramado 擦巾擦干透镜。
- 安装左侧 B 柱摄像头。请参阅左侧 B 柱摄像头 ((拆卸和更换))。
- 安装 LH B 柱饰板。请参阅左 B 柱饰板总成，左驾驶 ((拆卸和更换))。
- 解锁车辆网关。请参阅网关解锁。
- 通过触摸屏清除摄像头校准数据。点击，然后点击Run。
- 退出“维护模式”。请参阅 维护模式。
