靠背套 - 前排座椅 - 右侧 ((拆卸和更换))
校正代码
1307020042
FRT
0.72
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车上拆下时，以及在座椅底座上或其附近进行相关作业时，请佩戴防割手套。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将腰部支撑支架底部固定到座椅靠背框架的螺栓 |
 5 Nm (3.7 lbs-ft) |
|
重复使用 | |
| 将第一排右侧侧气囊固定到座椅靠背框架的螺母（2 个） |
5.4 Nm (4.0 lbs-ft) |
|
更换 | 请勿使用冲击工具拆卸螺母 |
拆卸
- 拆下前备箱后部挡板。请参阅后裙板总成 - 后 ((拆卸和更换))。
- 拆下仪表板右侧端盖。请参阅端盖 - 仪表板 - 左侧 ((拆卸和更换))。
- 拆下右侧 A 柱下饰板。请参阅饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
- 拆下第一排右侧座椅总成。请参阅座椅总成 - 第一排 - 左侧 ((拆卸和更换))。
- 拆下第一排右侧头枕饰板。请参阅头枕 - 前排座椅 - 左侧 ((拆卸和更换))。
- 调整座椅，以便接触其底部。
-
松开用于固定座椅靠背外罩下部的卡子（2 个），然后将座椅靠背板移出作业区域。
-

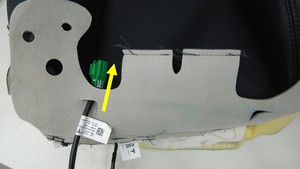

断开座椅靠背加热器连接器，然后将加热器连接器从座椅底部分离。
- 立起第一排右侧座椅总成。
- 拆下第一排右侧座椅靠背外壳。请参阅保护壳 - 前排座椅 - 左侧 ((拆卸和更换))。
-

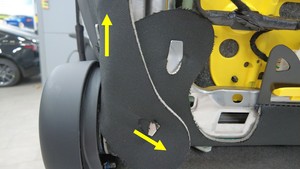

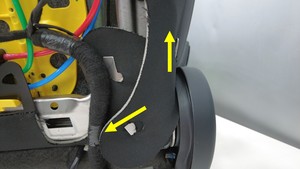

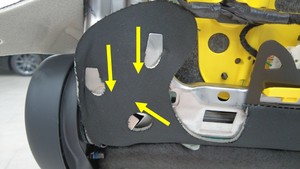

拆下盖住第一排右侧座椅靠背框架外角的上部板。
注将饰板下部从固定锁片上拉离，松开饰板，然后将饰板径直向上拉离上部固定锁片。
-

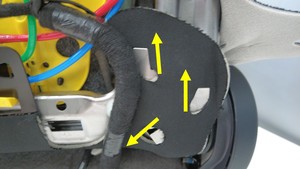

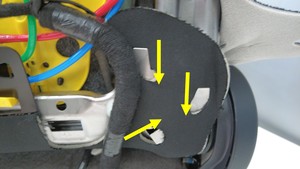

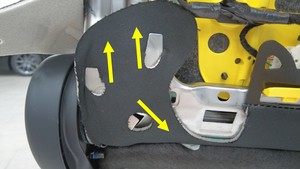

拆下盖住第一排右侧座椅靠背框架外角的下部板。
注将饰板垂直向上拉离上部固定锁片，松开饰板，然后将饰板下部从固定锁片上拉离。
-
拆下盖住第一排右侧座椅靠背框架内角的上部板。
注将饰板下部从固定锁片上拉离，松开饰板，然后将饰板径直向上拉离上部固定锁片。
-
拆下盖住第一排右侧座椅靠背框架内角的下部板。
注将饰板垂直向上拉离上部固定锁片，松开饰板，然后将饰板下部从固定锁片上拉离。
-

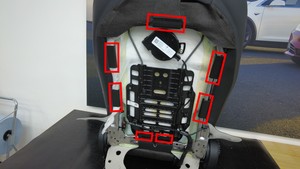

将座椅靠背外罩固定件（7 个）从第一排右侧座椅靠背框架上拆下。
-

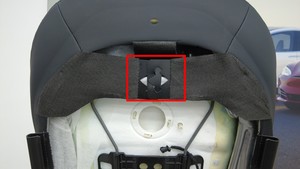

松开将座椅靠背外罩固定到泡沫垫的系带。
-

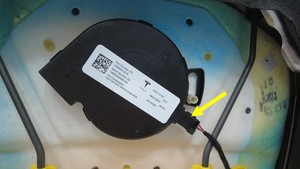

断开第一排右侧座椅靠背通风扇连接器。
-

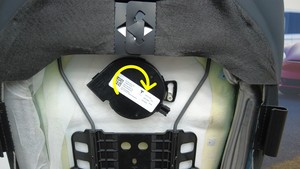

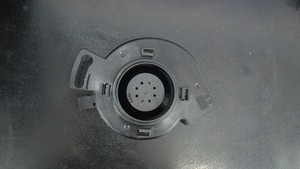

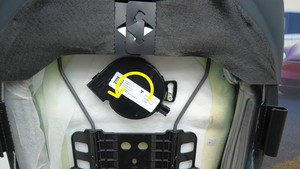

顺时针旋转第一排右侧座椅靠背通风扇，将其从泡沫上取下。
-
将第一排右侧座椅靠背外罩拉离第一排右侧座椅侧气囊，以便接触气囊电气连接器。
-

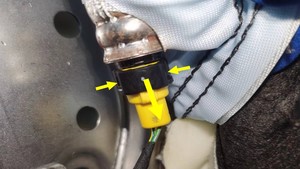

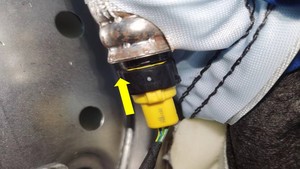

断开第一排右侧座椅侧气囊连接器。
-

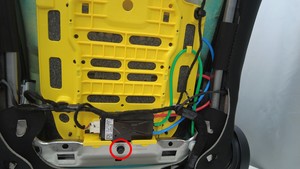

拆下将腰部支撑底部固定到座椅靠背框架的螺栓。
注此螺栓位于腰部电子控制单元 (ECU) 下方。拆卸此螺栓有助于下一步操作。提示推荐使用以下工具
- 10 毫米套筒扳手
- 无绳棘轮/冲击钻
- 2 英寸加长件
- 棘轮/扭矩扳手
-

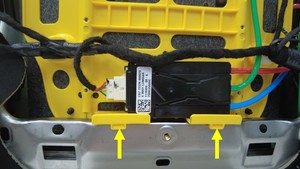

松开将腰部支撑底部固定到座椅靠背框架的锁片（2 个）。
-
拆下并弃置将第一排右侧座椅侧气囊固定到座椅靠背框架的螺母（2 个）。
提示推荐使用以下工具
- 10 毫米深套筒
- 棘轮/扭矩扳手
-

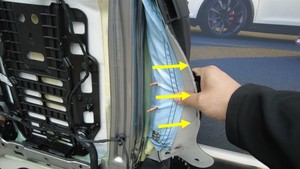

将第一排右侧座椅侧气囊滑槽从座椅靠背框架上小心拉离。
警告切勿将气囊从气囊滑槽上拆下。
-

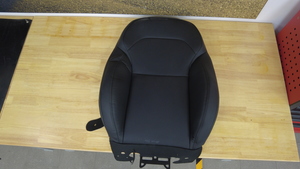

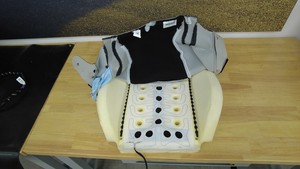

将座椅靠背外罩底部拉离座椅靠背框架，以拆下座椅蒙皮总成。
注确保加热器线束和座椅靠背外罩均与座椅靠背框架完全分离。
-

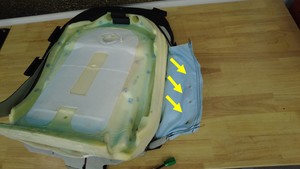

将气囊滑槽连同其内部气囊一起滑过座椅靠背泡沫，然后将气囊从气囊滑槽上小心拆下。
警告确保第一排右侧座椅侧气囊安装柱未卡在气囊滑槽孔中。警告从气囊滑槽上拆下气囊时，请务必谨慎操作。气囊以特定方式配置/折叠，一旦掉落或以任何方式改动或操作，则需进行更换。
-
将加热器线束从第一排右侧座椅靠背外罩上拆下。
-
拆下将座椅靠背外罩固定到泡沫垫的 Velcro 系带（4 个），然后将外罩从泡沫垫上拆下。
注松开 Velcro 系带时请谨慎操作，以免损坏泡沫垫。
安装
-
安装将座椅靠背外罩固定到座椅靠背泡沫垫的 Velcro 系带（4 个）。
注将 Velcro 系带按压平整，确保外罩和泡沫垫完美贴合。
-

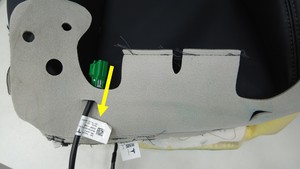

将加热器线束穿入第一排右侧座椅靠背外罩底部上的孔中。
-
将第一排右侧座椅侧气囊安装到气囊滑槽中，然后将气囊滑槽连同其内部气囊一起插入座椅靠背泡沫上的凹槽中。
警告确保第一排右侧座椅侧气囊安装柱伸出滑槽孔外。警告将气囊安装到气囊滑槽中时，请务必谨慎操作。气囊以特定方式配置/折叠，一旦掉落或以任何方式改动或操作，则需进行更换。
-

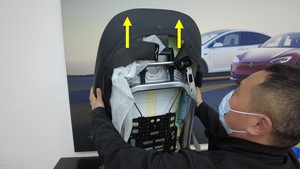

将第一排右侧座椅靠背蒙皮总成安装到座椅靠背框架。
注首先，将泡沫饰板垂直滑入座椅靠背框架。确保头枕柱与座椅靠背泡沫接合。注务必将与框架接合的加热器线束及下饰板推入框架背面。
-

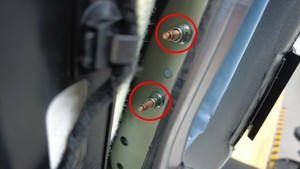

将第一排右侧座椅侧气囊螺柱（2 个）安装到座椅靠背框架。
注将螺柱与两个圆孔对齐。此零件不使用延伸孔。
-
安装新的螺母（2 个），将第一排右侧座椅侧气囊固定到座椅靠背框架上。5.4 Nm (4.0 lbs-ft)提示推荐使用以下工具
- 10 毫米深套筒
- 棘轮/扭矩扳手
-
连接第一排右侧座椅侧气囊电气连接器。
-
安装将腰部支撑底部固定到座椅靠背框架的锁片（2 个）。
-
安装将腰部支撑底部固定到座椅靠背框架的螺栓。5 Nm (3.7 lbs-ft)注此螺栓位于腰部电子控制单元 (ECU) 下方。提示推荐使用以下工具
- 10 毫米深套筒
- 棘轮/扭矩扳手
-
安装盖住第一排右侧座椅靠背框架内角的下部板。
-
安装盖住第一排右侧座椅靠背框架内角的上部板。
-
安装盖住第一排右侧座椅靠背框架外角的下部板。
-
安装盖住第一排右侧座椅靠背框架外角的上部板。
-
安装将座椅靠背外罩固定到泡沫垫的系带。
-
将座椅靠背外罩固定件（7 个）安装到第一排右侧座椅靠背框架上。
-
逆时针旋转第一排右侧座椅靠背通风扇，将其安装到泡沫垫上。
-
连接第一排右侧座椅靠背通风扇连接器。
- 将第一排右侧座椅靠背外壳安装到座椅上。请参阅保护壳 - 前排座椅 - 左侧 ((拆卸和更换))。
- 安装第一排右侧头枕饰板。请参阅头枕 - 前排座椅 - 左侧 ((拆卸和更换))。
- 调整座椅，以便接触其底部。
-
紧固将座椅靠背加热器连接器固定到座椅底部的卡子，然后将电气线束与座椅靠背加热器连接器相连。
-
紧固将座椅靠背外罩下部固定到座椅悬架的卡子（2 个）。
- 立起第一排右侧座椅总成。
- 安装第一排右侧座椅总成。请参阅座椅总成 - 第一排 - 左侧 ((拆卸和更换))。
- 安装右侧 A 柱下饰板。请参阅饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
- 安装仪表板右侧端盖。请参阅端盖 - 仪表板 - 左侧 ((拆卸和更换))。
- 安装前备箱后部挡板。请参阅后裙板总成 - 后 ((拆卸和更换))。
