密封件 - 中控台 - 储物盒上盖板 ((拆卸和更换))

校正代码 1519010032 FRT 0.42 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1060071-00-A 1/4 英寸六角扭矩扳手

拆卸

  1. 打开所有车门，降下所有车窗。
  2. 拆卸手机托盘总成。请参阅 电话托盘 - 中控台（卡夹型） ((拆卸和更换))
  3. 拆卸中控台后端面板。请参阅面板 - 后 - 中控台 ((拆卸和更换))。
  4. 拆卸中控台左后面板。请参阅侧板 - 后 - 中控台 - 左侧 ((拆卸和更换))。
  5. 拆卸中控台左前面板。请参阅毡毯 - 中控台侧板 - 左侧 ((拆卸和更换))。
  6. 拆卸中控台左侧饰板。请参阅装饰饰板 - 中控台（卡扣固定式手机托盘) - 左侧 ((拆卸和更换))。
  7. 拆卸中控台右后面板。请参阅侧板 - 后 - 中控台 - 左侧 ((拆卸和更换))。
  8. 拆卸中控台右前面板。请参阅毡毯 - 中控台侧板 - 右侧 ((拆卸和更换))。
  9. 拆卸中控台右侧饰板。请参阅装饰饰板 - 中控台（卡扣固定式手机托盘) - 左侧 ((拆卸和更换))。
  10. 拆卸中控台上面板。请参阅上面板 - 中控台（拆卸和更换）。
  11. 拆卸中控台垃圾箱滑盖总成。请参阅滑门总成 - 中控台（拆卸和更换）。

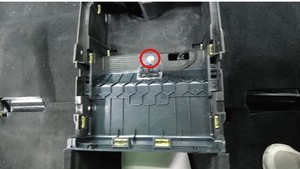

  12. 拆卸将中控台封闭板总成固定到中控台的螺钉。
    提示
    推荐使用以下工具
    • 梅花 T20 套筒

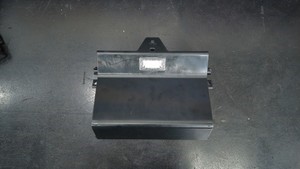

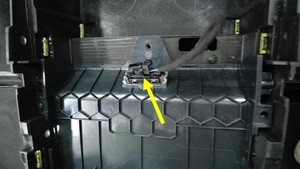

  13. 将中控台地面照明灯电气线束从中控台封闭板连接器上断开，然后将中控台封闭板从中控台上拆下。
    注

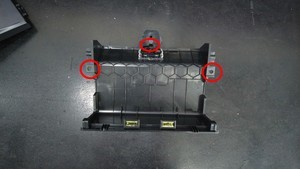

    将中控台封闭板垂直向上拉起，使其从固定销（3 个）上脱离。

安装

  1. 将中控台封闭板安装到中控台上，然后将中控台地面照明灯电气线束与中控台封闭板连接器相连。
    注
    安装中控台封闭板时，注意对齐固定销孔（3 个）。
    警告
    确保正确安装连接器。继续此程序前，先执行推拉测试。
  2. 安装将中控台封闭板总成固定到中控台的螺钉。
    1 Nm (.7 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T20 套筒
  3. 安装中控台垃圾箱滑盖总成。请参阅滑门总成 - 中控台（拆卸和更换）。
  4. 安装中控台上面板。请参阅上面板 - 中控台（拆卸和更换）。
  5. 安装中控台右侧饰板。请参阅装饰饰板 - 中控台（卡扣固定式手机托盘) - 左侧 ((拆卸和更换))。
  6. 安装中控台右前面板。请参阅毡毯 - 中控台侧板 - 右侧 ((拆卸和更换))。
  7. 安装中控台右后面板。请参阅侧板 - 后 - 中控台 - 左侧 ((拆卸和更换))。
  8. 安装中控台左侧饰板。请参阅装饰饰板 - 中控台（卡扣固定式手机托盘) - 左侧 ((拆卸和更换))。
  9. 安装中控台左前面板。请参阅毡毯 - 中控台侧板 - 左侧 ((拆卸和更换))。
  10. 安装中控台左后面板。请参阅侧板 - 后 - 中控台 - 左侧 ((拆卸和更换))。
  11. 安装中控台后端面板。请参阅面板 - 后 - 中控台 ((拆卸和更换))。
  12. 安装手机托盘总成。请参阅 电话托盘 - 中控台（卡夹型） ((拆卸和更换))
  13. 升起所有车窗，关闭所有车门。
