Actuator - Lower Mode - HVAC ((拆卸和安装))
校正代码
1810050101
FRT
2.52
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-07-02: 发布了新的程序。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将转向柱固定到横梁的螺母（4 个）， |
 15 Nm (11.1 lbs-ft) |
|
重复使用 | |
| 将横梁固定到 HVAC 总成的螺栓 |
5.5 Nm (4.1 lbs-ft) |
|
重复使用 | |
| 将横梁固定到前围上盖板的螺栓 |
25 Nm (18.4 lbs-ft) |
|
重复使用 | |
| 将横梁固定到 HVAC 总成的螺栓（4 个） |
5.5 Nm (4.1 lbs-ft) |
|
重复使用 | |
| 将横梁固定到车身的螺栓（2 个） |
25 Nm (18.4 lbs-ft) |
|
重复使用 | |
| 将左右横梁固定到车身的螺栓（4 个） |
29 Nm (21.4 lbs-ft) |
|
重复使用 | |
| 用于固定下部模式传动装置的螺钉（2 个） |
1.3 Nm (1.0 lbs-ft) |
|
重复使用 |
拆卸
- 拆卸雨刮器模块。请参阅 前雨刮模块（左驾驶） ((拆卸和更换))。
- 拆卸中控台总成。请参阅 中控台总成 ((拆卸和更换))。
- 拆下左侧脚部空间进气槽。请参阅 风管 - 脚部空间 - 左侧 ((拆卸和更换))。
- 拆卸仪表板支架。请参阅 仪表板上部总成 ((拆卸和安装))。
- 拆下左侧气波管道。请参阅 气流风管 - 仪表板 - 左侧 ((拆卸和更换))。
-

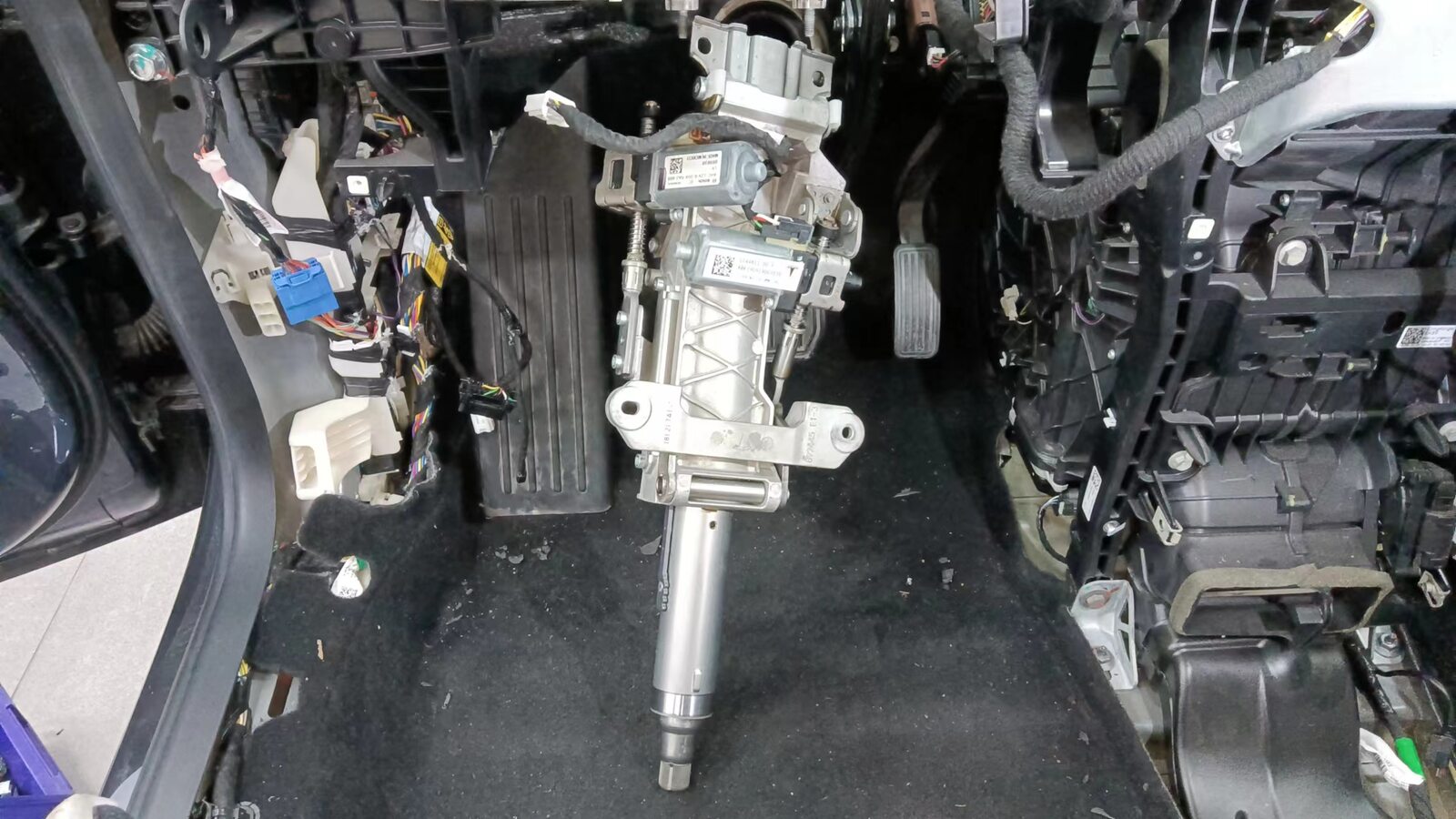

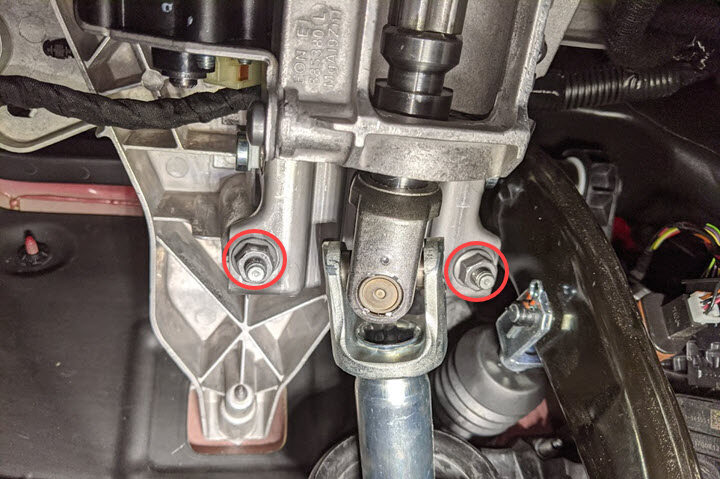

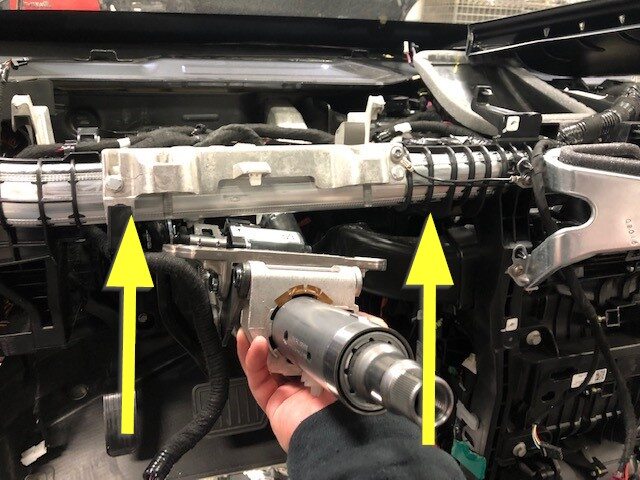

拆下将转向柱固定到横梁的螺母（4 个），然后降下转向柱并将其移至一旁。
提示推荐使用以下工具
- 3/8 英寸钻头六角套筒标准 13 毫米
-

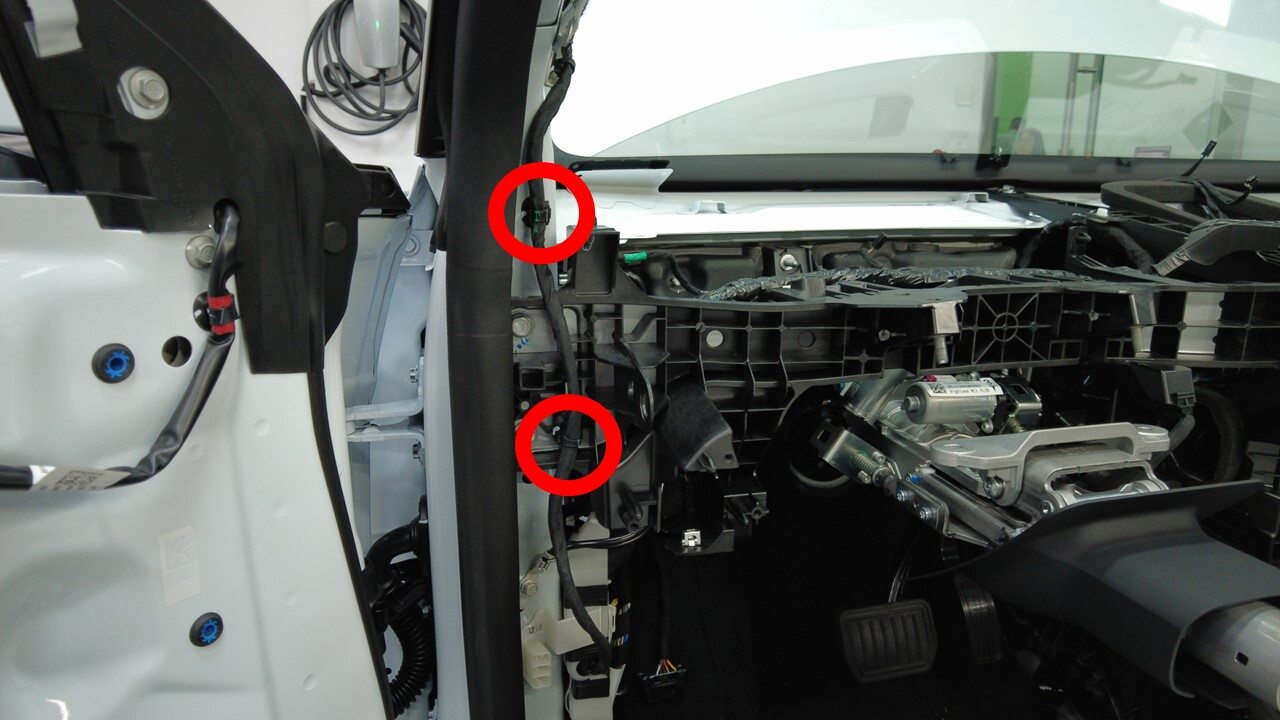

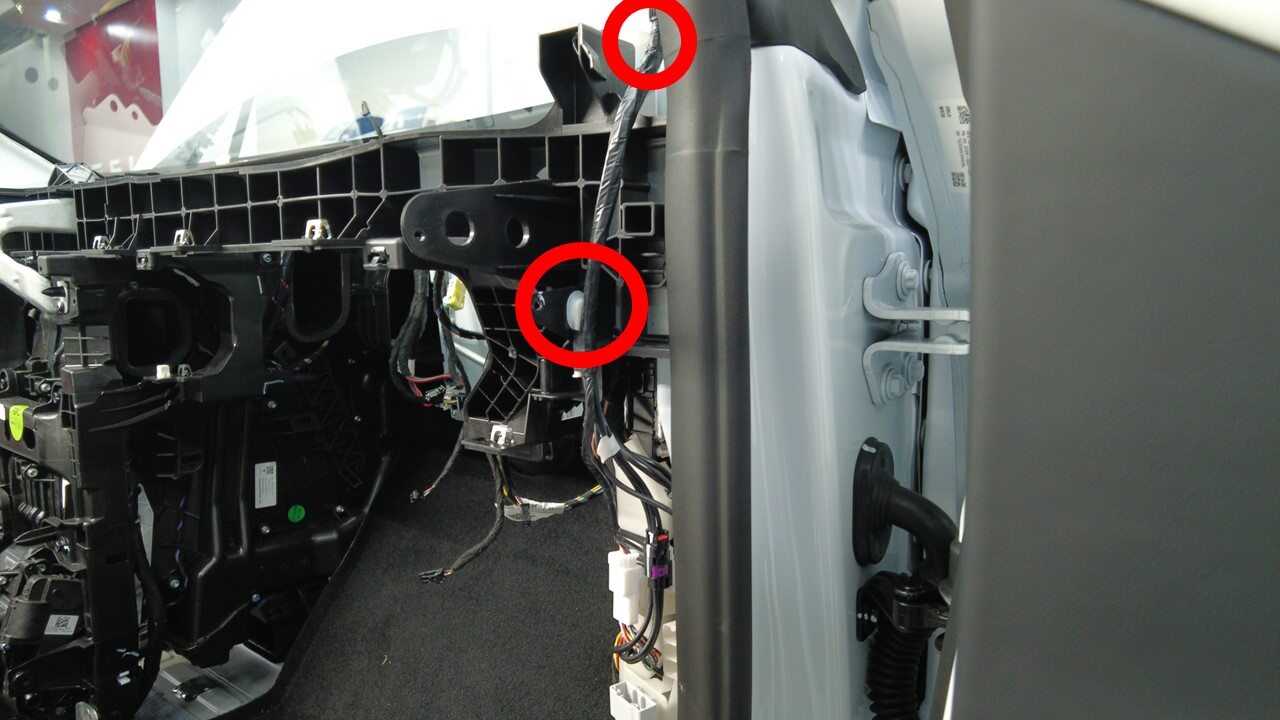

拆下左侧 A 柱下部的顶篷线束夹（2 个）。
-
拆卸右侧 A 柱下部的顶篷线束夹（2 个）。
-

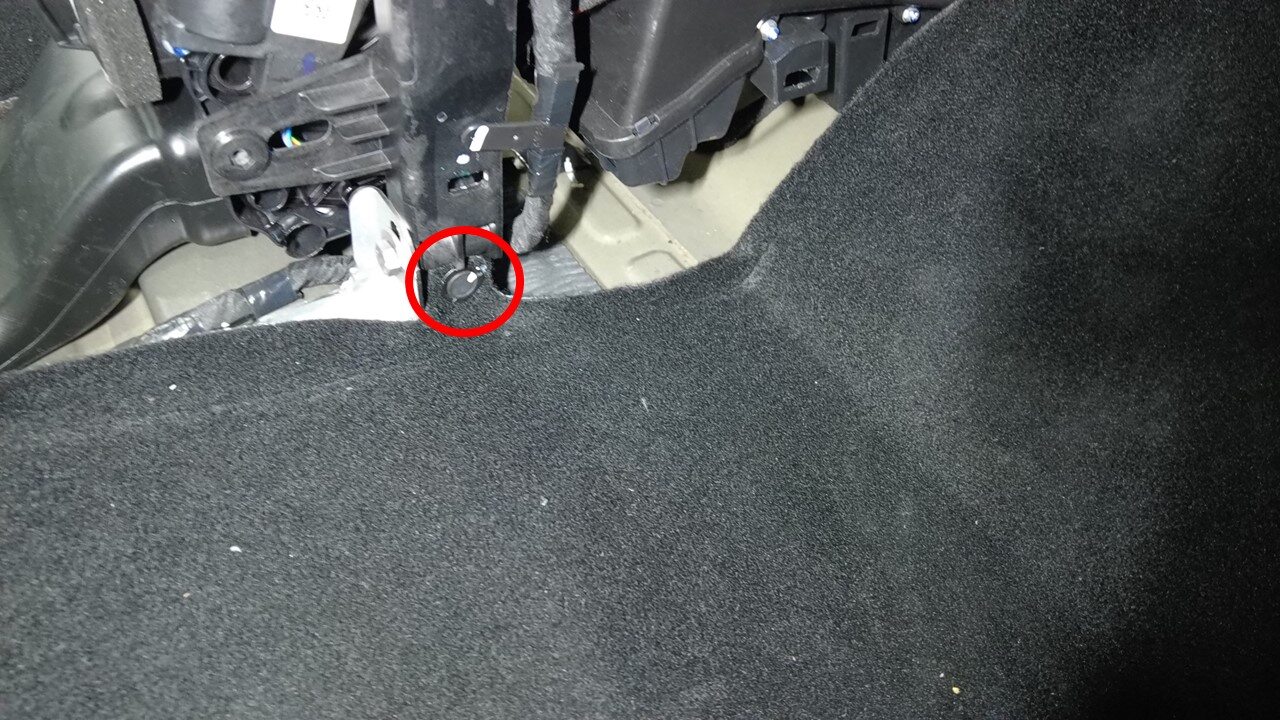

拆下将左前主地毯固定到车辆的卡子。
注新款车辆的卡子数量可能有所不同。
-
拆下将右前主地毯固定到车辆的卡子。
注新款车辆的卡子数量可能有所不同
- 拆下左右横梁支架。请参阅 横梁总成 - 左驾驶 ((拆卸和更换))。
-

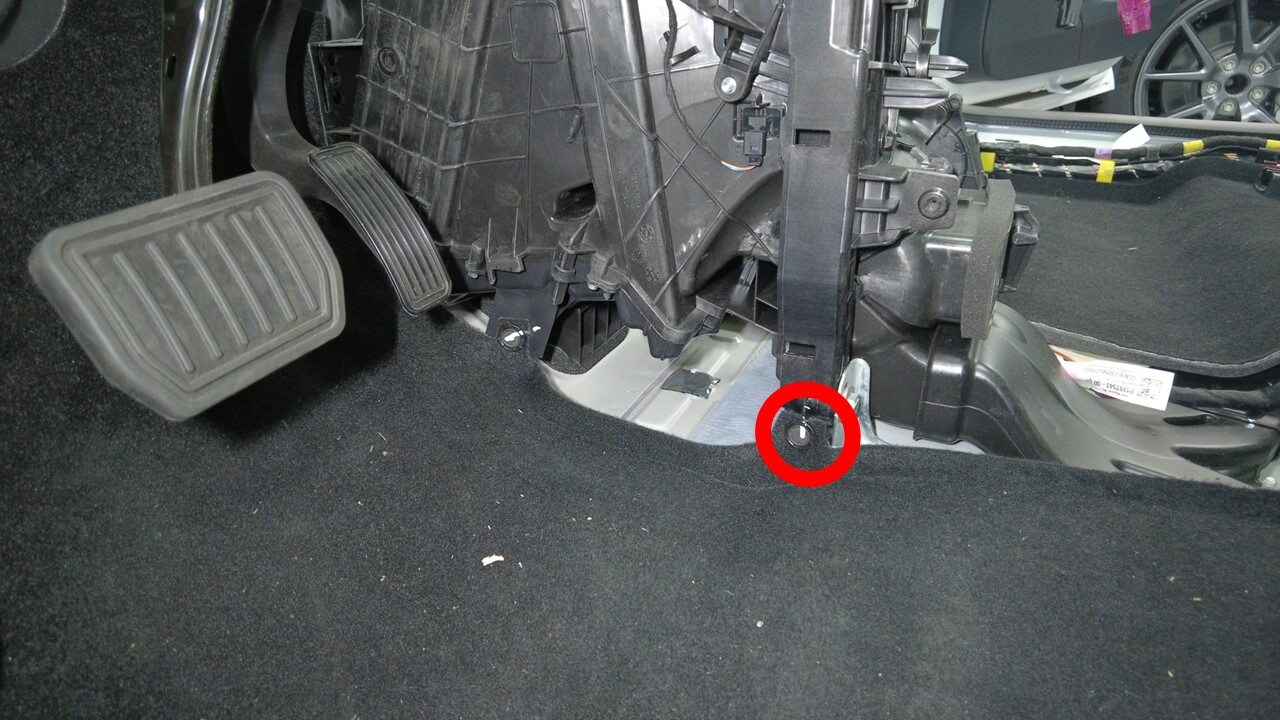

拆下将横梁固定到 HVAC 总成的螺栓。
提示推荐使用以下工具
- 3/8 英寸钻头六角套筒标准钻头 × 10 mm
-

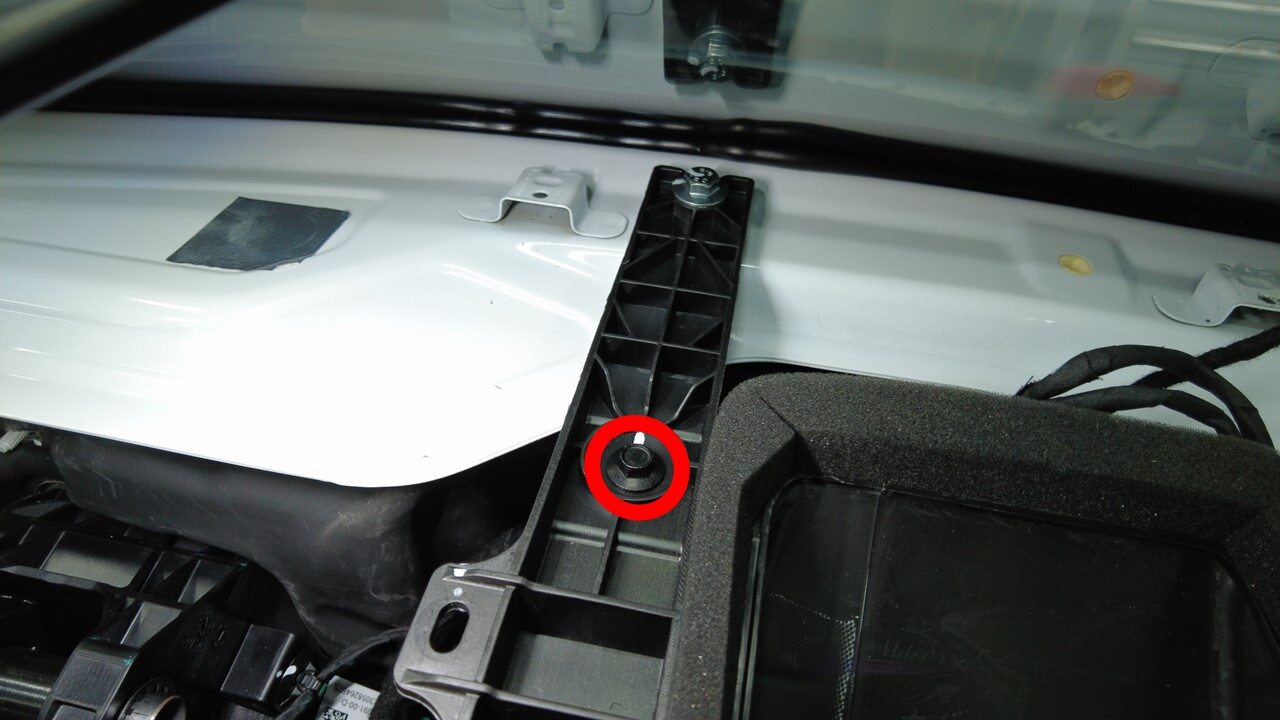

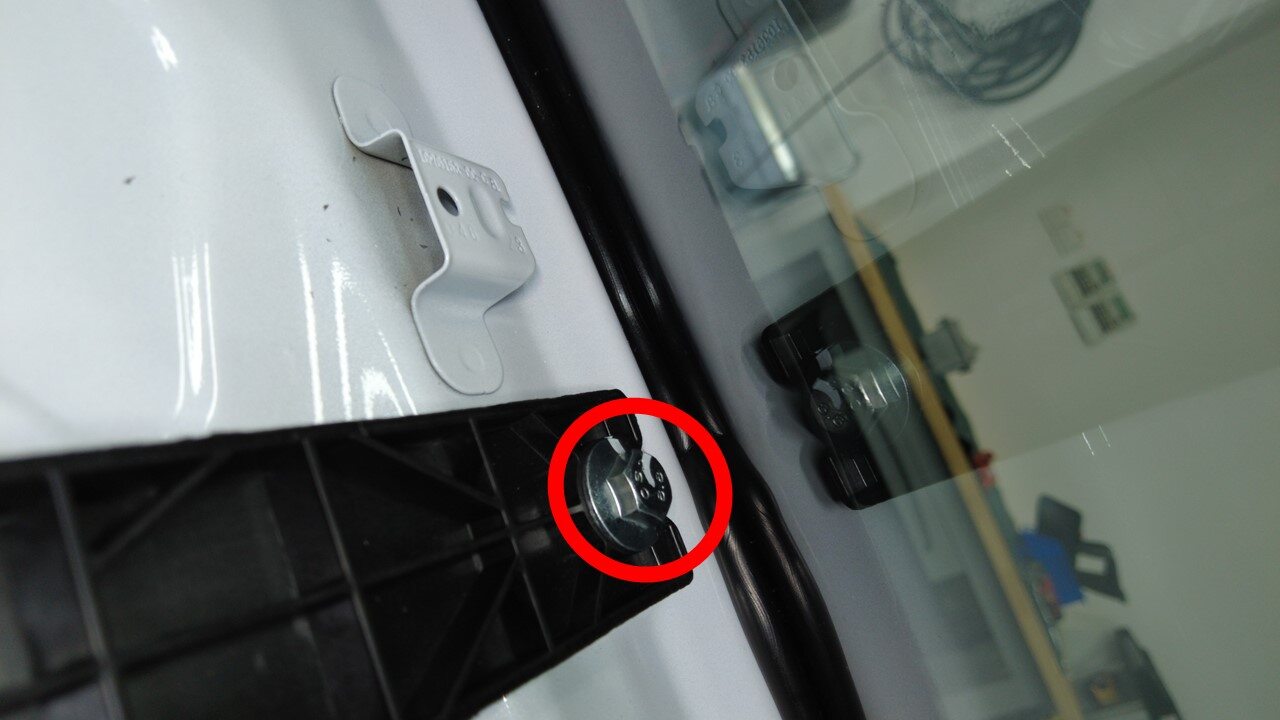

拆下将横梁固定到上部前围板的螺栓。
提示推荐使用以下工具
- 13 毫米 3/8 英寸钻头扩口爪形套筒
-

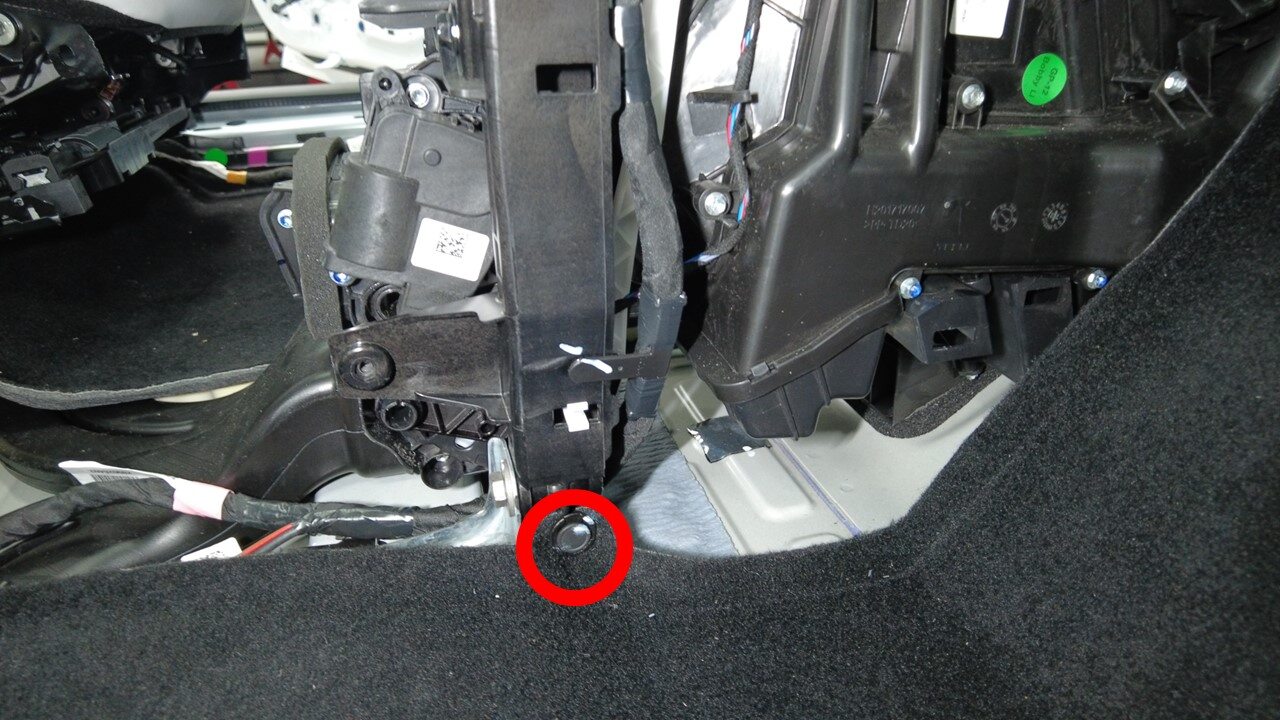

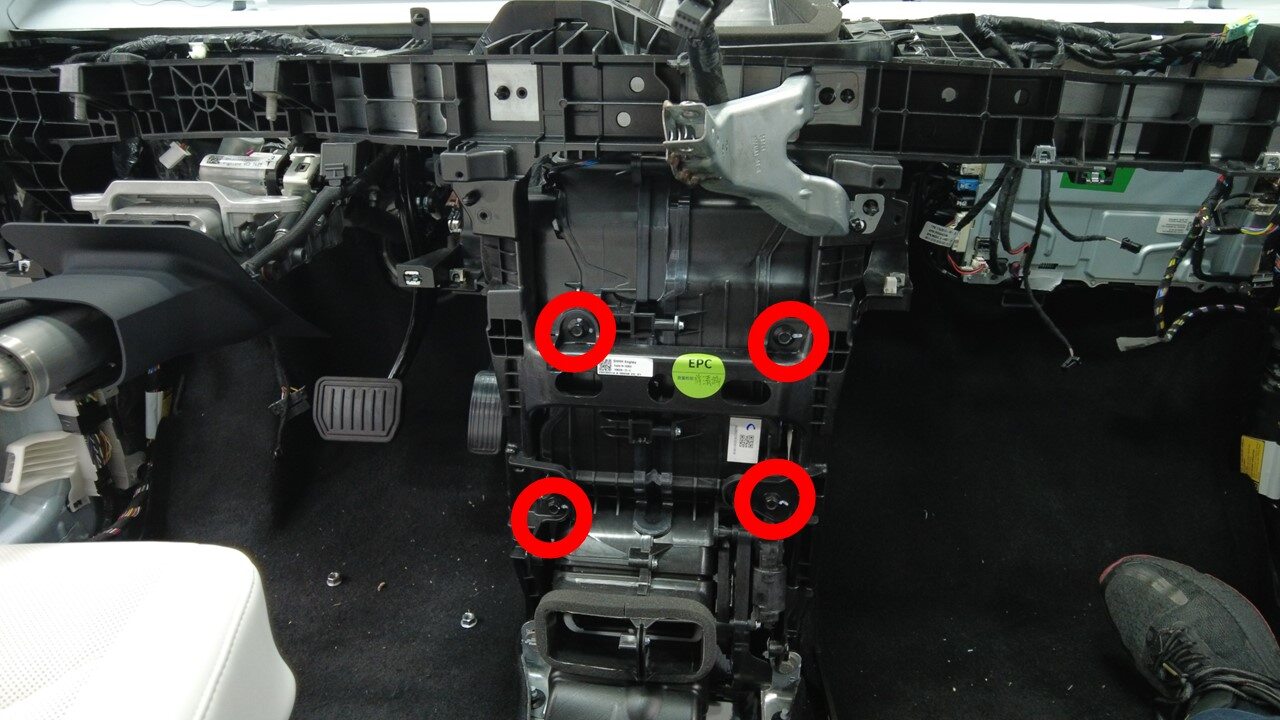

拆下将横梁固定到 HVAC 总成的螺栓（4 个）。
提示推荐使用以下工具
- 1/4 英寸钻头 10 毫米深套筒
-

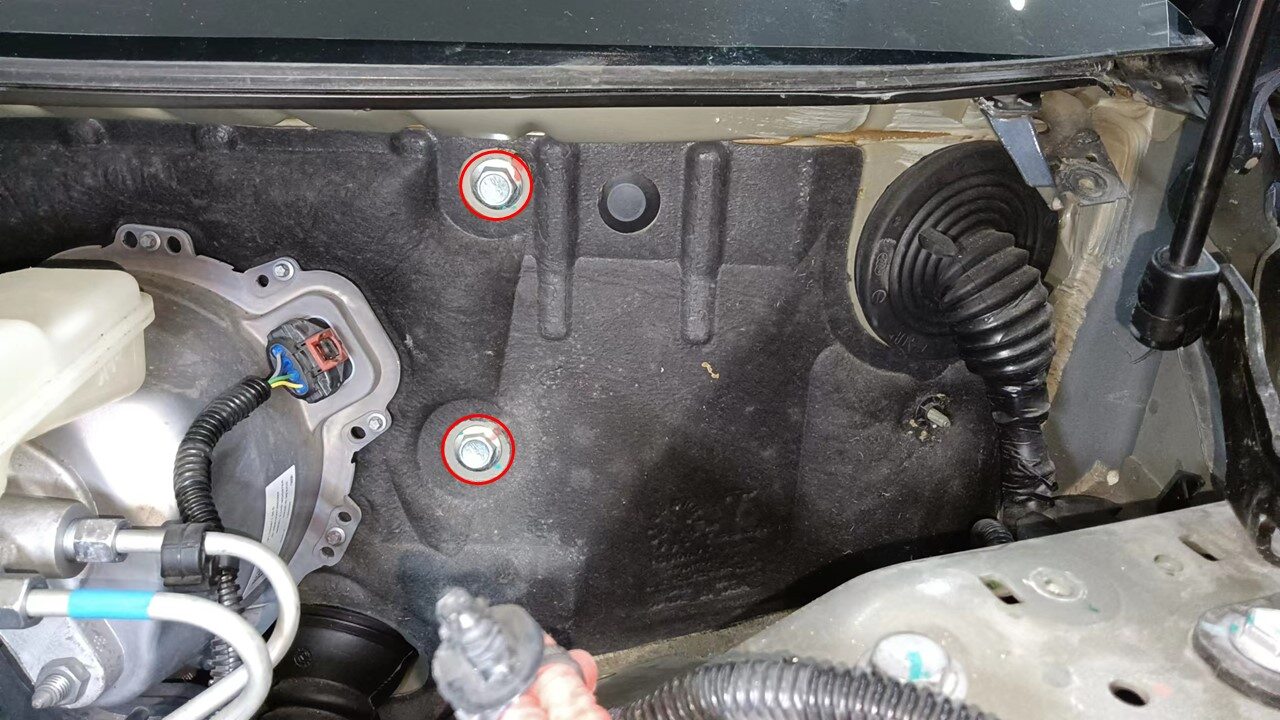

拆下将横梁固定到车身的螺栓（2 个）。
提示推荐使用以下工具
- 3/8 英寸钻头六角套筒标准 13 毫米
-

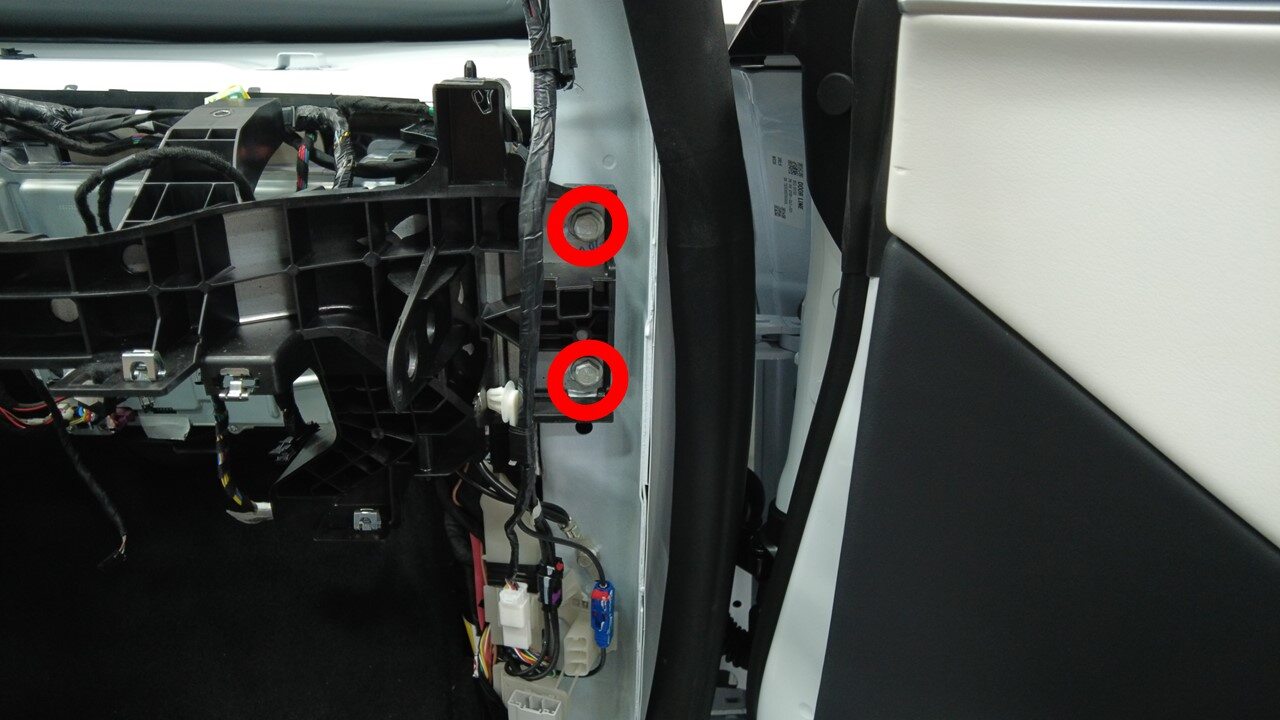

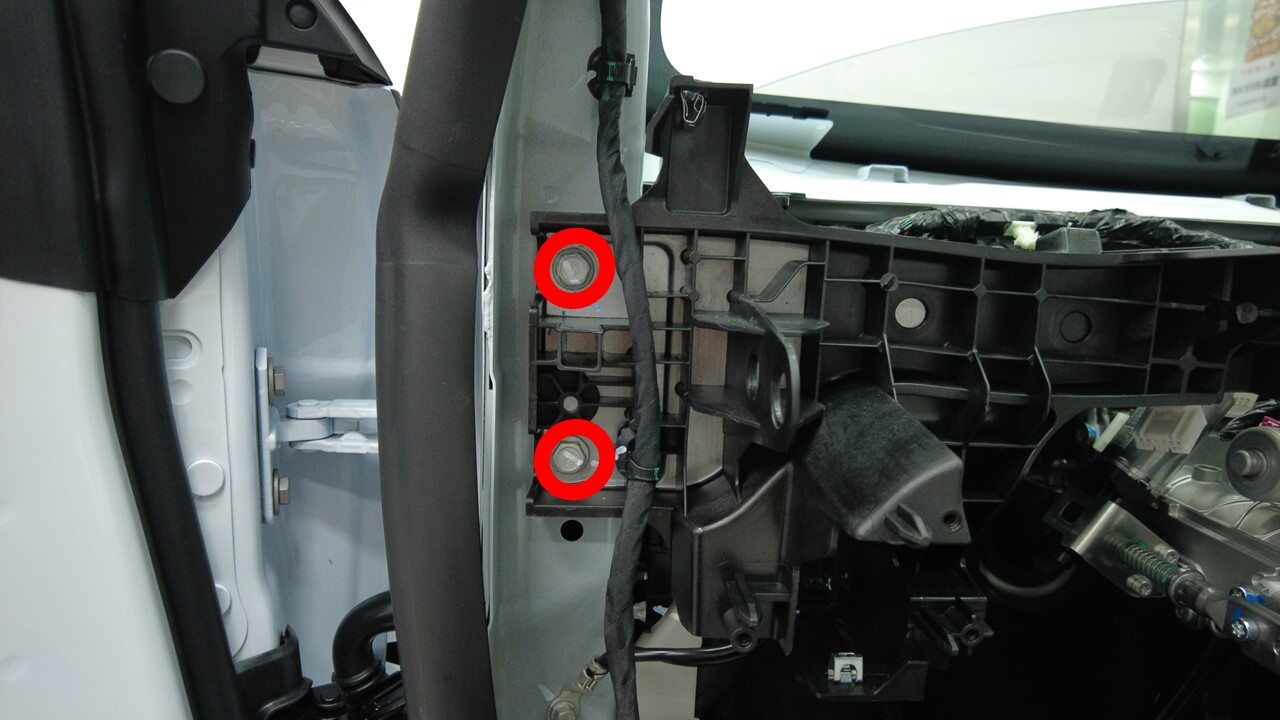

拆下将左右横梁固定到车身的螺栓（4 个）。
提示推荐使用以下工具
- 3/8 英寸钻头六角套筒标准 15 毫米
-

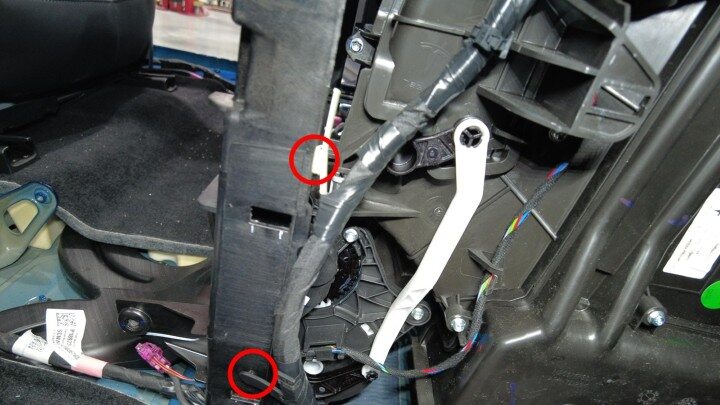

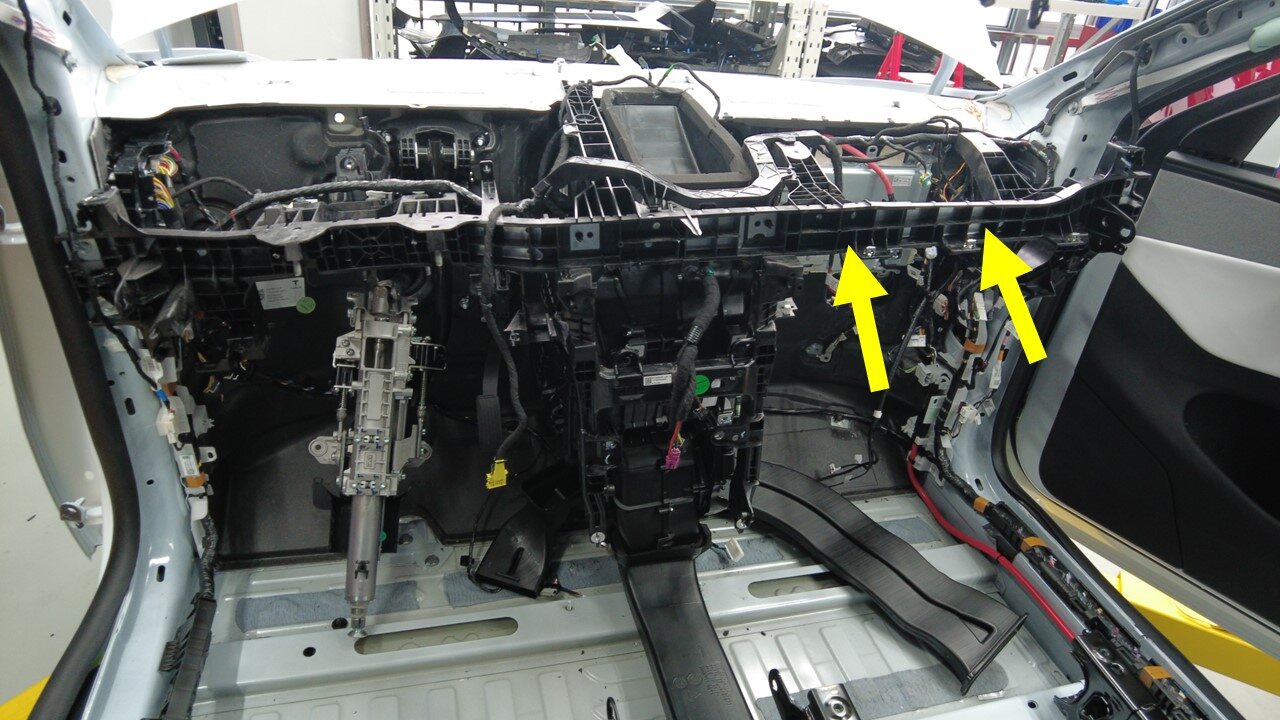

将线束固定夹（2 个）从横梁下部拆下。
-

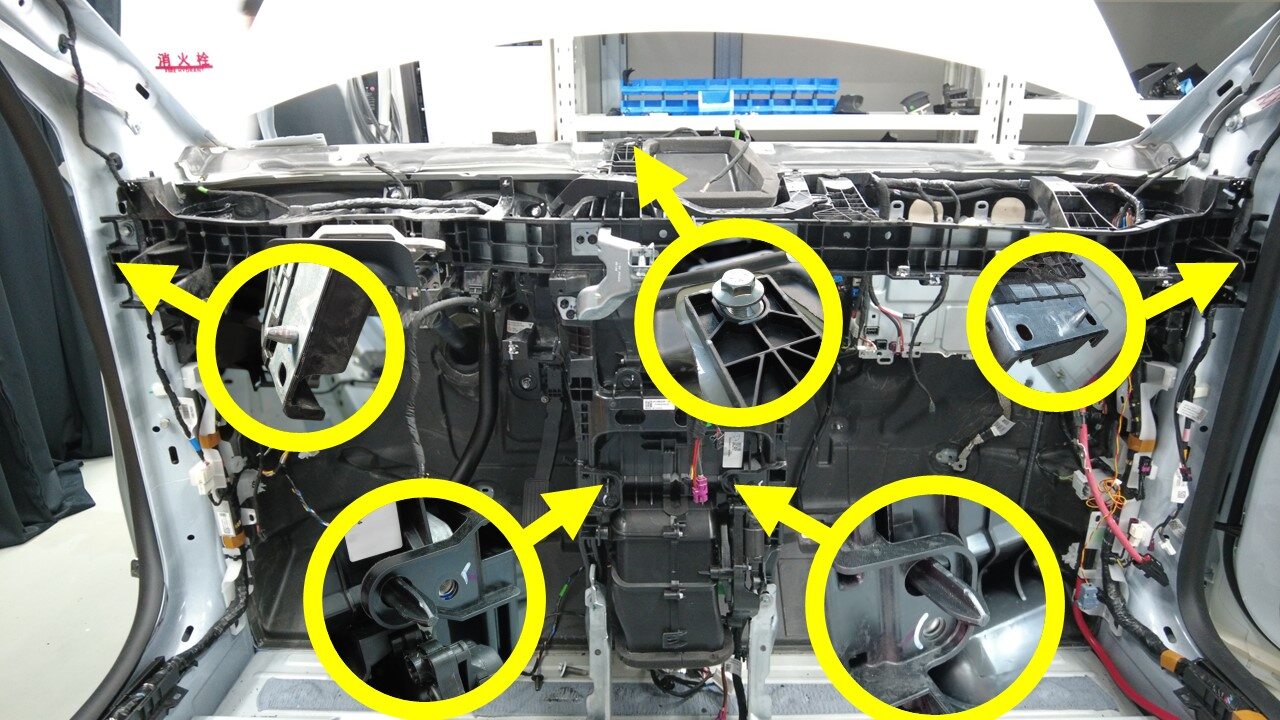

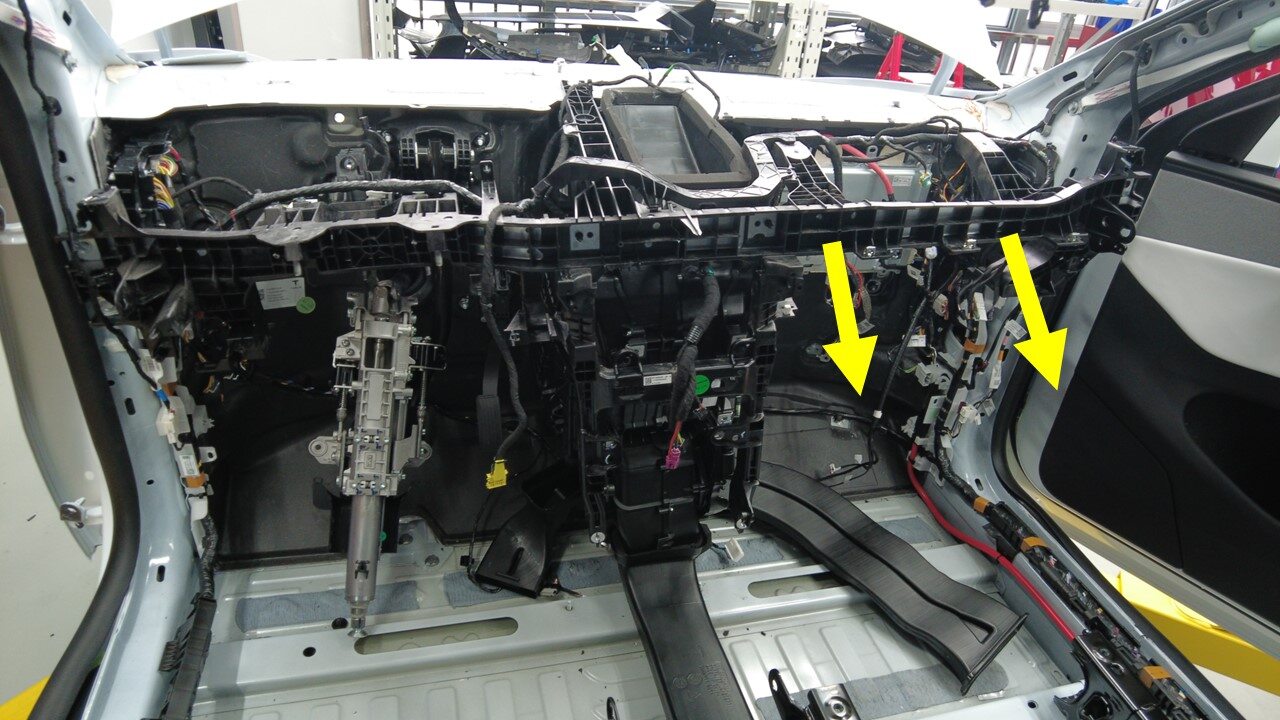

在协助下，将横梁从车身上部分拆下。
注松开横梁右侧，为拆卸下部传动装置留出足够空间。注请留意固定销（5 个）。
-

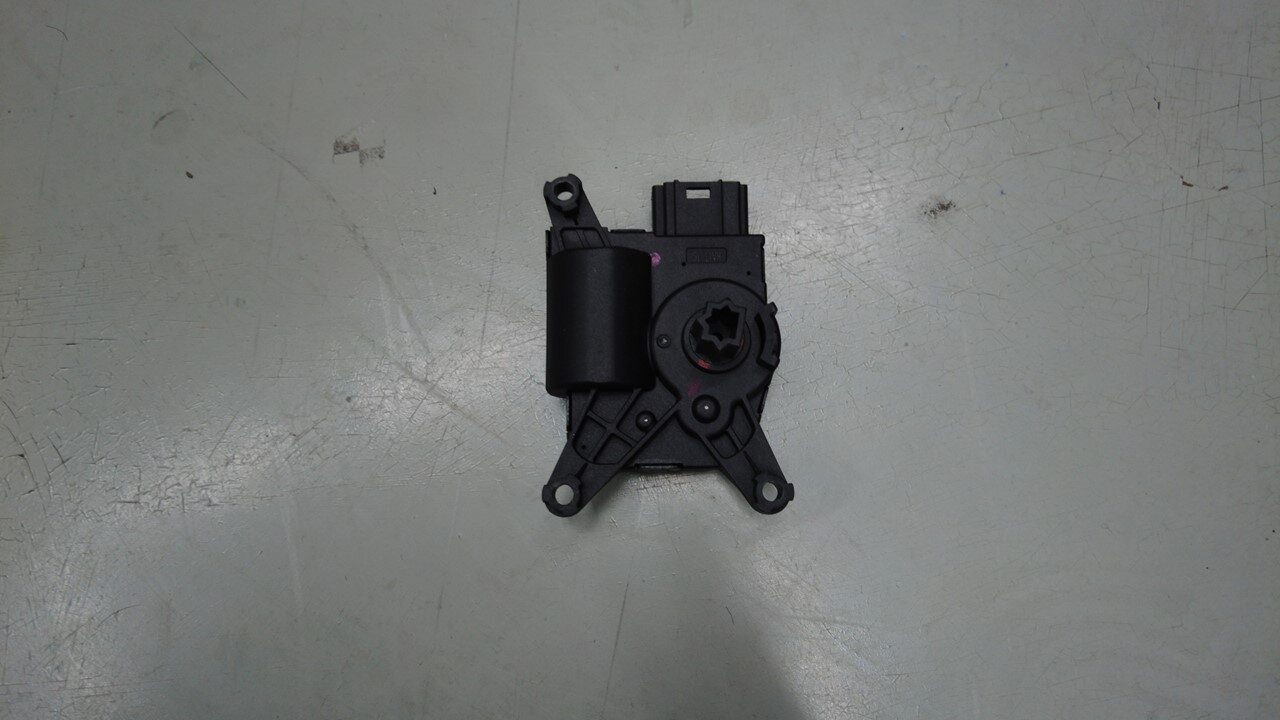

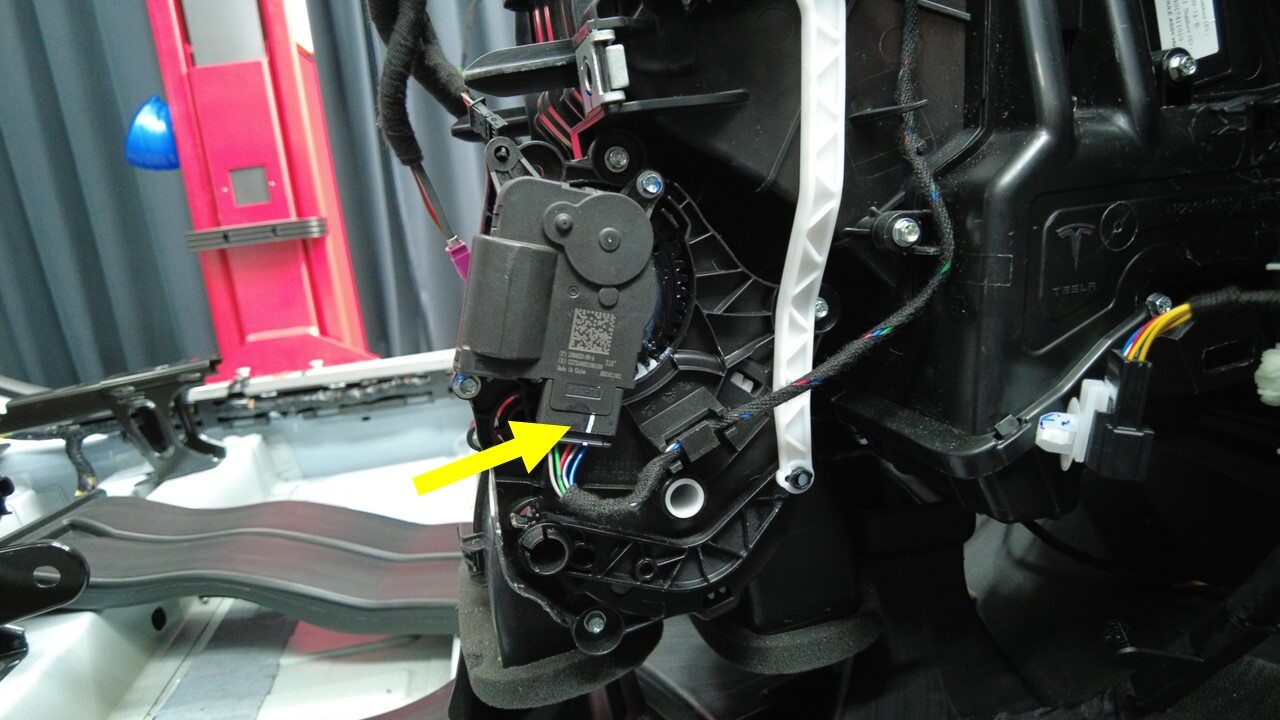

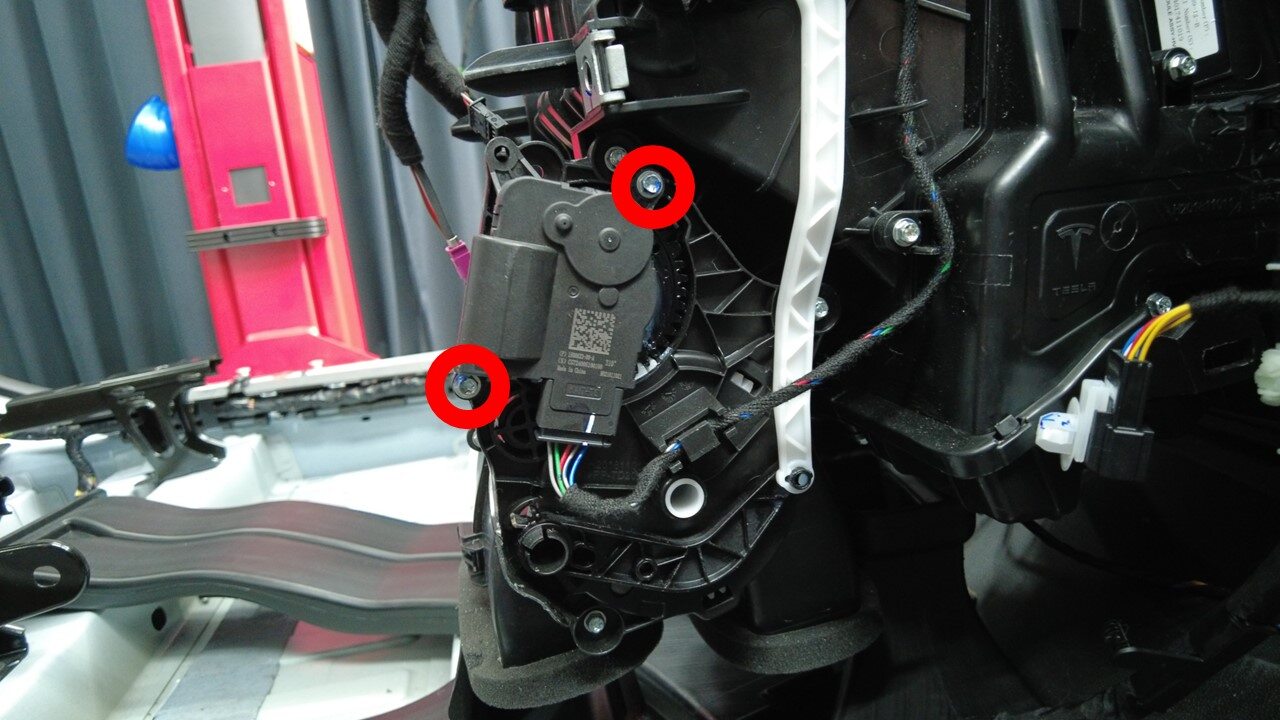

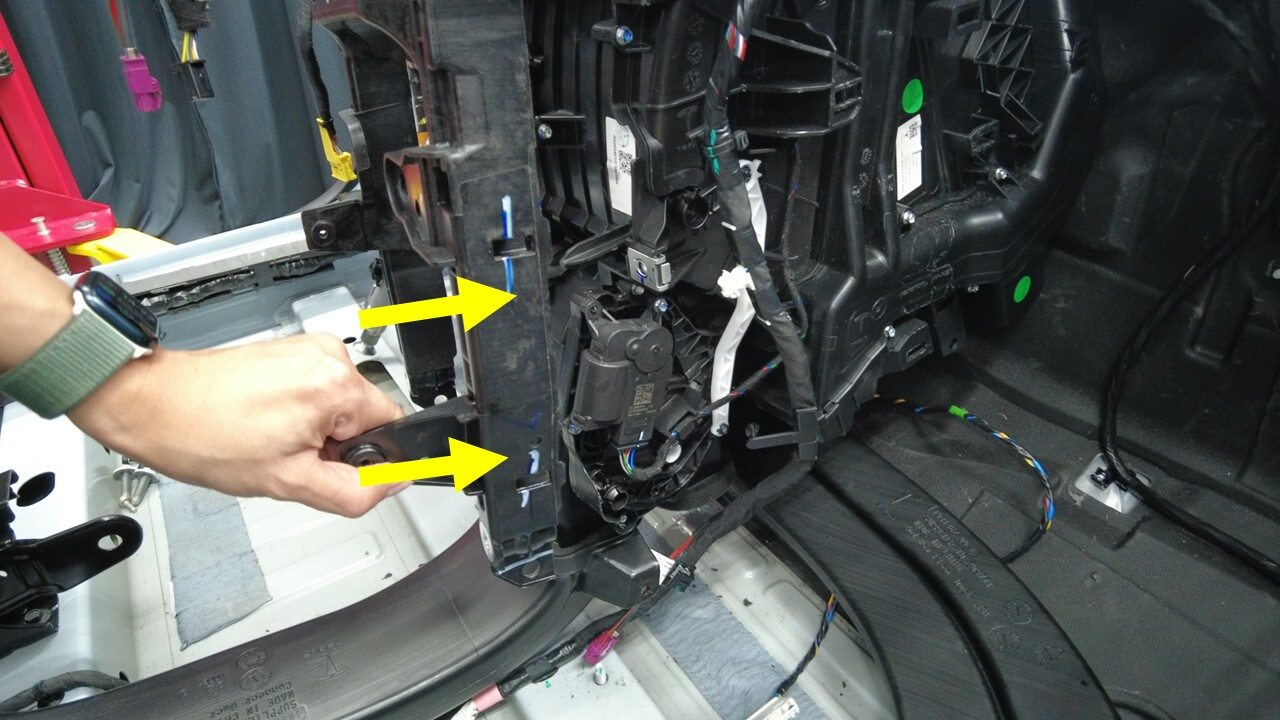

拆下用于固定下部模式传动装置的螺钉（2 个），断开连接器，然后将传动装置从车辆上拆下。
提示推荐使用以下工具
- 1/4 英寸六角钻头套筒标准 6 毫米
安装
-

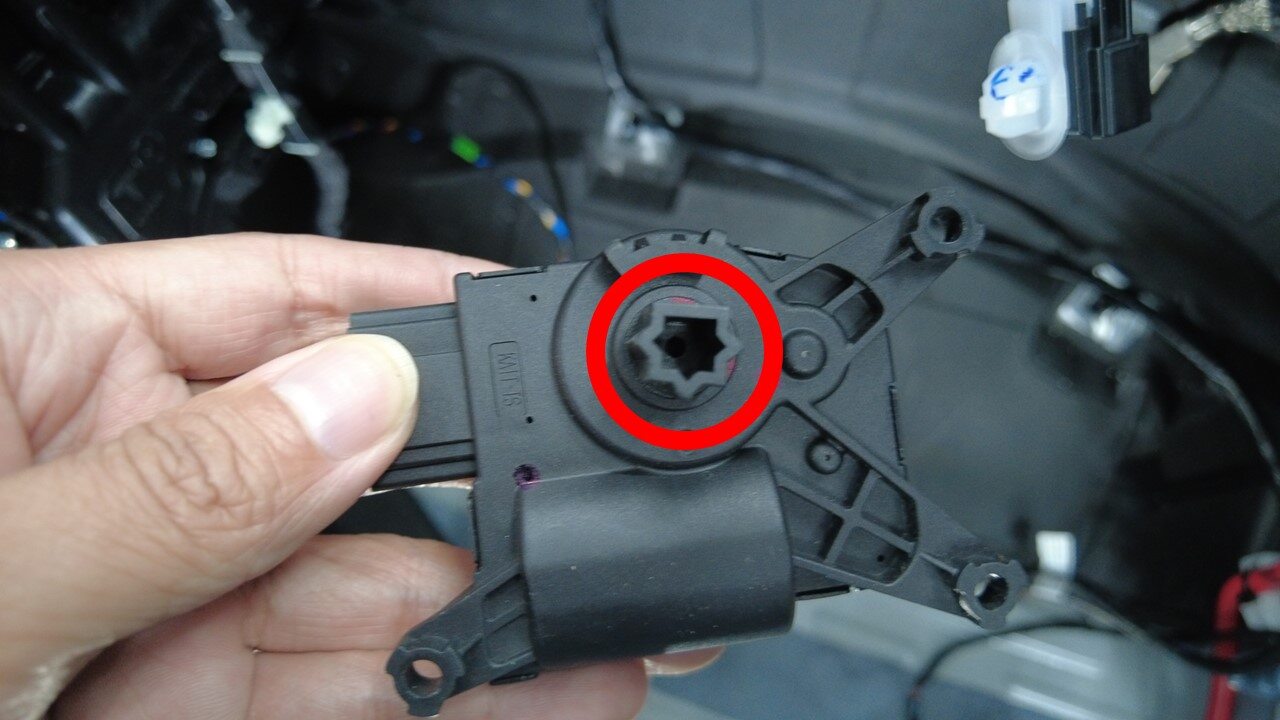

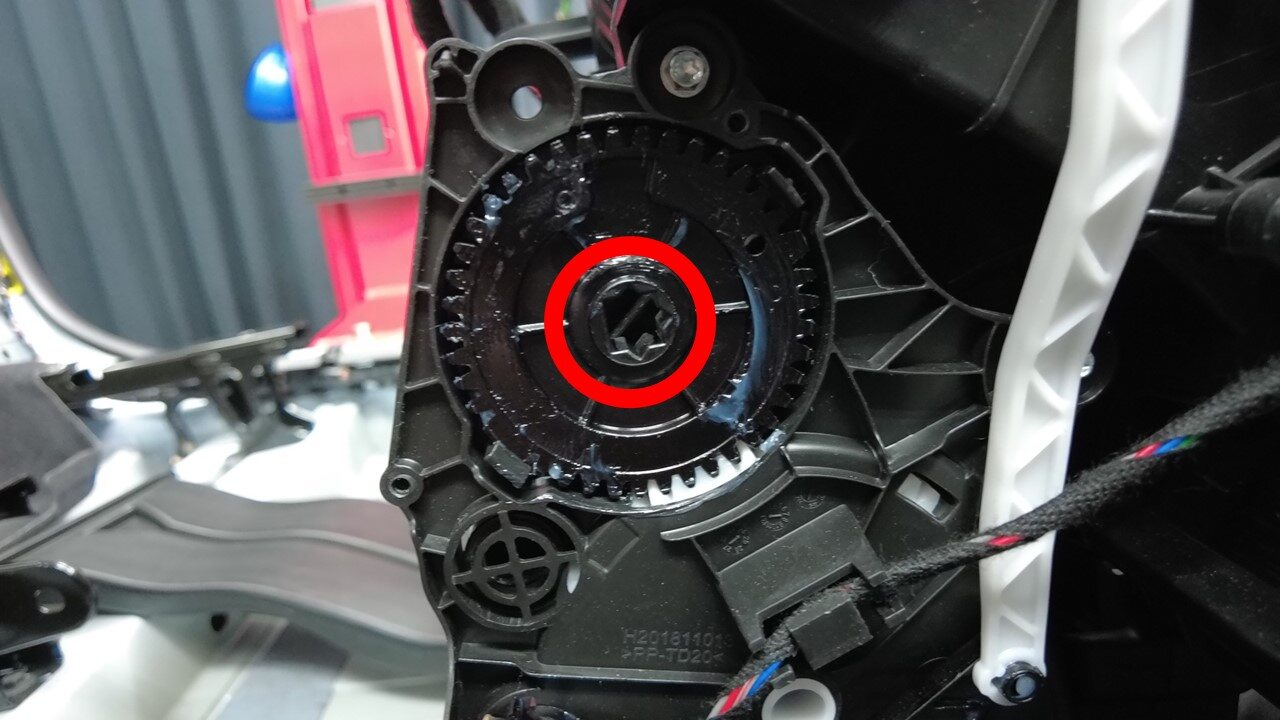

将下部模式传动装置插入键槽，连接传动装置连接器，然后安装用于固定传动装置的螺钉（2 个）。1.3 Nm (1.0 lbs-ft)提示推荐使用以下工具
- 1/4 英寸六角钻头套筒标准 6 毫米
-
在协助下，将横梁上的固定销（5 个）与车身上的凹槽对齐，然后将横梁安装到车辆上。
注确保线束未扭结。
-
将线束固定夹（2 个）安装到横梁下部。
-
安装将左右横梁固定到车身的螺栓（4 个）。29 Nm (21.4 lbs-ft)提示推荐使用以下工具
- 3/8 英寸钻头六角套筒标准 15 毫米
-
安装将横梁固定到车身的螺栓。25 Nm (18.4 lbs-ft)提示推荐使用以下工具
- 3/8 英寸钻头六角套筒标准 13 毫米
-
紧固将横梁固定到上部前围板的螺栓。25 Nm (18.4 lbs-ft)提示推荐使用以下工具
- 13 毫米 3/8 英寸钻头扩口爪形套筒
-
安装将横梁固定到 HVAC 总成的螺栓。5.5 Nm (4.1 lbs-ft)提示推荐使用以下工具
- 3/8 英寸钻头六角套筒标准钻头 × 10 mm
-
安装将横梁固定到 HVAC 总成的螺栓（4 个）。5.5 Nm (4.1 lbs-ft)提示推荐使用以下工具
- 1/4 英寸钻头 10 毫米深套筒
- 安装左右横梁支架。请参阅 横梁总成 - 左驾驶 ((拆卸和更换))。
-
安装将左前主地毯固定到车辆的卡子。
注新款车辆的卡子数量可能有所不同。
-
安装将右前主地毯固定到车辆的卡子。
注新款车辆的卡子数量可能有所不同
-
安装将顶篷线束固定到左侧 A 柱下部的夹子（2 个）。
-
紧固将顶篷线束固定到右侧 A 柱下部的夹子（2 个）。
-

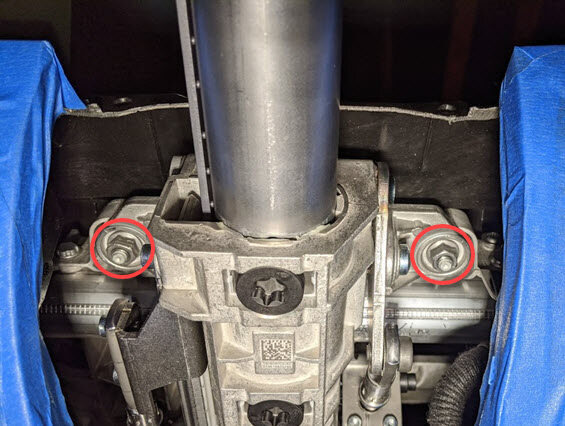

放置好转向柱，以备安装，然后安装将转向柱固定到横梁上的螺母（4 个）。15 Nm (11.1 lbs-ft)提示推荐使用以下工具
- 3/8 英寸钻头六角套筒标准 13 毫米
- 安装左侧气波槽。请参阅 气流风管 - 仪表板 - 左侧 ((拆卸和更换))。
- 安装仪表板支架。请参阅 仪表板上部总成 ((拆卸和安装))。
- 安装左侧脚部空间进气槽。请参阅 风管 - 脚部空间 - 左侧 ((拆卸和更换))。
- 安装中控台总成。请参阅 中控台总成 ((拆卸和更换))。
- 安装雨刮器模块。请参阅 前雨刮模块（左驾驶） ((拆卸和更换))。
