软管（压力/温度） - 后驱动电机系统出口 ((拆卸和更换))

校正代码 1830020042 FRT 0.72 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1080568-00-A 液体收集器
  • 1135762-00-A 冷却软管维修堵头套件，Model 3
  • 1065131-00-A 电池冷却液排放套件
  • 1773595-00-C 笔记本电脑，RJ45 以太网线缆
  • 1773092-00-A 诊断线束适配器（适用于所有车型）

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 断开低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）。
  3. 拆卸高压电池后滑板。请参阅 防滑板 - 后 - 高压电池 ((拆卸和更换))。
  4. 在车辆右后侧下方放置一个冷却液排放容器。

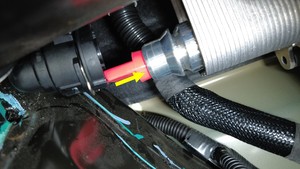

  5. 将后驱动电机冷却液出口软管从动力总成回水软管上断开，然后迅速堵住两个接头端，越快越好，以免冷却液流失。
    Informational PurposesAn informational icon, calling your attention
    注
    如果冷却液流失量超过 1 升，则需要进行真空加注。

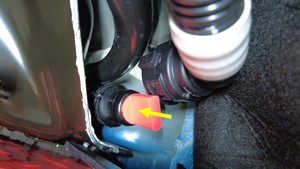

  6. 松开卡子，将后驱动电机冷却液出口软管从后驱动电机热交换器上断开，然后迅速堵住两个接头端，越快越好，以免冷却液流失。
    Informational PurposesAn informational icon, calling your attention
    注
    如果冷却液流失量超过 1 升，则需要进行真空加注。

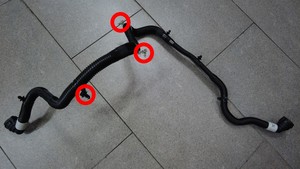

  7. 松开卡子（3 个），将后驱动电机冷却液出口软管从后驱动电机总成上拆下。

安装

  1. 将后驱动电机冷却液出口软管安装到后驱动电机总成上。
  2. 在车辆右后侧下方放置一个冷却液排放容器。

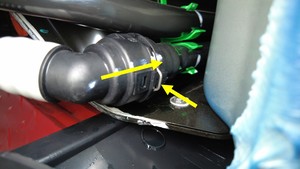

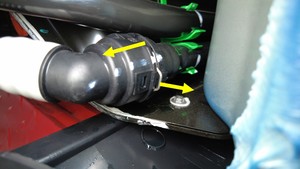

  3. 拆卸接头端的堵头，越快越好，以免冷却液流失，然后将后驱动电机冷却液出口软管安装到后驱动电机热交换器上。
    Informational PurposesAn informational icon, calling your attention
    注
    对接头执行推拉推测试，确保接头牢固。
  4. 将后驱动电机冷却液出口软管卡子（3 个）紧固到后驱动电机总成上。

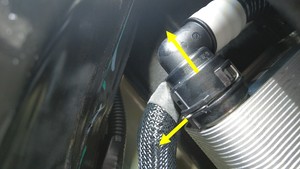

  5. 拆卸接头端的堵头，越快越好，以免冷却液流失，然后将后驱动电机冷却液出口软管安装到动力总成回流软管上。
    Informational PurposesAn informational icon, calling your attention
    注
    对接头执行推拉推测试，确保接头牢固。
  6. 取走放置在车辆右后侧下方的冷却液排放容器。
  7. 安装高压电池后滑板。请参阅 防滑板 - 后 - 高压电池 ((拆卸和更换))。
  8. 完全降下车辆。
  9. 连接低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）。
  10. 拆卸冷却液罐罐盖，然后将冷却液加注至 Max 线处。
  11. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox（连接和断开）。
  12. 在 Toolbox 中，点击Actions/Autodiag，在搜索字段中输入 "Purge"，点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    via Toolbox:(link)    ，再点击Run，然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    • 确保车辆未处于“前进”挡。将车辆换至“前进”挡时，此例行程序将停止。
    • 测试持续约 10 分钟。
    • 测试中，速度将在 3500-6500 RPM 之间变化（怠速 = 约 1500 RPM），启动的阀门将在串联和并联之间切换。
    • 如果速度在 7000 RPM 左右徘徊，则说明泵存在气锁状况。请重新执行真空加注。继续添加冷却液并排空空气，直至冷却液液位介于罐上的 NOM 与 MAX 线之间。
  13. 检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
  14. 断开 Toolbox 与车辆的连接。请参阅 Toolbox（连接和断开）。
  15. 安装前备箱后挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  16. 将举升臂从车辆下方移走。
