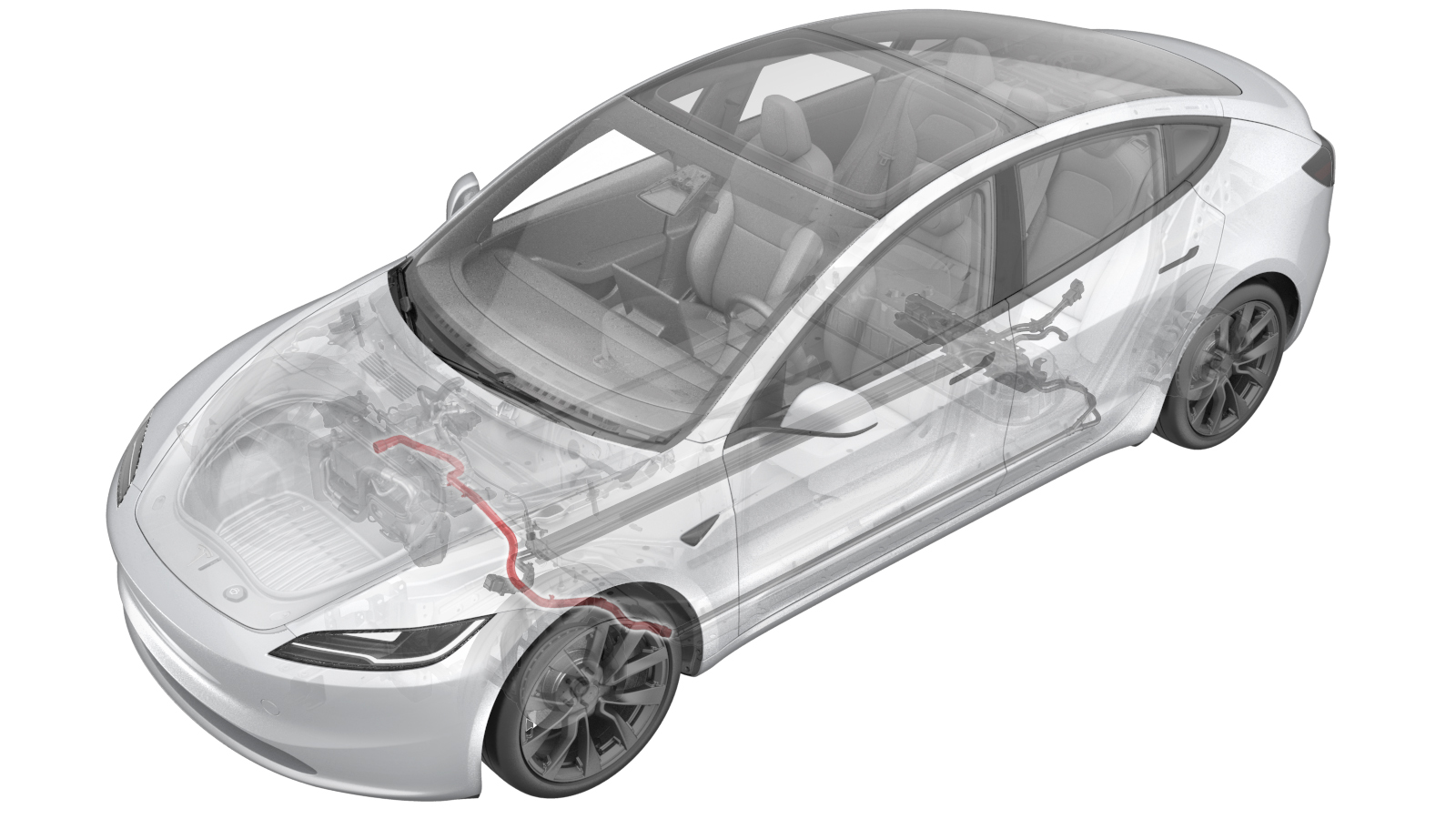

软管 - 高压电池回路 ((拆卸和更换))

校正代码 1830020082 FRT 0.84 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1080568-00-A 液体收集器
  • 1135762-00-A 冷却软管维修堵头套件，Model 3
  • 1065131-00-A 电池冷却液排放套件

扭矩规格

表 1. 扭矩规格： 软管 - 高压电池回路 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前轮拱内衬固定到滑板的螺栓
5 Nm (3.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手
  • 10 毫米深套筒
 重复使用

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 安装前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  3. 断开低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
  4. 拆卸驾驶室进气槽。请参阅 新风槽总成 - HVAC ((拆卸和更换))。
  5. 拆下检修板。请参阅 检修面板 - 前保险杠饰板 ((拆卸和更换))。

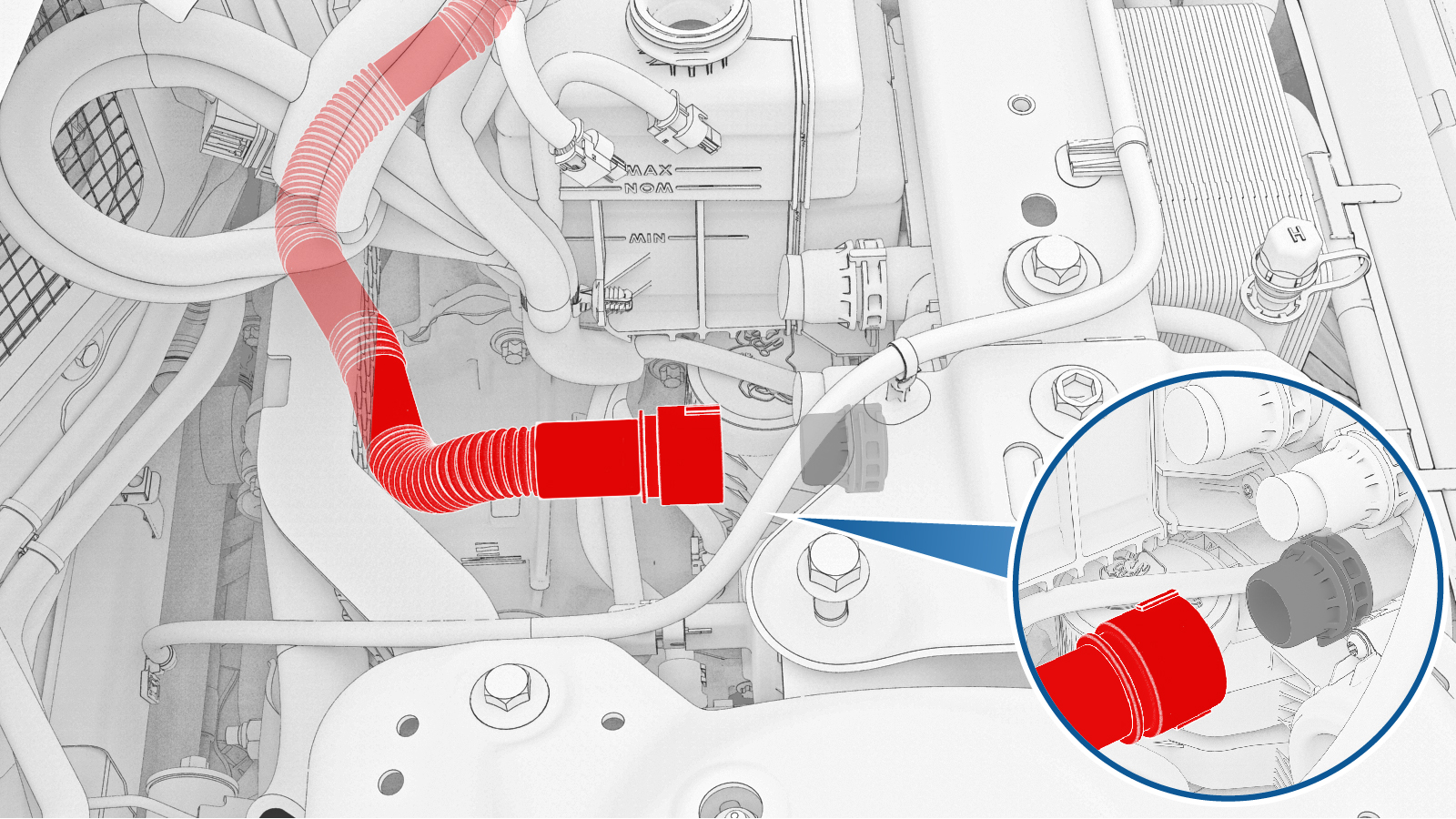

  6. 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。
  7. 拆卸前流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。

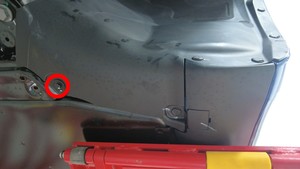

  8. 拆卸将左前轮拱内衬固定到滑板的推拉式夹（3 个）和螺栓。
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
    • 10 毫米深套筒
  9. 使用弹力带拉回 LH 前轮拱内衬，然后将其固定到副框架上。
  10. 在高压电池左前侧下方放置一个冷却液排放容器。

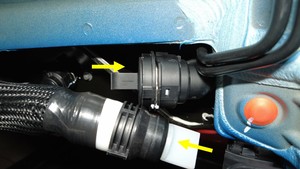

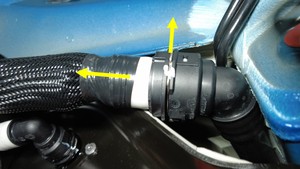

  11. 松开卡子，断开高压电池回路软管，然后尽快堵住软管和高压电池管，以免冷却液流失。
    注
    尽快堵住高压电池回流管，以免冷却液流失。
    注
    如果冷却液流失量超过 1 升，则需进行真空加注。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。

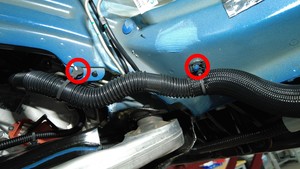

  12. 松开将高压电池回路软管固定到车辆的卡子（2 个）。
  13. 取走车辆下方的冷却液排放收集器。
  14. 将车辆降至适宜的作业高度。
  15. 在车辆前部下方放置一个液体收集器。
  16. 拆下低压电池。请参阅 16V 锂离子电池包 ((拆卸和更换))。

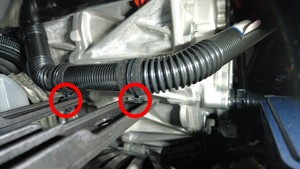

  17. 松开将高压电池回流软管固定到低压电池支架的卡子（2 个）。
  18. 拆下新鲜空气进气槽。请参阅 进气口 - HVAC ((拆卸和更换))。

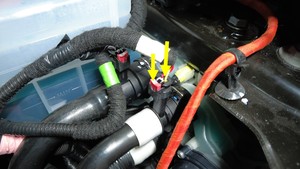

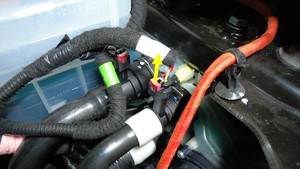

  19. 将传感器连接器从冷却器至电池软管上断开。

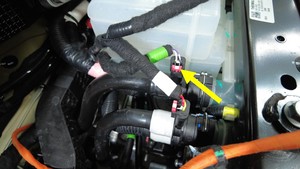

  20. 将传感器连接器从动力总成供给软管上断开。

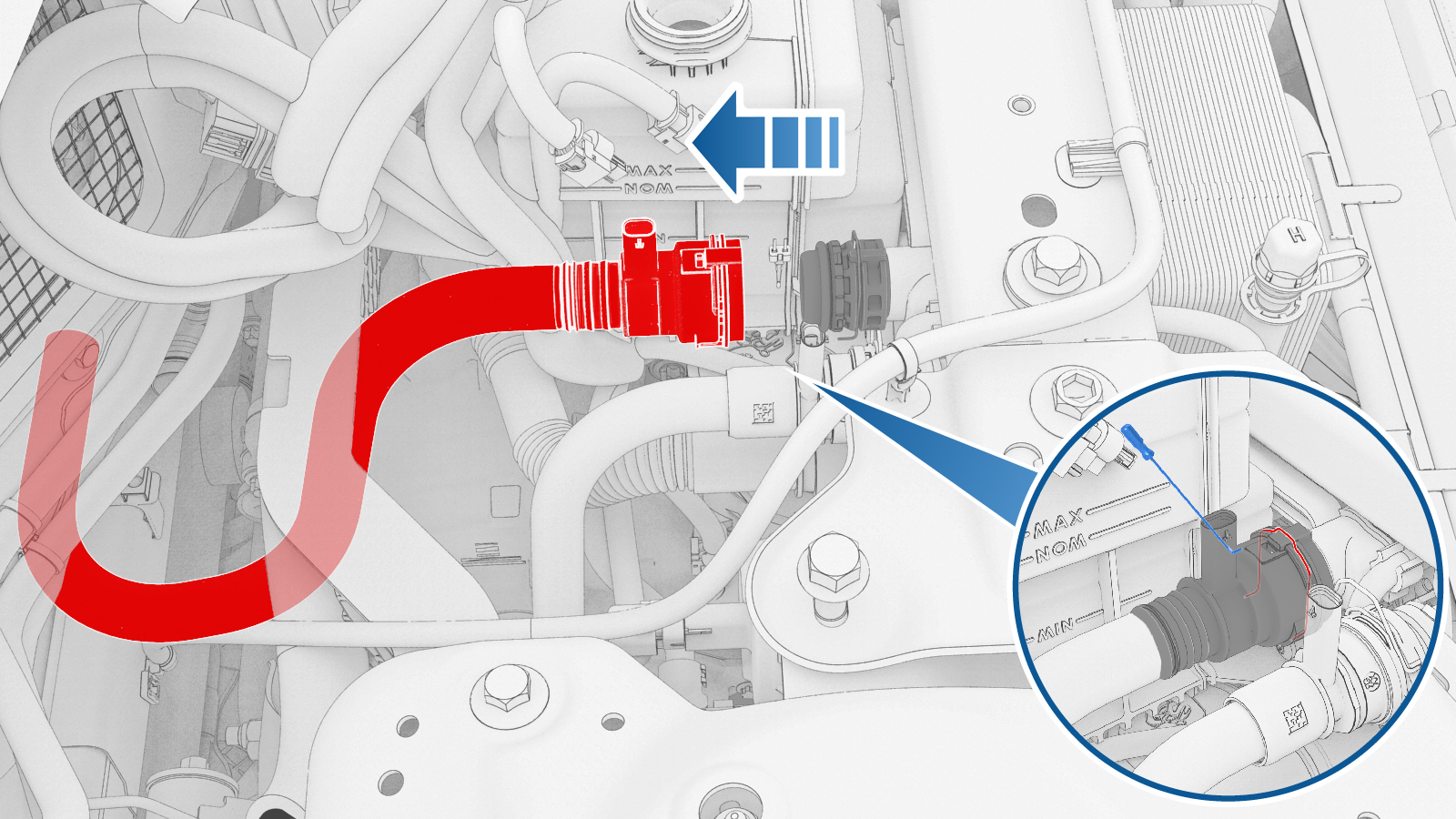

  21. 松开卡子，将冷却器至电池软管从超级歧管上断开，然后尽快堵住软管和超级歧管，以免冷却液流失。
    注
    尽快堵住超级歧管，尽可能减少冷却液流失。

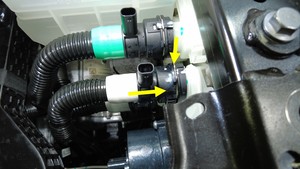

  22. 松开卡子，将动力总成供给软管从超级歧管上断开，然后尽快堵住软管和超级歧管，以免冷却液流失。
    注
    尽快堵住超级歧管，尽可能减少冷却液流失。

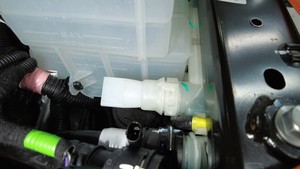

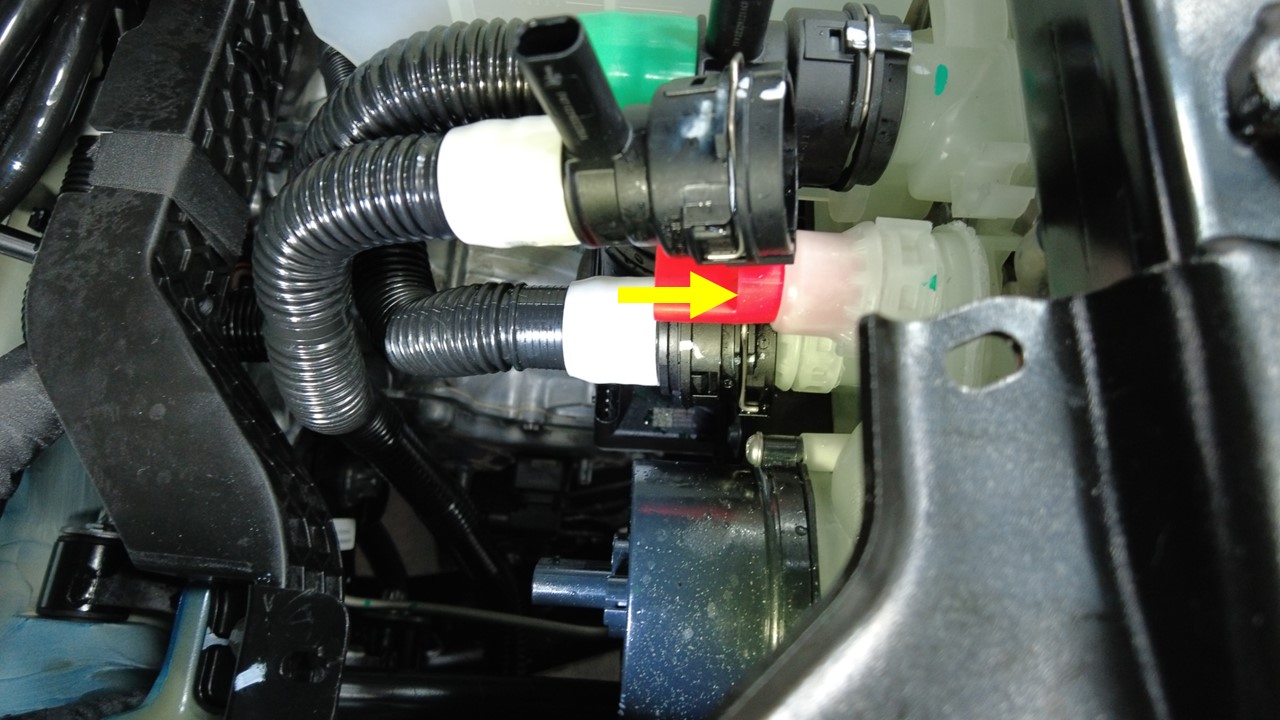

  23. 松开卡子，将高压电池回路软管从超级歧管上断开，然后尽快堵住软管和超级歧管，以免冷却液流失。
    注
    尽快堵住超级歧管，尽可能减少冷却液流失。

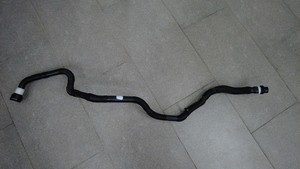

  24. 将高压电池回路软管从车辆上拆下。

安装

  1. 将新的高压电池回流软管放置到车辆上。
    注
    安装车辆 RH 侧的高压电池回路软管，将其朝车辆 LH 侧方向向下送入轮拱内衬区域。
    警告
    安装过程中，请勿弯折或用力拉拽软管，请按照要求缓缓转动软管。
  2. 紧固将高压电池回流软管固定到低压电池支架的卡子（2 个）。
  3. 取下超级歧管上的塞子，然后立即将高压电池回流软管连接到超级歧管上，并紧固卡子。
    注
    执行推拉推测试，确保软管已紧固。
  4. 取下超级歧管上的塞子，然后立即将冷却器至电池软管连接到超级歧管，并紧固卡子。
    注
    执行推拉推测试，确保软管已紧固。
  5. 拆卸超级歧管上的堵头，然后立即将动力总成供给软管连接到超级歧管，并紧固卡子。
    注
    执行推拉推测试，确保软管已紧固。
  6. 将传感器连接器连接到动力总成供给软管上。
  7. 将传感器连接器连接到冷却器至电池软管上。
  8. 安装新鲜空气进气槽。请参阅 进气口 - HVAC ((拆卸和更换))。
  9. 取走放置在车辆前部下方的液体收集器。
  10. 将车辆完全升高，然后降下举升机，直到安全锁正确接合。
  11. 在高压电池左前侧下方放置一个冷却液排放容器。
  12. 取下高压电池回流管上的塞子，然后立即将高压电池回流软管连接到高压电池回流管，并紧固卡子。
    注
    执行推拉推测试，确保软管已紧固。
  13. 紧固将高压电池回路软管固定到车辆的卡子（2 个）。
  14. 取走车辆下方的冷却液排放收集器。
  15. 将弹力带从左前轮拱内衬上拆下。
  16. 安装将左前轮拱内衬固定到滑板的推拉式卡子（3 个）和螺栓。
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
    • 10 毫米深套筒
  17. 安装前部流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  18. 安装低压电池。请参阅 16V 锂离子电池包 ((拆卸和更换))。
  19. 连接低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
  20. 执行冷却系统（部分重新加注和排放）程序。请参阅 冷却系统（部分充注和排气） (Modify)。
  21. 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
  22. 安装检修板。请参阅 检修面板 - 前保险杠饰板 ((拆卸和更换))。
  23. 安装驾驶室进气槽。请参阅 新风槽总成 - HVAC ((拆卸和更换))。
  24. 安装前备箱后挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
  25. 将车辆从双柱举升机上移走。请参阅 举升车辆 - 双柱举升机。
