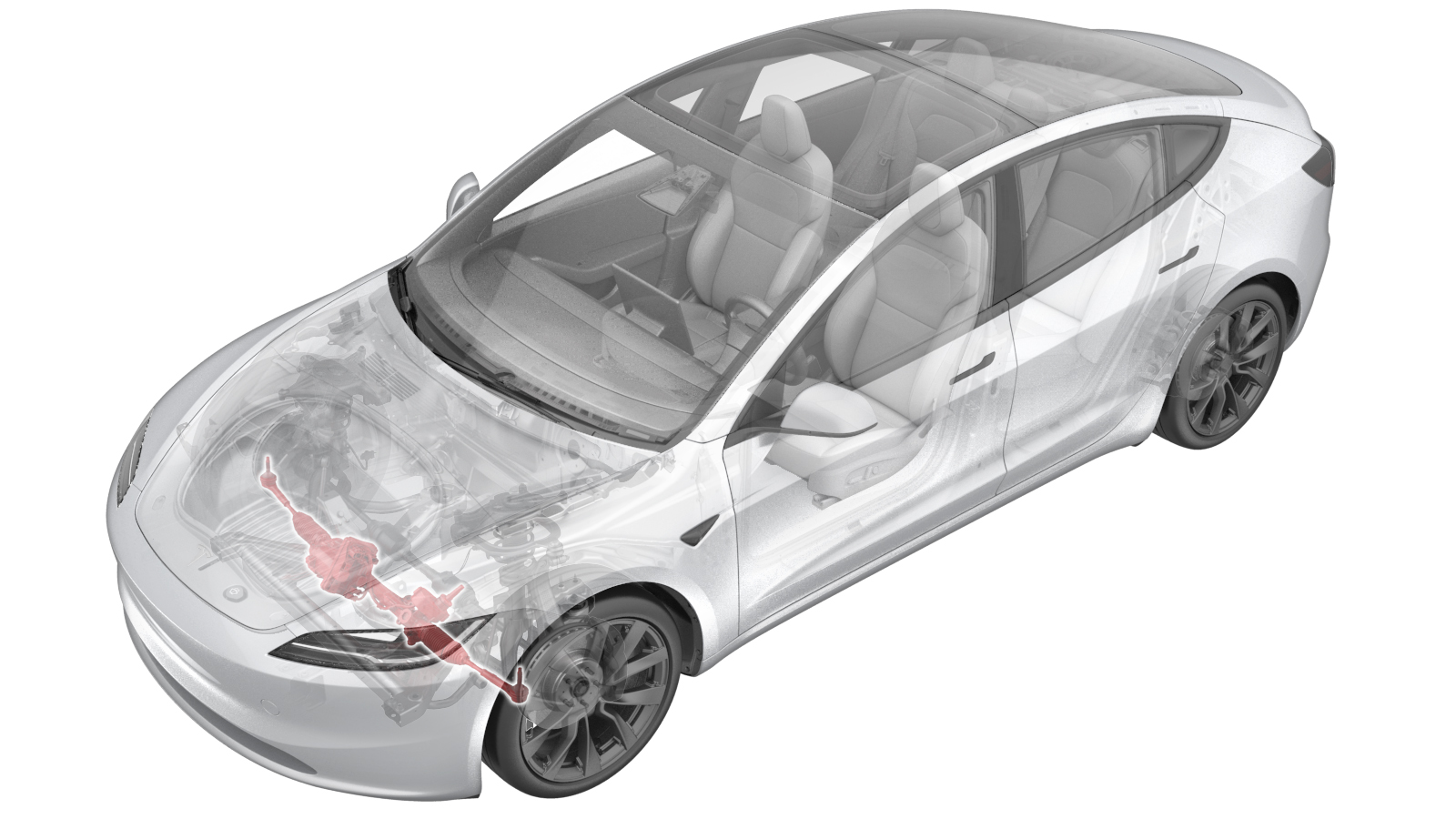

转向齿轮总成 - 左驾驶 ((拆卸和更换))
校正代码
3201010012
FRT
1.50
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-09-22: 更新了程序，更新后无需拆卸冷却风扇模块总成即可拆卸和安装转向机。
- 2023 年 12 月 11 日：更新了最后一步，添加了“对照参阅定位要求表”的内容。
设备：

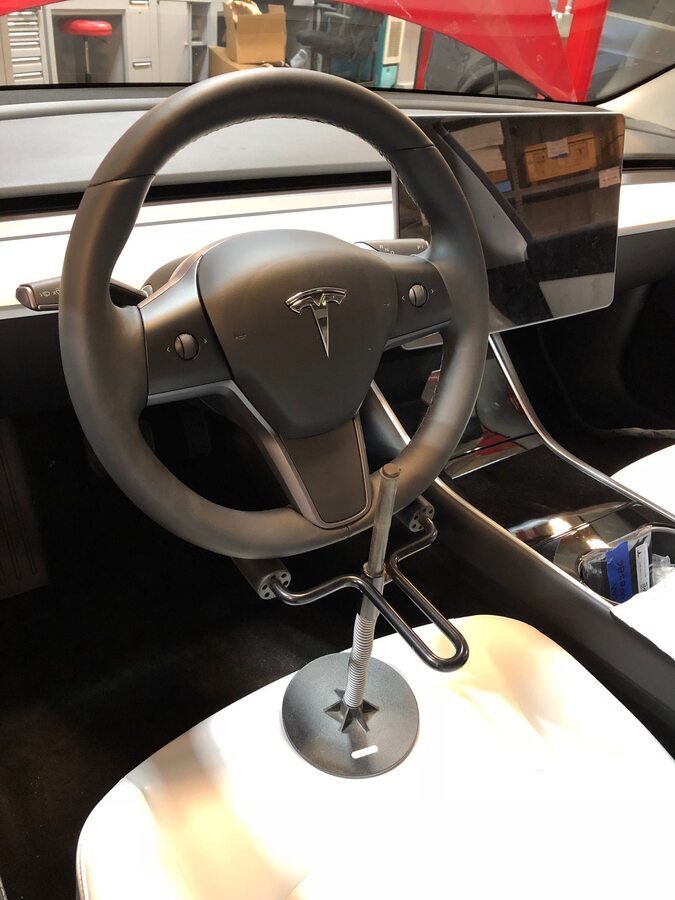

- 1090880-00-A 方向盘座，**标准型，带 Hunter 定位装置**
- 1065131-00-A 电池冷却液排放组件
- 1773595-00-A RJ45 以太网线缆
- 1090881-00-A 制动踏板抑压器
- 1044206-00-A 轮辋拆卸工具
- 1049463-00-A 方向盘水平仪
- 1773092-00-A 诊断线束适配器（适用于所有车型）
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将转向机总成固定到电动转向柱的螺栓 |
 18 Nm (13.3 lbs-ft) |
|
更换 | 1111523-00-A |
| 左外横拉杆球头上的止动螺母 |
80 Nm (59.0 lbs-ft) |
|
重复使用 | |
| 将左前和右前横拉杆球头固定到左前和右前悬架转向节的螺母 |
180 Nm (132.7 lbs-ft) |
|
更换 | 1109263-00-B |
| 将转向机总成固定到前副车架的外侧螺栓 |
47 Nm (34.7 lbs-ft) |
|
重复使用 | |
| 将转向机总成固定到前副车架的内侧螺栓（2 个） |
75 Nm (55.3 lbs-ft) |
|
重复使用 | |
| 将冷凝器风扇模块底部固定到踝部止动爪的左右螺栓（2 个） |
10 Nm (7.4 lbs-ft) |
|
重复使用 | |
| 将前备箱储物单元加固支架固定到冷却风扇的螺栓（2 个） |
16 Nm (11.8 lbs-ft) |
|
重复使用 |
拆卸
安装
-

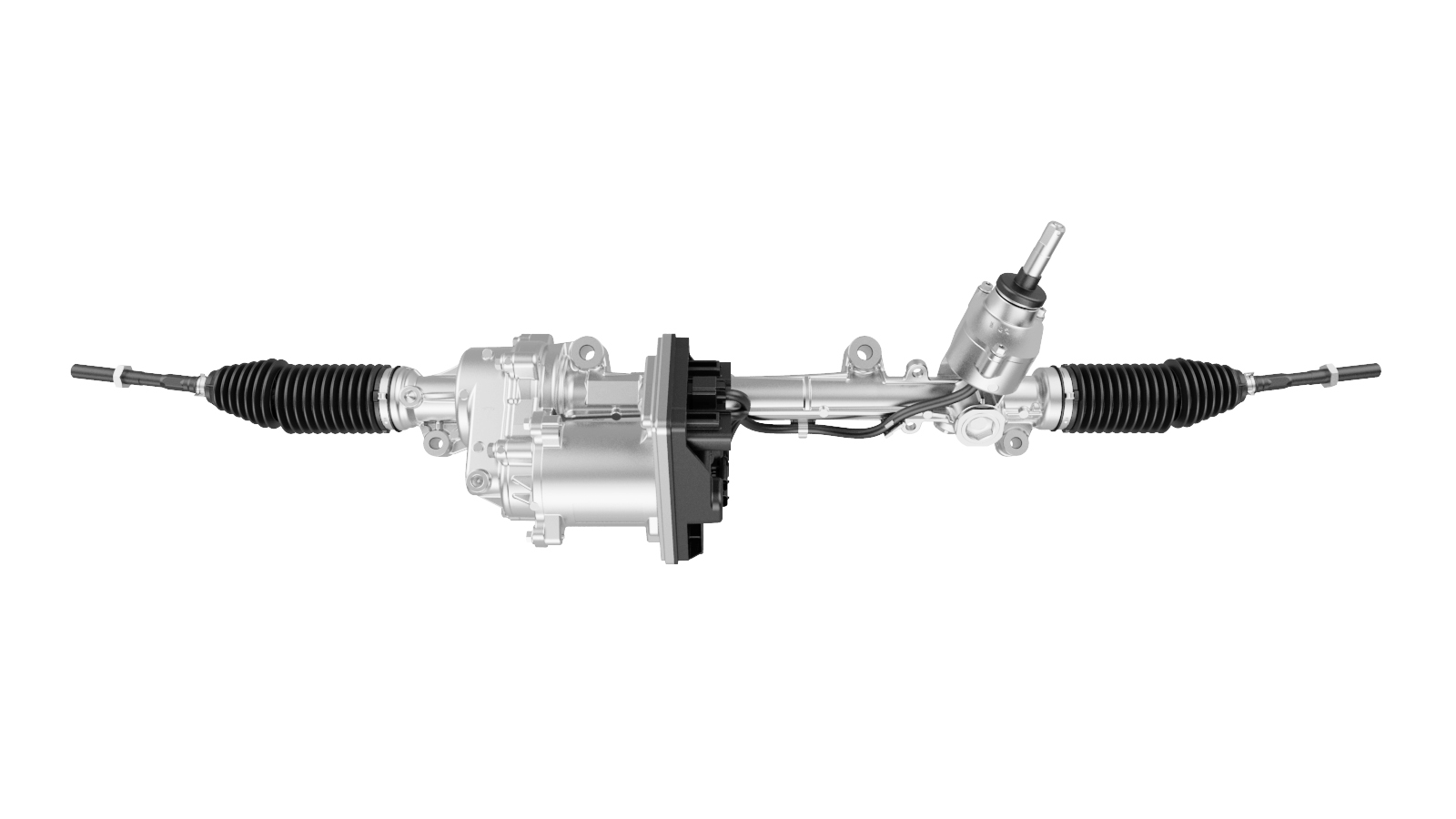

标记新的左内横拉杆螺纹，与螺母匹配。
注标记初始位置，以便在重新安装时安装到相近位置。
-

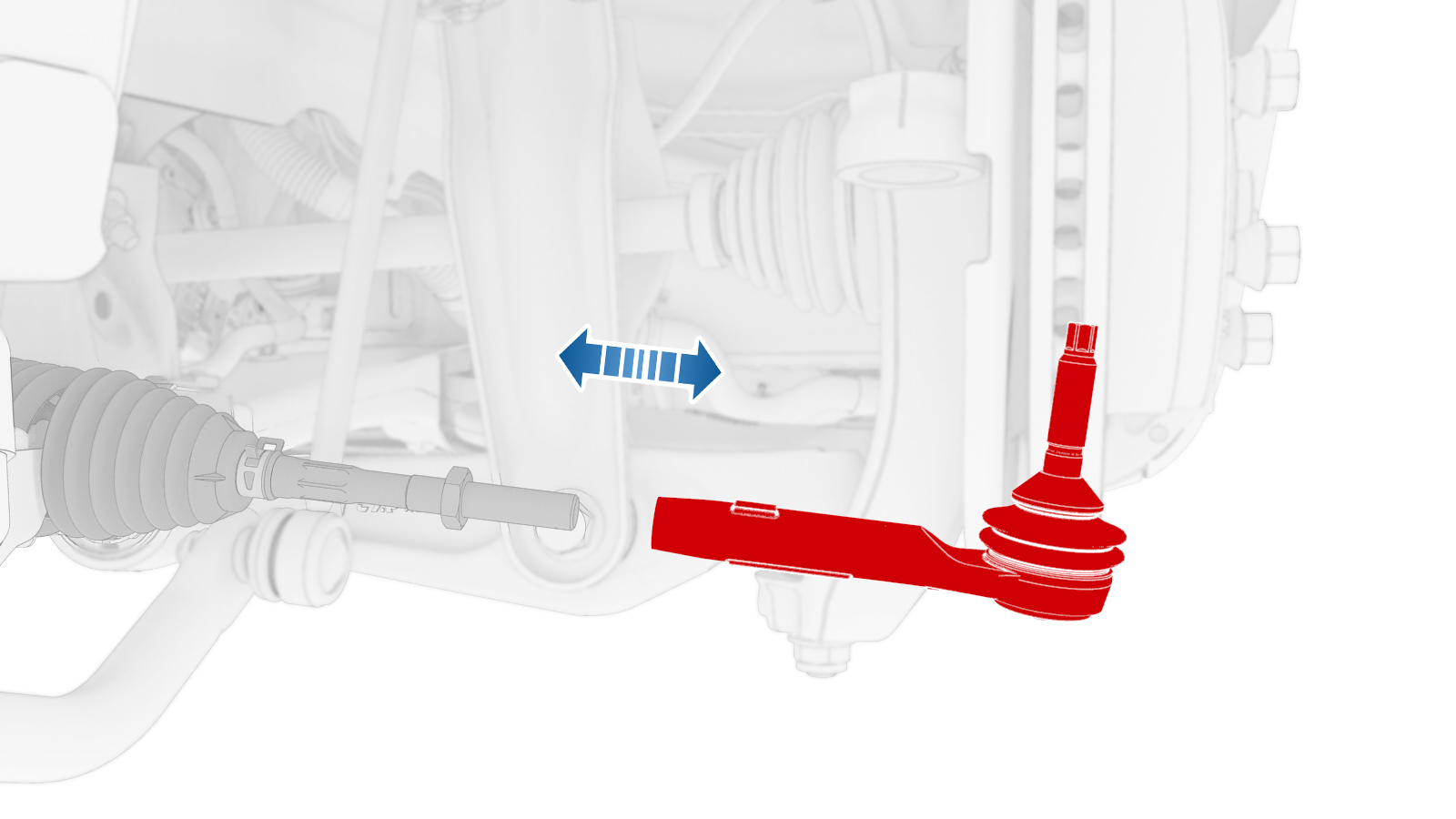

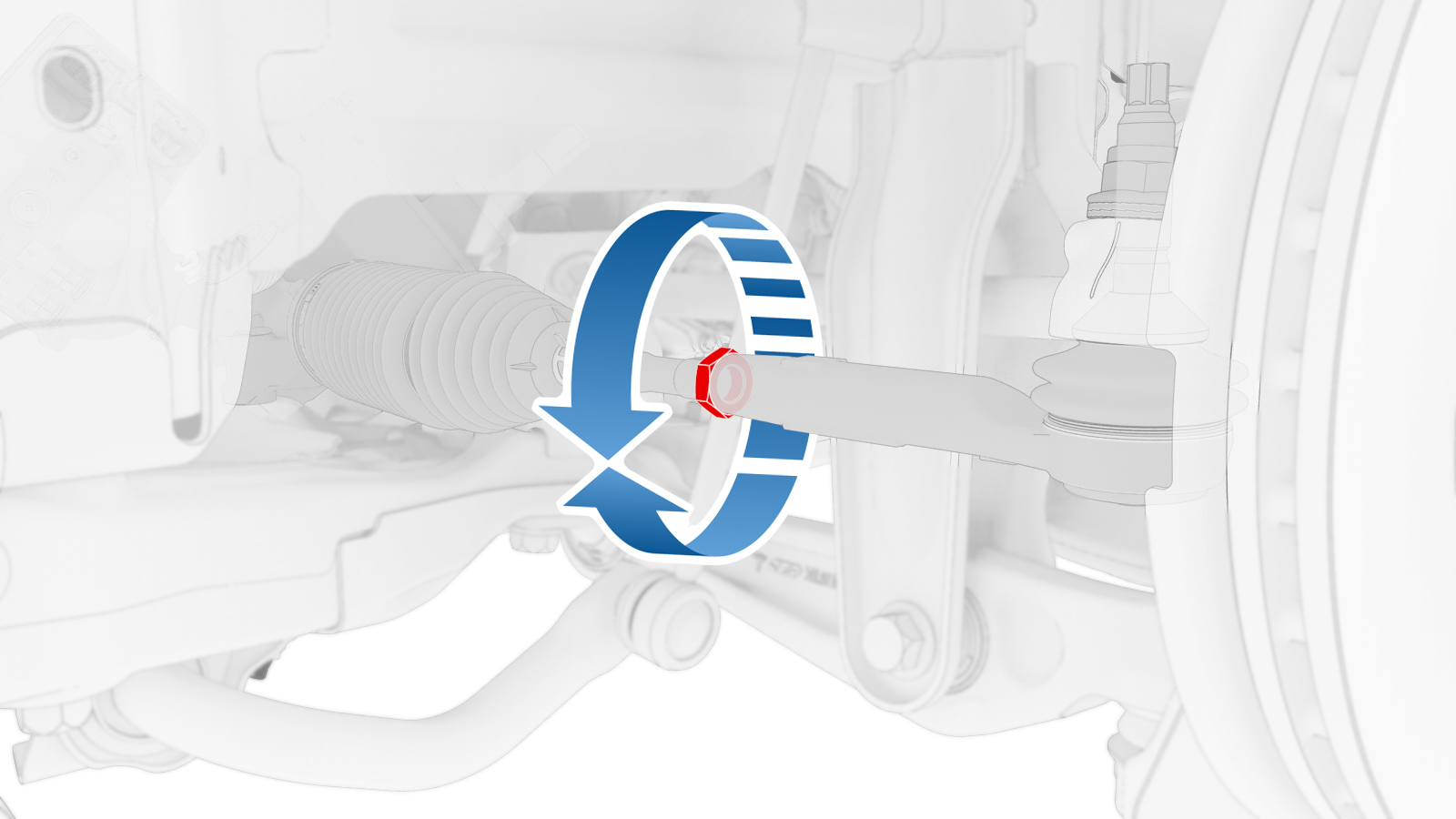

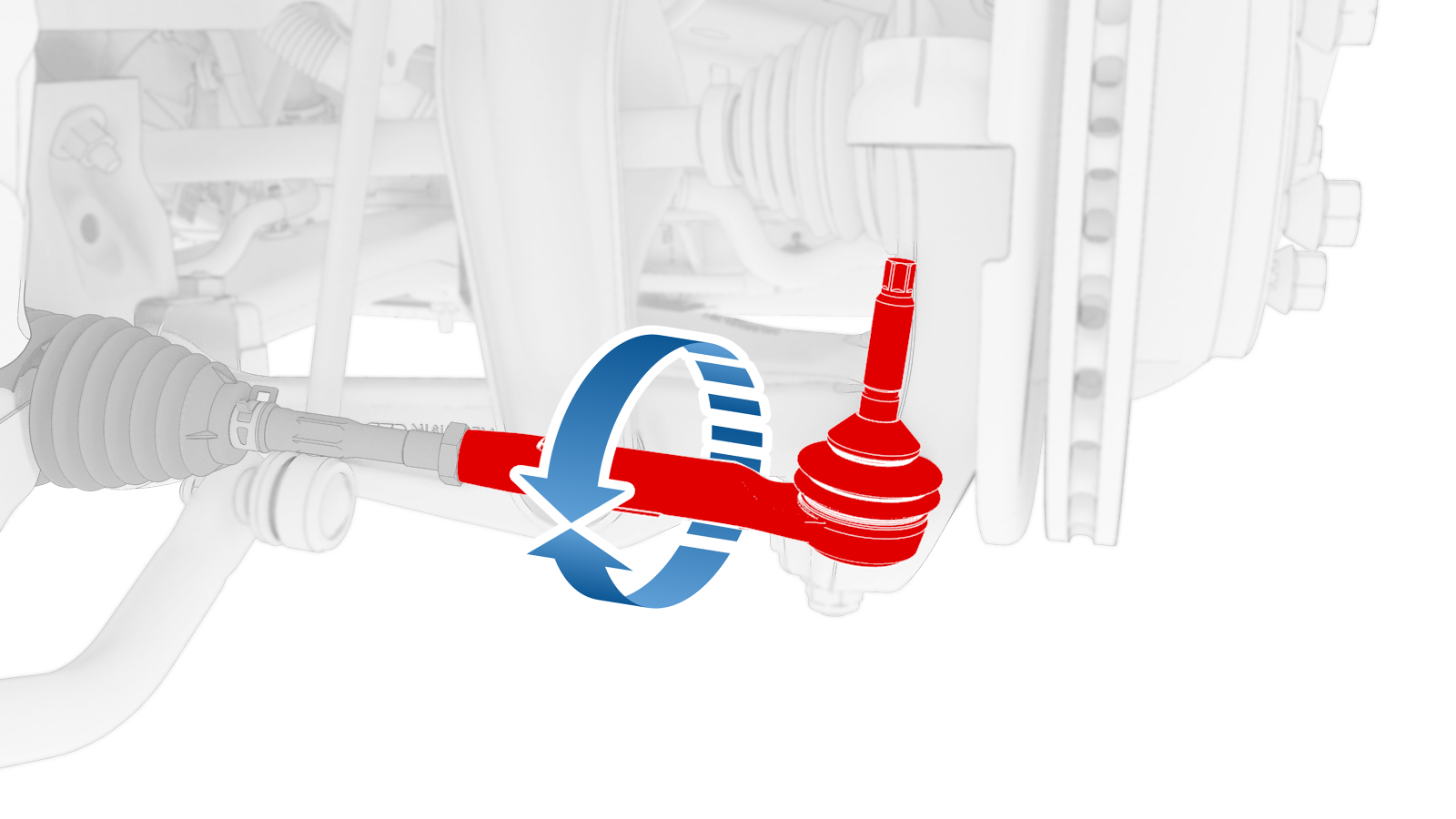

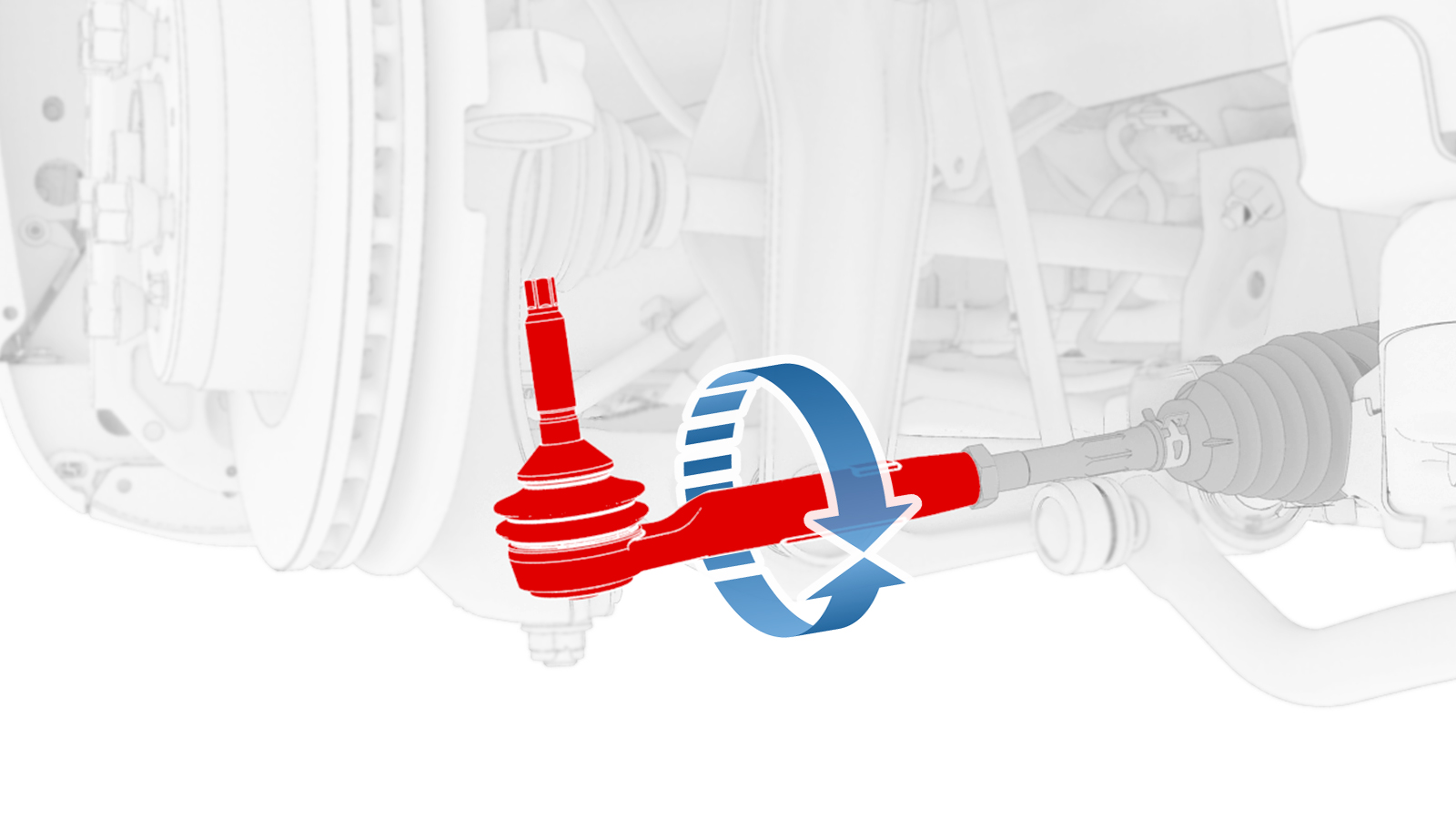

逆时针旋转横拉杆，将左外横拉杆球头从新的转向机总成上拆下。
-

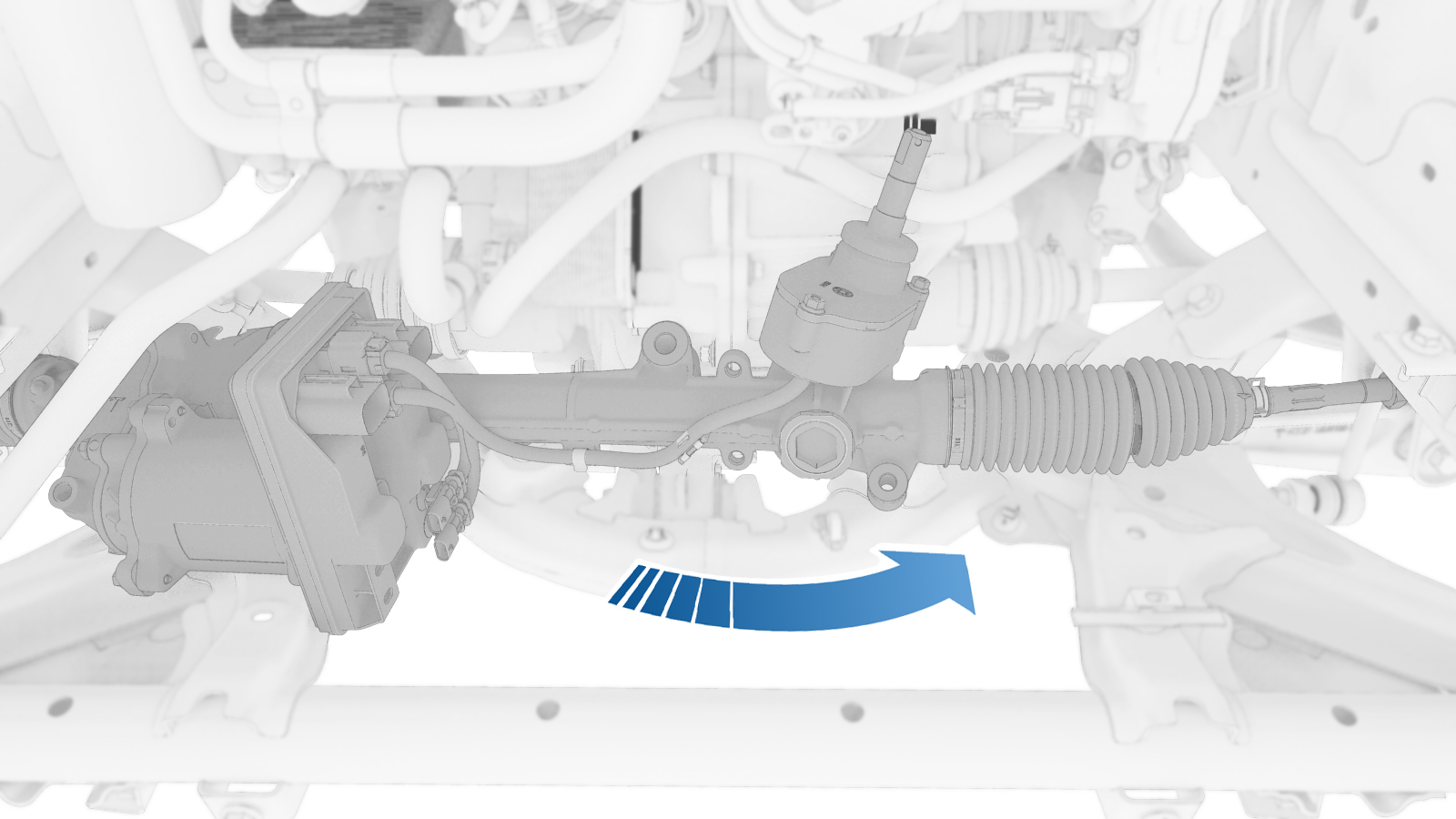

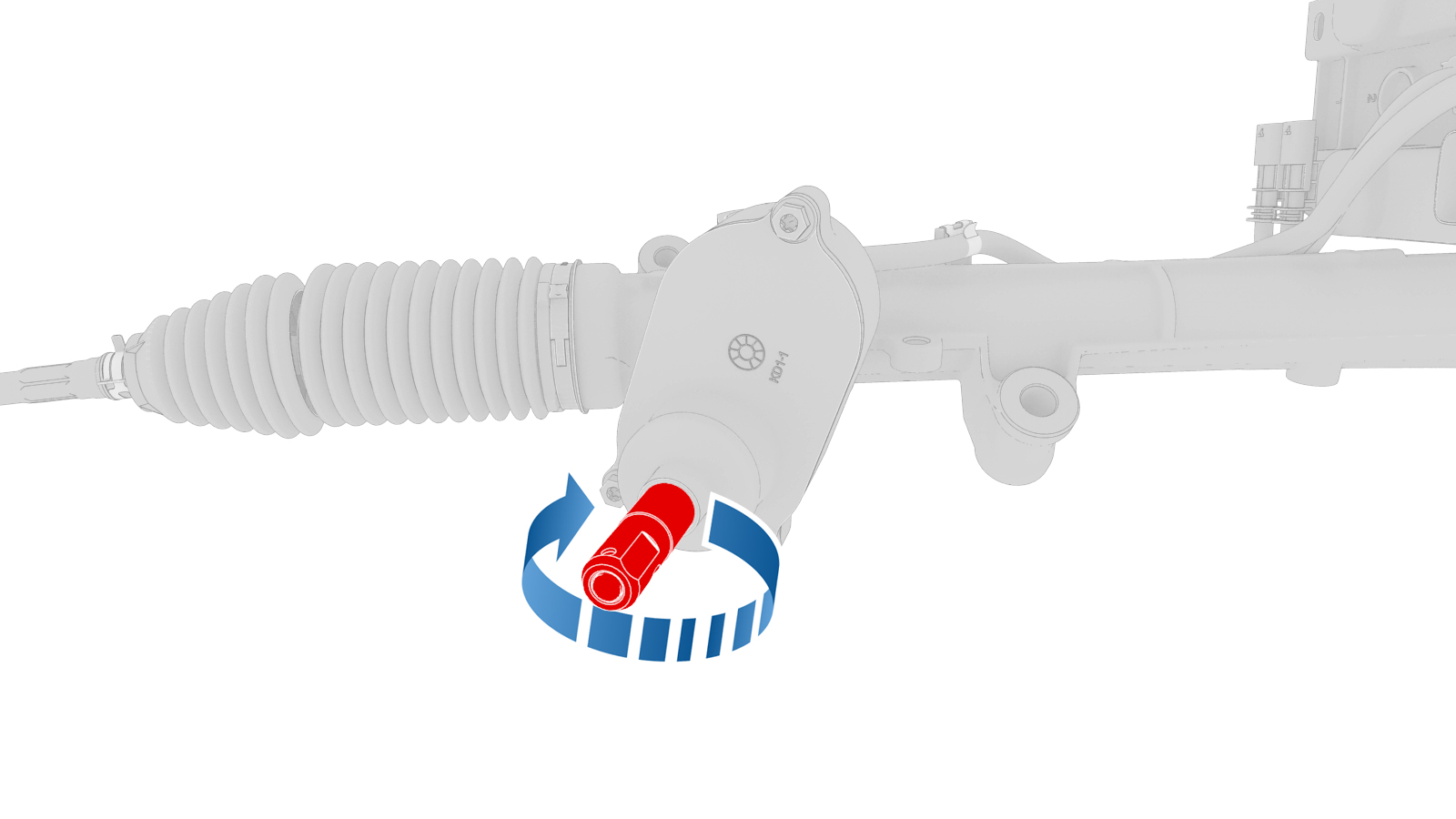

在协助下，将转向机的压力充分分散到右侧。
提示推荐使用以下工具
- 15 毫米 12 点组合扳手
-

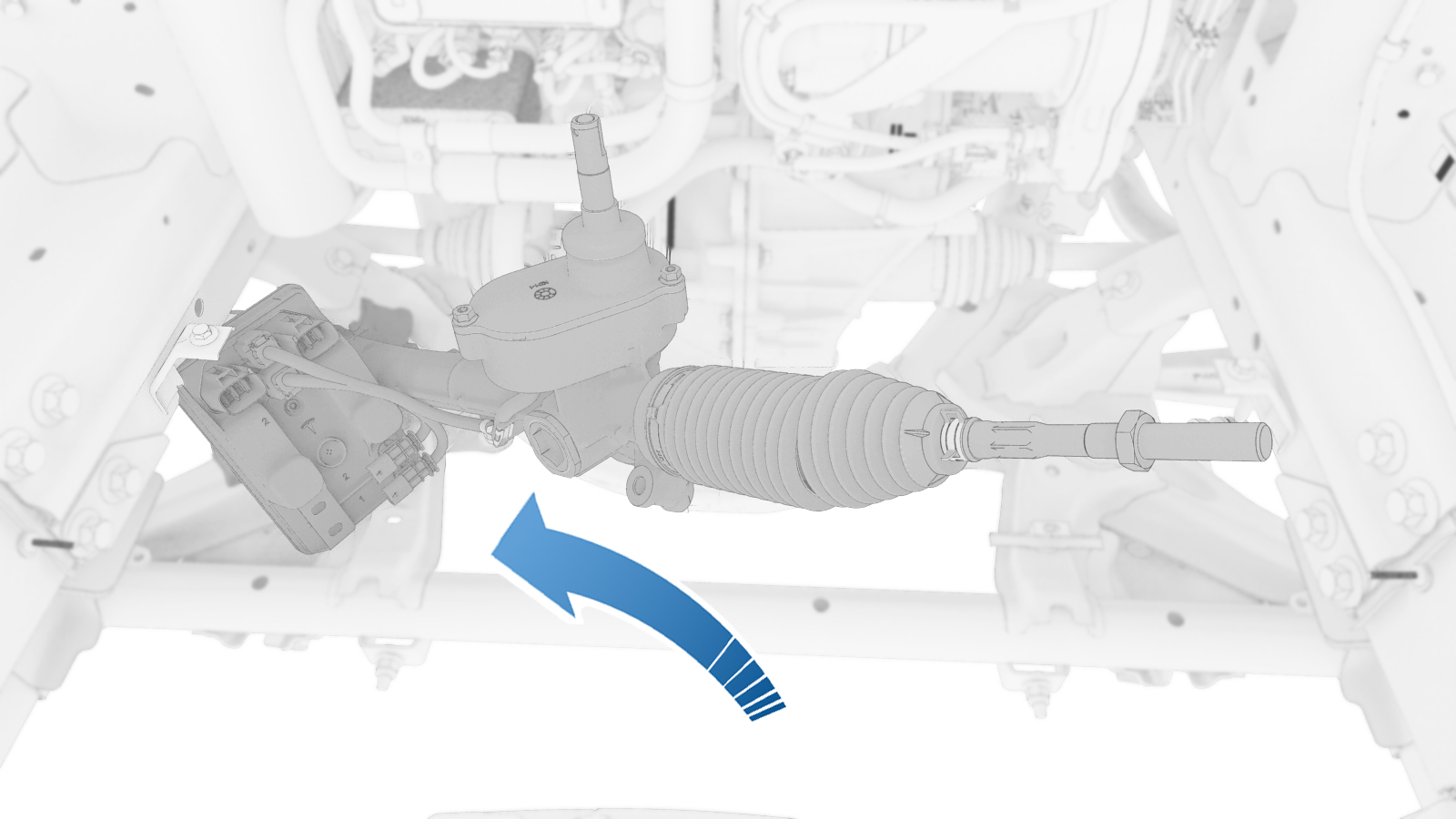

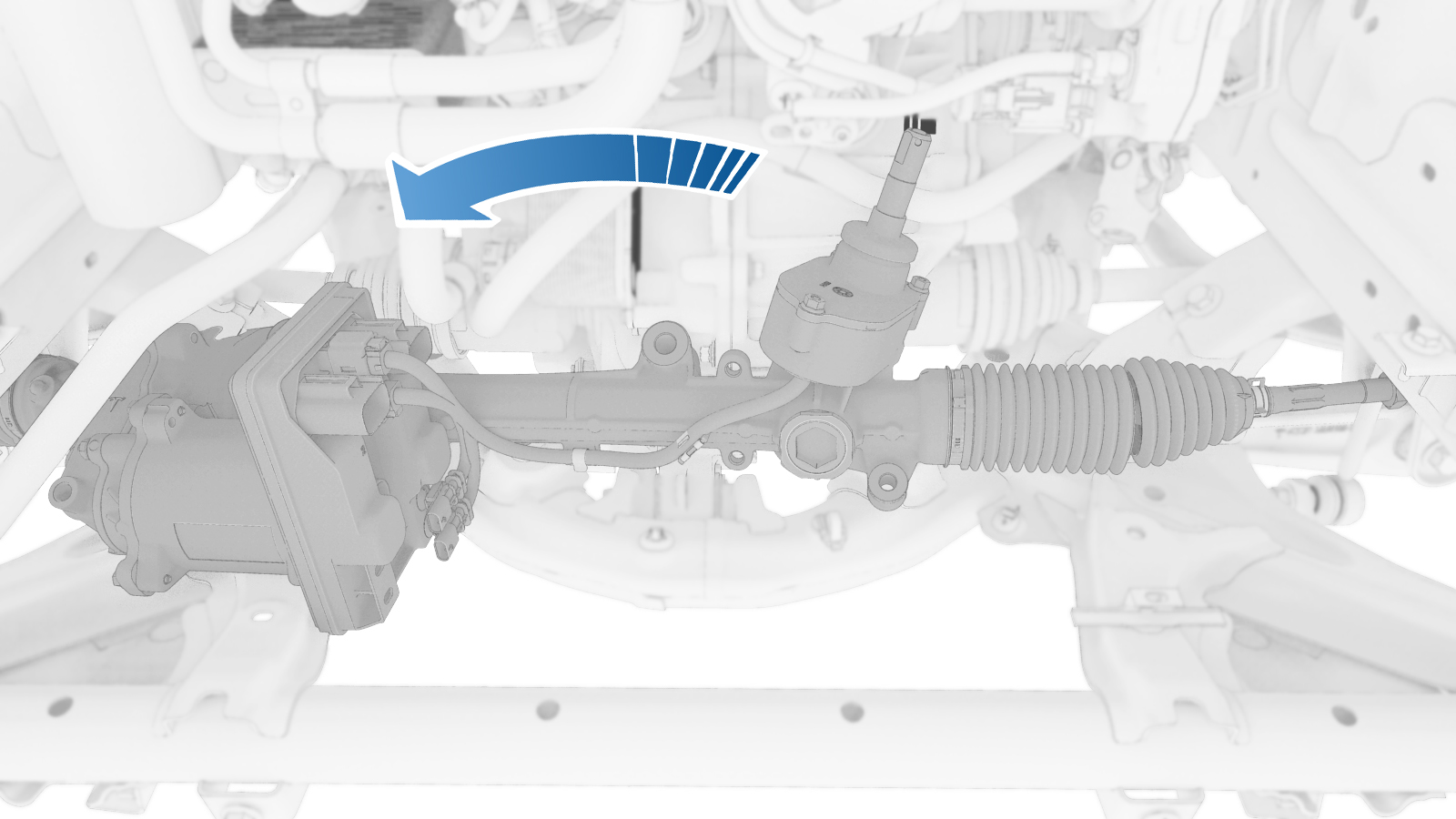

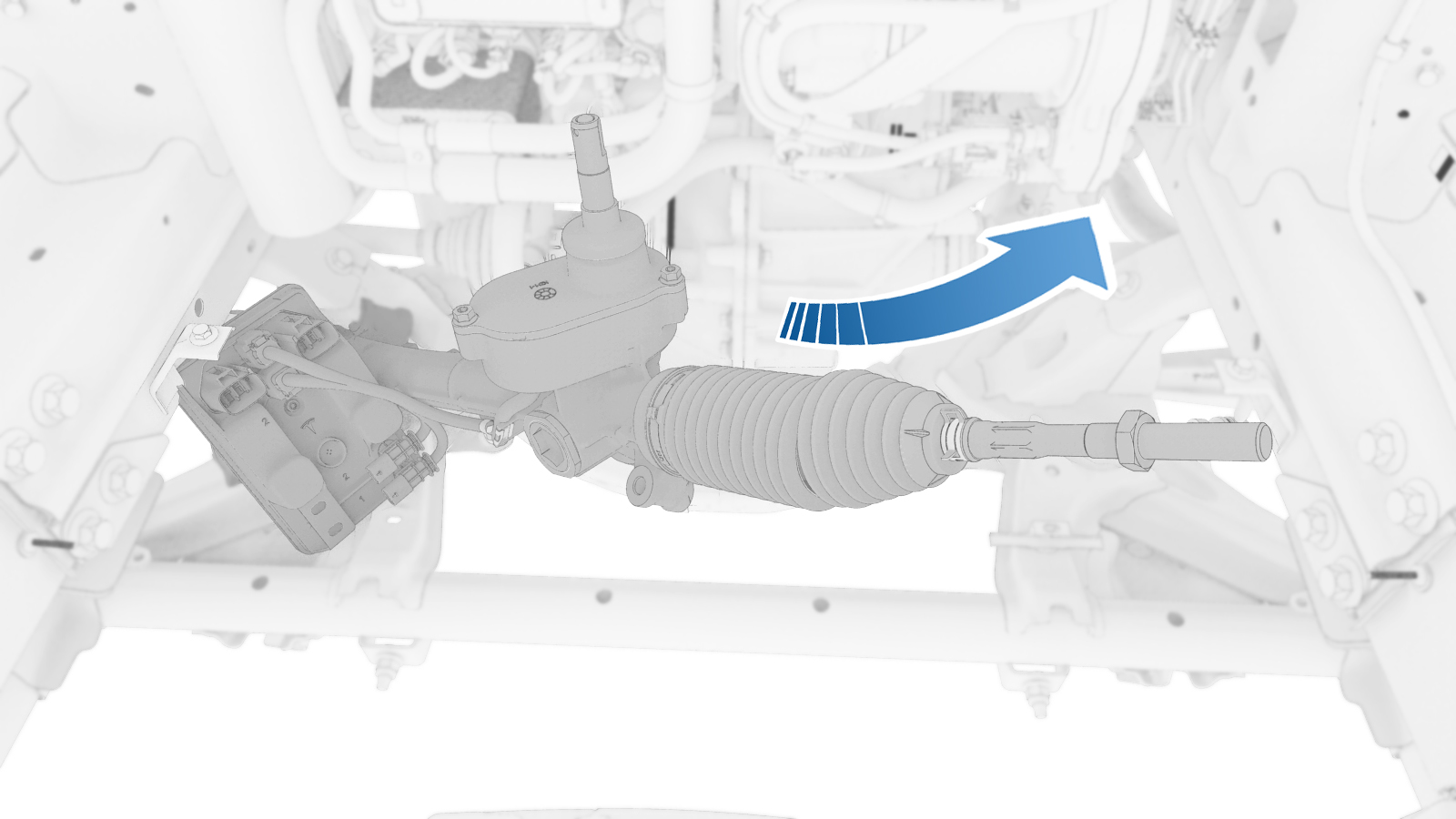

将转向机总成右侧放置到前备箱储物区，然后将左侧滑入车辆。放置转向机，注意对齐螺栓孔。
-

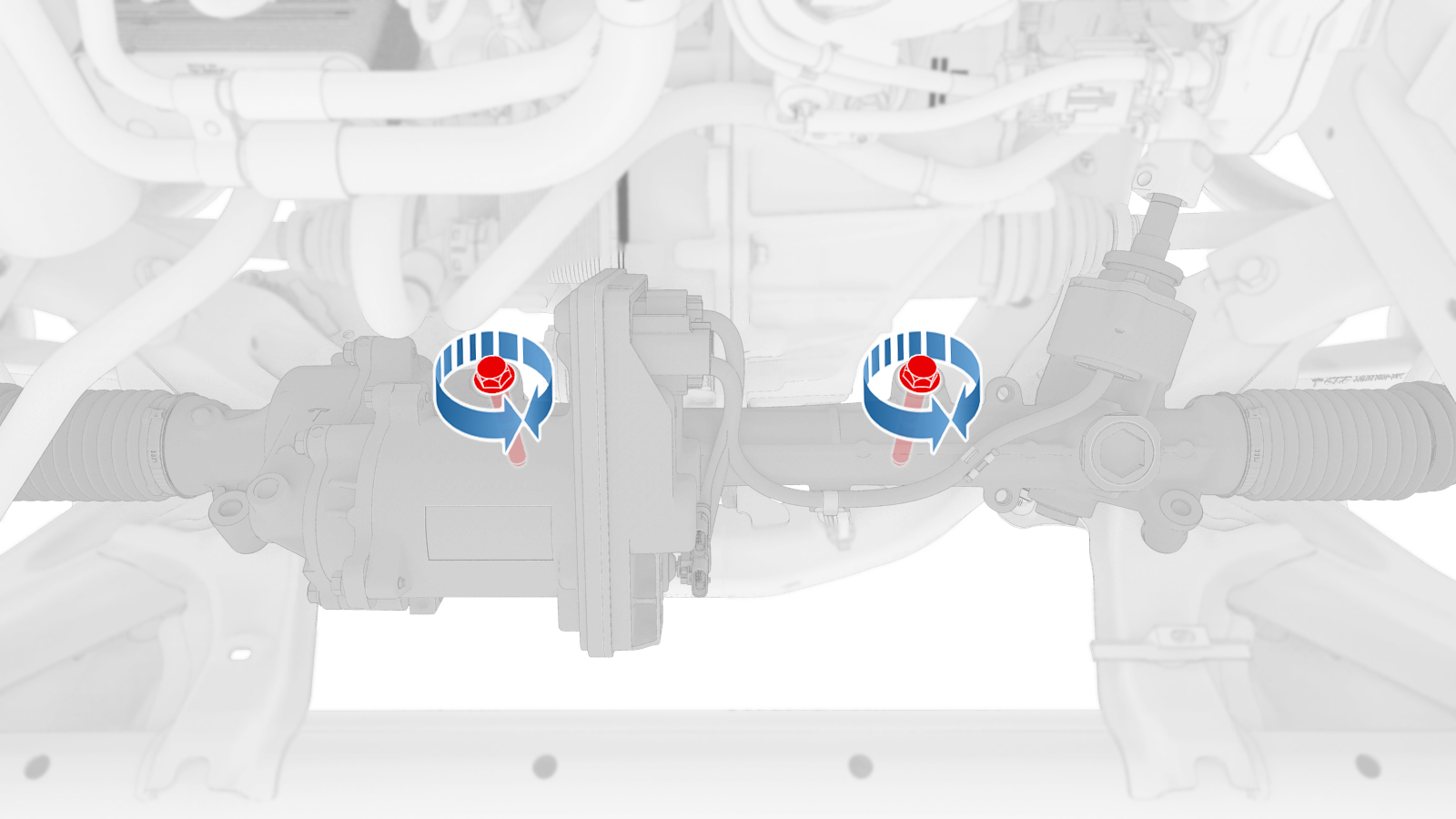

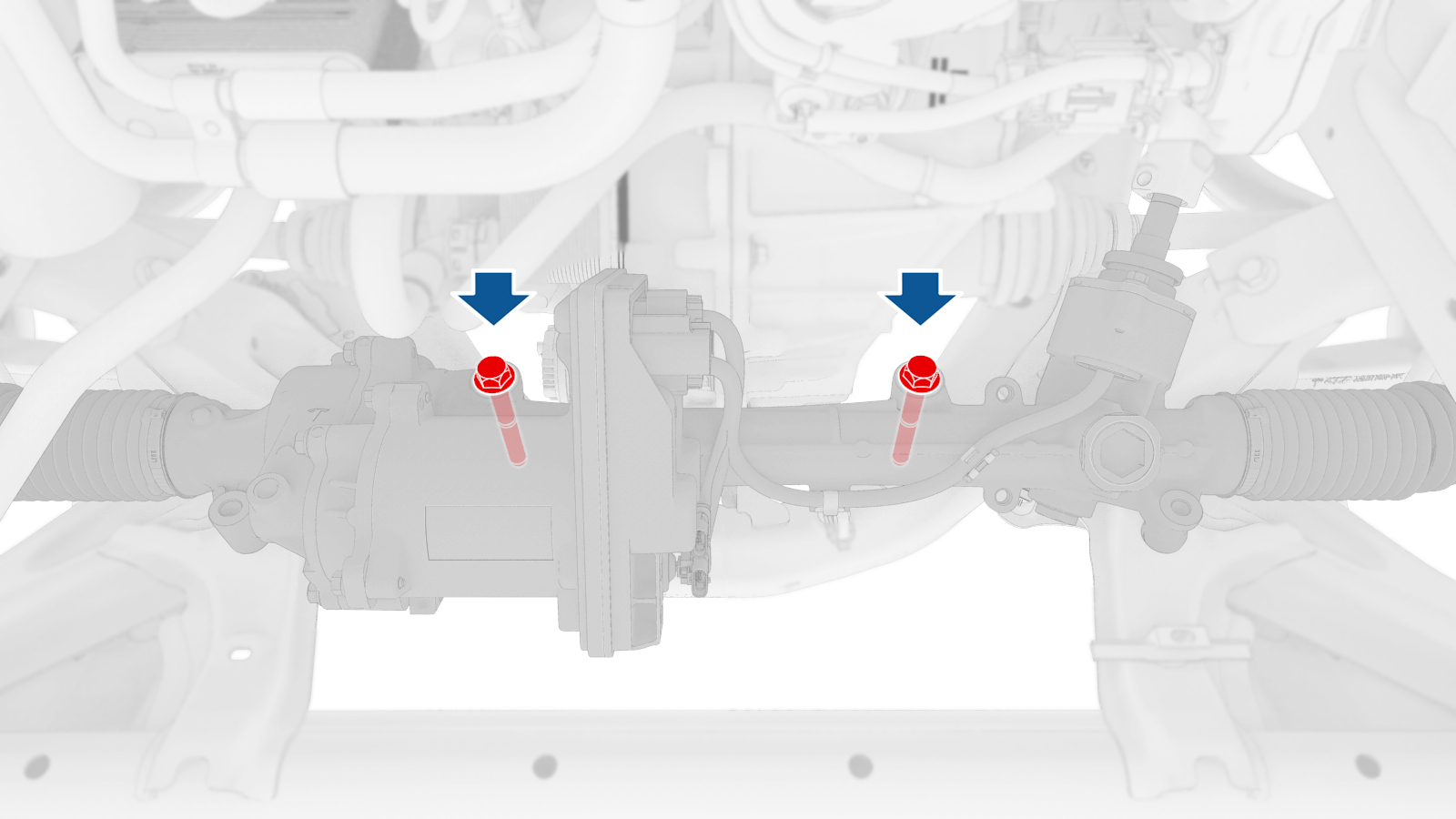

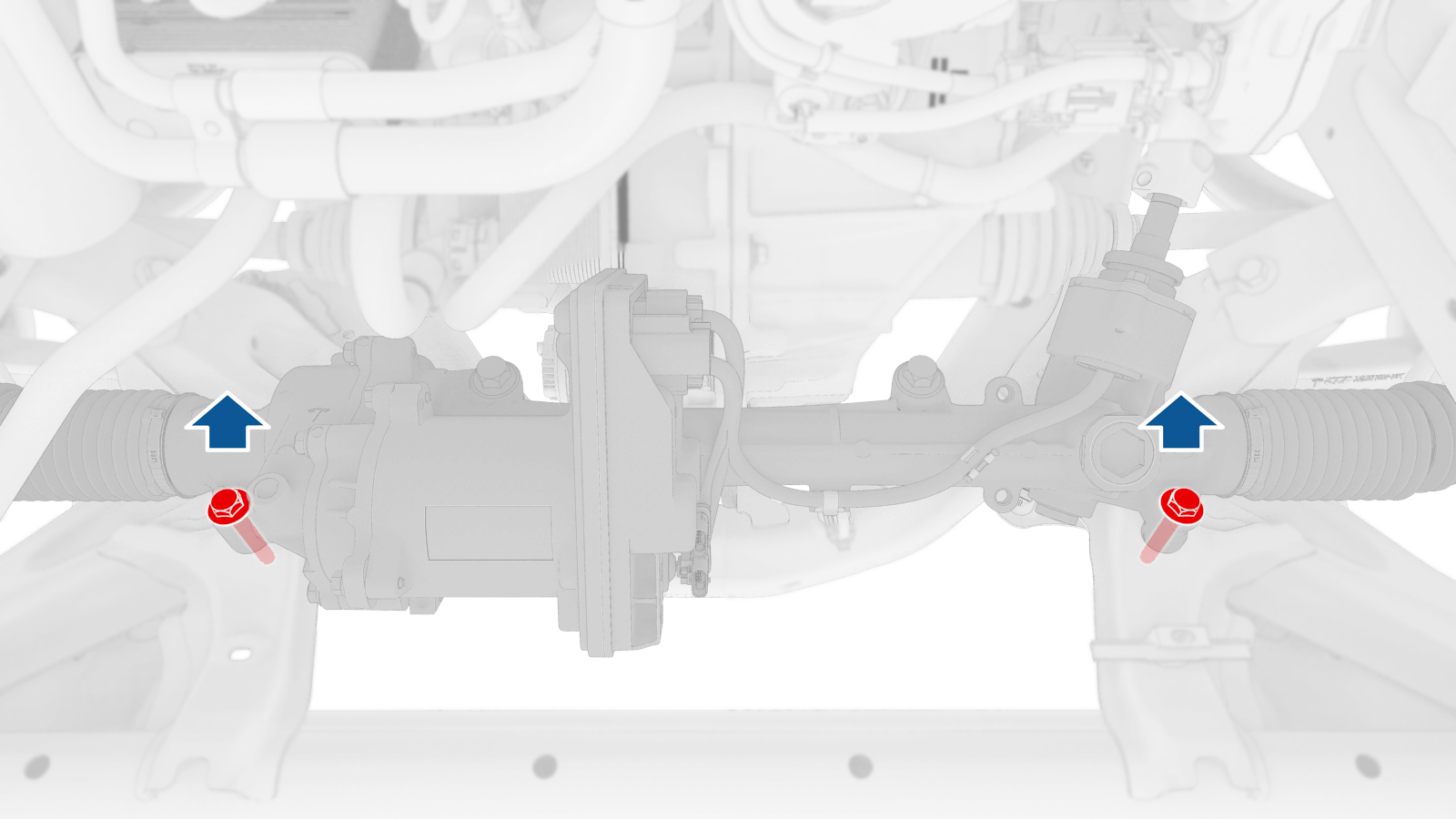

预装将转向机总成固定到前副车架的内侧螺栓（2 个）。
提示推荐使用以下工具
- 棘轮/扭矩扳手
- 6 英寸加长件
- 18 毫米套筒
- 3 英寸加长件
-
预装将转向机总成固定到前副框架的外侧螺栓 (x2)。
提示推荐使用以下工具
- 回旋头棘轮/回旋头扭矩扳手
- 11 英寸加长件
- 15 毫米套筒
-
紧固将转向机总成固定到前副车架的内侧螺栓。75 Nm (55.3 lbs-ft)提示推荐使用以下工具
- 棘轮/扭矩扳手
- 6 英寸加长件
- 18 毫米套筒
- 3 英寸加长件
-
紧固将转向机总成固定到前副车架的外侧螺栓。47 Nm (34.7 lbs-ft)提示推荐使用以下工具
- 回旋头棘轮/回旋头扭矩扳手
- 11 英寸加长件
- 15 毫米套筒
-

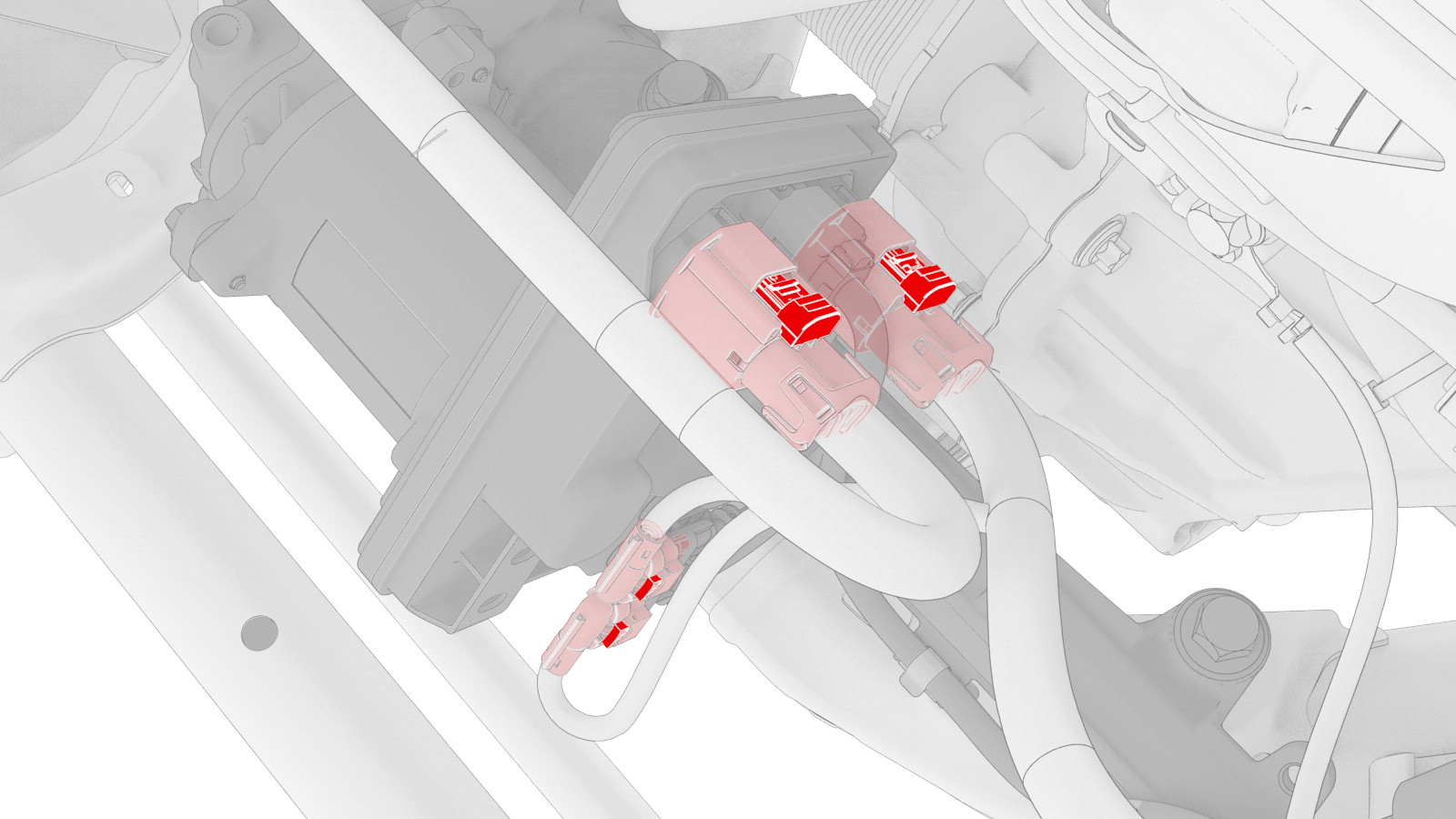

连接转向机总成连接器（4 个）。
-
连接将前副车架前驱动电机线束固定到车辆的卡子和连接器。
-

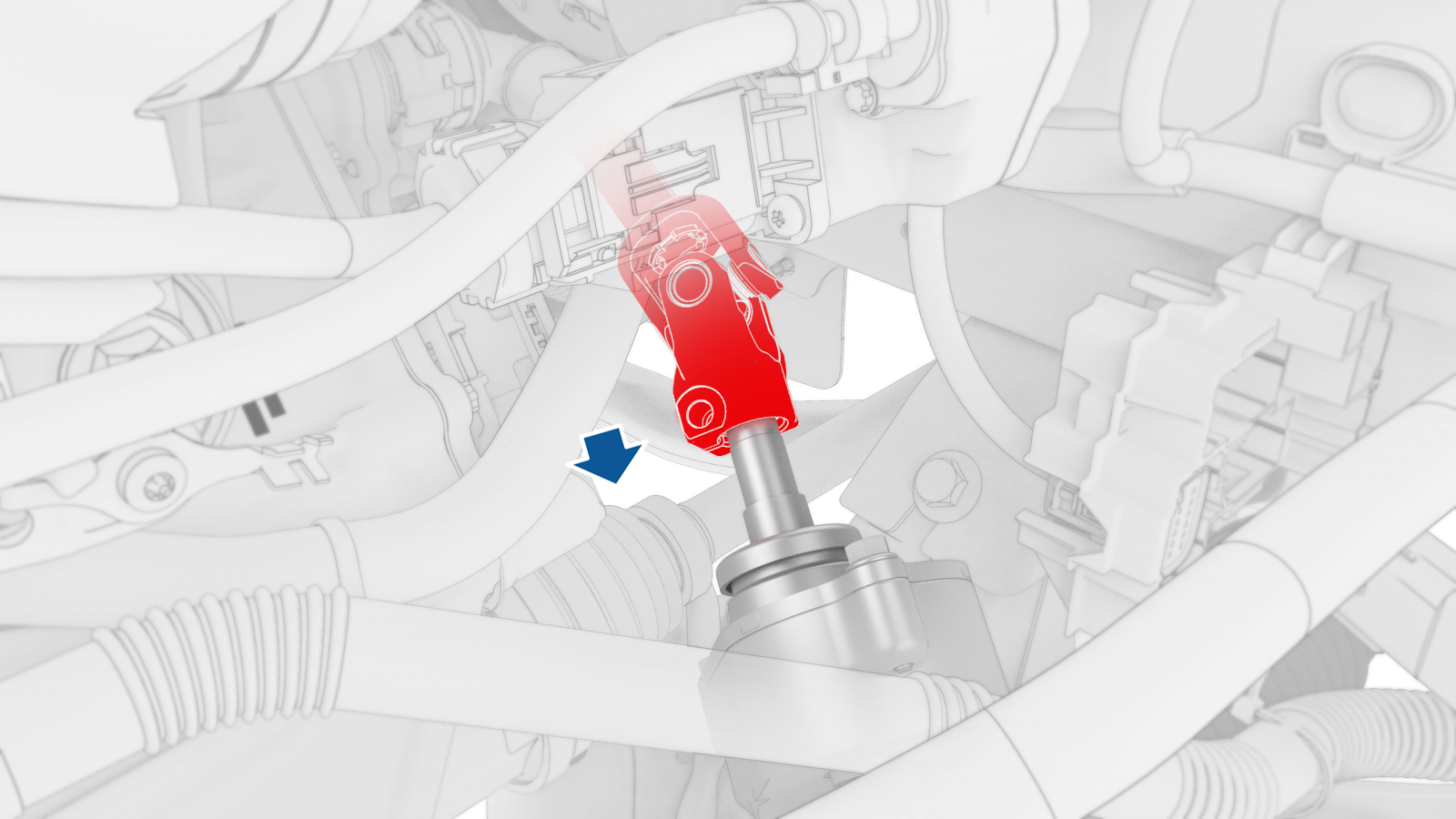

向下滑动电动转向柱，将其安装到转向机总成上。
-
安装新的螺栓，将转向机总成固定到电动转向柱。18 Nm (13.3 lbs-ft)提示推荐使用以下工具
- 13 mm 套筒
- 棘轮/扭矩扳手
-
安装将散热器入口软管固定到车辆的卡子。
-
松开散热器总成，将其移回正常位置。
- 安装并手动拧紧将冷凝器风扇模块底部固定到踝部止动爪的左右螺栓（2 个）。
-

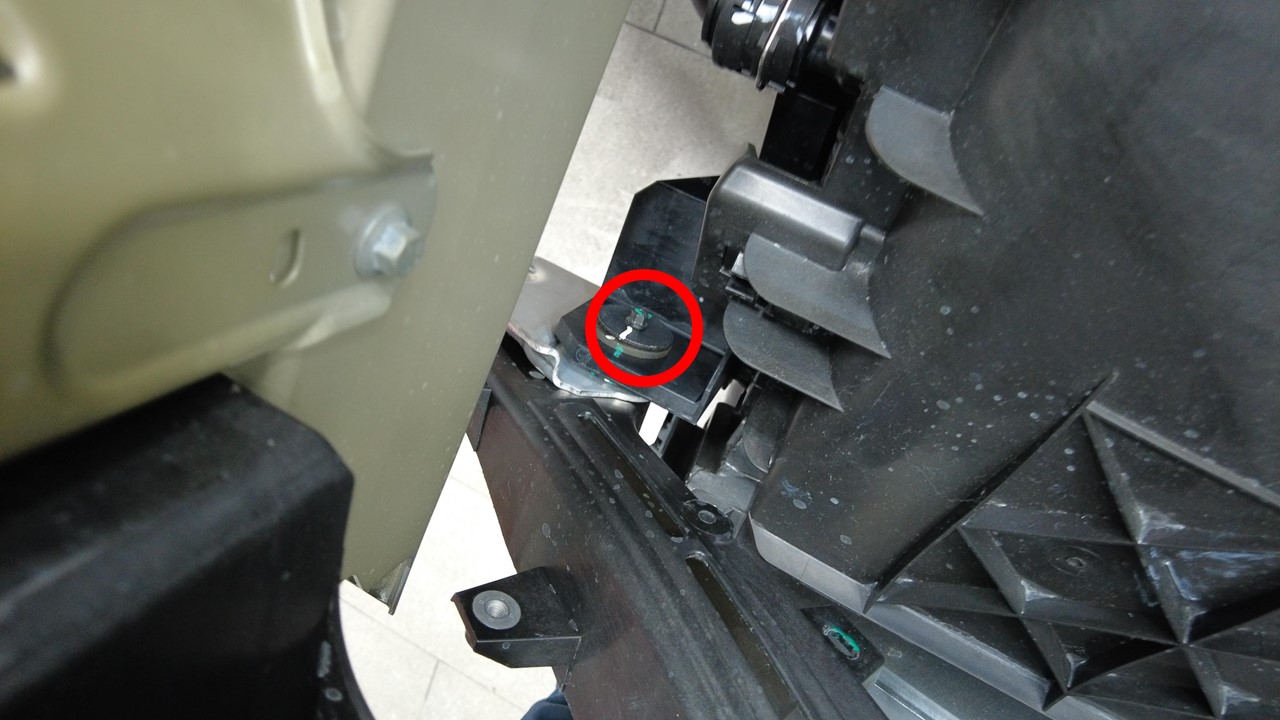

紧固将冷凝器风扇模块底部固定到踝部止动爪的螺栓。10 Nm (7.4 lbs-ft)注Use of the following tool(s) is recommended:
- 8 mm socket
- Ratchet/torque wrench
-

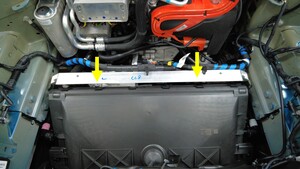

将前备箱储物单元加固支架安装到冷却风扇总成上。
-
安装将前备箱储物单元加固支架固定到冷却风扇的螺栓（2 个），然后向后滑动前备箱储物单元加固支架，将其从冷却风扇模块总成上拆下。16 Nm (11.8 lbs-ft)提示推荐使用以下工具
- 10 毫米套筒扳手
- 4 in extension
- Cordless 1/4in Dr Ratchet
-
将线束夹（3 个）安装到前备箱储物单元加固总成上。
- 连接低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
- 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。

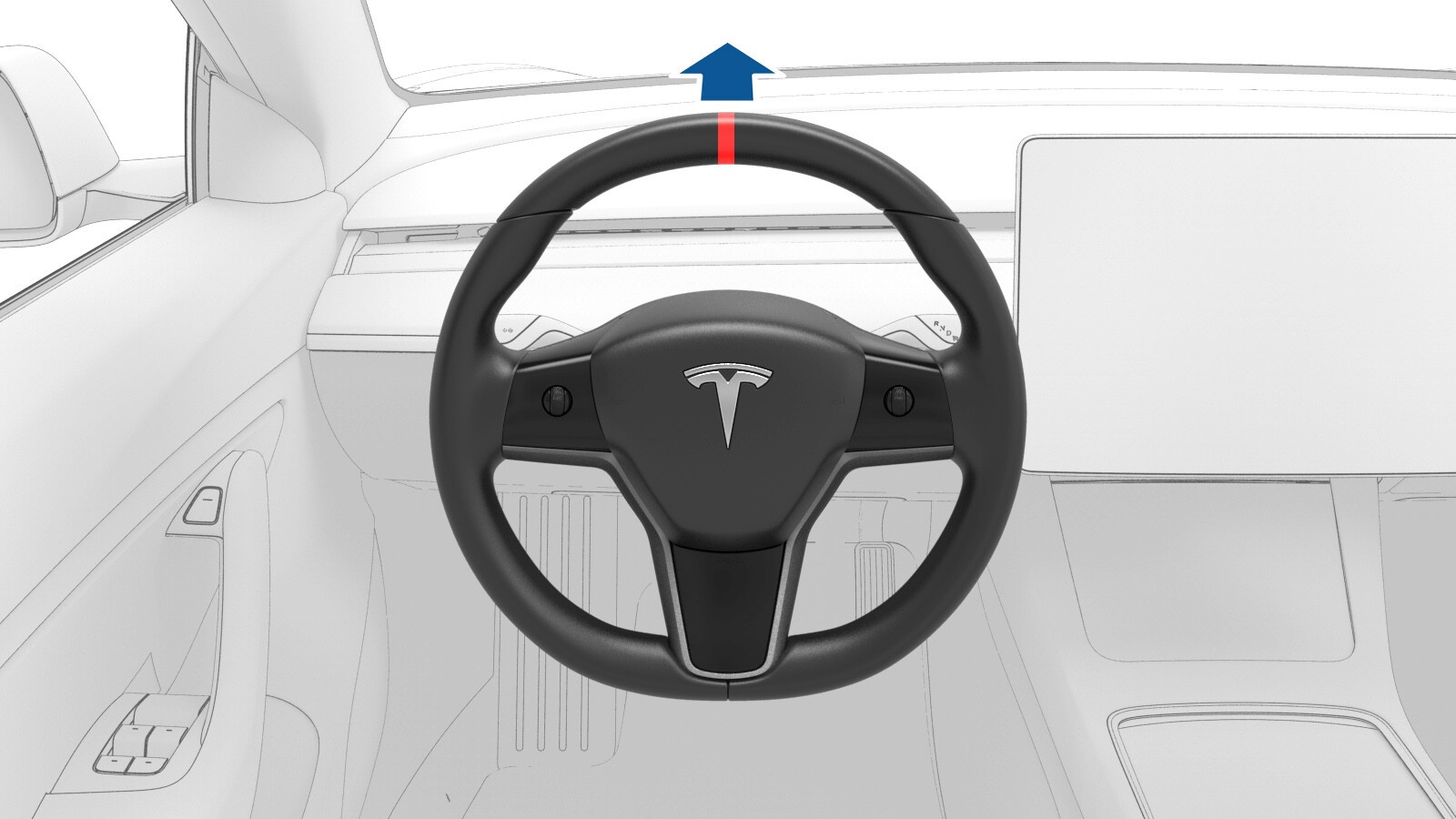

- 拆下方向盘托架并回正方向盘。
- 启用“维护模式”。请参阅 维护模式。
-
在车辆触摸屏上，选择，然后确认方向盘图像是否基本位于 0 度位置。
注如果方向盘偏转 ±360 度，请重新安装转向柱和转向机总成。
- 重新安装车辆固件。请参阅 软件重新安装 - 触摸屏。
- 完全升起车辆，然后将举升机降至锁止位。
-

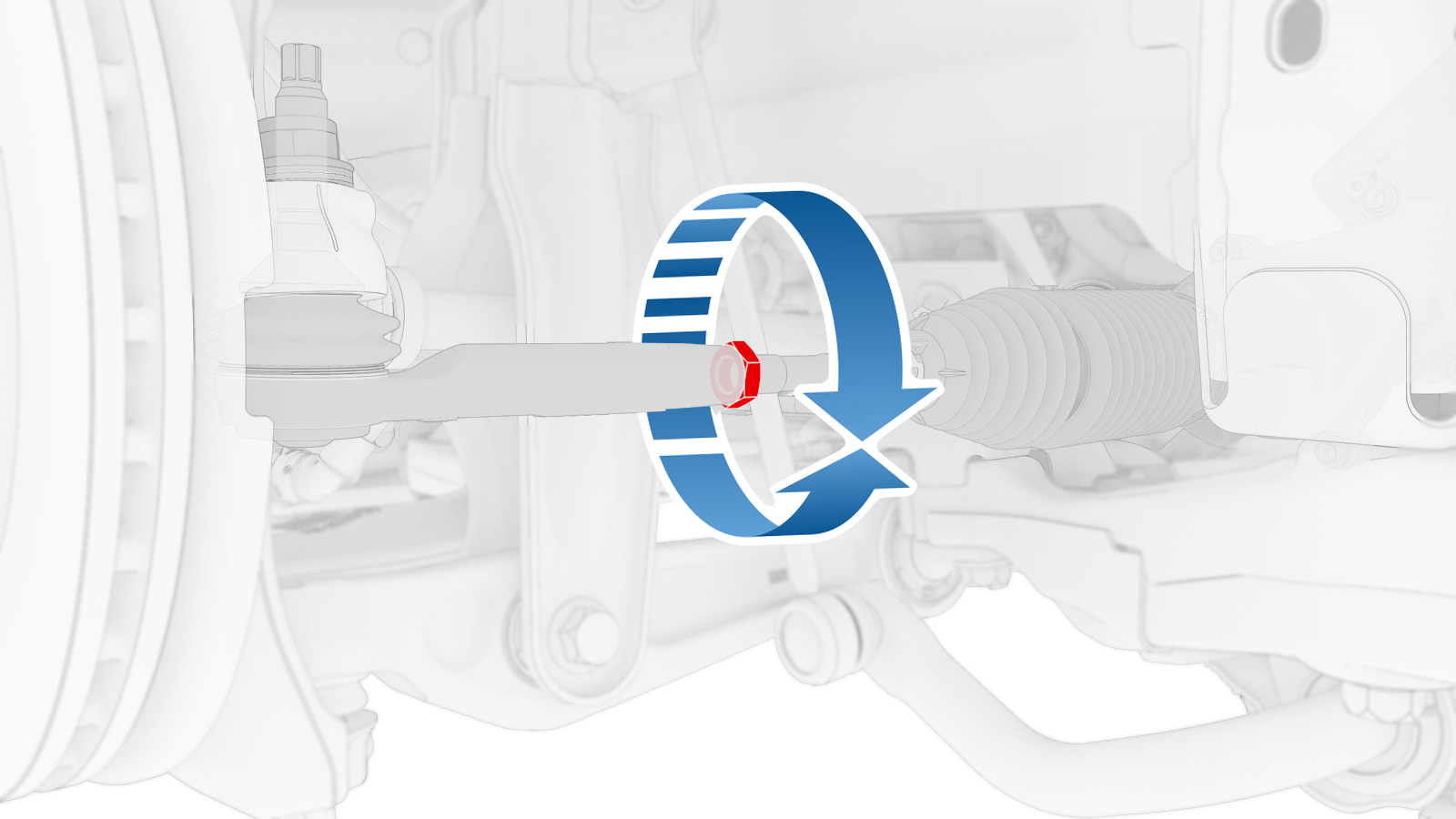

顺时针旋转左侧横拉杆球头，注意旋转圈数应与拆下时完全一致，然后将横拉杆球头安装到转向机总成上。
注将左前横拉杆球头与螺纹上标记的原始位置对齐。
-

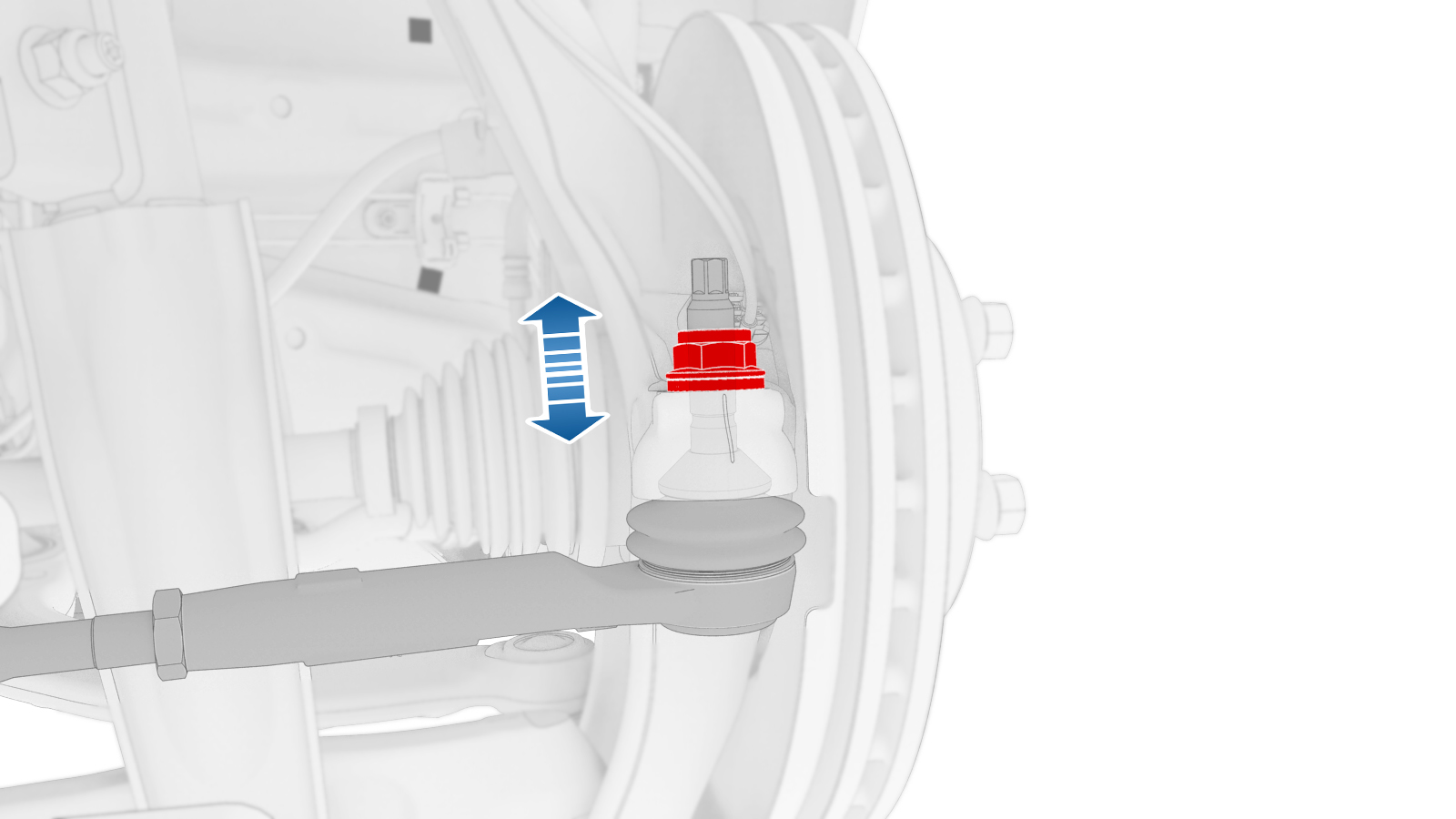

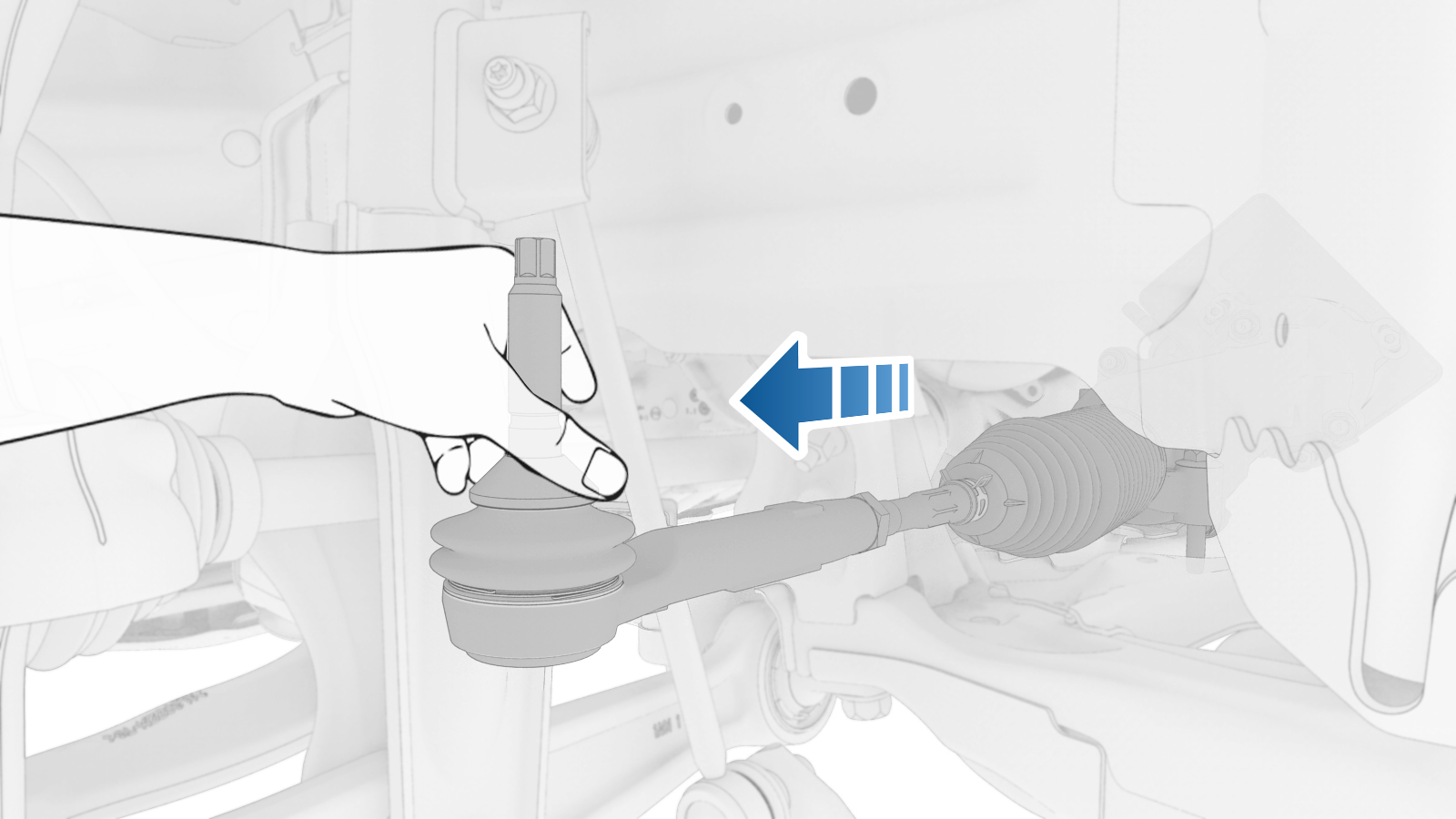

安装新的螺母（2 个），将左前和右前横拉杆球头固定到左右前悬架转向节上，再将两个横拉杆球头安装到转向节上。180 Nm (132.7 lbs-ft)提示推荐使用以下工具
- 1/2 英寸无绳冲击扳手
- 22 毫米深套筒
- 1/2 英寸至 3/4 英寸适配器 - 1717365-00-A
- 棘轮/扭矩扳手
-

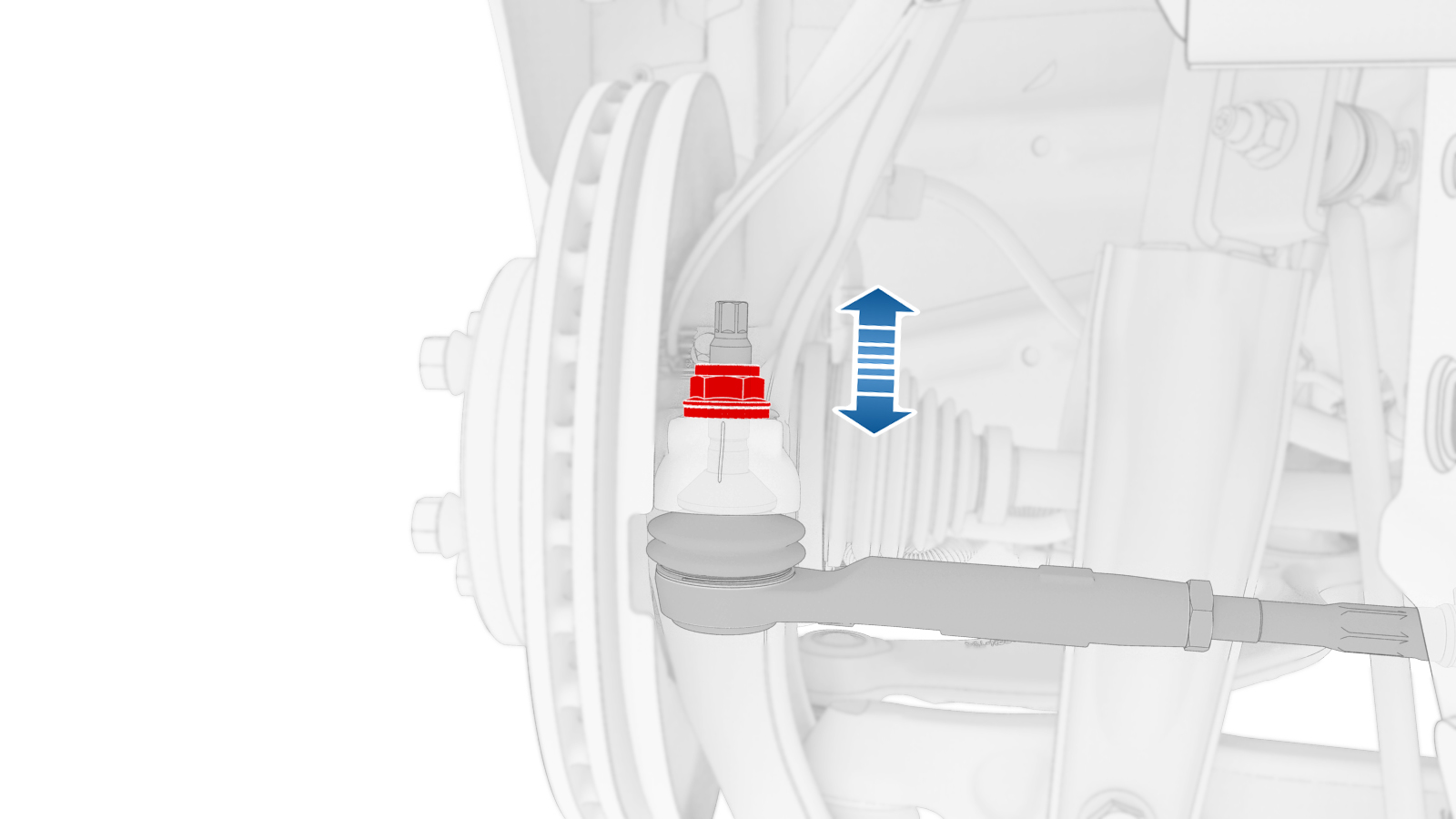

将止动螺母紧固到左外横拉杆球头上。80 Nm (59.0 lbs-ft)提示推荐使用以下工具
- 21 毫米 12 角组合扳手
- 部分降下车辆并将举升机设定至锁止位。
- 安装前轮毂。请参阅 轮毂总成（拆卸和安装）。
- 退出“维护模式”。请参阅 维护模式。
- 升起左侧前车窗并关闭左侧前车门。
- 将举升臂从车辆下方移走。
- 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请将定位检查/调整添加为一项单独的工项。请参阅 定位要求 - 悬架。
