减震塔支架总成 ((拆卸和更换))

校正代码 1010055312 FRT 0.60 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1115212-00-A 翼子板盖板
表 1. 扭矩规格： 减震塔支架总成 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
用于紧固空调压缩机接地带的螺栓
7 Nm (5.2 lbs-ft)
  • T25 梅花套筒
 重复使用
将超级歧管和空调压缩机固定到减震塔支架的螺栓（4 个）
31 Nm (22.9 lbs-ft)
  • 15 毫米套筒
 重复使用
用于固定减震塔支架两侧的螺栓（6 个）
55 Nm (40.6 lbs-ft)
62 Nm (45.7 lbs-ft)
  • 15 毫米套筒
 重复使用

拆卸

  1. 打开 LH 前车门，降下 LH 前车窗。
  2. 断开低压电池电源。请参阅 低压电源 - 锂离子（断开和连接）。
  3. 拆下新鲜空气进气槽。请参阅 进气口 - HVAC ((拆卸和更换))。
  4. 拆下低压电池。请参阅 16V 锂离子电池包 ((拆卸和更换))。

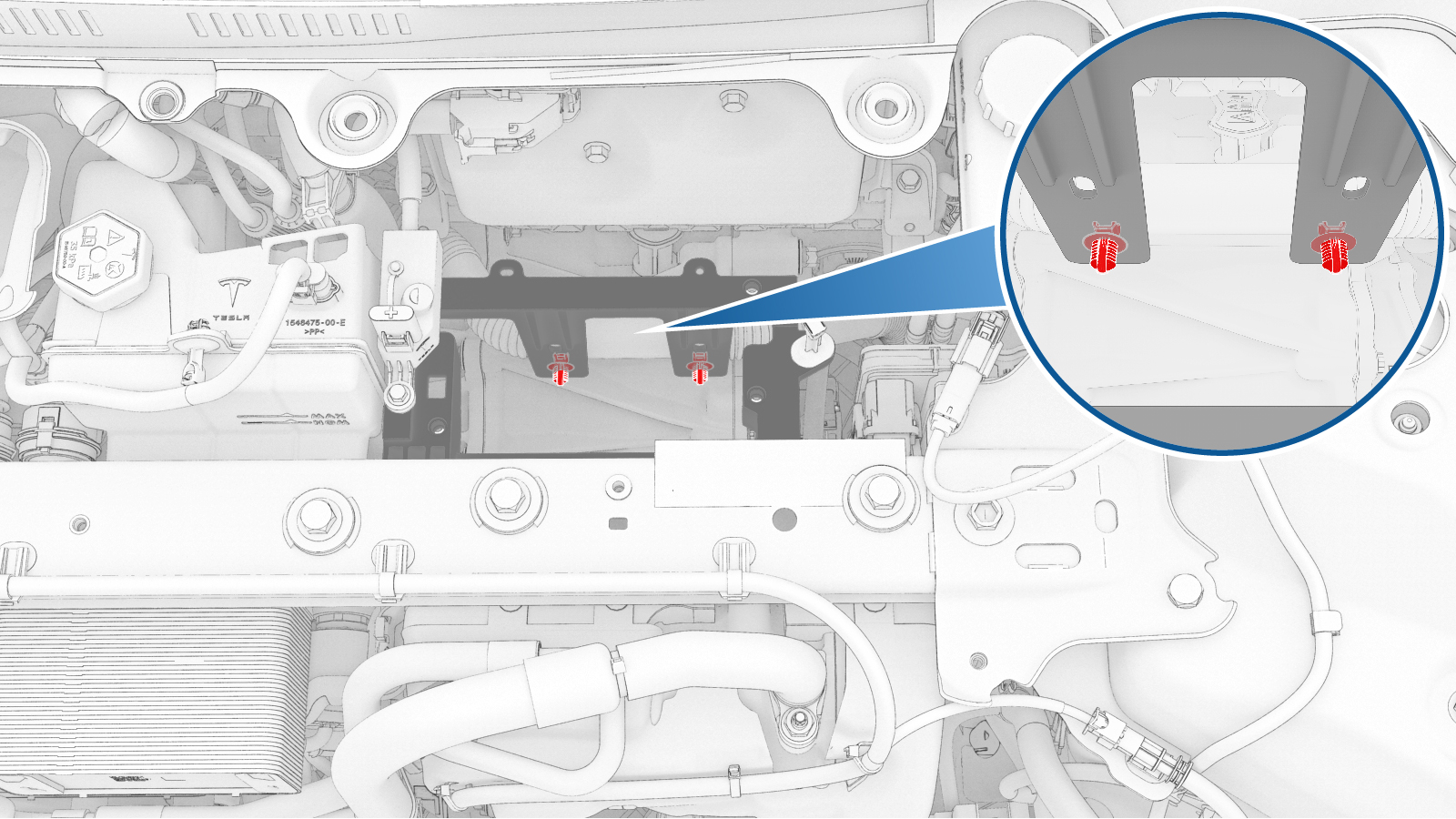

  5. 松开将高压电池回流软管固定到低压电池支架的卡子（2 个）。

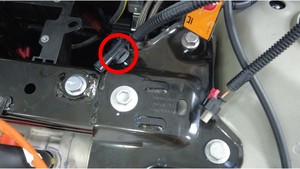

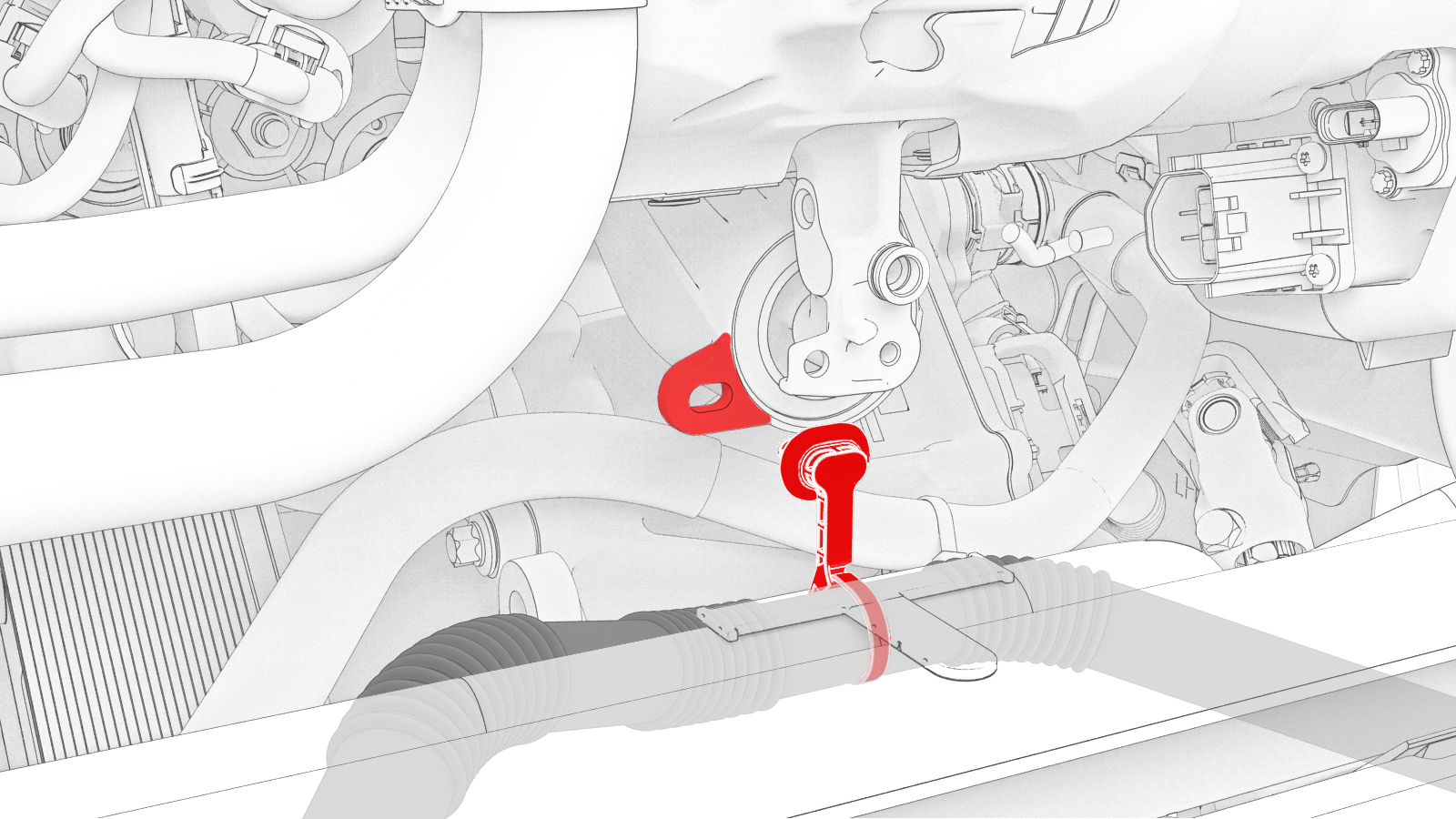

  6. 拆卸将低压电池和紧急响应回路固定到减震塔支架的固定夹。

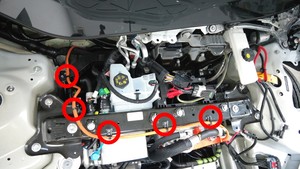

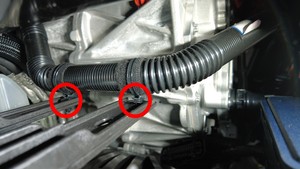

  7. 拆下将空调压缩机高压线束固定到减震塔支架的固定夹（5 个）。
    注
    向上拉动各夹子以辅助拆下。请勿拉动高压电缆。

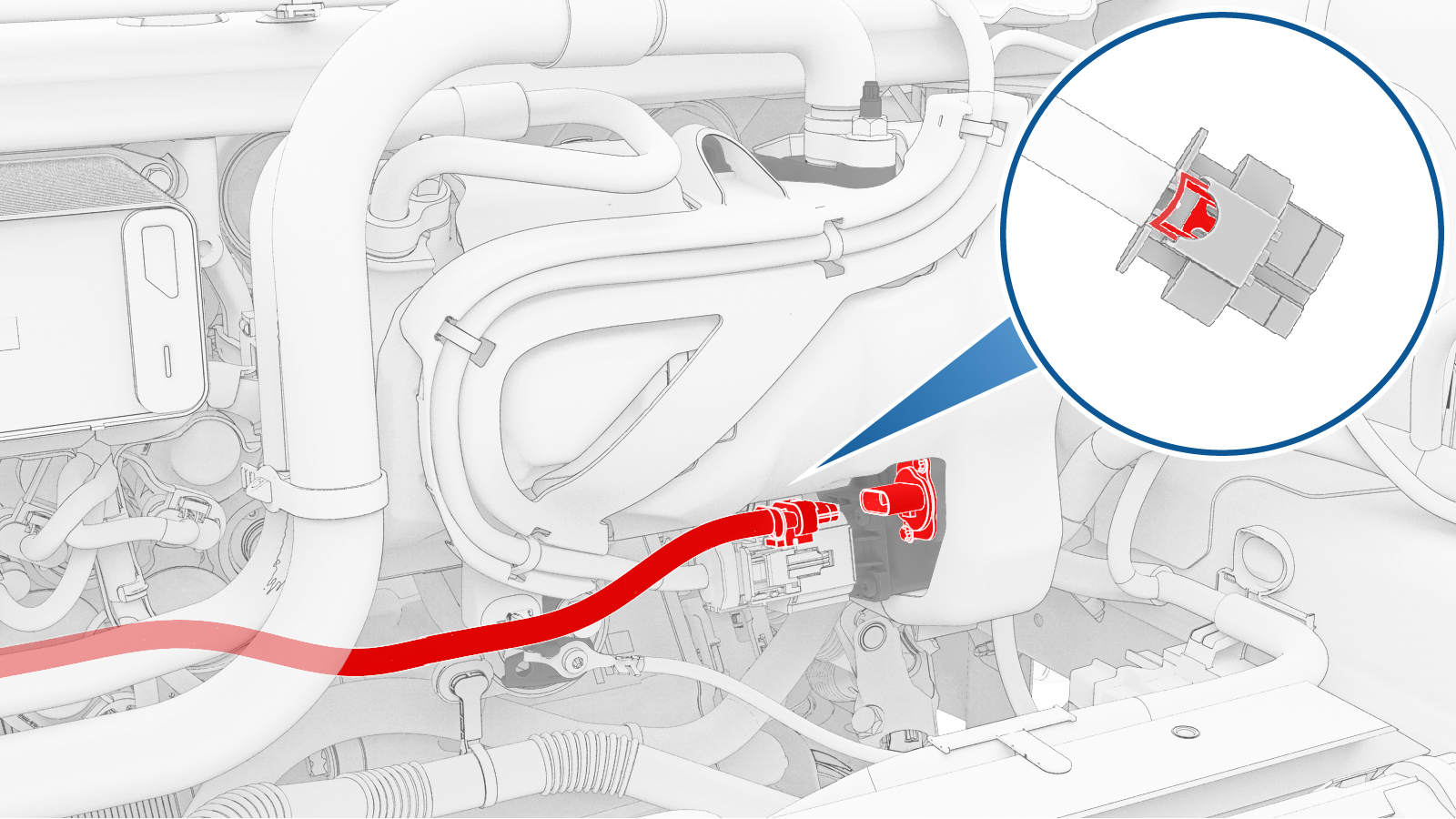

  8. 断开高压互锁回路 (HVIL) 连接器。
    注
    请勿向下按压红色锁片。拉动连接器以解锁，然后再次拉动以将其松开。

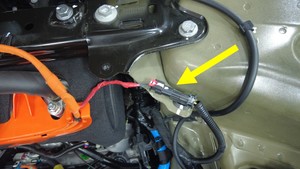

  9. 松开连接器锁片，然后将空调逻辑电气连接器从空调压缩机上断开。
    注
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
    提示
    推荐使用以下工具
    • 小型软握尖凿，90 度尖嘴，6 英寸

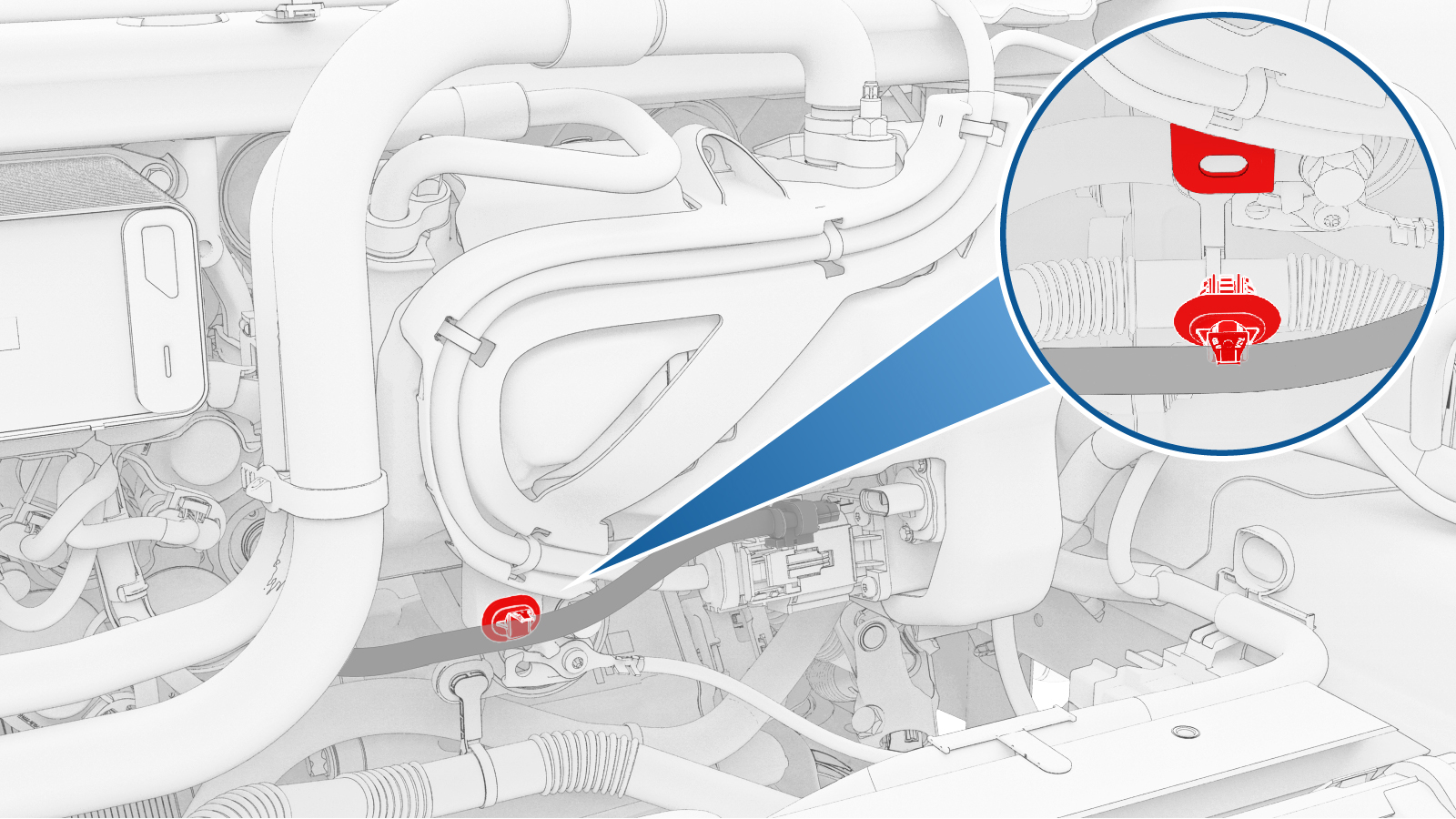

  10. 使用卡子撬具松开将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。

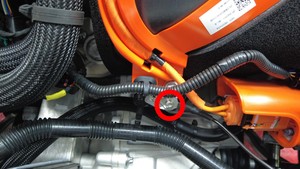

  11. 拆卸用于固定空调压缩机接地带的螺栓。
    提示
    推荐使用以下工具
    • T25 梅花套筒
  12. 将弹力绳安装到前备箱盖右侧支柱支架上，沿蓄压器外壳排布后将弹力绳固定到右侧车身，以支撑起超级歧管。
    注
    切勿将弹力绳固定在冷却液泵或超级歧管塑料外壳周围。必要时使用镜子目视检查蓄压器外壳周围的弹力绳。

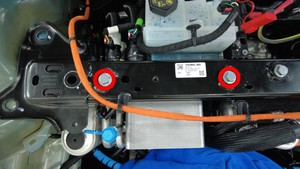

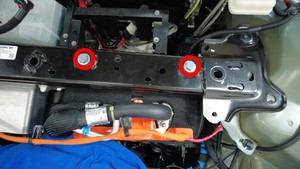

  13. 拆下将超级歧管固定到减震塔支架的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 15 毫米套筒
  14. 松开将压缩机固定到减震塔支架的螺栓（2 个，15 毫米）。

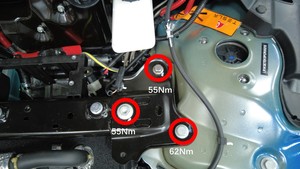

  15. 拆卸用于紧固减震塔支架两侧的螺栓（6 个）。
    提示
    推荐使用以下工具
    • 15 毫米套筒
  16. 在协助下，拆下将压缩机固定到减震塔支架的螺栓（2 个），将空调压缩机以及空调压缩机支架总成从减震塔支架上松开。
    警告
    切勿将空调压缩机放置在高压连接器上。
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 15 毫米套筒
    • 无绳棘轮/冲击钻
    • 翼子板盖板 - 115212-00-A
  17. 从车辆上拆下减震塔支架。

安装

  1. 在协助下，预装将压缩机固定到减震塔支架的螺栓（2 个，15 毫米）。
    注
    在后续步骤中紧固。
  2. 将空调压缩机总成和减震塔支架移至安装位。

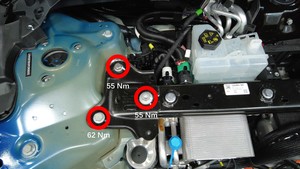

  3. 安装用于紧固减震塔支架两侧的螺栓（6 个）。
    55 Nm (40.6 lbs-ft)
    62 Nm (45.7 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米套筒
  4. 在协助下，安装将超级歧管固定到减震塔支架的螺栓（2 个）。
    31 Nm (22.9 lbs-ft)
    警告
    先手动拧紧螺栓，以避免螺纹错扣。
    提示
    推荐使用以下工具
    • 15 毫米套筒
  5. 紧固将压缩机固定到减震塔支架的螺栓（2 个）。
    31 Nm (22.9 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米套筒
  6. 将弹力绳从超级歧管上松开。
  7. 安装将低压电池和紧急响应回路固定到减震塔支架的固定夹。
    注
    向上拉动夹子以辅助拆下。
  8. 安装将空调压缩机高压线束固定到减震塔支架的定位夹（5 个）。
  9. 连接高压互锁回路连接器。
    注
    卡入锁片。
  10. 安装将冷却液软管固定到空调压缩机支架的卡子。
  11. 安装将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
  12. 将空调压缩机逻辑电气连接器与空调压缩机相连，然后接合锁片。
    注
    将红色锁片推入连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  13. 安装用于固定空调压缩机接地带的螺栓。
    7 Nm (5.2 lbs-ft)
    提示
    推荐使用以下工具
    • T25 梅花套筒
  14. 安装将冷却液软管固定到空调压缩机支架的夹子 (x2)。
  15. 安装低压电池。请参阅 16V 锂离子电池包 ((拆卸和更换))。
  16. 连接低压电池电源。请参阅 低压电源 - 锂离子（断开和连接）。
  17. 安装新鲜空气进气槽。请参阅 进气口 - HVAC ((拆卸和更换))。
  18. 升起 LH 前车窗并关闭 LH 前车门。
