前保险杠饰板总成 ((拆卸和更换))

校正代码 1001020042 FRT 0.90 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-12-18: 添加了将翼子板支架安装到前饰板的步骤。
  • 2025-10-22: 添加了有关前饰板摄像头的步骤。

拆卸

  1. 拆下前保险杠饰板总成请参阅 前保险杠饰板总成 ((拆卸和安装))。
  2. 松开将前饰板线束固定到牵引钩盖板的夹子。
  3. 断开前饰板摄像头电气连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    早期生产的车辆上可能没有此连接器。如果没有，请跳过此步骤。
  4. 将电气连接器从行人警示扬声器上断开。
  5. 使用卡子撬具松开将前饰板线束固定到前饰板的夹子（9 个），然后拆下前饰板线束。
  6. 拆下前裙板。请参阅 前保险杠底板 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需从裙板上拆下行人警示扬声器。
  7. 拆下饰板格栅。请参阅 前保险杠饰板下格栅 ((拆卸和更换))。

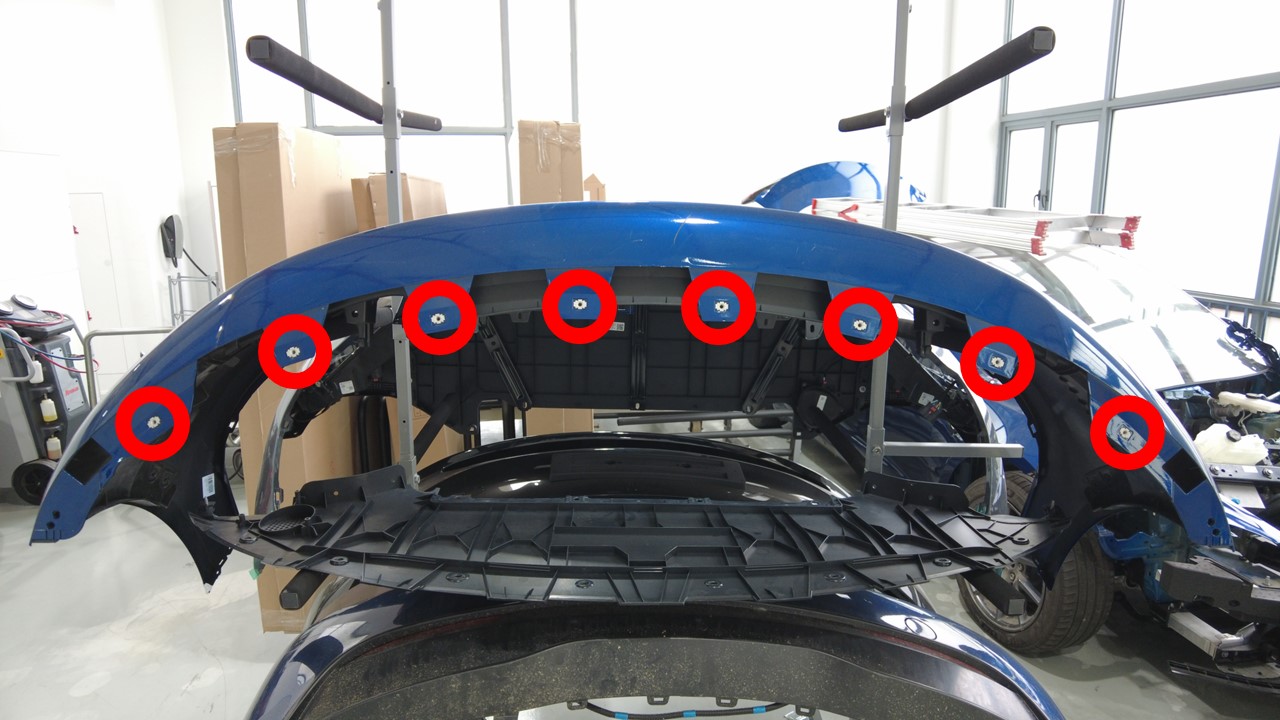

  8. 将 B 型螺母（8 个）从前饰板上拆下。
    Informational PurposesAn informational icon, calling your attention
    注

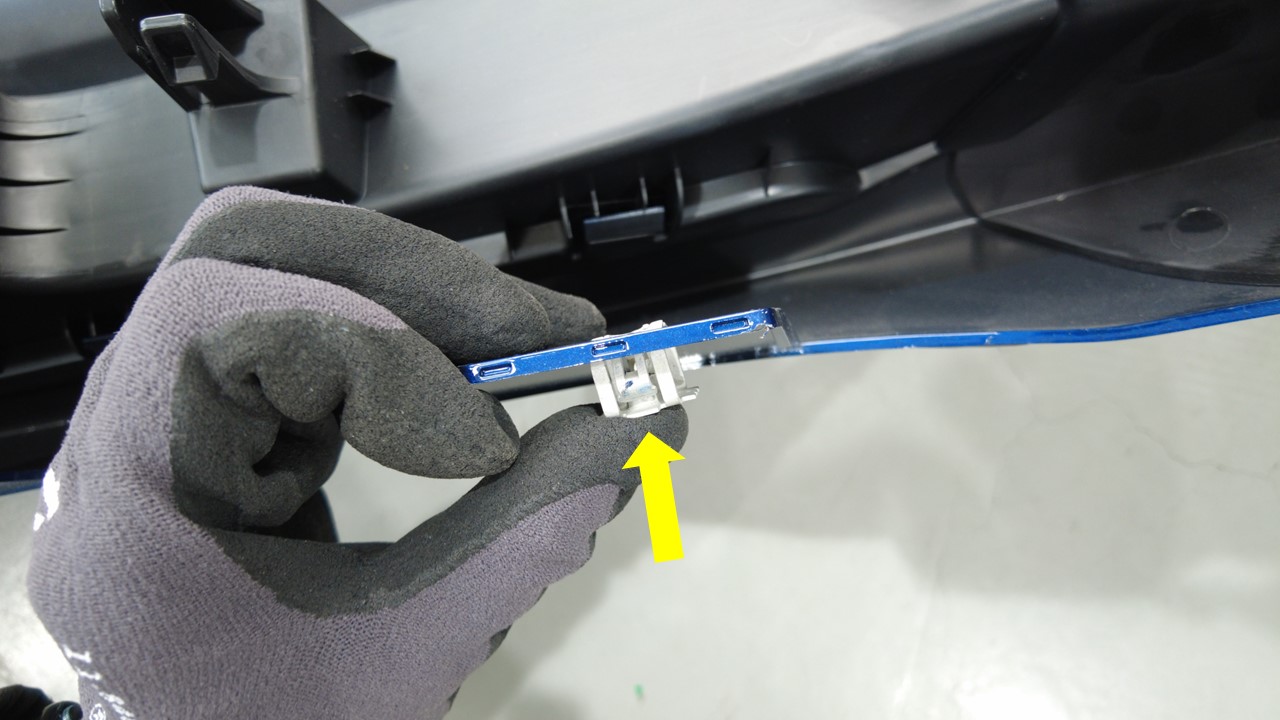

    推动两侧锁紧件以松开螺母。

安装

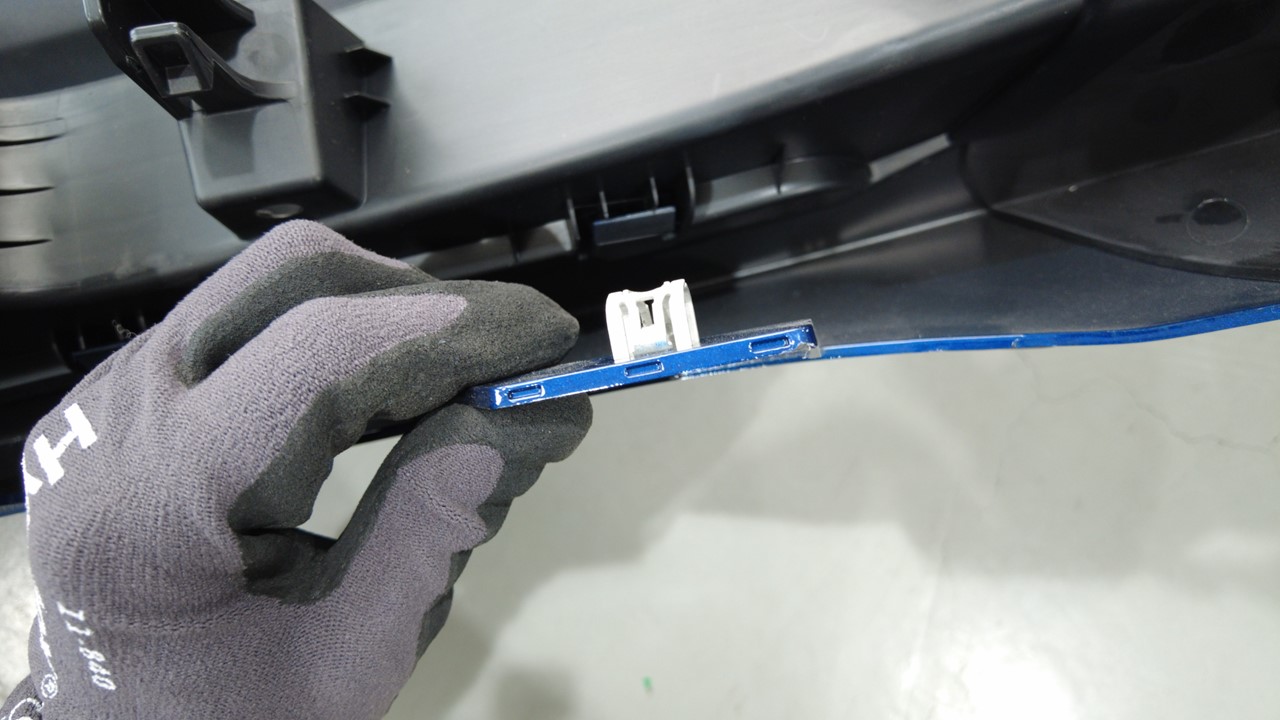

  1. 将 B 型螺母（8 个）安装到前饰板上。
    Informational PurposesAn informational icon, calling your attention
    注
    如有螺母损坏，请更换。
    Informational PurposesAn informational icon, calling your attention
    注

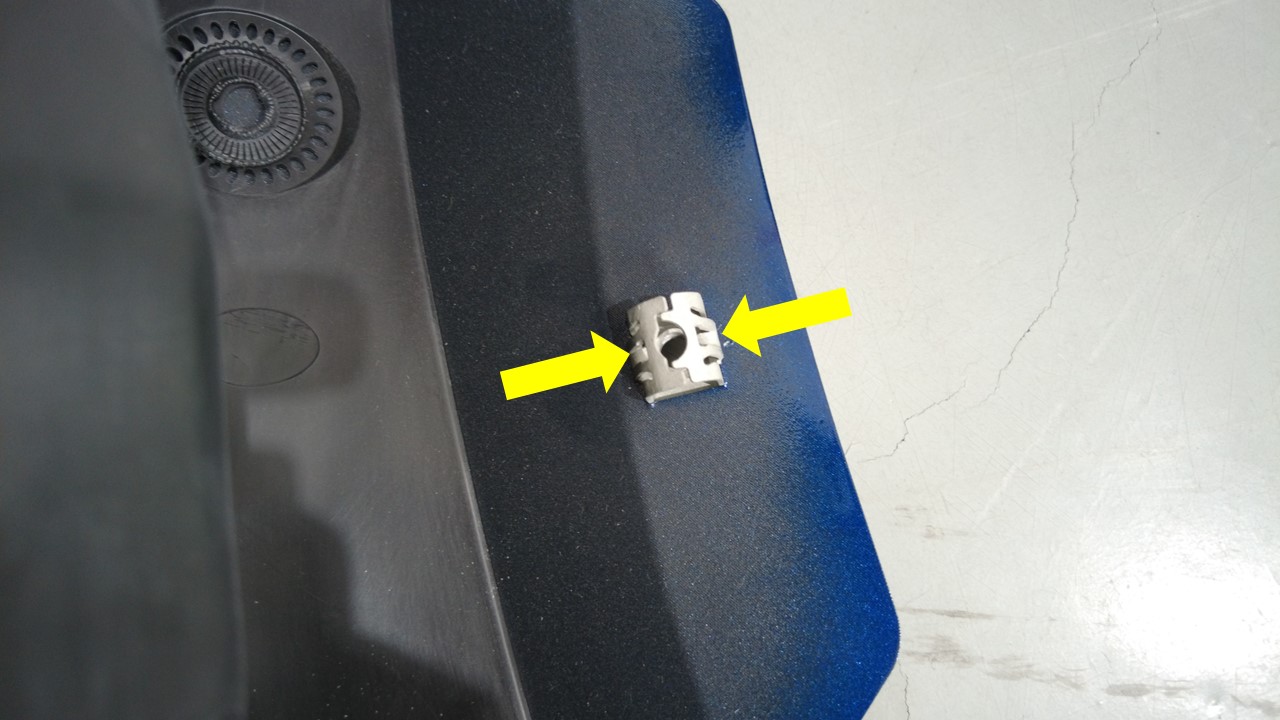

    确保螺母完全就位。
  2. 安装饰板格栅。请参阅 前保险杠饰板下格栅 ((拆卸和更换))。
  3. 安装前裙板。请参阅 前保险杠底板 ((拆卸和更换))。
  4. 安装将前饰板线束固定到前饰板的夹子（9 个）。
  5. 将电气连接器连接到行人警示扬声器。
  6. 将电气连接器连接到前饰板摄像头。
    Informational PurposesAn informational icon, calling your attention
    注
    早期生产的车辆上可能没有此连接器。如果没有，请跳过此步骤。
  7. 安装将前饰板线束固定到牵引钩盖板的夹子。

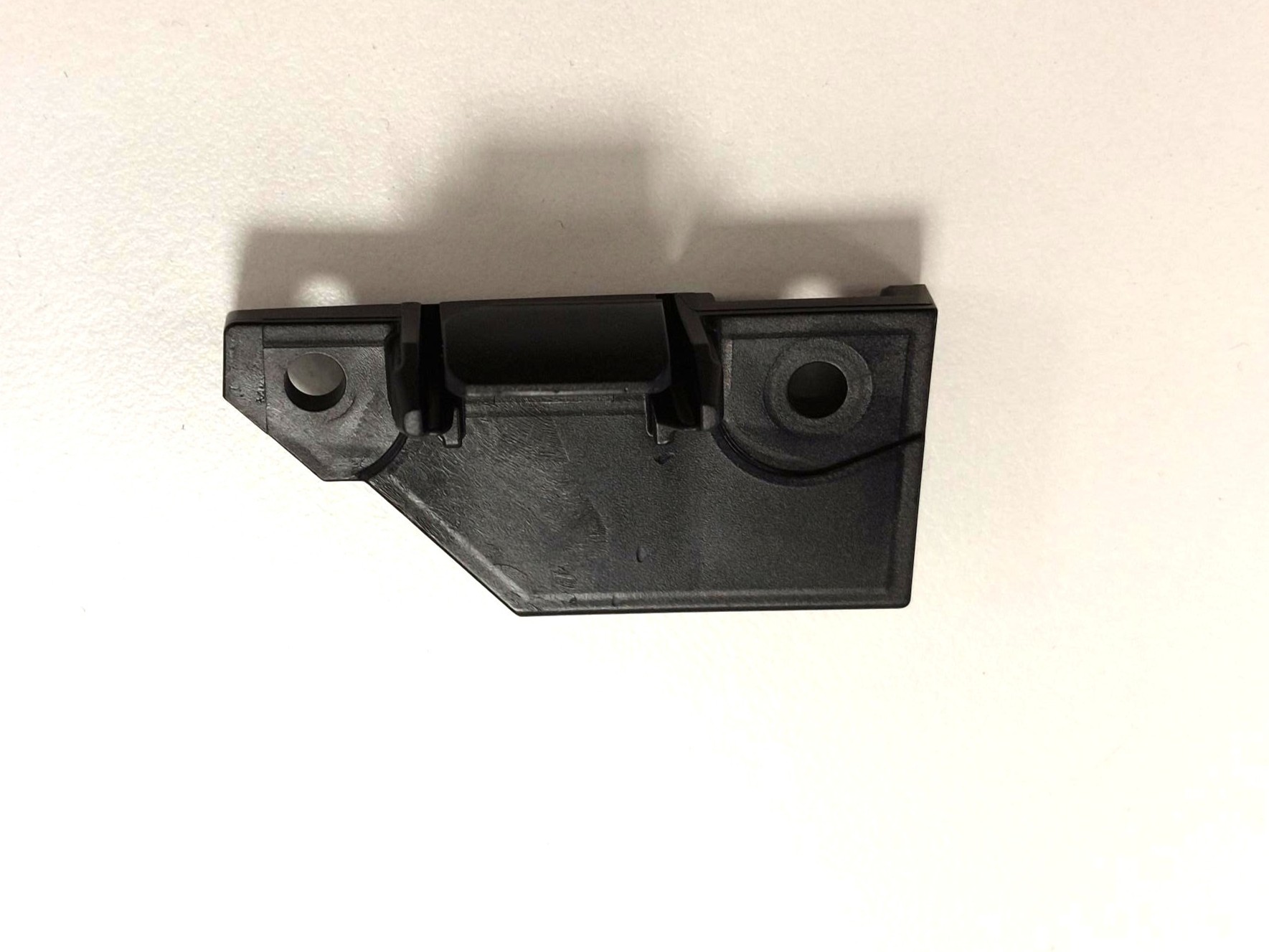

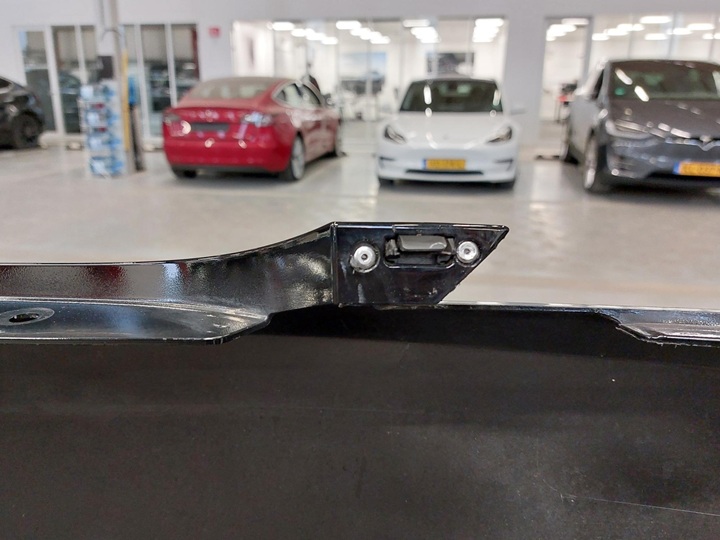

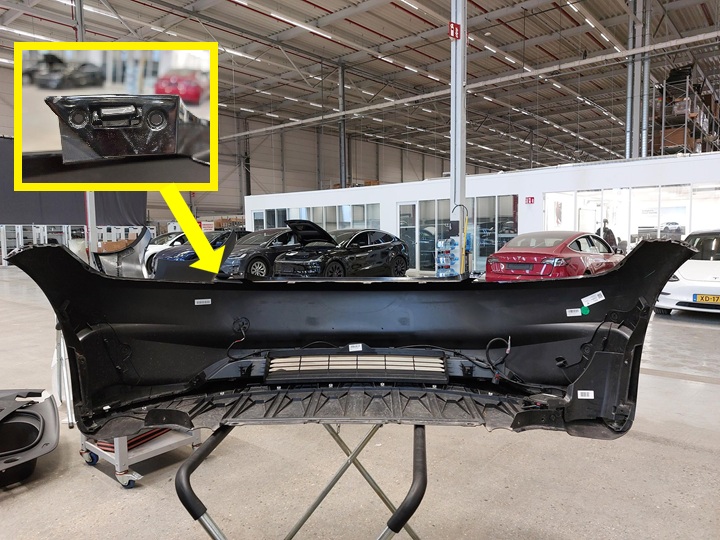

  8. 将新的左侧翼子板支架 (1734299-00-H) 放置在左饰板上，然后使用 2 个新的铆钉 (1064496-00-A) 将其紧固。

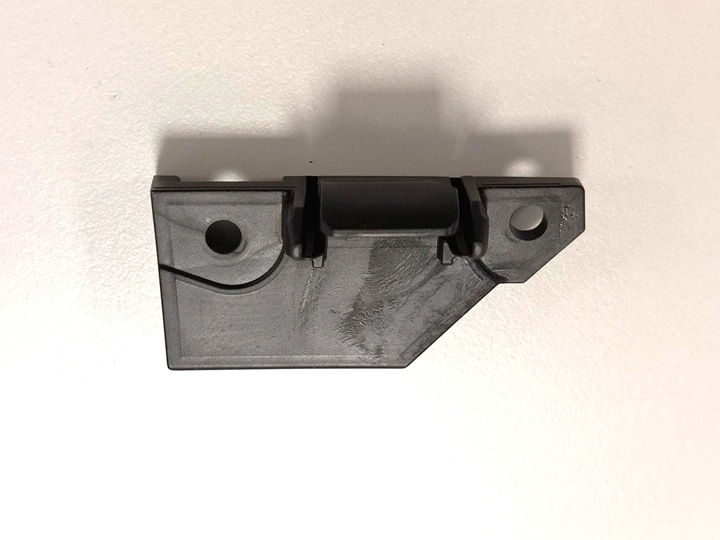

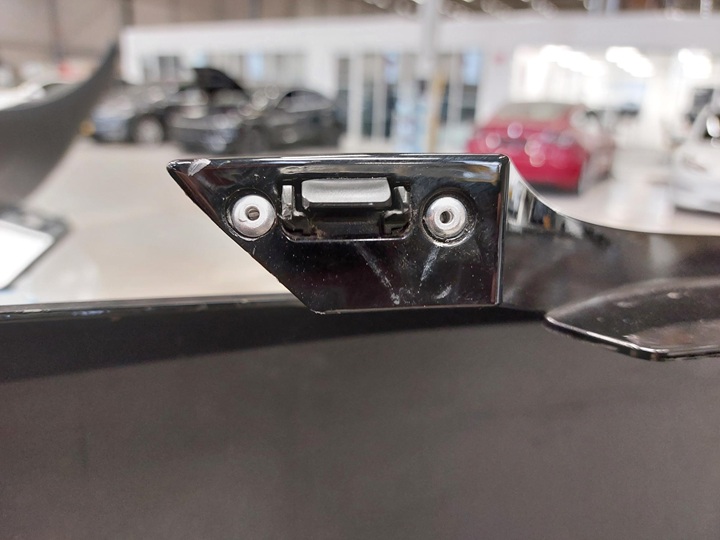

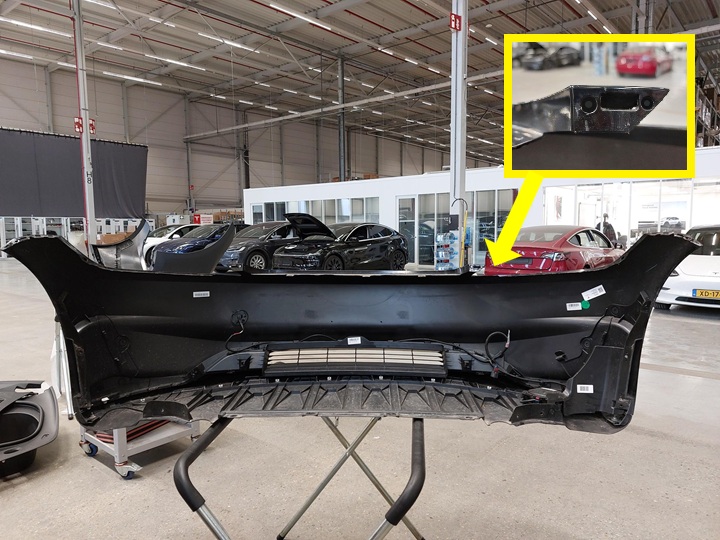

  9. 将新的右侧翼子板支架 (1734300-00-H) 放置在右饰板上，然后使用 2 个新的铆钉 (1064496-00-A) 将其紧固。
  10. 安装前保险杠饰板总成请参阅 前保险杠饰板总成 ((拆卸和安装))。
  11. 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
  12. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_DAS_X_ENTER-CALIBRATION-MODEvia Toolbox:(link)
  13. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PING-HTTP_DAS_X_FASCIA-CAMERA-SCRIPTvia Toolbox:(link)
  14. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_DAS_X_EXIT-CALIBRATION-MODEvia Service Mode Plus:Driver Assist ➜ Cameras ➜ Exit Factory Calibration Modevia Toolbox:(link)
  15. 断开装有 Toolbox 的笔记本电脑与车辆的连接。
  16. 退出“维护模式”。请参阅 维护模式。
