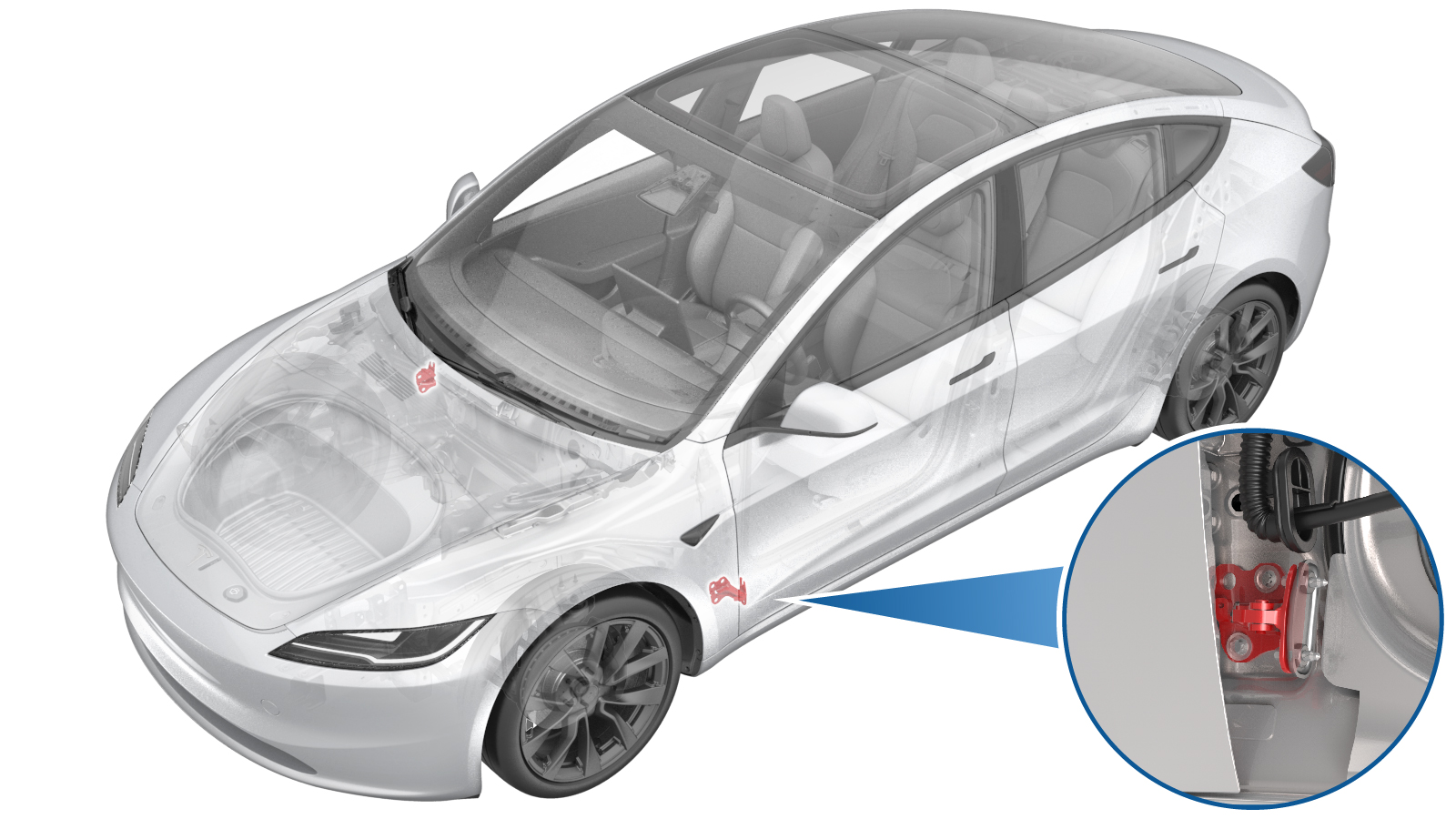

前下部左侧铰链 ((拆卸和更换))
校正代码
1133010132
FRT
0.30
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
设备：
- 1079485-00-A Crowfoot Open End Set
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左前车门下部铰链固定到车门的螺栓（2 个） |
 27 Nm (19.9 lbs-ft) |
|
重复使用 | |
| 将左前车门下部铰链固定到车身的螺栓（2 个） |
27 Nm (19.9 lbs-ft) |
|
重复使用 |
拆卸
- 打开 LH 前车门，降下 LH 前车窗。
-

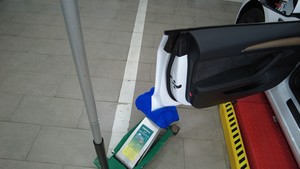

使用千斤顶从底部支撑 LH 前车门。
注务必使用柔软材料保护车门涂漆。
-
在车身和车门上位于 LH 前车门下部铰链四周的区域粘贴遮蔽胶带，以便在安装过程中辅助对齐。
-

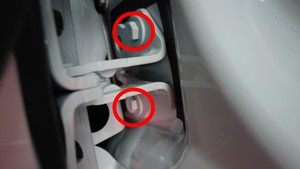

拆下将 LH 前车门下部铰链固定到车门的螺栓 (x2)。
TIp推荐使用以下工具
- 10 mm 组合扳手
-

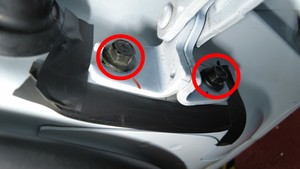

拆下将 LH 前车门下部铰链固定到车身的螺栓 (x2)。
TIp推荐使用以下工具
- 13 毫米组合扳手
-

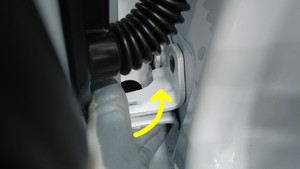

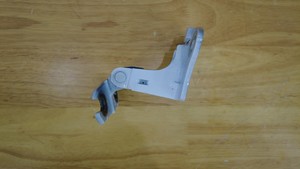

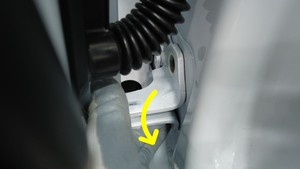

将车门稍稍抬起，然后旋转左前车门下部铰链并将其拉离。
安装
-
将左前车门下部铰链放置到车辆上。
注将车门稍稍抬起，然后插入铰链。
-
用手拧紧将 LH 前车门下部铰链固定到车身的螺栓 (x2)。
TIp推荐使用以下工具
- 13 mm 组合扳手
-
用手拧紧将 LH 前车门下部铰链固定到车门的螺栓 (x2)。
TIp推荐使用以下工具
- 10 mm 组合扳手
- 从左前车门下方移走卧式千斤顶。
-

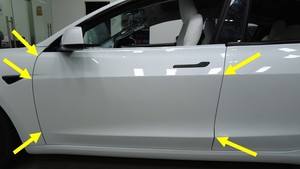

关闭 LH 前车门并检查间隙和平整度。视需要进行调节。
-

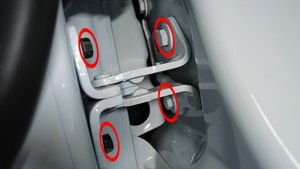

紧固将左前车门下部铰链固定到车身的螺栓（2 个）。27 Nm (19.9 lbs-ft)TIp推荐使用以下工具
- 13 毫米 12 点组合扳手
- 爪型扩口扳手套件 - 1079485-00-A（仅适用于安装程序）
-
紧固将左前车门下部铰链固定到车门的螺栓（2 个）。27 Nm (19.9 lbs-ft)TIp推荐使用以下工具
- 10 毫米 12 点组合扳手
- 爪型扩口扳手套件 - 1079485-00-A（仅适用于安装程序）
- 揭下车身和车门上位于 LH 前车门下部铰链周围的遮蔽胶带。
-

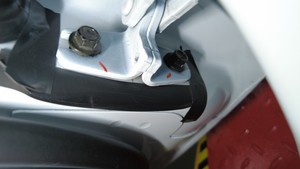

使用异丙醇 (IPA) 湿巾清洁下部铰链螺栓，然后等待至少 1 分钟，至其完全风干。
-
根据需要向 LH 前车门下部铰链螺栓上涂抹修补漆。
注涂抹之前，请将修补漆摇匀。待第一层修补漆风干 20 分钟后再涂抹第二层。
- 升起 LH 前车窗并关闭 LH 前车门。
