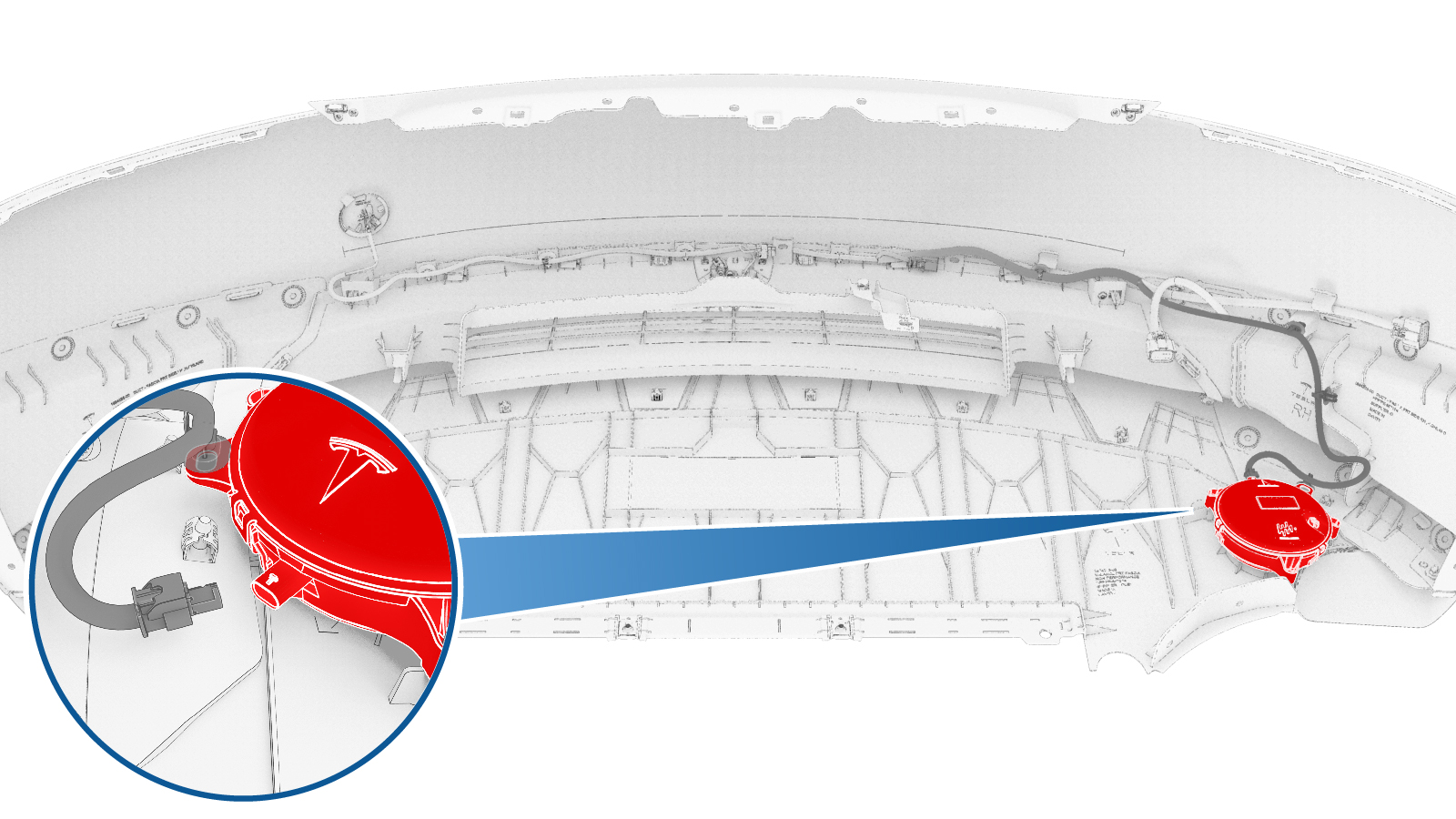

连接器 - 行人警示扬声器 ((拆卸和更换))

校正代码 17100752 FRT 0.30 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下右前轮毂。请参阅轮毂总成（拆卸和安装）。

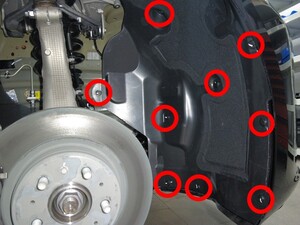

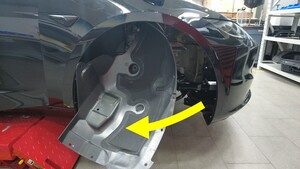

  2. 拆下将右前轮拱内衬前部固定到车辆的卡子（9 个），然后将轮拱内衬置于一旁，以便执行以下步骤。

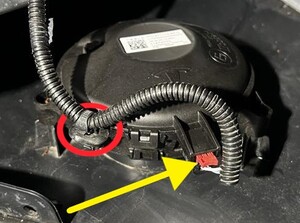

  3. 将电气连接器从行人警示扬声器上断开。
    注
    接触连接器的方式可能会因安装在车辆上的超级喇叭音频扬声器版本不同而不同。

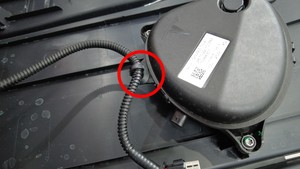

  4. 拆卸将线束固定到行人警示扬声器的夹子。

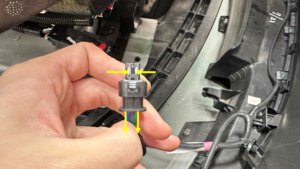

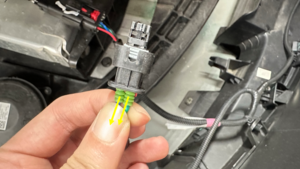

  5. 拆下连接器锁盖，然后向下拉动线束并同时下压卡销（2 个），将连接器从车辆上拆下。

安装

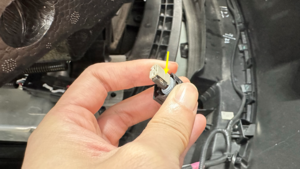

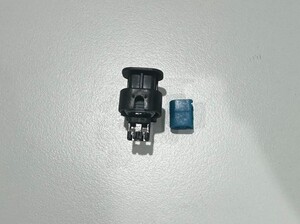

  1. 将卡销（2 个）插入连接器，然后安装连接器锁盖。
    注
    执行推拉推测试，确认卡销已完全就位。
  2. 安装将线束固定到行人警示扬声器的夹子。
  3. 将电气连接器连接到行人警示扬声器。
  4. 安装将右前轮拱内衬前部固定到车辆的卡子（9 个）。
  5. 安装右前轮毂。请参阅轮毂总成（拆卸和安装）。
