软管 - 前保险杠摄像头清洗器 ((拆卸和更换))

校正代码 1750021302 FRT 0.24 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  1. 2025-10-10: 发布了新的程序。

扭矩规格

表 1. 扭矩规格： 软管 - 前保险杠摄像头清洗器 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将前饰板摄像头盖固定到前饰板总成的螺钉（2 个）
4 Nm (2.9 lbs-ft)
  • 梅花 T20 套筒
 重复使用
将清洗器储液罐固定到前端支架的螺栓（3 个）
4 Nm (2.9 lbs-ft)
  • 10 毫米深套筒
 重复使用

拆卸

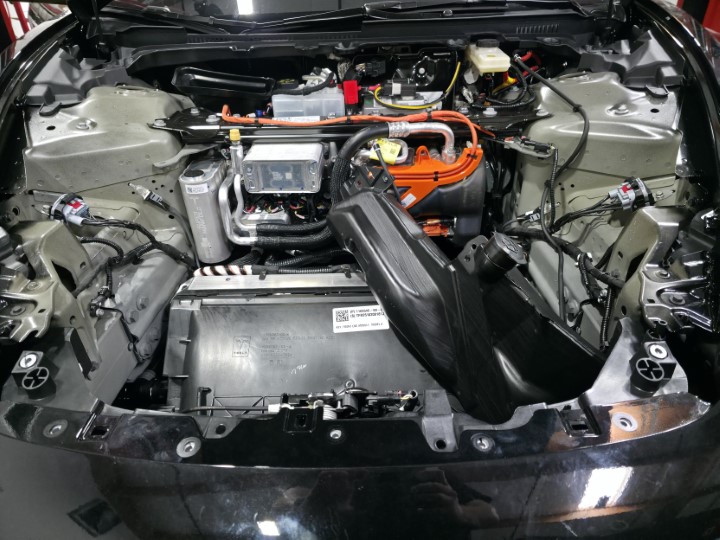

  1. 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。

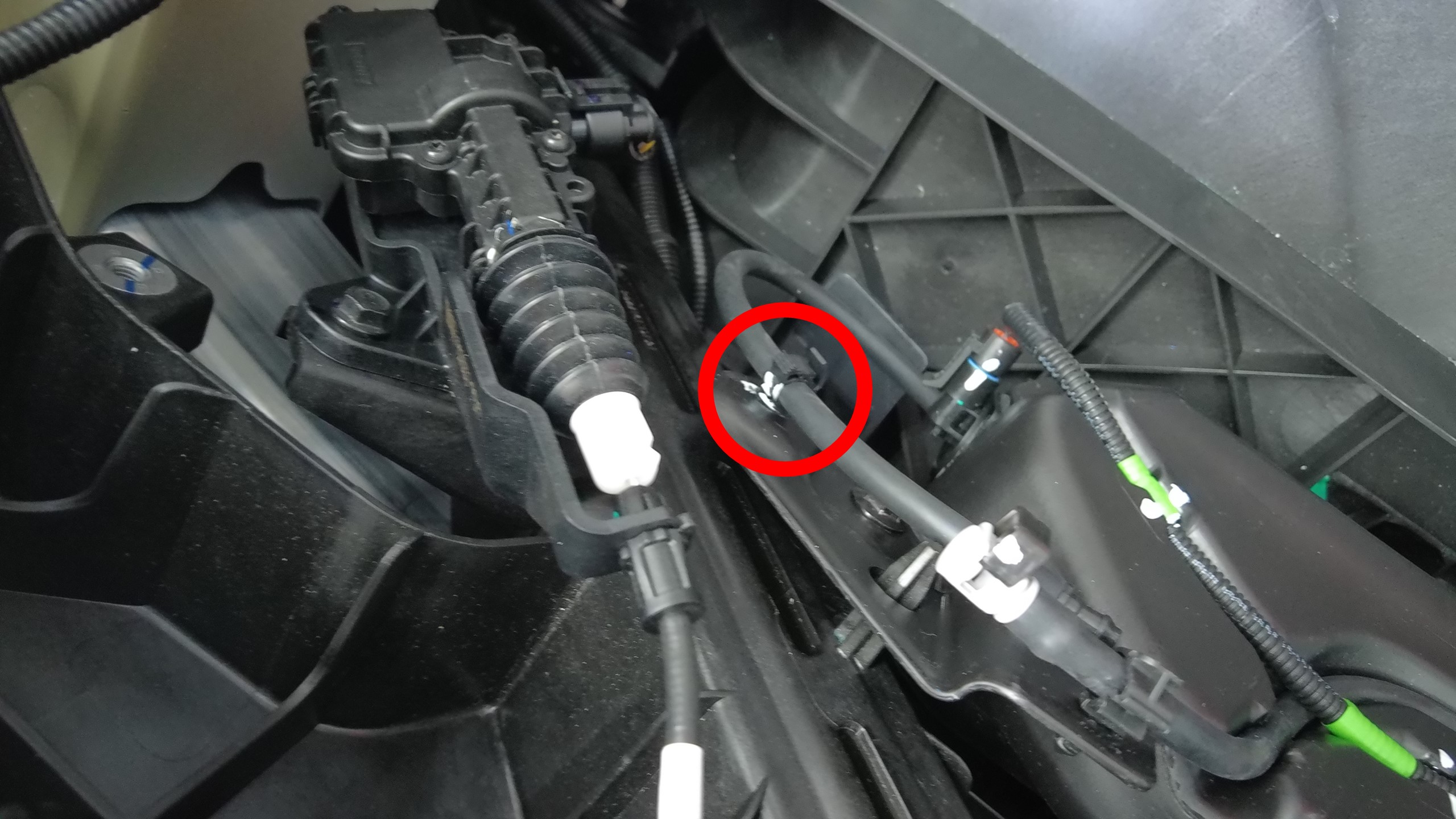

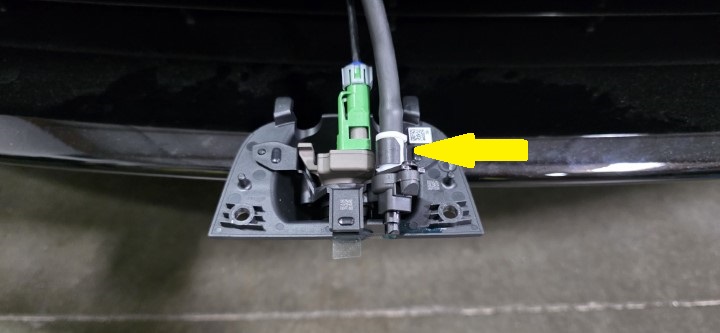

  2. 断开前饰板摄像头清洗器软管。
    注
    解锁黑色锁片，然后断开软管。

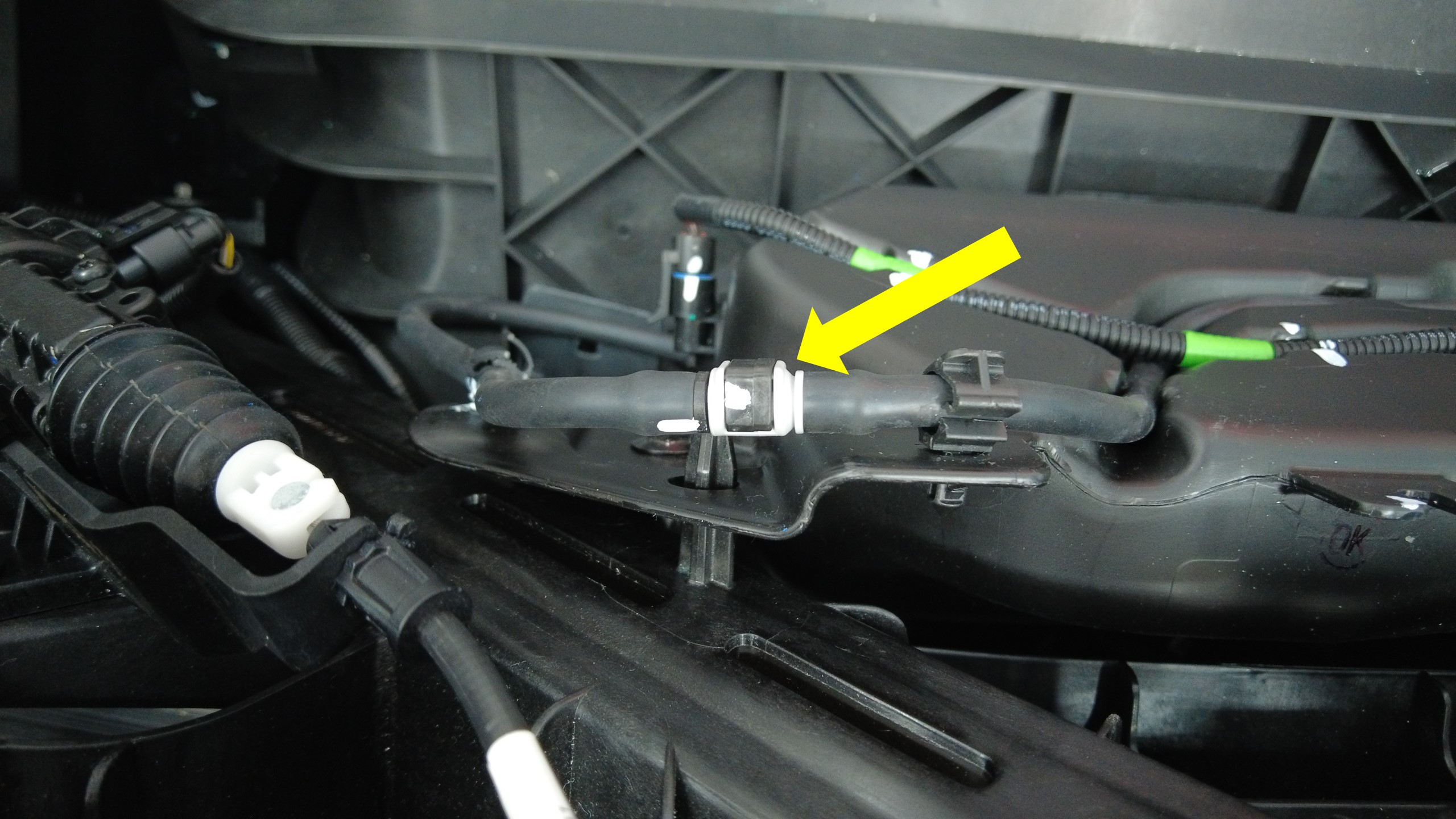

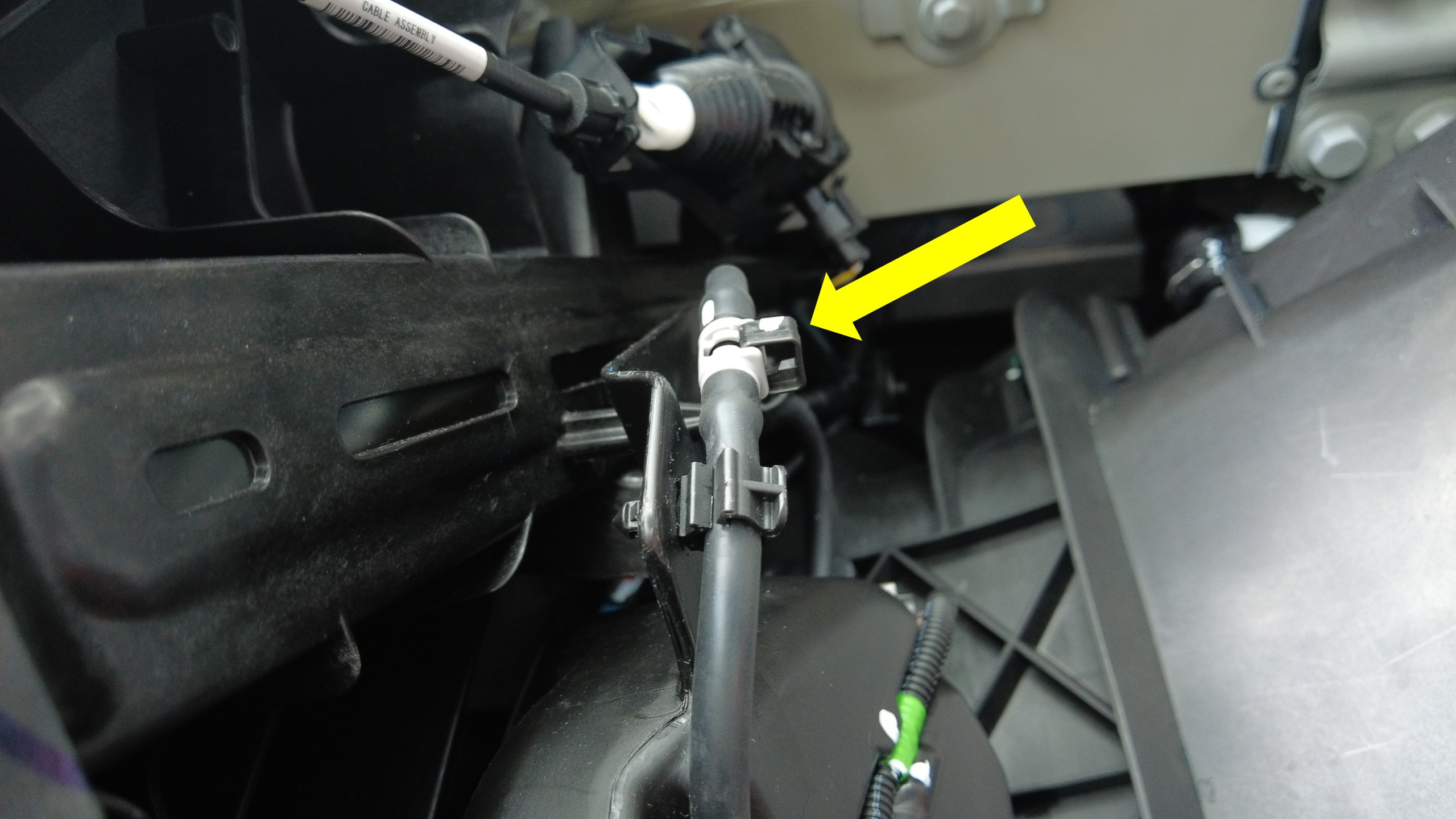

  3. 松开将前摄像头清洗器软管固定到清洗器储液罐的卡子。

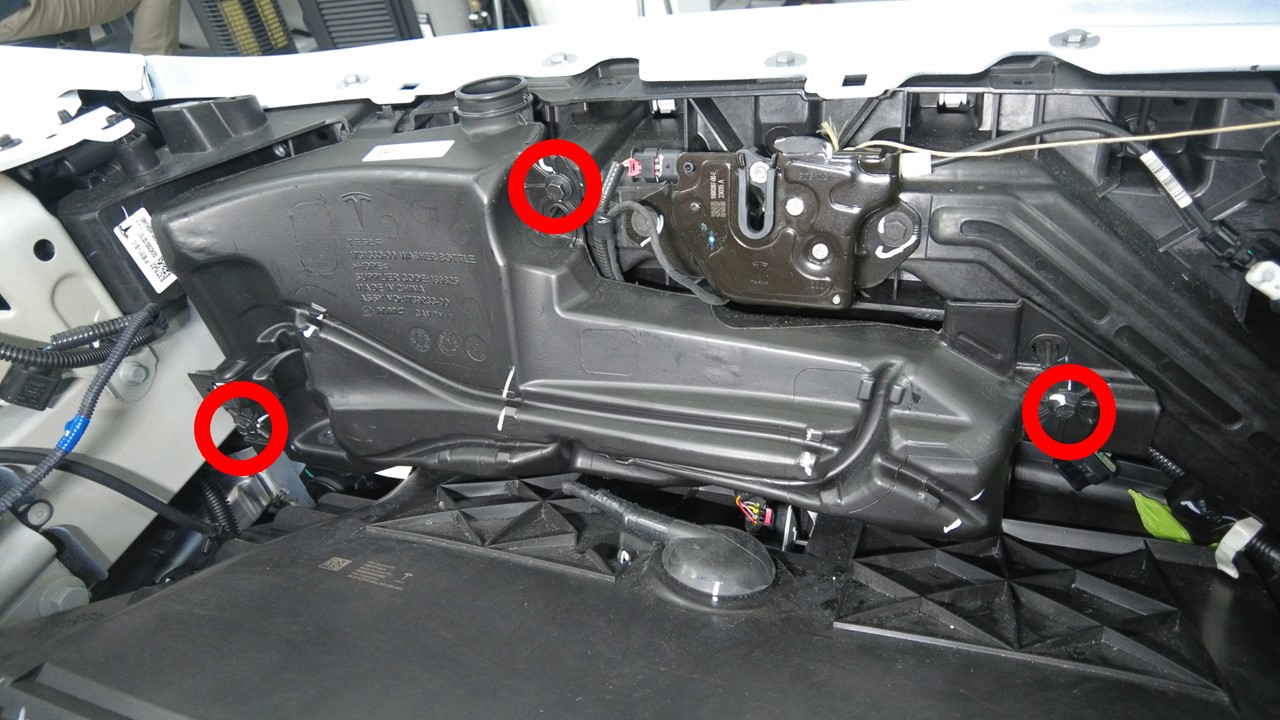

  4. 拆下将清洗器储液罐固定到前端支架的螺栓（3 个），然后将储液罐置于一旁。
    注
    注意请勿使储液罐内清洗液溢出。
    提示
    推荐使用以下工具
    • 10 毫米深套筒

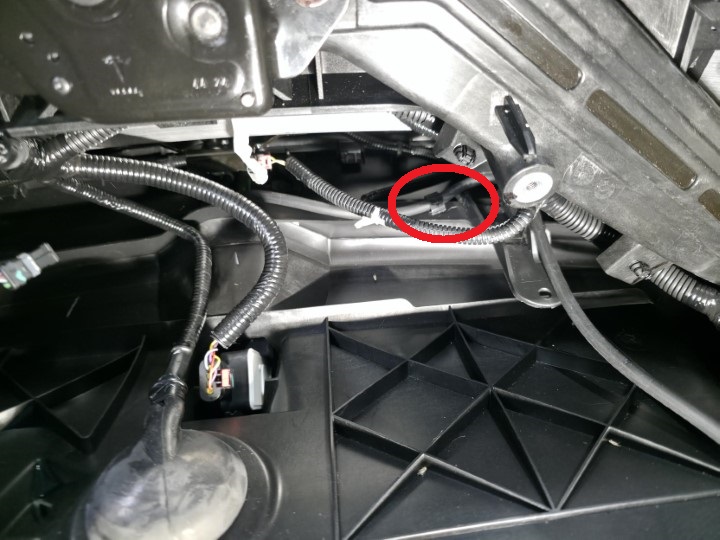

  5. 松开将清洗器软管固定到车身的卡子。
  6. 拆下将前饰板摄像头盖板固定到前饰板总成的螺钉（2 个）。
    注
    推荐使用以下工具
    • 梅花 T20 套筒

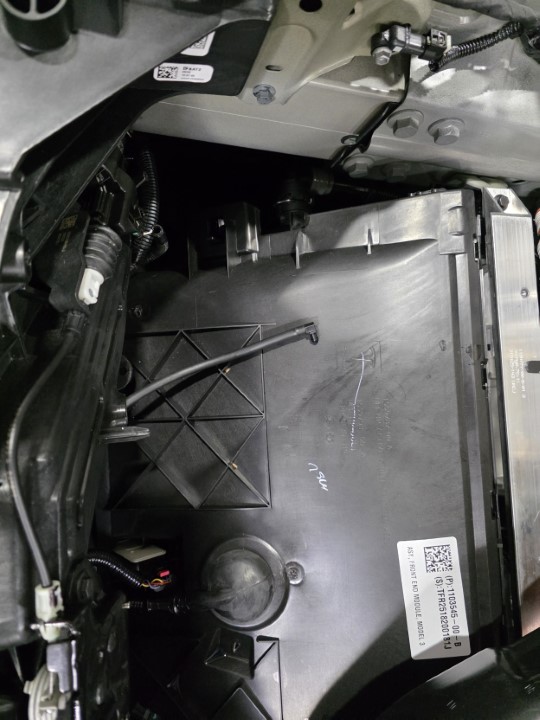

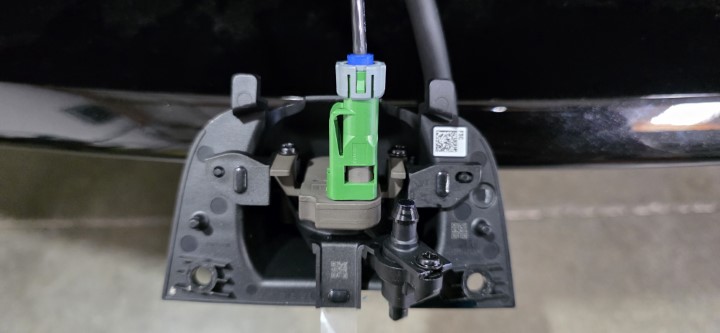

  7. 松开纳米喷嘴以断开清洗器软管。

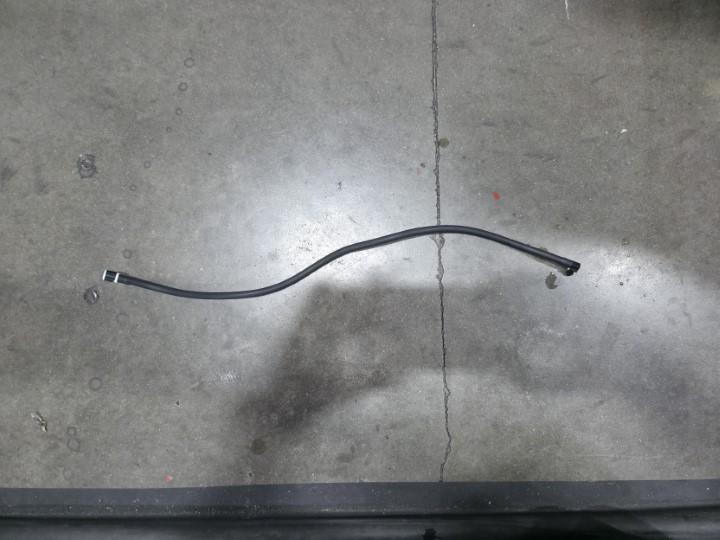

  8. 从车上拆下软管。

安装

  1. 将清洗器软管放置在车辆上，然后安装将清洗器软管固定到车身的卡子。
  2. 安装纳米喷嘴以连接清洗器软管。
    注
    执行推拉推测试，确认软管已完全连接好。
  3. 安装将前饰板摄像头盖板固定到前饰板总成的螺钉（2 个）。
    4 Nm (2.9 lbs-ft)
    注
    推荐使用以下工具
    • 梅花 T20 套筒
  4. 将清洗器储液罐移回原位，然后安装将清洗器储液罐固定到前端支架的螺栓（3 个）。
    4 Nm (2.9 lbs-ft)
    注
    注意请勿使储液罐内清洗液溢出。
    提示
    推荐使用以下工具
    • 10 毫米深套筒
  5. 安装将前摄像头软管固定到清洗器储液罐的卡子。
  6. 连接前饰板摄像头清洗器软管。
    注
    锁止黑色锁片以连接软管。
    注
    早期生产的车辆上可能没有此软管。
  7. 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
  8. 验证挡风玻璃雨刷和清洗器的运转情况。
