阀芯 - 超级歧管 SOV 电磁控制阀 - 热泵 - 维修套件 ((拆卸和更换))

校正代码 1840010102 FRT 0.36 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-06-04: 删除了断开/连接低压步骤，更新了例行程序。
  • 2024 年 1 月 25 日：更新了例行程序。
警告
温度管理组件需在极为严格的规格范围内工作，若未认真遵守维修程序，则可能发生故障。切勿依赖过去使用其他温度管理系统的经验，请仔细阅读“维修手册”并严格按说明操作。
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为同一工项下的一个单独校正程序添加至“服务工单”中。
设备：
  • 1588741-00-A HVAC 套筒组件

扭矩规格

表 1. 扭矩规格： 阀芯 - 超级歧管 SOV 电磁控制阀 - 热泵 - 维修套件 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将超级歧管至压缩机空调管路固定到超级歧管的螺栓
22 Nm (16.2 lbs-ft)
  • 13 mm 套筒
  • 无绳棘轮/冲击钻
  • 6 英寸加长件
 重复使用
将液冷冷凝器切断阀线圈固定到切断阀芯的螺栓
5 Nm (3.7 lbs-ft)
  • 3 毫米 6 角
  • 6 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
 重复使用
液冷冷凝器切断阀
19 Nm (14.0 lbs-ft)
  • 1588741-00-A - HVAC 套筒组件
  • 3 英寸加长件
  • 3/8 英寸至 1/2 英寸适配器
  • 回旋头棘轮/回旋头扭矩扳手
 N/A

拆卸

  1. 设置空调机。
  2. 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。
  3. 解锁车辆网关。请参阅 网关解锁。
  4. 在触摸屏上，点击 Service Mode > Thermal > Refrigerant System > Start Thermal Fill Drain (Refrigerant Only)，然后选择Run，以启动 "Start Thermal Fill Drain (Refrigerant Only)" 例行程序。
  5. 回收空调制冷剂。请参阅 空调制冷剂（回收和再充注） (Restore)。
  6. 在触摸屏上，确认制冷剂系统压力处于大气压水平（大约 1 巴）。
    注
    在触摸屏上，点击Service Mode > Thermal > Refrigerant System。
  7. 在触摸屏上，点击Safety > Power Off以关闭车辆电源。

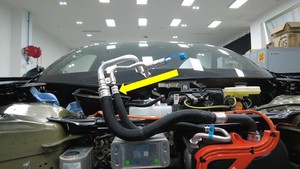

  8. 将空调软管从车辆上拆下。
  9. 小心按下 Schrader 阀门（2 个），以平衡空调系统压力和实际环境大气压。
    警告
    确保按下了两个 Schrader 阀门。否则可导致伤害。
  10. 松开锁片，然后断开高压和温度传感器上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  11. 松开锁片，然后断开再循环膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  12. 松开锁片，然后断开液冷冷凝器膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  13. 松开锁片，然后断开液冷冷凝器切断阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  14. 松开锁片，然后断开驾驶室右侧冷凝器膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  15. 松开锁片，然后断开高压和温度过冷式传感器上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  16. 松开锁片，然后断开驾驶室左侧冷凝器膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  17. 松开锁片，然后断开冷却器膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  18. 松开锁片，然后断开蒸发器膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  19. 将超级歧管上的温度系统线束移至一旁。

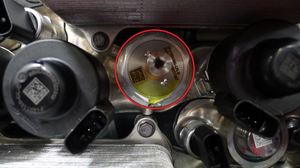

  20. 拆卸将液冷冷凝器切断阀线圈固定到切断阀芯上的螺栓，然后将液冷冷凝器切断阀线圈从切断阀芯上取下。
    提示
    推荐使用以下工具
    • 3 毫米 6 角
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  21. 从超级歧管上拆下液冷冷凝器切断阀。
    警告
    仅可使用手动工具拆卸切断阀。冲击或电动工具会损坏螺纹。
    提示
    推荐使用以下工具
    • 1588741-00-A - HVAC 套筒组件
    • 3 英寸加长件
    • 3/8 英寸至 1/2 英寸适配器
    • 回旋头棘轮/回旋头扭矩扳手
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

安装

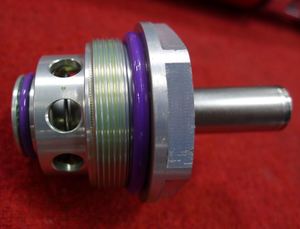

  1. 使用适当的空调机油润滑液冷冷凝器切断阀螺纹和 O 型环。请参阅 液体和容量了解空调机油规格。然后用手将切断阀预拧到超级歧管中。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
  2. 完全紧固超级歧管上的液冷冷凝器切断阀。
    19 Nm (14.0 lbs-ft)
    警告
    仅可使用手动工具安装切断阀。冲击或电动工具会损坏螺纹。
    提示
    推荐使用以下工具
    • 1588741-00-A - HVAC 套筒组件
    • 3 英寸加长件
    • 3/8 英寸至 1/2 英寸适配器
    • 回旋头棘轮/回旋头扭矩扳手

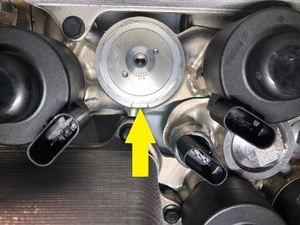

  3. 将液冷冷凝器切断阀线圈放置在切断阀芯上。
    注
    将线圈上的锁片与切断阀上的凹口对齐。
  4. 安装将液冷冷凝器切断阀线圈固定到切断阀芯上的螺栓。
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 3 毫米 6 角
    • 6 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

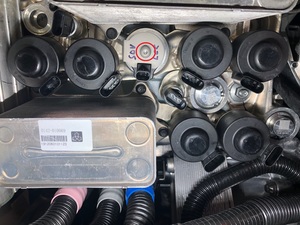

  5. 将温度系统线束重新排布至超级歧管。
  6. 将电气连接器连接到蒸发器膨胀阀。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  7. 将电气连接器连接到冷却器膨胀阀。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  8. 将电气连接器连接到驾驶室左侧冷凝器膨胀阀。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  9. 连接驾驶室右侧冷凝器膨胀阀电气连接器。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  10. 将电气连接器连接到高压和温度过冷式传感器。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  11. 连接液冷冷凝器切断阀电气连接器。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  12. 连接液冷冷凝器膨胀阀电气连接器。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  13. 连接再循环膨胀阀电气连接器。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  14. 连接高压和温度传感器电气连接器。
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。

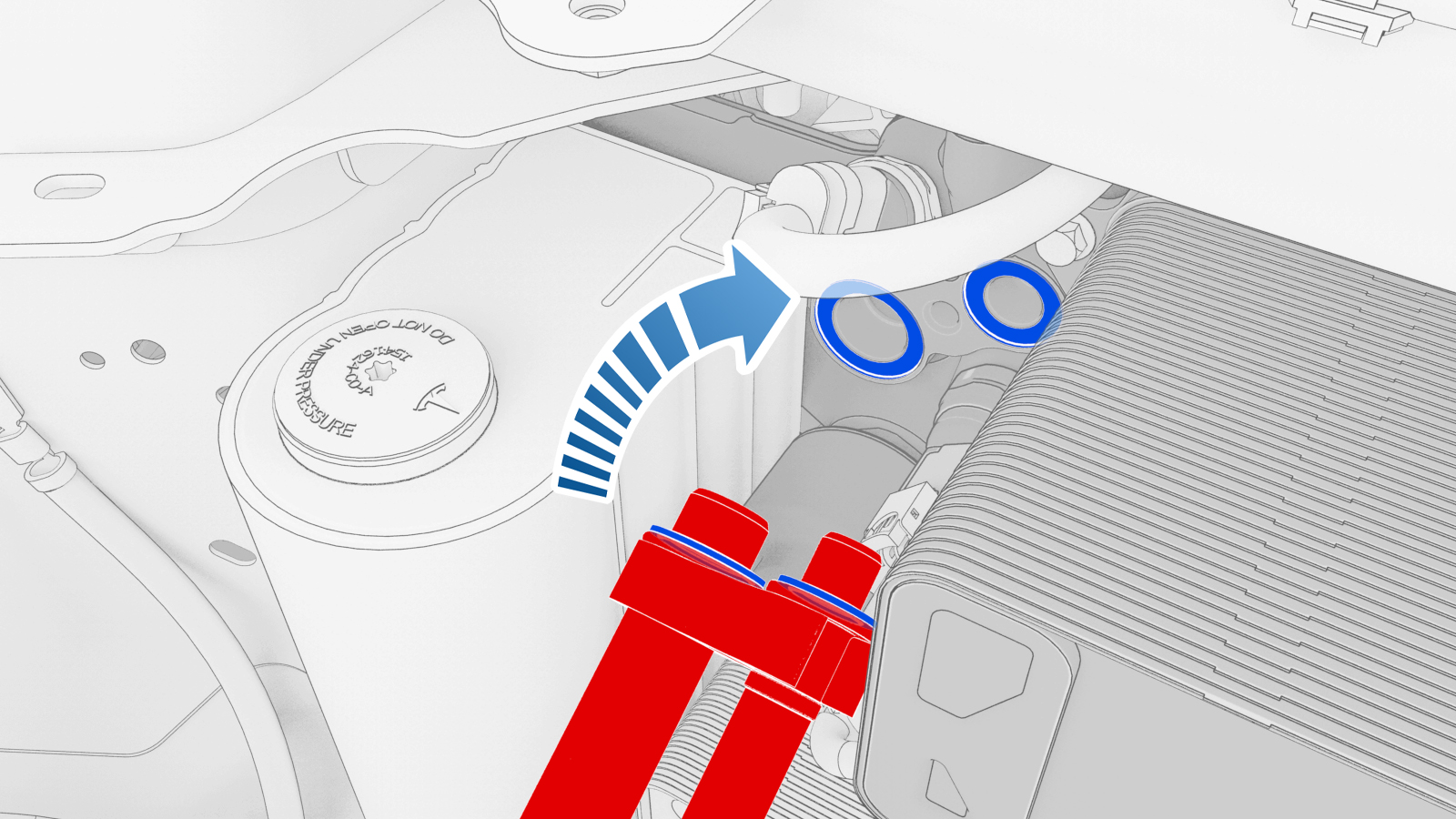

  15. 将空调软管安装到车辆上。
  16. 执行真空泄漏测试和机油加注程序。请参阅 真空泄漏测试和机油加注。
  17. 重新加注空调制冷剂。请参阅 空调制冷剂（回收和再充注） (Restore)。
    警告
    请严格按照说明重新加注制冷剂。不按说明操作可能导致冷却系统受到严重损坏。
  18. 将空调软管从车辆上拆下。

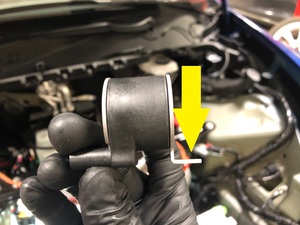

  19. 安装空调端口盖。

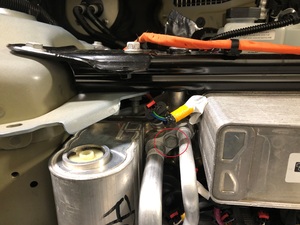

  20. 如果备有制冷剂检漏仪，请确保低压温度传感器处没有泄漏。
  21. 解锁车辆网关。请参阅 网关解锁。
  22. 运行 TEST-SELF_VCFRONT_X_HEAT-PUMP-COMMISSIONINGvia Service Mode:Thermal ➜ Refrigerant System ➜ Commission Heat Pumpvia Service Mode Plus:Drive Inverter ➜ Front Drive Inverter Replacement ➜ Heatpump commissioningvia Toolbox:(link)。
  23. 通过 UI 界面退出“维护模式”。请参阅 维护模式。
  24. 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
