电池包接触器 - 高压 - 正极 ((拆卸和安装))

校正代码 1630012111 1630012112 1.02 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-11-11: 发布了新的程序。

拆卸

  1. 拆下烟火断接开关。请参阅 烟火隔离开关 - 高压电池 ((拆卸和更换))。

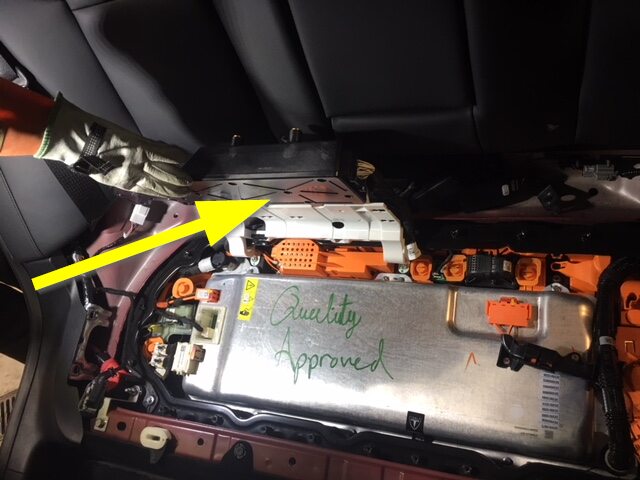

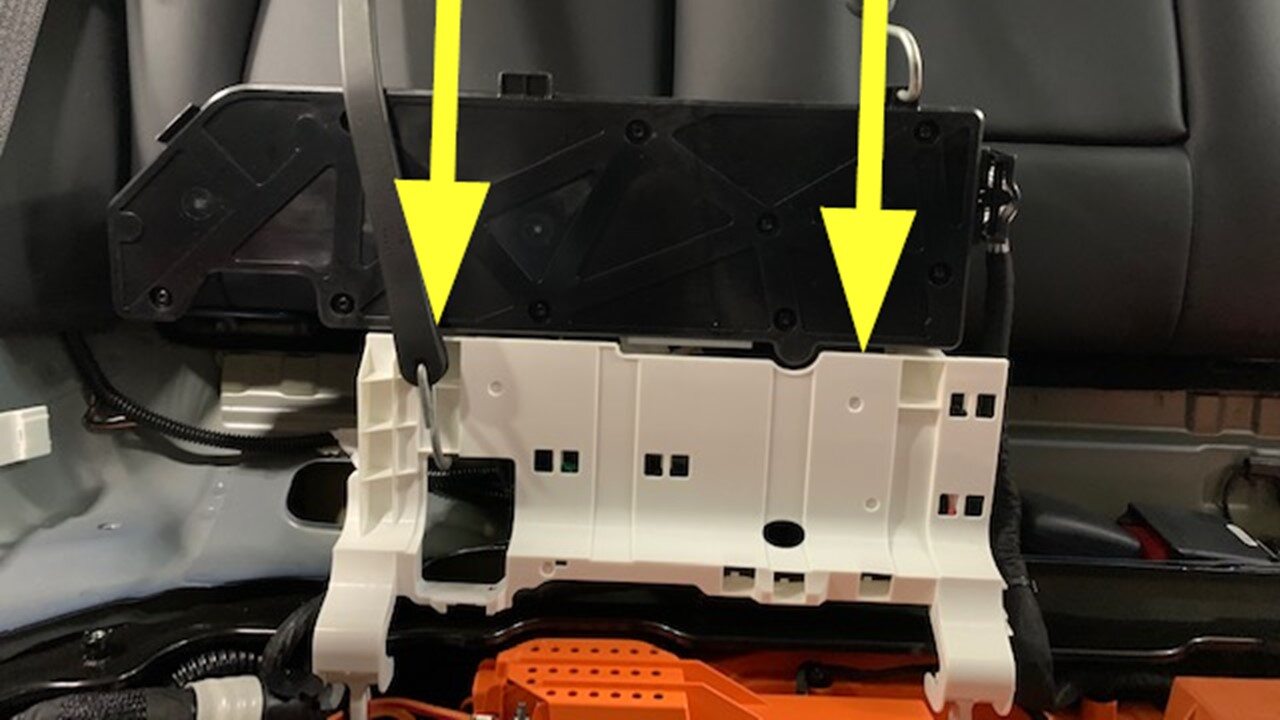

  2. 向上提起高压控制器，以便接触保险丝绝缘体。
    危险
    执行本程序剩余步骤时，请勿脱下高压绝缘手套。
    提示
    设置安全带，将高压控制器总成和托盘朝上固定住。

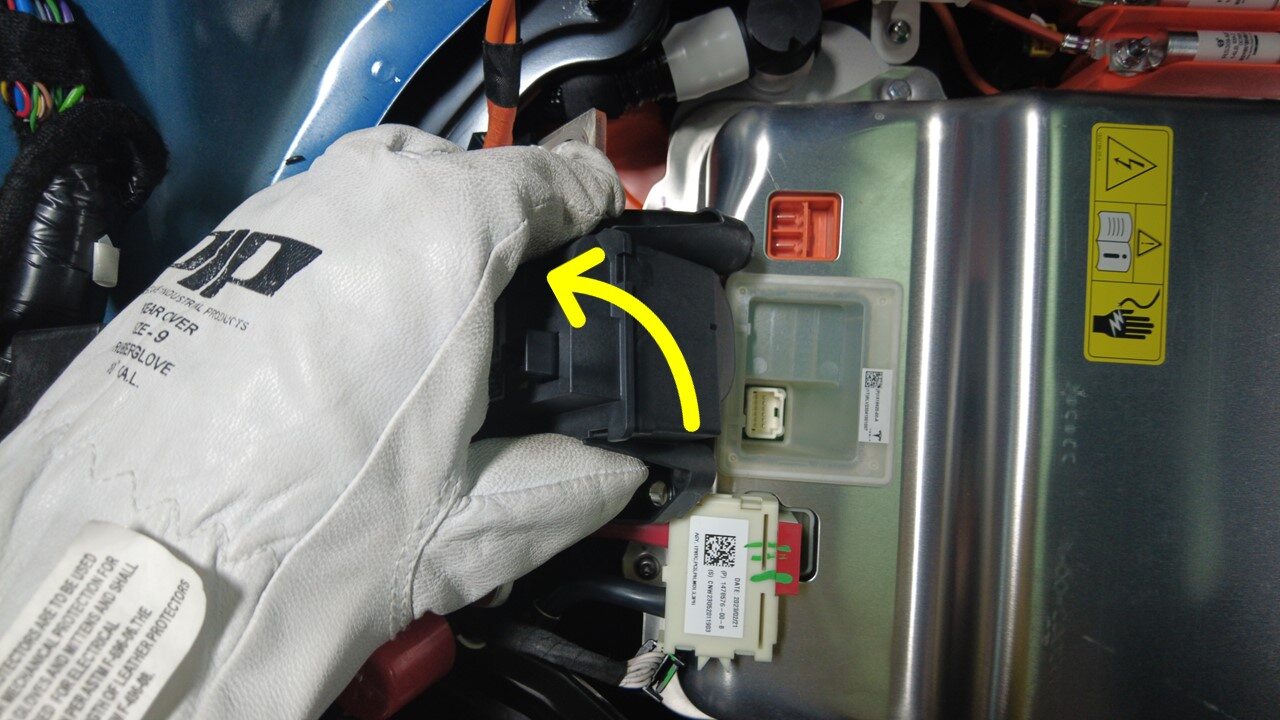

  3. 将功率转换系统从直流总线高压连接器上断开。
    注
    松开锁片，然后断开。

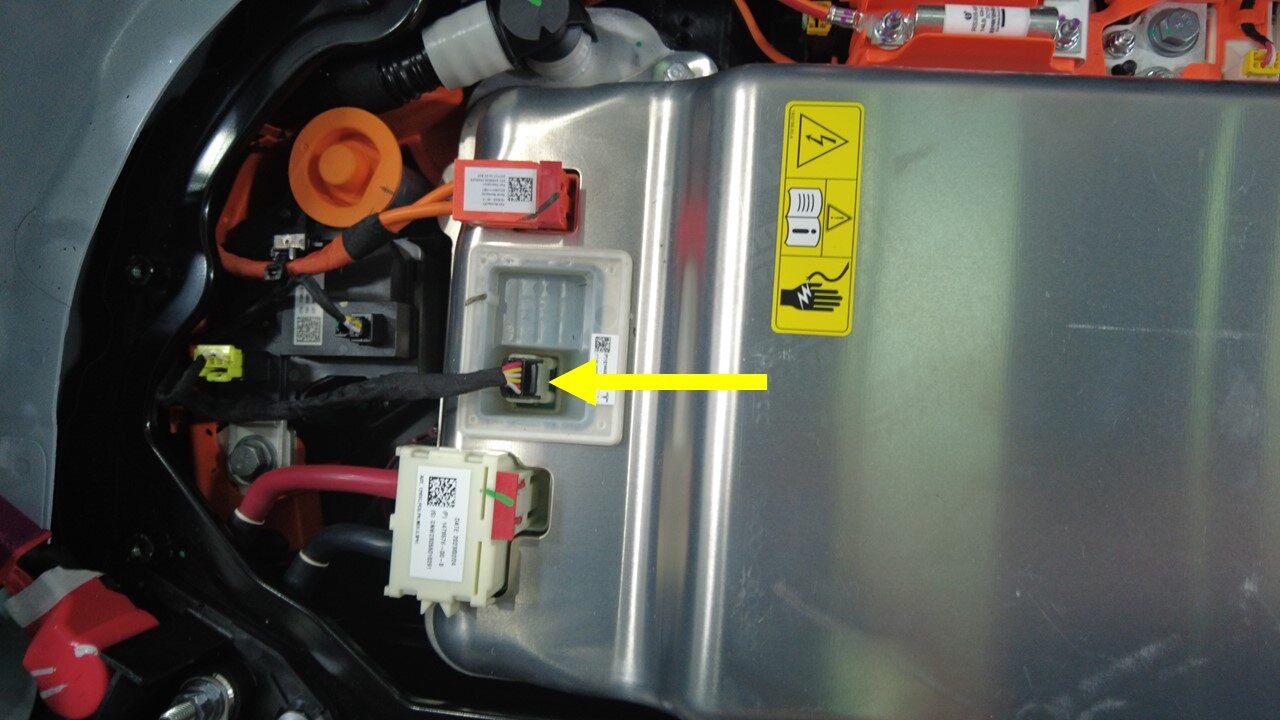

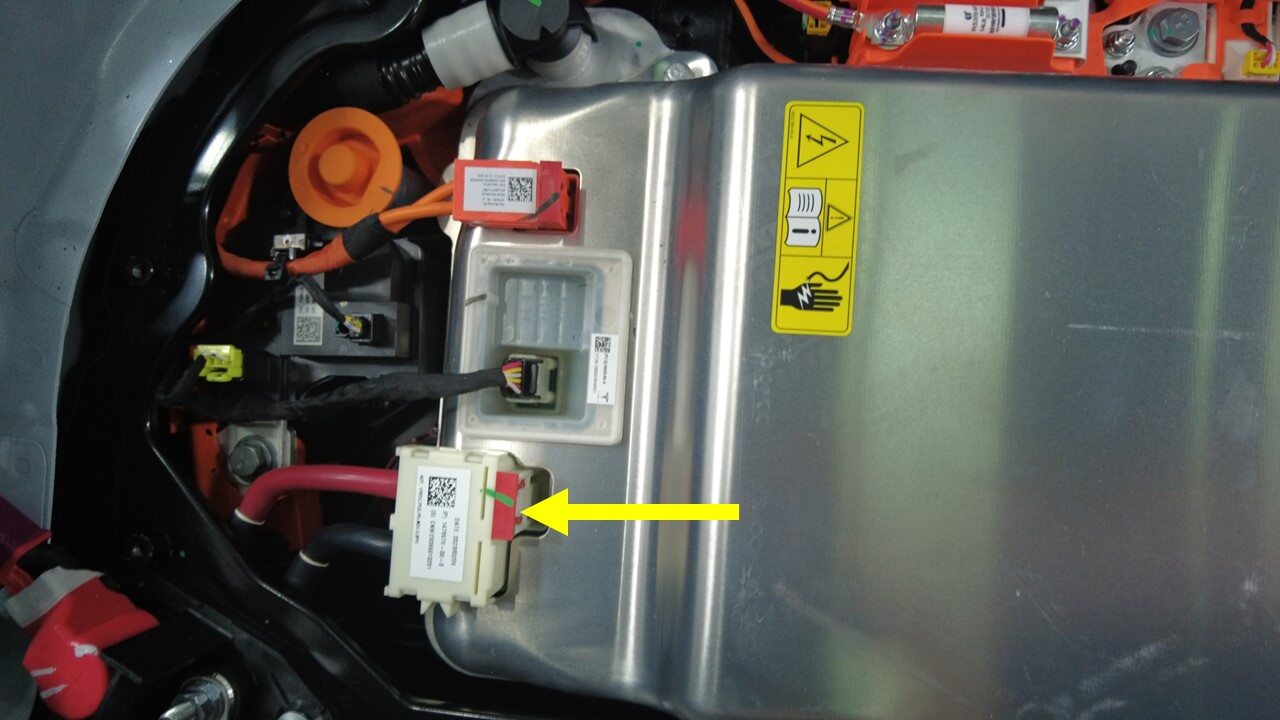

  4. 将功率转换系统逻辑连接器从功率转换系统上断开。

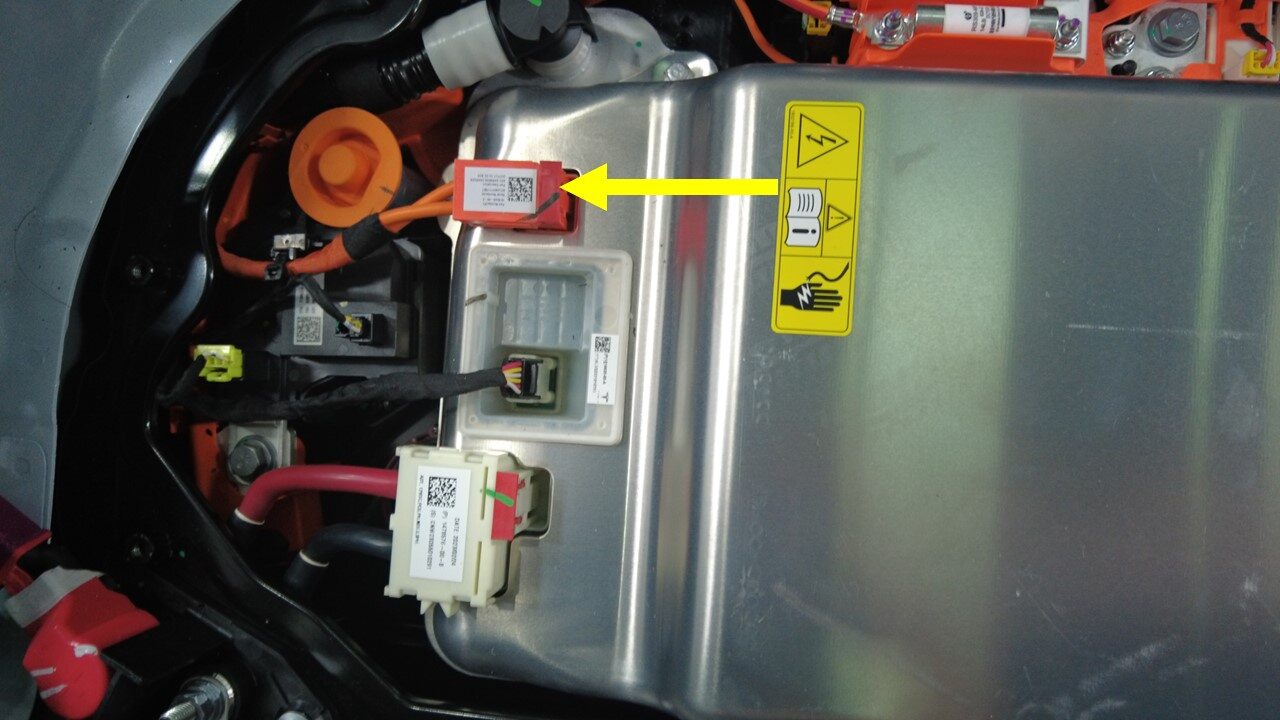

  5. 将功率转换系统低压连接器从功率转换系统上断开。
    提示
    上拉锁片以将其松开。可以使用塑料饰板工具辅助抬起连接器。
  6. 将高压电池仓线束连接器（2 个）从正极电池组触点开关上断开。

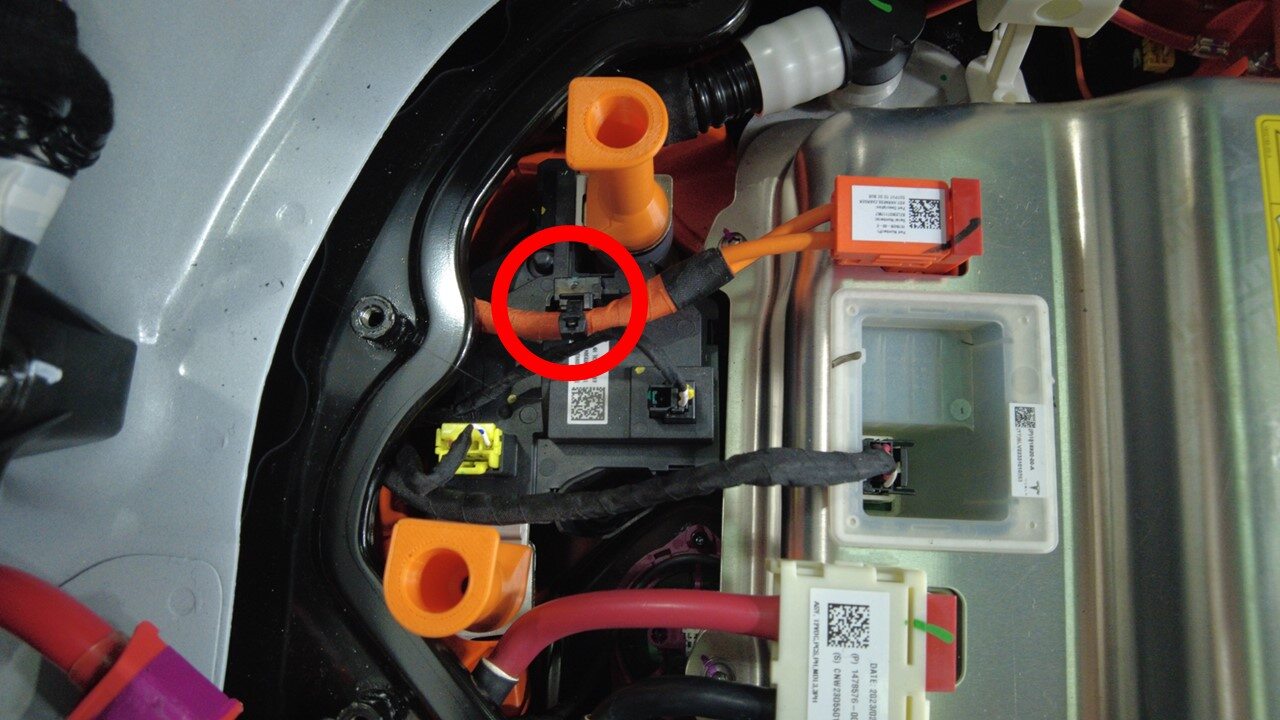

  7. 将高压功率转换系统至直流总线线束夹从正极电池组触点开关上拆下。

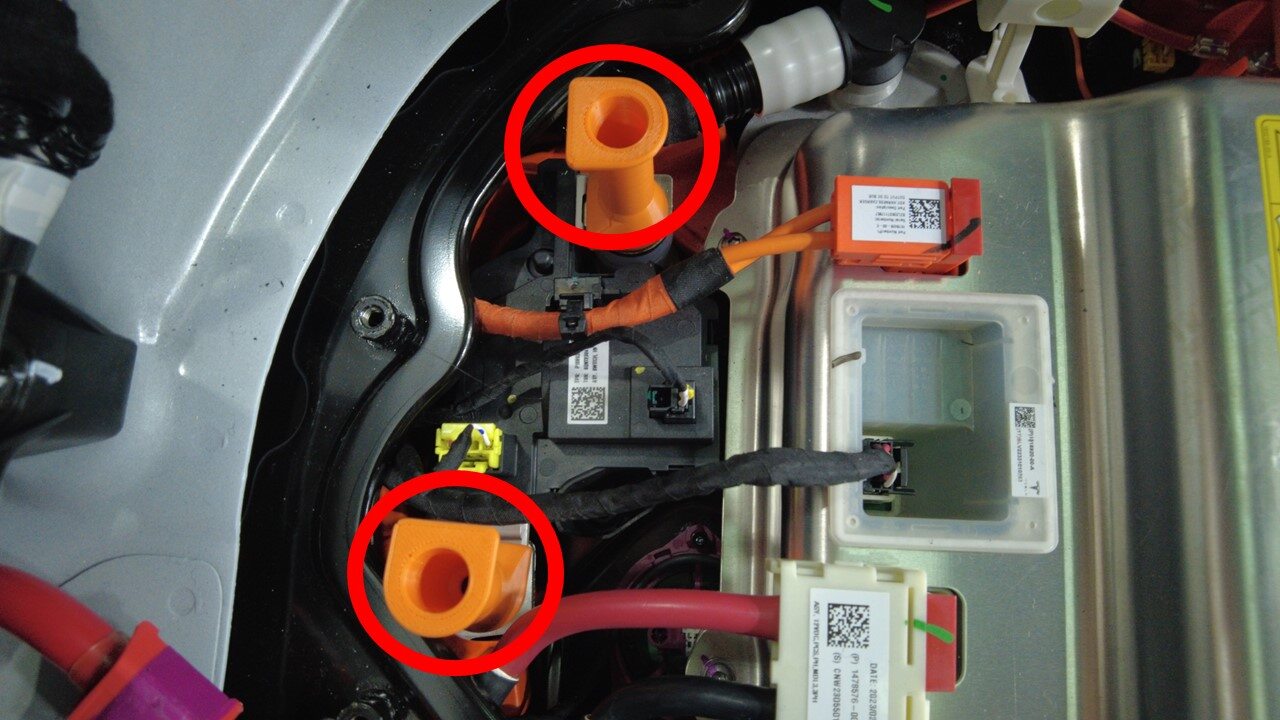

  8. 将高压接头绝缘体（2 个）从正极高压开关上拆下。

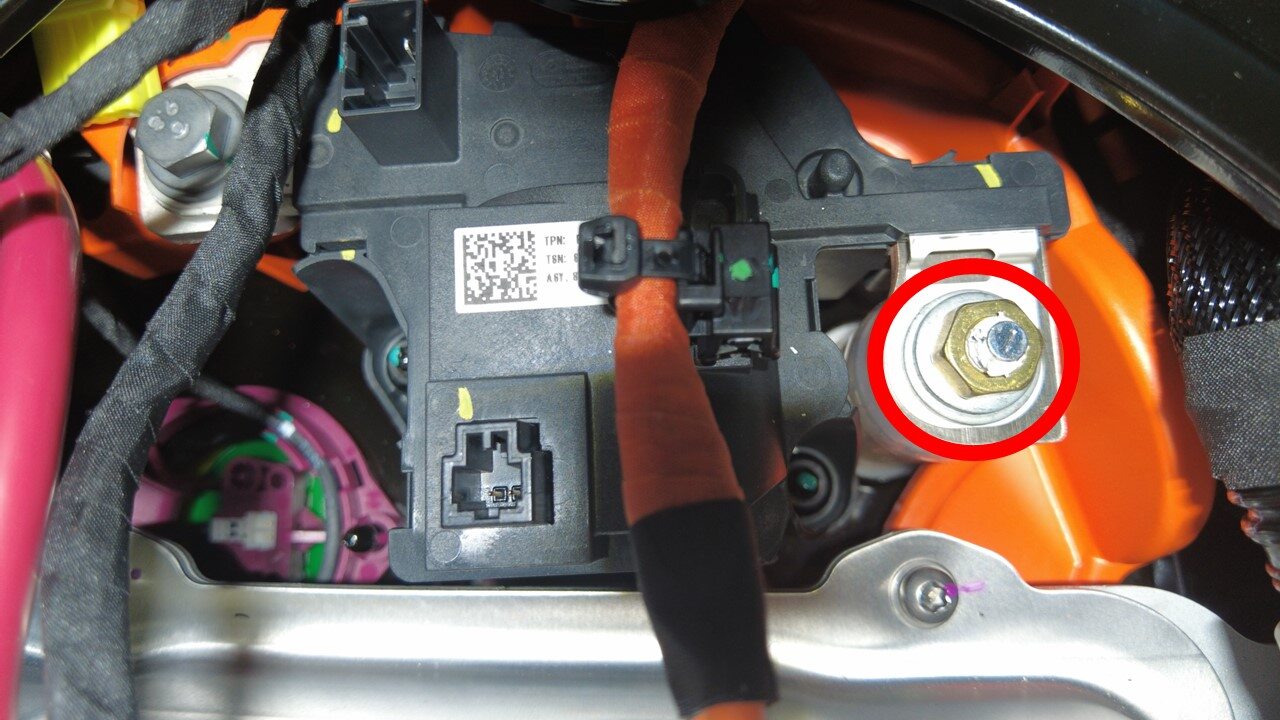

  9. 拆下并弃用将正极电池组触点开关固定到正极母排的螺栓。
    提示
    Use of the following tool(s) is recommended:
    • 13 mm socket

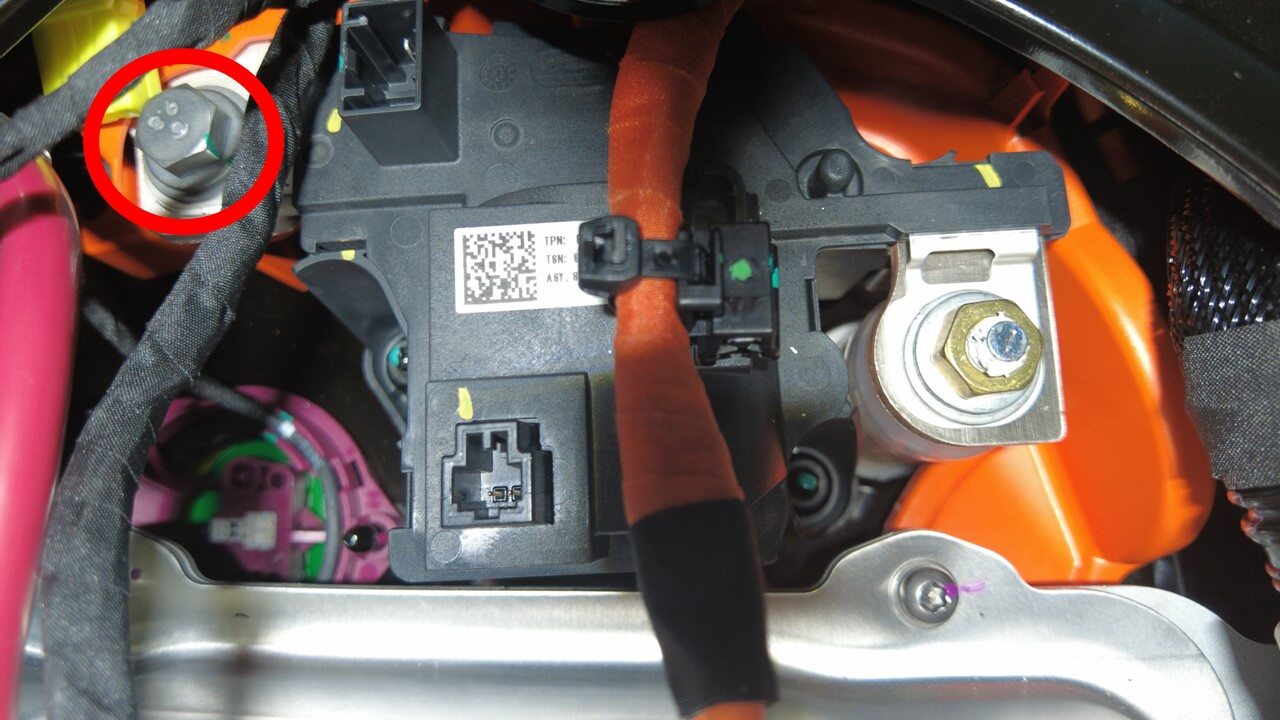

  10. 拆下并弃用将正极电池组触点开关固定到模块 4 后端子的螺母。
    提示
    Use of the following tool(s) is recommended:
    • 13 mm socket

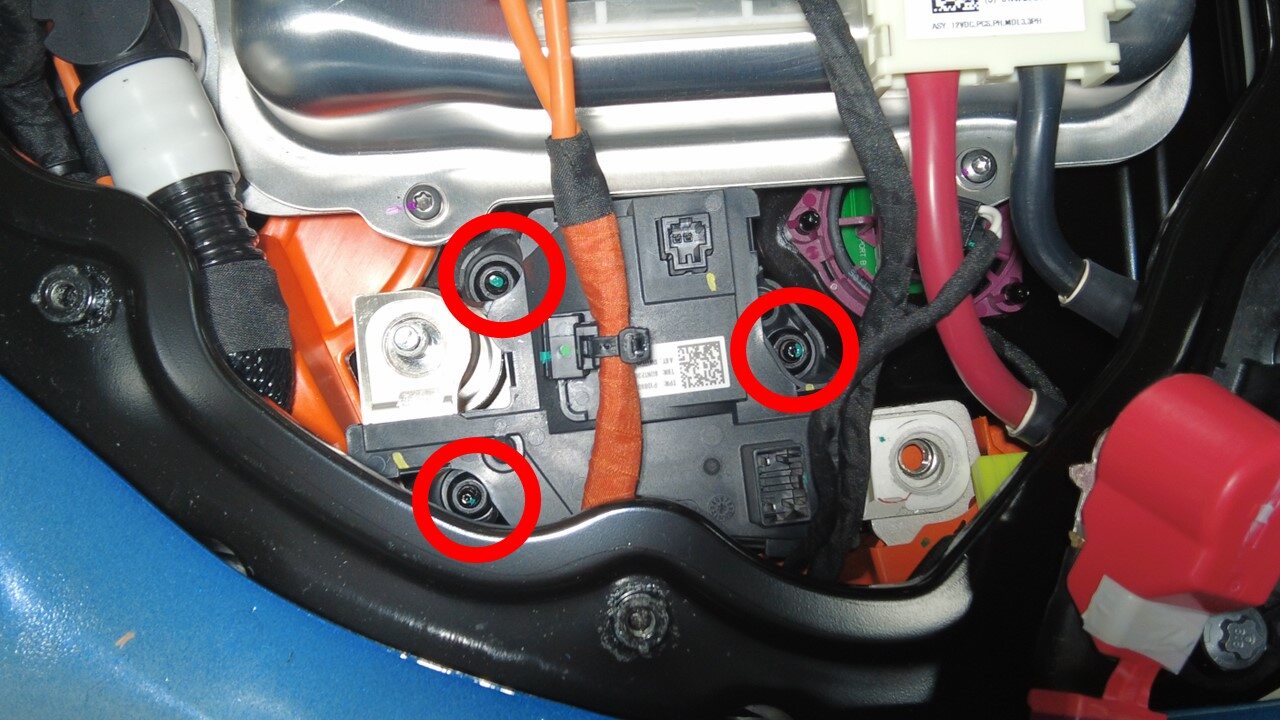

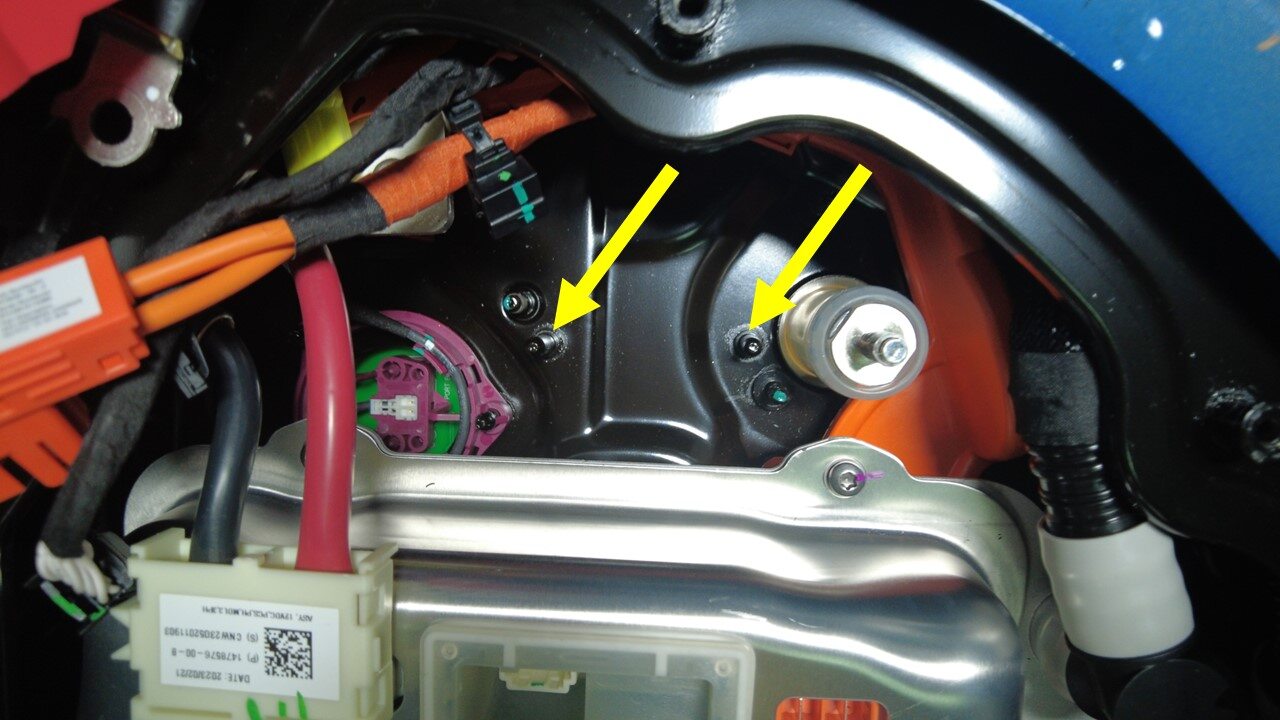

  11. 拆下将正极电池组触点开关固定到高压电池仓的螺母（3 个）。
    提示
    Use of the following tool(s) is recommended:
    • 10 mm socket
    注
    新款车辆上所需螺母数量可能不同。
    提示
    拆卸后，使用绝缘磁铁回收螺母。
  12. 将正极电池组触点开关从高压电池仓上拆下。

安装

  1. 将正极电池组触点开关放置到高压电池仓上，以备安装。
  2. 安装将正极电池组触点开关固定到高压电池仓的螺母（3 个）。
    提示
    Use of the following tool(s) is recommended:
    • 10 mm socket
    注
    新款车辆上所需螺母数量可能不同。
    提示
    使用绝缘磁铁将螺母放置在螺柱上。
  3. 安装新的螺纹胶螺栓，将正极电池组触点开关固定到正极母排。紧固后进行标记。
    提示
    Use of the following tool(s) is recommended:
    • 13 mm socket
    9 Nm (6.6 lbs-ft)
  4. 安装新的螺母，将正极电池组触点开关固定到模块 4 后端子。紧固后进行标记。
    提示
    Use of the following tool(s) is recommended:
    • 13 mm socket
    9 Nm (6.6 lbs-ft)

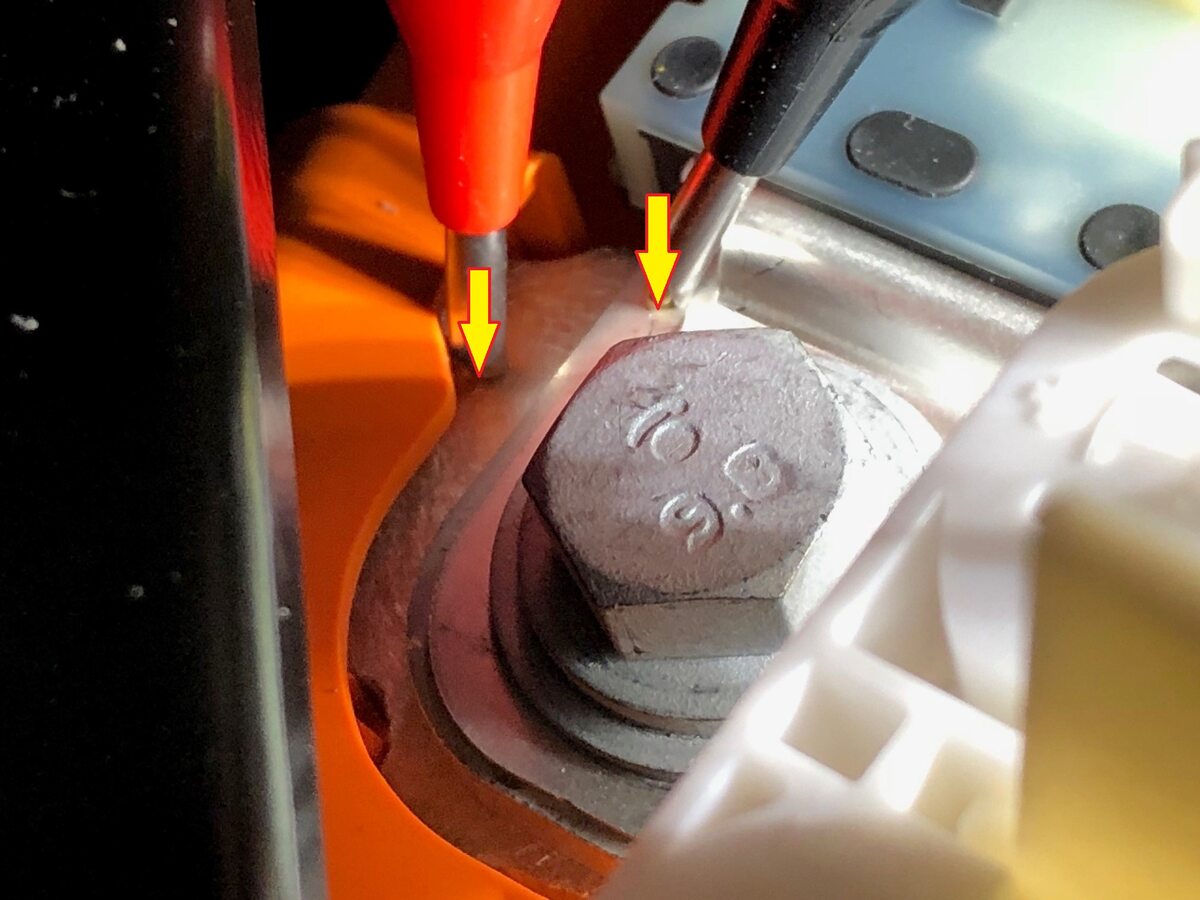

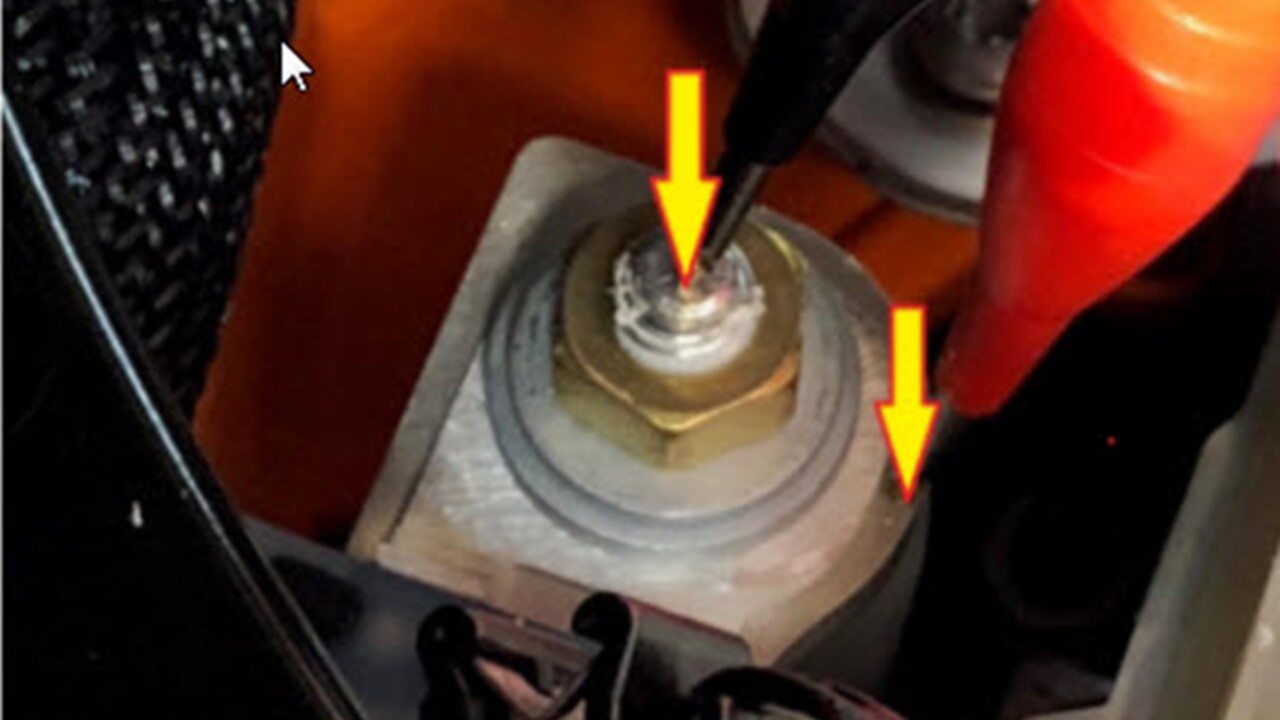

  5. 测量高压电池正极触点开关与高压电池正极端子中心之间高压接头的电阻。电阻值应为 110 微欧或更低。

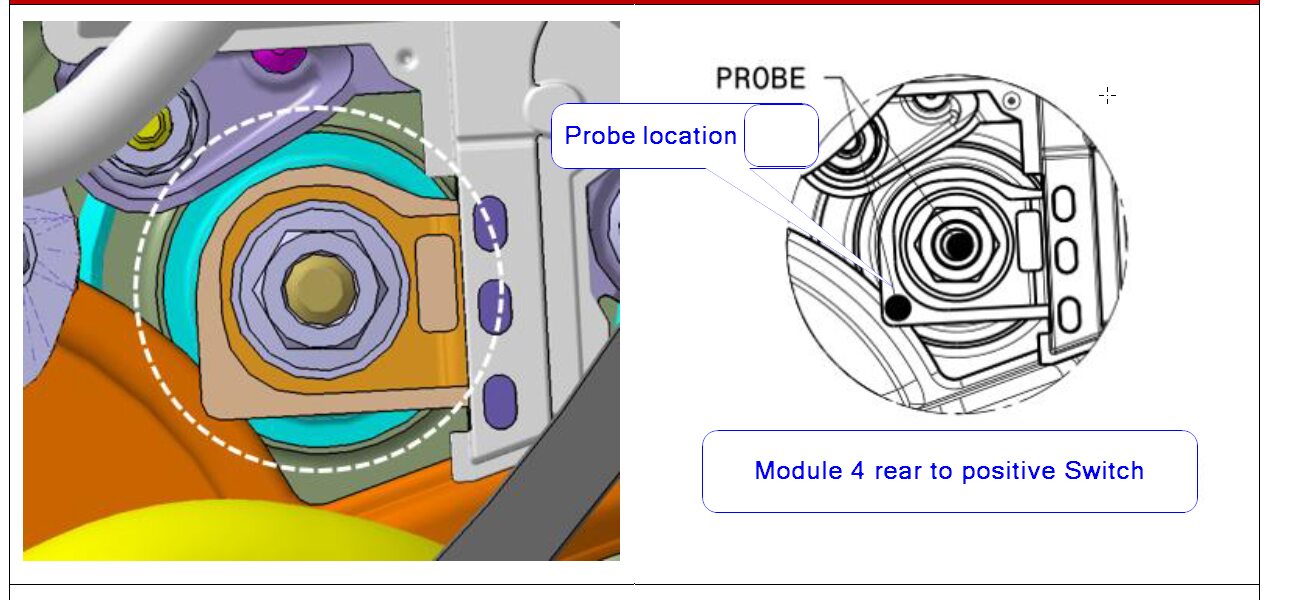

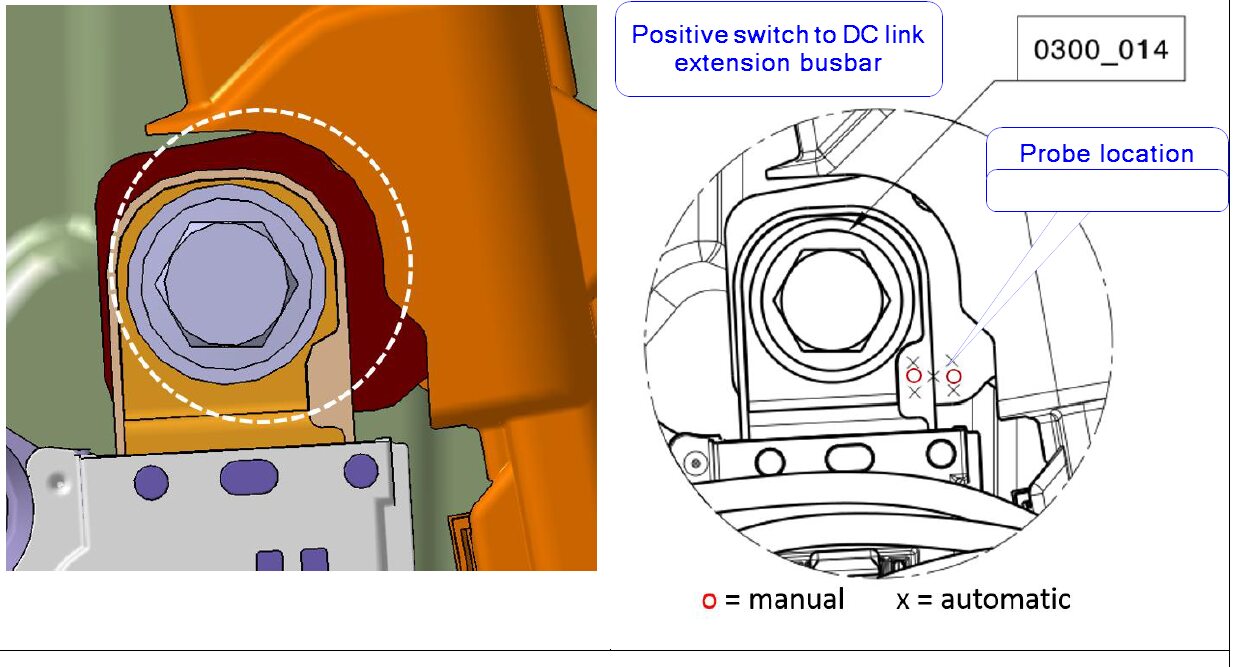

  6. 测量正极电池组触点开关至直流链路母排处高压接头的电阻。可接受的电阻值为 0.020 毫欧（20 微欧）至 0.060 毫欧（60 微欧）。
    • 如果电阻值小于 0.020 毫欧（20 微欧），请重新放置探针并重新测量。
    • 如果电阻大于 0.060 毫欧（20 微欧），请停止作业，上报 Toolbox 会话。
  7. 将高压电池仓线束夹安装到正极电池组触点开关。
  8. 将高压电池仓线束连接器（2 个）连接到正极电池组触点开关。

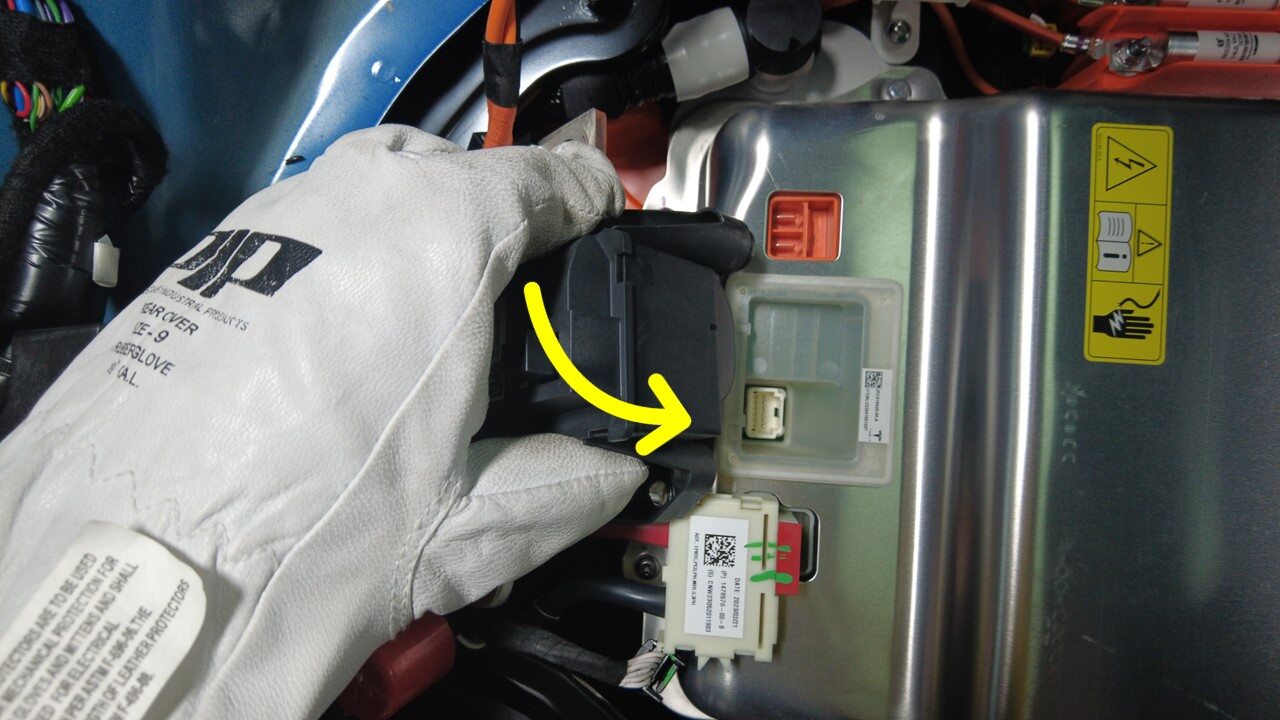

  9. 将功率转换系统低压连接器连接到功率转换系统。
    注
    先向下推动连接器，再向下推动锁片以安装连接器。确保连接器完全就位。
  10. 将功率转换系统逻辑连接器连接到功率转换系统。
  11. 将直流母线高压连接器连接到功率转换系统，然后紧固锁片。
  12. 将高压控制器降低至原位。
  13. 安装烟火断接开关。请参阅 烟火隔离开关 - 高压电池 ((拆卸和更换))。
