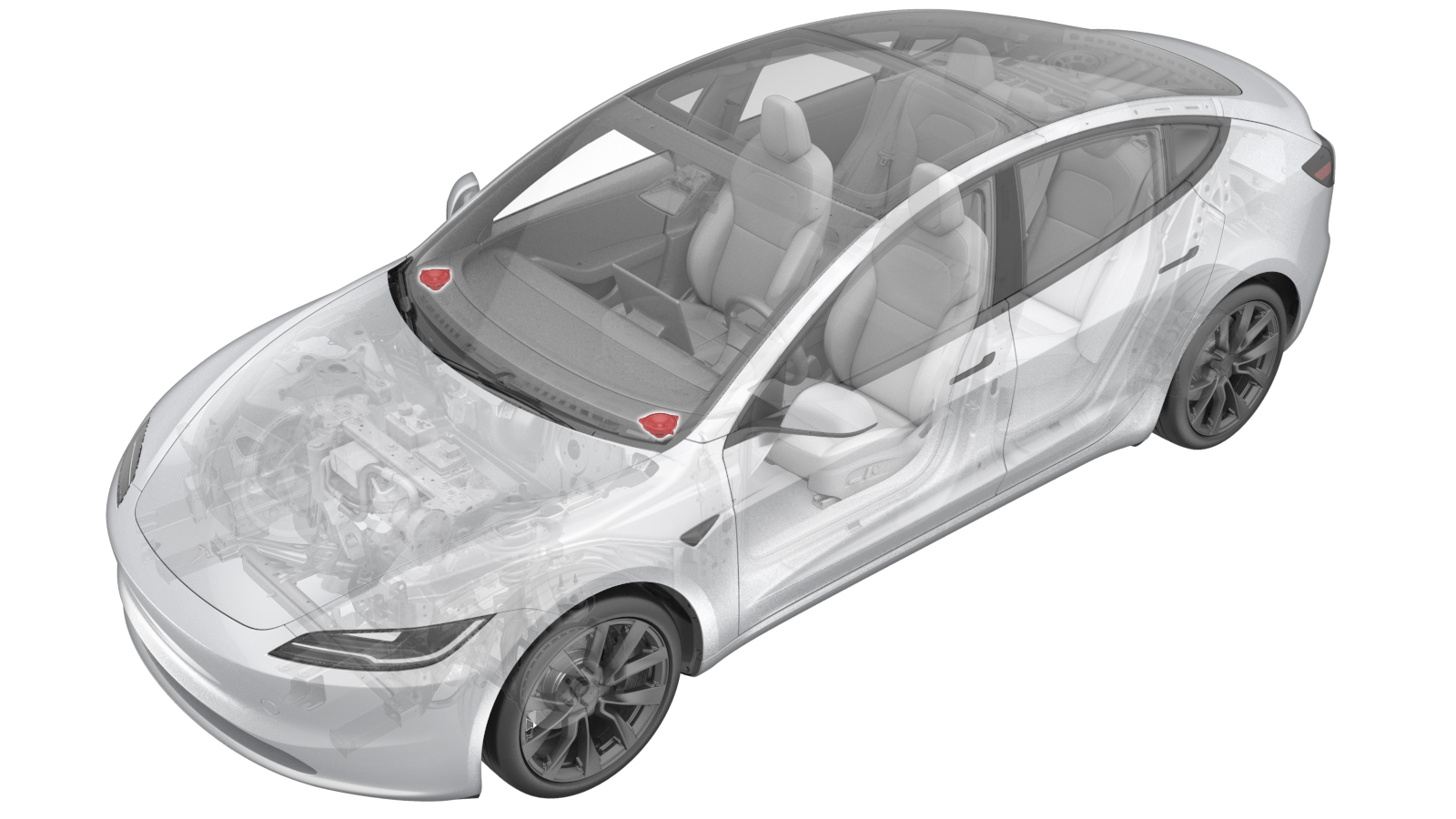

扬声器 - 左侧 - 仪表板（100 MM） ((拆卸和更换))

校正代码 2121010522 FRT 0.30 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下 LH 和 RH 仪表板端盖。请参阅端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  2. 拆卸左右 A 柱上饰板。请参阅饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
  3. 拆卸仪表板扬声器格栅。请参阅扬声器格栅 - 仪表板 ((拆卸和更换))。

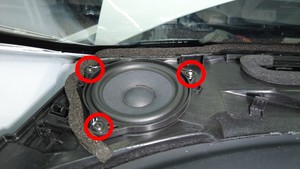

  4. 拆卸将左前围板扬声器固定到仪表板的螺钉（3 个），然后将扬声器从仪表板上拆下。
    警告
    请勿将扬声器总成过远拉离仪表板，因为此时扬声器电气连接器仍处于连接状态。
    提示
    推荐使用以下工具
    • Torx T20 钻头
    • 棘轮/扭矩扳手

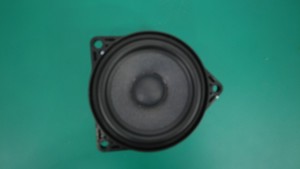

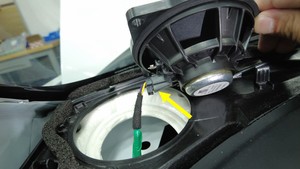

  5. 将电气连接器从左前围板扬声器连接器上断开，然后将扬声器从车辆上拆下。

安装

  1. 将电气连接器连接到左前围板扬声器连接器。
  2. 安装将左前围板扬声器固定到仪表板的螺钉（3 个）。
    2.3 Nm (1.7 lbs-ft)
    提示
    推荐使用以下工具
    • Torx T20 钻头
    • 棘轮/扭矩扳手
  3. 安装仪表板扬声器格栅。请参阅扬声器格栅 - 仪表板 ((拆卸和更换))。
    注
    无需通过 Toolbox 运行TEST-SELF_VCLEFT_RGBvia Toolbox:(link)。
  4. 安装左右 A 柱上饰板。请参阅饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))
  5. 安装仪表板左右端盖。请参阅端盖 - 仪表板 - 左侧 ((拆卸和更换))。
