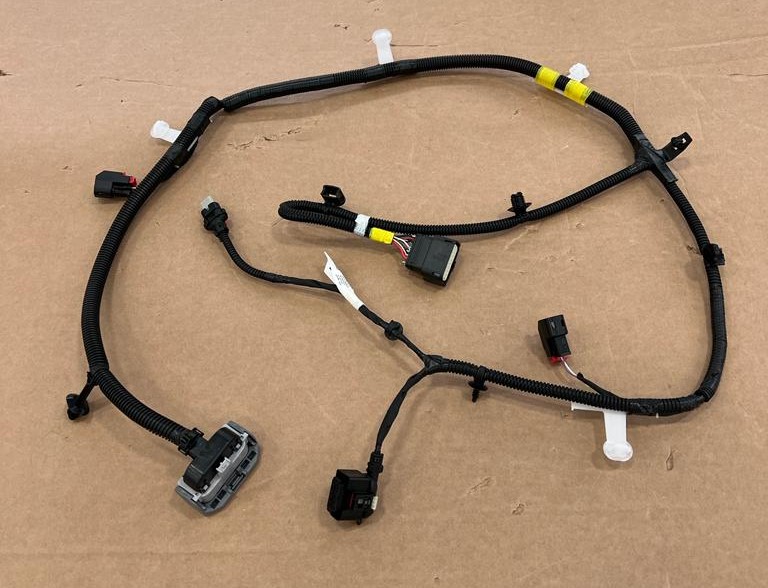

线束 - 副车架 - 后 ((拆卸和更换))

校正代码 1710150012 FRT 0.96 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1060071-00-A 1/4 英寸钻头六角扭矩扳手

扭矩规格

表 1. 扭矩规格： 线束 - 副车架 - 后 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将后扩散器固定到车辆的螺栓（4 个）
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒扳手
 重复使用
将后饰板扩散器固定到后饰板外侧边缘的螺栓（6 个）
3 Nm (2.2 lbs-ft)
  • 10 毫米套筒扳手
 重复使用
将后饰板扩散器固定到后饰板内侧的螺栓（2 个）
3 Nm (2.2 lbs-ft)
  • 10 毫米套筒扳手
 重复使用

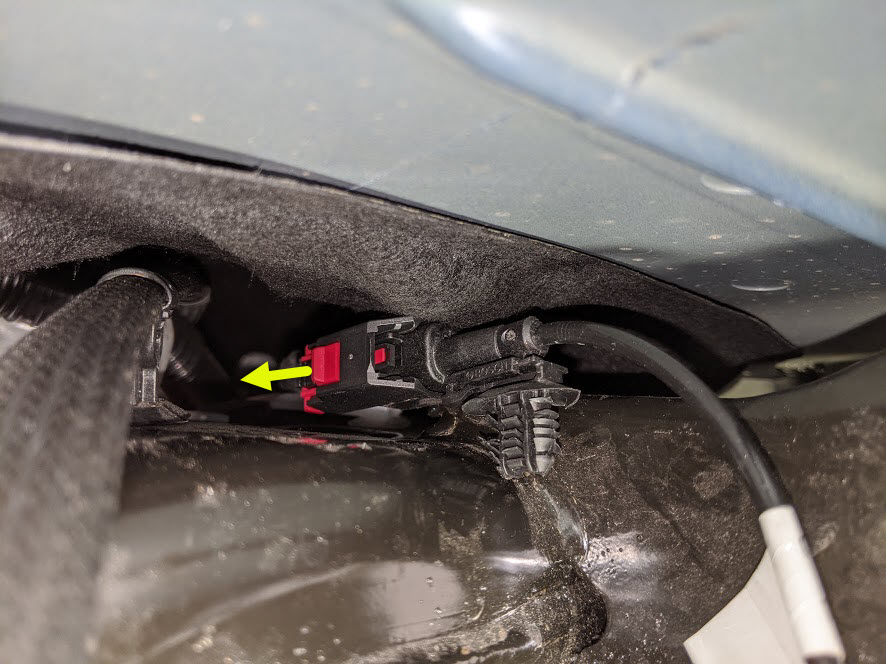

拆卸

  1. 将车辆停放在双柱举升机上。
    注
    确认车辆未处于充电状态。
  2. 打开左侧前车门，降下左侧前车窗。
  3. 断开低压电池电源。请参阅 低压电源 - 锂离子（断开和连接）。
  4. 拆下左后和右后轮毂。请参阅 轮毂总成（拆卸和安装）。
  5. 拆下后流线型护板。请参阅 流线型护板 - 后底板 ((拆卸和更换))。

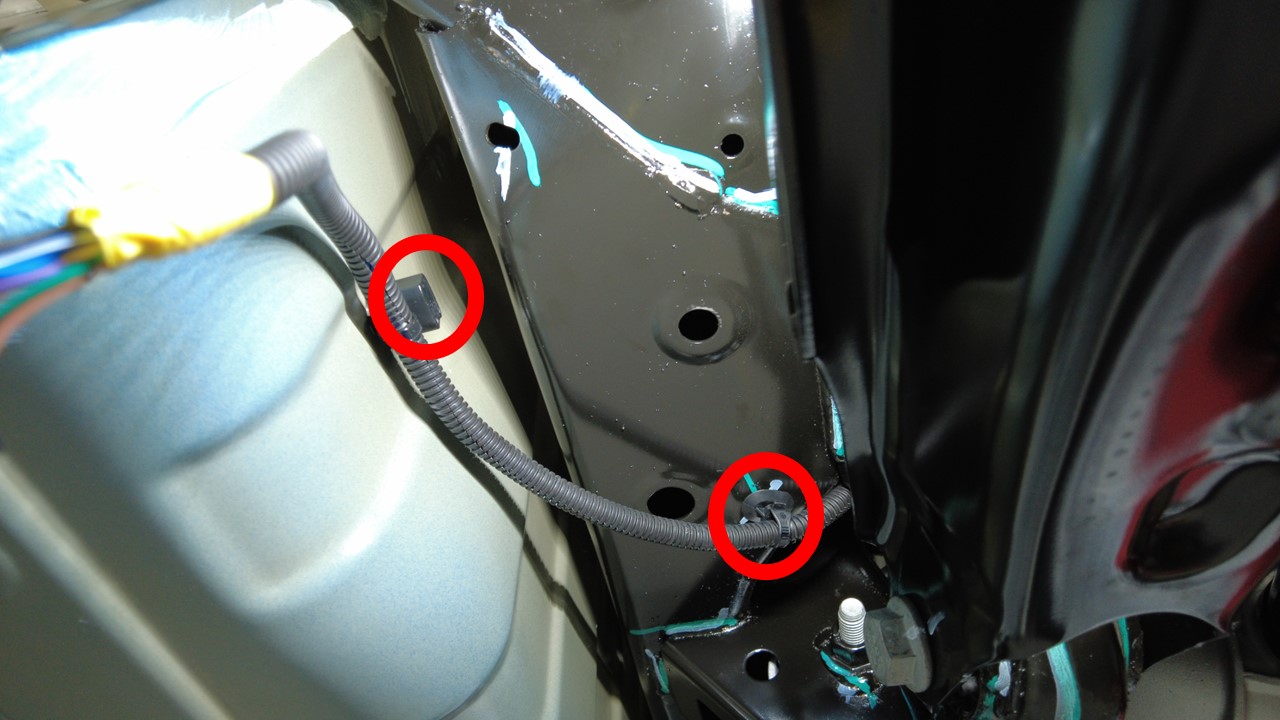

  6. 使用卡子撬具拆下将左后轮拱内衬固定到后饰板的卡子（3 个），然后对右侧重复此步骤。
    图 1. 左侧如图所示，右侧类似
  7. 拆下将后扩散器固定到车辆的螺栓（4 个）。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  8. 拆下将后饰板扩散器固定到后饰板外侧边缘的螺栓（6 个）。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  9. 部分降下车辆并将举升机设定至锁止位。
    注
    将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降低时保持活动自如。
  10. 将电气连接器从行人警示扬声器上断开。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
  11. 拆卸将线束固定到行人警示扬声器的夹子。
  12. 拆下将后饰板扩散器固定到后饰板内侧的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  13. 松开将后饰板线束固定到后饰板扩散器的定位钩（2 个）。
  14. 松开将后饰板扩散器固定到后饰板的锁片（10 个），然后拆下扩散器。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

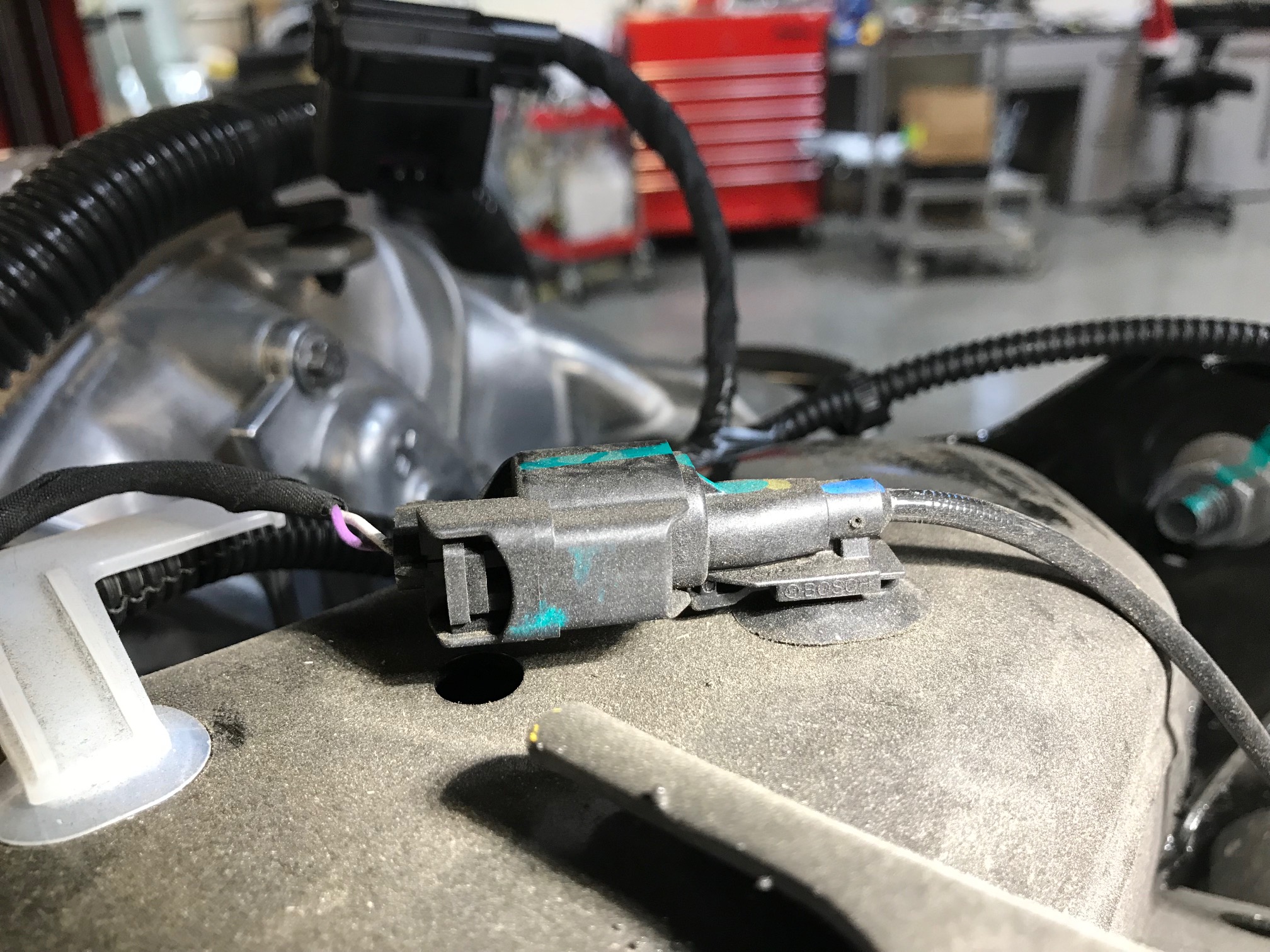

  15. 断开左后轮毂转速传感器线束。
  16. 断开右后轮毂转速传感器连接器。

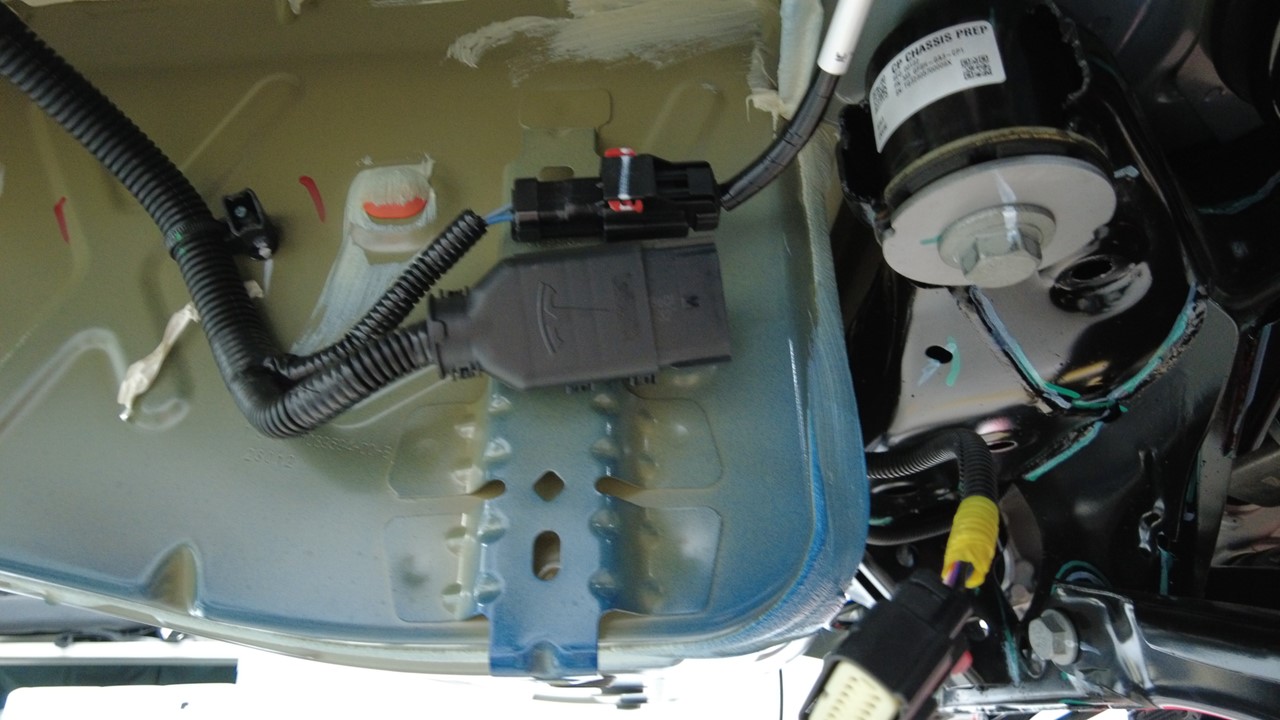

  17. 断开右副车架线束连接器。

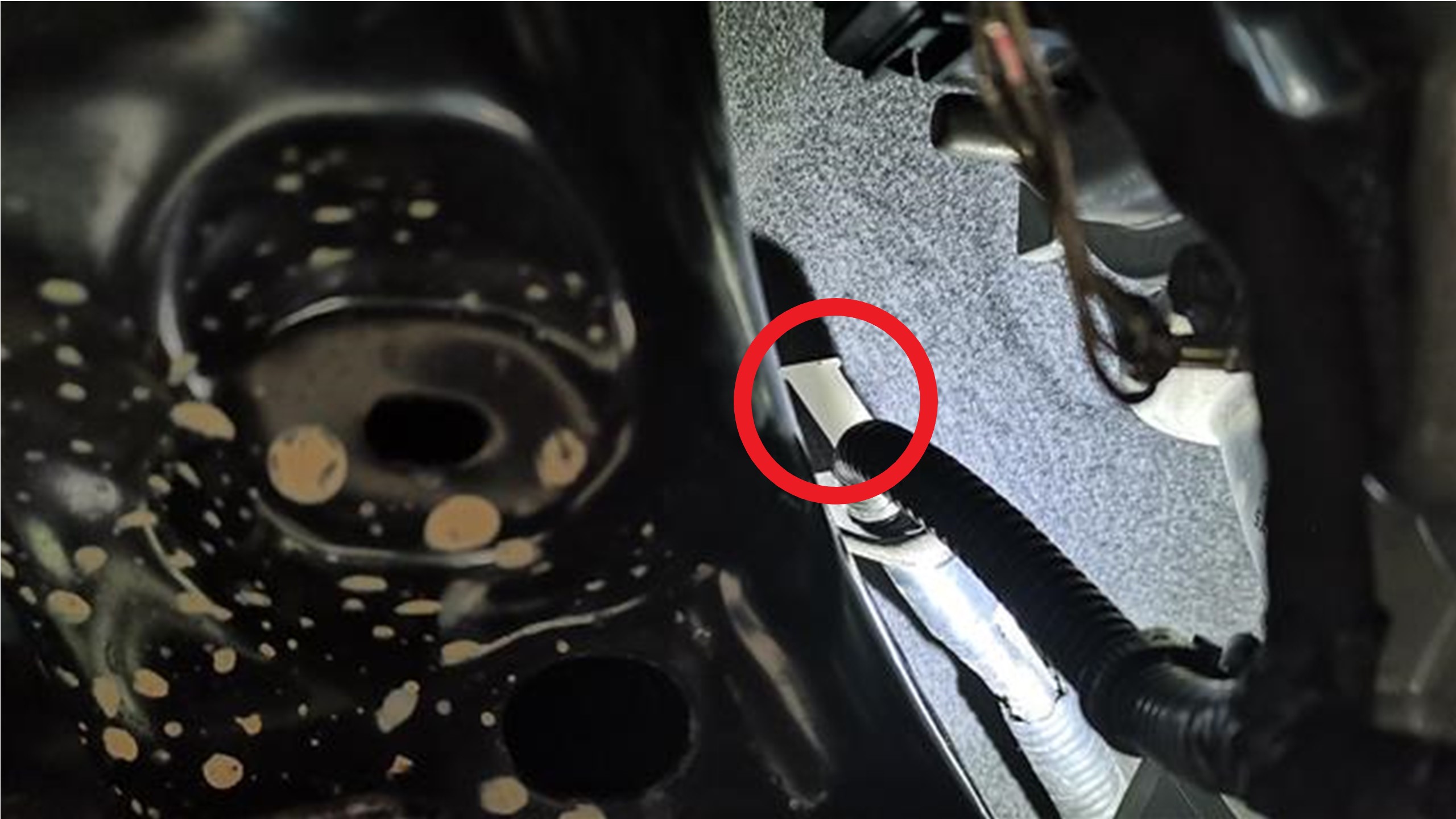

  18. 将右副车架线束夹从车身上拆下。

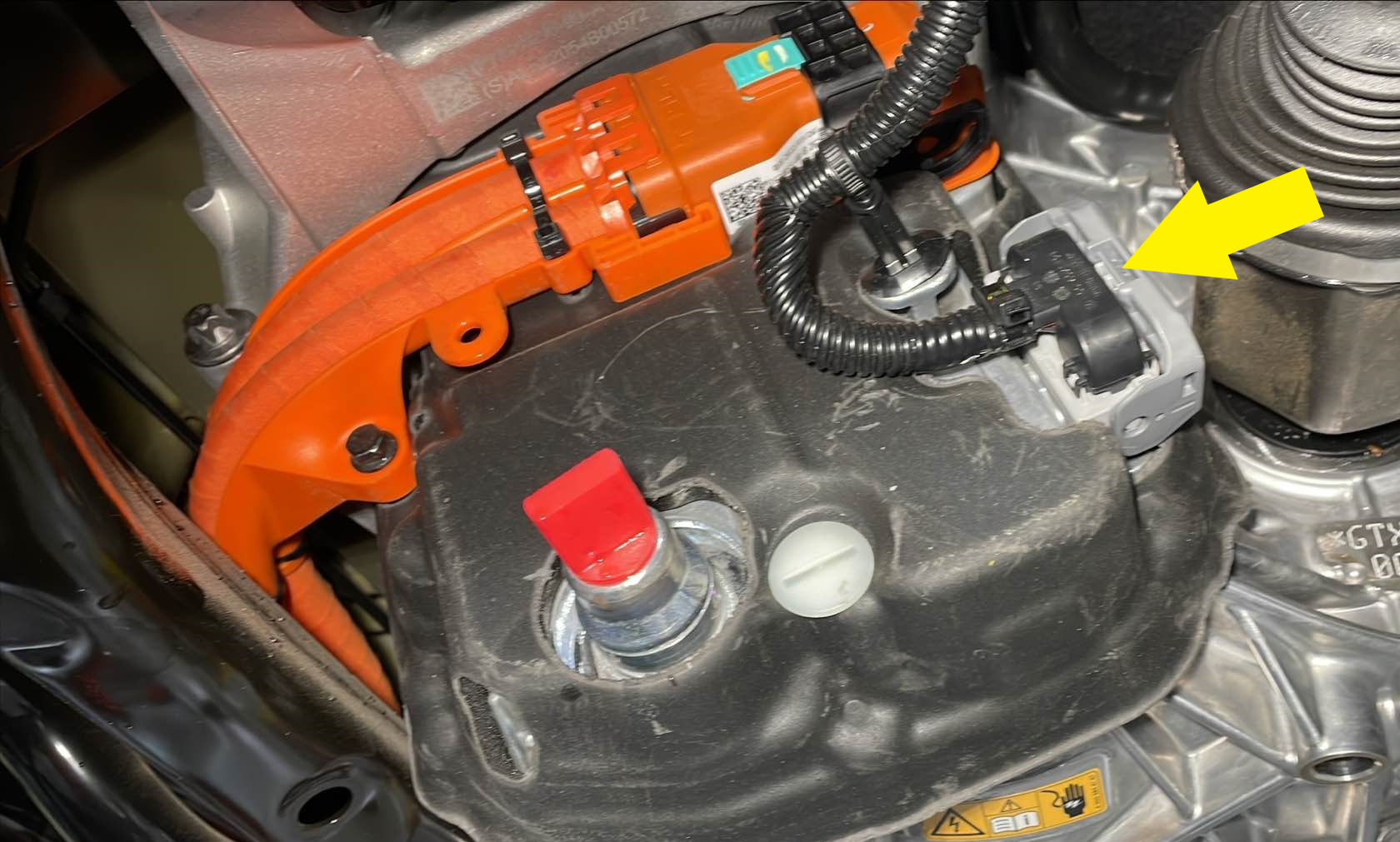

  19. 松开后驱动电机逻辑连接。
    注
    请勿使冷却液进入此连接器；必要时可以将连接器移至一旁。

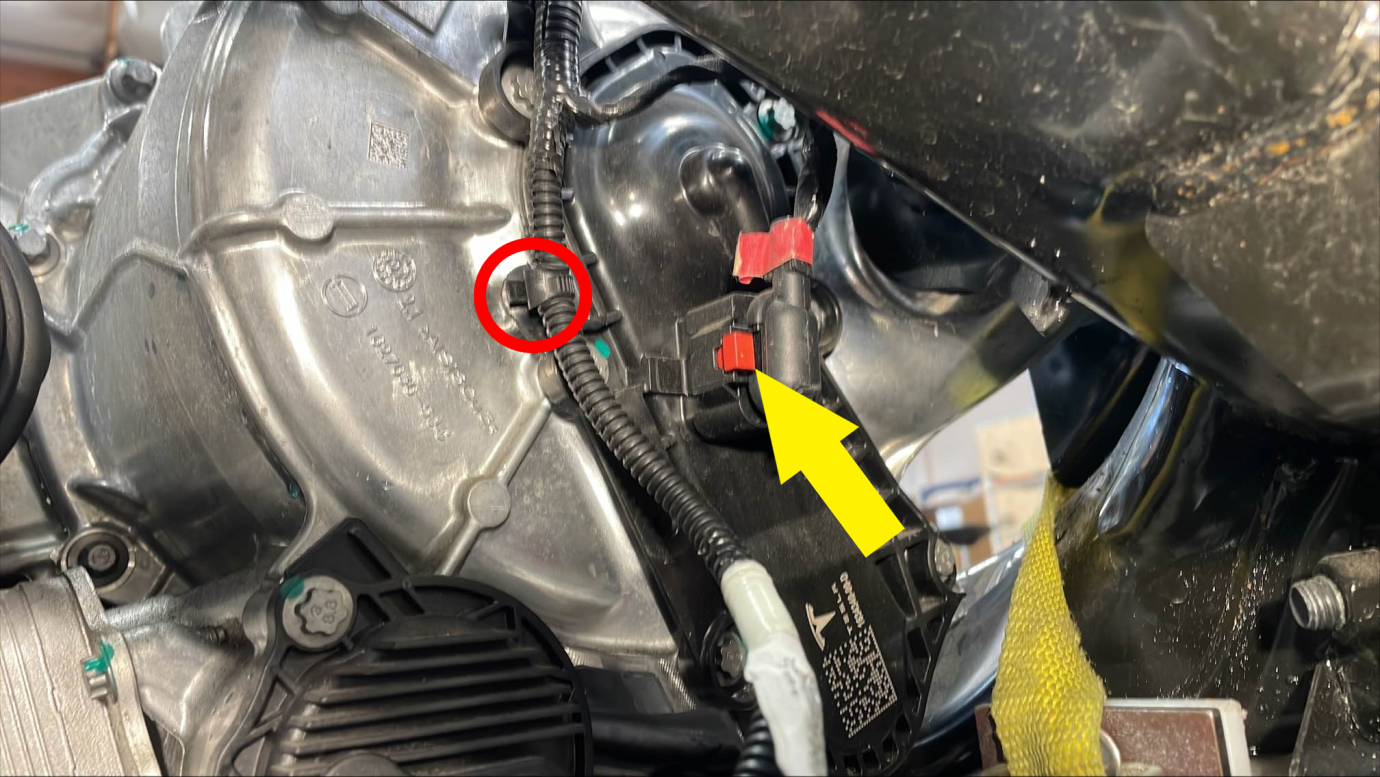

  20. 松开后驱动电机逻辑连接卡子。

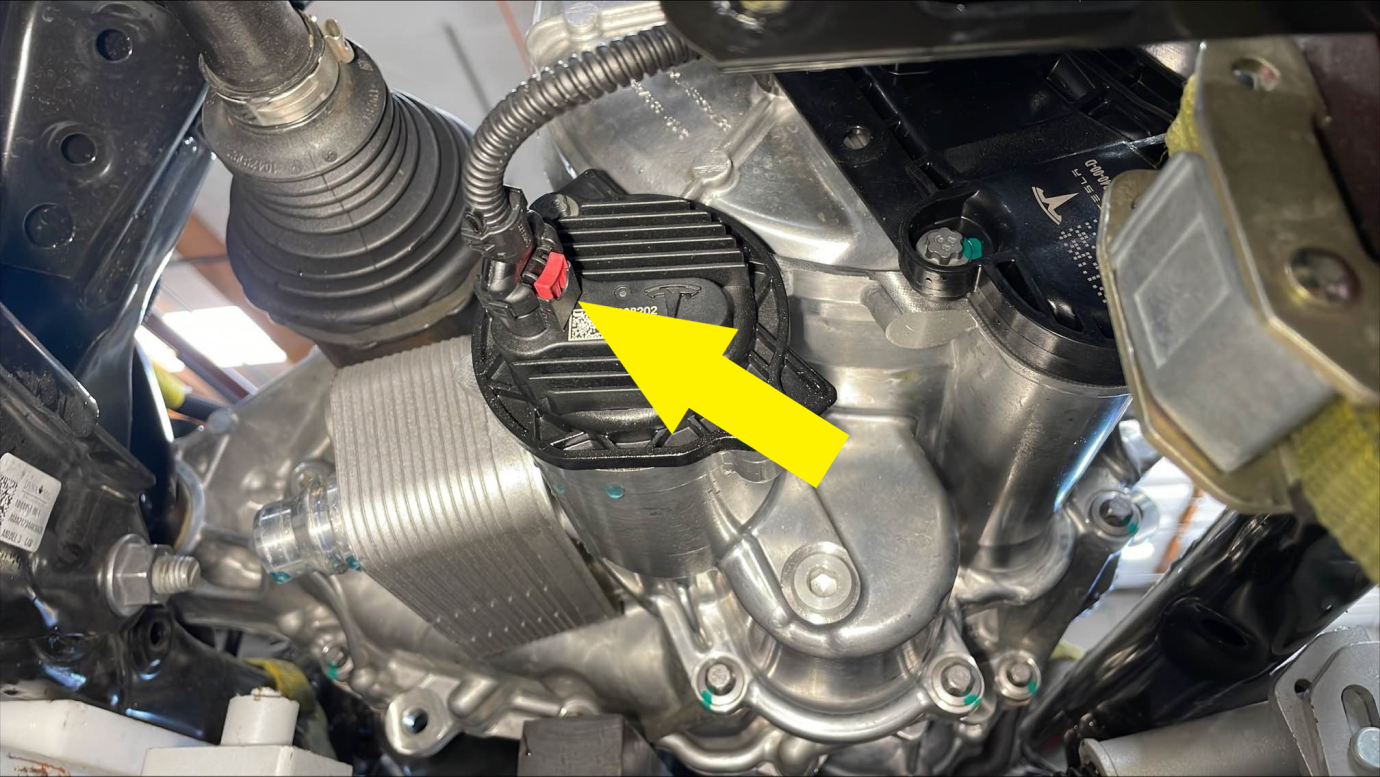

  21. 松开机油泵连接器。
    注
    请勿向下按压红色锁片，拉动红色锁片以解锁，再次拉动以松开连接器。

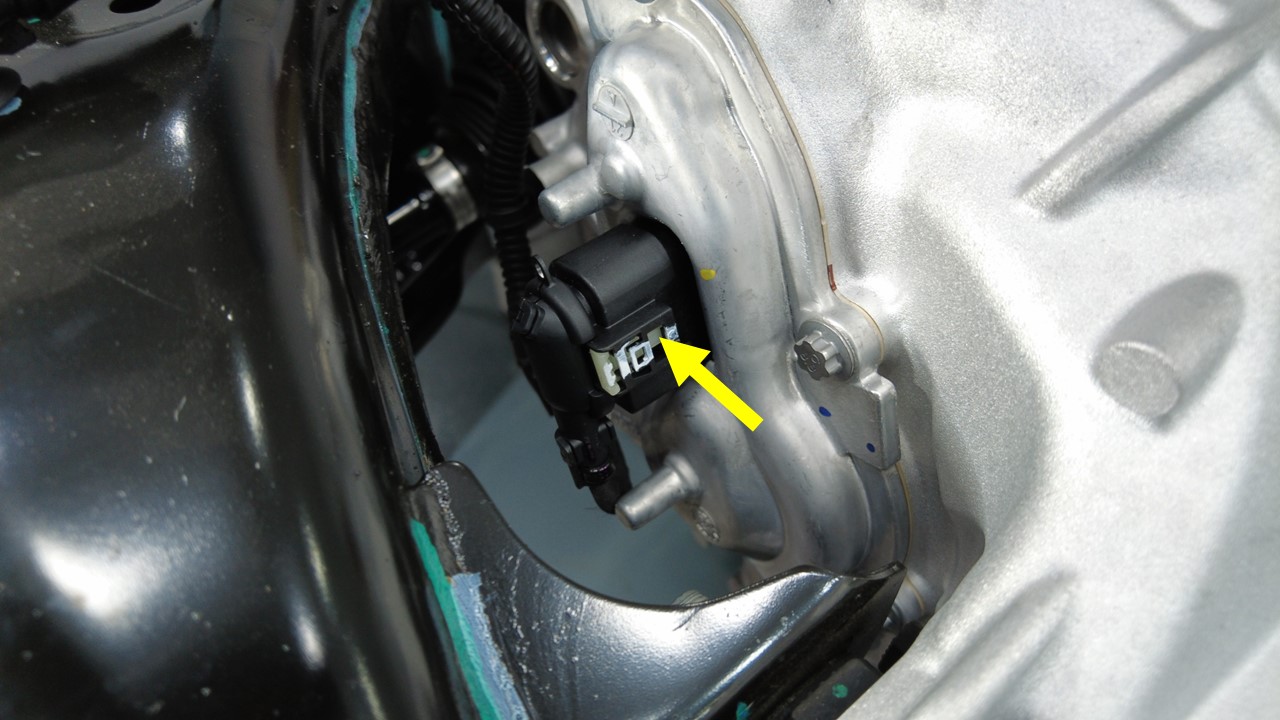

  22. 断开解析器连接器

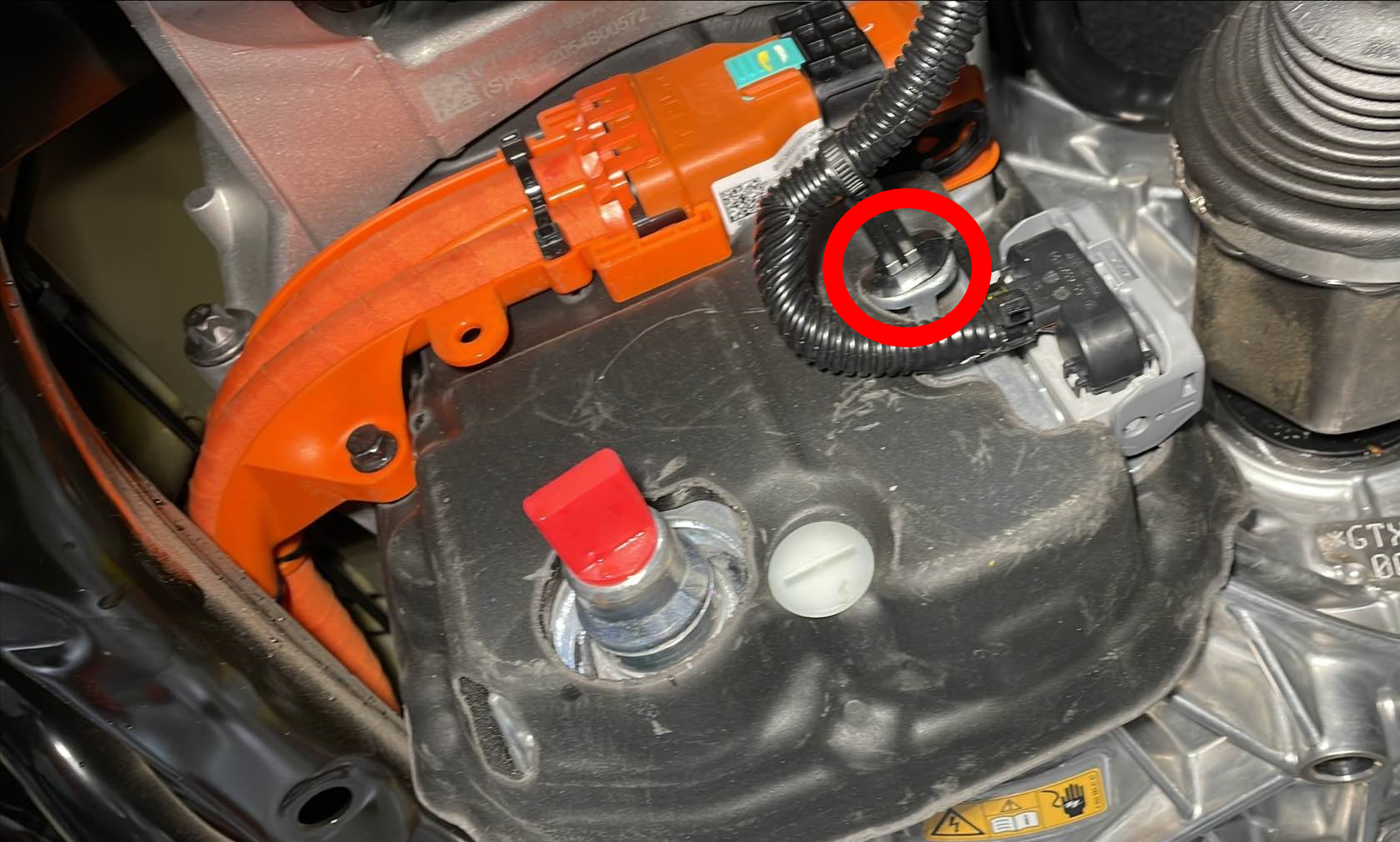

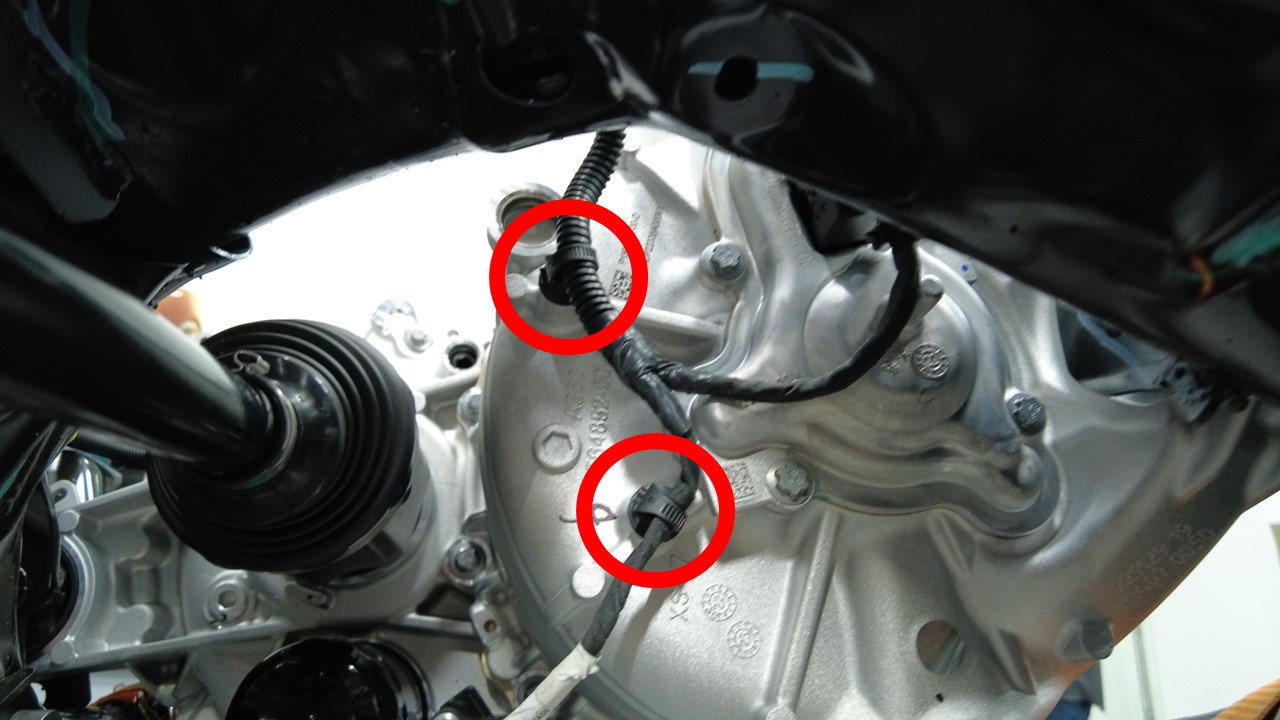

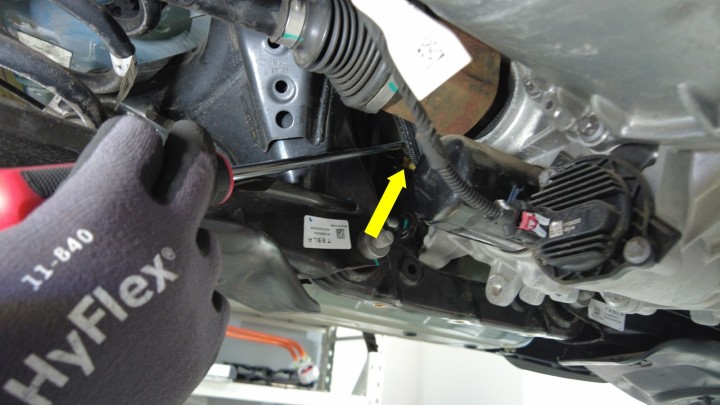

  23. 使用卡子撬具将卡子（2 个）从后驱动电机上松开。

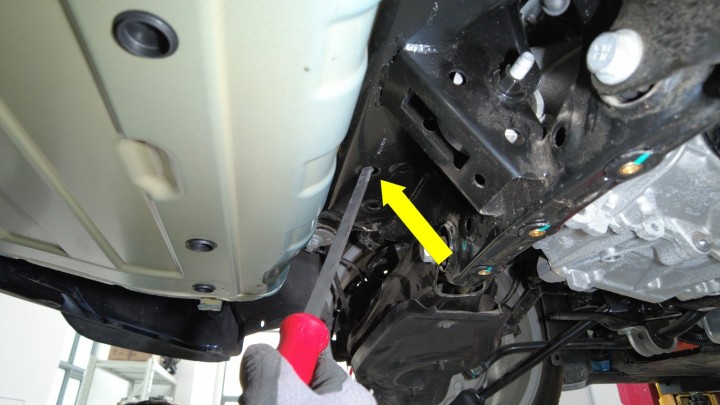

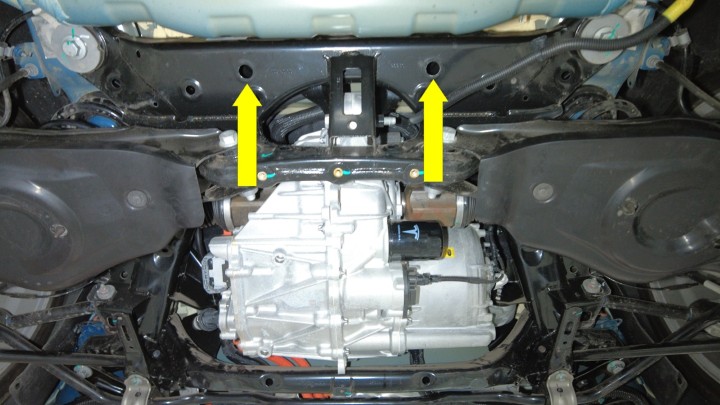

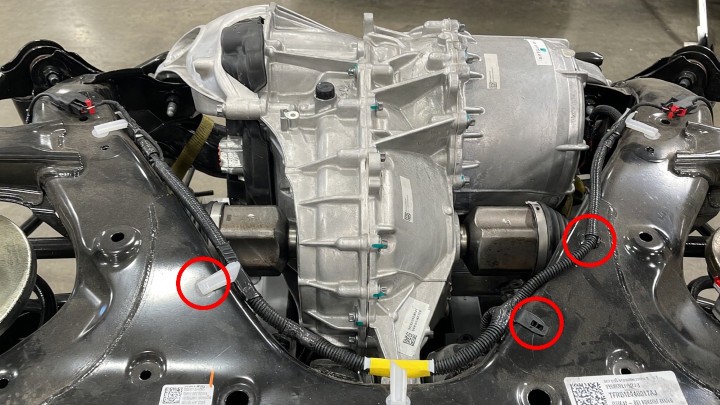

  24. 松开将副车架线束固定到后副车架顶部的夹子（4 个）。
    注

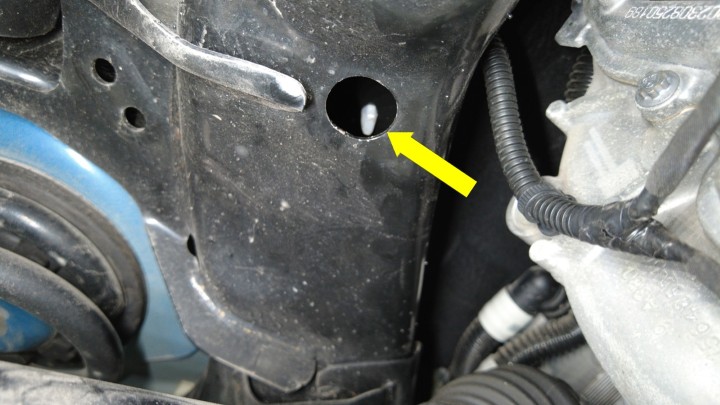

    将撬杆插入维修孔，向上撬动线束夹，以将其松开。拆下底部的三个夹子和顶部的一个夹子。

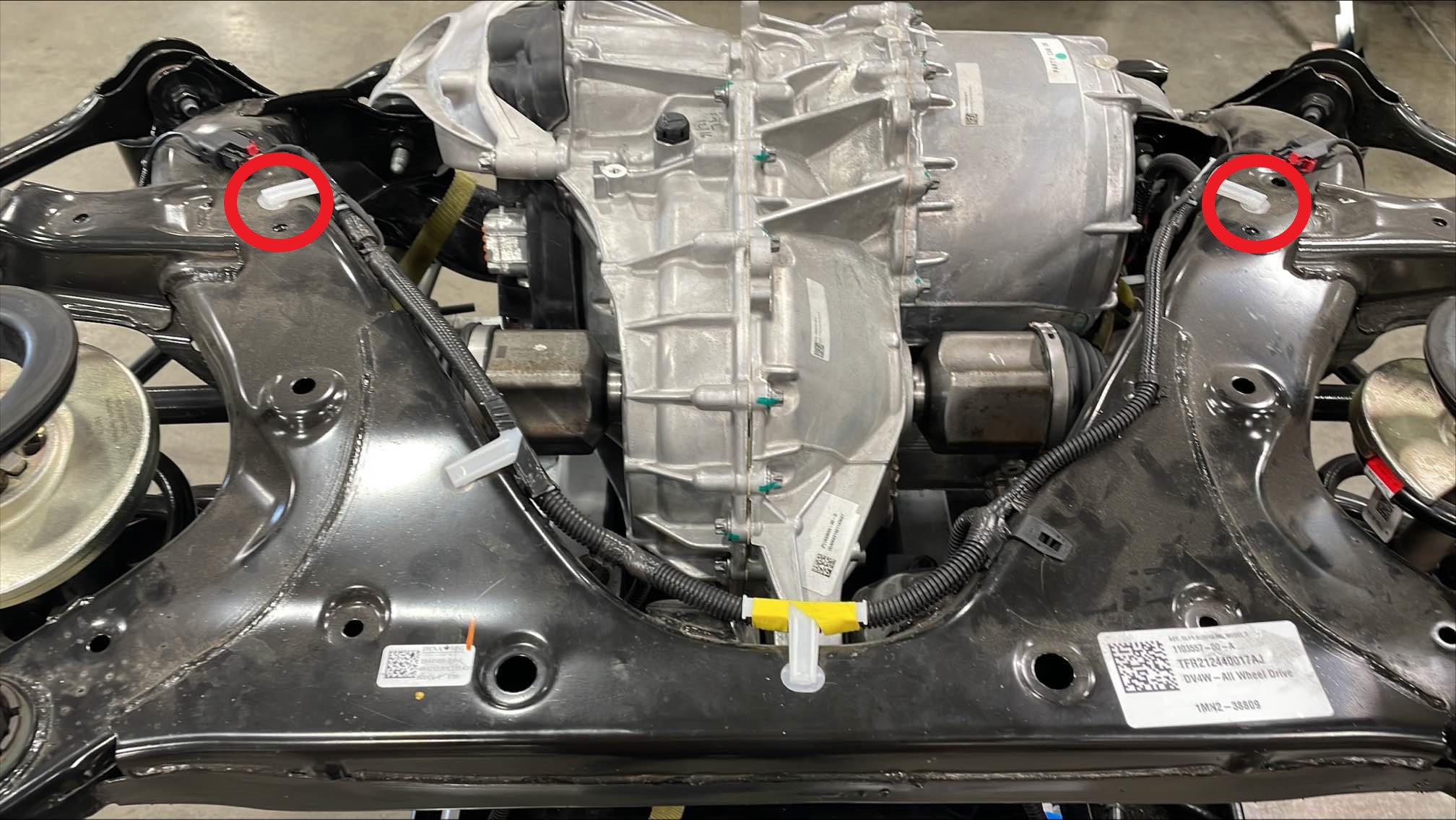

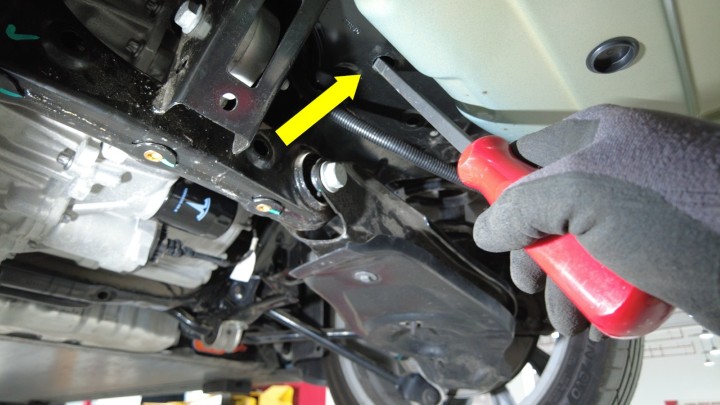

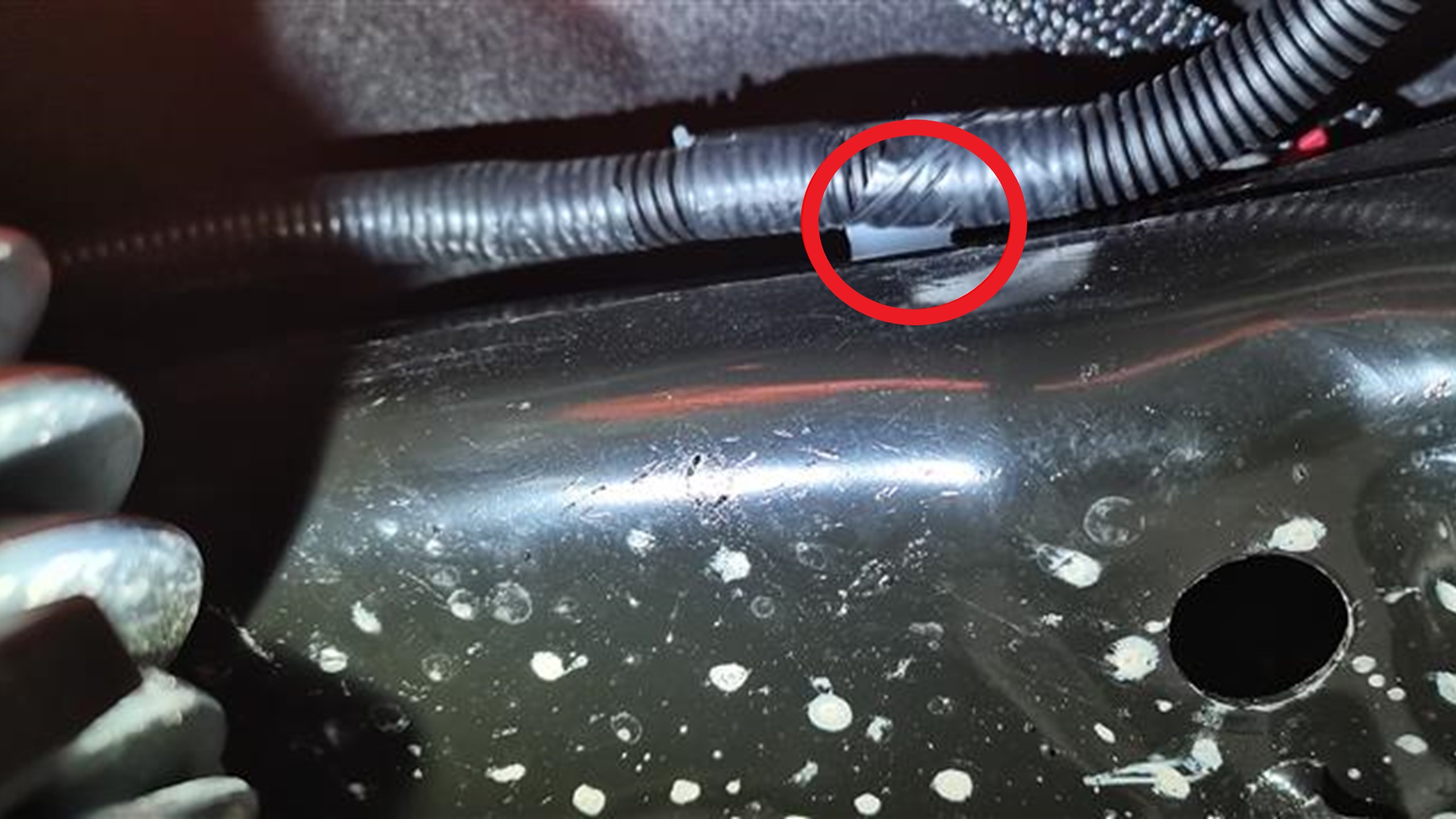

  25. 松开将副车架线束固定到副车架左右侧的夹子（2 个）。
    注

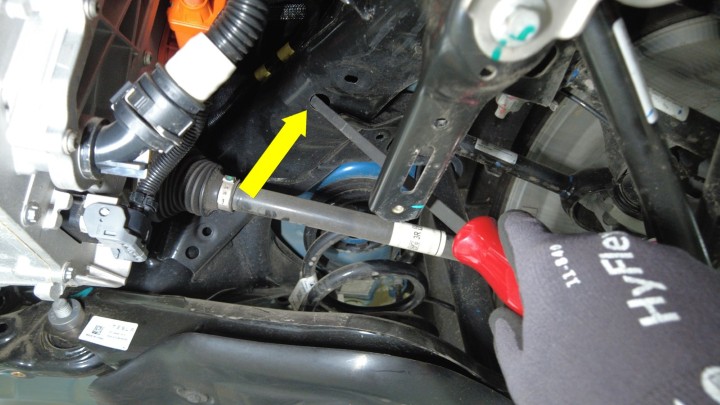

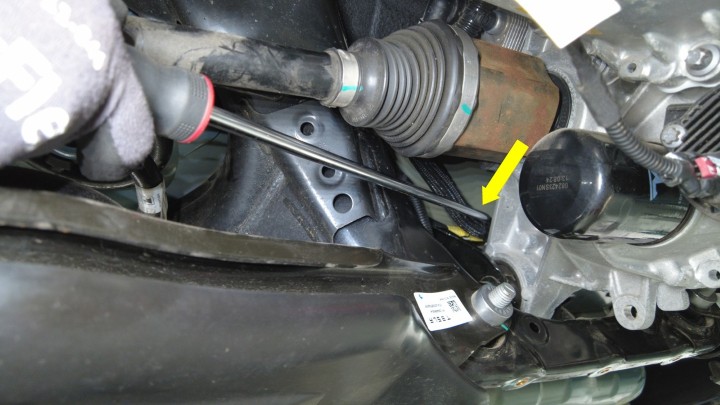

    将长撬杆插入后副车架两侧的维修孔内，以松开并拆下卡子。

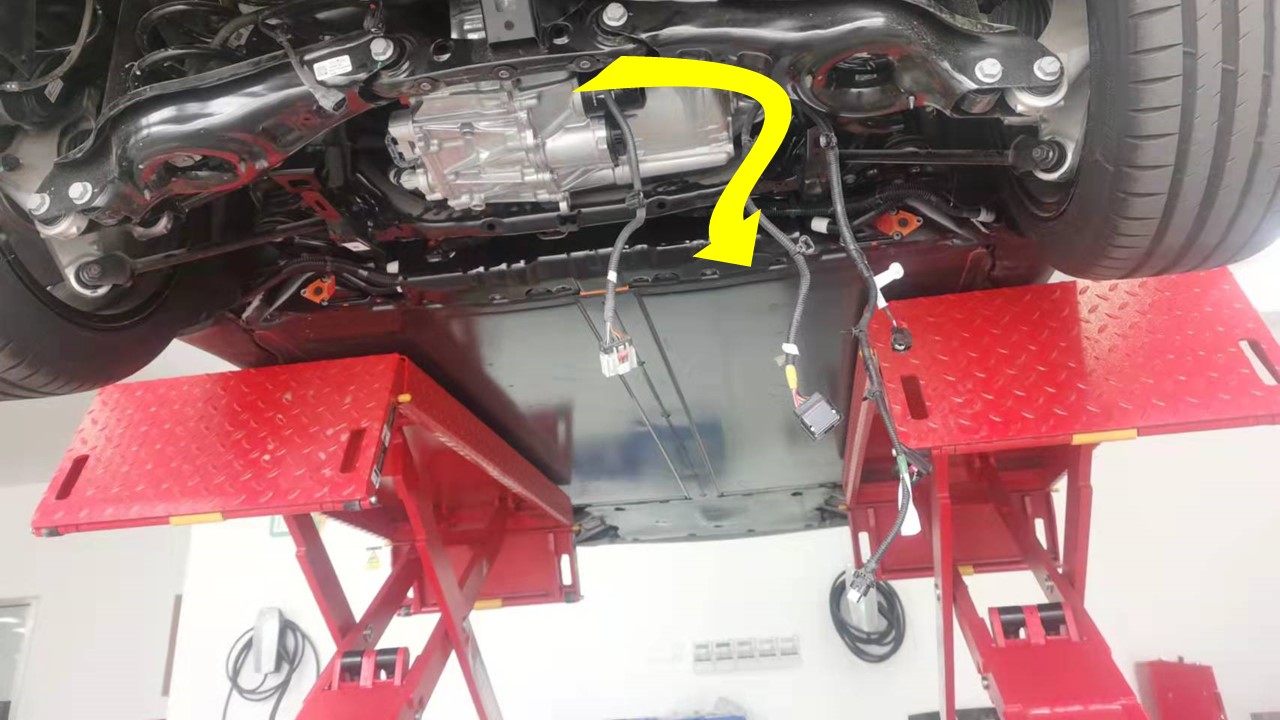

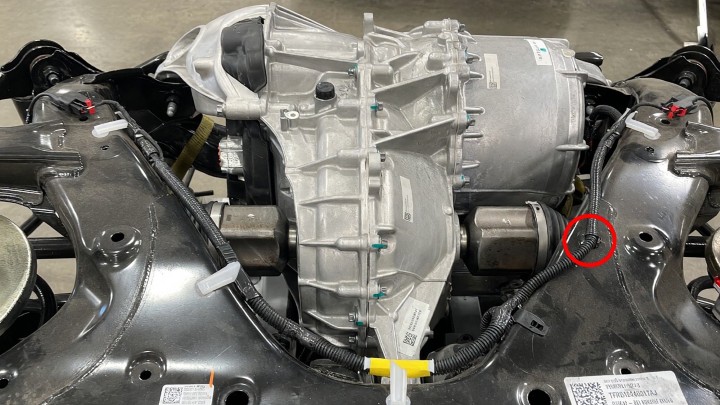

  26. 将线束从副车架总成上拆下。
    注
    将线束从后驱动电机 (RDU) 与副车架之间的空隙中取出，然后从左至右将其拆下。

安装

  1. 将前副车架线束放置在前副车架上，然后将前副车架线束夹（2 个）沿前副车架左右紧固好。
  2. 安装将副车架线束固定到后副车架顶部的夹子（4 个）。
    注
    根据维修孔确定夹子的安装位置，然后对齐并牢固安装夹子。必要时可寻求协助。
  3. 紧固后驱动电机上的卡子（2 个）。
  4. 连接解析器连接器
  5. 紧固机油泵连接器。
  6. 固定后驱动电机逻辑连接卡子。
  7. 紧固后驱动电机 (RDU) 逻辑连接器
    注
    请勿使冷却液进入此连接器；必要时可以将连接器移至一旁。
  8. 将右副车架线束夹安装到车身上。

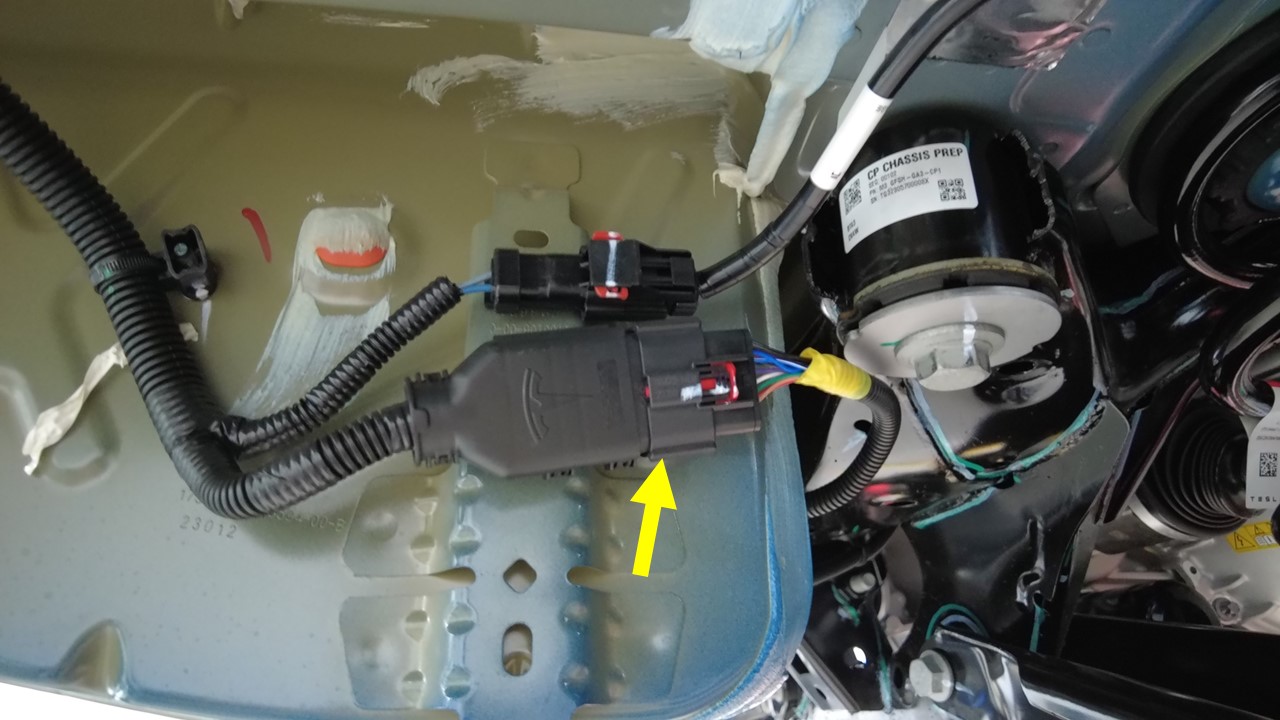

  9. 连接右副车架线束连接器。
  10. 连接左后轮毂转速传感器线束。
  11. 连接右后轮毂转速传感器连接器。
  12. 将后饰板扩散器放置在车辆上，然后紧固将后饰板扩散器固定到后饰板上的锁片（10 个）。
  13. 紧固将后饰板线束固定到后饰板扩散器的定位钩（2 个）。
  14. 安装将后饰板扩散器固定到后饰板内侧的螺栓（2 个）。
    3 Nm (2.2 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  15. 安装将线束固定到行人警示扬声器的夹子。
  16. 将电气连接器连接到行人警示扬声器。
  17. 完全升起车辆，然后将举升机降至锁止位。
    警告

    务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾。

    确保车门周围无其他物体。

  18. 安装将后饰板扩散器固定到后饰板外侧边缘的螺栓（6 个）。
    3 Nm (2.2 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  19. 在将后扩散器固定到车辆的螺栓（4 个）螺纹上涂抹一小滴 Loctite 222。
    4 Nm (2.9 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  20. 安装将左后轮拱内衬固定到后饰板的卡子（3 个），然后对右侧重复此步骤。
    图 2. 左侧如图所示，右侧类似
  21. 安装后流线型护板。请参阅 流线型护板 - 后底板 ((拆卸和更换))。
  22. 安装左后和右后轮毂。请参阅 轮毂总成（拆卸和安装）。
  23. 连接低压电池电源。请参阅 低压电源 - 锂离子（断开和连接）。
  24. 升起左侧前车窗并关闭左侧前车门。
  25. 将举升臂从车辆下方移走。
