左前门总成 ((拆卸和更换))

校正代码 1010025022 FRT 1.32 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

2023 年 12 月 11 日：更新了校正代码。
2024 年 1 月 24 日：针对“使用带肩/锥形螺栓无法成功调整的情况”添加了一项说明。

设备：

1454796-00-A 车窗开关工具套件
1079485-00-A 3/8 英寸爪型开口扳手套件

表 1. 扭矩规格：左前门总成 ((拆卸和安装))
描述	扭矩值	推荐工具	重复使用/更换	备注
将左前车门限位器固定到车辆的螺栓	24 Nm (17.7 lbs-ft)	13 毫米回旋头棘轮组合扳手 13 mm 套筒	重复使用
将铰链固定到左前车门的螺栓（4 个）	27 Nm (19.9 lbs-ft)	10 毫米 12 点组合扳手回旋头棘轮/回旋头扭矩扳手 3/8 英寸爪形扩口扳手套件 - 1079485-00-A	重复使用

拆卸

打开 LH 前车门，降下 LH 前车窗。
拆卸前备箱后部挡板。请参阅后裙板总成 ((拆卸和更换))。
拆卸左侧车门饰板。请参阅车门饰板总成，左前 ((拆卸和更换))。
拆卸左前车门外侧密封条总成。请参阅前门密封条 - 左前门外密封条总成 - 黑色 ((拆卸和更换))。
拆下 LH 前门内侧密封条。请参阅左前门内侧密封件 ((拆卸和更换))。
将次密封条从左前车门上拉离。请参阅左前门次密封件 ((拆卸和更换))。

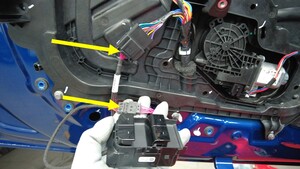

将车窗开关专用工具 (1454796-00-A) 连接到左前车门线束。
拆卸左侧车门玻璃。请参阅左前门玻璃 ((拆卸和更换))。
断开车窗开关专用工具。
断开低压电池电源。请参阅低压电池 - 锂离子（断开和连接）。
拆卸左前外后视镜总成。请参阅左后视镜总成 ((拆卸和更换))。
拆下 LH 前门封闭板。请参阅左前车门封闭板总成 ((拆卸和更换))。
拆卸左前车门车窗升降器。请参阅左前门车窗升降器 ((拆卸和更换))。
拆下 LH 前车门闩锁。请参阅车门闩锁，左前，基础版 ((拆卸和更换))。
拆卸左前车门外把手。请参阅左前门把手外侧，被动 ((拆卸和更换))。
拆下 LH 前车门限位器。请参阅前部限位器密封件 ((拆卸和更换))。
拆卸驾驶位脚部空间盖板。请参阅驾驶位脚部空间盖板总成 ((拆卸和更换))。
拆卸仪表板左侧端盖。请参阅仪表板端盖，左 ((拆卸和更换))。
拆下左侧 A 柱下部总成。请参阅 A 柱下部总成，左 ((拆卸和更换))。

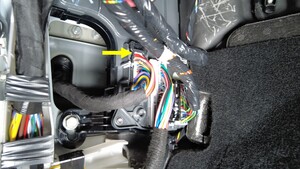

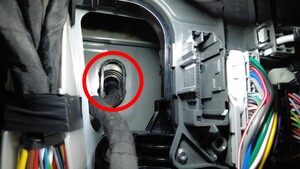

从左侧车身控制器上断开 J7 左前车门连接器。

注
松开锁片，然后将连接器拆下。注意连接器的颜色和位置。

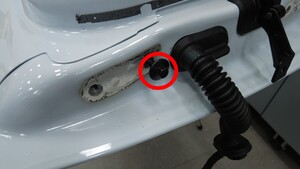

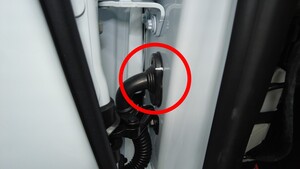

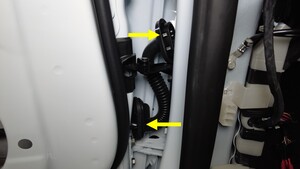

使用塑料饰板工具松开索环，然后将左前车门线束从 A 柱区域拆下。

注

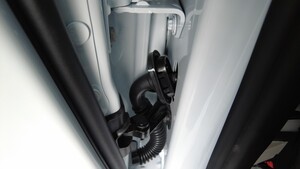

推动线束穿过 A 柱区域隔板。

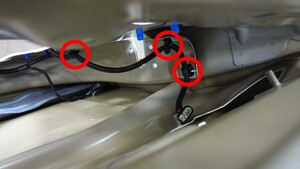

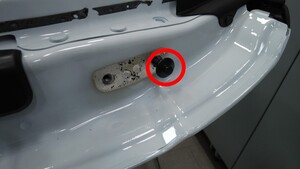

使用卡子撬具松开用于紧固左前车门电气线束的夹子（9 个）。

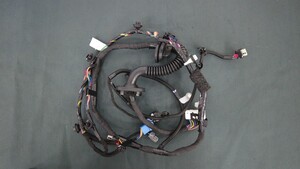

将左前车门线束从车门总成侧拆下。

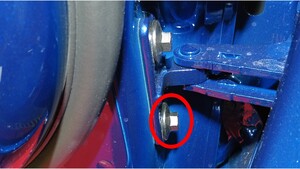

拆卸将铰链固定到左前车门的下部螺栓（2 个），然后松开将铰链固定到车门的上部螺栓（2 个）。
TIp
推荐使用以下工具

10 毫米 12 点组合扳手

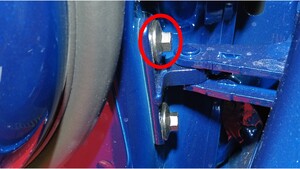

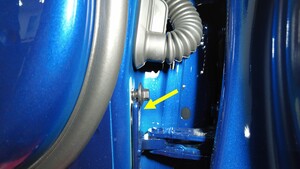

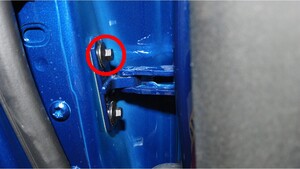

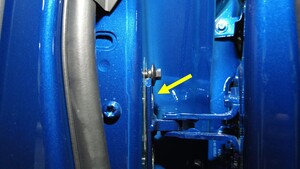

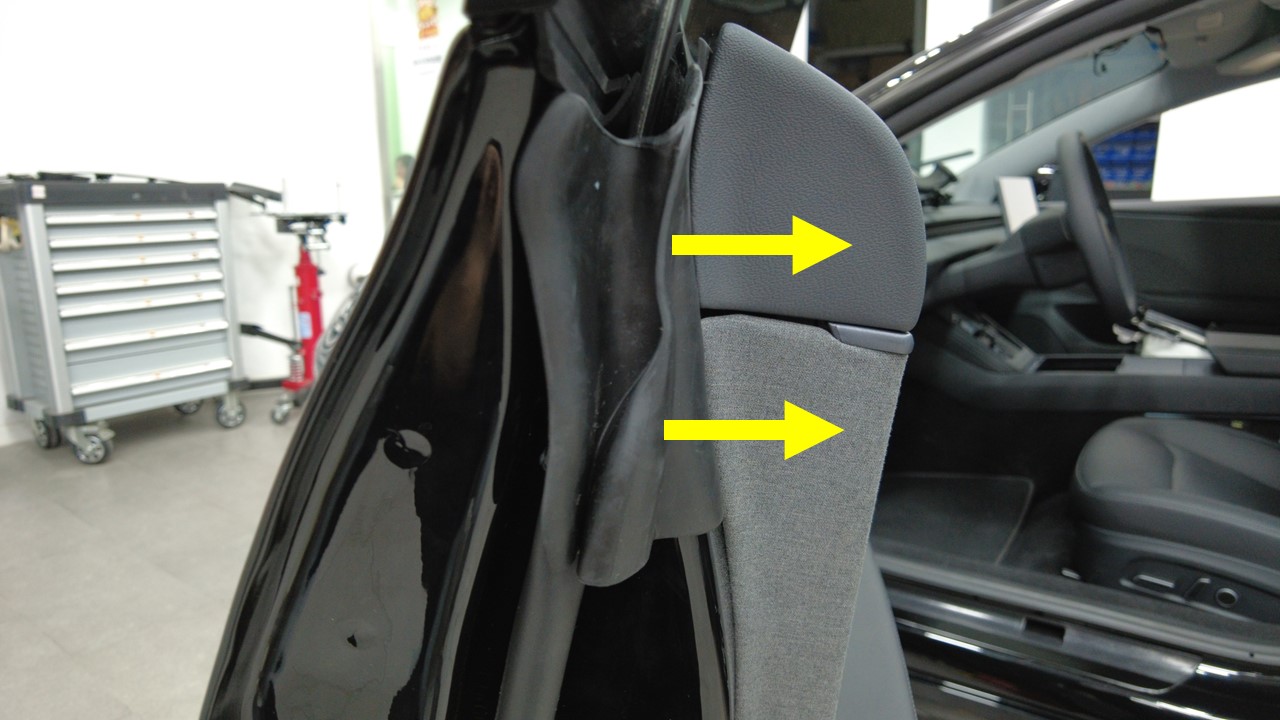

图 1. 用于紧固铰链的下部螺栓

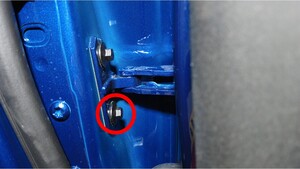

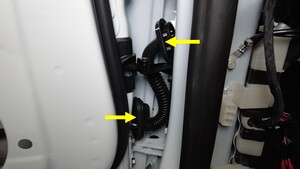

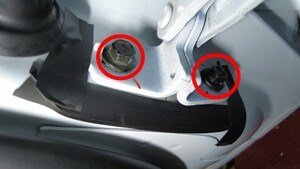

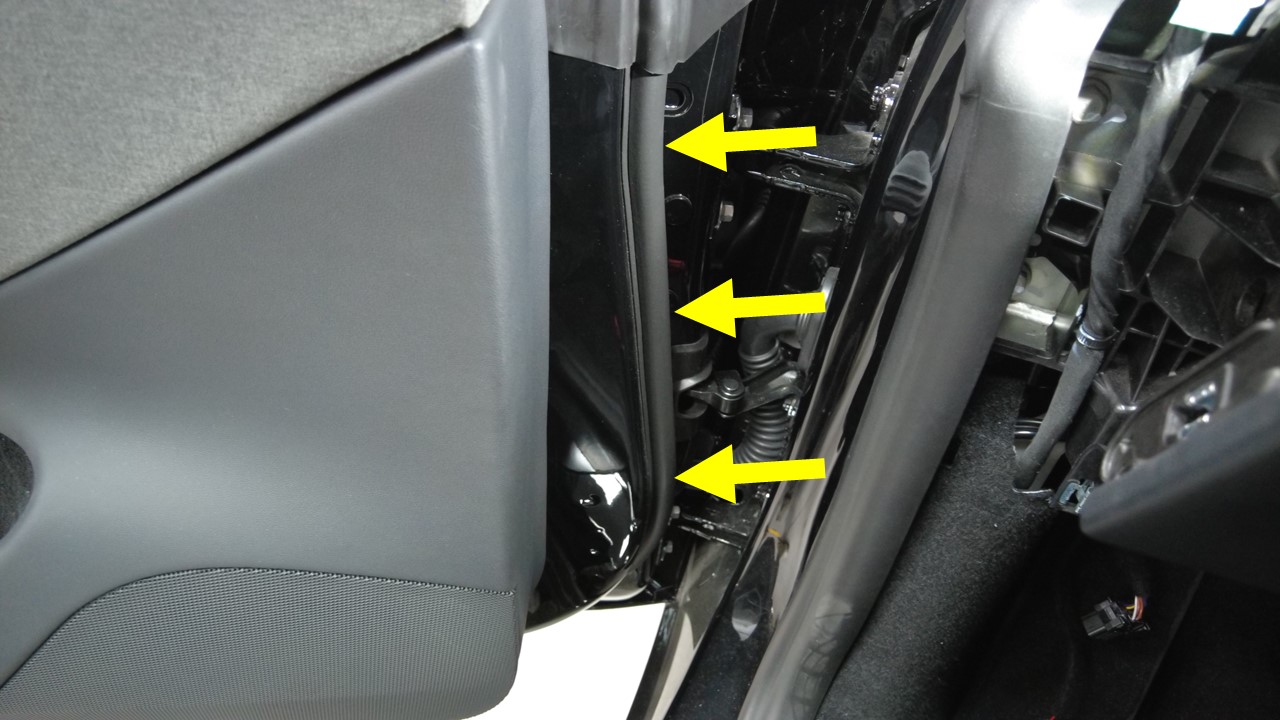

图 2. 用于紧固铰链的上部螺栓

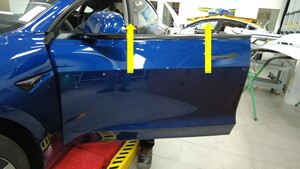

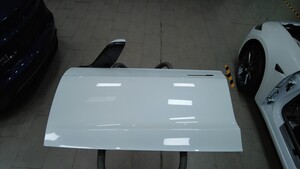

在协助下，将左前车门提起并从车辆上拆下。

安装

警告

根据本程序安装底漆件时，请在安装并喷涂零件前向所有缝隙涂敷填缝剂。更多相关信息，请参阅“碰撞维修”手册。

手动预装将铰链固定到左前车门的上部螺栓（2 个），以便安装。
在协助下，将左前车门总成安装到车辆上。

注
将螺栓对齐到安装位。
手动拧紧将铰链固定到左前车门的螺栓（4 个）。
注

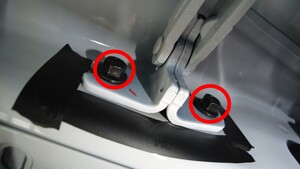

将铰链与之前粘贴在车门上的胶带对齐。
TIp
推荐使用以下工具

10 毫米 12 点组合扳手

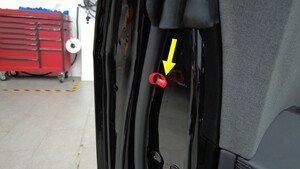

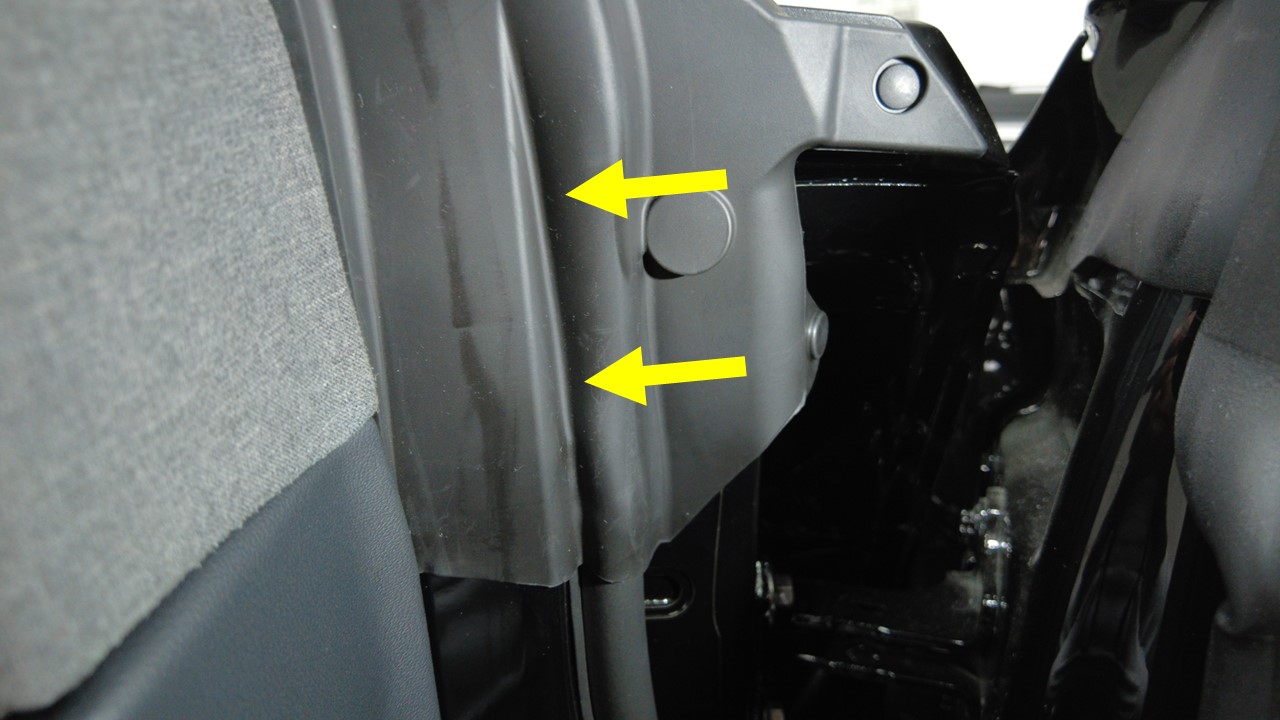

使用异丙醇 (IPA) 湿巾清洁即将安装次密封条的区域，等待异丙醇风干 1 分钟。

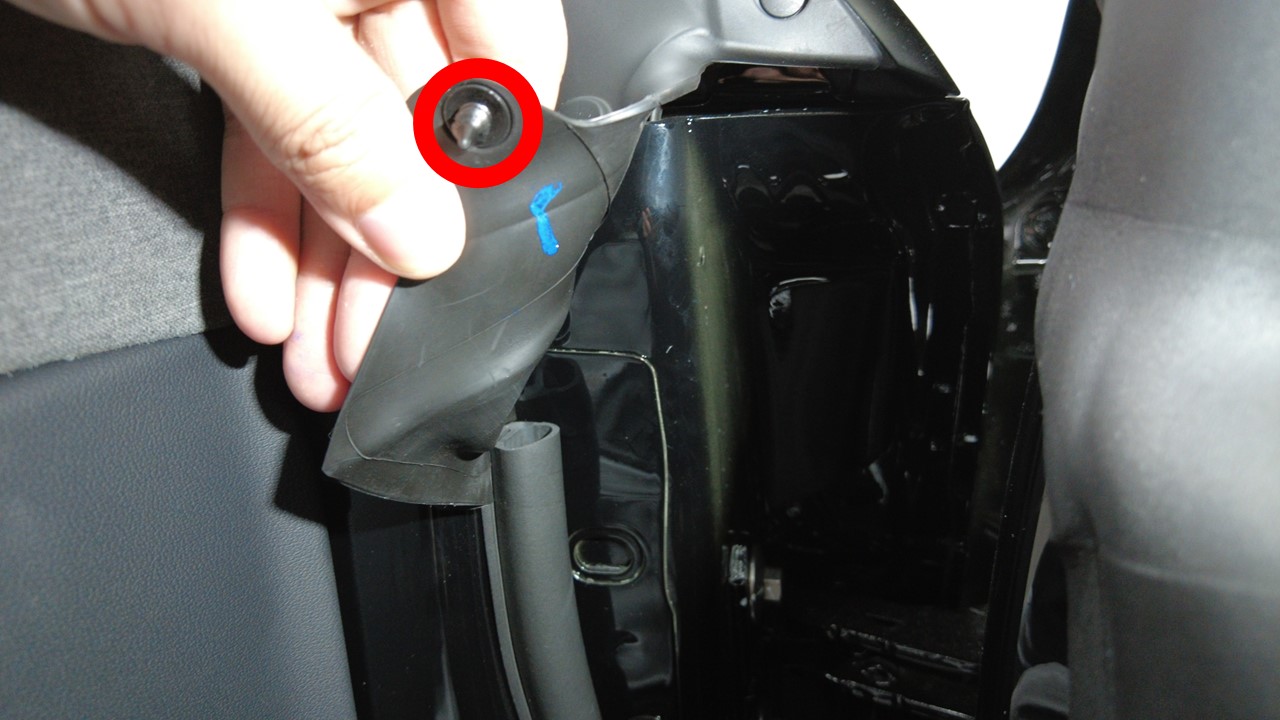

揭下密封条末端的胶衬，然后将密封条放置到车门上。

注

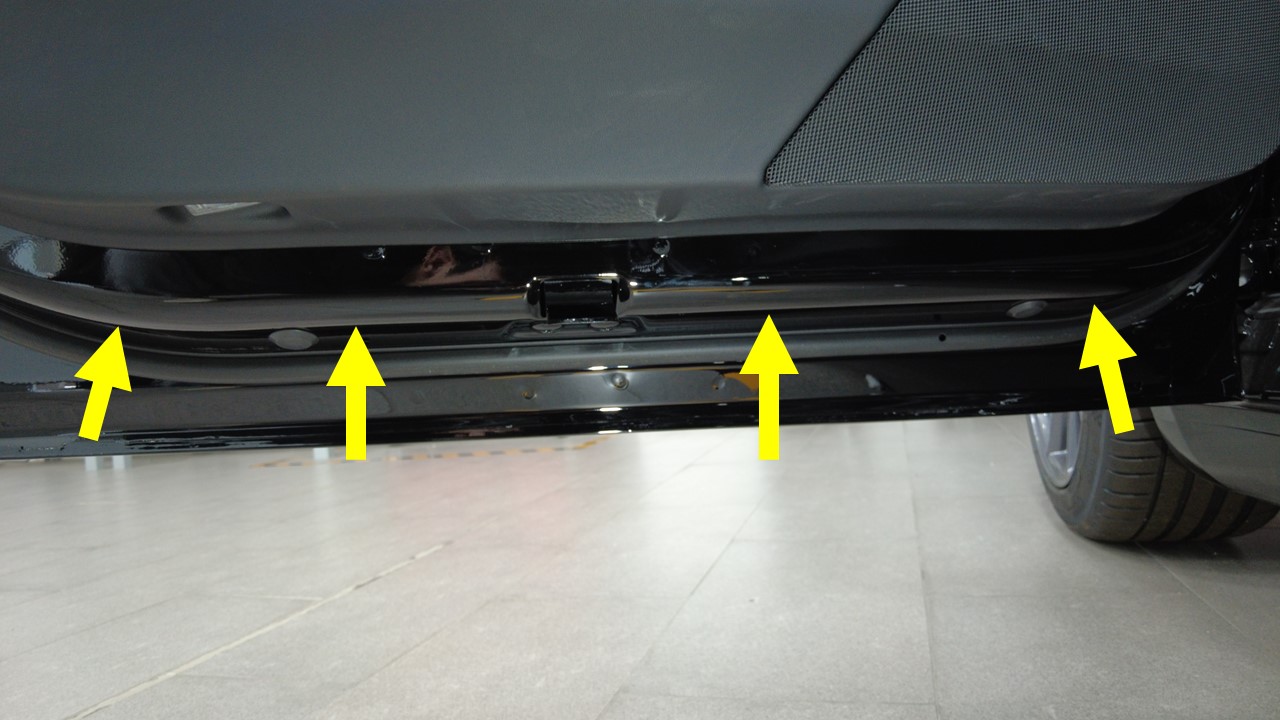

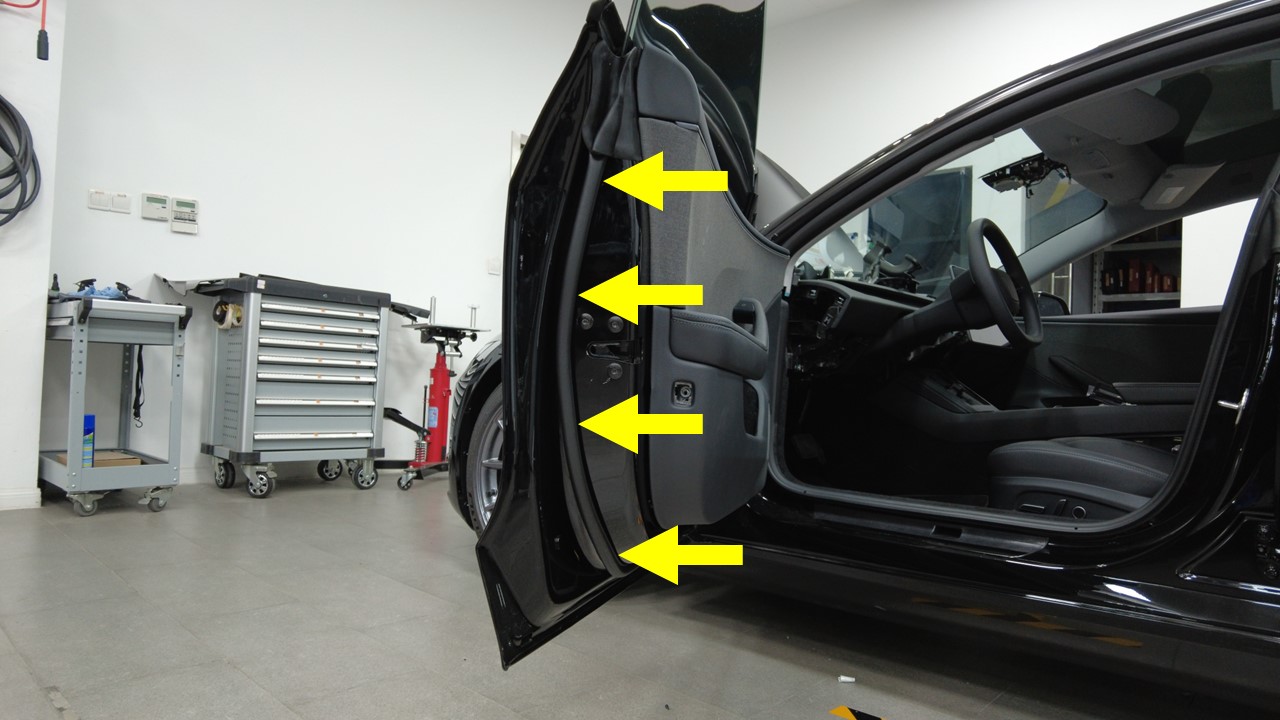

确保密封条上的排水孔位于车门底部。确保两个边缘均在内侧密封条和玻璃滑槽密封条切割槽下方。确保密封条开口边缘面向车门内侧。
将左前车门线束放置在车门总成上。

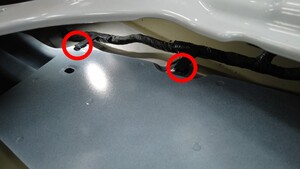

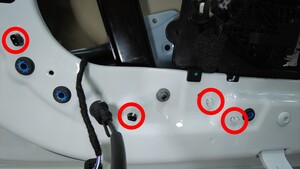

安装用于固定左前车门电气线束的夹子（9 个）。

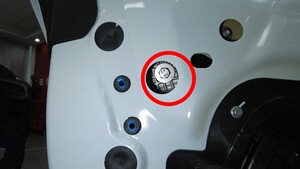

将线束穿过车门总成送入驾驶室，然后将索环安装到车身上。

注

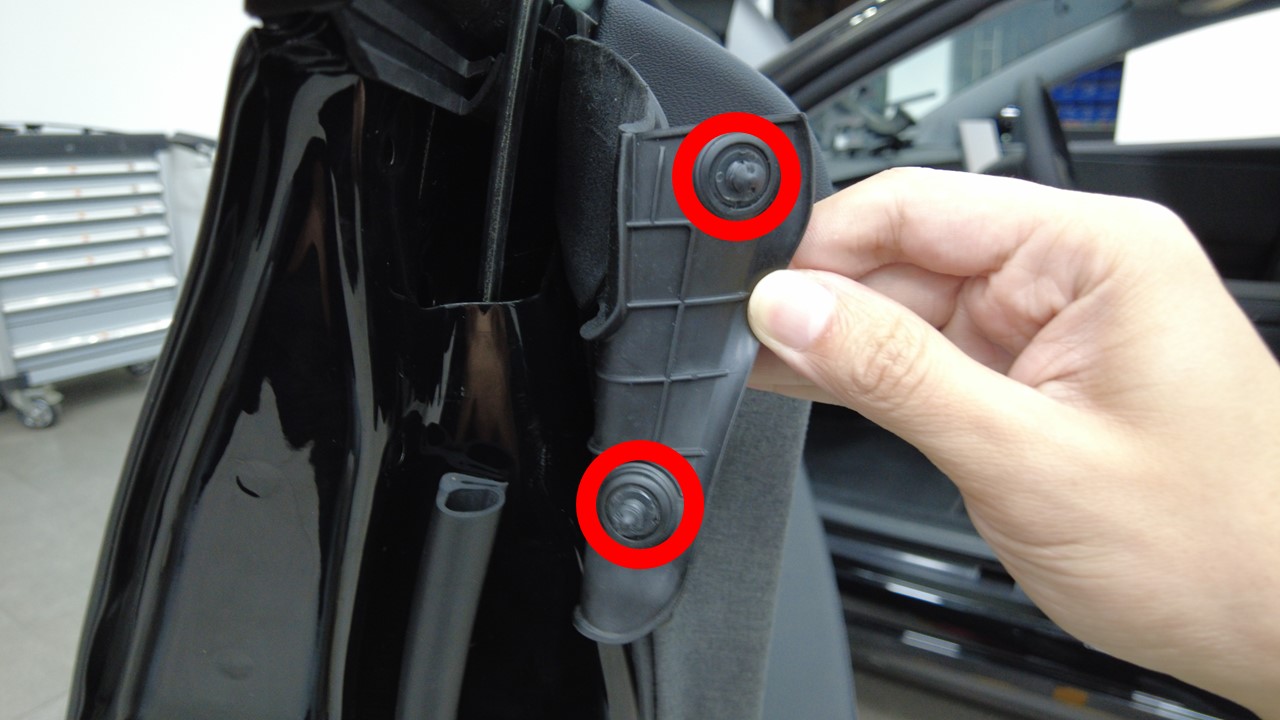

安装前，请先确认密封条已沿黑色卡子完全就位。
将 J7 左前车门连接器连接到左侧车身控制器上。

注
将连接器放置到位，然后接合锁。
安装左前车门外把手。请参阅左前门把手外侧，被动 ((拆卸和更换))。
安装左前车门闩锁。请参阅车门闩锁，左前，基础版 ((拆卸和更换))。
安装 LH 前车门限位器。请参阅前部限位器密封件 ((拆卸和更换))。
安装左前车门车窗升降器。请参阅左前门车窗升降器 ((拆卸和更换))。
安装 LH 前门封闭板。请参阅左前车门封闭板总成 ((拆卸和更换))。
安装左前车门外侧密封条总成。请参阅前门密封条 - 左前门外密封条总成 - 黑色 ((拆卸和更换))。
安装 LH 前门内侧密封条。请参阅左前门内侧密封件 ((拆卸和更换))。
安装左前外后视镜总成。请参阅左后视镜总成 ((拆卸和更换))。
小心地将左前车门玻璃放回原位，然后手动拧紧新的螺纹胶螺栓（2 个）(1101805-00-B)。

注
确保隔离夹下降至升降器之上。如有必要，可进行调整。
连接低压电池电源。请参阅低压电池 - 锂离子（断开和连接）。
关闭左前车门并检查间隙和齐平度。

注
如果使用带肩/锥形螺栓无法成功调整，请将选用的带肩/锥形螺栓更换为 1063260-00-C；如有必要，可调整左前车门。请参阅 CVIS 了解当前规格。
紧固将铰链固定到左前车门的螺栓（4 个）。
27 Nm (19.9 lbs-ft)
TIp
推荐使用以下工具

回旋头棘轮/回旋头扭矩扳手

3/8 英寸爪形扩口扳手套件 - 1079485-00-A
安装左侧车门玻璃。请参阅左前门玻璃 ((拆卸和更换))。
安装 LH 前车门路面照明灯。请参阅左前门迎宾灯 ((拆卸和更换))。
安装 LH 前门饰板。请参阅车门饰板总成，左前 ((拆卸和更换))。
安装左侧 A 柱下部总成。请参阅 A 柱下部总成，左 ((拆卸和更换))。
安装左侧仪表板端盖板。请参阅仪表板端盖，左 ((拆卸和更换))。
安装驾驶位脚部空间盖板。请参阅驾驶位脚部空间盖板总成 ((拆卸和更换))。
安装前备箱后挡板。请参阅后裙板总成 ((拆卸和更换))。
校准车窗。请参阅车窗升降器（重新校准） (Maintenance)。
升起 LH 前车窗并关闭 LH 前车门。
