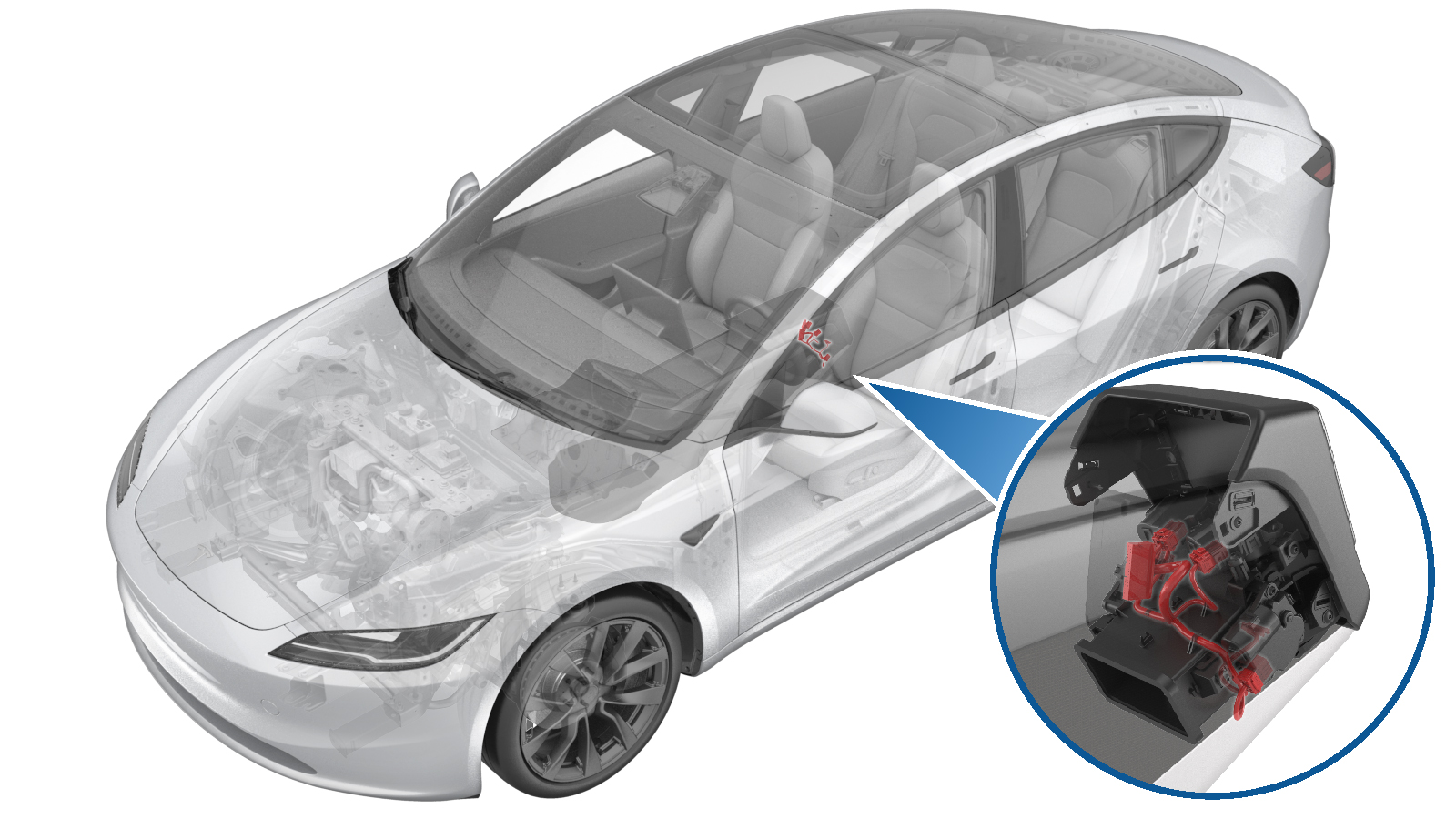

中控台延展线束 ((拆卸和更换))

校正代码 1701080042 FRT 0.42 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 打开所有四个车门，降下所有四个车窗。
  2. 拆卸中控台手机托盘。请参阅电话托盘（卡夹型） ((拆卸和更换))。
  3. 拆卸中控台后端面板。请参阅中控台后端面板总成 ((拆卸和更换))。
  4. 拆卸中控台左后和右后侧面板。请参阅中控台后侧面板，左，总成 ((拆卸和更换))。
  5. 拆卸中控台左前和右前侧面板。请参阅中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。
  6. 拆卸中控台左右曲棍球杆。请参阅装饰饰板 - 中控台（卡扣固定式手机托盘)-左侧 ((拆卸和更换))。
  7. 断开低压电源。请参阅低压电池 - 锂离子（断开和连接）。
  8. 拆卸中控台后端模块。请参阅中控台后端模块总成（卡扣固定手机支架） ((拆卸和安装))。

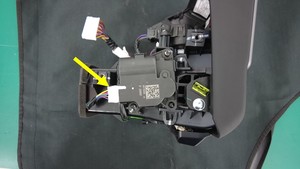

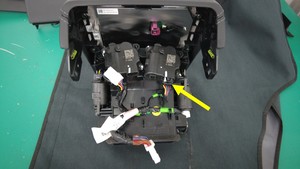

  9. 断开右侧垂直传动装置连接器上的电气线束。

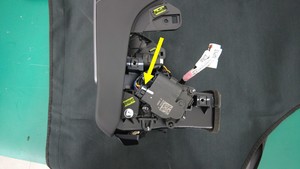

  10. 断开左侧垂直传动装置连接器上的电气线束。

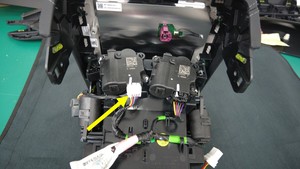

  11. 断开右侧水平传动装置连接器上的电气线束。
  12. 断开左侧水平传动装置连接器上的电气线束。

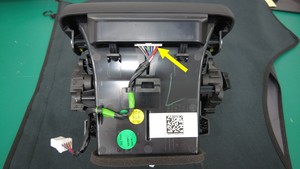

  13. 断开 USB 连接器上的电气线束。

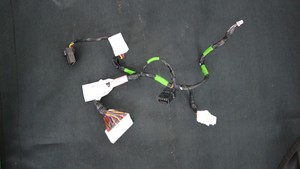

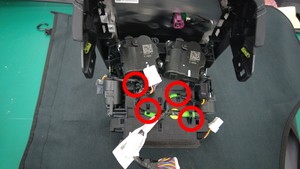

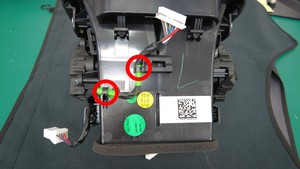

  14. 松开将扩展线束固定到后端模块总成的卡子（6 个），然后将中控台扩展线束从后端模块总成上拆下。

安装

  1. 安装将中控台扩展线束固定到后端模块总成的卡子（6 个）。
  2. 将电气线束连接到 USB 连接器。
  3. 将电气线束连接到左侧水平传动装置连接器。
  4. 将电气线束连接到右侧水平传动装置连接器。
  5. 将电气线束连接到左侧垂直传动装置连接器。
  6. 将电气线束连接到右侧垂直传动装置连接器。
  7. 安装中控台后端模块。请参阅中控台后端模块总成（卡扣固定手机支架） ((拆卸和安装))。
  8. 连接低压电源。请参阅低压电池 - 锂离子（断开和连接）。
  9. 安装中控台左右曲棍球杆。请参阅装饰饰板 - 中控台（卡扣固定式手机托盘)-左侧 ((拆卸和更换))。
  10. 安装中控台左前和右前侧面板。请参阅中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。
  11. 安装中控台左后和右后侧面板。请参阅中控台后侧面板，左，总成 ((拆卸和更换))。
  12. 安装中控台后端面板。请参阅中控台后端面板总成 ((拆卸和更换))。
  13. 安装中控台手机托盘。请参阅电话托盘（卡夹型） ((拆卸和更换))。
  14. 升起所有车窗，关闭所有车门。
