玻璃 - 车顶 ((拆卸和更换))

校正代码 1020020012 FRT 1.08 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-08-05: 添加了变更车顶玻璃配置类型的步骤。
  • 2026-06-01: 添加了“使用 Spider 工具时，将电钻调节钮设置到 1”的警告。
  • 2024-12-10: 添加了新的有关“安装前玻璃检查服务要求”的注意事项。
  • 2024 年 3 月 26 日：将聚氨酯涂层宽度从 13 毫米更新为 12.5 毫米，高度从 23 毫米更新为 20 毫米。
警告
安装新的玻璃部件（挡风玻璃、车顶、车门以及固定玻璃）前必须进行检查，以确保满足 Tesla 内部质量标准。开始本程序前请先执行安装前玻璃检查中所述检查。
设备：
  • 1571168-00-A WRD Spider 3 玻璃拆卸套件
  • 1126456-00-A 电动钻头

拆卸

  1. 打开所有车门，降下所有车窗。
  2. 粘贴遮蔽胶带，以保护车辆上的涂漆。
  3. 测量并记录固定车顶玻璃与风挡玻璃、车身侧面和背光灯玻璃之间的间隙。
    注
    将依照测量所得的间隙数据安装固定车顶玻璃。
  4. 准备 WRD Spider 3 玻璃拆卸套件 (1571168-00-A)。

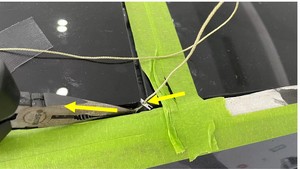

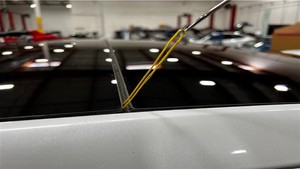

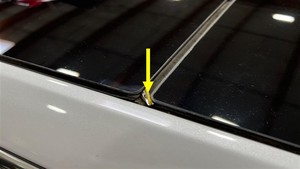

  5. 将线固定在穿线器上，然后将穿线器推进车顶固定玻璃总成左侧后角的聚氨酯内。
    警告
    切勿损坏顶篷总成和外部车漆。

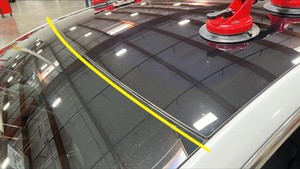

  6. 将线从穿线器工具上松开，然后将线缠绕在车顶固定玻璃总成外部。
    注
    确保穿过玻璃的线足够长，且线位于玻璃下方。

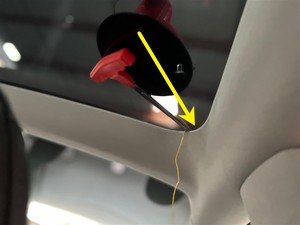

  7. 将尼龙绳的一端插入穿线器工具的孔中，然后将尼龙绳拉入车身内部。
    注
    穿线器工具应尽可能远地贴近玻璃一角，这样可以为尼龙绳尽可能留出更大穿过空间。

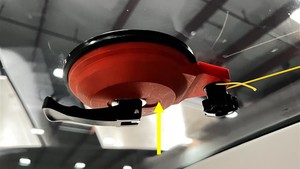

  8. 将锚固点固定到车顶固定玻璃总成内部，然后将线固定到锚固件上。
  9. 将线的内侧固定到 Spider 切割工具上。
    注
    按照 Spider 工具说明操作。将线穿过切割工具的开口，然后打结将线固定到位。如果轴的转动方向不正确，切割工具将损坏。

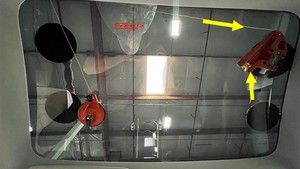

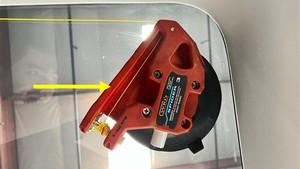

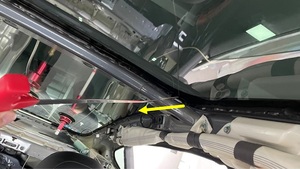

  10. 将 Spider 切割工具固定到车顶固定玻璃总成内侧。
    注
    注意切割线的方向。确保线缠绕在大滑轮上并保持 90 度角。

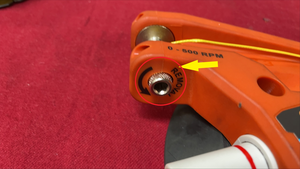

  11. 将角向起子安装到电钻上，然后将电钻调节钮设置到 1。
    警告
    未将电钻调节钮设置到 1 可能会造成严重伤害。
  12. 使用电钻旋转切割工具主轴。开始沿玻璃切割聚氨酯。
    警告
    务必在将电钻调节钮设置到 1 后，再开始切割挡风玻璃。否则可导致严重伤害。
    警告
    切割玻璃总成时，请佩戴合适的护目镜和手套。
    警告
    放置塑料护板以保护顶篷总成。
    警告
    谨慎操作，确保尼龙绳绕过固定销和车顶支架。如果尼龙绳卡在车顶支架中，尼龙绳会断裂。
    提示
    切割时，使用顶篷保护装置或塑料饰板工具将尼龙绳向上推。请勿用手操作。
    提示
    根据需要移动切割工具，注意使线保持 90 度角左右。如果尼龙绳卡住，回拉尼龙绳以将其从金属车顶支架上松开，也可以更改锚固点和切割工具的位置。

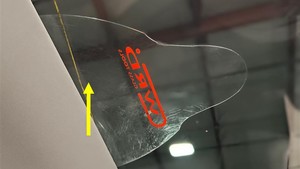

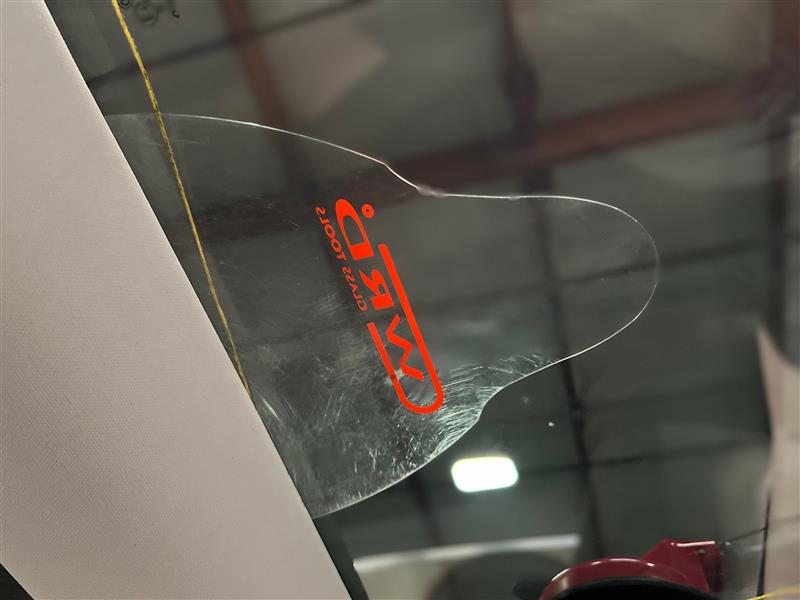

    图 1. 用于保护顶篷的塑料护板

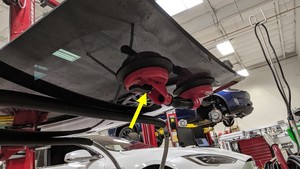

  13. 将吸盘放置在固定车顶玻璃的各角处 (x2)。
  14. 在协助下，将固定车顶玻璃从车辆上拆下。
  15. 将吸盘从固定车顶玻璃上拆下。
  16. 使用刮刀清理车身上的旧聚氨酯，然后使用异丙醇 (IPA) 湿巾擦拭车身，清洁表面。

安装

  1. 将吸盘放置在新固定车顶玻璃的各角处 (x2)。
  2. 使用异丙醇 (IPA) 清理固定车顶玻璃前侧边缘。待表面风干之后，再继续进行下一步。
  3. 使用异丙醇 (IPA) 湿巾清理车辆上的聚氨酯路径。待表面风干之后，再继续进行下一步。
  4. 沿着聚氨酯路径，在车身上以及拆卸固定车顶玻璃期间损坏的区域涂敷聚氨酯底漆。
    注
    等待底漆风干至少 2 分钟。
  5. 揭下车上的遮蔽胶带。
  6. 沿着原始路径在车身上涂敷聚氨酯。
    注
    确保聚氨酯涂层的三角交叉部分宽约 12.5 毫米，高约 20 毫米。
  7. 在协助下，把固定车顶玻璃放在车上。
    注
    将玻璃后侧的固定销与车身对齐。
  8. 依照拆卸固定车顶玻璃期间记录的间隙测量数据，将新固定车顶玻璃压入车身。
    注
    确保玻璃紧贴车身。
  9. 检查挡风玻璃、车身侧面和背光灯玻璃的间隙是否处于间隙测量数据范围内，并按需进行调整。
  10. 将吸盘从新固定车顶玻璃上拆下。
  11. 使用胶带暂时固定车顶玻璃。
  12. 按需重新放置挡风玻璃和背光灯玻璃。
    注
    按需喷涂玻璃清洁剂，以便润滑密封条。
  13. 待聚氨酯凝固后，揭下遮蔽胶带。
    警告
    在粘合剂制造商推荐的最短驶离时限内，不得驾驶车辆。Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要，请在车辆玻璃上粘贴胶带，按压固定，并告知客户 24 小时后方可揭下胶带。同时，告知客户在随后的 24 小时内，应避免高速驾驶，并躲避减速带。
  14. 启用“维护模式增强版”。请参阅。

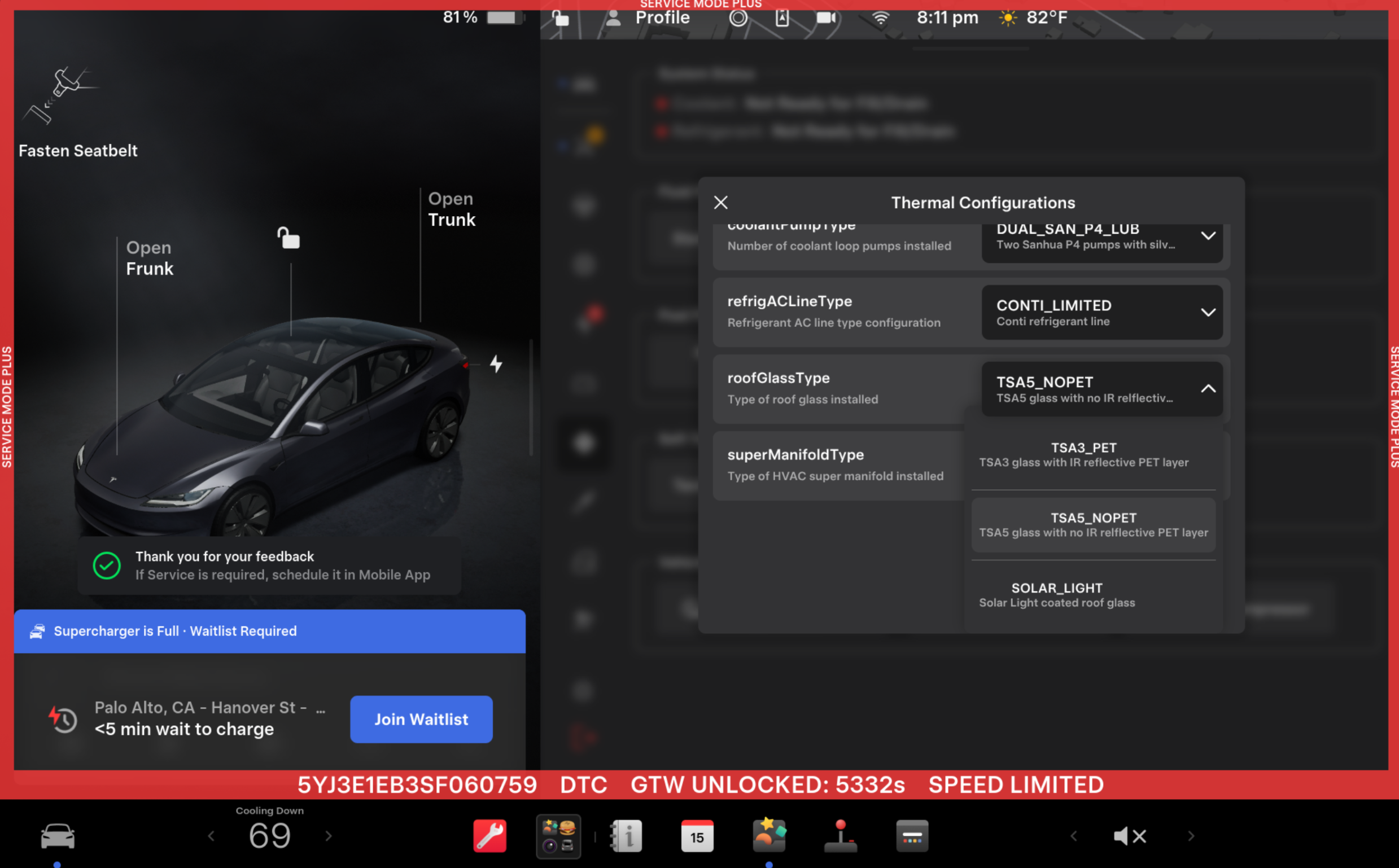

  15. 选择Service Mode Plus > Thermal > Actions > Thermal Configuration > roofGlassType。选择与已安装玻璃类型对应的配置。
    图 2.
  16. 退出“维护模式”。
  17. 升起所有车窗，关闭所有车门。
