中控台通风口盖面板总成（螺丝固定手机支架） ((拆卸和更换))

校正代码 1519010142 FRT 0.60 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

Informational PurposesAn informational icon, calling your attention
注
如果是卡子紧固型手机托盘，请使用校正代码 1519011142。

拆卸

  1. 拆卸中控台手机托盘总成。请参阅 电话托盘（卡夹型） ((拆卸和更换)) 或 电话托盘（螺丝型） ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需从手机托盘上拆下感应式充电器。
  2. 拆下后端面板。请参阅 中控台后端面板总成 ((拆卸和更换))。
  3. 拆卸中控台 USB 边框。请参阅 中控台 USB 保护框总成 ((拆卸和更换))。
  4. 拆卸中控台左后面板。请参阅 中控台后侧面板，左，总成 ((拆卸和更换))。
  5. 拆下中控台左前面板。请参阅 中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。
  6. 拆卸中控台左侧饰板。请参阅 装饰饰板 - 中控台（卡扣固定式手机托盘)-左侧 ((拆卸和更换))。
  7. 重复第4步至第6步，完成车辆右侧相关操作。
  8. 拆卸前备箱后部挡板。请参阅 后裙板总成 ((拆卸和更换))。
  9. 断开低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）
  10. 拆下后显示屏。请参阅 后部显示屏（螺丝固定手机支架） ((拆卸和更换))。

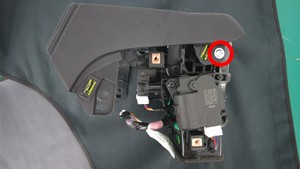

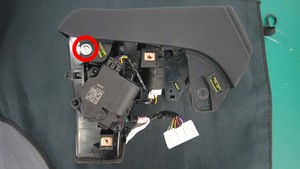

  11. 拆卸将后通风口总成固定到气波总成的螺钉（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒

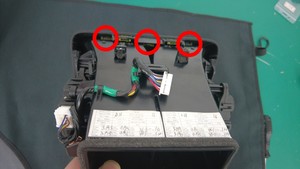

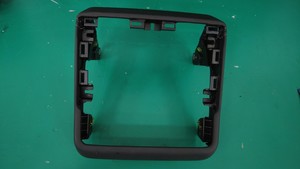

  12. 松开将中控台后通风口总成固定到中控台的卡子（3 个），然后将后通风口总成从中控台上拆下。

安装

  1. 安装将中控台后通风口总成固定到中控台的卡子（3 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    确保卡子和固定销均卡接到位。
  2. 安装将后通风口总成固定到中控台的螺钉（2 个）。
    1 Nm (.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒
  3. 安装后显示屏。请参阅 后部显示屏（螺丝固定手机支架） ((拆卸和更换))。
  4. 连接低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）
  5. 安装前备箱后挡板。请参阅 后裙板总成 ((拆卸和更换))。
  6. 安装中控台左侧饰板。请参阅 装饰饰板 - 中控台（卡扣固定式手机托盘)-左侧 ((拆卸和更换))。
  7. 安装中控台左前面板。请参阅 中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。
  8. 安装中控台左后面板。请参阅 中控台后侧面板，左，总成 ((拆卸和更换))。
  9. 重复第6步至第8步，完成车辆右侧相关操作。
  10. 安装中控台 USB 边框。请参阅 中控台 USB 保护框总成 ((拆卸和更换))。
  11. 安装后端面板。请参阅 中控台后端面板总成 ((拆卸和更换))。
  12. 安装中控台手机托盘总成。请参阅 电话托盘（卡夹型） ((拆卸和更换)) 或 电话托盘（螺丝型） ((拆卸和更换))。
