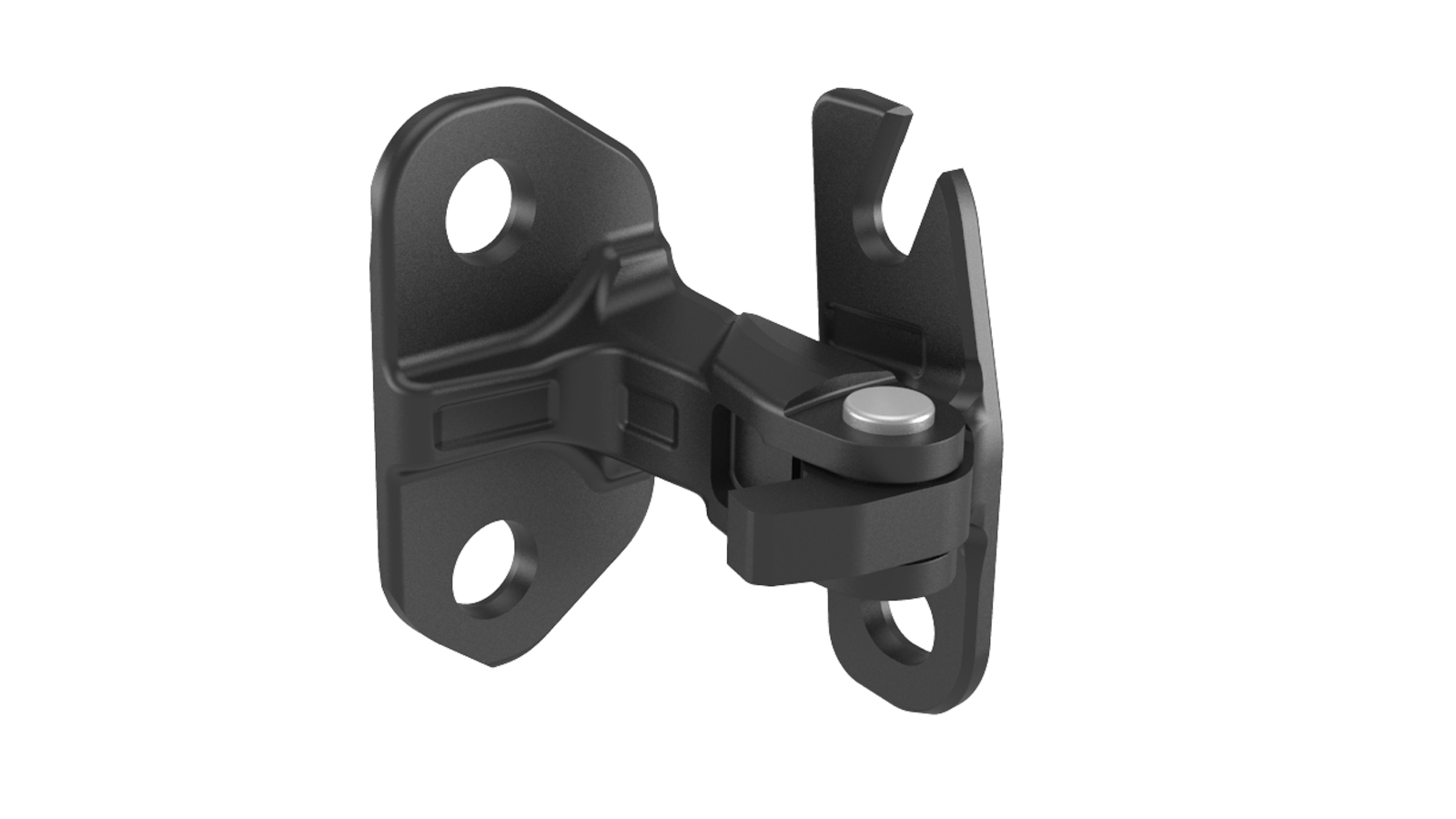

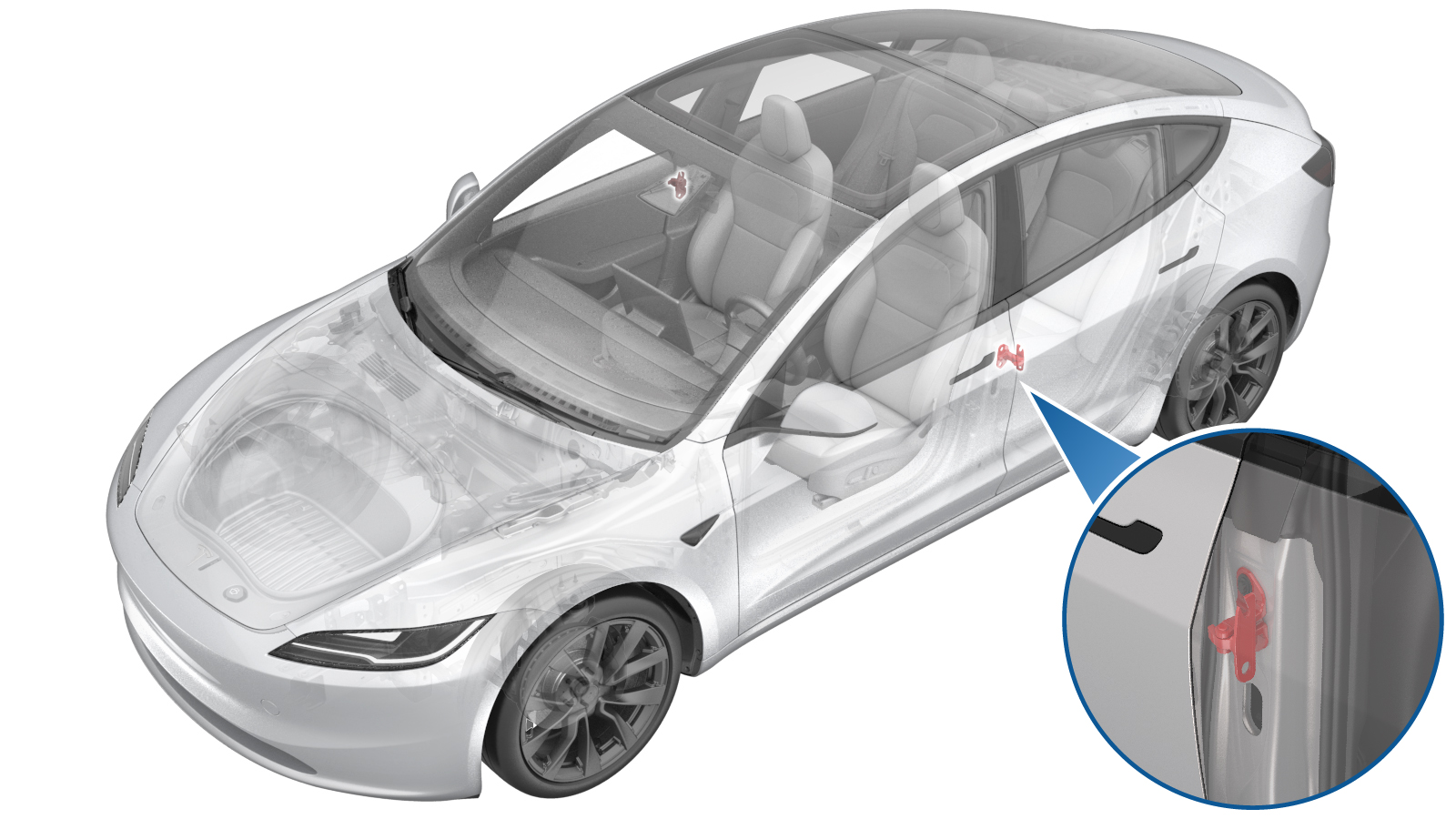

后上部左侧铰链 ((拆卸和更换))
校正代码
1133050062
FRT
0.36
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2024 年 1 月 26 日：更新了工具列表和图片。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左后车门上部铰链固定到车门的螺栓（2 个） |
 27 Nm (19.9 lbs-ft) |
|
重复使用 | |
| 将左后车门上部铰链固定到车身的螺栓（2 个） |
27 Nm (19.9 lbs-ft) |
|
重复使用 |
拆卸
- 打开所有四个车门，降下所有四个车窗。
-

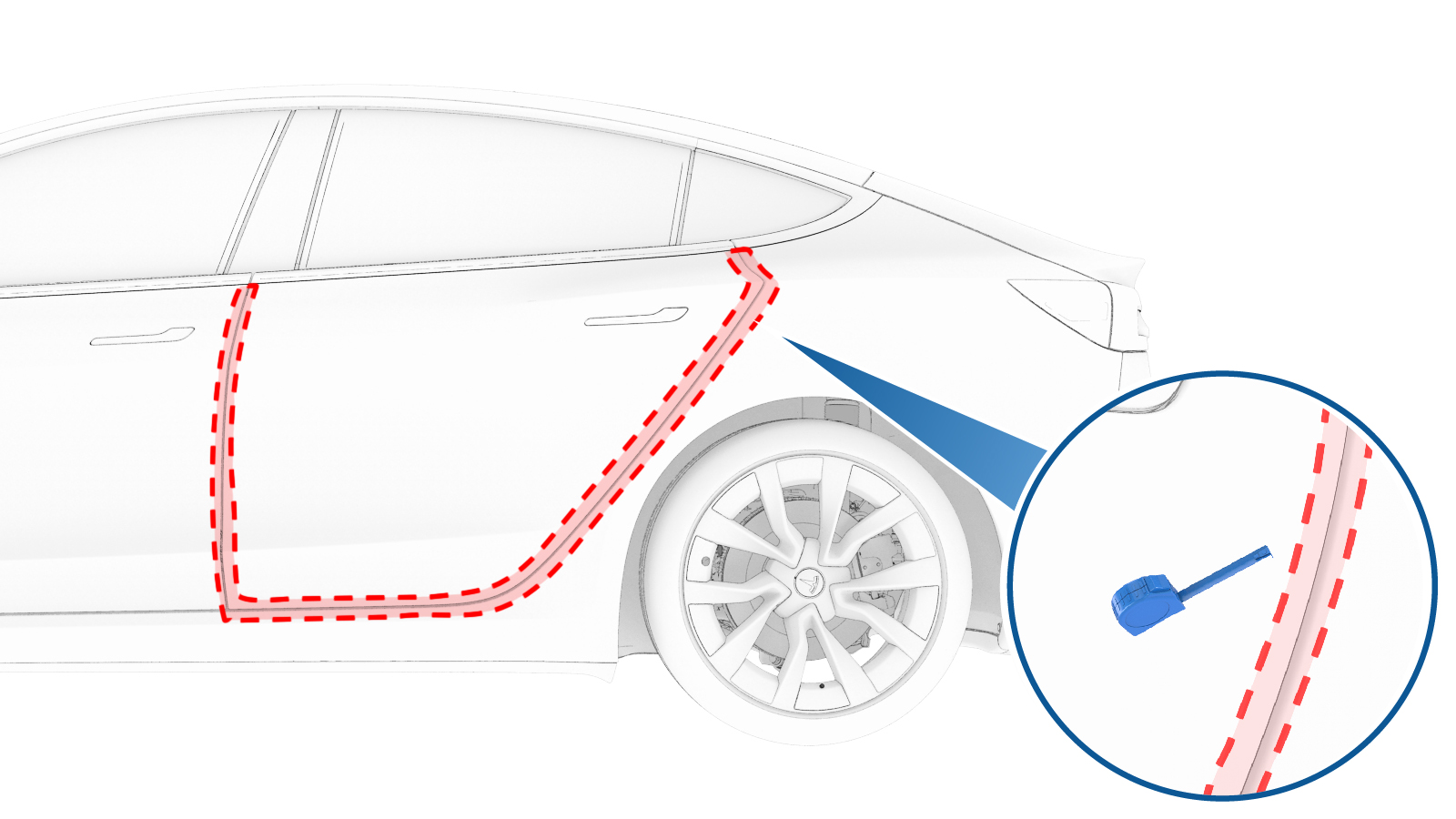

在车身和车门上位于 LH 后车门上部铰链四周的区域粘贴遮蔽胶带，以便在安装过程中辅助进行对齐。
-

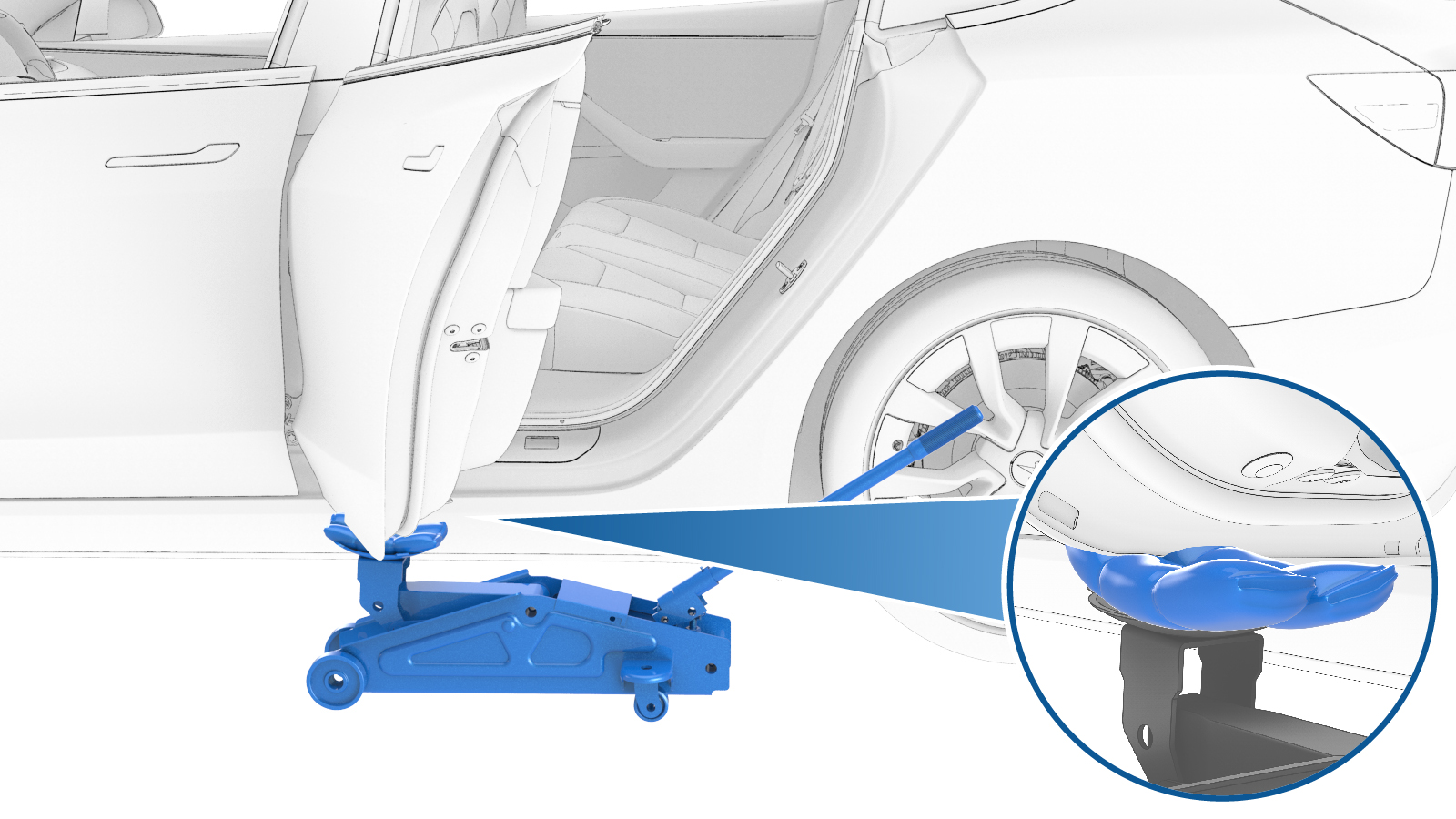

使用千斤顶从底部撑起左后车门。
注务必使用柔软材料保护涂漆表面。
-

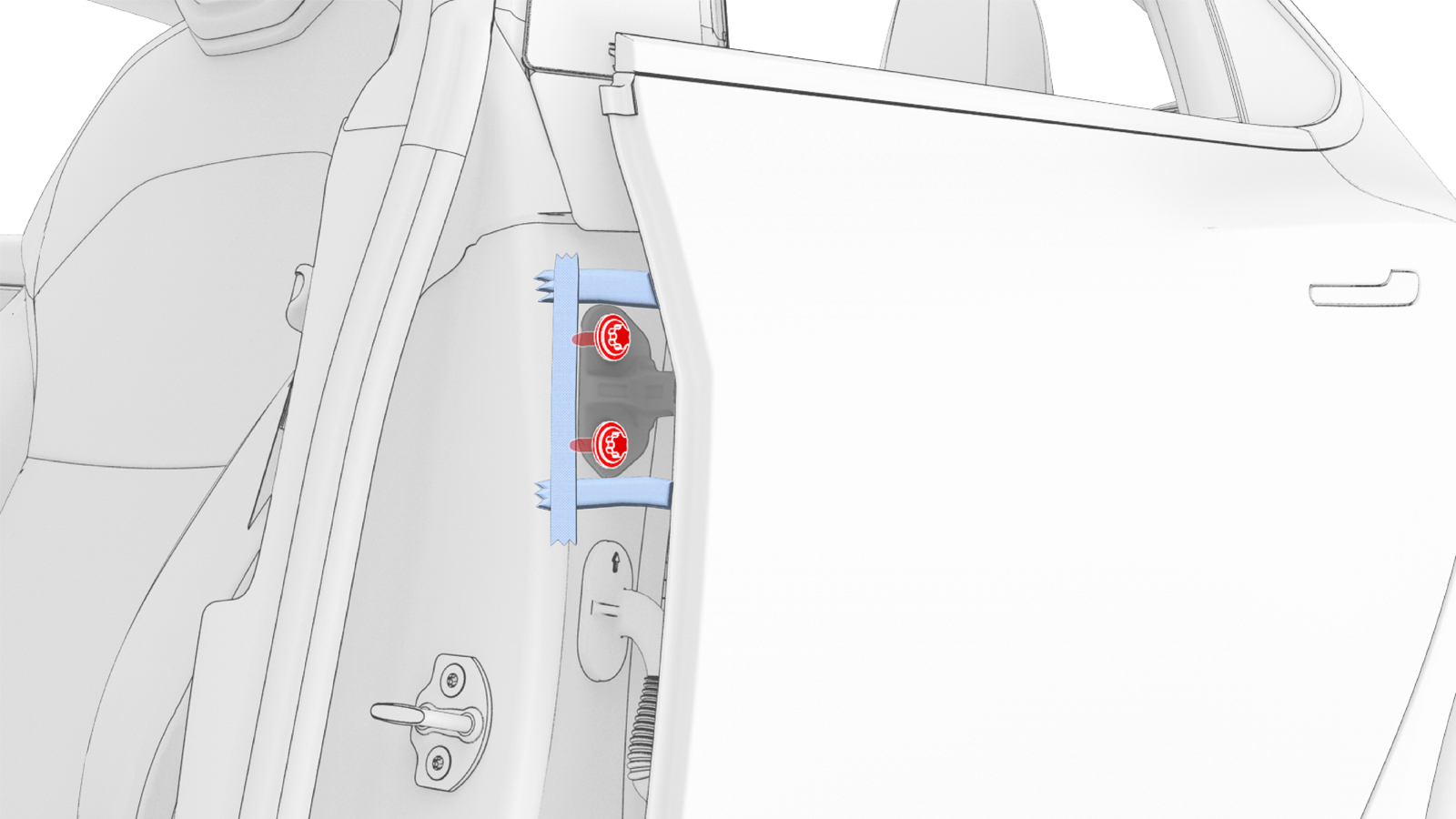

拆下将左后车门上铰链固定到车门的螺栓（2 个）。
TIp推荐使用以下工具：
- 10 毫米套筒扳手
-

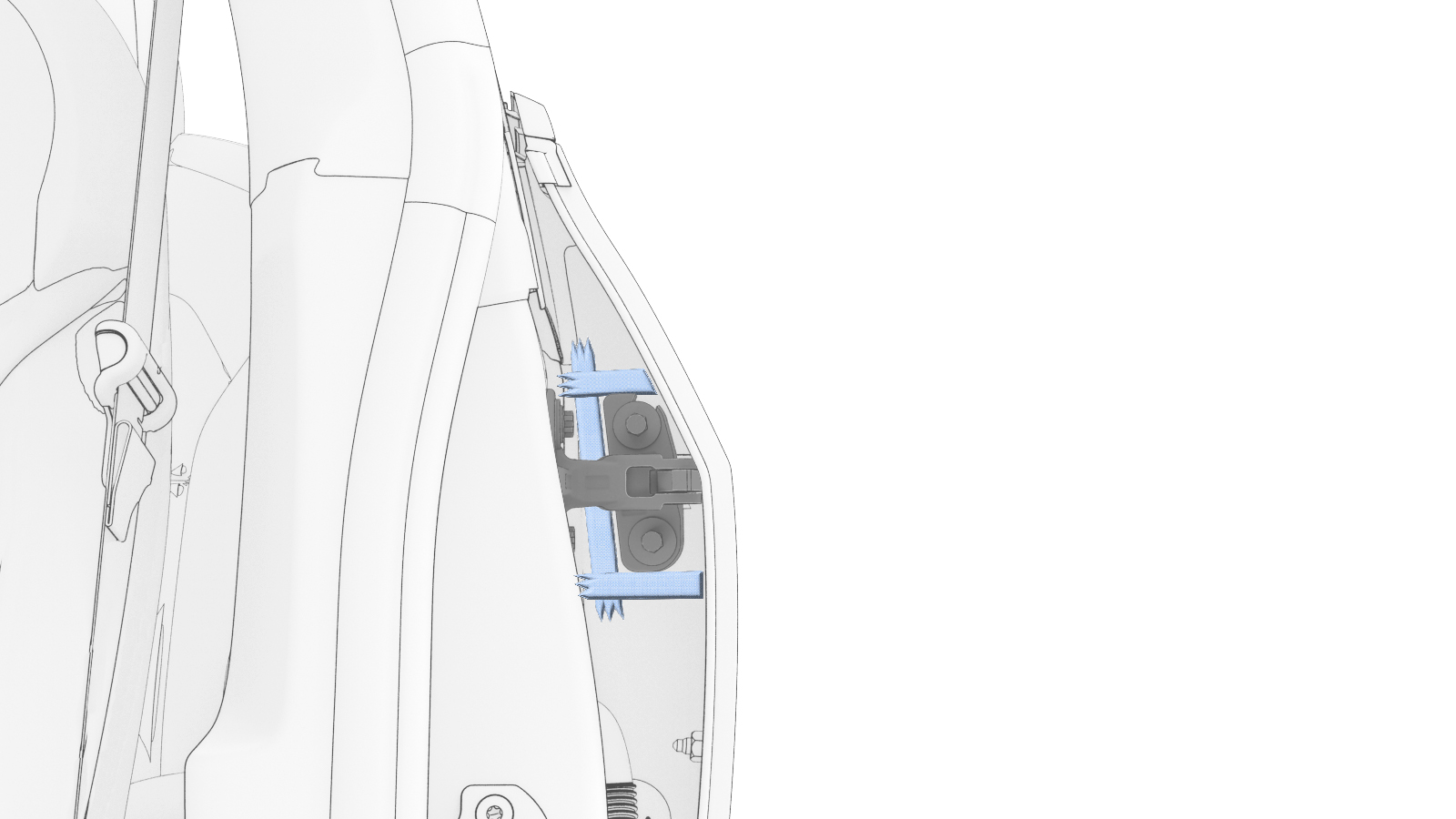

拆下将 LH 后车门上部铰链固定到车身的螺栓 (x2)。
注抬起车门铰链，以免其掉入门缝。TIp推荐使用以下工具：
- 13 mm 套筒
-

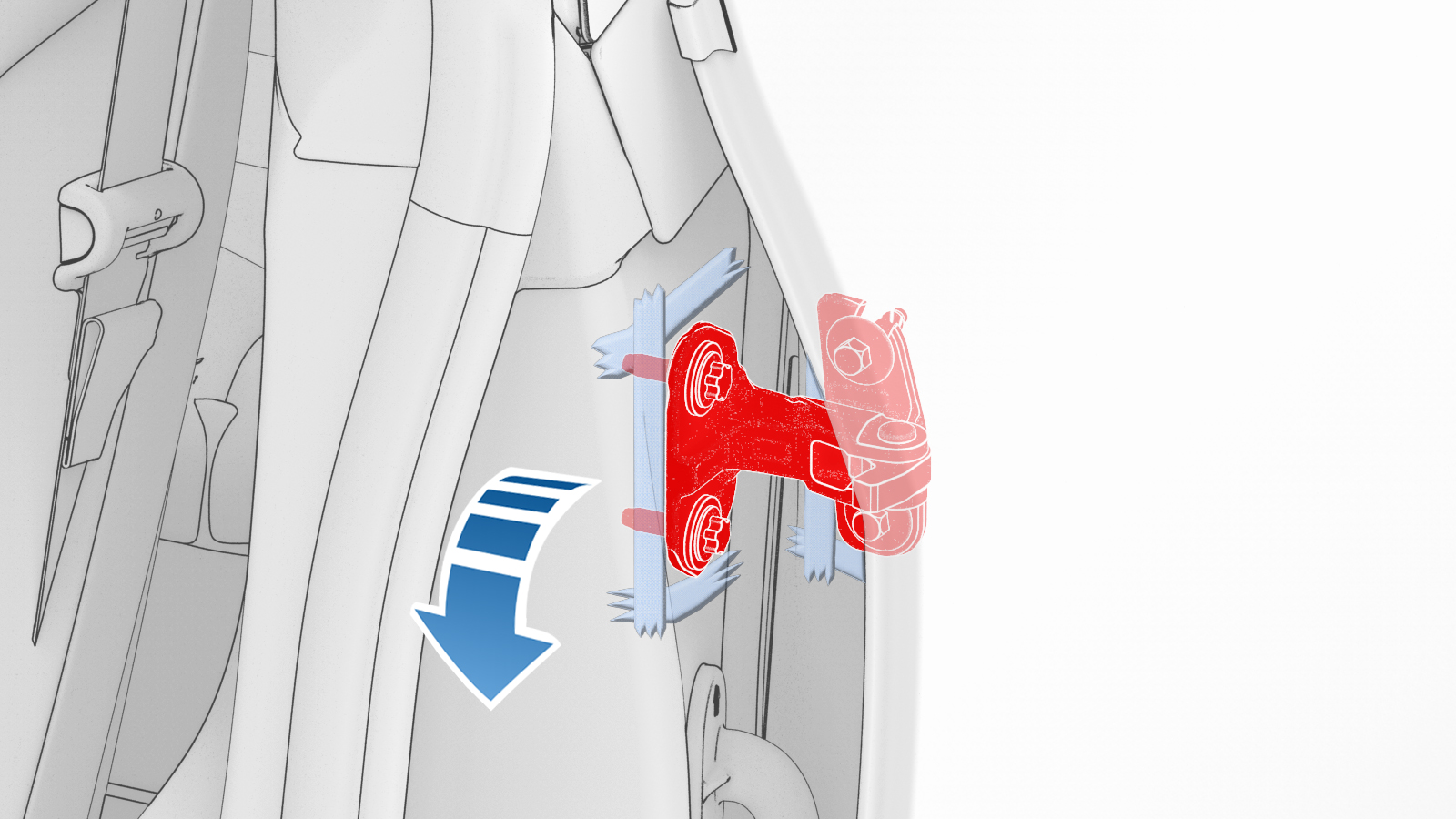

小心地从车辆上拆下 LH 后车门上部铰链。
安装
-
根据定位胶带确定左后车门上部铰链在车身上的位置，然后手动拧紧将铰链固定到车身的螺栓（2 个）。
-
根据定位胶带确定左后车门上部铰链在车门上的位置，然后手动拧紧将铰链固定到车门的螺栓（2 个）。
-
紧固将左后车门上部铰链固定到车身的螺栓（2 个）。27 Nm (19.9 lbs-ft)TIp推荐使用以下工具：
- 13 mm 套筒
-
紧固将左后车门上部铰链固定到车门的螺栓（2 个）。27 Nm (19.9 lbs-ft)TIp推荐使用以下工具：
- 10 毫米套筒扳手
- 拆卸用于支撑左后车门的千斤顶。
-
关闭 LH 后车门并检查间隙和平整度。视需要进行调节。
- 揭下车门和车身上的遮蔽胶带。
-
使用异丙醇 (IPA) 湿巾清洁左后车门上部铰链螺栓。
注等待异丙醇 (IPA) 风干 1 分钟。
-
根据需要向 LH 后车门铰链螺栓涂抹修补漆。
注涂抹之前，请将修补漆摇匀。待第一层修补漆风干 20 分钟后再涂抹第二层。
- 升起所有四个车窗，关闭所有四个车门。
