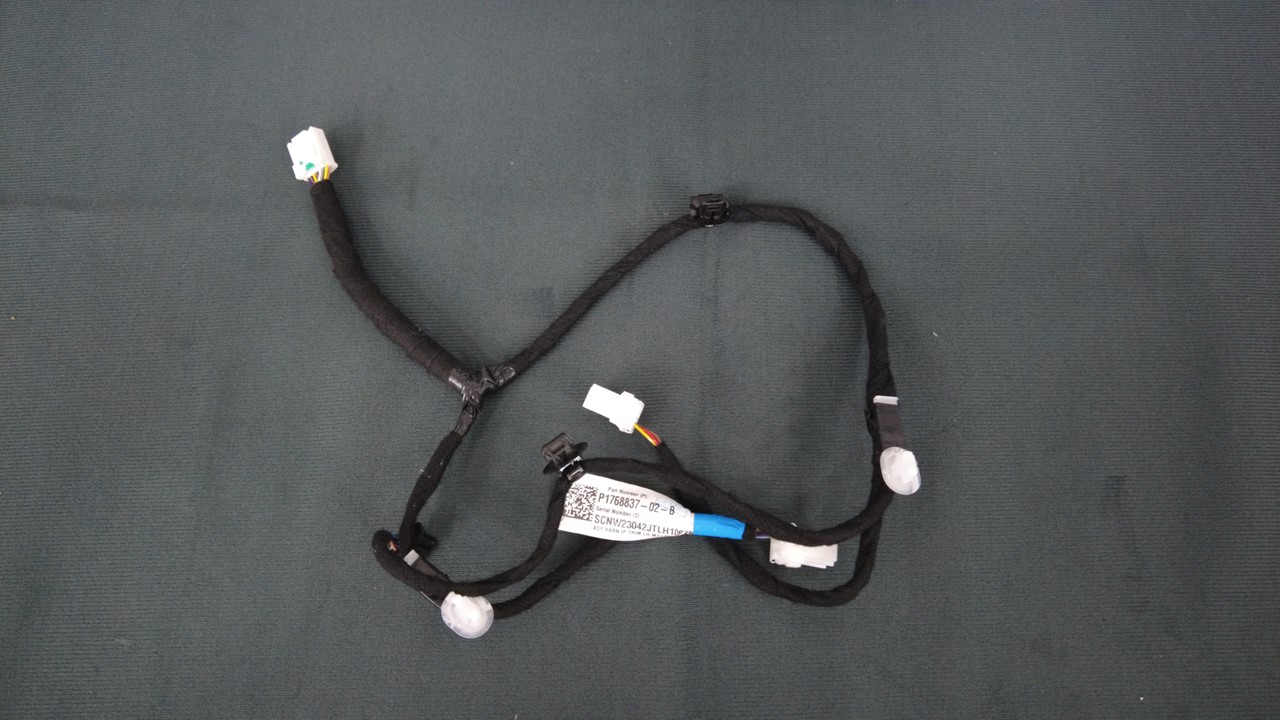

左仪表板饰板线束总成，左驾驶 ((拆卸和更换))

校正代码 1710010042 FRT 1.20 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆卸仪表板支架。请参阅仪表板上部总成 ((拆卸和更换))。
  2. 断开左侧风管高度调节传动装置连接器。
  3. 断开左侧风管水平调节传动装置连接器。

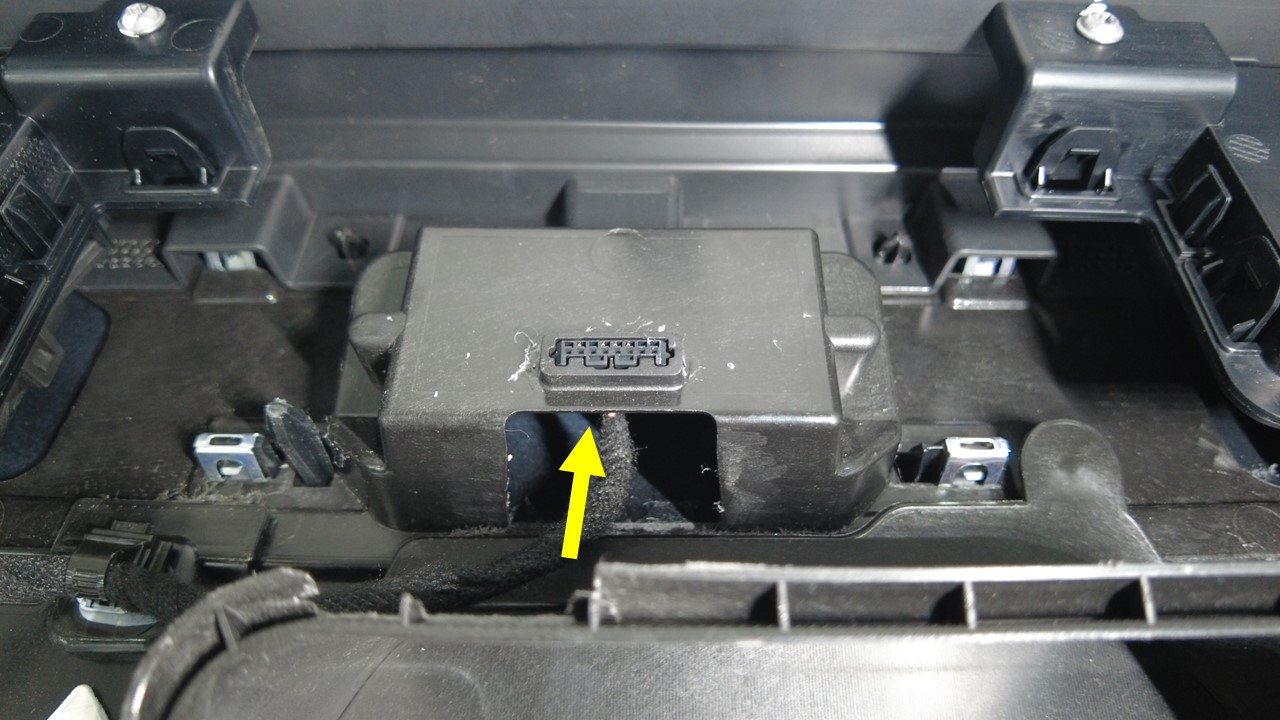

  4. 断开 ETC 连接器。

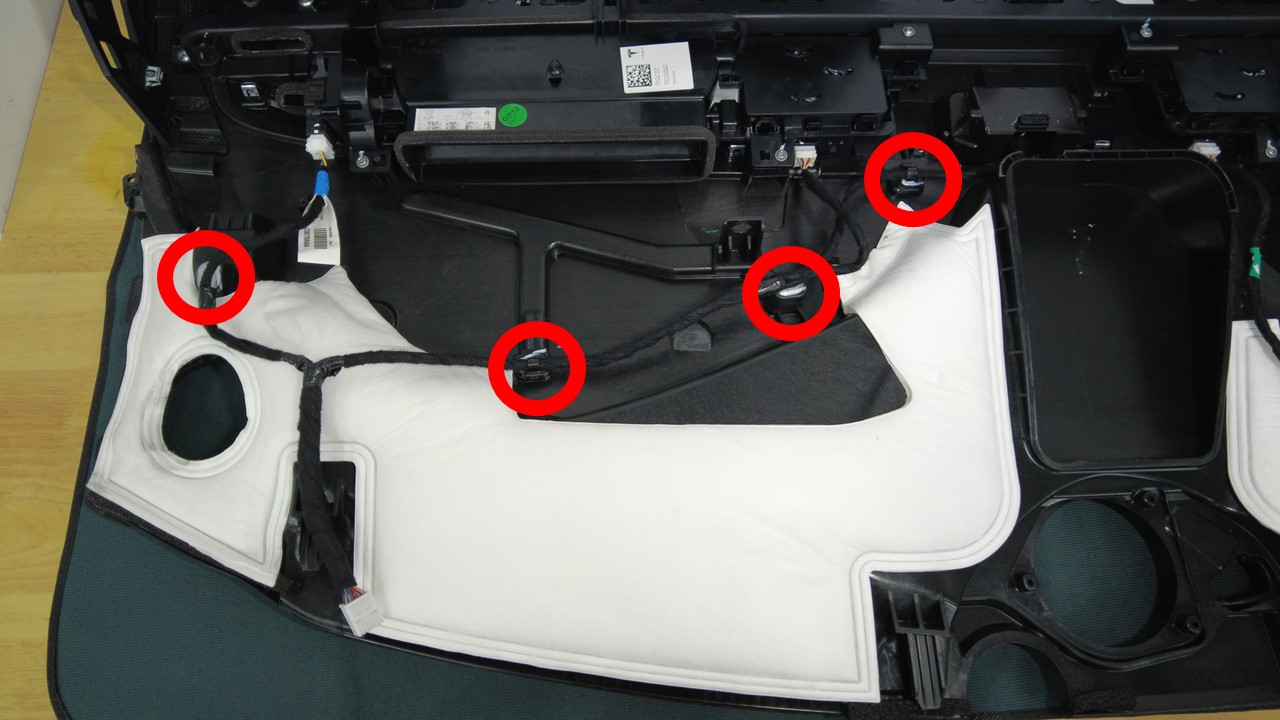

  5. 将仪表板左侧线束从仪表板上拆下。

安装

  1. 将仪表板左侧线束与仪表板相连。
  2. 连接 ETC 连接器。
  3. 连接左侧风管水平调节传动装置连接器。
  4. 连接左侧风管高度调节传动装置连接器。
  5. 安装仪表板支架。请参阅仪表板上部总成 ((拆卸和更换))。
