控制臂 - 上 - 前悬架 - 左侧 ((拆卸和更换))
校正代码
3101030012
FRT
0.48
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
设备：
- 1450399-00-A 前上方控制臂行驶高度测量工具，Model 3
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左前上方控制臂支座固定到车身的螺栓 |  35 Nm (25.8 lbs-ft) |
|
重复使用 | |
| 将左前上方控制臂支座固定到车身的螺栓 | 62 Nm (45.7 lbs-ft) |
|
重复使用 | |
| 将前平衡杆末端连杆固定到左前支柱的螺母 |
98 Nm (72.3 lbs-ft) |
|
更换 | |
| 将左前上方控制臂固定到转向节的螺栓和螺母 |
56 Nm (41.3 lbs-ft) |
|
螺母：更换；螺栓： 重复使用 | |
| 将左前上方控制臂固定到前上方控制臂支座的螺栓（2 个） |
50 Nm (36.9 lbs-ft) |
|
重复使用 |
拆卸
- 做好举升车辆的准备，但此时请勿举升车辆。请参阅 举升车辆 - 双柱举升机
- 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
- 拆卸前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
- 拆卸驾驶室进气槽。请参阅 新风槽总成 - HVAC ((拆卸和更换))。
- 拆下检修板。请参阅 检修面板 - 前保险杠饰板 ((拆卸和更换))。
- 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。
- 拆卸左侧减震塔盖板。请参阅 减震塔罩 - 左侧 ((拆卸和安装))。
-

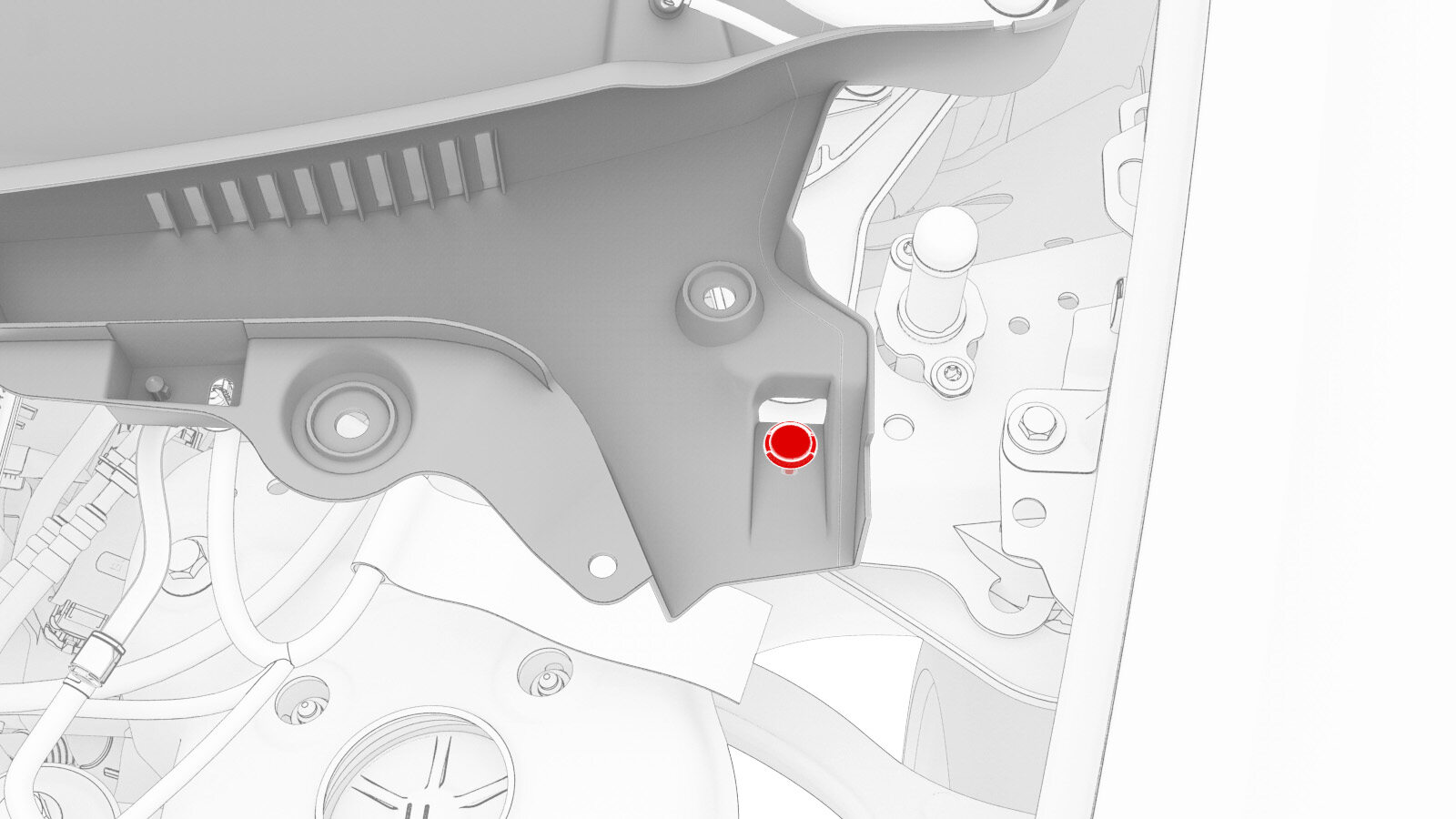

松开将前围篦板固定到车辆的卡子。
-

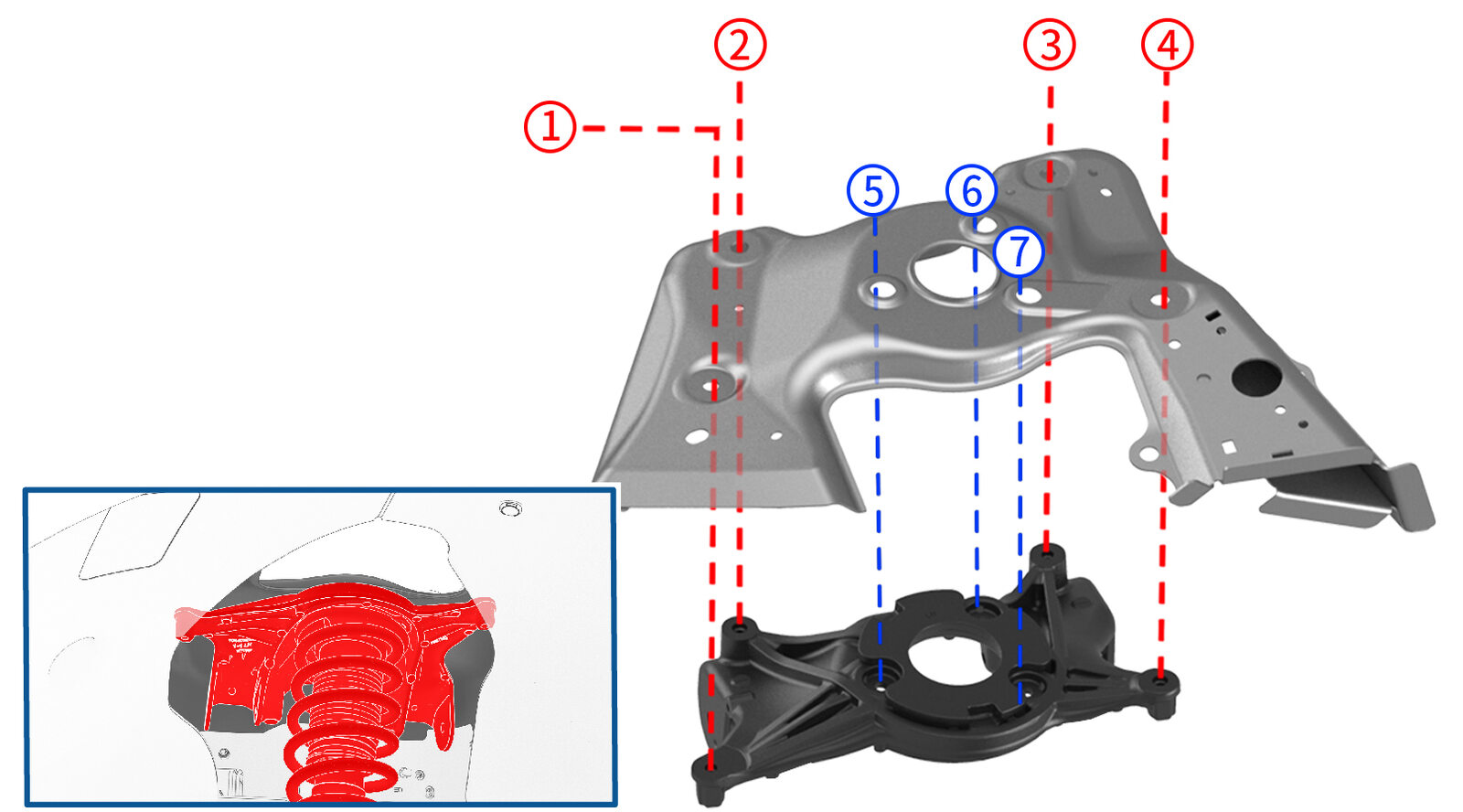

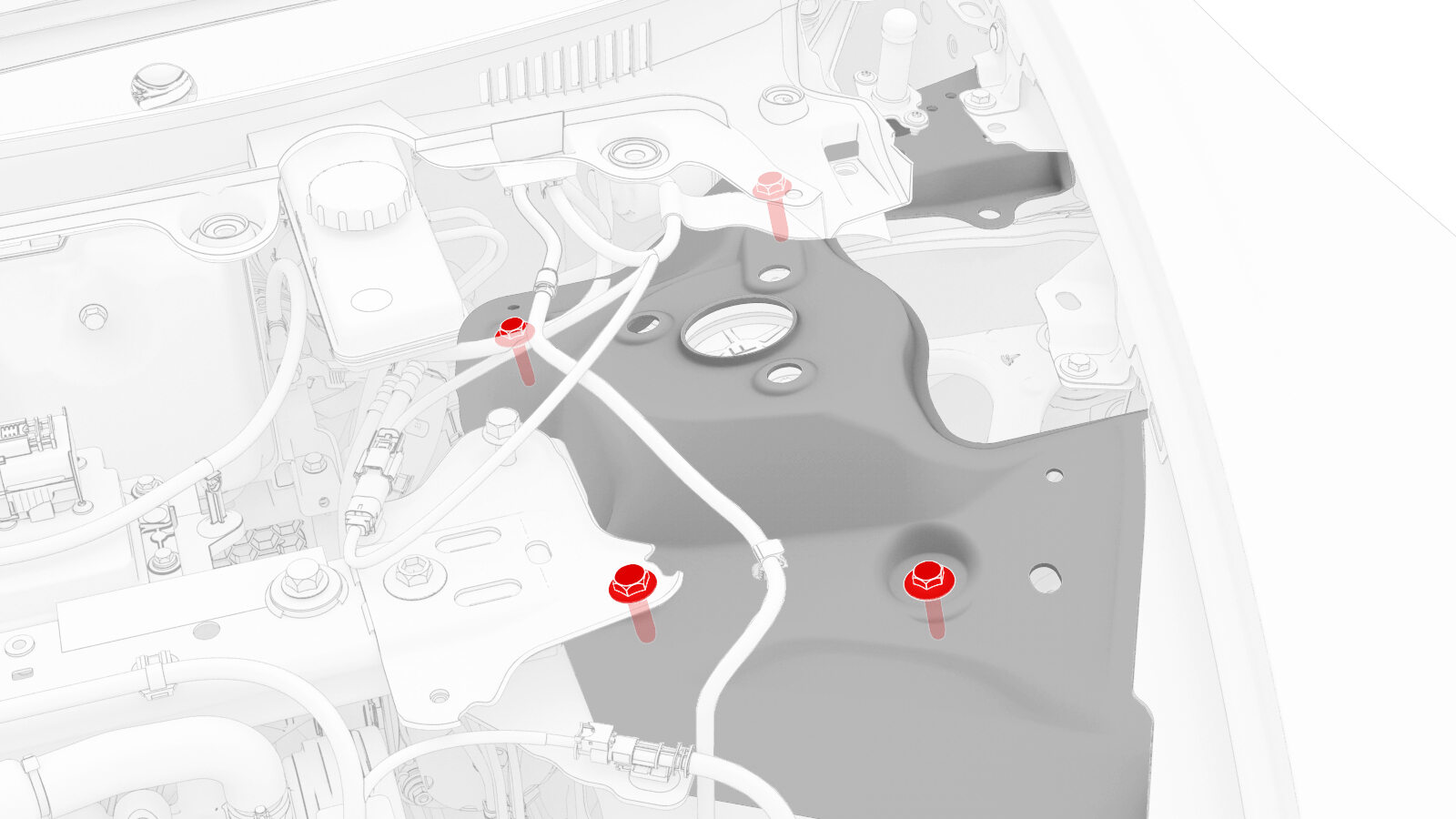

使用油性记号笔标记将左前上方控制臂支座固定到车身的螺栓（4 个）的位置，然后拆下螺栓。
提示推荐使用以下工具
- 13 mm 套筒
- 15 毫米套筒
- 拆下左侧前轮毂。请参阅 轮毂总成（拆卸和安装）。
-

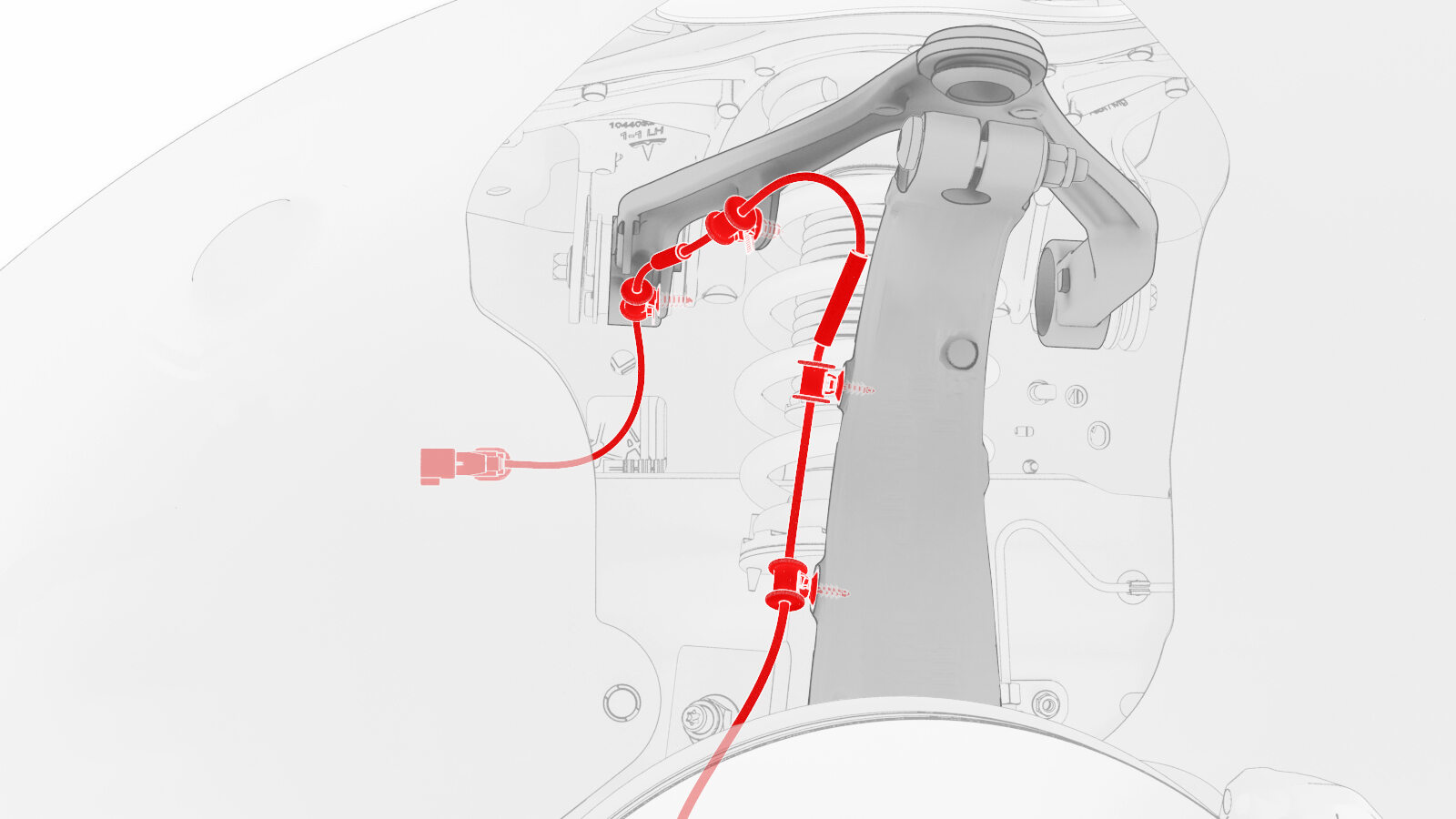

松开将左前轮毂转速传感器线束固定到左前上方控制臂的夹子（2 个），然后将线束置于一旁。
-

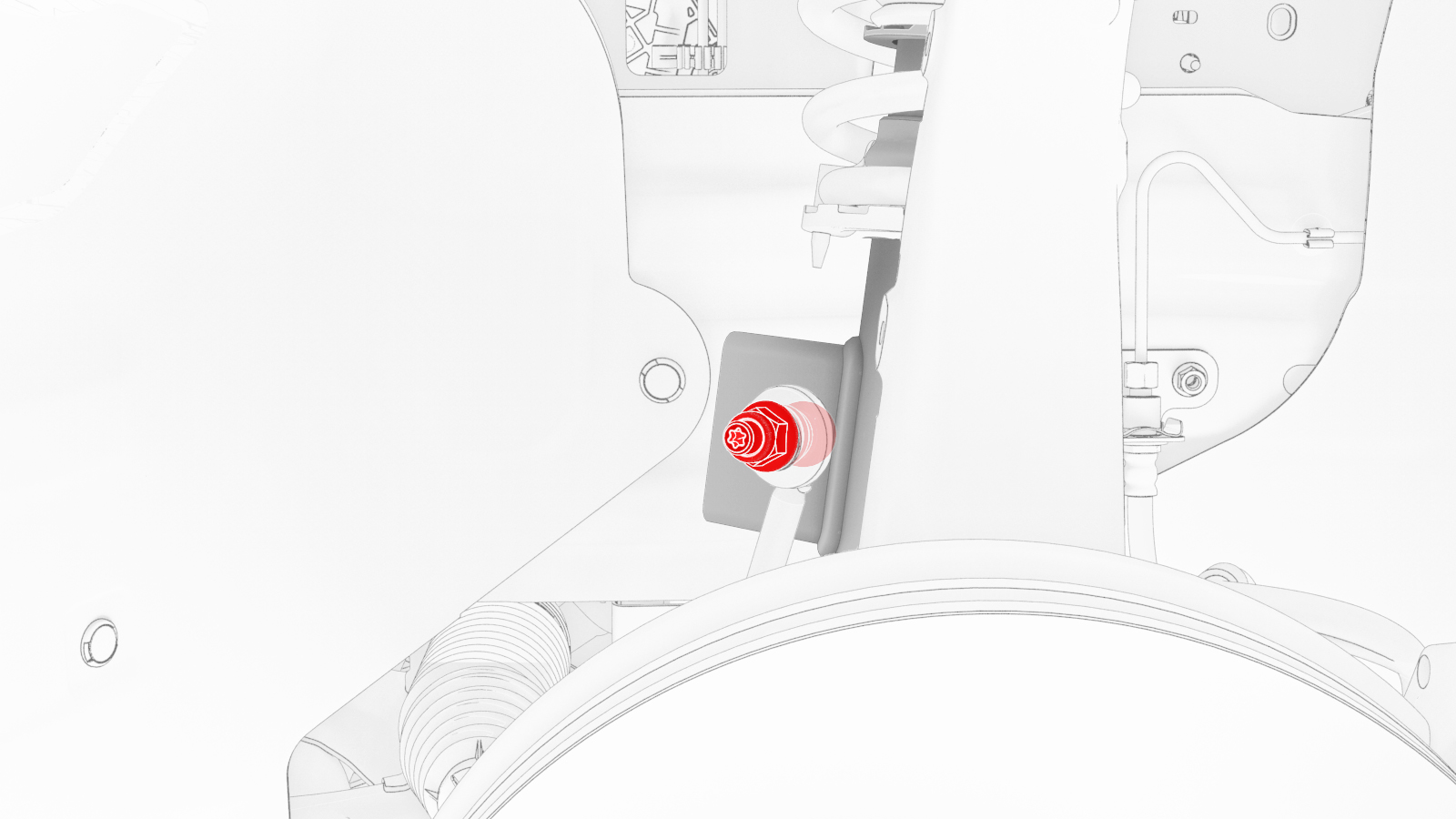

拆下并弃用将前平衡杆末端连杆固定到左前支柱的螺母，然后将末端连杆与支柱分离。
注松开螺母的同时反向固定球头。提示如果需要，借助撬杆松开末端连杆。提示推荐使用以下工具
- 18 mm 组合扳手
- 梅花 T40 套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
-

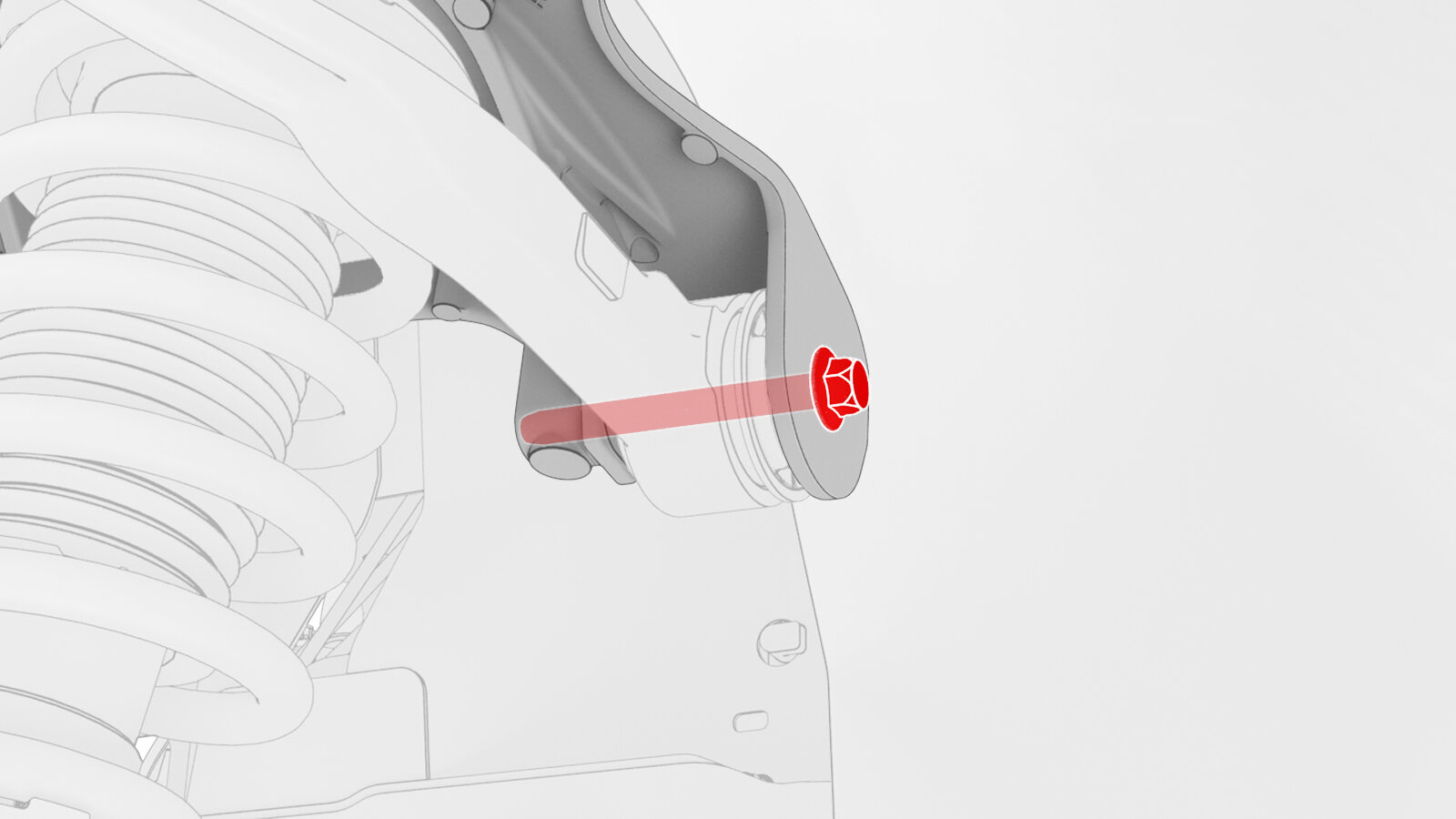

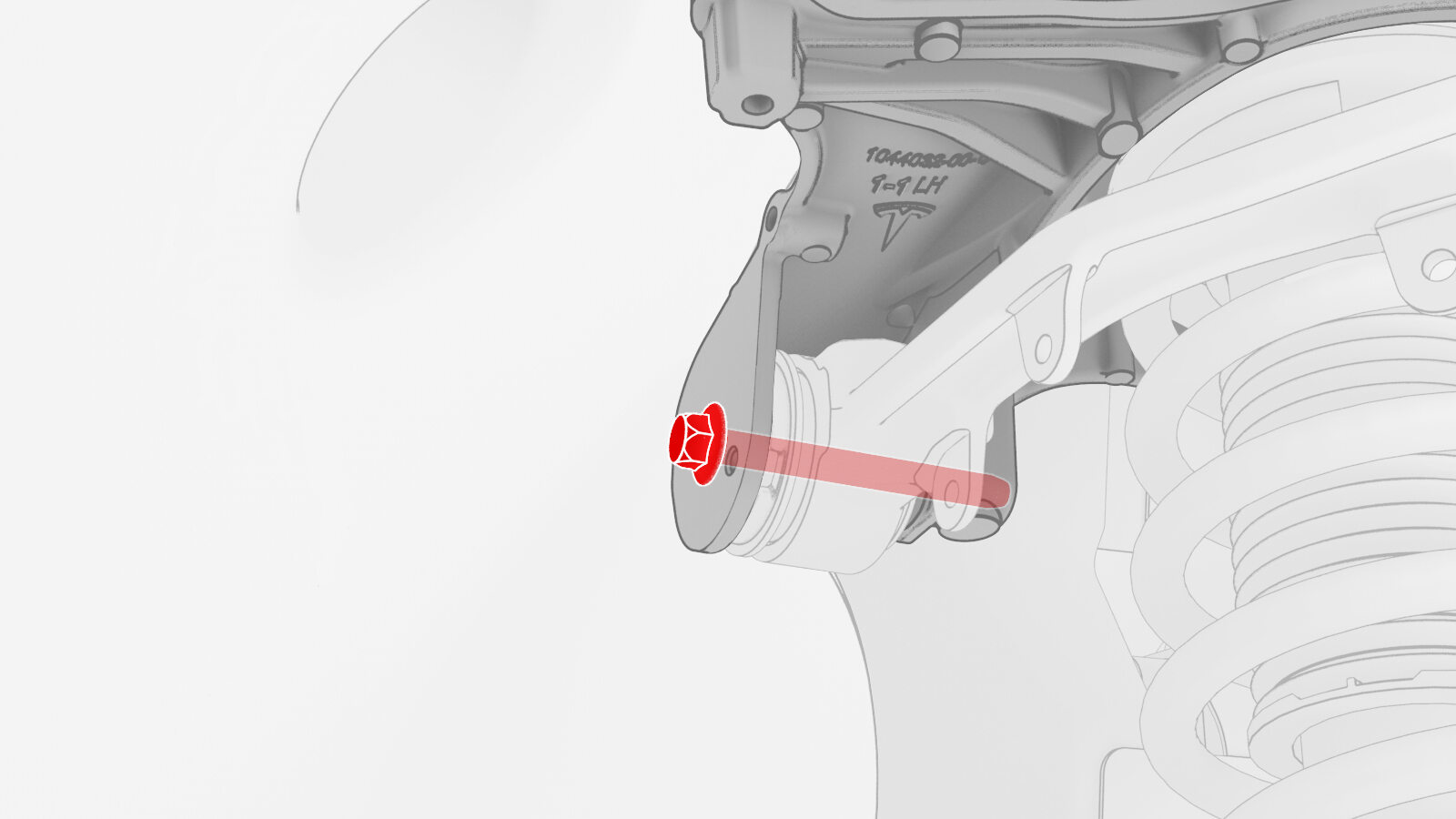

拆卸将左前上方控制臂固定到转向节的螺栓和螺母，然后弃置螺母。

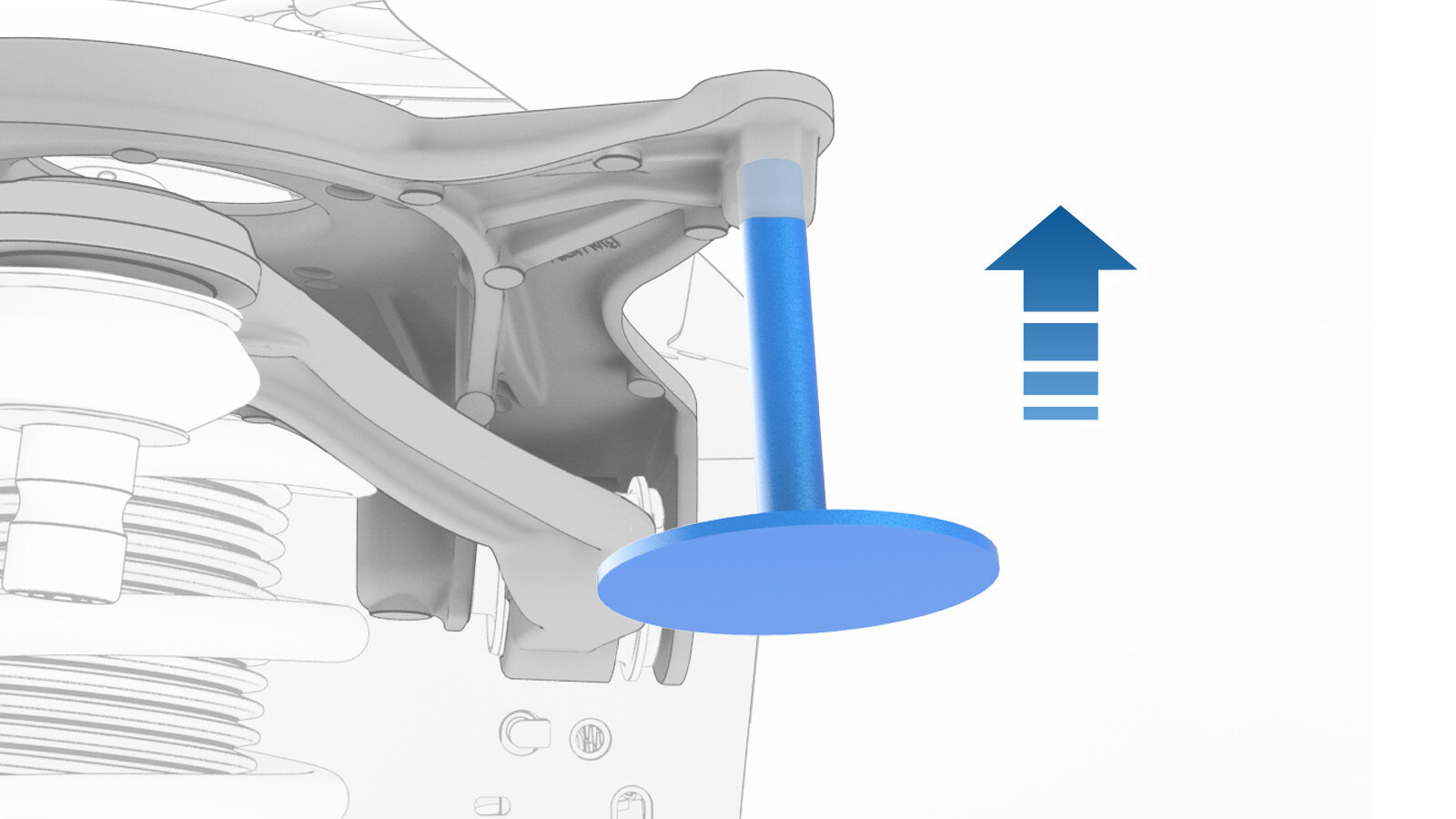

注下压上方控制臂球头以便松开螺栓。提示推荐使用以下工具
- 15 毫米组合扳手
- 梅花 T50 套筒
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
-
向外拉左侧前弹簧和减震器总成，使前上方控制臂支座脱离轮拱内衬。
注请先对左前上方控制臂的右侧进行操作。提示固定前上方控制臂支座，然后用拇指将轮拱内衬推过支座。
-
拆卸将左前上方控制臂固定到前侧上方控制臂支座的螺栓（2 个）。
提示推荐使用以下工具
- 13 毫米深套筒
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
-

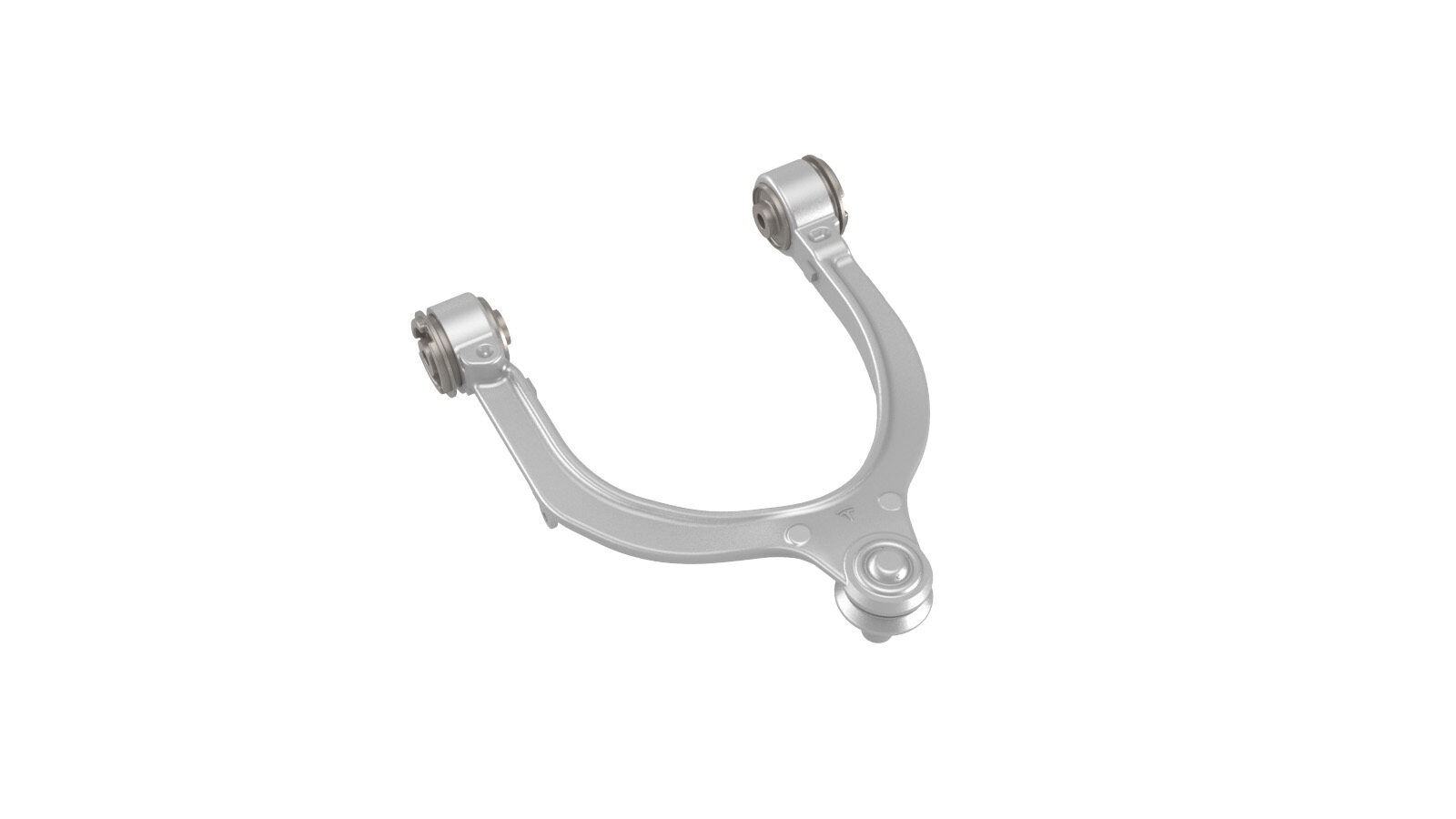

从前上方控制臂支座上拆下左侧前上方控制臂。
安装
-
将左侧前上方控制臂放入前上方控制臂支座，然后安装并用手拧紧将控制臂固定到支座的螺栓 (x2)。
-
将 FUCA 行驶高度测量工具安装到后部外侧安装孔处的前上方控制臂支座上。
注确保左前上方控制臂位于 FUCA 支座和行驶高度测量工具之间。警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-
使前上方控制臂紧贴前上方控制臂行驶高度测量工具上的板子，然后紧固将左前上方控制臂固定到前上方控制臂支座的螺栓（2 个）。50 Nm (36.9 lbs-ft)警告紧固螺栓，同时固定各部件，请特别注意所用工具的角度和起落轨迹，以免造成人身伤害。注紧固后，再次检查测量值，并按需进行调整。提示推荐使用以下工具
- 13 毫米深套筒
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
- 从前侧上方控制臂支座上取下 FUCA 行驶高度测量工具。
-

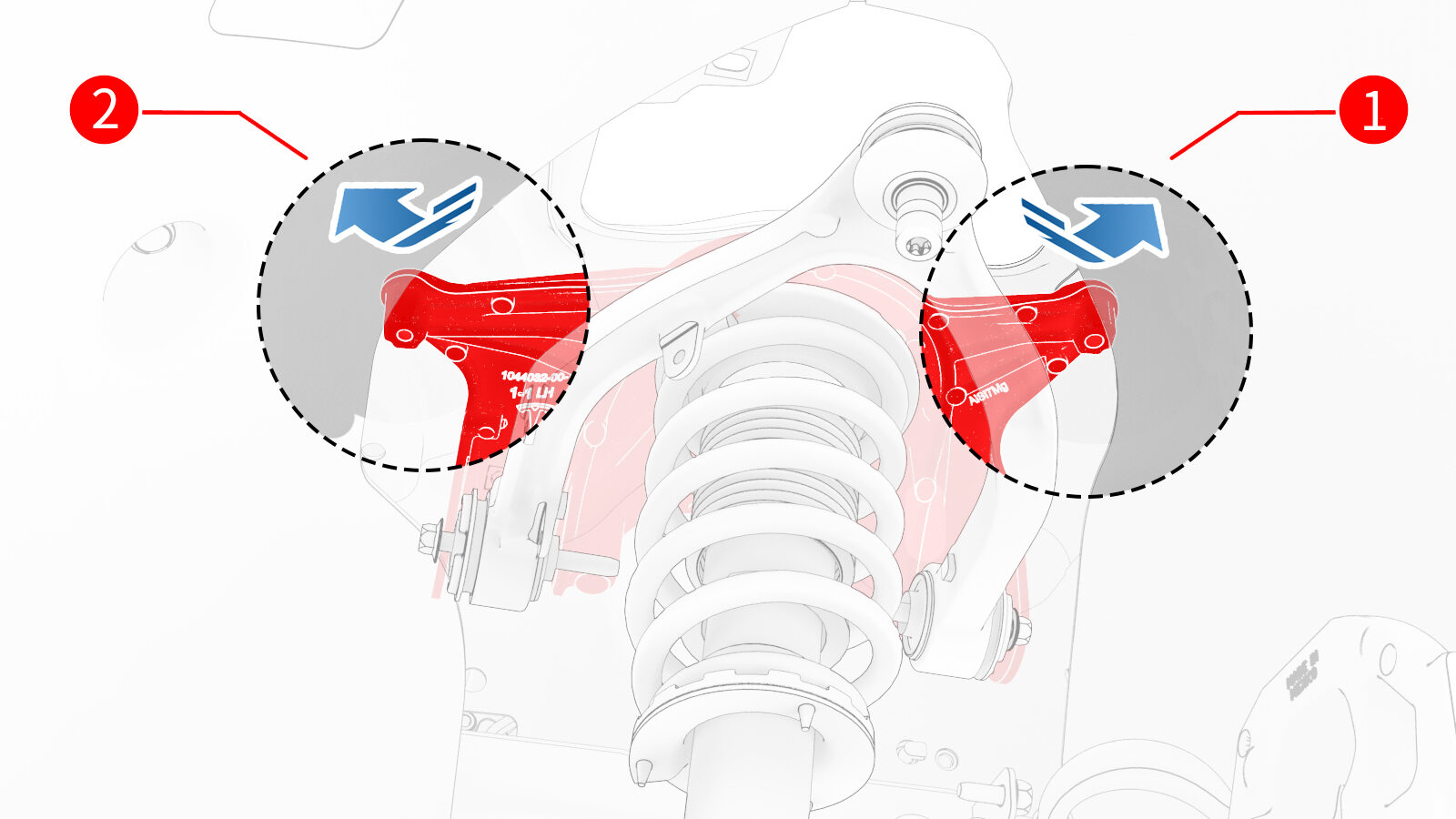

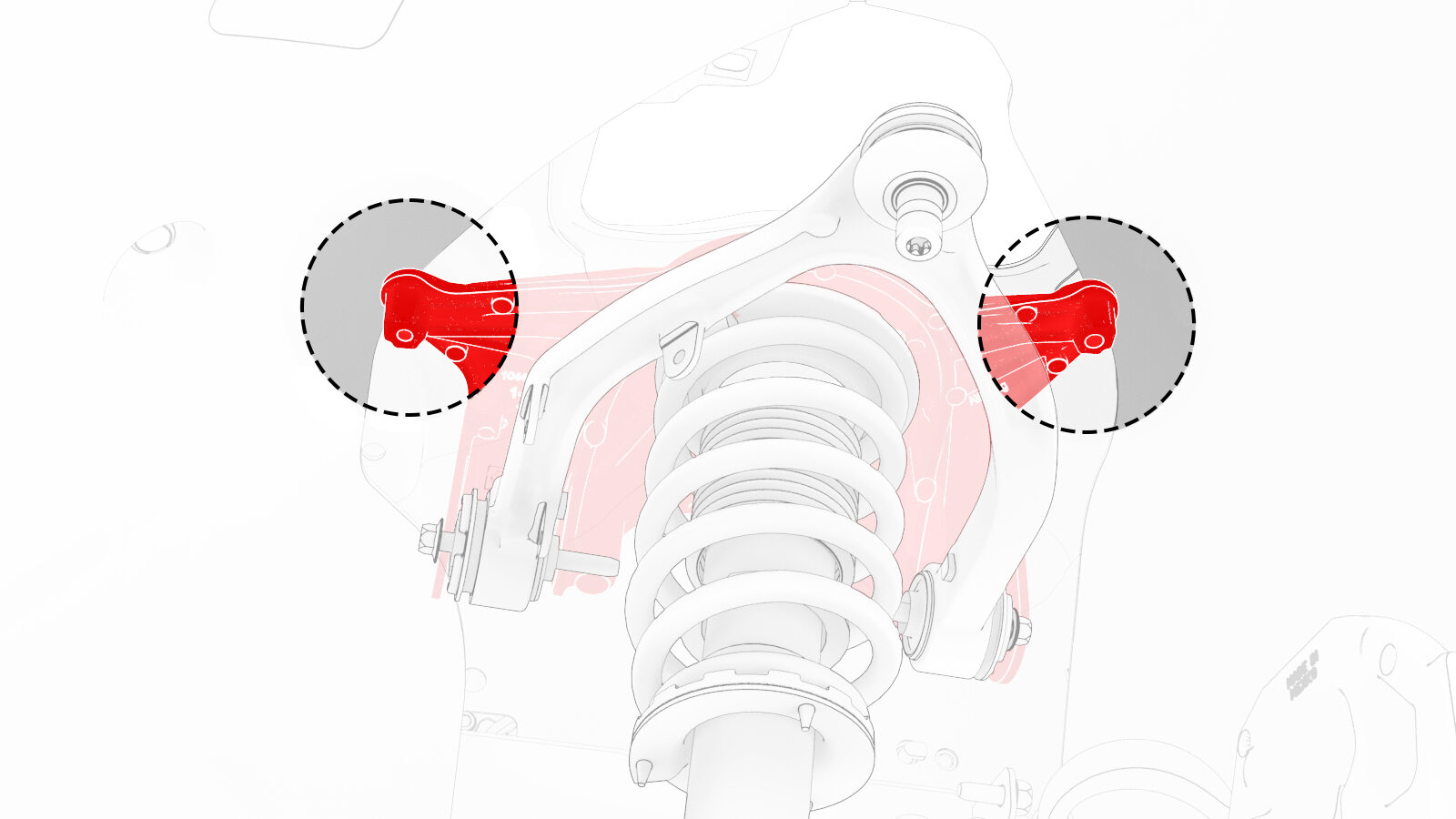

将左侧螺旋弹簧模块和前上方控制臂支座总成移动到位，确保控制臂支座螺栓孔与车身上的螺栓孔对齐。
-
安装将左前上方控制臂支座固定到车身的螺栓（4 个）。35 Nm (25.8 lbs-ft)62 Nm (45.7 lbs-ft)注13 毫米螺栓的扭矩为 35 Nm。15 毫米螺栓的扭矩为 62 Nm。注确保大号和小号螺栓安装在正确位置。注将螺栓与拆卸期间所做标记对齐。提示推荐使用以下工具
- 13 mm 套筒
- 15 毫米套筒
-
将前平衡杆末端连杆放置在左前支柱上，然后安装新的螺母，将前平衡杆末端连杆固定到左前支柱。98 Nm (72.3 lbs-ft)注紧固螺母的同时反向固定球头。提示如果需要，借助撬杆放置末端连杆。提示推荐使用以下工具
- 18 mm 组合扳手
- 梅花 T40 套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
-
将左前控制臂放置到转向节上，然后安装螺母和新的螺栓，将左前上方控制臂固定到转向节。56 Nm (41.3 lbs-ft)提示推荐使用以下工具
- 15 毫米组合扳手
- 梅花 T50 套筒
- 无绳棘轮/冲击钻
- 回旋头棘轮/回旋头扭矩扳手
-
安装将左前轮毂转速传感器线束固定到左前上方控制臂的夹子（2 个）。
- 安装左侧前车轮。请参阅 轮毂总成（拆卸和安装）。
-
安装将前围篦板固定到车辆的卡子。
- 安装左侧减震塔盖板。请参阅 减震塔罩 - 左侧 ((拆卸和安装))。
- 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
- 安装检修板。请参阅 检修面板 - 前保险杠饰板 ((拆卸和更换))。
- 安装驾驶室进气槽。请参阅 新风槽总成 - HVAC ((拆卸和更换))。
- 安装前备箱后挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
- 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架。
