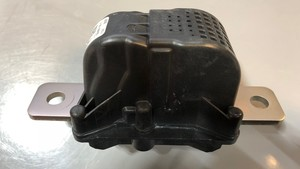

烟火隔离开关 - 高压电池 ((拆卸和更换))

校正代码 1630010012 FRT 0.83 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-08-05: 更新了高压电池仓盖板程序相关参考信息。
  • 2026-06-01: 更新了紧固过程和规格值。
  • 2025-02-13: 修正了 Hioki 电阻值并更新了部分图片。
设备：
  • 1467483-00-B - Model 3/Y 高压电池仓维修绝缘装置套件
  • 1057602-00-A 1/4 英寸高压绝缘方形钻头棘轮
  • 1057606-00-A 1/4 英寸 13 毫米高压绝缘方形钻头套筒
  • 1131071-00-A 烟火断接虚拟安全开关
  • 1108272-00-B 变流器逻辑连接器盖，3DU
  • 1076927-00-A 微欧电阻计，Hioki RM 3548
警告
执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。
警告
如果需要为了安全地执行程序而佩戴矫正护目镜，请确保护目镜牢固地固定到头上并且不会掉落。
警告

只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息，或第三方主题说明，请参阅高压认证要求。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项。

扭矩规格

表 1. 扭矩规格： 烟火隔离开关 - 高压电池 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将烟火电池断接开关固定到高压电池的螺栓（2 个）
  • 将螺栓紧固至
    15 Nm (11.1 lbs-ft)
  • 将螺栓回拧 180 度
  • 将螺栓再次紧固至
    5 Nm (3.7 lbs-ft)
  • 再将螺栓拧 60 度
  • 绝缘工具：
    • 13 mm 套筒
 更换 1104475-00-F

拆卸

  1. 拆下高压电池仓盖板。请参阅 盖板总成 - 高压电池仓 ((拆卸和安装))。
    警告
    执行本程序其余部分的操作时，必须全程佩戴高压绝缘手套和皮革手套保护罩。除非另有说明，否则请勿脱下手套或保护罩。
  2. 安装高压电池仓维修绝缘装置套件。

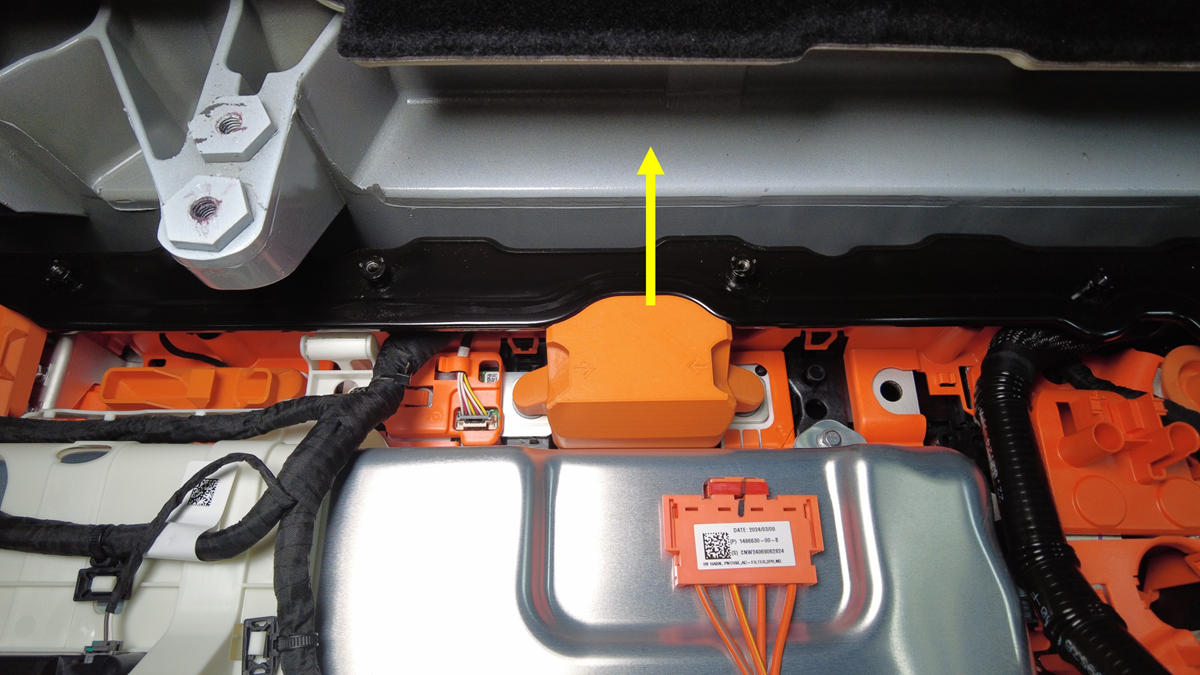

  3. 拆下烟火电池断接开关分流器绝缘体盖。

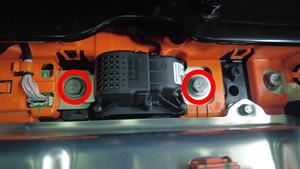

  4. 拆下并弃用将烟火电池断接开关固定到高压电池的螺栓（2 个），然后将烟火电池断接开关从车辆上拆下。
    提示
    推荐使用以下工具
    • 绝缘工具：
      • 13 mm 套筒
  5. 在拆下烟火电池断接开关的位置上，安装虚拟断接开关。

安装

  1. 对 Hioki 电阻计执行零点调节，以便稍后在此程序中测量电阻。请参阅 电阻表（零点调节）。
    警告
    执行本程序其余部分的操作时，必须全程佩戴高压绝缘手套和皮革手套保护罩。除非另有说明，否则请勿脱下手套或保护罩。
  2. 拆下虚拟烟火断接开关。
  3. 使用异丙醇 (IPA) 湿巾清理分流器、母排以及烟火电池断接开关的高压接合面。
  4. 将万用表设置到 "LoZ"（低阻抗）模式。
    注
    若为模式选择器上没有 "LoZ" 模式的 Fluke 万用表，请参阅万用表（LoZ 设置）。
  5. 测量母排（左）与分流器（右）之间的电压至少 10 秒，以平衡烟火电池断接开关安装点之间的电压。
    注
    万用表上显示的电压不如平衡安装点电压重要。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
  6. 测量电压期间，请助手帮忙将烟火电池断接开关放置到高压电池内，以备安装。务必将连接器针脚与新的烟火电池断接开关对齐，然后将烟火电池断接开关向下按压到母排上。
  7. 将烟火电池断接开关置于母排上后，继续测量电压 10 秒。
  8. 安装新的螺栓（1104475-00-F，2 个），将烟火电池断接开关固定到高压电池，紧固螺栓后，使用油性记号笔标记。
    1. 将螺栓预先拧至 15 Nm。
    2. 将螺栓回拧 180 度。
    3. 重新紧固至 5 Nm。
    4. 再紧固 60 度。
    5. 用油性记号笔标记螺栓。
    提示
    推荐使用以下工具
    • 绝缘工具：
      • 13 mm 套筒

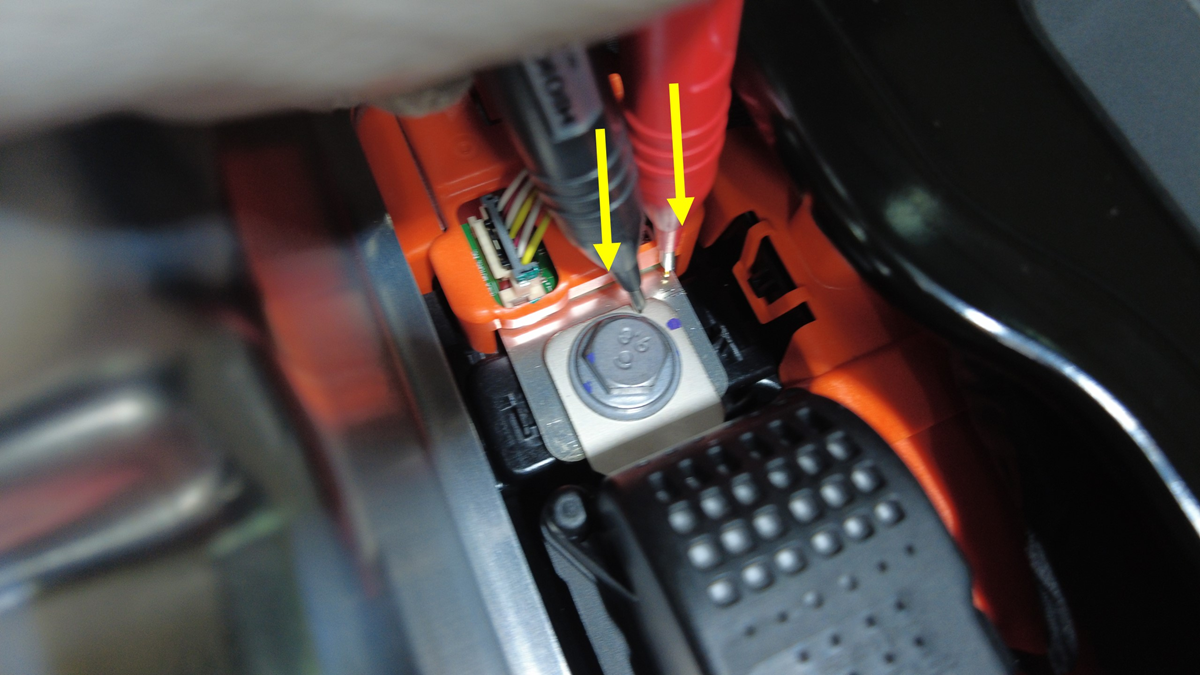

  9. 使用 Hioki 电阻计测量新安装的烟火电池断接开关与母排模块 2 之间高压接头的电阻。
    注
    测量前请先对 Hioki 电阻计执行零点调节。
    注
    最大可接受电阻值为 0.060 毫欧（60 微欧）。如果高压接头电阻过大，请拆下紧固件，使用异丙醇清洁拆卸区域，重新安装紧固件，然后再次测试。

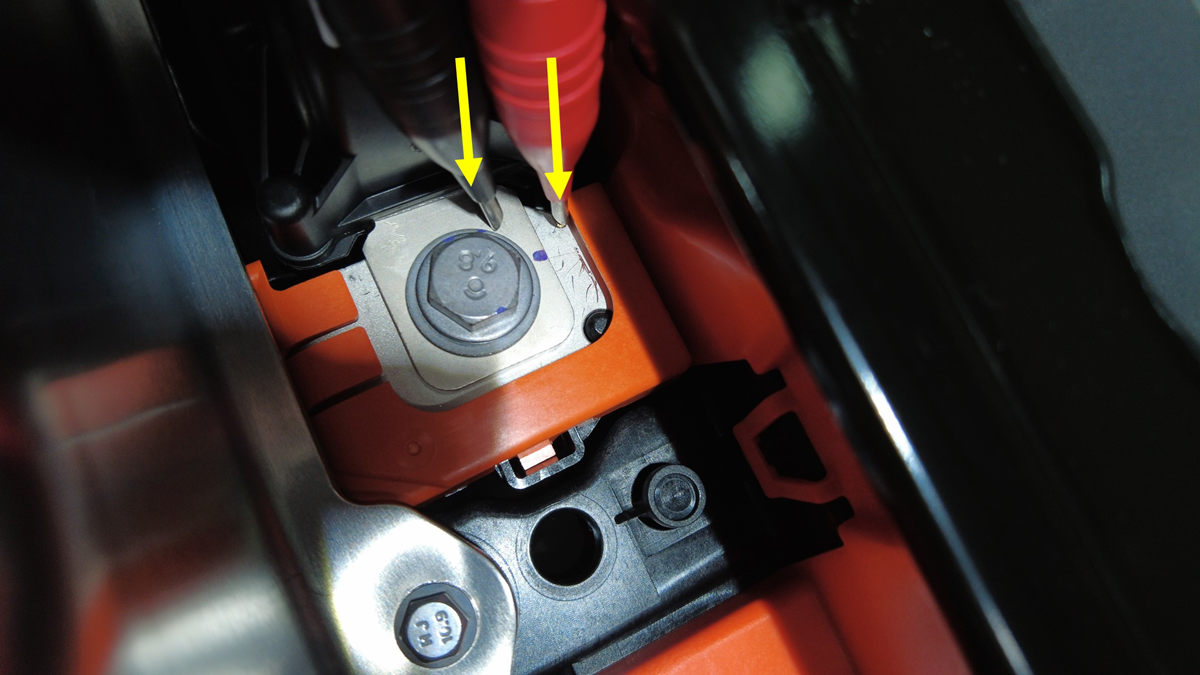

  10. 使用 Hioki 电阻计测量新安装的烟火电池断接开关与分流器之间高压接头的电阻。
    注
    测量前请先对 Hioki 电阻计执行零点调节。
    注
    最大可接受电阻值为 0.045 毫欧（45 微欧）。如果高压接头电阻过大，请拆下紧固件，使用异丙醇清洁拆卸区域，重新安装紧固件，然后再次测试
  11. 拆下高压电池仓维修绝缘装置套件。
  12. 安装高压电池仓盖板。请参阅 盖板总成 - 高压电池仓 ((拆卸和安装))。
    注
    安装高压电池仓盖板前，检查高压电池仓盖板密封件，确认无可视损坏。如果密封件已破损和/或出现分层现象，请更换高压电池仓盖板。
