执行机构 - 闩锁 - 前备箱盖 ((拆卸和更换))
校正代码
1133040202
FRT
0.18
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-01-27: 更新了程序，更新后需执行前备箱闩锁度量重置例行程序。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将前备箱盖闩锁传动装置固定到前端支架的螺栓 |
 8 Nm (5.9 lbs-ft) |
|
重复使用 |
拆卸
注
如果前备箱盖闩锁不可电动开启，请使用前备箱手动释放工具打开前备箱盖。
- 1130534-00-A前备箱手动释放工具，Model 3
警告
在“移动服务”中使用前备箱手动释放工具时，请使用小型坡道升起车辆并确认车辆稳定性。
- 拆卸前备箱后部挡板。请参阅 后裙板总成 ((拆卸和更换))。
- 拆卸驾驶室进气槽。请参阅。HVAC，新风槽，总成 ((拆卸和更换))
- 拆下检修板。请参阅 前保险杠饰板 - 总成，检修面板 ((拆卸和更换))。
- 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。
-

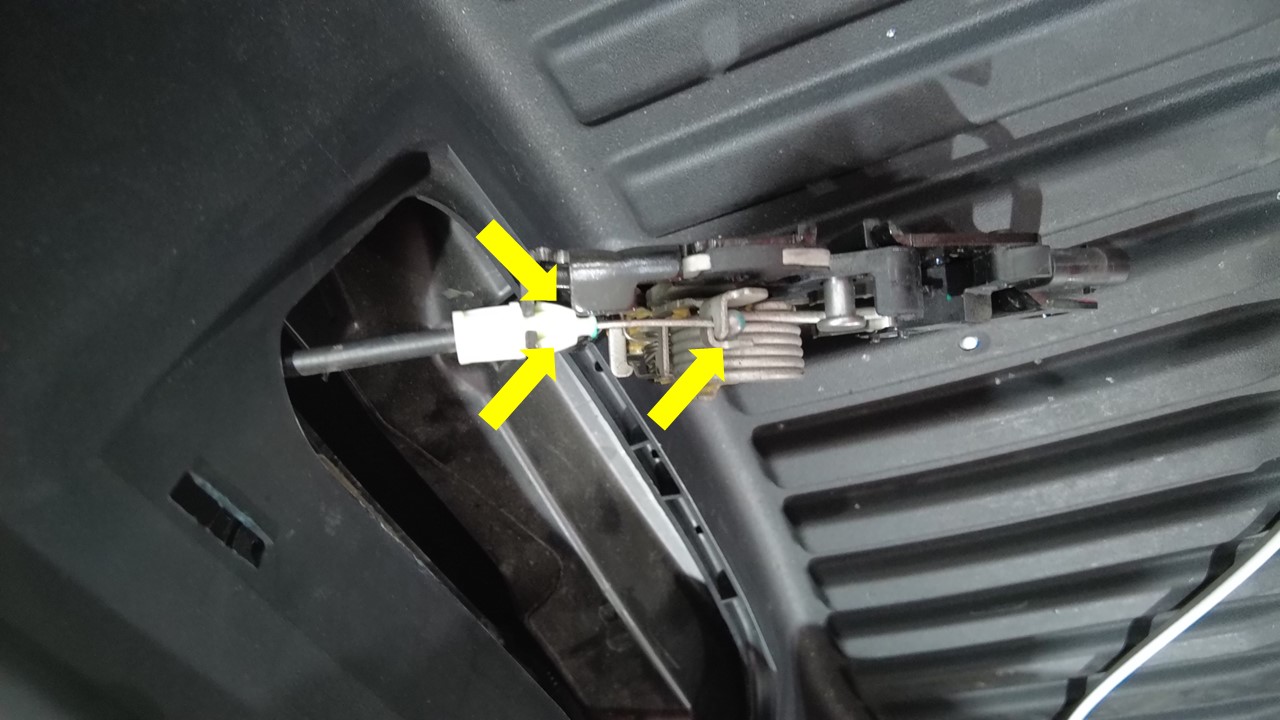

将前备箱盖闩锁传动装置缆索从前备箱盖闩锁上松开。
注松开卡子，然后将传动装置缆索从闩锁臂上拆下。
-

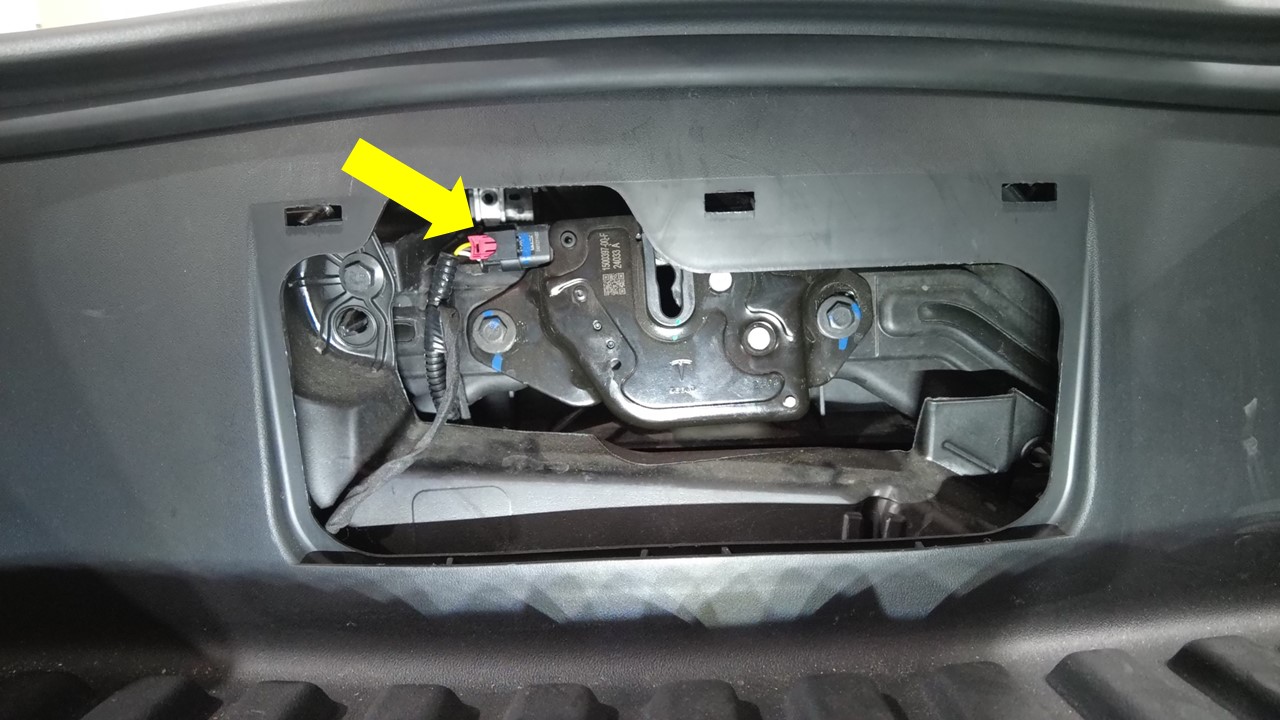

断开电气连接器与前备箱盖闩锁传动装置的连接。
注切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
-

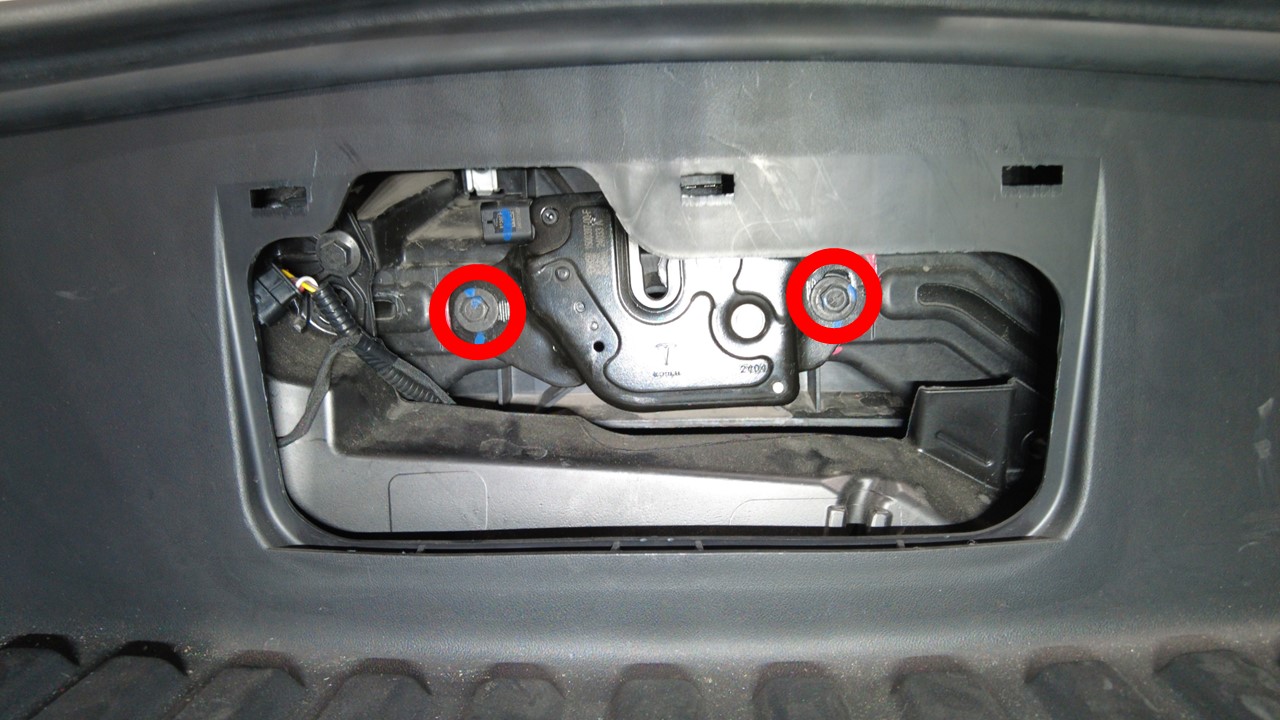

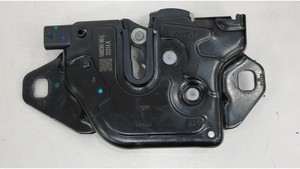

拆下将前备箱盖闩锁传动装置固定到前端支架的螺栓（2 个），然后将传动装置从车辆上拆下。
注在前端支架上标记闩锁执行机构的位置。TIp推荐使用以下工具
- 10 毫米套筒扳手
安装
-
安装将前备箱盖闩锁执行机构固定到前端支架的螺栓（2 个），此时请勿完全拧紧螺栓，请根据所做标记调整闩锁执行机构的位置。
-
将电气连接器连接到前备箱盖闩锁传动装置。
-
将前备箱盖闩锁传动装置缆索安装到前备箱盖闩锁上。
注将缆索末端固定到闩锁臂上，然后接合卡子。警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
- 关闭前备箱盖，确认是否按规定对齐。如有必要，请打开前备箱盖，重复步骤1和步骤3，确认按规定对齐。
-
完全紧固螺栓。8 Nm (5.9 lbs-ft)TIp推荐使用以下工具
- 10 毫米套筒扳手
- 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
- 安装检修板。请参阅 前保险杠饰板 - 总成，检修面板 ((拆卸和更换))。
- 安装驾驶室进气槽。请参阅 HVAC，新风槽，总成 ((拆卸和更换))。
- 安装前备箱后挡板。请参阅 后裙板总成 ((拆卸和更换))。
- 启用车辆“维护模式增强版”。请参阅 维护模式增强版。
- 选择，点击Run，然后等待例行程序完成。
- 退出“维护模式增强版”。请参阅 维护模式增强版。
