2025-04-11
安全带织带导杆 - 第一排（单侧） ((拆卸和更换))
校正代码
2005010022
FRT
0.30
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2024 年 11 月 14 日：更新了将第一排织带导杆固定到车辆的螺栓的扭矩信息，从 3.5 Nm 改为 5 Nm。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将第一排织带导杆固定到车辆的螺栓（2 个） |
 5 Nm (3.7 lbs-ft) |
|
更换 |
拆卸
- 将座椅安全带释放钥匙 (1133787-00-A) 插入座椅安全带预紧器连接件底部，将座椅安全带从预紧器上松开。
- 拆下侧部承梁。请参阅肘板 - 第二排座椅 - 左侧 ((拆卸和更换))。
- 拆下第二排座椅下部座垫。请参阅坐垫 - 第二排座椅 ((拆卸和更换))。
- 拆下端盖。请参阅端盖 - 仪表板 - 左侧 ((拆卸和更换))。
- 拆下 A 柱下饰板。请参阅饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
- 拆下 B 柱下饰板。请参阅饰板 - 下 - B 柱 - 左侧 ((拆卸和更换))。
- 拆下 B 柱中部饰板。请参阅饰板 - 中 - B 柱 - 左侧 ((拆卸和更换))。
- 拆下 B 柱上饰板。请参阅饰板 - 上 - B 柱 - 左侧 ((拆卸和更换))。
-

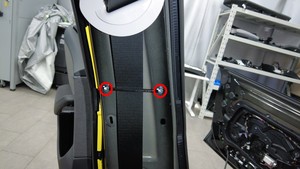

拆下并弃用将第一排织带导杆固定到车辆的螺栓（2 个）。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 8 mm 套筒扳手
- 带角度测量的扭矩扳手 （仅适用于安装程序）
-

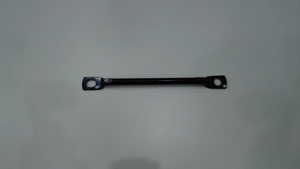

拆下第一排织带导杆。
安装
-
安装新的螺栓（2 个），将第一排织带导杆固定到车辆上。5 Nm (3.7 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 8 mm 套筒扳手
- 带角度测量的扭矩扳手 （仅适用于安装程序）
- 安装 B 柱上饰板。请参阅饰板 - 上 - B 柱 - 左侧 ((拆卸和更换))。
- 安装 B 柱中部饰板。请参阅饰板 - 中 - B 柱 - 左侧 ((拆卸和更换))。
- 安装 B 柱下饰板。请参阅饰板 - 下 - B 柱 - 左侧 ((拆卸和更换))。
- 安装 A 柱下饰板。请参阅饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
- 安装端盖。请参阅端盖 - 仪表板 - 左侧 ((拆卸和更换))。
- 安装第二排座椅下部座垫。请参阅坐垫 - 第二排座椅 ((拆卸和更换))。
- 安装侧部承梁。请参阅肘板 - 第二排座椅 - 左侧 ((拆卸和更换))。
-
将第一排座椅安全带卷收器安装到预紧器上。
注将座椅安全带预紧器重新安装到座椅安全带预紧器连接件后，执行拉动测试以确保座椅安全带和预紧器已牢牢接合。
