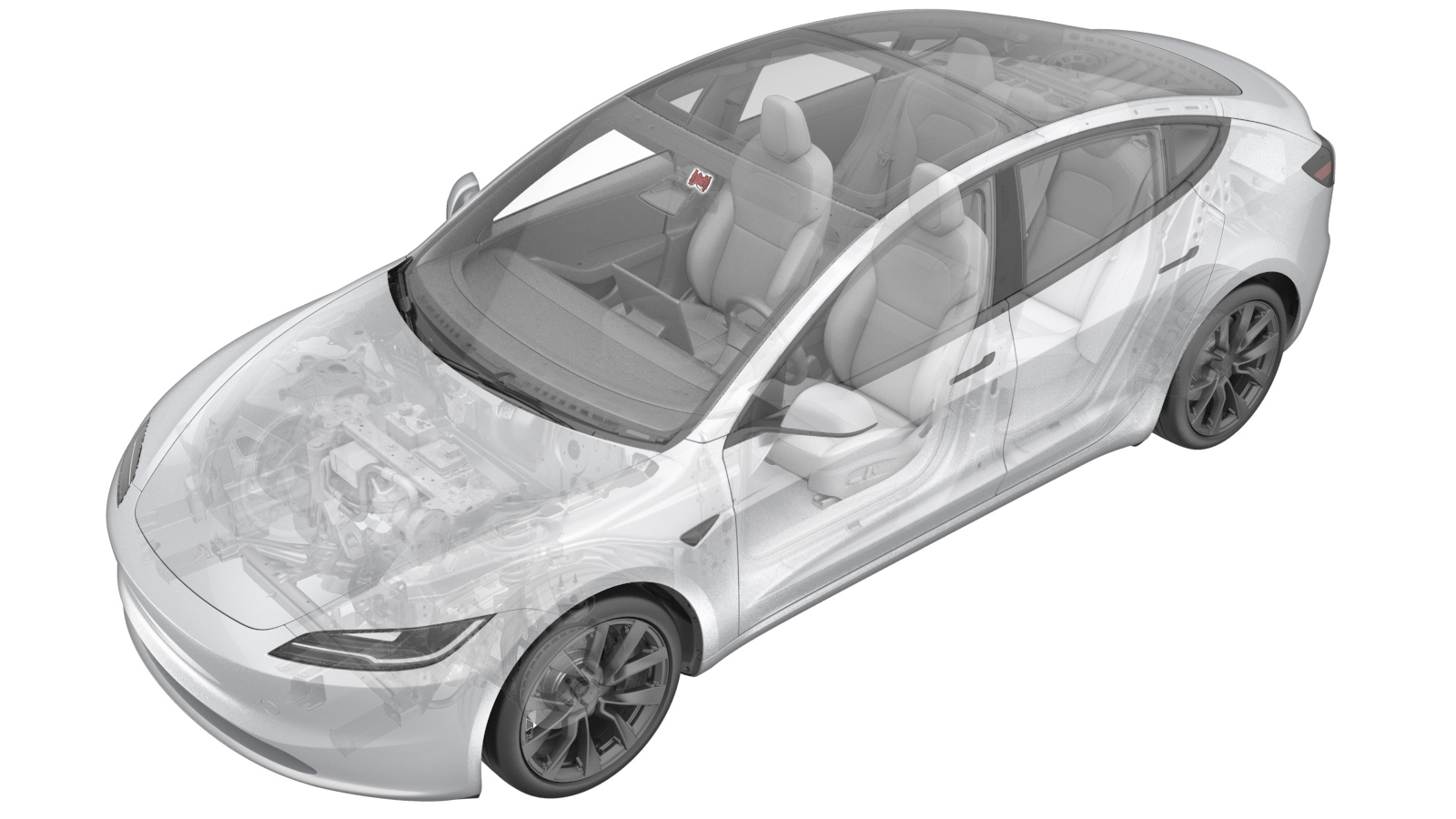

摄像头 - 内部（左驾驶） ((拆卸和更换))

校正代码 1724010012 FRT 0.18 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-03-02: 更新了通过维修 UI 界面进行校准的步骤。
  • 2025-03-25: 添加了摄像头连接测试例行程序。

扭矩规格

表 1. 扭矩规格： 摄像头 - 内部（左驾驶） ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将内部摄像头固定到摄像头上盖的螺栓（2 个）
0.8 Nm (7 lbs-in)
  • 梅花 T10 批头
 更换 1919198-00-A

拆卸

  1. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
  2. 拆卸摄像头上盖。请参阅 摄像头盖 - 上 ((拆卸和更换))。

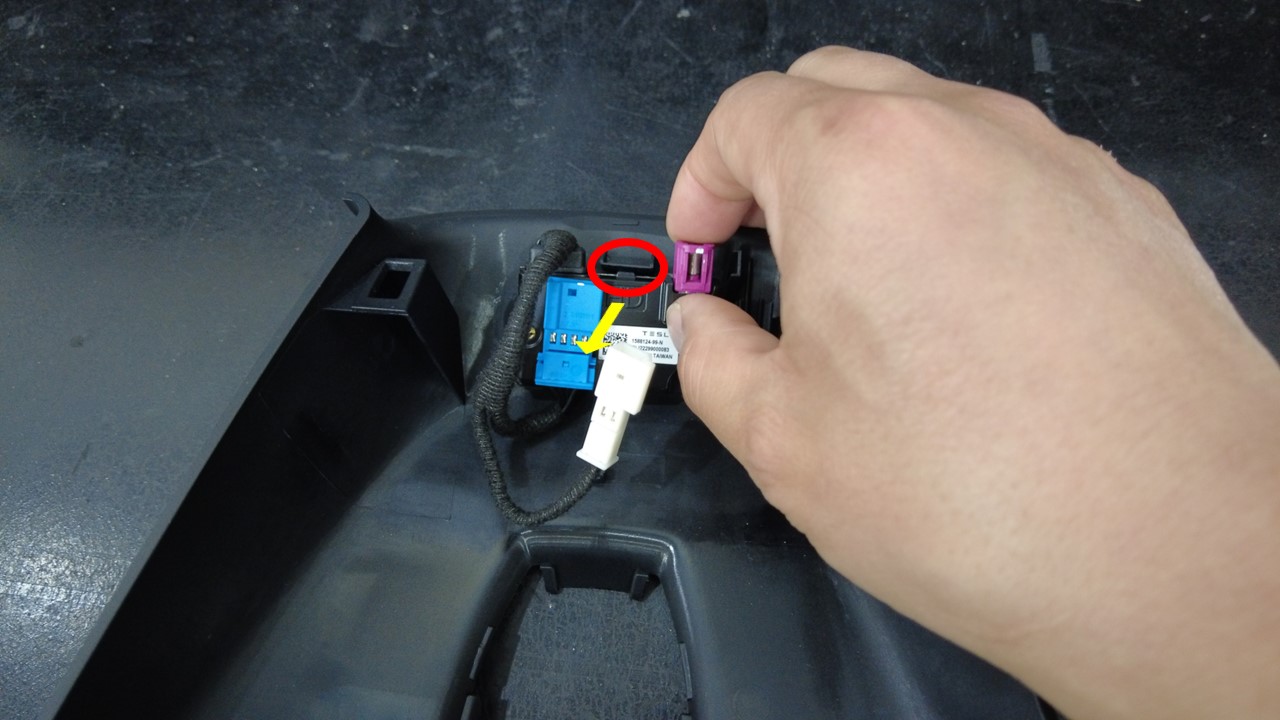

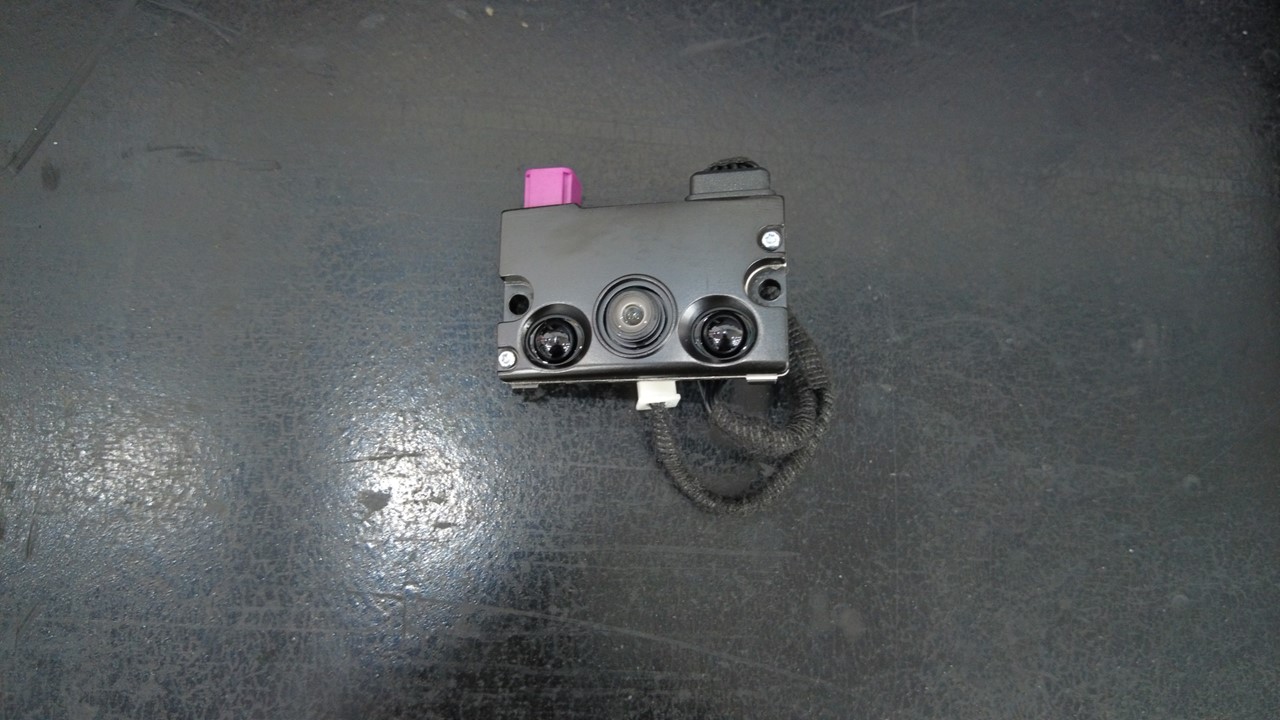

  3. 拆下并弃用将内部摄像头固定到摄像头上盖的螺栓（2 个），然后拆下内部摄像头。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T10 批头

安装

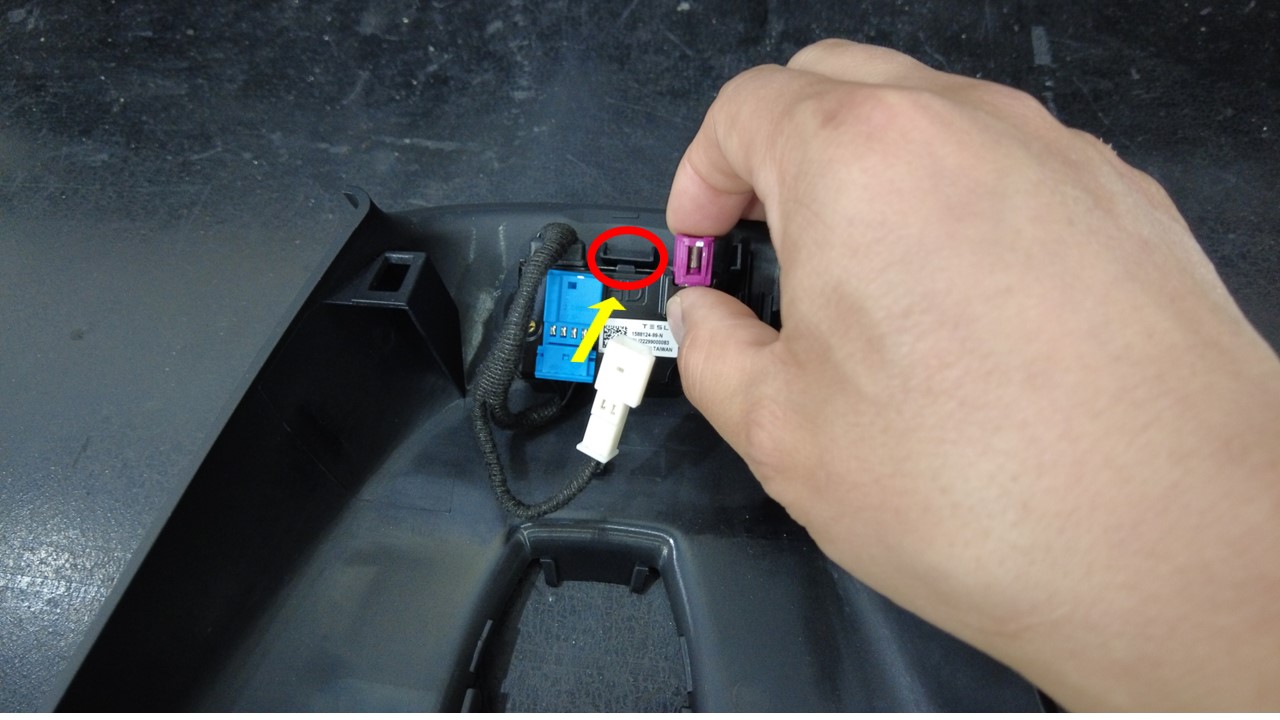

  1. 将内部摄像头紧固到摄像头上盖锁片上。

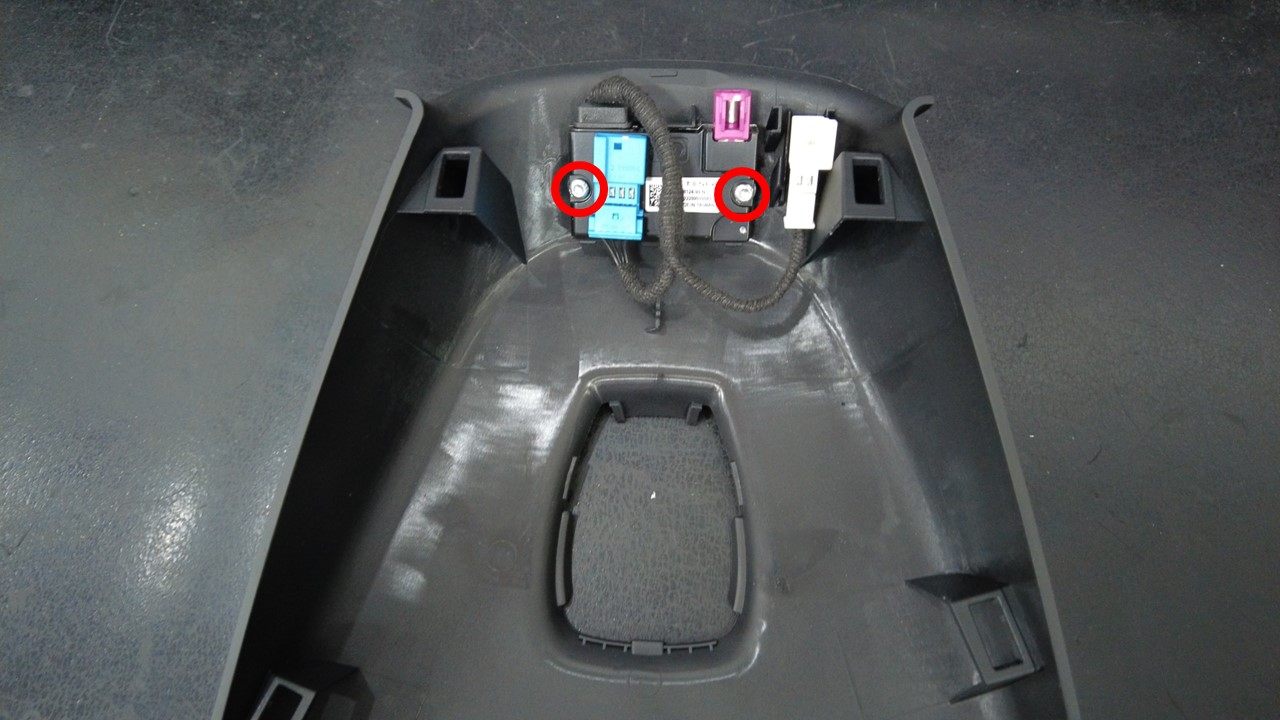

  2. 安装新的螺栓（2 个），将内部摄像头固定到摄像头上盖。
    0.8 Nm (7 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T10 批头
  3. 安装摄像头上盖。请参阅 摄像头盖 - 上 ((拆卸和更换))。
  4. 解锁车辆网关。请参阅网关解锁。
  5. 流挂 PROC_DAS_X_CLEAR-CALIBRATIONvia Service Mode:
    • Driver Assist ➜ Cameras ➜ Clear Camera Calibration
    • Driver Assist ➜ Driverless ➜ Clear Calibration
    via Toolbox:(link)
  6. 流挂 PROC_DAS_X_CALIBRATE-CAMERAvia Toolbox:(link)
  7. 退出“维护模式增强版”。请参阅维护模式增强版。
