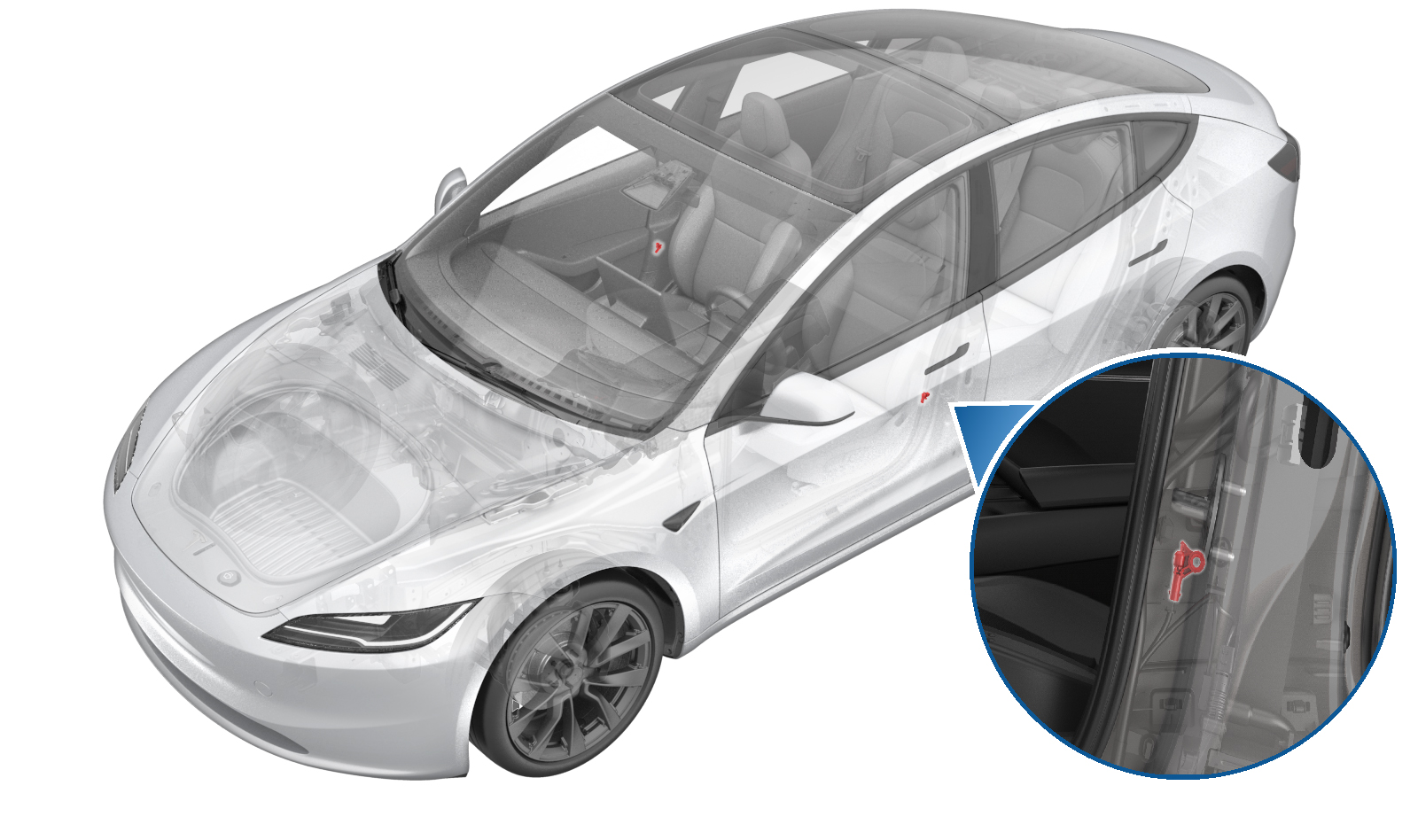

碰撞加速度传感器 - B 柱 - 左侧 ((拆卸和更换))
校正代码
2020010612
FRT
0.30
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前，确保 12V/低压电源已断开至少 1 分钟。断开 12V/低压电池以及紧急响应回路。否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
- 2026-09-16: 添加了断开/连接低压电源的步骤。
拆卸
- 断开低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
- 拆下第二排座椅左侧侧部承梁。请参阅 肘板 - 第二排座椅 - 左侧 ((拆卸和更换))。
- 拆下第二排座椅下部座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
- 拆卸仪表板左侧端盖。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
- 拆下左侧 A 柱下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
- 拆下 B 柱左侧下部饰板。请参阅 饰板 - 下 - B 柱 - 左侧 ((拆卸和更换))。
- 拆下左侧 B 柱中部饰板。请参阅 饰板 - 中 - B 柱 - 左侧 ((拆卸和更换))。
-
将电气连接器从左侧 B 柱碰撞加速计传感器上断开。
注拉动红色锁片进行解锁，然后再次拉动以断开连接器。
-
拆卸将左侧 B 柱碰撞加速计传感器固定到车身的螺栓，然后拆下传感器。
提示推荐使用以下工具
- 10 毫米 12 角深套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手 （仅适用于安装程序）
安装
-
安装将左侧 B 柱碰撞加速计传感器固定到车身的螺栓。
8 Nm (5.9 lbs-ft)提示推荐使用以下工具- 10 毫米 12 角深套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手 （仅适用于安装程序）
- 将电气连接器连接到左侧 B 柱碰撞加速计传感器。
- 安装左侧 B 柱中部饰板。请参阅 饰板 - 中 - B 柱 - 左侧 ((拆卸和更换))。
- 安装 B 柱左侧下部饰板。请参阅 饰板 - 下 - B 柱 - 左侧 ((拆卸和更换))。
- 安装左侧 A 柱下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
- 安装左侧仪表板端盖板。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
- 安装第二排座椅下部座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
- 安装第二排座椅侧部承梁。请参阅 肘板 - 第二排座椅 - 左侧 ((拆卸和更换))。
- 连接低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
