电机 - 靠背倾斜 - 第一排座椅 - 右 ((拆卸和更换))
校正代码
1301020082
FRT
0.42
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车上拆下时，以及在座椅底座上或其附近进行相关作业时，请佩戴防割手套。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将右前座椅倾斜电机固定到座椅框架的螺栓（3 个） |
 7.5 Nm (5.5 lbs-ft) |
|
重复使用 | |
| 将右前座椅倾斜电机调节臂固定到座椅总成的螺栓 |
16 Nm (11.8 lbs-ft) |
|
更换 | 1109741-00-E |
拆卸
- 拆卸右前座椅总成。请参阅 第一排座椅总成，右，无腰部支撑 ((拆卸和更换))。
-

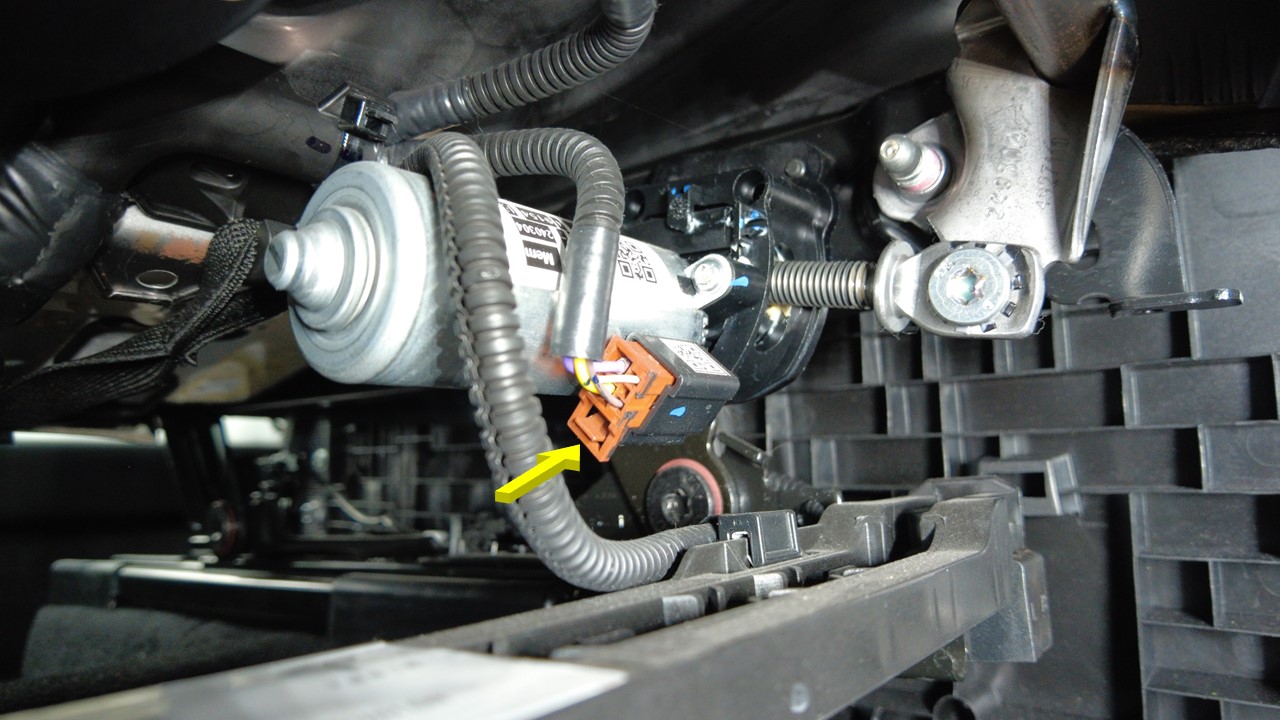

断开右前座椅倾斜电机连接器上的电气线束。
-

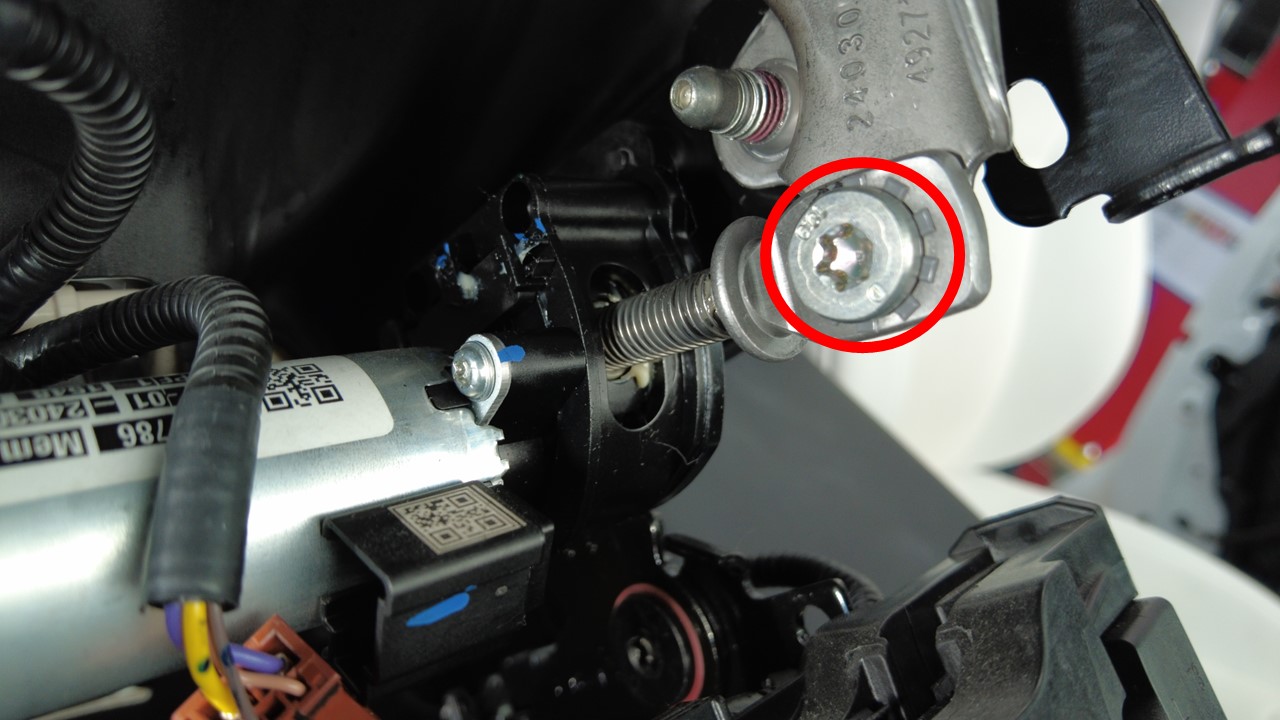

拆下并弃用将右前座椅倾斜电机调节臂固定到座椅总成的螺栓。
TIp推荐使用以下工具
- 梅花 T40 套筒
-

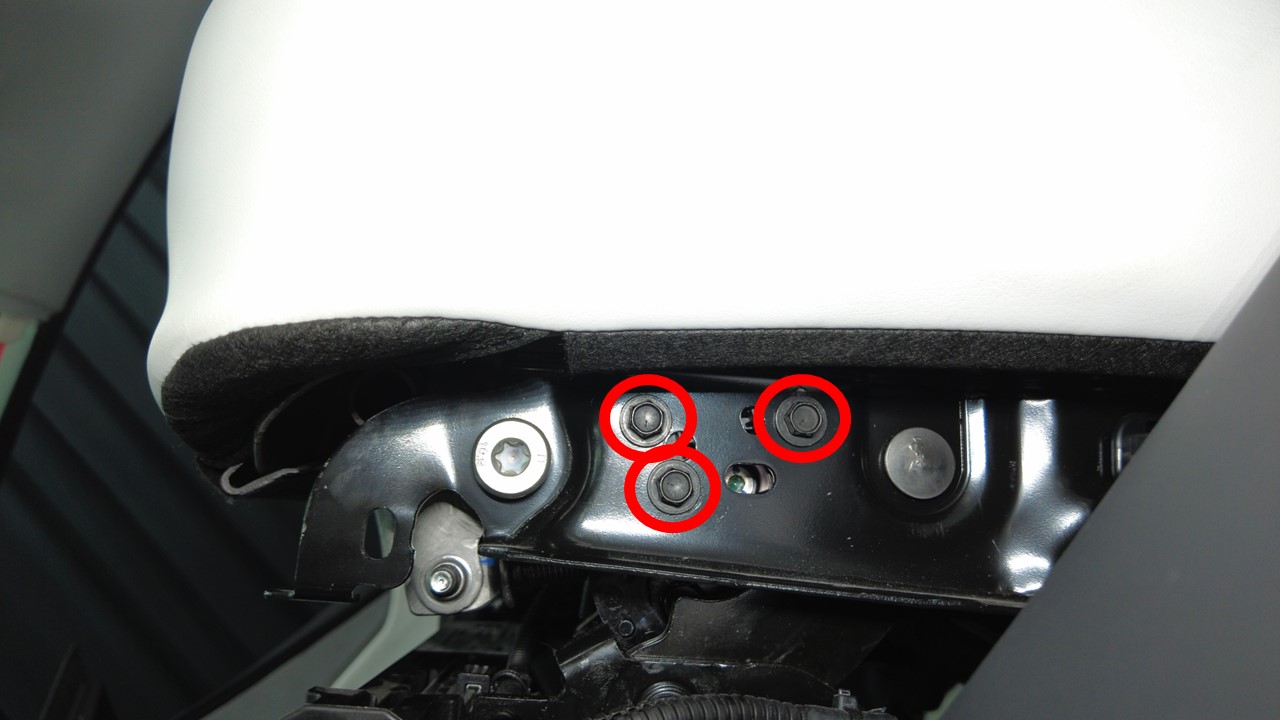

拆下将右前座椅倾斜电机固定到座椅框架的螺栓（3 个），然后将右前座椅倾斜电机从座椅框架上拆下。
TIp推荐使用以下工具
- 8 毫米深套筒
安装
-
将右前座椅倾斜电机放置到座椅框架上，以备安装。

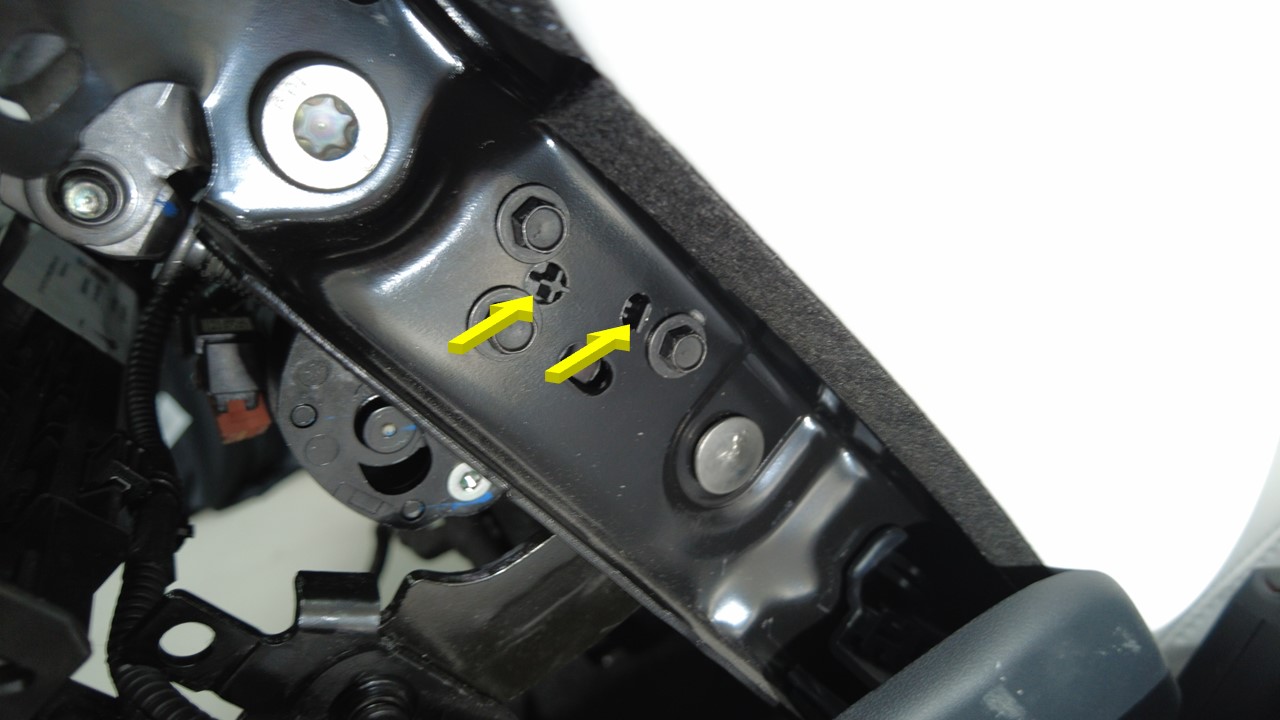

注将座椅倾斜电机垂直靠在座椅框架上。确保可以在座椅框架中看到电机定位销。
-
安装将右前座椅倾斜电机固定到座椅框架的螺栓（3 个）。7.5 Nm (5.5 lbs-ft)TIp推荐使用以下工具
- 8 毫米深套筒
-
安装新的螺栓，将右前座椅倾斜电机调节臂固定到座椅总成。16 Nm (11.8 lbs-ft)TIp推荐使用以下工具
- 梅花 T40 套筒
-
将电气线束连接到右前座椅倾斜电机连接器。
- 安装右前座椅总成。请参阅 第一排座椅总成，右，无腰部支撑 ((拆卸和更换))。
- 解锁车辆网关。请参阅 网关解锁
-

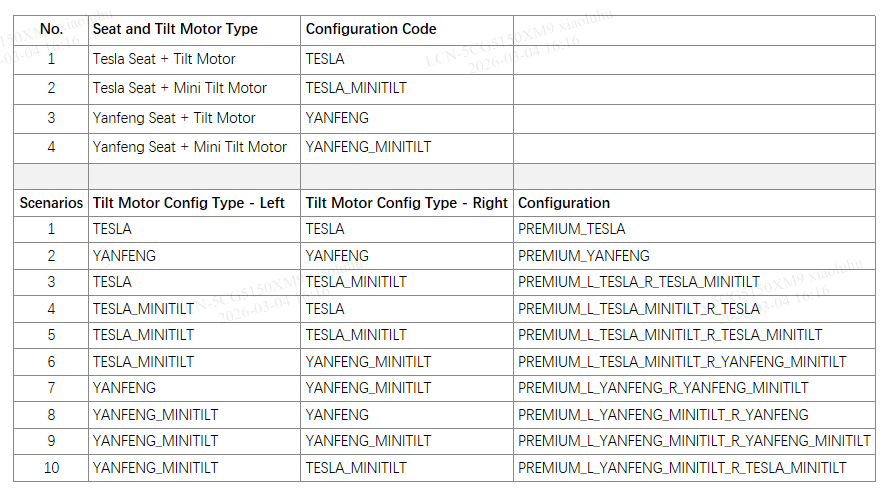

前排座椅总成和座椅座垫框架总成替换件带有一个新设计的“小型倾斜”电机，更换这些总成零件（或倾斜电机）时，可能需要进行配置变更。如需更新配置，请浏览表中给出的配置信息，然后执行以下子步骤。

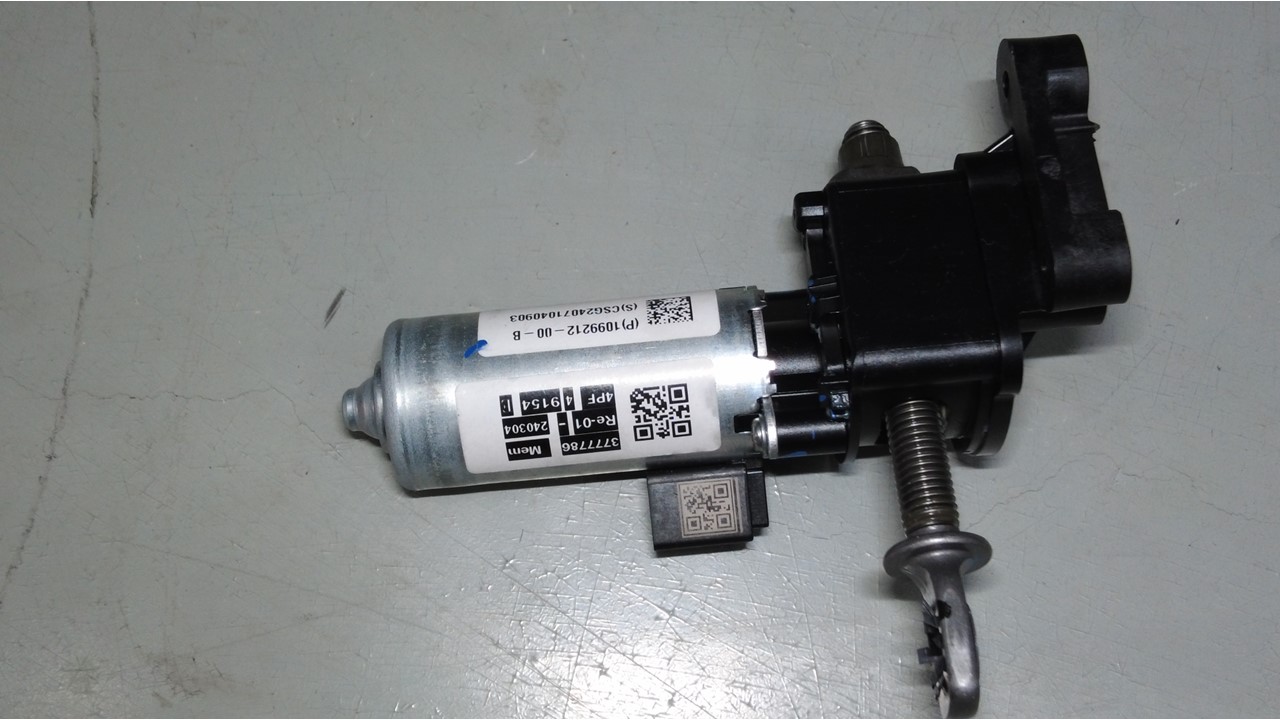

图 1. 旧的倾斜电机 图 2. 新的小型倾斜电机（零件号：1868276-00-B 或更高版本） - 进入Infotainment Dashboard中的Vehicle Configuration部分。请参阅网关配置（显示和变更）。
- 根据表中给出的倾斜电机总览信息更新cfg_frontSeattype。
- 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCRIGHT_SEAT-CALIBRATEvia Service Mode Plus:Low Voltage ➜ Seats ➜ Calibratevia Toolbox:(link)
- 退出“维护模式”或断开笔记本电脑（如适用）（请参阅0005 - 维护模式）。
