主动进气格栅总成 ((拆卸和更换))

校正代码 1850010012 FRT 0.78 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-09-17: 鉴于可以在不拆卸冷却风扇模块的情况下拆下主动进气格栅，重新组织了程序。
  • 2026-05-11: 添加了 PROC_VCFRONT_X_LOUVER-CALIBRATION 例行程序。

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 断开低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
  3. 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。

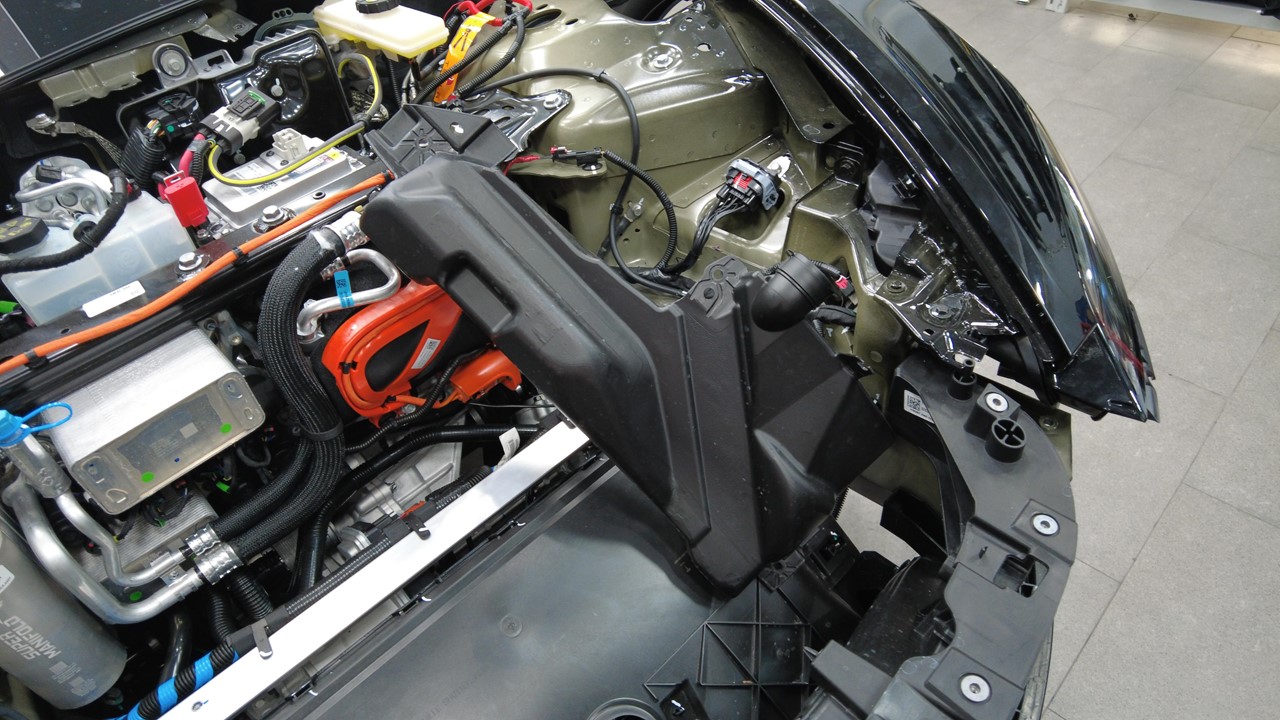

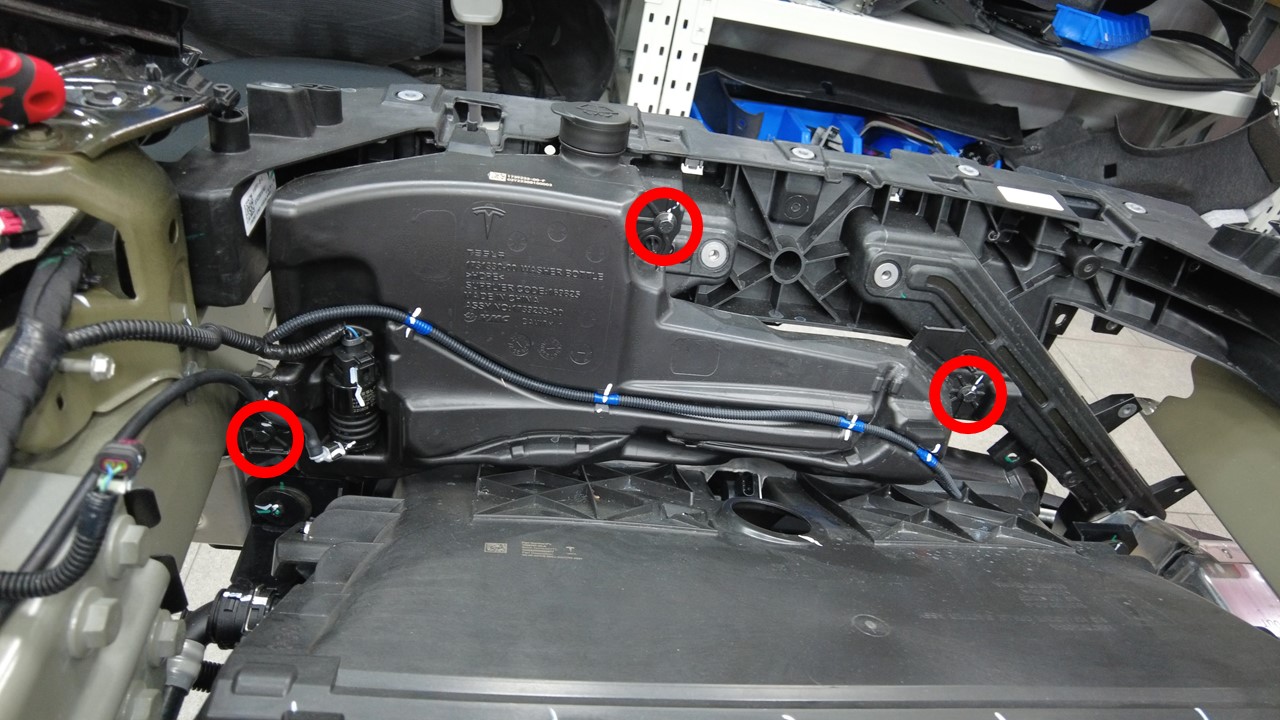

  4. 拆下将清洗器储液罐固定到前端支架的螺栓（3 个），然后将清洗器储液罐置于一旁。
    注
    Use of the following tool(s) is recommended:
    • 2 in extension
    • 10 mm socket
  5. 将环境温度传感器罩从主动进气格栅上小心拆下。
  6. 断开环境温度传感器电气连接器，然后将传感器从主动进气格栅上拆下。

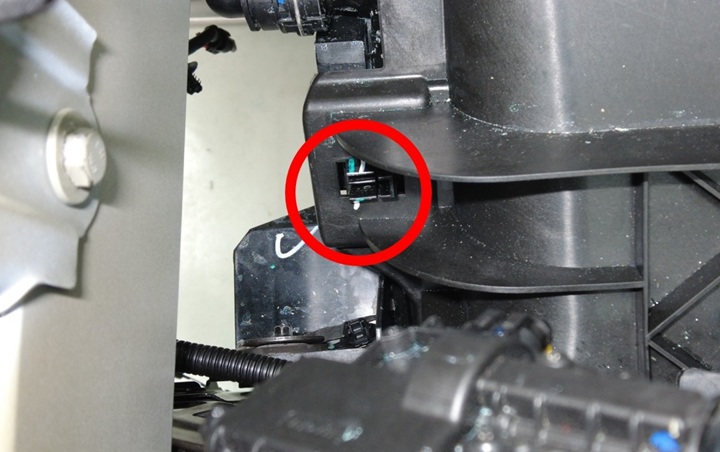

  7. 松开连接器锁，然后断开主动进气隔栅执行机构电气连接器。
    警告
    请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。

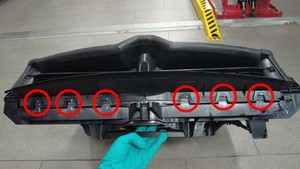

  8. 松开将主动进气格栅固定到冷却风扇模块的上部和中间锁片（8 个）。
  9. 拆卸前流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  10. 拆下前裙板。请参阅 下围板 - 前底板 ((拆卸和更换))。

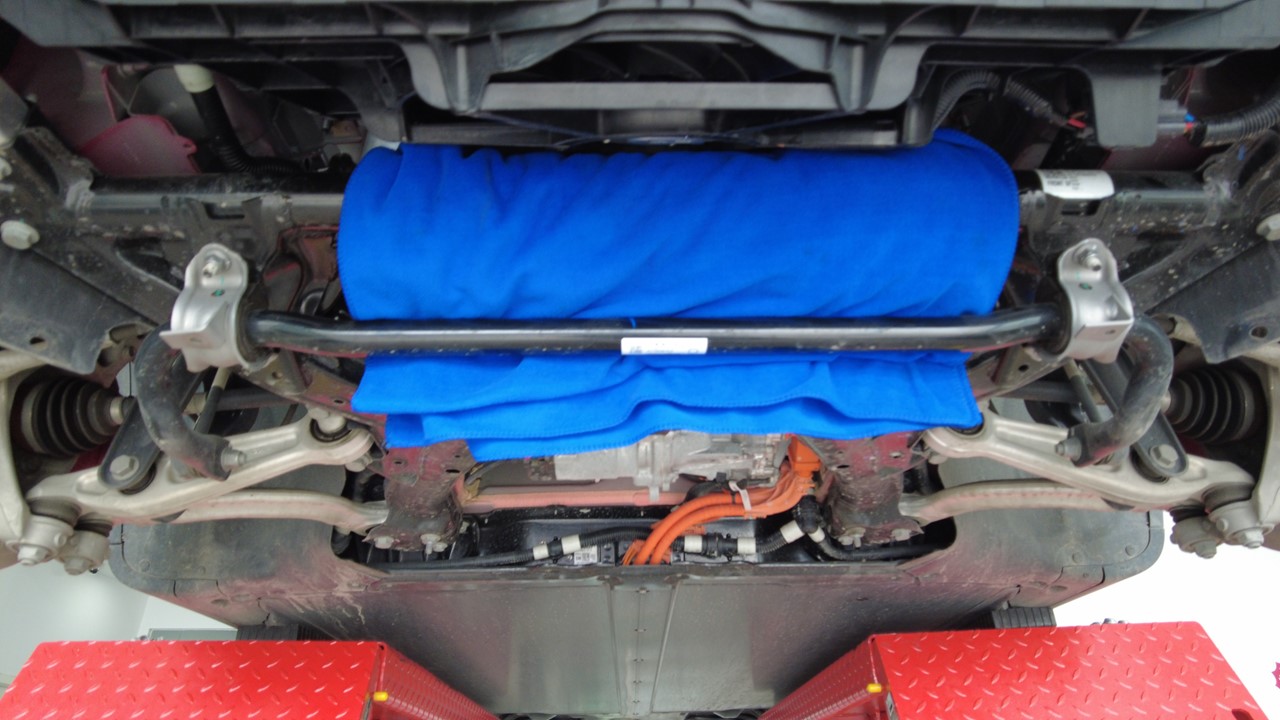

  11. 在副车架前部放置一块毛巾，以保护冷却风扇。

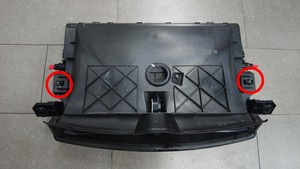

  12. 拆下将冷凝器风扇模块底部固定到踝部止动爪的左右螺栓。
    注
    Use of the following tool(s) is recommended:
    • 8 mm socket
    • Ratchet/torque wrench
    注
    握住冷凝器风扇模块，以便拆卸螺栓。

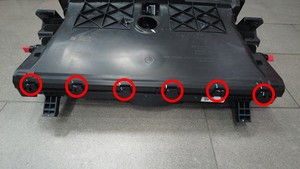

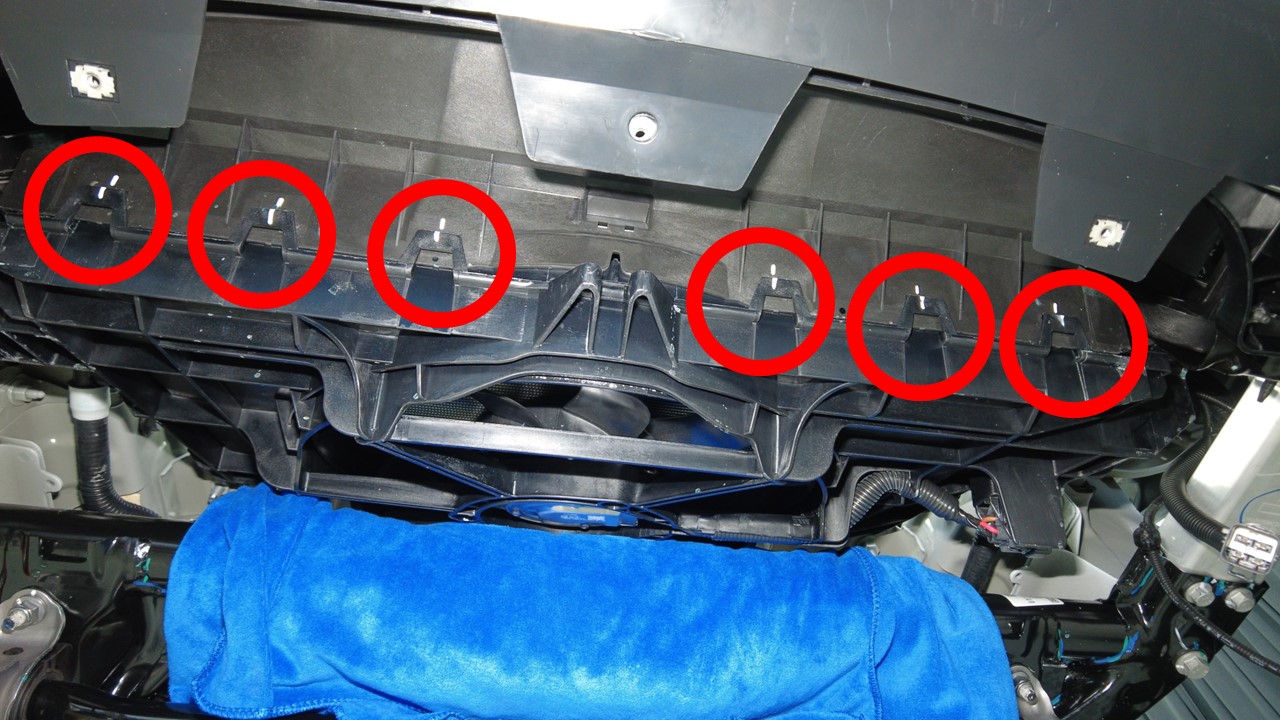

  13. 松开将主动进气格栅固定到冷却风扇模块的下部锁片（6 个）。
  14. 完全降下车辆。

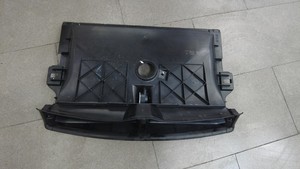

  15. 将主动进气格栅从车辆上拆下。
    警告
    小心请勿损坏散热器。

安装

  1. 将主动进气格栅安装到冷却风扇模块上，然后紧固上部和中间锁片（8 个）。
  2. 完全升起车辆，然后将举升机降至锁止位。
  3. 紧固将主动进气格栅固定到冷却风扇模块的下部锁片（6 个）.
  4. 安装并手动拧紧将冷凝器风扇模块底部固定到踝部止动爪的左右螺栓（2 个）。
    注
    轻轻提起冷凝器风扇模块，将其放置入位并安装螺栓。
  5. 紧固将冷凝器风扇模块底部固定到踝部止动爪的螺栓。
    10 Nm (7.4 lbs-ft)
    注
    Use of the following tool(s) is recommended:
    • 8 mm socket
    • Ratchet/torque wrench
  6. 取走副车架前部的毛巾。
  7. 安装前裙板。请参阅 下围板 - 前底板 ((拆卸和更换))。
  8. 安装前部流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  9. 完全降下车辆。
  10. 将环境温度传感器安装到主动进气格栅上，然后连接电气连接器。
  11. 将环境温度传感器盖板安装到主动进气格栅。
  12. 连接主动进气隔栅传动装置电气连接器，然后接合连接器锁。
  13. 连接低压电源。请参阅 低压电源 - 锂离子（断开和连接）。
    注
    请勿在此时安装前备箱后部挡板。
  14. 安装将清洗器储液罐固定到前端支架的螺栓（3 个）。
    3 Nm (2.2 lbs-ft)
    注
    Use of the following tool(s) is recommended:
    • 2 in extension
    • 10 mm socket
  15. 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
  16. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCFRONT_X_LOUVER-CALIBRATIONvia Toolbox:(link)
  17. 通过“维护模式”或 Toolbox 执行以下例行程序： TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Service Mode:Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    via Toolbox:(link)
  18. 退出“维护模式”或断开笔记本电脑（如适用）（请参阅0005 - 维护模式）。
  19. 升起车窗，关闭车门。
  20. 将车辆从举升机上移走。
