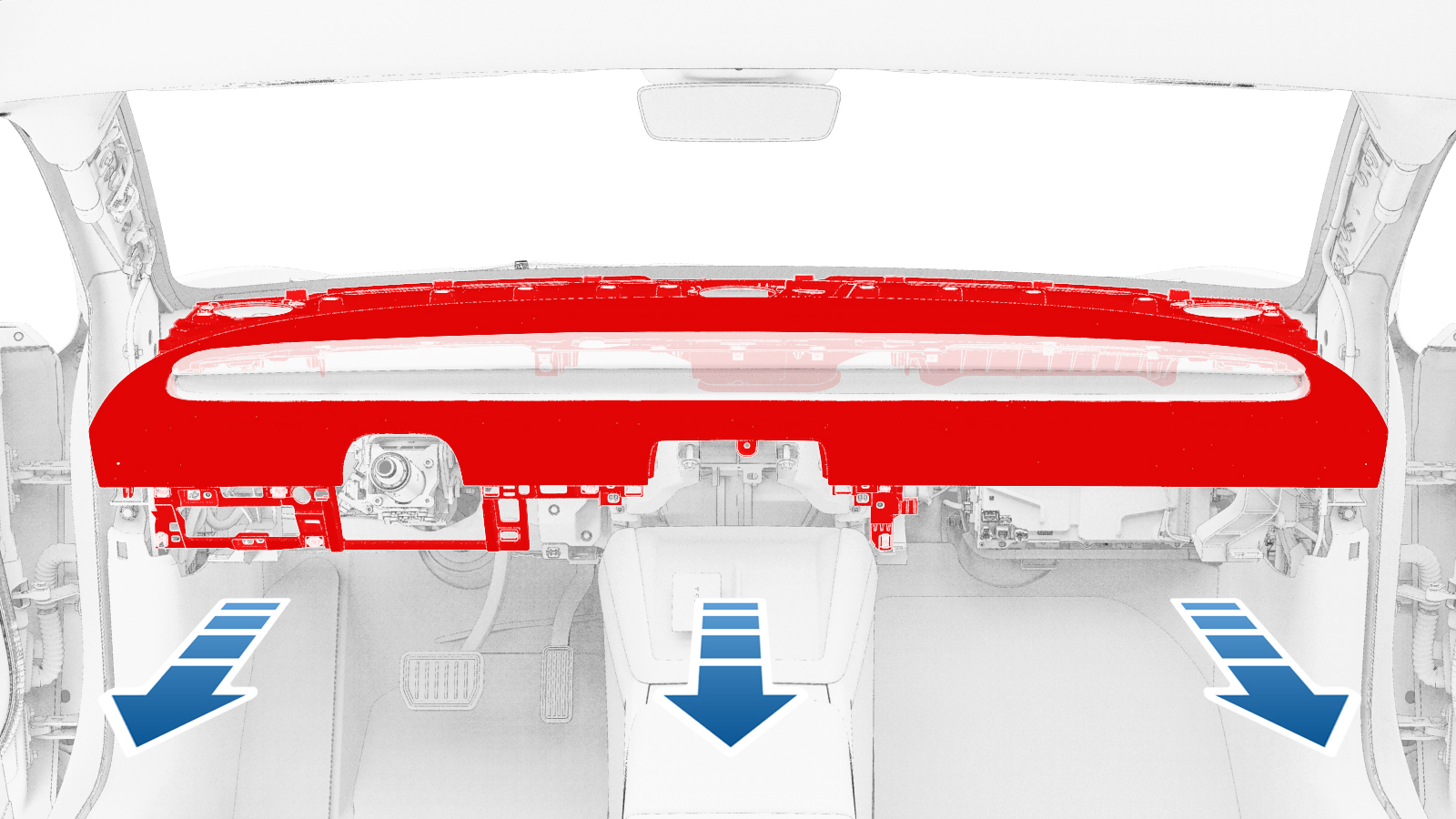

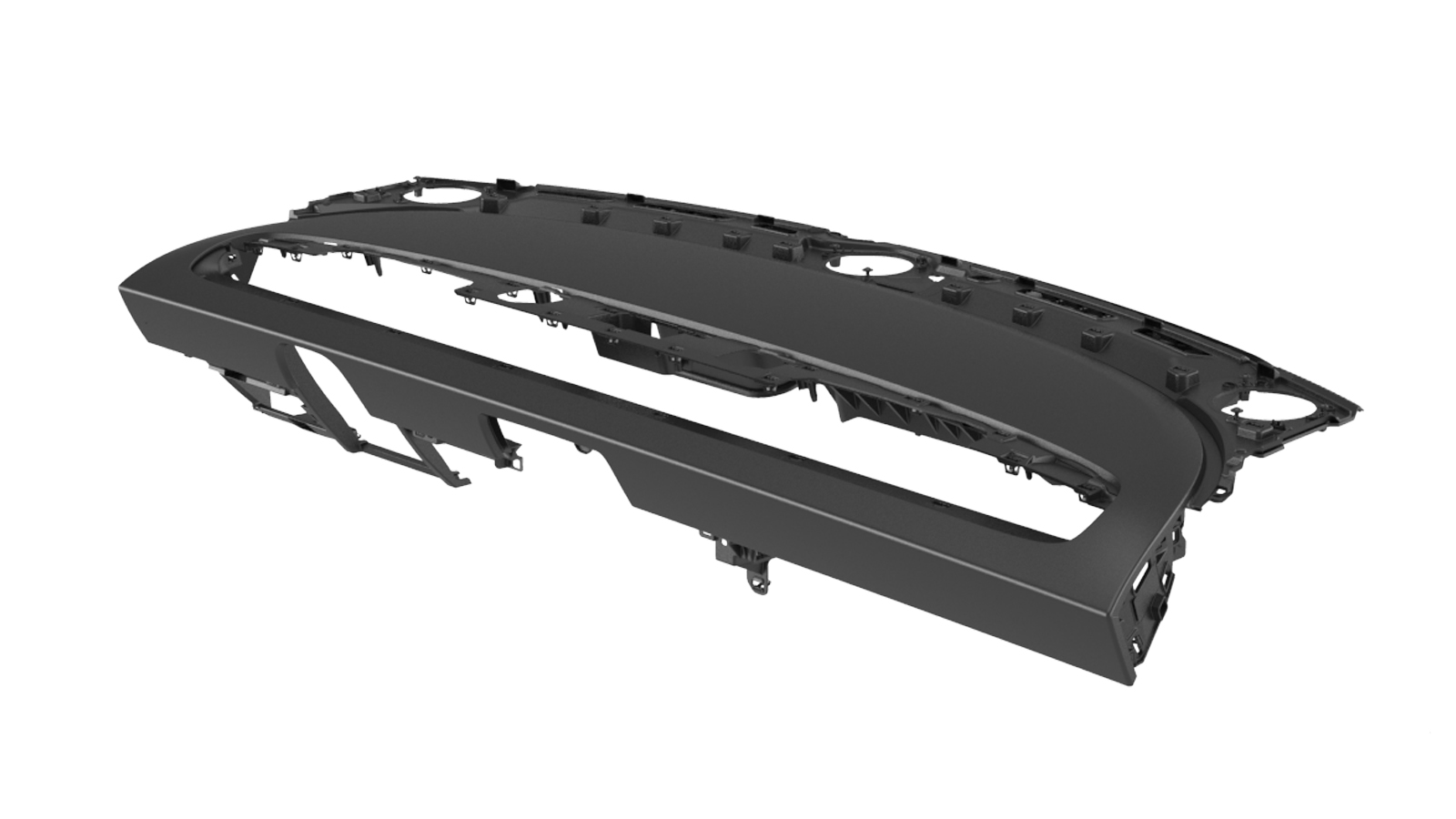

仪表板上部总成 ((拆卸和安装))

校正代码 1405010011 FRT 1.44 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-08-13: 添加了拆卸/安装膝部气囊的步骤。
  • 2026-05-21: 更新了螺纹胶螺栓的零件号。
  • 2026-01-28: 添加了在断开低压电源前先移动方向盘的步骤。
  • 2025-01-30: 添加了拆卸转向柱以及转向柱控制模块 (SCCM) 的步骤。
表 1. 扭矩规格： 仪表板上部总成 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将仪表板支架固定到副驾位气囊附近横梁的螺纹胶螺栓（2 个）
8 Nm (5.9 lbs-ft)
  • 无绳棘轮/冲击钻
  • 6 英寸加长件
  • 1/4 英寸至 3/8 英寸适配器
  • 外梅花套筒 E10
  • 棘轮/扭矩扳手
 更换 1116594-00-B
将仪表板支架固定到横梁的螺钉（8 个）和固定销（7 个）
2.3 Nm (1.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 2 英寸加长件
  • 梅花 T20 套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
 重复使用

拆卸

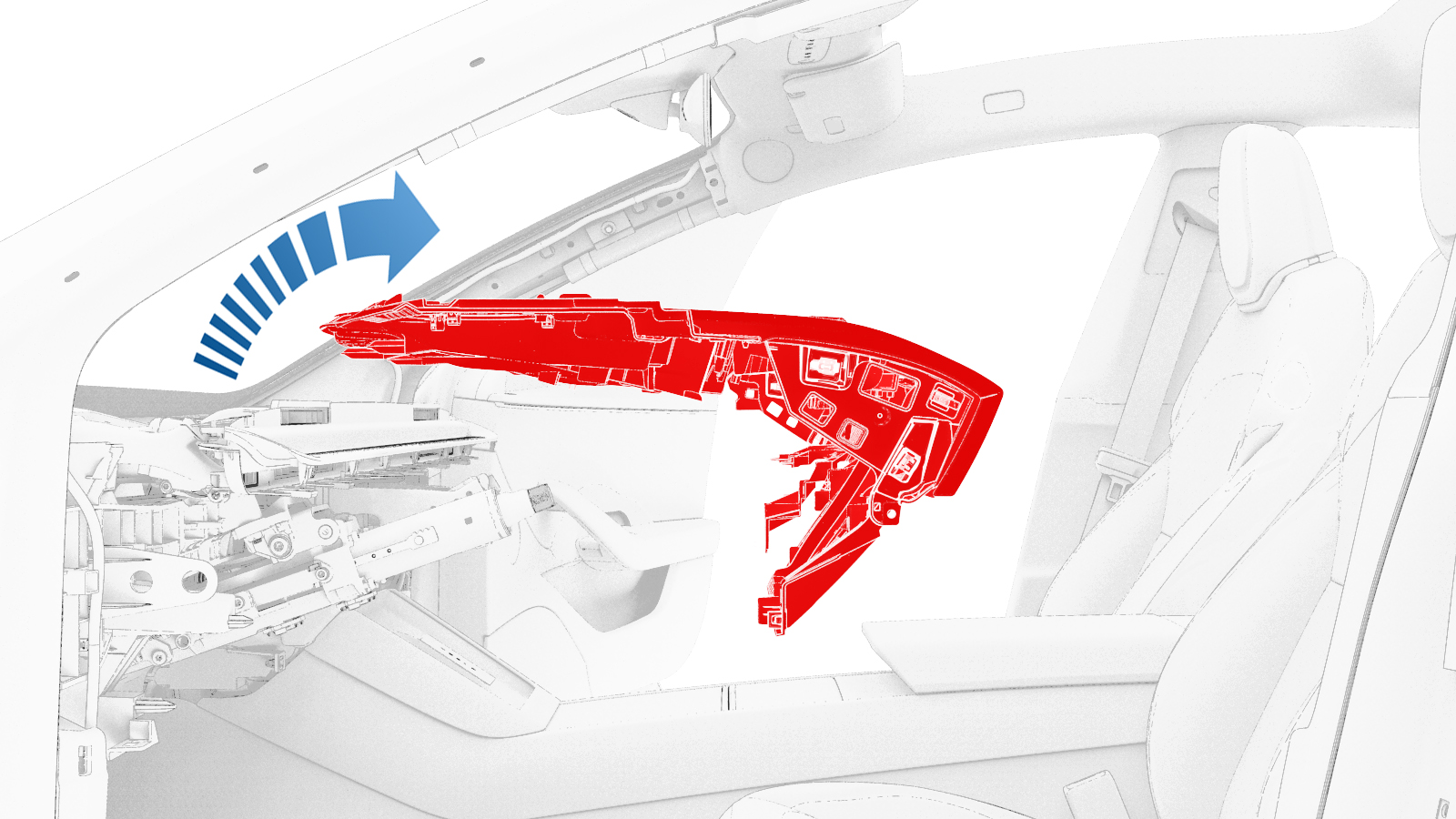

  1. 打开两个前车门，降下两个前车窗。
  2. 将左前和右前座椅向后移动。
  3. 在触摸屏上，转至Controls > Steering，充分移动方向盘，使其脱离仪表板。
  4. 打开手套箱。
  5. 断开低压电池电源。请参阅 低压电源 - 锂离子（断开和连接）。
  6. 拆下左侧和右侧仪表板端盖。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  7. 拆下 A 柱左侧和右侧上部饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
  8. 拆卸副驾位脚部空间盖板。请参阅 脚部空间盖板总成 - 副驾位 ((拆卸和更换))。
  9. 拆卸手套箱。请参阅 手套箱总成 - 含 USB ((拆卸和更换))。
  10. 拆下副驾位脚部空间风管。请参阅 风管 - 脚部空间 - 右侧 ((拆卸和更换))。
  11. 拆下仪表板右侧气波管道。请参阅 气流风管 - 仪表板 - 右侧 ((拆卸和更换))。
  12. 拆卸驾驶位脚部空间盖板。请参阅 脚部空间盖板总成 - 驾驶位 ((拆卸和更换))。
  13. 拆下仪表板下部总成。请参阅 仪表板下部总成 ((拆卸和更换))。
  14. 仅适用于北美车辆：拆下膝部气囊。请参阅 膝部气囊 - 左侧 ((拆卸和更换)) 和 膝部气囊 - 右侧 ((拆卸和更换))。
  15. 拆下驾驶位气囊总成。请参阅 气囊 - 驾驶位 ((拆卸和更换))。
  16. 拆卸方向盘。请参阅 方向盘 ((拆卸和更换))。
  17. 拆卸转向柱上部护罩。请参阅 护罩 - 上 - 转向柱 ((拆卸和更换))。
  18. 拆卸转向柱下部护罩。请参阅 护罩 - 下 - 转向柱 ((拆卸和更换))。
  19. 拆卸转向柱控制模块。请参阅 转向柱控制模块 ((拆卸和更换))。
  20. 拆卸触摸屏。请参阅 中控屏 - 前 ((拆卸和更换))。
  21. 拆卸仪表板扬声器格栅。请参阅 扬声器格栅 - 仪表板 ((拆卸和更换))。
  22. 拆下仪表板左右扬声器。请参阅 扬声器 - 左侧 - 仪表板（100 MM） ((拆卸和更换))。
  23. 拆下仪表板中间扬声器。请参阅 扬声器 - 中 - 仪表板（100 MM） ((拆卸和更换))。

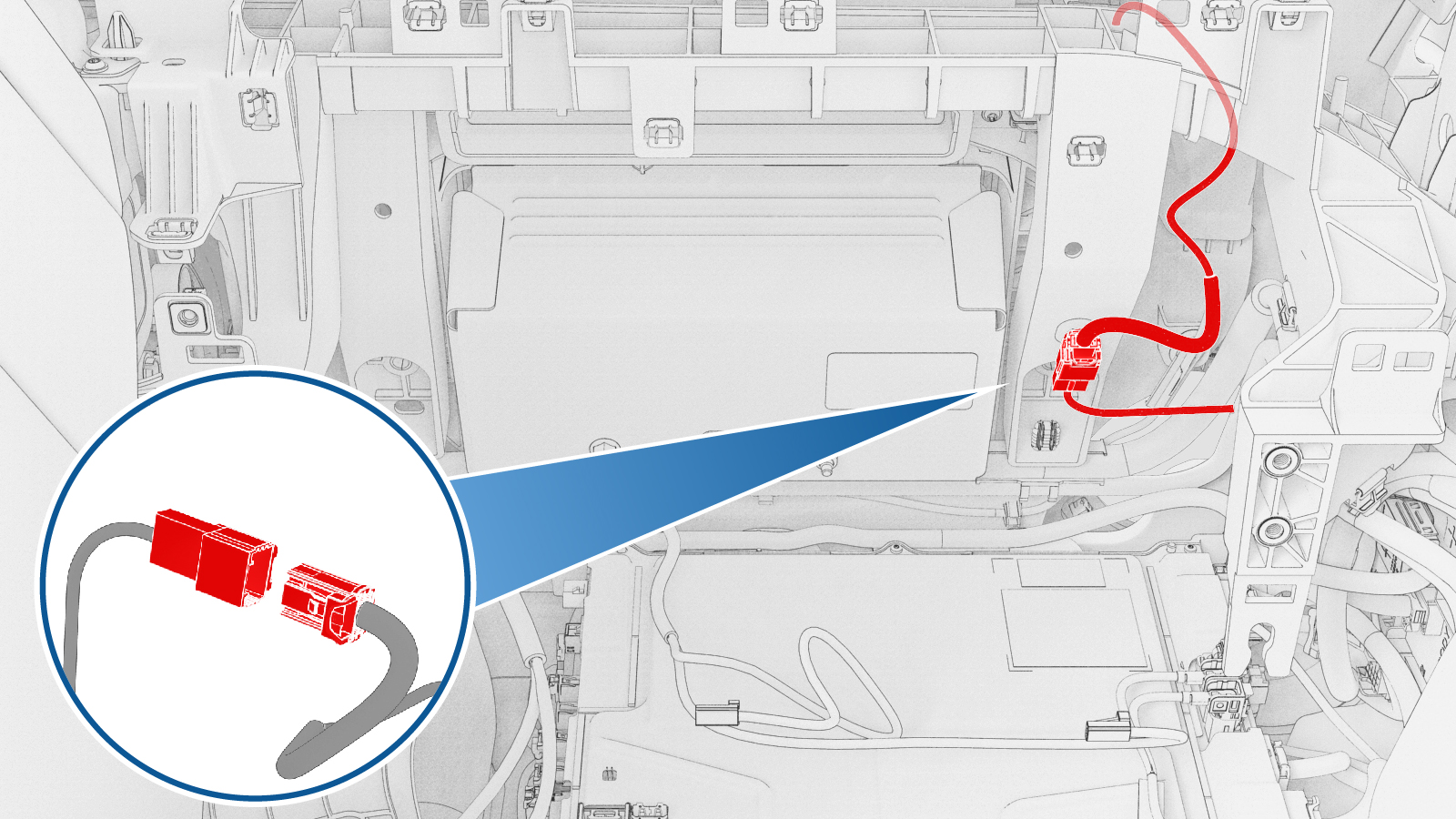

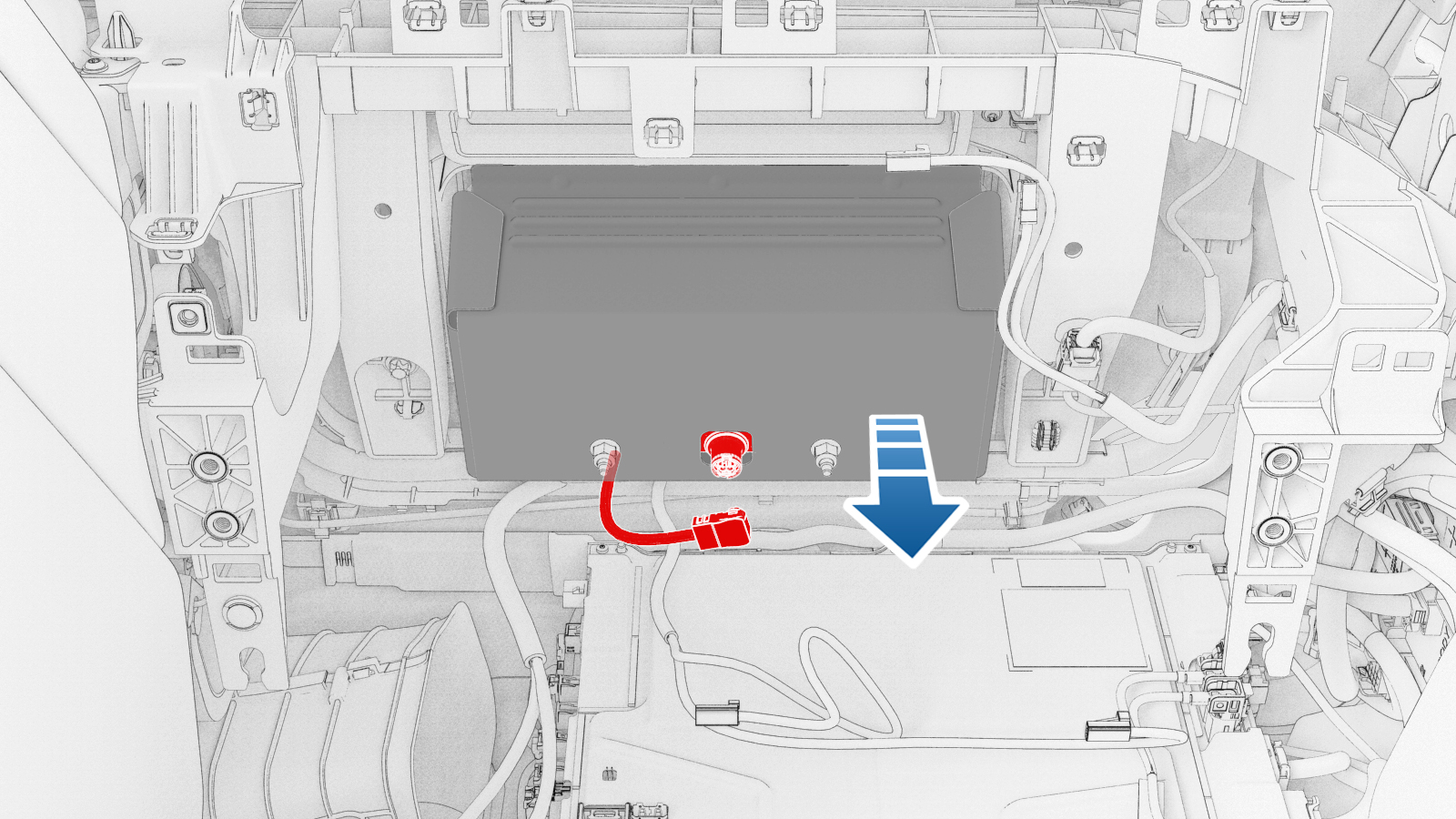

  24. 提起白色锁片，以断开副驾位气囊连接器。

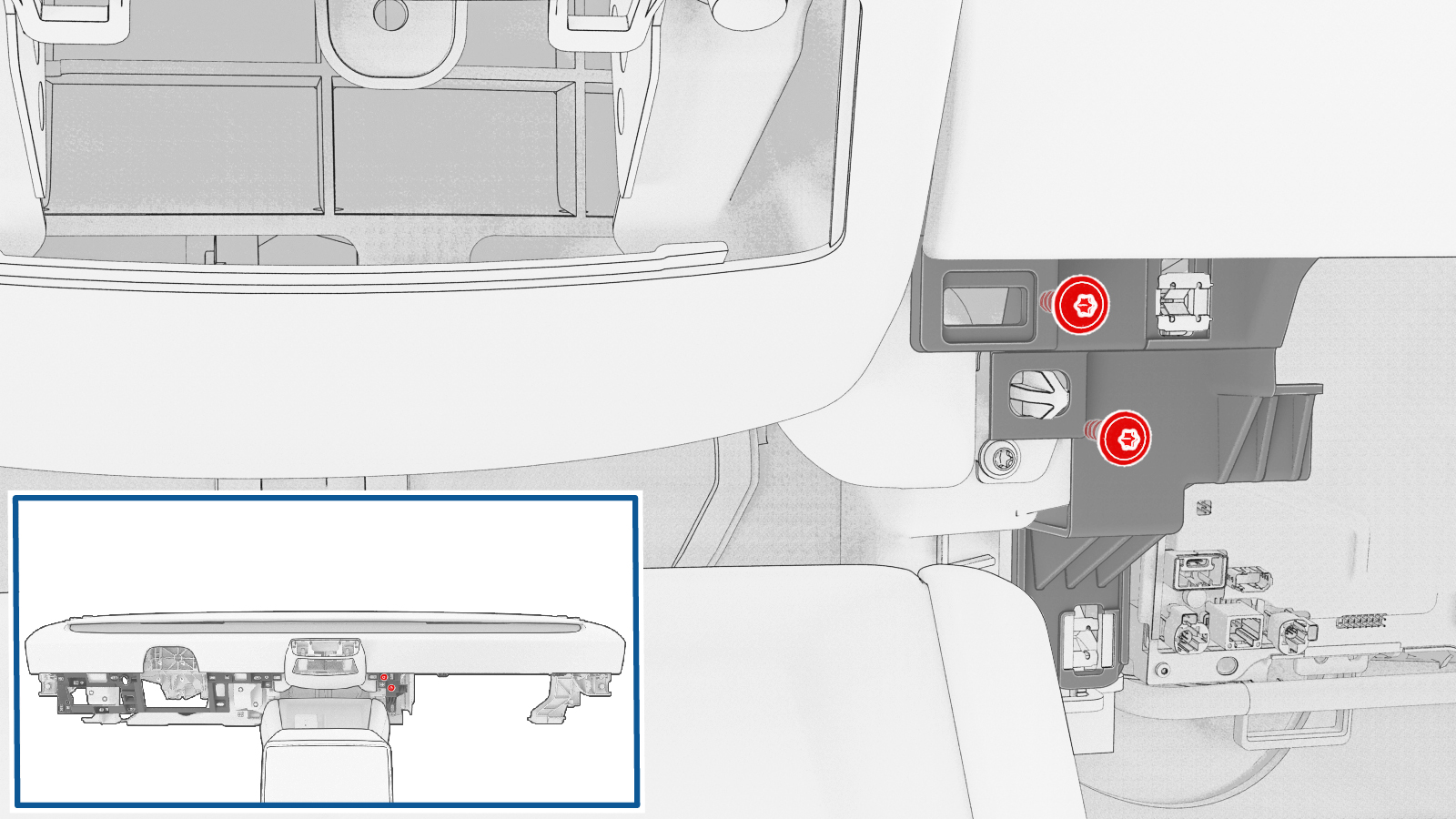

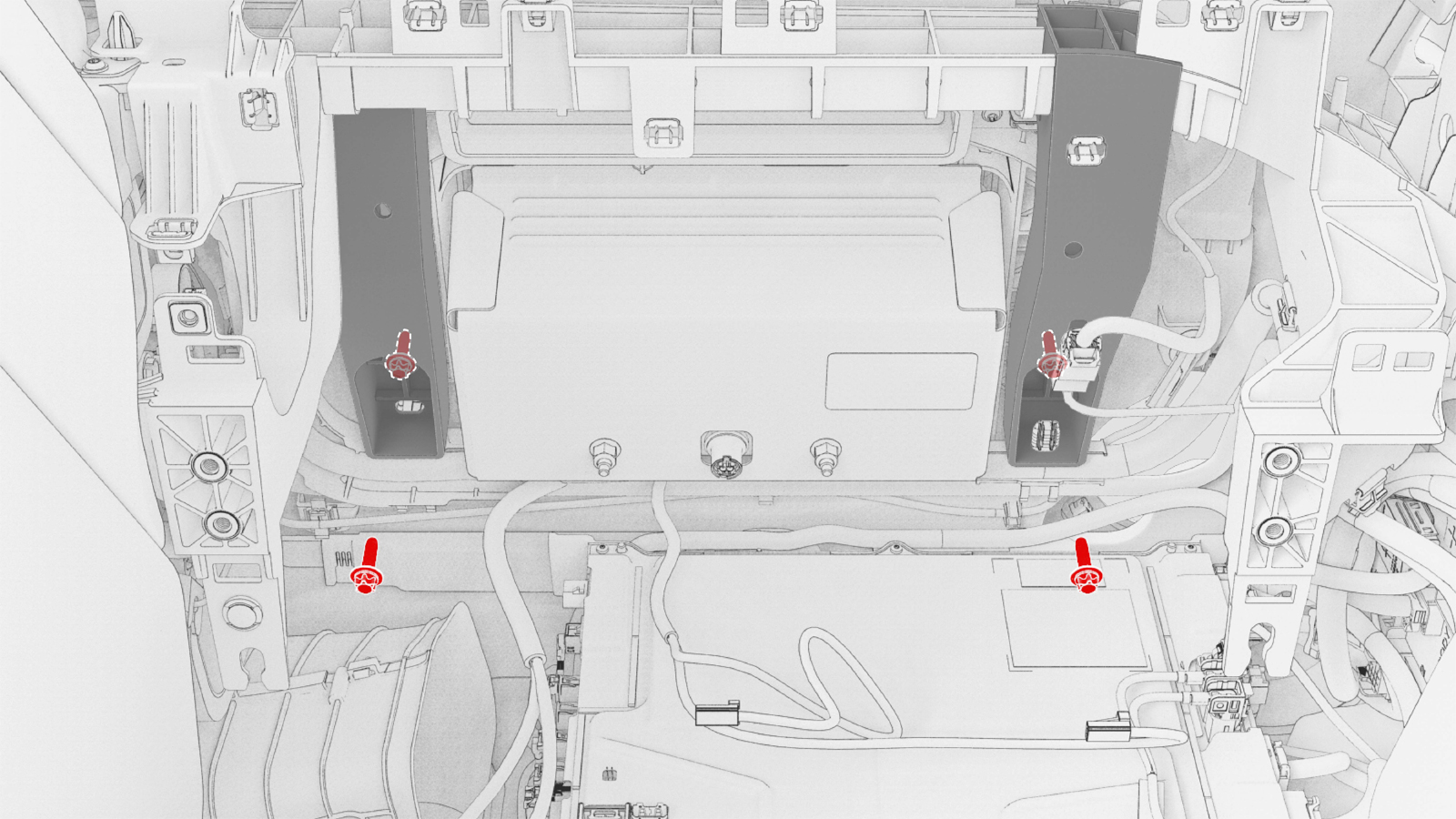

  25. 拆下并弃用将仪表板支架固定到副驾位气囊附近横梁的螺纹胶螺栓（2 个）。
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 6 英寸加长件
    • 1/4 英寸至 3/8 英寸适配器
    • 外梅花套筒 E10
    • 棘轮/扭矩扳手
  26. 松开横梁上的仪表板线束。

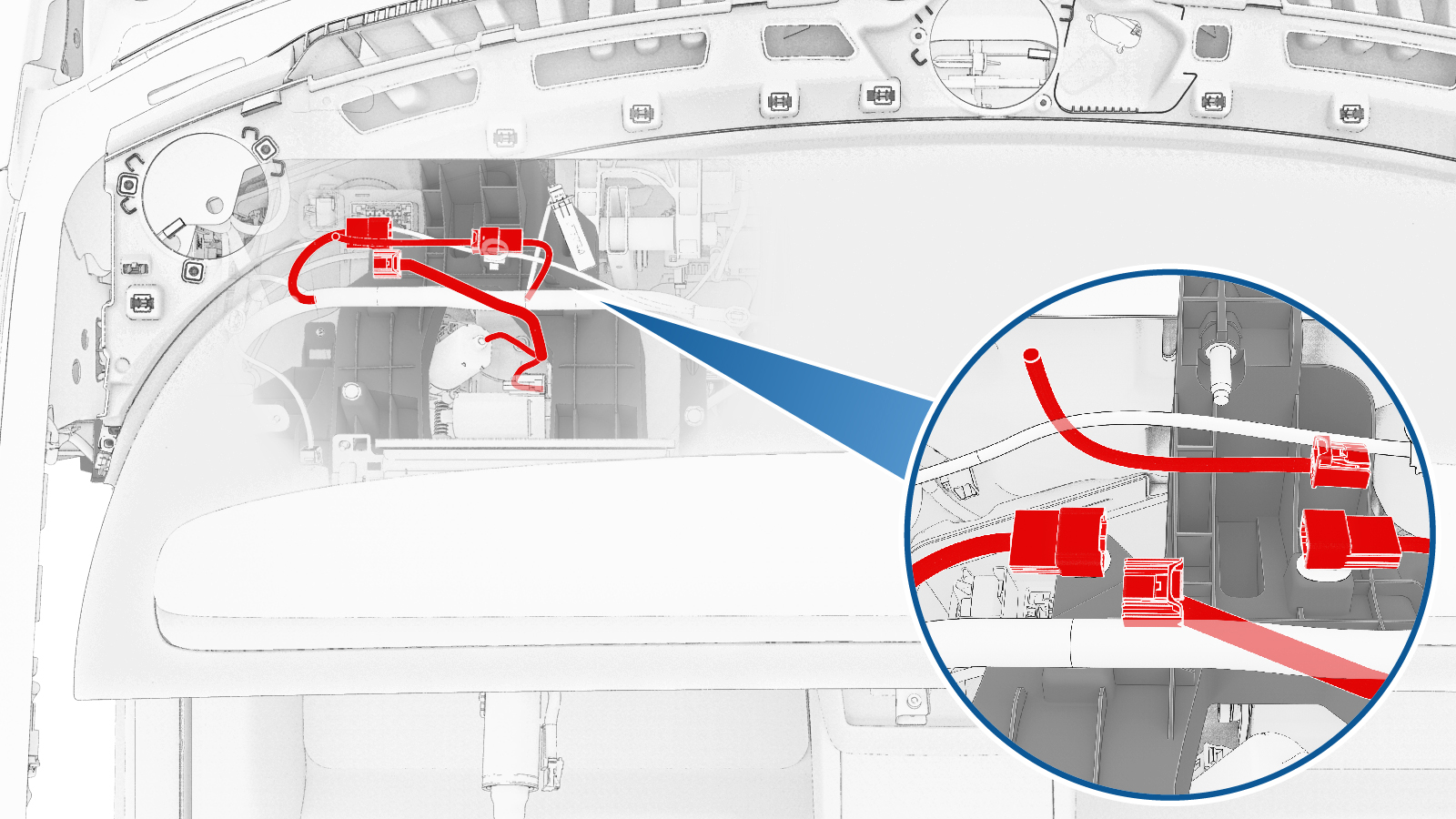

  27. 从仪表板右侧断开仪表板线束连接器。
  28. 拆下将仪表板支架固定到横梁的螺钉（8 个）和固定销（7 个）。
    注
    左上侧 1 个螺钉和 1 个固定销；左下侧 3 个螺钉和 2 个固定销；下侧中间 3 个螺钉和 3 个固定销；右上侧 1 个螺钉和 1 个固定销。
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 2 英寸加长件
    • 梅花 T20 套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手

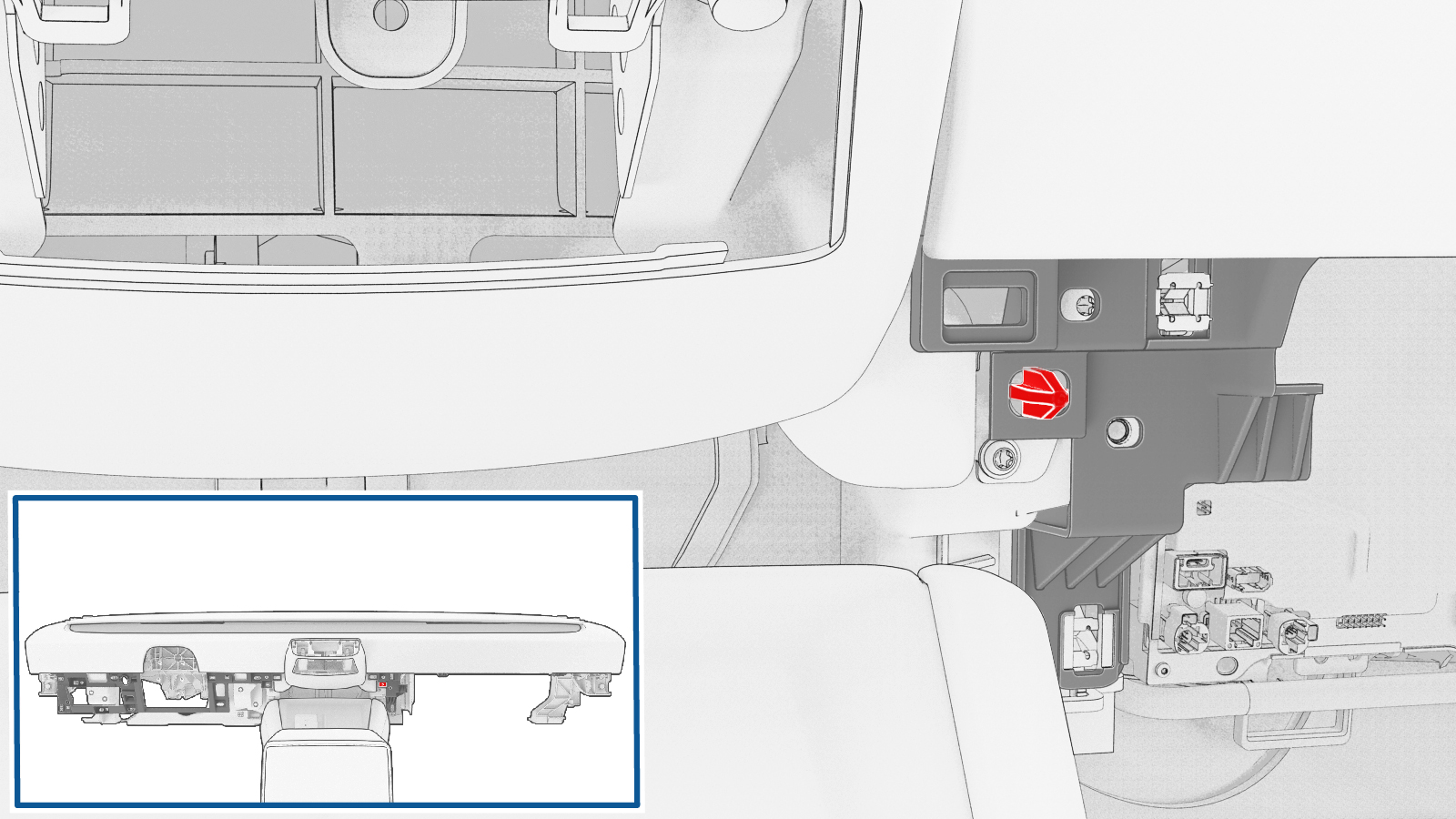

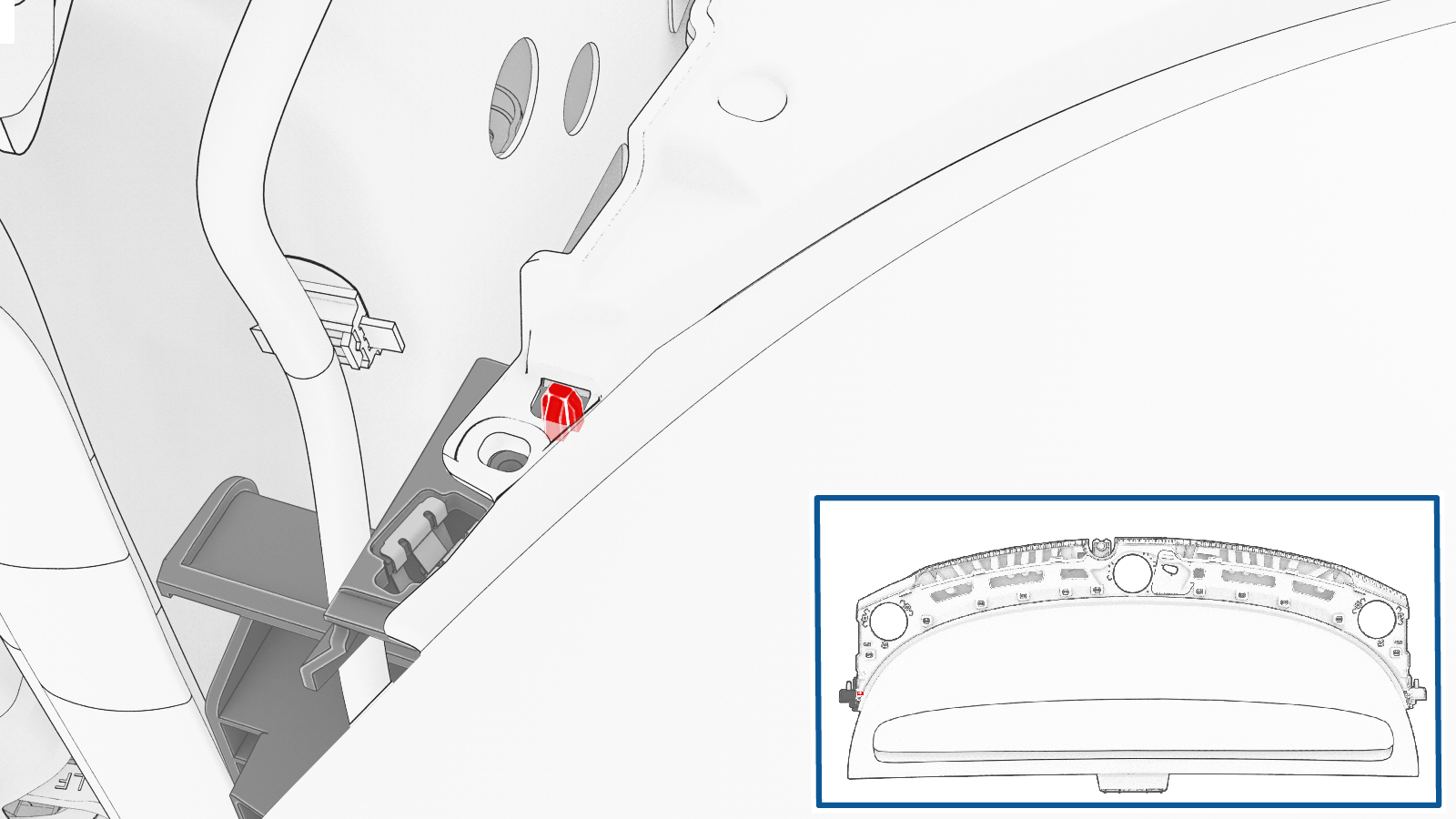

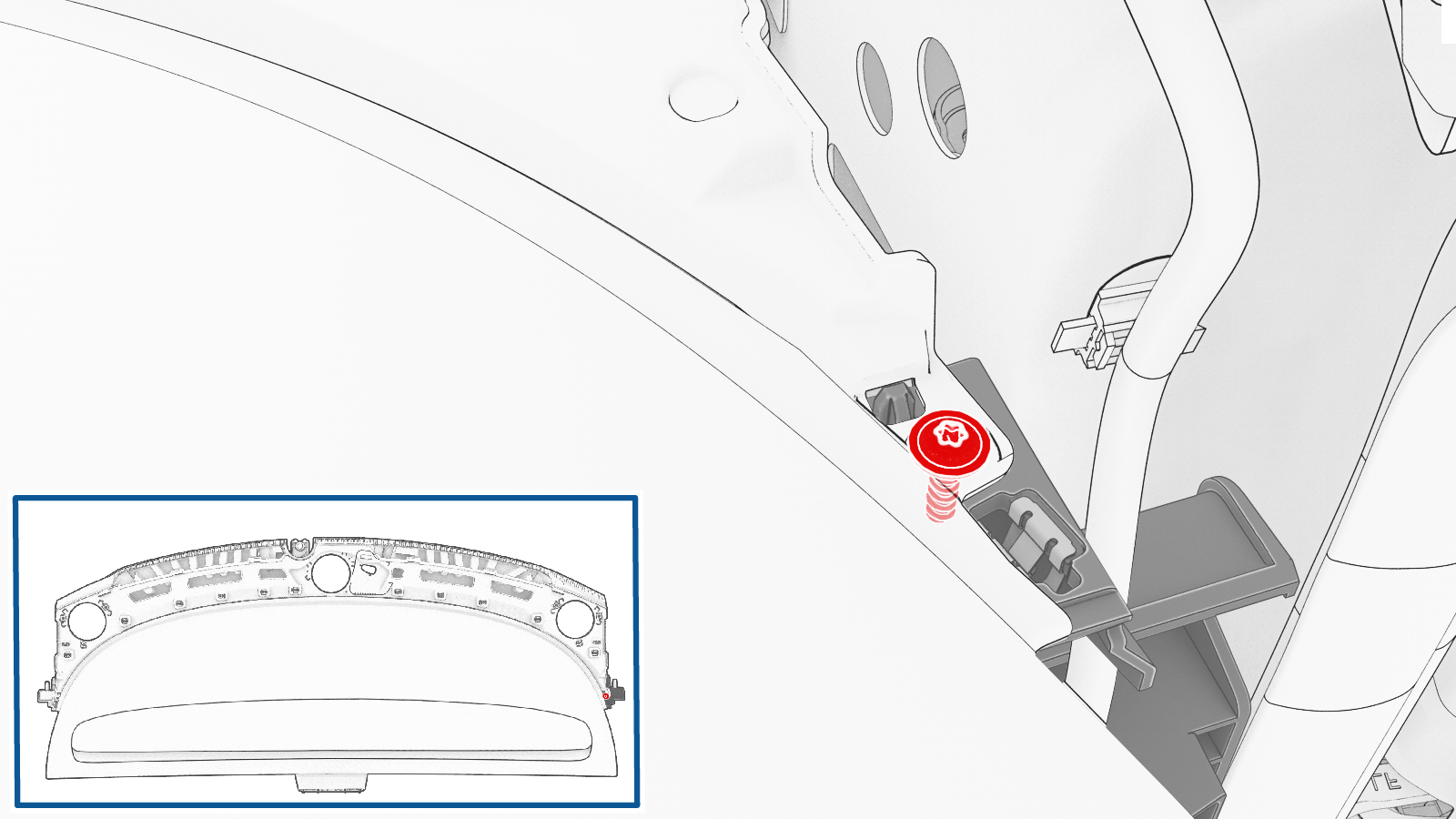

    图 1. 左上侧 1 个螺钉和 1 个固定销

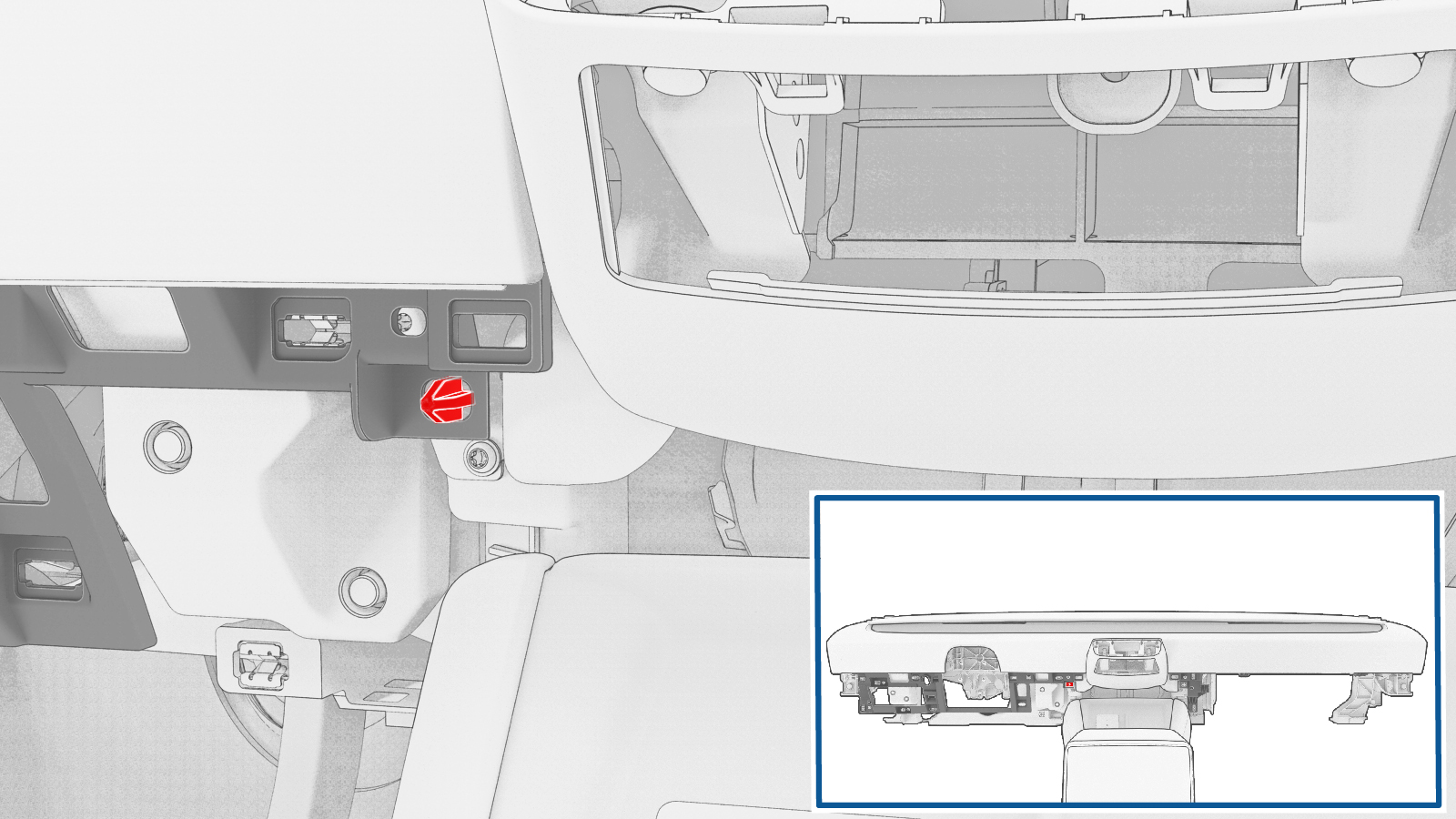

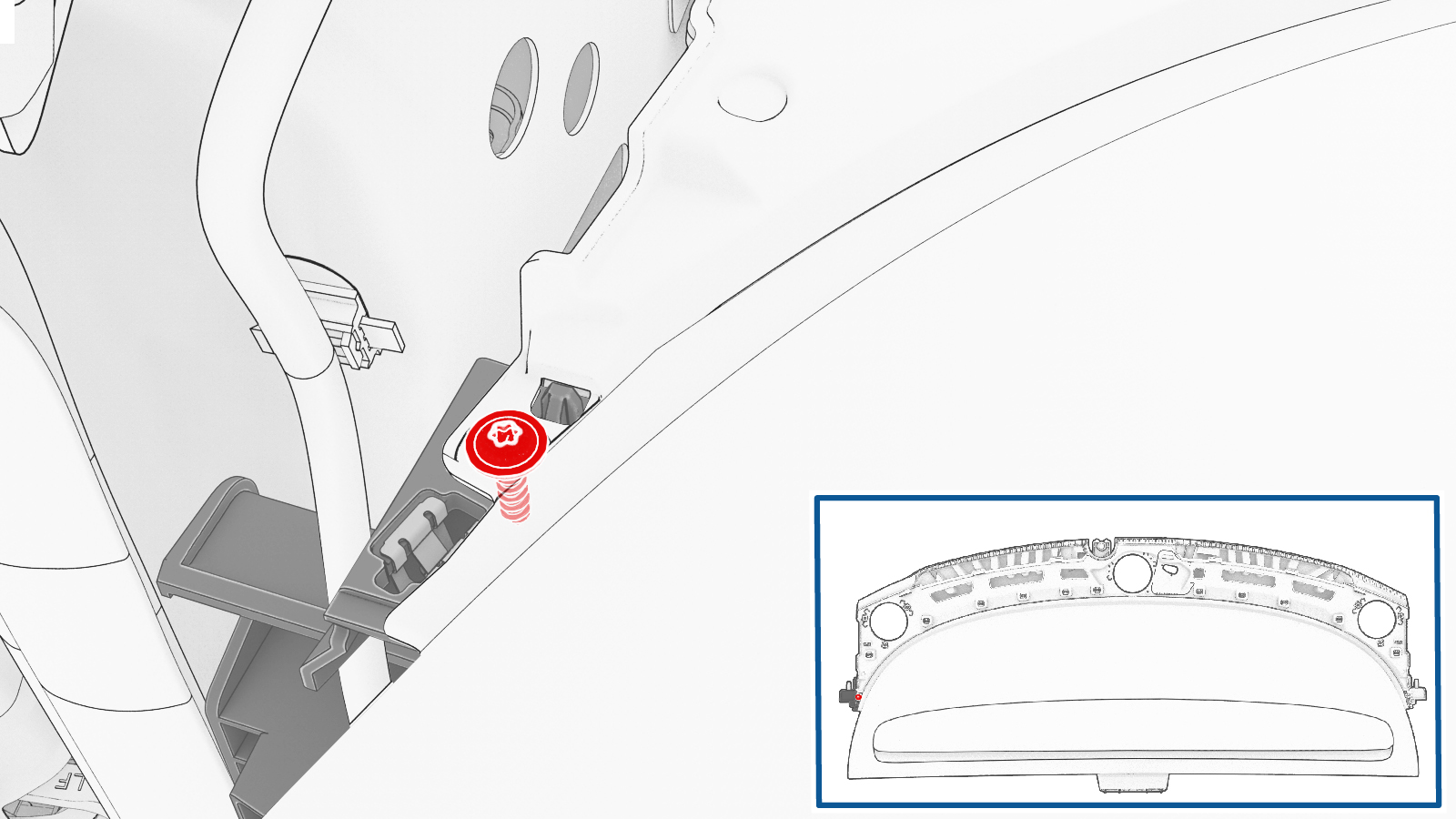

    图 2. 左下侧 3 个螺钉和 2 个固定销

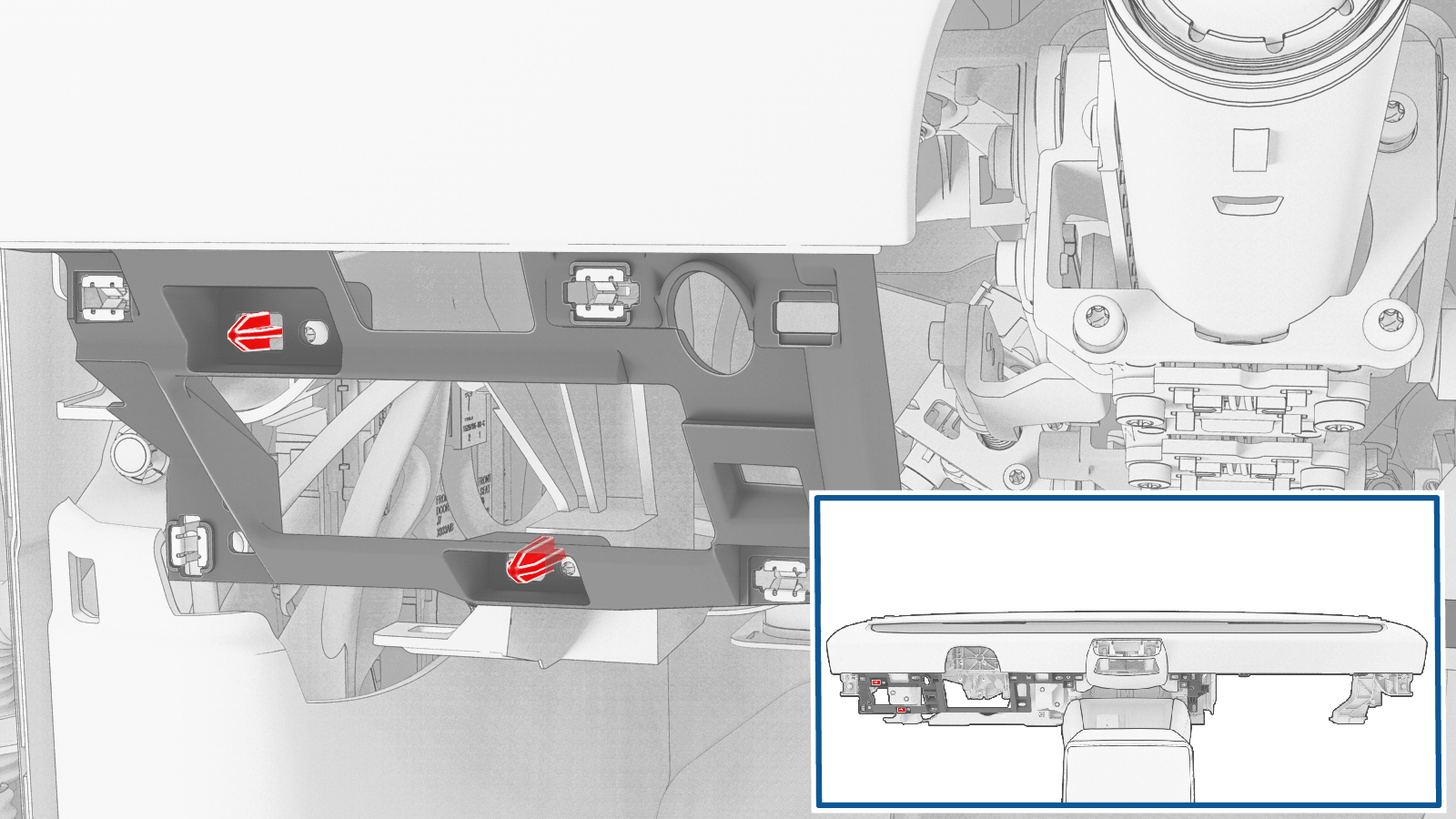

    图 3. 下侧中间 3 个螺钉和 3 个固定销

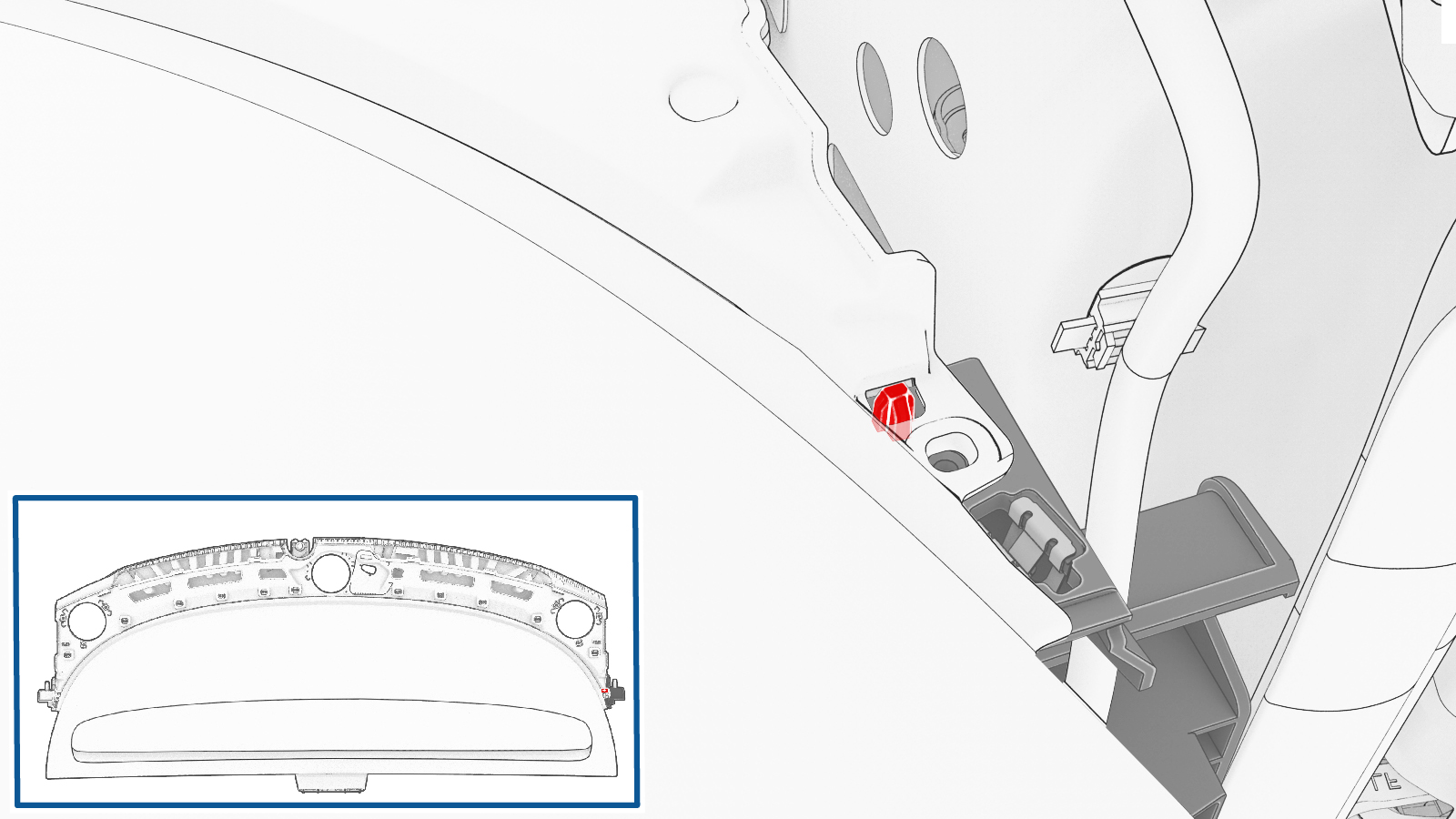

    图 4. 右上侧 1 个螺钉和 1 个固定销
  29. 从仪表板左侧断开仪表板线束连接器。
    注
    将仪表板轻轻拉离并提起，以便断开连接器。

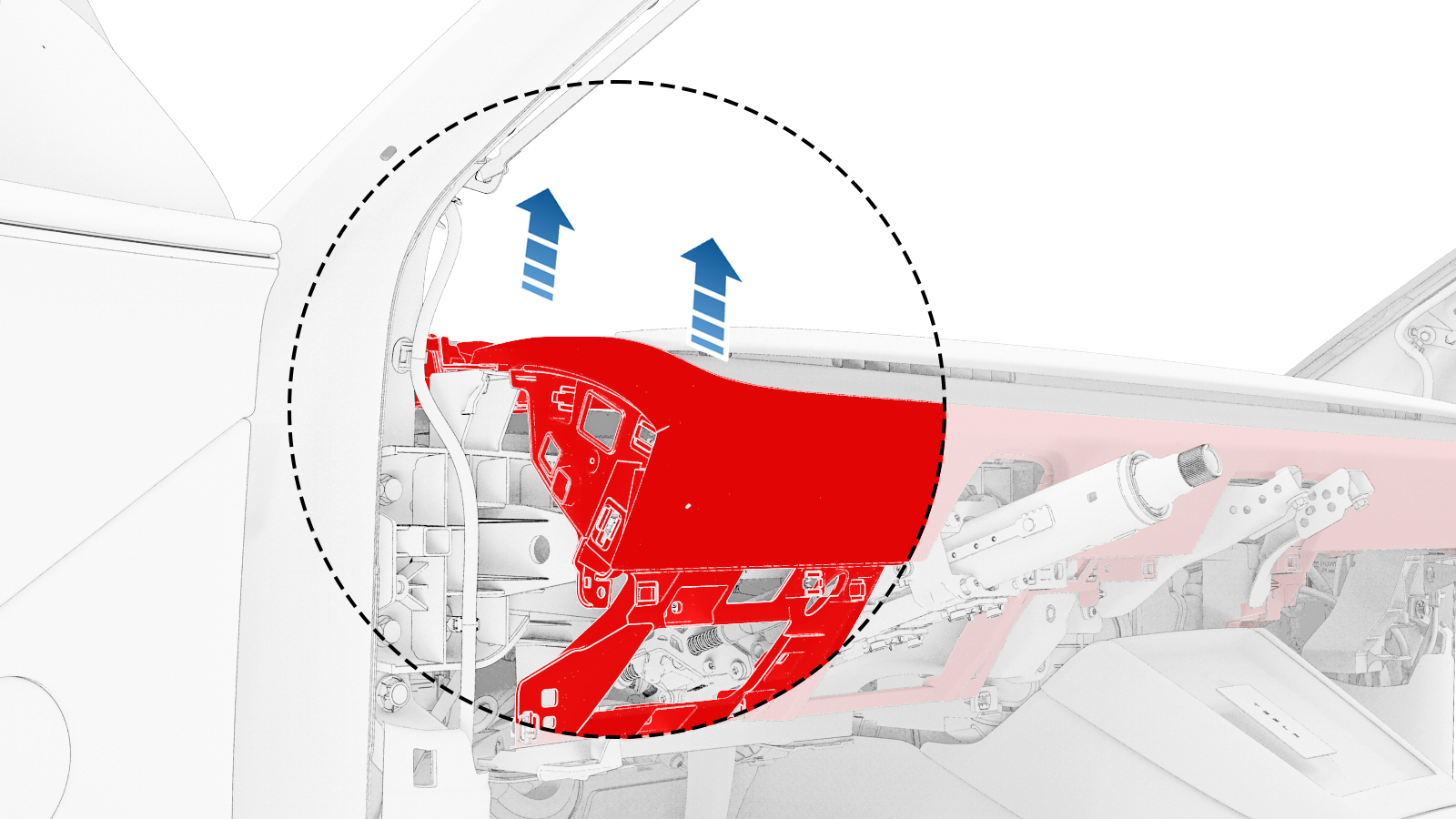

  30. 在协助下，松开导片（4 个）和锁片（2 个），将仪表板支架从车辆上拆下。

安装

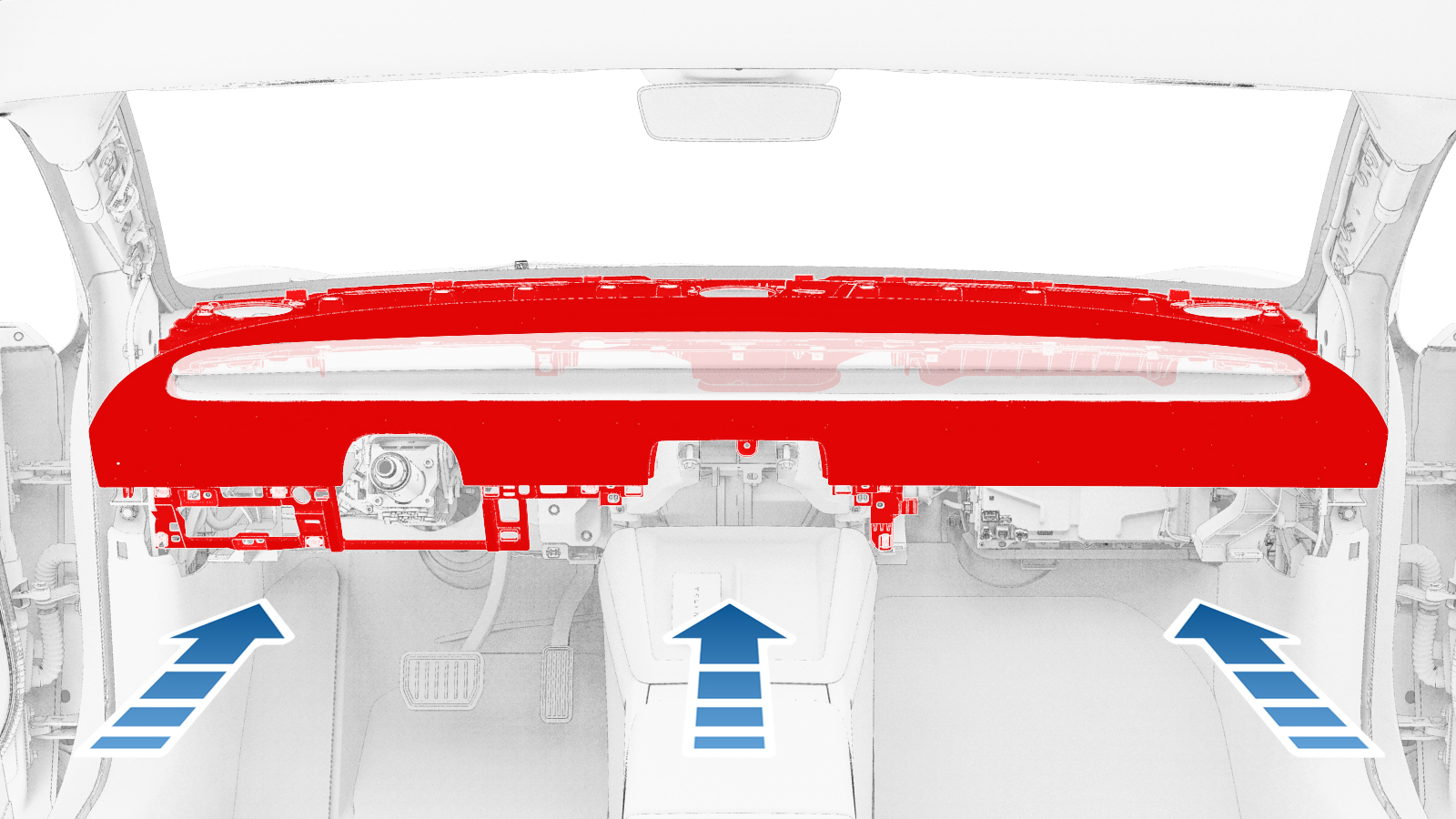

  1. 在协助下，将新的仪表板支架放置在可移动操作台上。
  2. 在协助下，紧固导片（4 个）和锁片（2 个），将仪表板支架安装到车辆上。
  3. 将仪表板线束连接器连接到仪表板左侧。
    注
    将仪表板轻轻拉离并提起，以便连接连接器。
  4. 安装将仪表板支架固定到横梁的螺钉（8 个）和固定销（7 个）。
    2.3 Nm (1.7 lbs-ft)
    注
    左上侧 1 个螺钉和 1 个固定销；左下侧 3 个螺钉和 2 个固定销；下侧中间 3 个螺钉和 3 个固定销；右上侧 1 个螺钉和 1 个固定销。
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 2 英寸加长件
    • 梅花 T20 套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手
    图 5. 左上侧 1 个螺钉和 1 个固定销
    图 6. 左下侧 3 个螺钉和 2 个固定销
    图 7. 下侧中间 3 个螺钉和 3 个固定销
    图 8. 右上侧 1 个螺钉和 1 个固定销
  5. 将仪表板线束连接器连接到仪表板右侧。
  6. 将仪表板线束安装到横梁上。

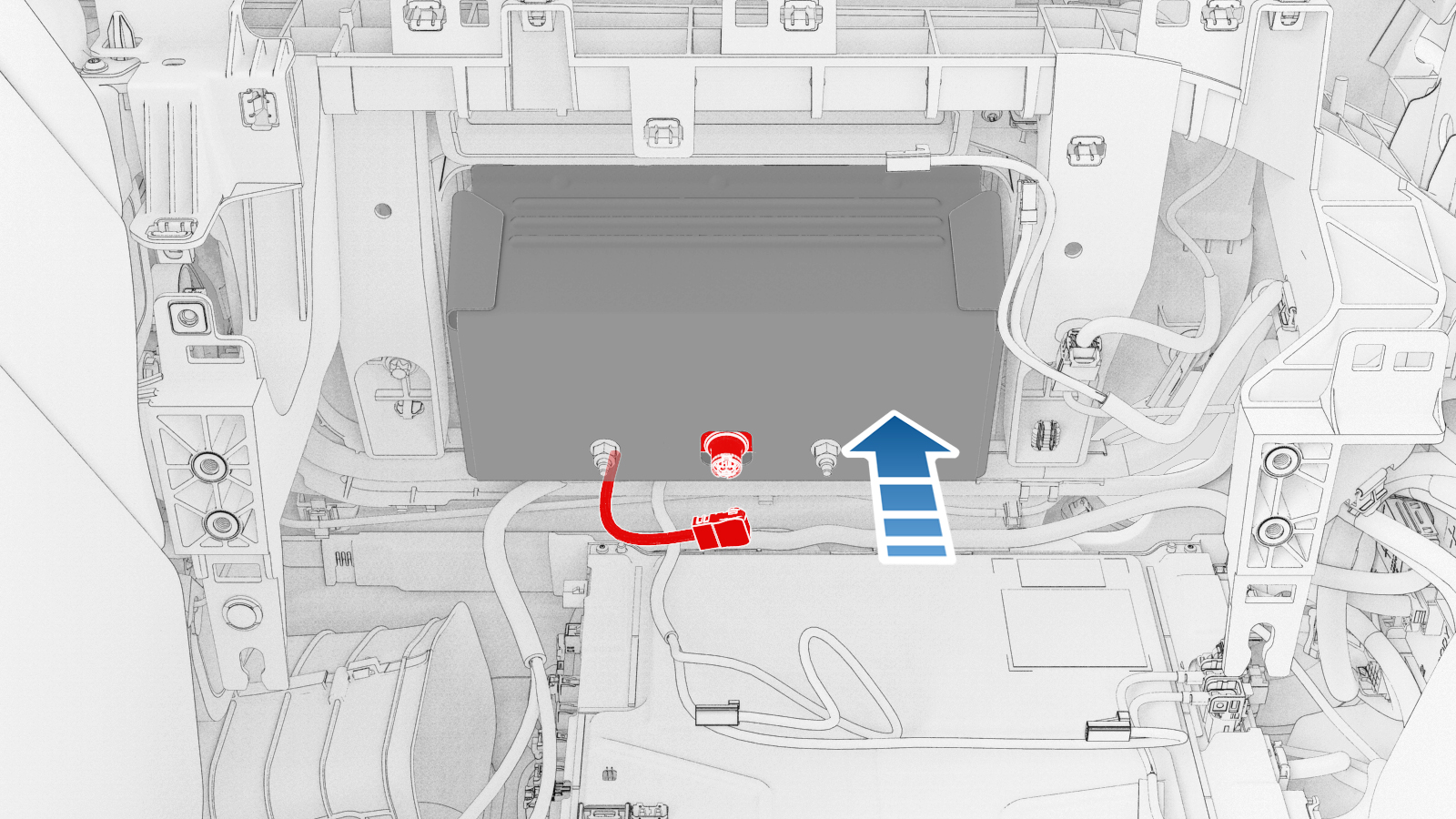

  7. 连接副驾位气囊连接器。
    注
    连接器完全就位后，可以听到次级锁销归位时发出的“咔嗒”声。
  8. 安装新的螺纹胶螺栓（2 个） (1116594-00-B)，将仪表板支架固定到副驾位气囊附近的横梁上。
    8 Nm (5.9 lbs-ft)
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 6 英寸加长件
    • 1/4 英寸至 3/8 英寸适配器
    • 外梅花套筒 E10
    • 棘轮/扭矩扳手
  9. 安装仪表板中间扬声器。请参阅 扬声器 - 中 - 仪表板（100 MM） ((拆卸和更换))。
  10. 安装仪表板左右扬声器。请参阅 扬声器 - 左侧 - 仪表板（100 MM） ((拆卸和更换))。
  11. 安装仪表板扬声器格栅。请参阅 扬声器格栅 - 仪表板 ((拆卸和更换))。
  12. 安装触摸屏。请参阅 中控屏 - 前 ((拆卸和更换))。
  13. 安装转向柱控制模块。请参阅 转向柱控制模块 ((拆卸和更换))。
  14. 安装转向柱下部护罩。请参阅 护罩 - 下 - 转向柱 ((拆卸和更换))。
  15. 安装转向柱上部护罩。请参阅 护罩 - 上 - 转向柱 ((拆卸和更换))。
  16. 安装方向盘。请参阅 方向盘 ((拆卸和更换))。
  17. 安装驾驶位气囊总成。请参阅 气囊 - 驾驶位 ((拆卸和更换))。
  18. 仅适用于北美车辆：安装膝部气囊。请参阅 膝部气囊 - 左侧 ((拆卸和更换)) 和 膝部气囊 - 右侧 ((拆卸和更换))。
  19. 安装仪表板下部总成。请参阅 仪表板下部总成 ((拆卸和更换))。
  20. 安装驾驶位脚部空间盖板。请参阅 脚部空间盖板总成 - 驾驶位 ((拆卸和更换))。
  21. 安装仪表板右侧气波管道。请参阅 气流风管 - 仪表板 - 右侧 ((拆卸和更换))。
  22. 安装副驾位脚部空间风管。请参阅 风管 - 脚部空间 - 右侧 ((拆卸和更换))。
  23. 安装手套箱请参阅 手套箱总成 - 含 USB ((拆卸和更换))。
  24. 安装副驾位脚部空间盖板。请参阅 脚部空间盖板总成 - 副驾位 ((拆卸和更换))。
  25. 安装 A 柱左侧和右侧上部饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
  26. 安装左侧和右侧仪表板端盖。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  27. 连接低压电池电源。请参阅 低压电源 - 锂离子（断开和连接）。

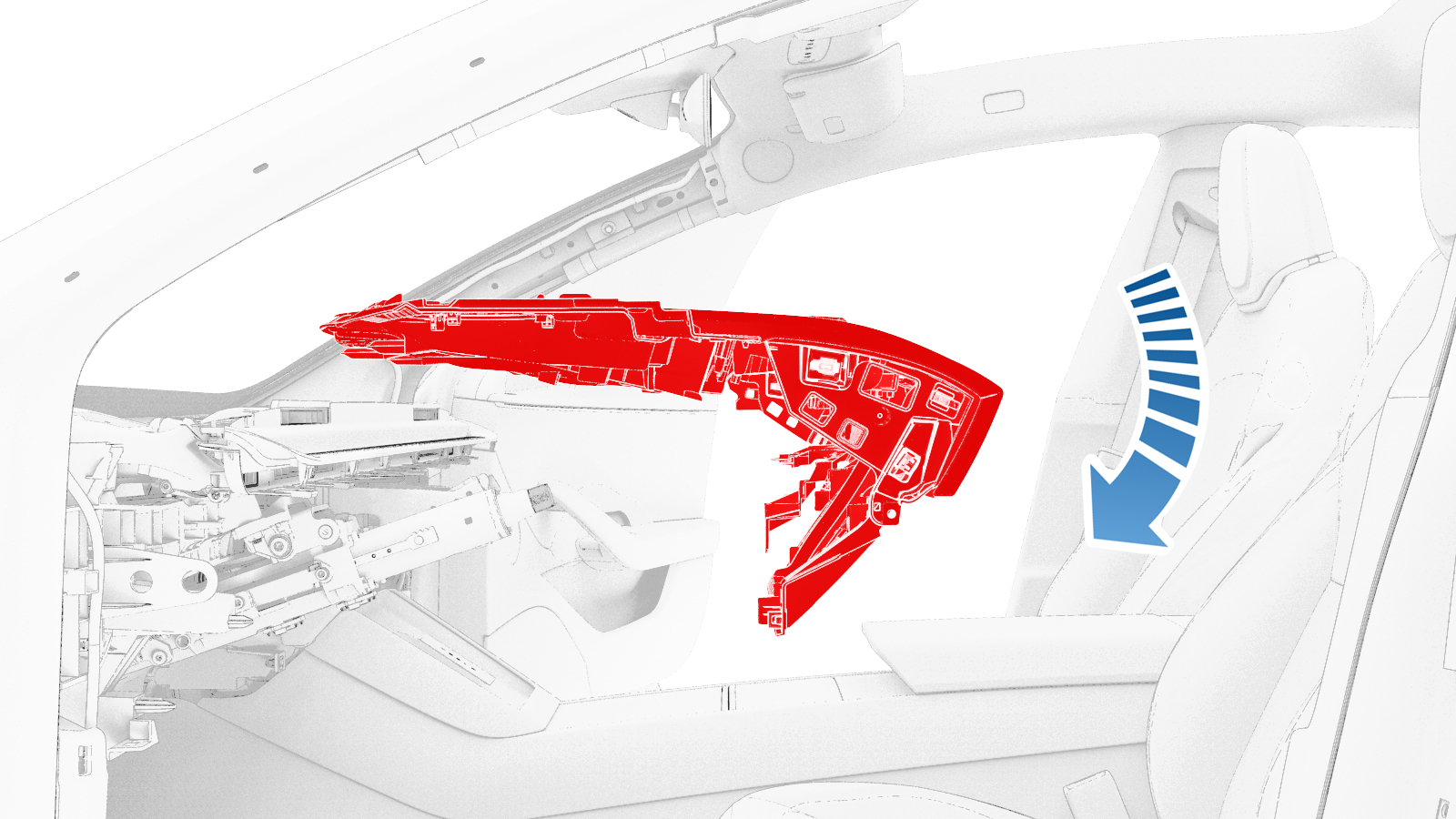

  28. 将前排左右座椅移回原位。
  29. 将方向盘移回原位。
  30. 升起前车窗，关闭车门。
