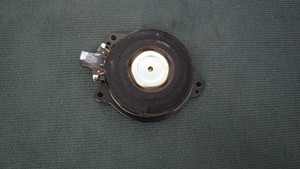

扬声器 - 顶蓬 - 左侧（全频 60 MM） ((拆卸和更换))

校正代码 2121012032 FRT 0.72 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 扬声器 - 顶蓬 - 左侧（全频 60 MM） ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧顶篷扬声器固定到顶篷的螺栓（3 个）
0.5 Nm (4 lbs-in)
  • 无绳棘轮/冲击钻
  • 梅花 T10 套筒
  • 2 英寸加长件
  • 梅花 T10 批头
  • 棘轮/扭矩扳手
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

  1. 拆下仪表板左侧端盖。请参阅端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  2. 拆下左侧 A 柱上饰板。请参阅饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
  3. 拆下左侧遮阳板。请参阅遮阳板总成 - 左侧 ((拆卸和更换))。
  4. 拆下摄像头下盖。请参阅摄像头下部盖板 - 车内后视镜 ((拆卸和更换))。
  5. 拆下后视镜。请参阅后视镜 - 车内 ((拆卸和更换))。
  6. 重复第1步至第3步，完成车辆右侧相关操作。
  7. 拆下第二排座椅左侧侧部承梁。请参阅肘板 - 第二排座椅 - 左侧 ((拆卸和更换))。
  8. 拆下第二排座椅下部座垫。请参阅坐垫 - 第二排座椅 ((拆卸和更换))。
  9. 拆下左侧 A 柱下饰板。请参阅饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  10. 拆下左侧 B 柱下饰板。请参阅饰板 - 下 - B 柱 - 左侧 ((拆卸和更换))。
  11. 拆下左侧 B 柱中部饰板。请参阅饰板 - 中 - B 柱 - 左侧 ((拆卸和更换))。
  12. 拆下左侧 B 柱上饰板。请参阅饰板 - 上 - B 柱 - 左侧 ((拆卸和更换))。
  13. 重复第7步和第9至12步，完成车辆右侧相关操作。

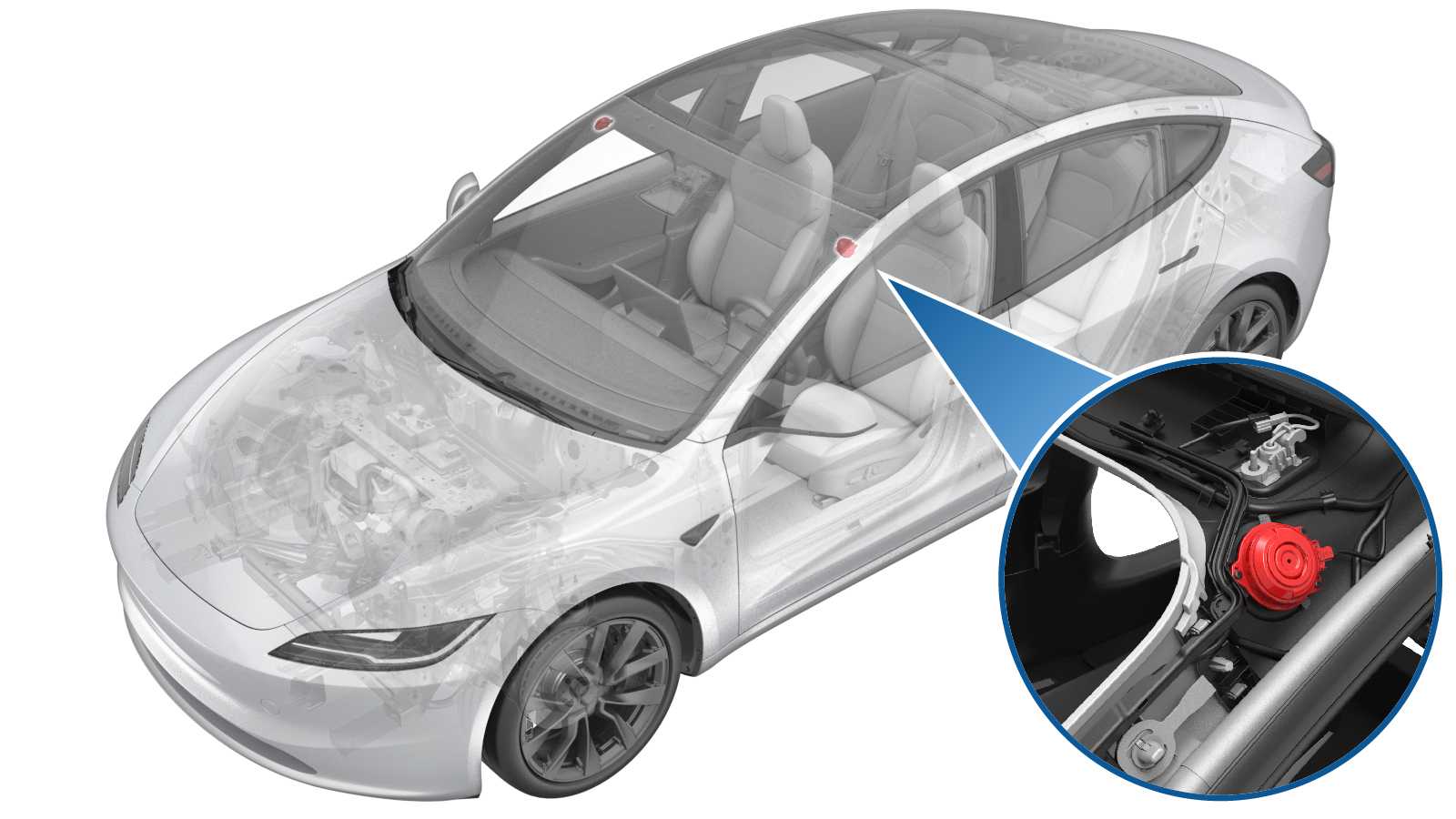

  14. 松开将顶篷前部固定到车辆的卡子（6 个）和定位销。
    Informational PurposesAn informational icon, calling your attention
    注
    松开卡子时，注意请勿弯折顶篷。
    Informational PurposesAn informational icon, calling your attention
    注
    如果松开金属卡子时不慎将其损坏，需更换新的金属卡子。
  15. 断开左侧顶篷扬声器电气连接器。

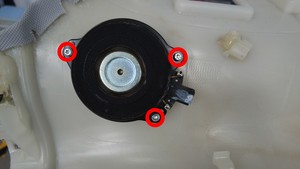

  16. 拆下将左侧顶篷扬声器固定到顶篷的螺栓（3 个），然后将扬声器从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 梅花 T10 套筒
    • 2 英寸加长件
    • 梅花 T10 批头
    • 棘轮/扭矩扳手
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

  1. 将左侧顶篷扬声器放置到顶篷上，然后安装将扬声器固定到顶篷上的螺栓（3 个）
    0.5 Nm (4 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 梅花 T10 套筒
    • 2 英寸加长件
    • 梅花 T10 批头
    • 棘轮/扭矩扳手
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  2. 连接左侧顶篷扬声器电气连接器。
  3. 将顶篷前部定位销与卡槽对齐，然后安装将顶篷前部固定到车辆的卡子（6 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    确保车门密封条正确覆盖左侧 B 柱上饰板。
  4. 安装后视镜。请参阅后视镜 - 车内 ((拆卸和更换))。
  5. 安装摄像头下盖。请参阅摄像头下部盖板 - 车内后视镜 ((拆卸和更换))。
  6. 安装左侧 A 柱上饰板。请参阅饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
  7. 安装左侧遮阳板。请参阅遮阳板总成 - 左侧 ((拆卸和更换))。
  8. 重复第6步和第7 步，完成车辆右侧相关操作。
  9. 安装左侧 B 柱上饰板。请参阅饰板 - 上 - B 柱 - 左侧 ((拆卸和更换))。
  10. 安装左侧 B 柱中部饰板。请参阅饰板 - 中 - B 柱 - 左侧 ((拆卸和更换))。
  11. 安装左侧 B 柱下饰板。请参阅饰板 - 下 - B 柱 - 左侧 ((拆卸和更换))。
  12. 安装左侧 A 柱下饰板。请参阅饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  13. 安装仪表板左侧端盖。请参阅端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  14. 重复第9步至第13步，完成车辆右侧相关操作。
  15. 安装第二排座椅下部座垫。请参阅坐垫 - 第二排座椅 ((拆卸和更换))。
  16. 安装第二排座椅左侧和右侧侧部承梁。请参阅肘板 - 第二排座椅 - 左侧 ((拆卸和更换))。
