气流风管 - 仪表板 - 右侧 ((拆卸和更换))

校正代码 1405030082 FRT 0.42 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆卸副驾位脚部空间盖板。请参阅脚部空间盖板总成 - 副驾位 ((拆卸和更换))。
  2. 拆卸仪表板右侧端盖。请参阅端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  3. 拆卸手套箱。请参阅手套箱总成 - 含 USB ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需拆下手套箱 USB 线。
  4. 拆卸右侧脚部空间进气槽。请参阅风管 - 脚部空间 - 右侧 ((拆卸和更换))。
  5. 拆卸右侧气波管热敏电阻。请参阅HVAC 热敏电阻导管 - 上 - 右侧 - 仪表板 ((拆卸和更换))。

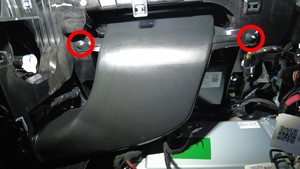

  6. 松开将左侧气波管固定到仪表板支架的卡子（2 个）。

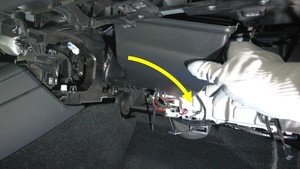

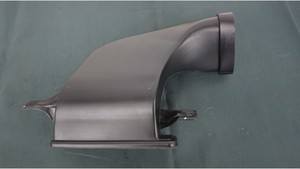

  7. 从 HVAC 模块上拆下右侧气波管。

安装

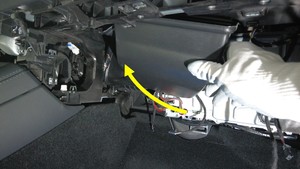

  1. 将右侧气波管安装到 HVAC 模块上。
  2. 紧固将左侧气波管固定到仪表板支架的卡子（2 个）。
  3. 安装右侧气波管热敏电阻。请参阅HVAC 热敏电阻导管 - 上 - 右侧 - 仪表板 ((拆卸和更换))。
  4. 安装右侧脚部空间风管。请参阅风管 - 脚部空间 - 右侧 ((拆卸和更换))。
  5. 安装手套箱。请参阅手套箱总成 - 含 USB ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需安装手套箱 USB 线。
  6. 安装仪表板右侧端盖。请参阅端盖 - 仪表板 - 左侧 ((拆卸和更换))。
  7. 安装副驾位脚部空间盖板。请参阅脚部空间盖板总成 - 副驾位 ((拆卸和更换))
