ECE 大灯总成，左 ((拆卸和更换))
校正代码
1740010012
FRT
0.72
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-01-19: 将使用 LET 工具进行前照灯校准的选项添加到了程序中。
拆卸
-
拆下前保险杠饰板总成请参阅 前保险杠饰板总成 ((拆卸和更换))。
注无需将前饰板线束、裙板和格栅从前饰板总成上拆下。
-

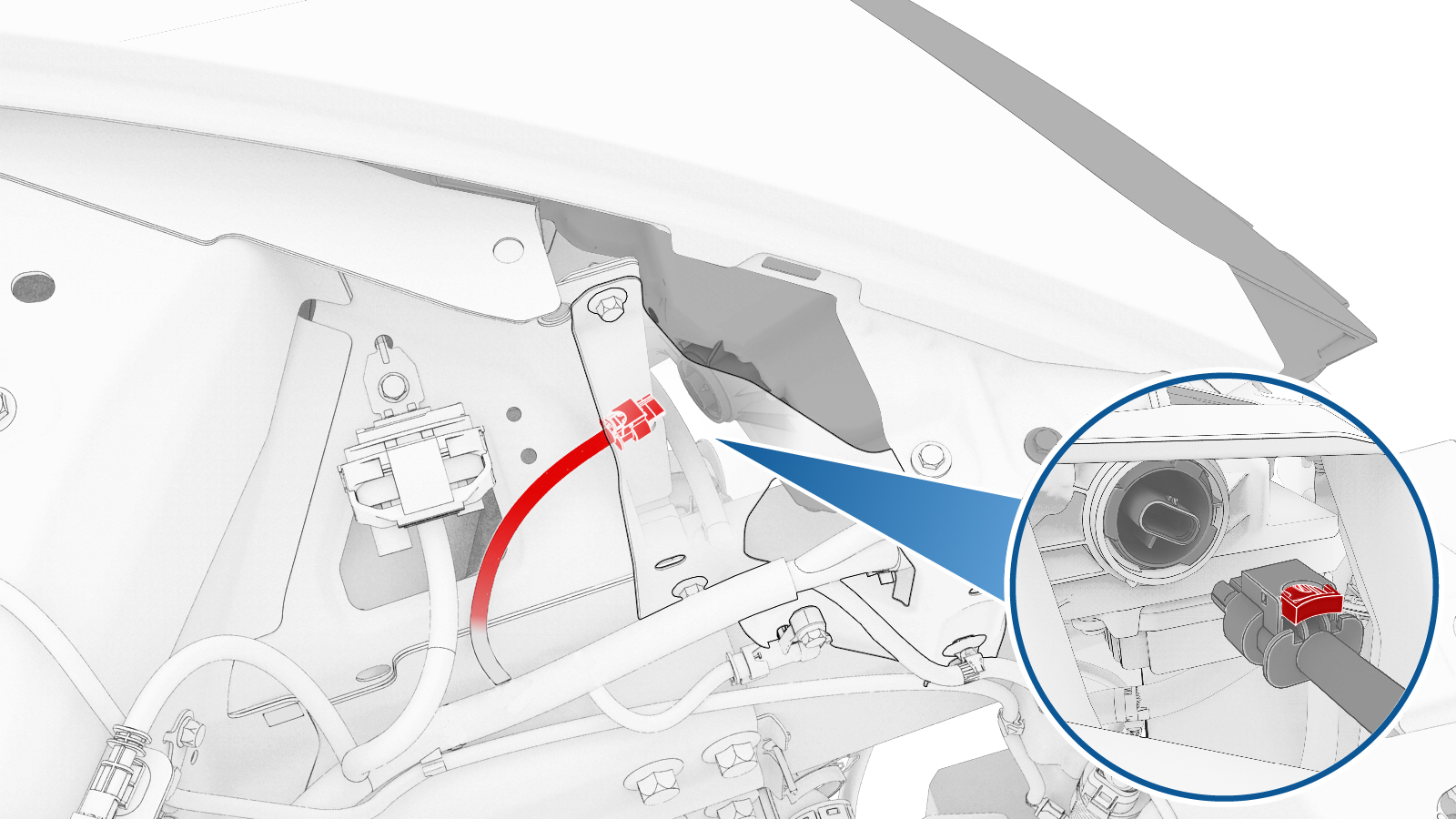

断开 LH 大灯上的电气连接器。
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。注将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-

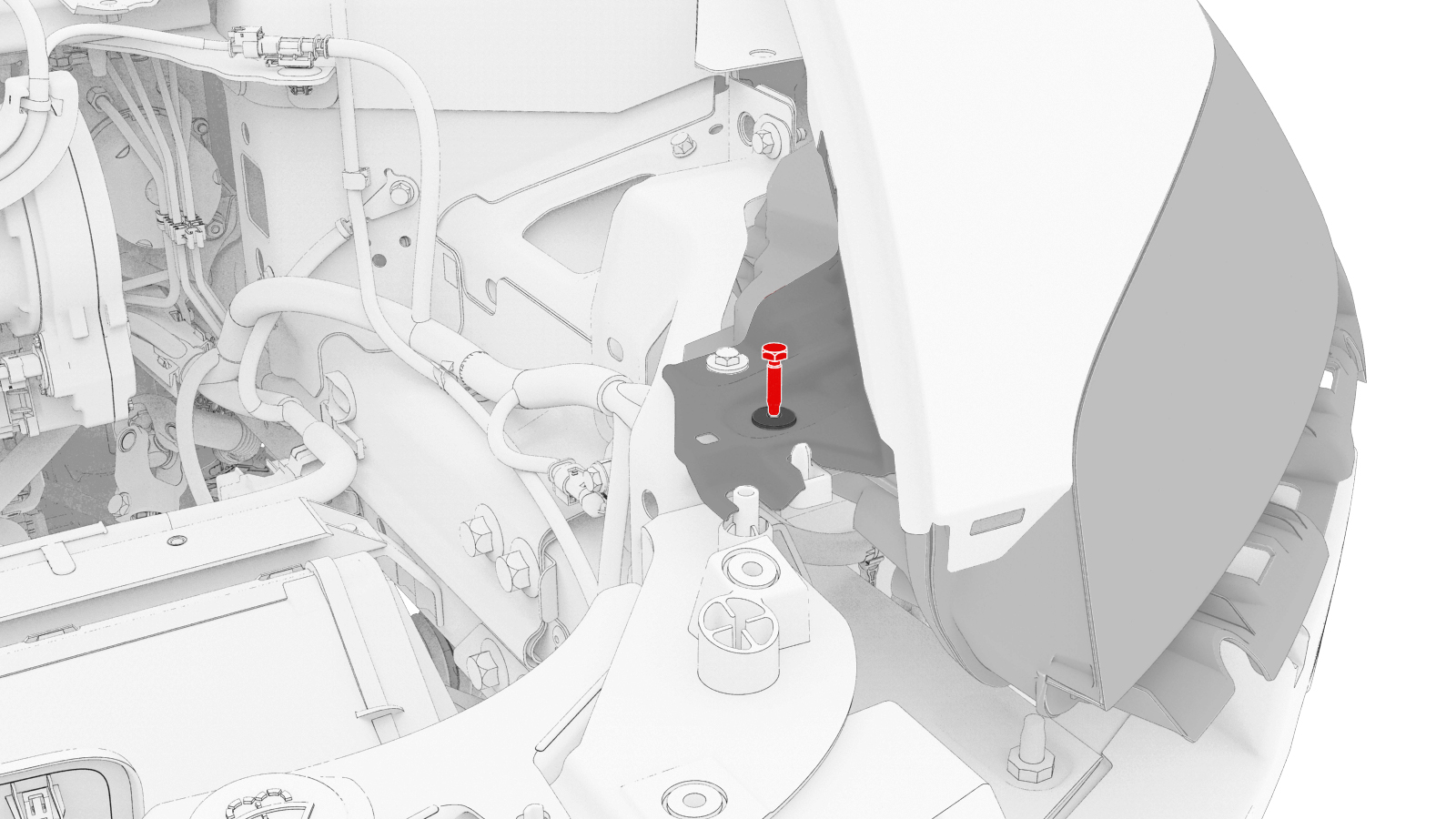

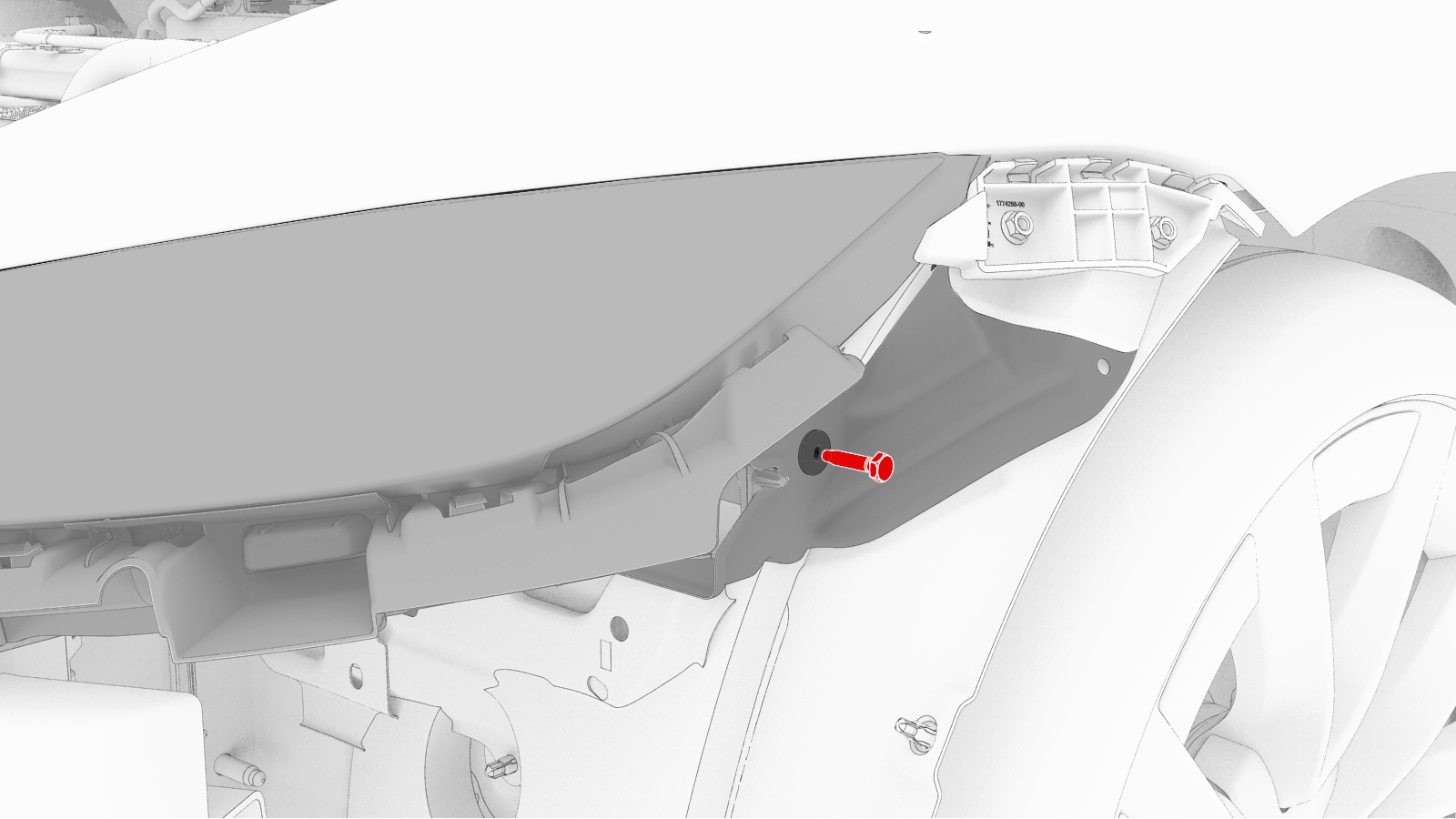

拆卸将左前照灯固定到车辆的螺栓（2 个）。
TIp推荐使用以下工具
- 无绳六角螺丝刀
- 10 毫米深磁性套筒
- 6 英寸套筒
-

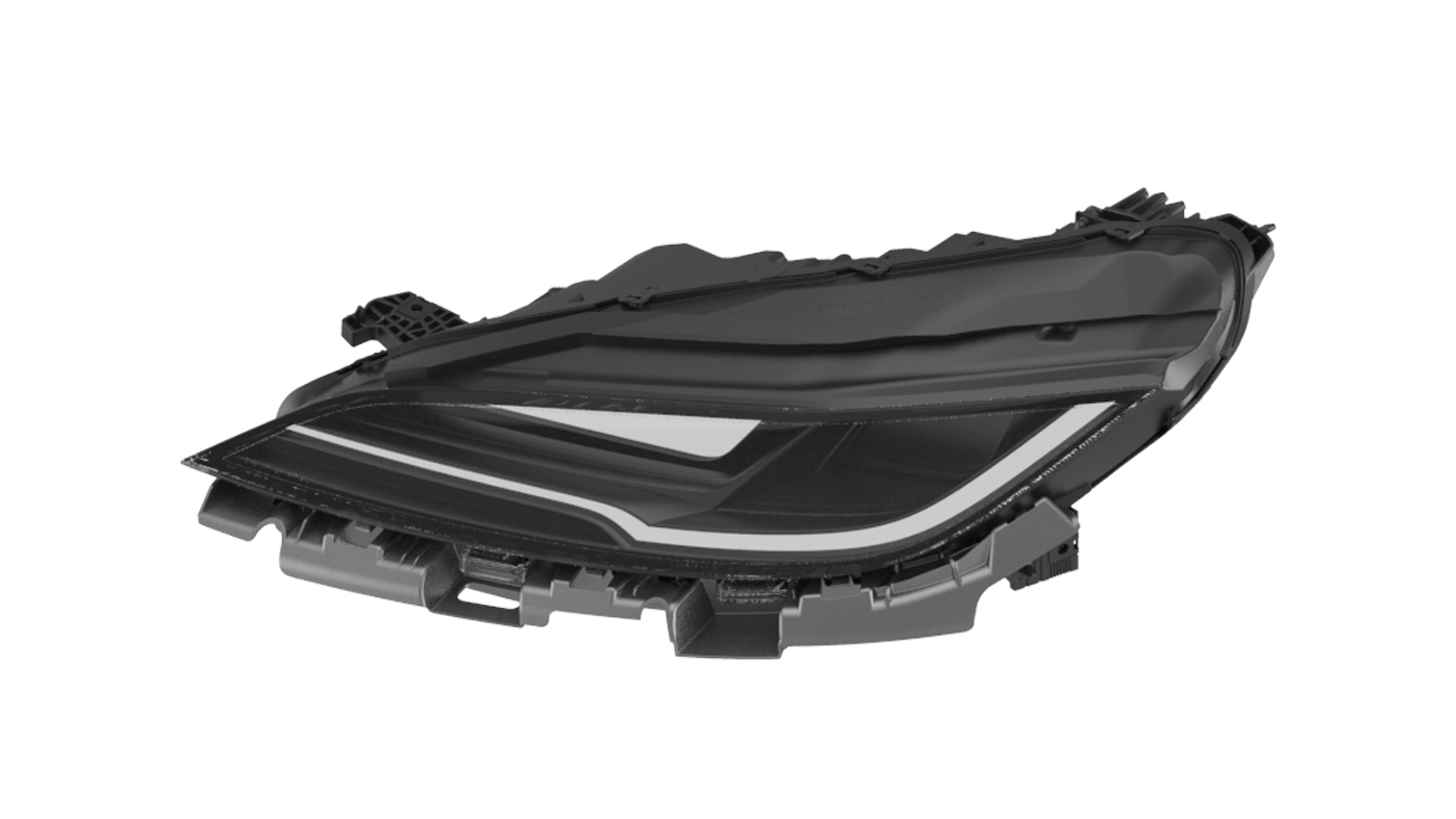

从车辆上拆下左前照灯。
安装
-
将 LH 大灯放置到车身上。
警告安装时，注意不要损坏前照灯。
-
安装将左前照灯固定到车身的螺栓（2 个）。
5.9 Nm (4.4 lbs-ft)TIp推荐使用以下工具- 无绳六角螺丝刀
- 10 毫米深磁性套筒
- 6 英寸套筒
- 棘轮/扭矩扳手
- 6 英寸锁止加长件
- 10 毫米深套筒
-
连接左侧前照灯电气连接器。
- 重新安装固件。请参阅 软件重新安装 - 触摸屏。
- 安装前保险杠饰板总成请参阅 前保险杠饰板总成 ((拆卸和更换))。
- 将举升臂从车辆下方移走。
-
调节前照灯。从以下选项中选择：
- 大灯 - 调节 - 全球（墙壁法） (Test/Adjust)。将校正代码 17400160 作为一项单独的工项添加至“服务工单”。
- 前照灯 - 全球款 - 调节（欧洲、中东和非洲地区使用 LET 工具）。将校正代码 17400180 作为一项单独的工项添加至“服务工单”。
- 禁用“维护模式”。请参阅 维护模式。
- 升起 LH 前车窗并关闭 LH 前车门。
