支架 - 前端模块 - 左侧 ((拆卸和更换))

校正代码 1010050102 0.78 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 支架 - 前端模块 - 左侧 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前加速计传感器固定到车身的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米 12 角深套筒
 重复使用
将前端支架左上部固定到车身的螺栓
16 Nm (11.8 lbs-ft)
  • 13 mm 套筒
 重复使用
将前端模块 (FEM) 支架总成固定到车辆的螺栓（4 个）
9.8 Nm (7.2 lbs-ft)
16 Nm (11.8 lbs-ft)
  • 10 毫米套筒扳手
  • 13 mm 套筒
 重复使用

10 毫米螺栓，3 个：9.8 Nm

13 毫米螺栓：16 Nm

拆卸

  1. 举升并支撑车辆请参阅 。
  2. 断开低压电池电源。请参阅 低压电源 - 锂离子（断开和连接）。

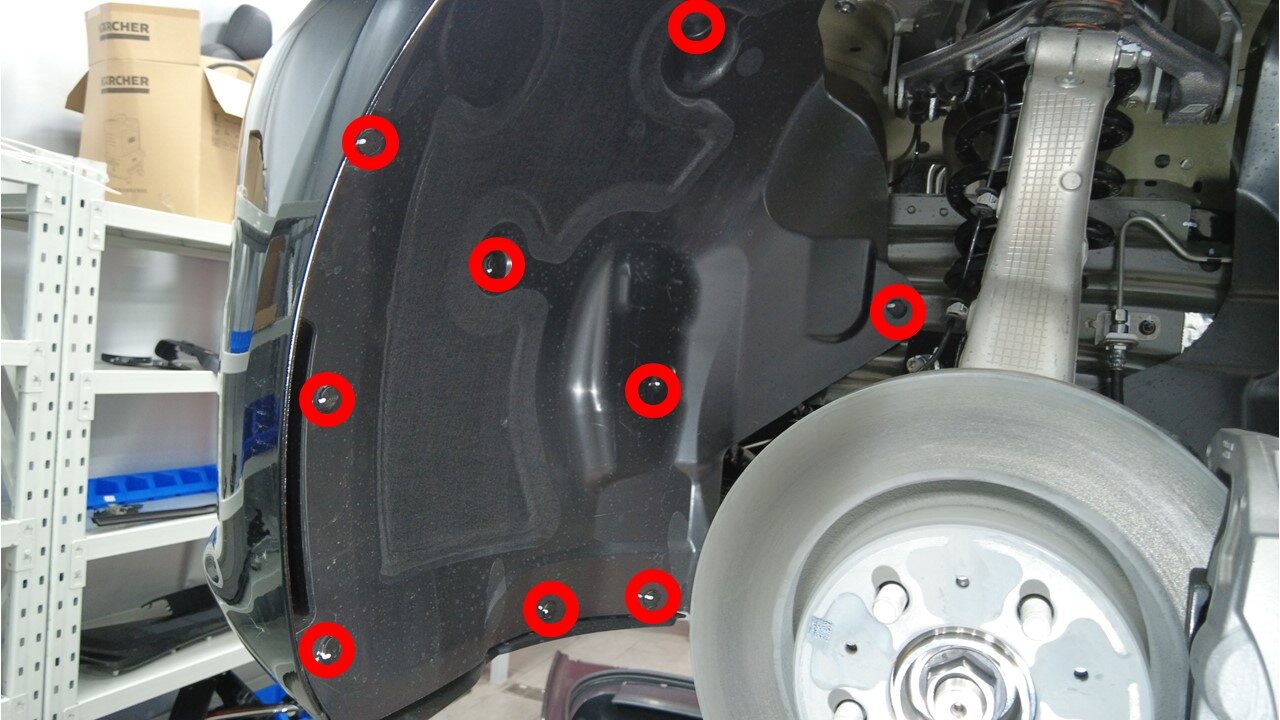

  3. 拆下用于部分紧固左侧轮毂内衬的卡子（9 个）。
  4. 部分拆下左侧前轮拱内衬。
    注

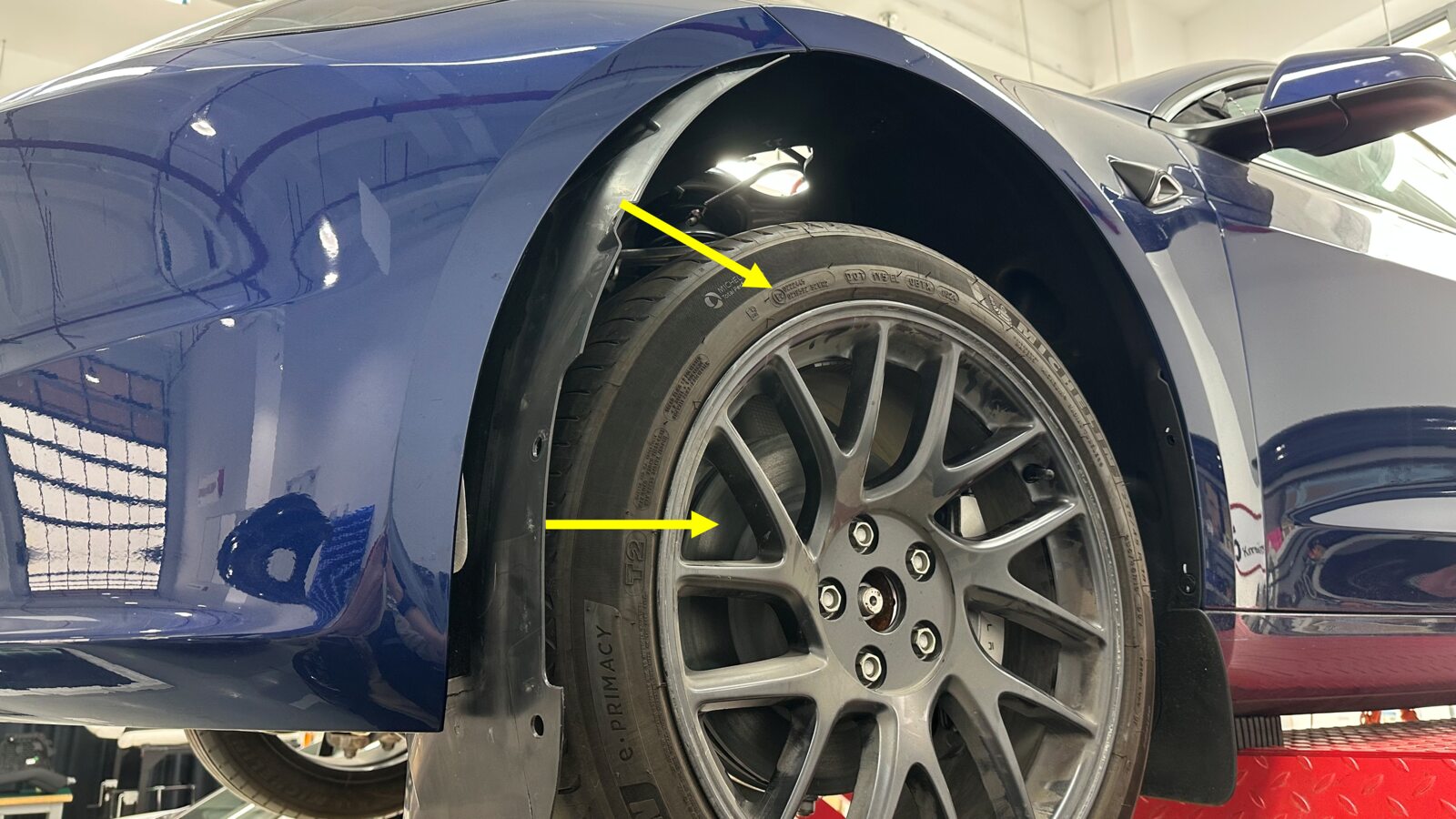

    轻轻向外拉动轮毂内衬，以便接触线束。

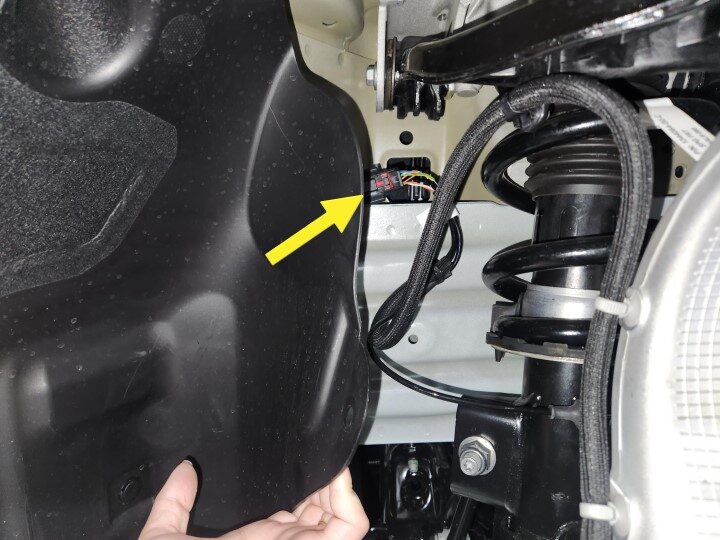

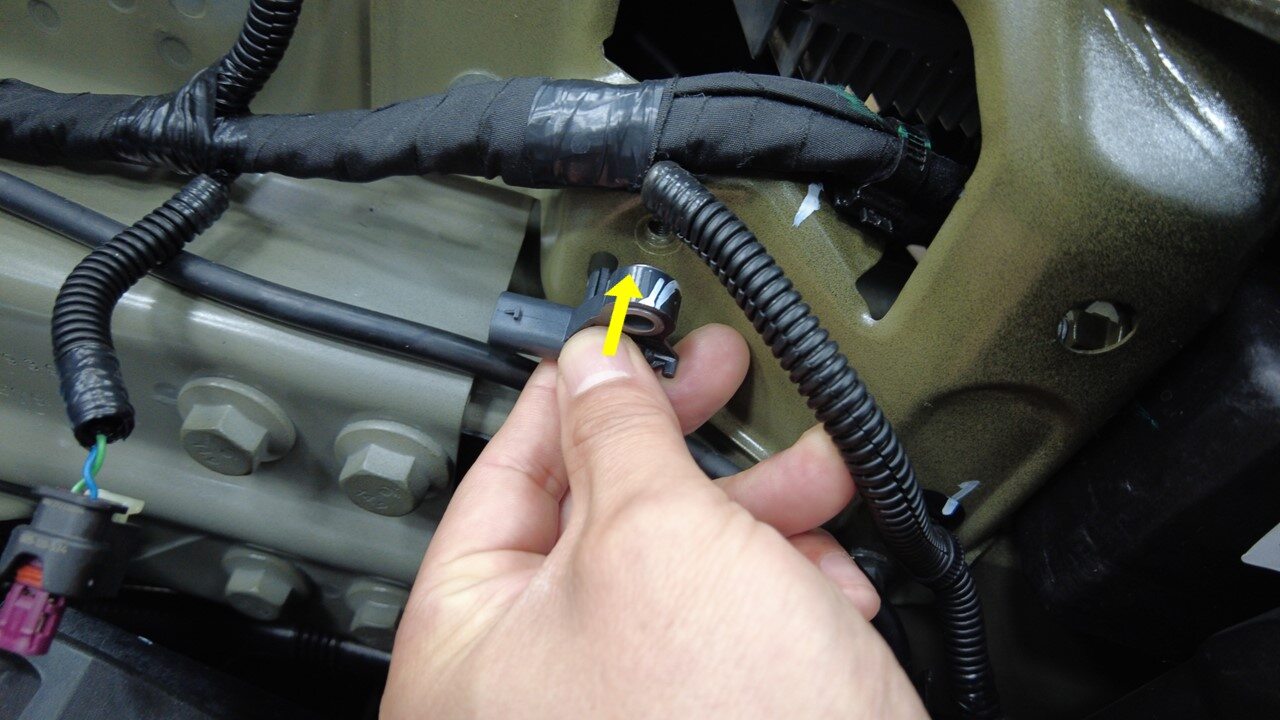

  5. 松开锁片，然后断开左前轮毂转速传感器连接器。
  6. 拆下前保险杠饰板请参阅 饰板 - 前保险杠 ((拆卸和安装))。

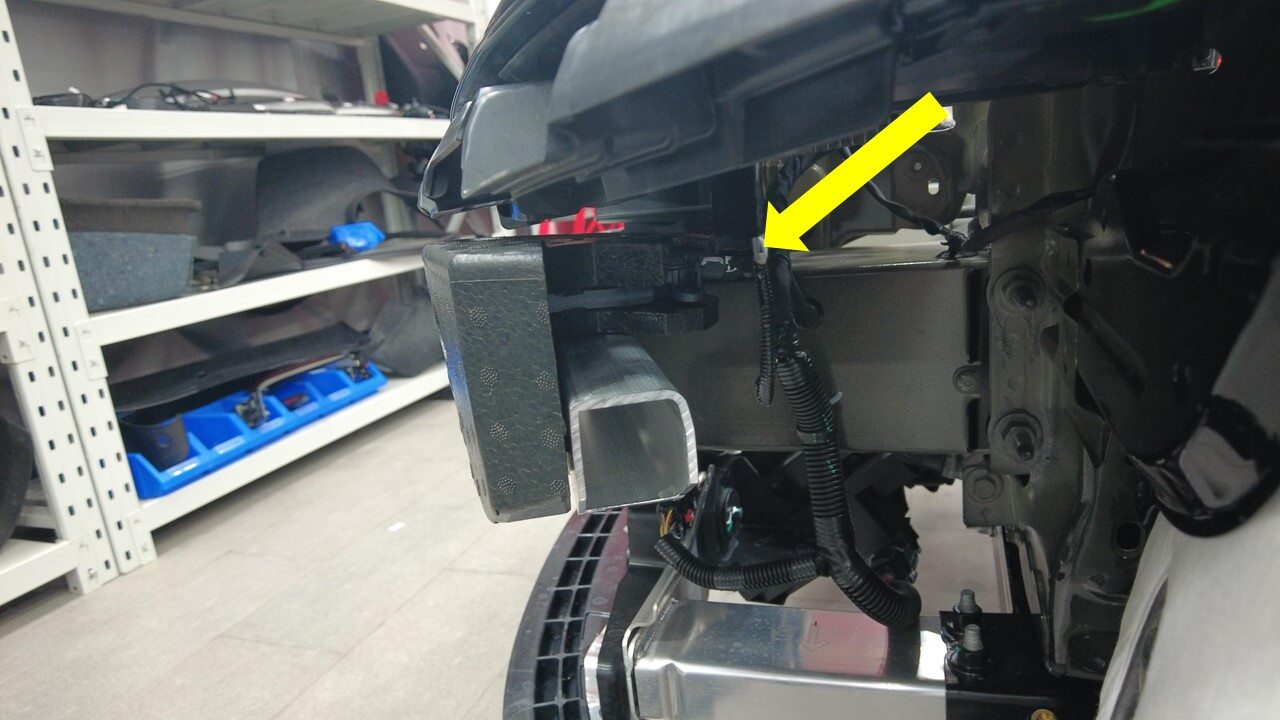

  7. 拆下左侧轮毂转速传感器上的前部线束夹（2 个）。
    注
    移动左侧轮毂内衬，以便拆下卡子。

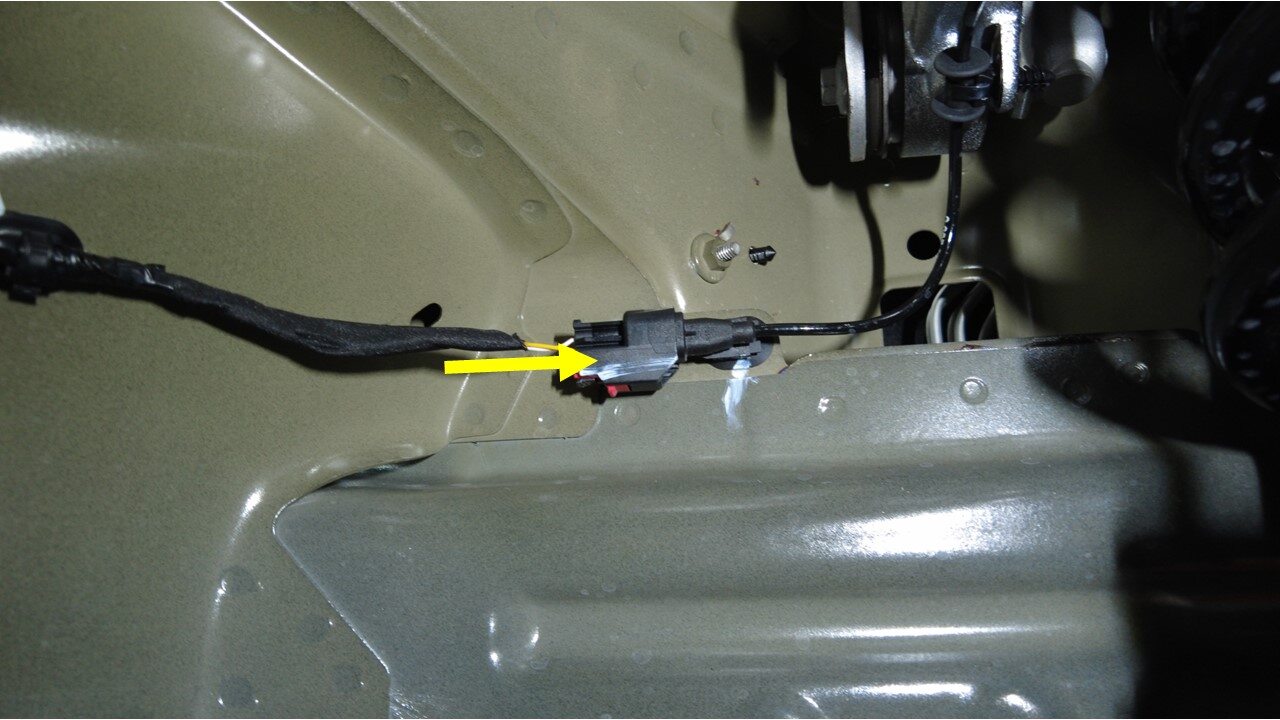

  8. 断开左前行人保护压力管传感器连接器。
    注

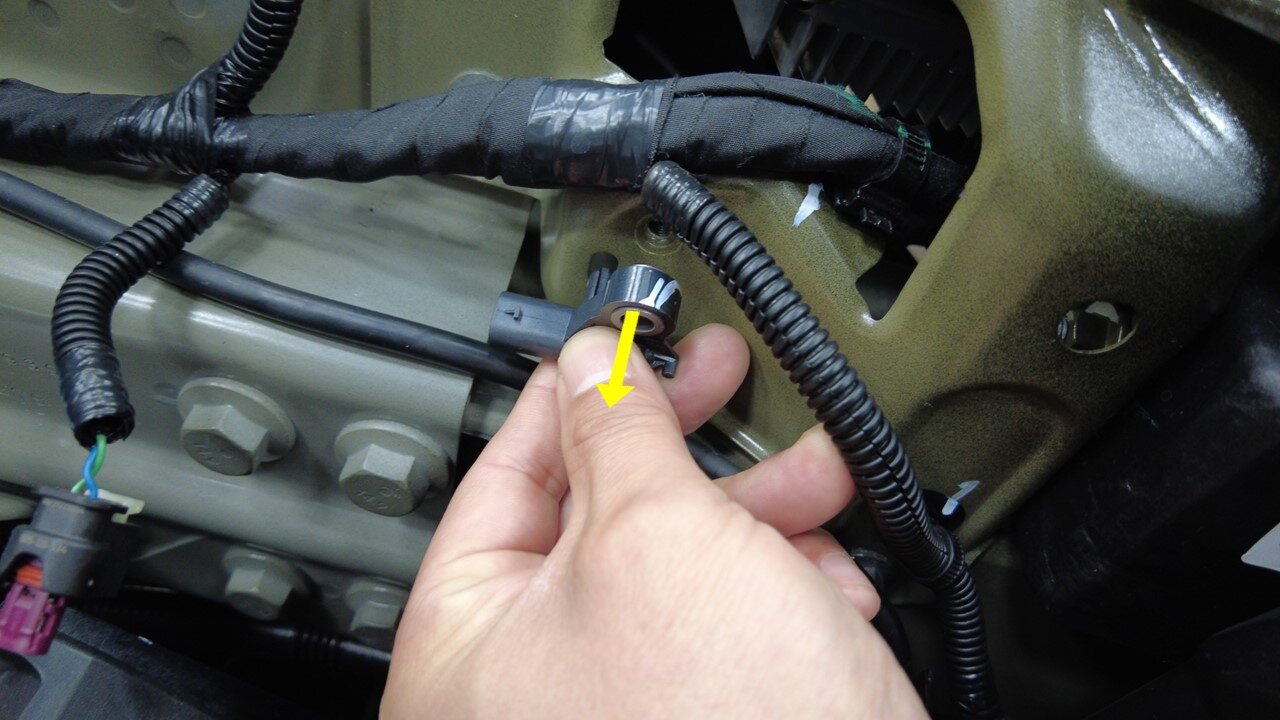

    请勿向下按压红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。

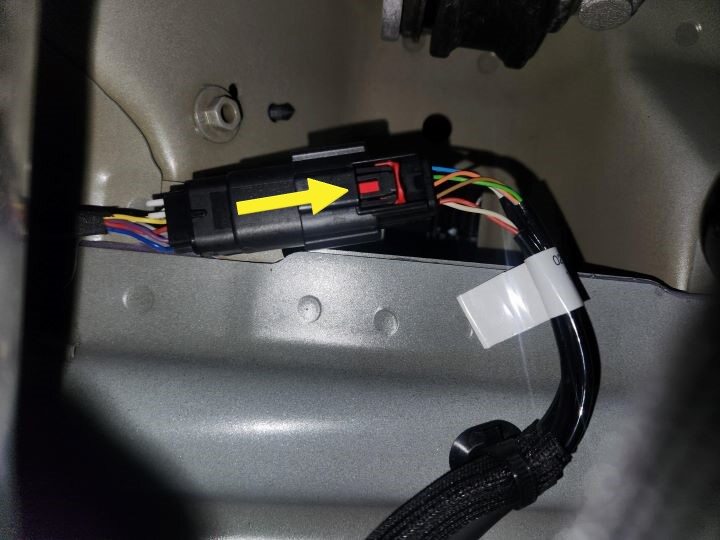

  9. 松开黄色锁片，然后断开左侧前端模块 (FEM) 线束连接器。

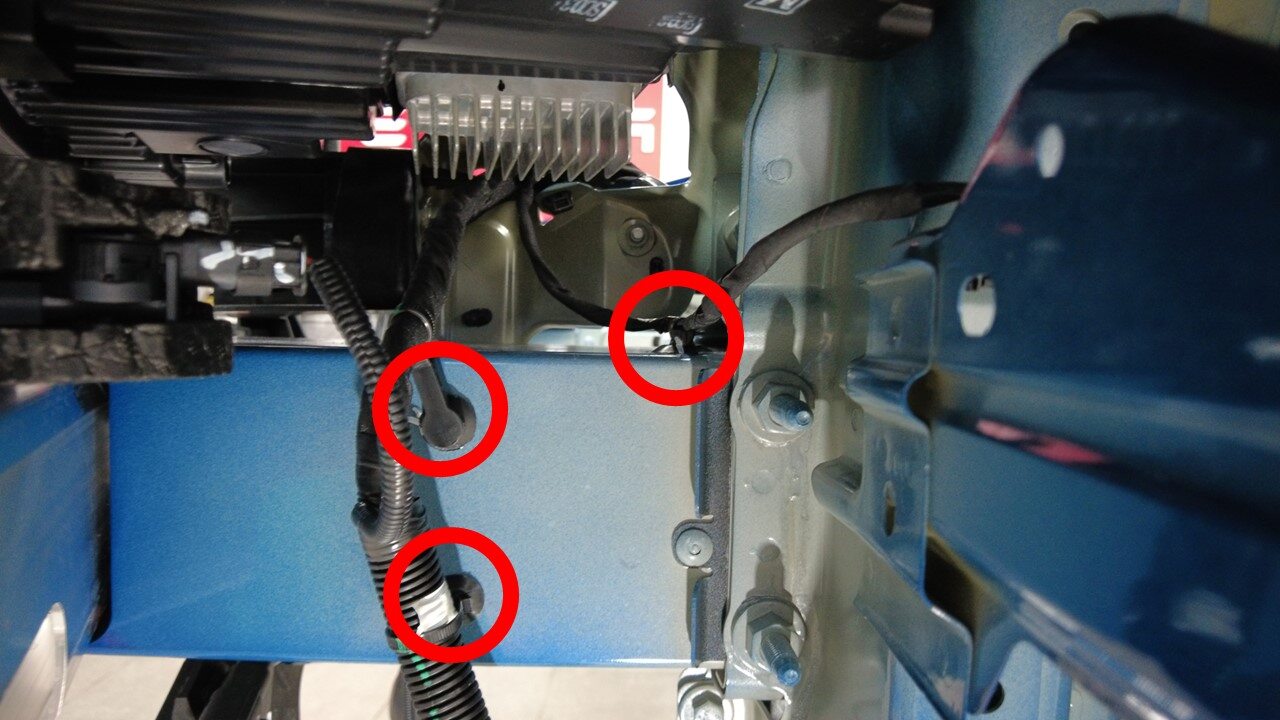

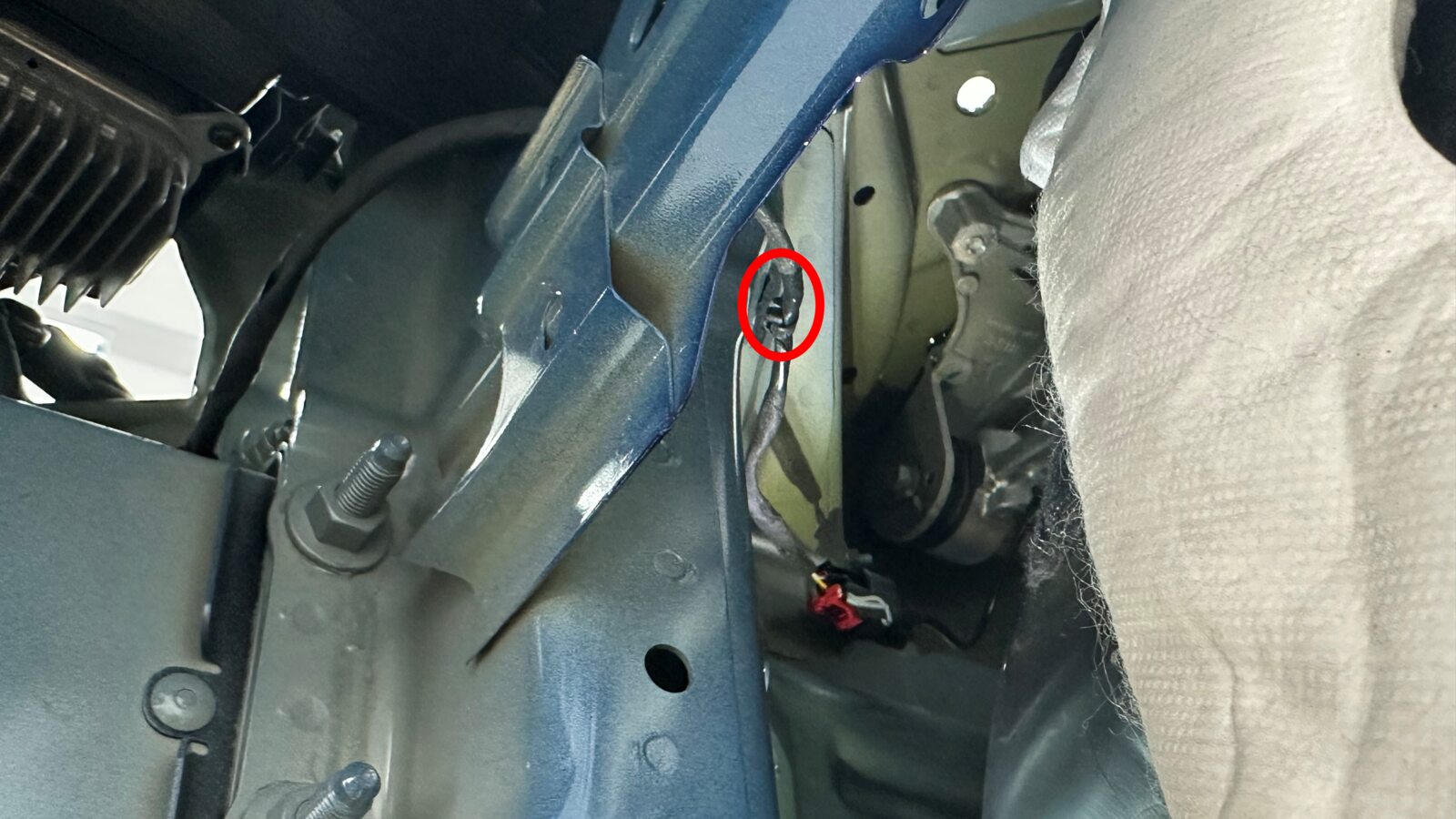

  10. 从左侧外部纵梁区域拆下前部线束夹（3 个）。

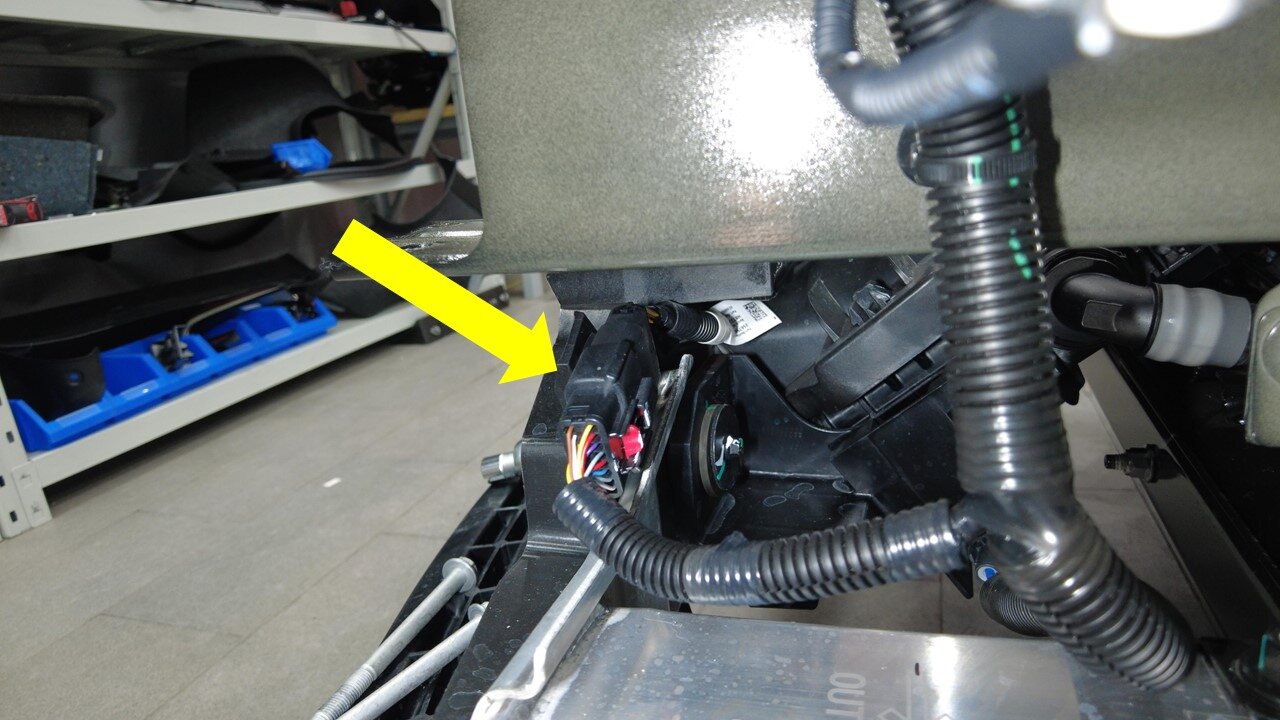

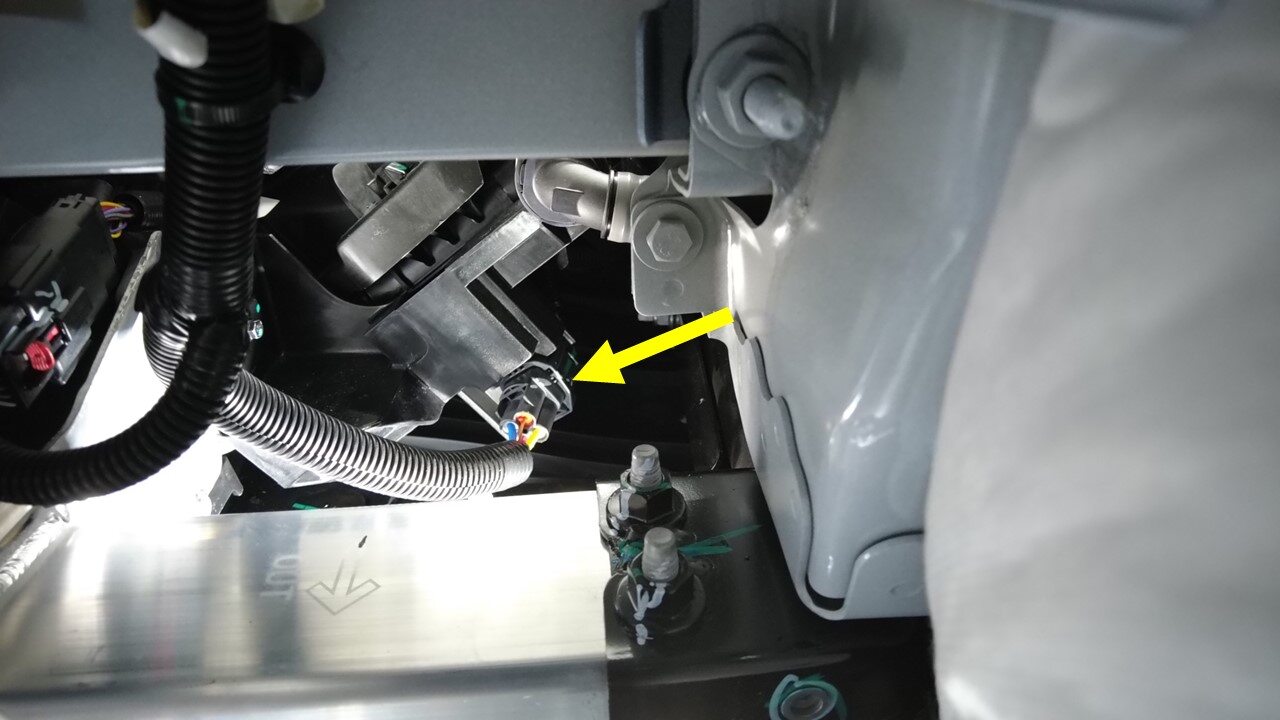

  11. 将前部线束从冷却风扇模块上断开（1 个连接器）。

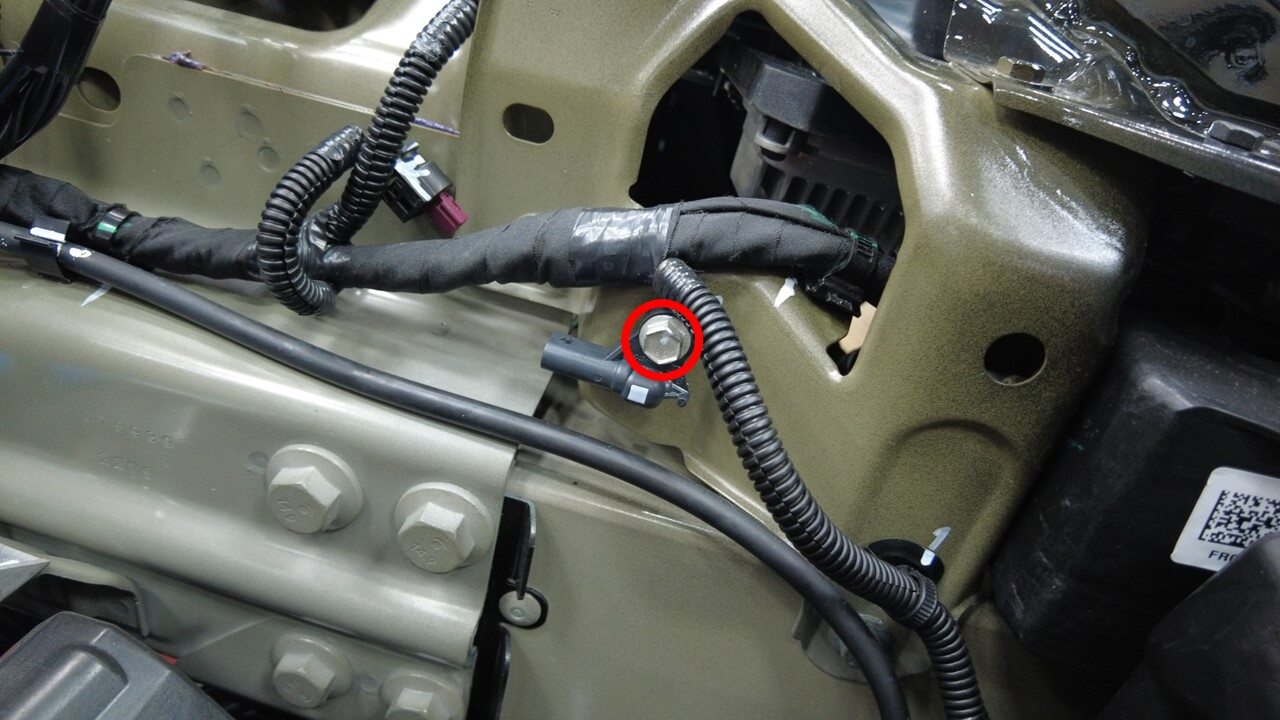

  12. 拆下将左前加速传感器固定到车身的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米 12 角深套筒

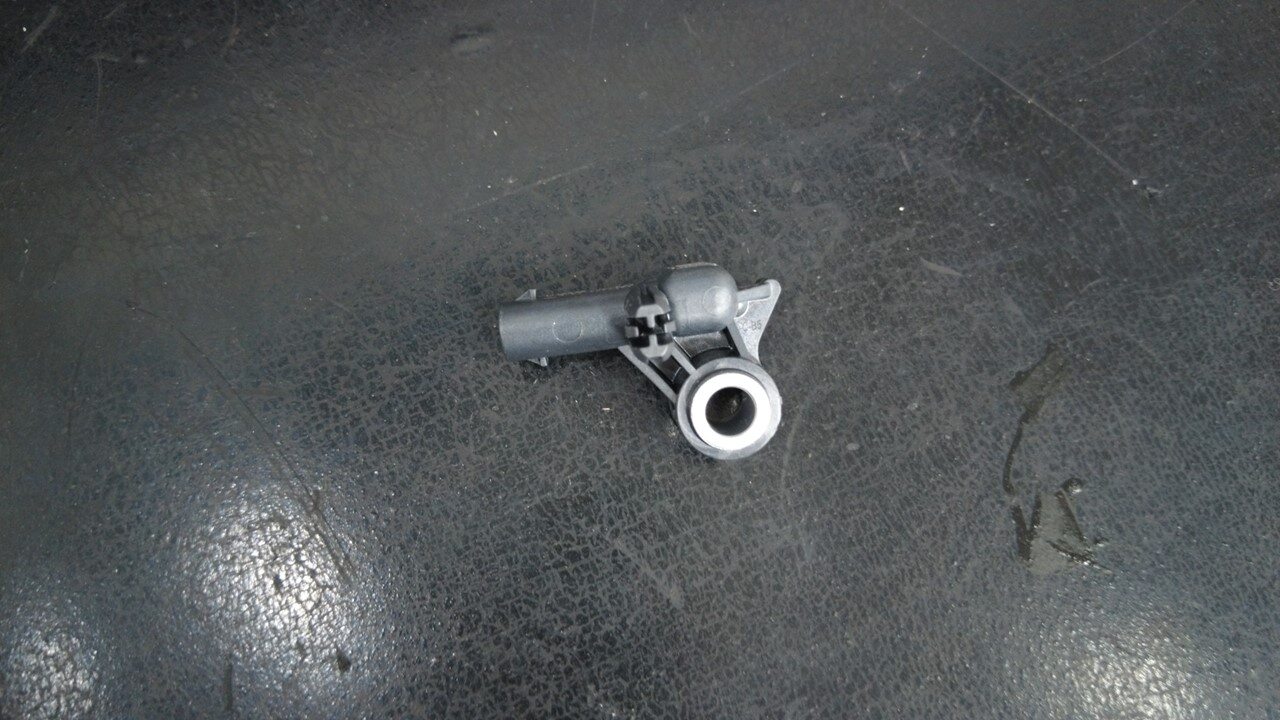

  13. 拆下左前加速传感器（1 个卡子）。

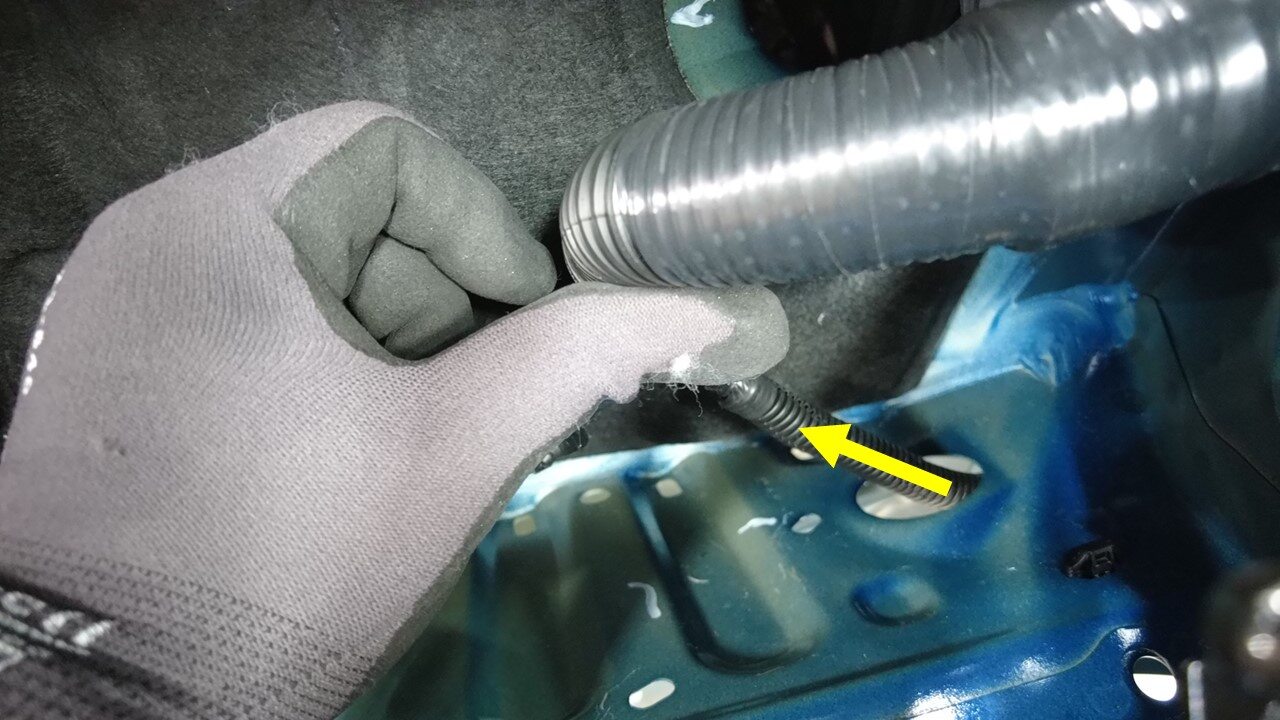

  14. 将前部线束的左侧从轮毂内衬排布到前备箱区域。

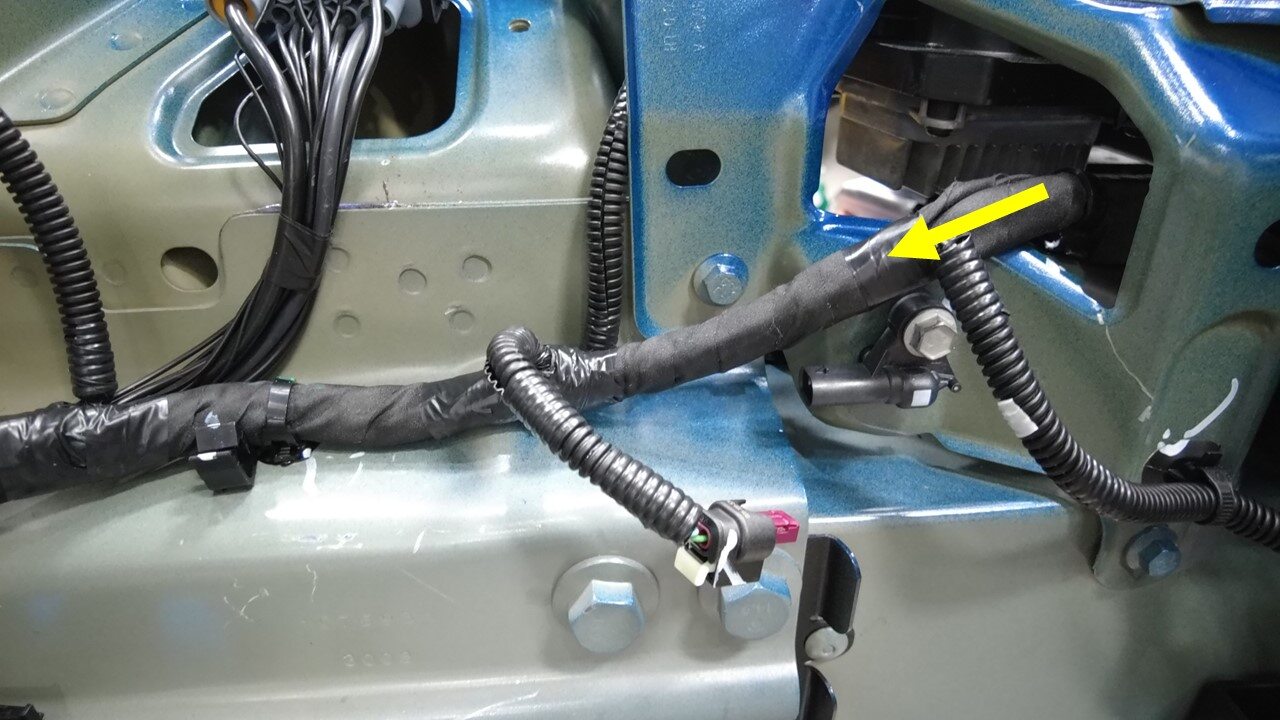

  15. 将前部线束的左侧排布到前控制器区域。

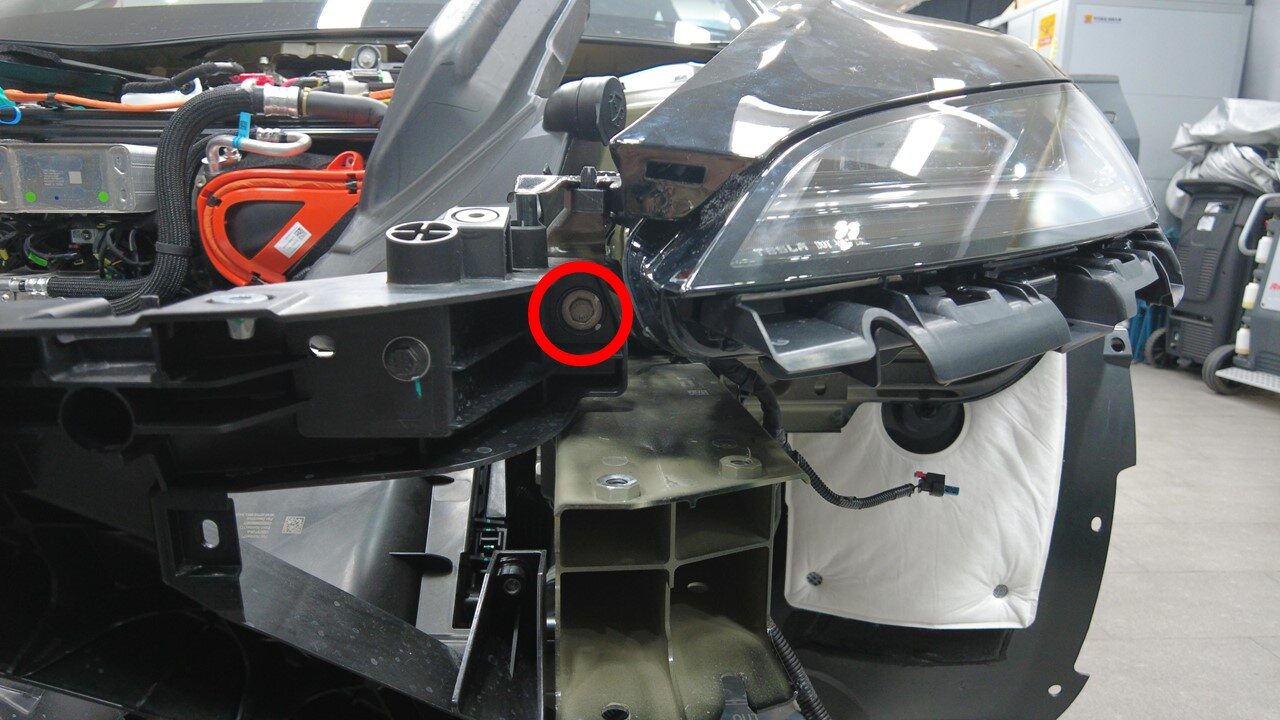

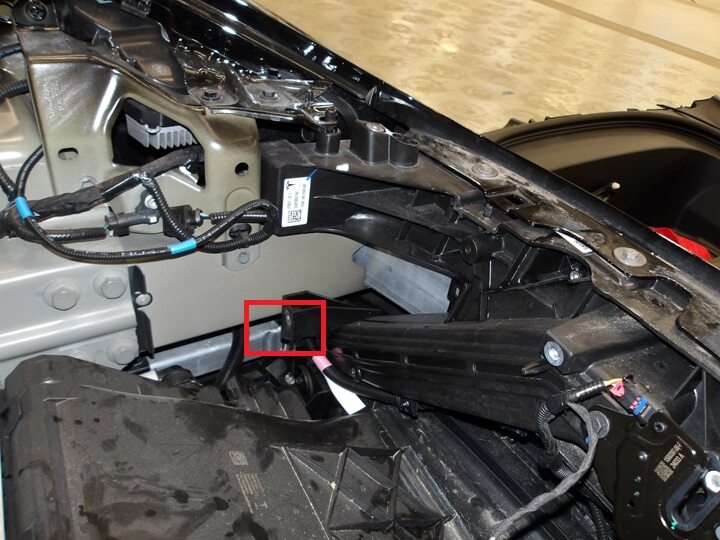

  16. 拆下将前端支架左上部固定到车身的螺栓。
    提示
    推荐使用以下工具
    • 13 mm 套筒

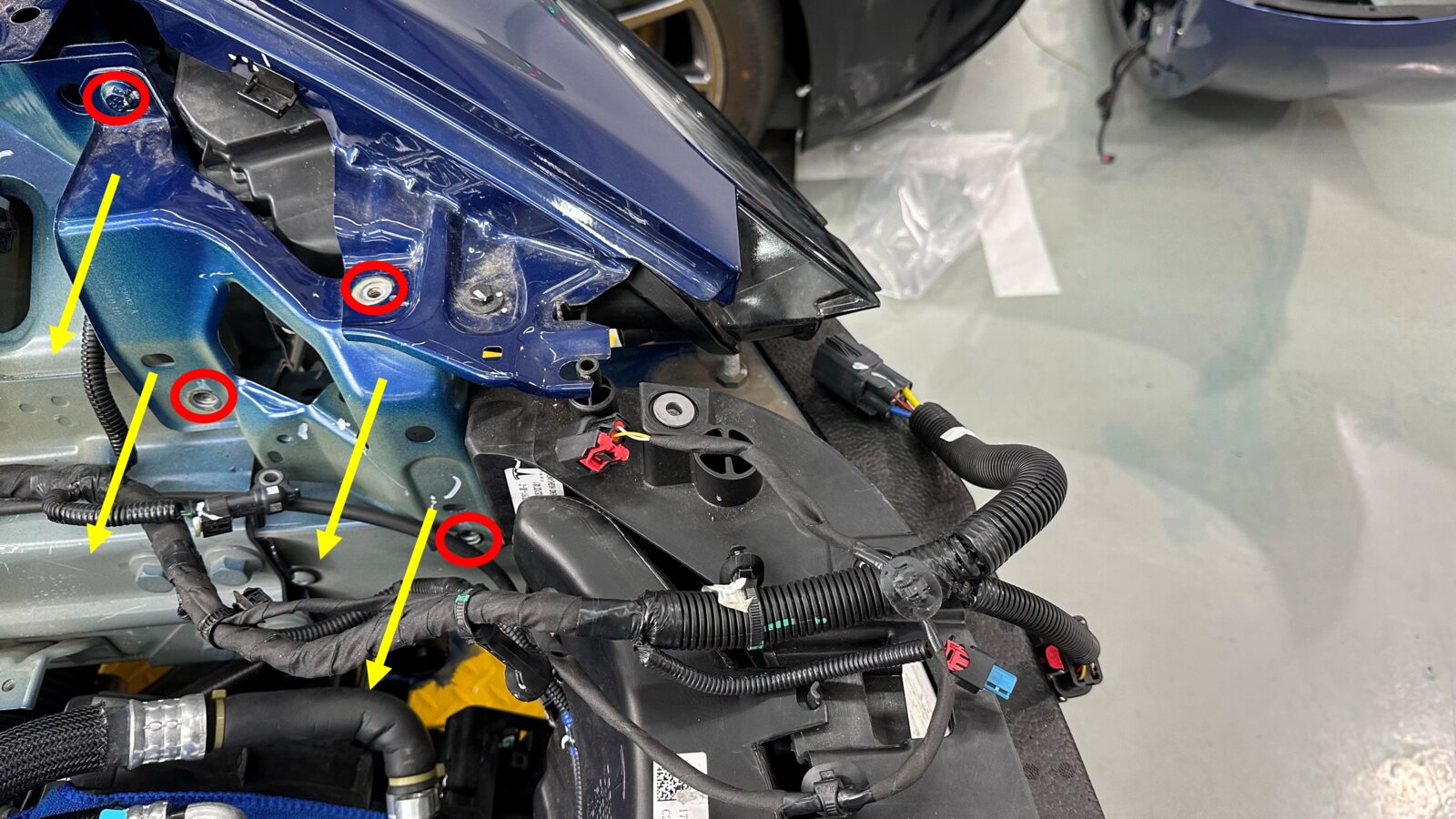

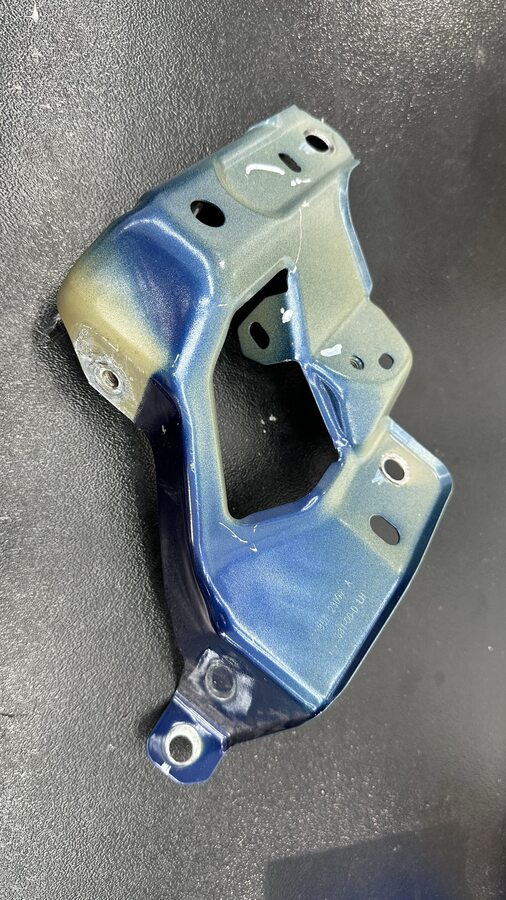

  17. 拆下将前端模块 (FEM) 支架总成固定到车辆的螺栓（4 个），然后将前端模块支架从车辆上拆下。
    注
    将前端模块 (FEM) 支架滑至一旁，以便拆卸。
    注
    有 3 个 10 毫米螺栓和 1 个 13 毫米螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 13 mm 套筒

安装

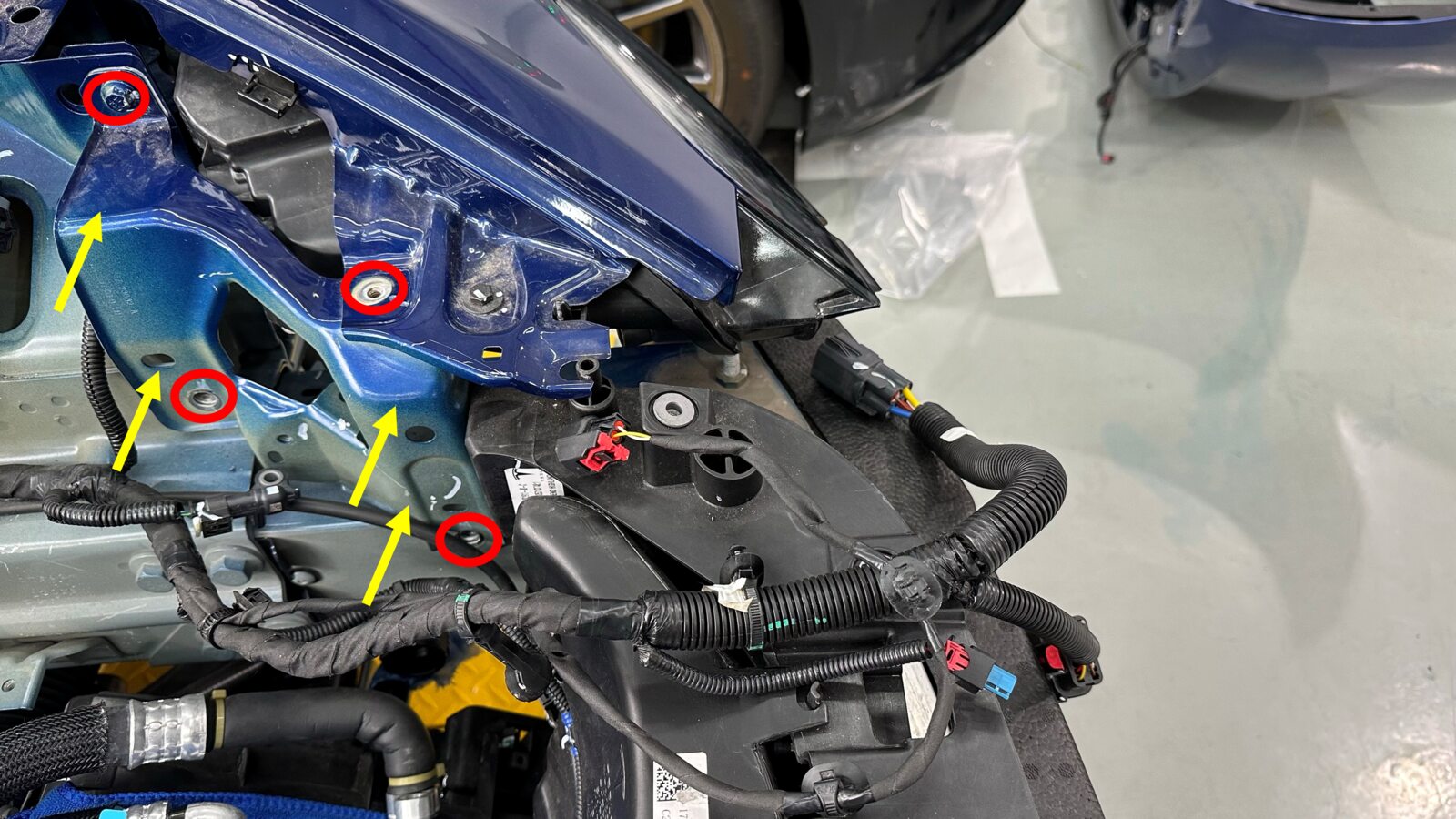

  1. 安装将前端模块 (FEM) 支架总成固定到车辆的螺栓（4 个）。
    9.8 Nm (7.2 lbs-ft)
    16 Nm (11.8 lbs-ft)
    注
    10 毫米螺栓（3 个）的扭矩为 9.8 Nm，13 毫米螺栓的扭矩为 16 Nm。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 13 mm 套筒
  2. 彻底安装将前端支架左上部固定到车身的螺栓。
    16 Nm (11.8 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm 套筒

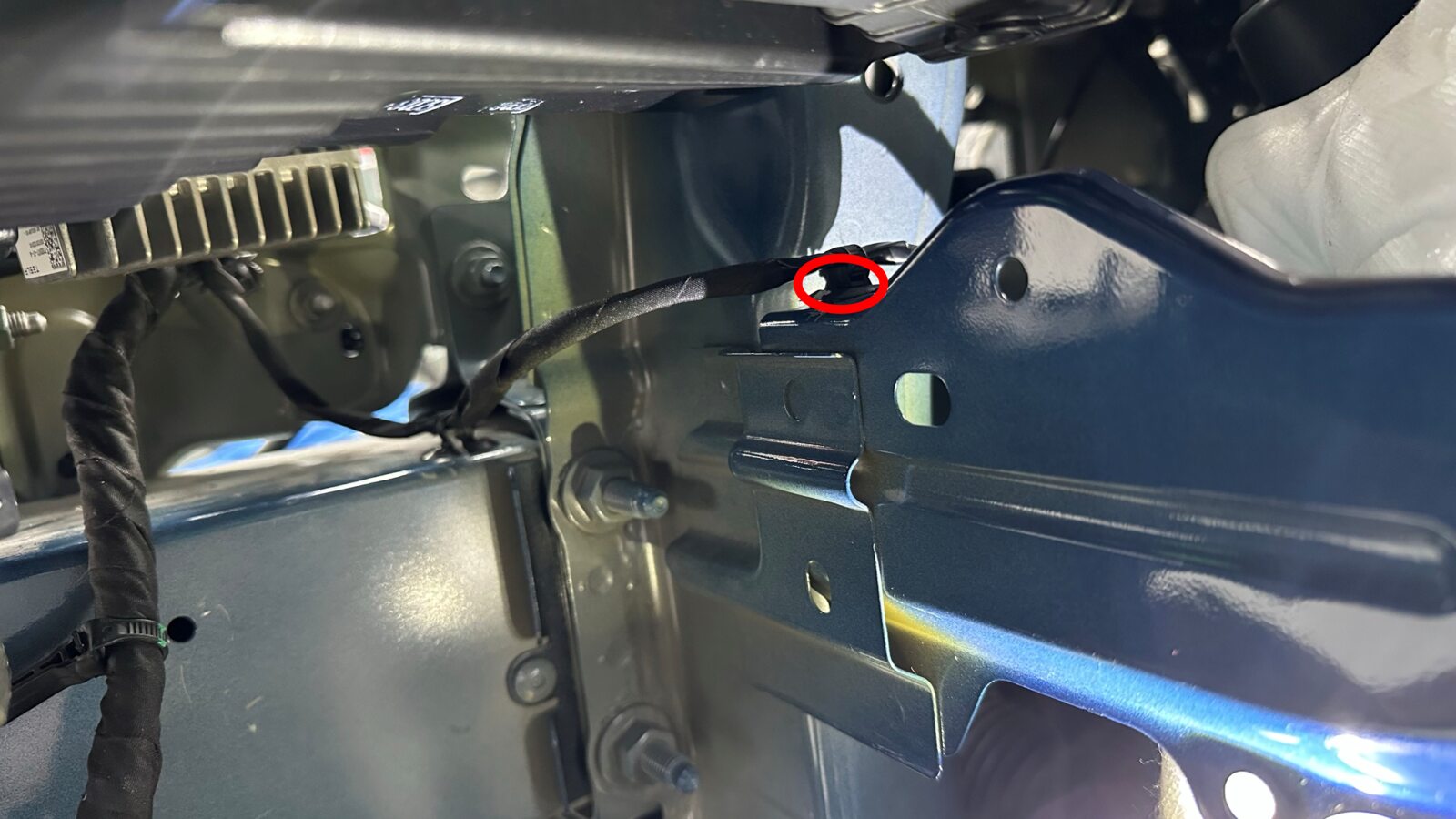

  3. 将左前部线束朝左前饰板区域排布。
    注
    确保塑料外壳朝向正确，卡子朝向车架纵梁。将线束向下送入饰板后。

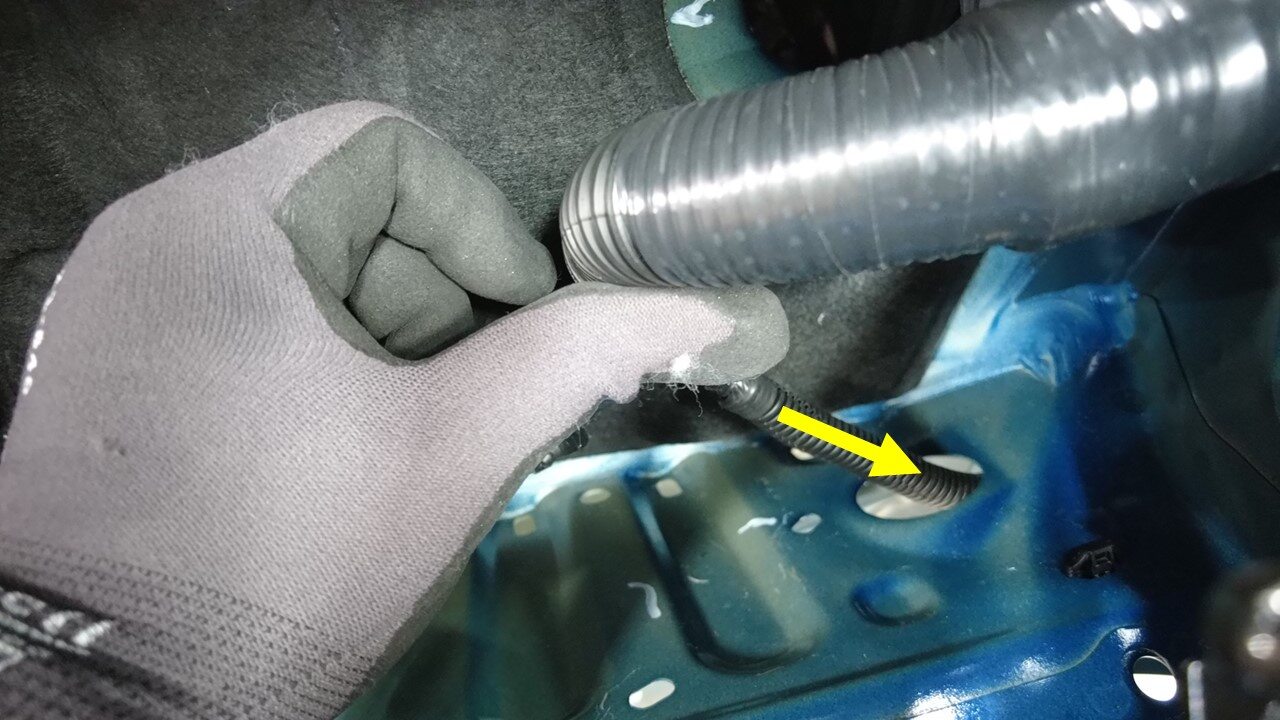

  4. 将左前线束从前备箱排布到左侧轮毂内衬区域。
  5. 将左前加速传感器放置到车辆上，以备安装（1 个卡子）。
  6. 安装将左前加速传感器固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米 12 角深套筒
  7. 将前部线束连接到冷却风扇模块上（1 个连接器）。
  8. 将前部线束夹（3 个）紧固到左侧纵梁外部区域。
  9. 连接左侧前端模块 (FEM) 线束连接器并接合锁片。
  10. 连接左前行人保护压力管传感器连接器，然后接合锁片。
  11. 安装左侧轮毂转速传感器上的前部线束夹（2 个）。
    注
    转动左侧轮毂内衬，以便安装卡子。
  12. 安装前饰板请参阅 饰板 - 前保险杠 ((拆卸和安装))。
  13. 部分拆下左侧前轮拱内衬。
    注
    轻轻向外拉动轮毂内衬，以便接触线束。
  14. 连接左前轮毂转速传感器，然后接合锁片。
  15. 安装用于固定左侧轮毂内衬的卡子（9 个）。
  16. 连接低压电池电源。请参阅 低压电源 - 锂离子（断开和连接）。
