Ball Joint - Knuckle - Rear Upper - LH (Inspect) (Test/Adjust)
校正代码
31030110
0.24
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-05-26: 更新了程序。
- 2026-01-26: 更改了测量方法。
- 2025-09-16: 添加了额外的测量信息。
- 2025-07-11: 更新了电阻测量说明。
- 2025-05-15: 修订了程序。
设备：
- 1064697-00-B - 制动盘偏转检测套件
注
研究表明轴向间隙通常大于径向间隙，应以轴向间隙为主要参考值，故本程序指定测量轴向间隙。
程序
- 拆下左侧后车轮。请参阅轮毂总成（拆卸和安装）。
- 拆卸将左后制动盘固定到左后轮毂的螺栓。
-

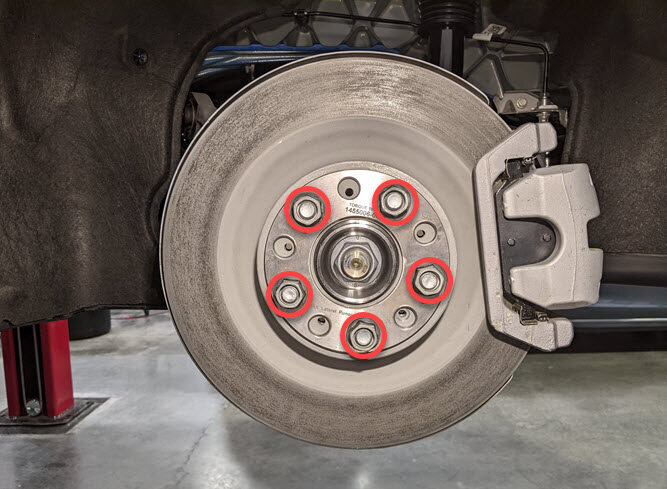

安装将制动盘偏转夹紧板固定到左后制动盘的螺母（5 个）。
100 Nm (73.7 lbs-ft)注此步骤将模拟未安装的轮毂，以防测量不准确。 -

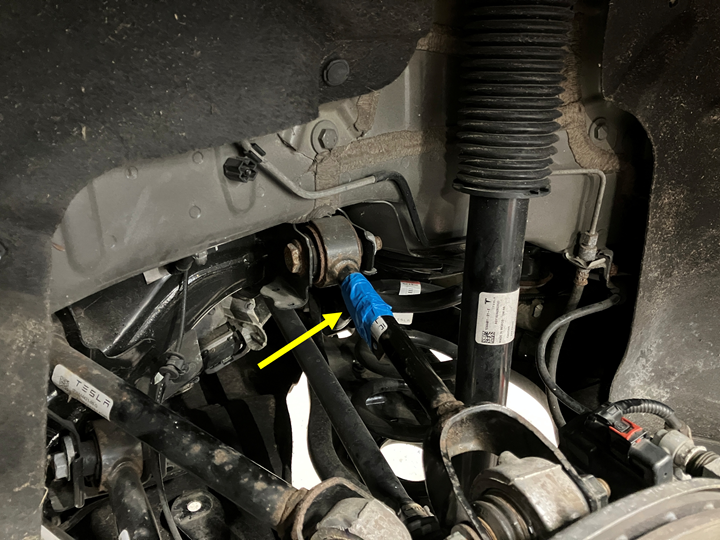

在左后上尾连杆上粘贴胶带。
-

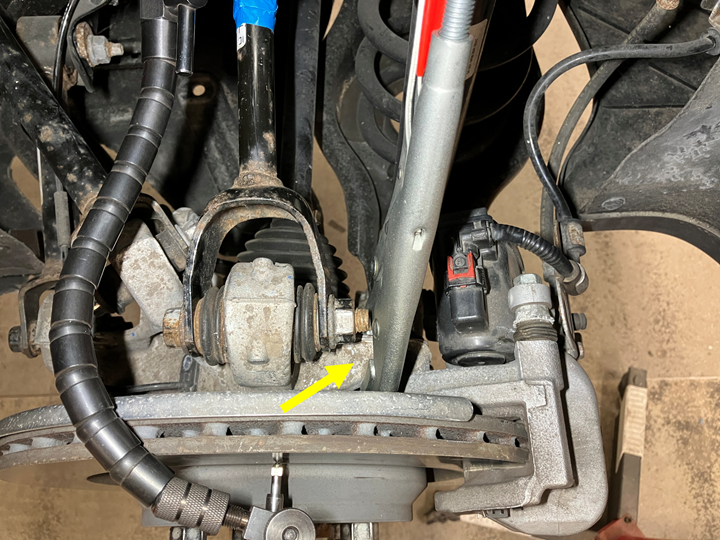

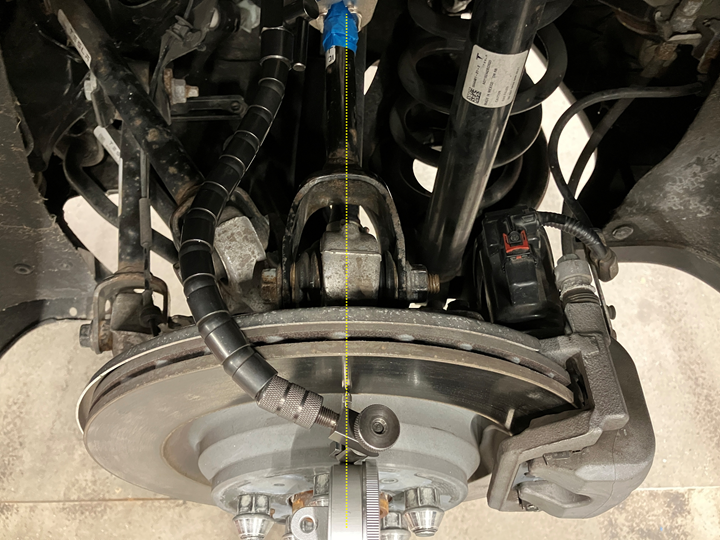

将制动盘偏转工具安装到左后上尾连杆并进行设置，以便读取读数。

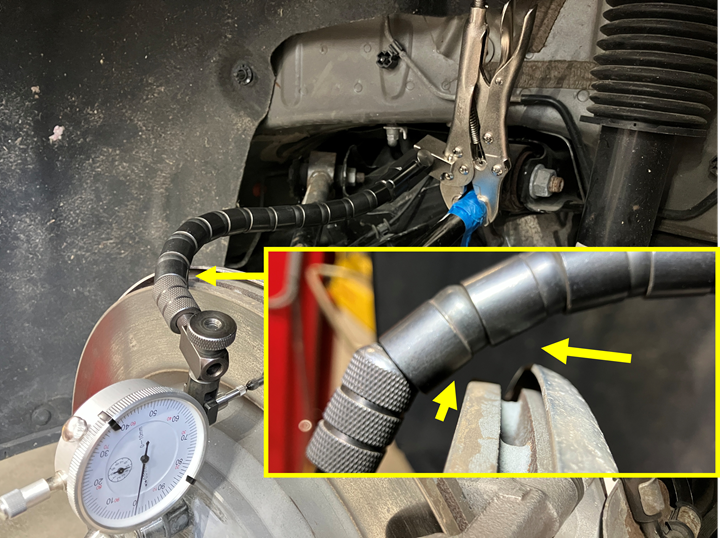

注请注意挠性杆的夹紧位置及走向。将指示杆紧固连接到制动盘摩擦部件最低处。将测量杆与上尾连杆对齐，确保正确下压指示杆，使工具可双向移动且不会触底。将测量值设置为零。确保挠性杆未触碰到制动盘和护板。
-

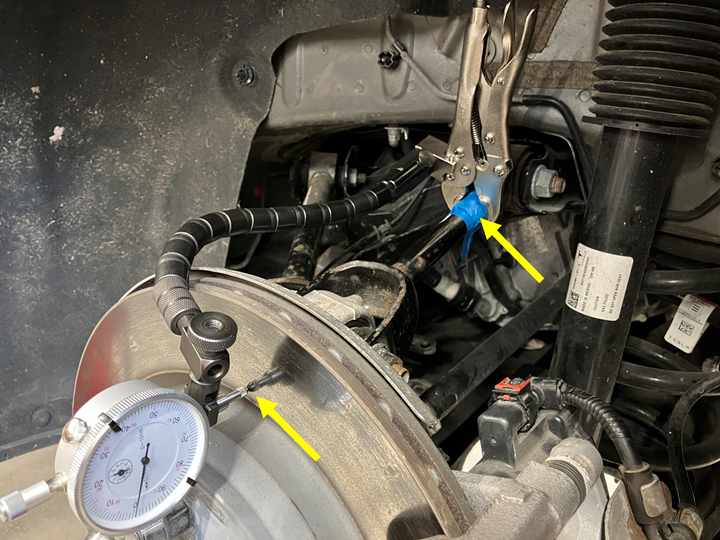

将大力钳安装到后转向节上。
-

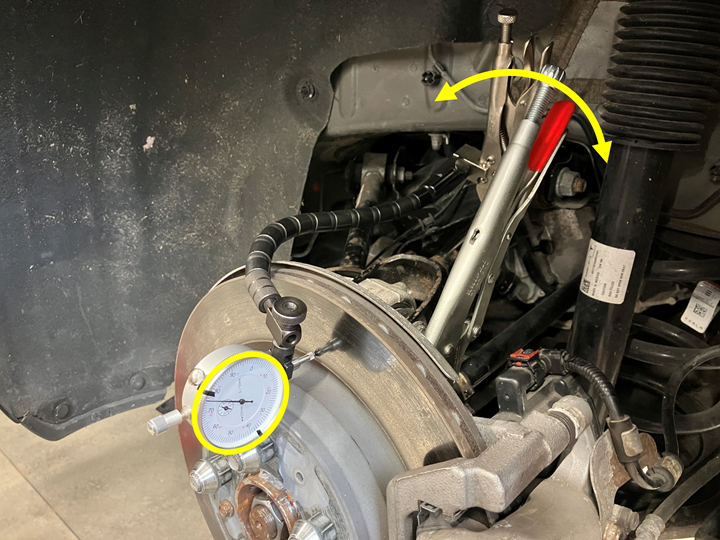

检查左后转向节上球头间隙。
注将大力钳平行移动到尾连杆上。记录模拟指示器上显示的数值。如果游隙超过 1.00 毫米（0.039 英寸），请更换左后转向节上球头。
- 将大力钳从后转向节上拆下。
- 将制动盘偏转工具从后上尾连杆上拆下。
- 揭下后上尾连杆上的胶带。
-
将制动盘偏转夹紧板从左后制动盘上拆下。
-

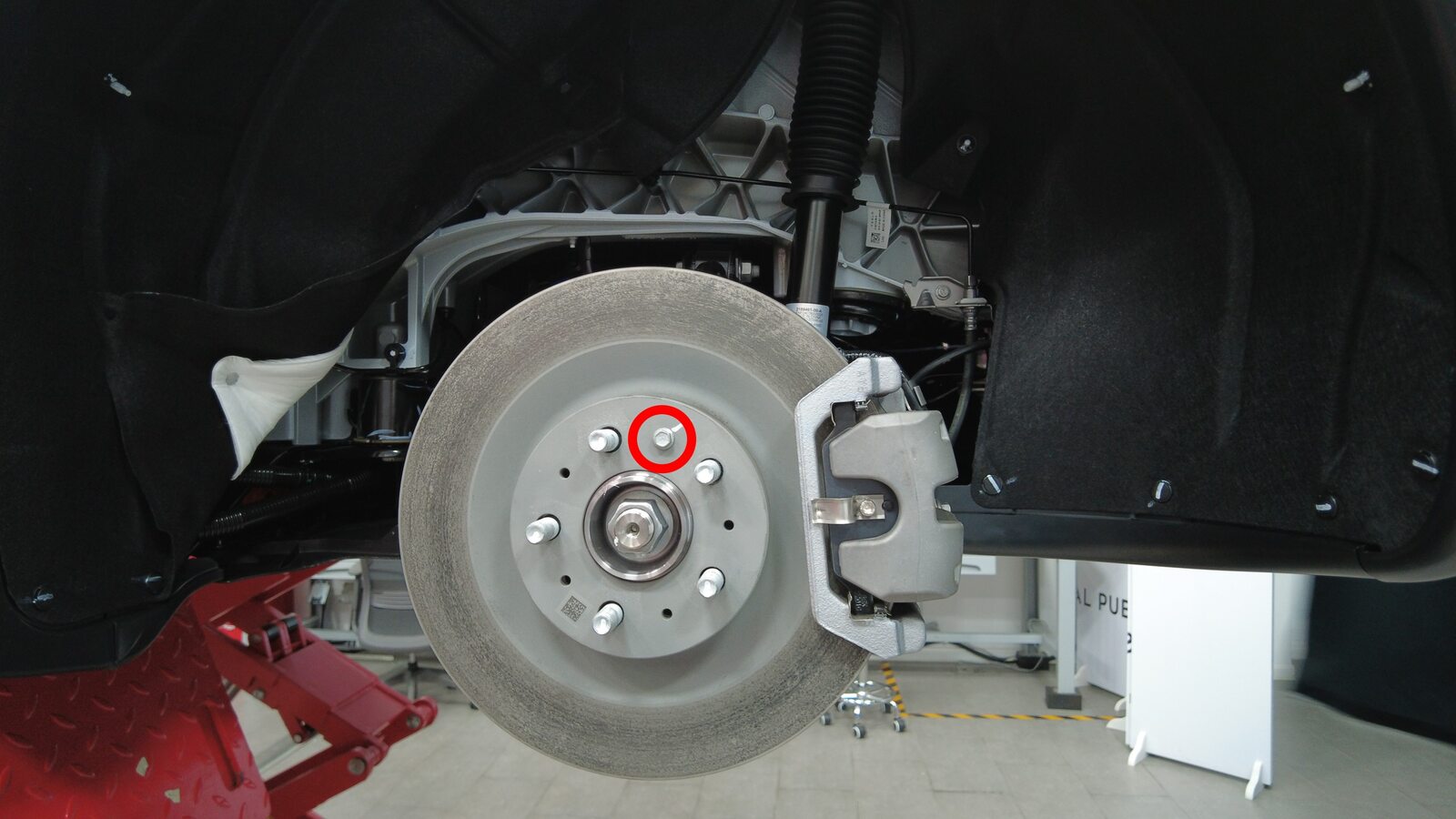

安装将左后制动盘固定到左后轮毂的螺栓。5 Nm (3.7 lbs-ft)
- 安装后车轮。请参阅 轮毂总成（拆卸和安装）。
