线圈 - 超级歧管 EXV 电子膨胀阀 - 热泵 - 维修套件 ((拆卸和更换))

校正代码 1840010092 FRT 0.24 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-06-04: 删除了断开/连接低压步骤。

本程序用于拆卸和更换任何电子膨胀阀。

拆卸

  1. 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。
  2. 松开锁片，然后断开高压和温度传感器上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  3. 松开锁片，然后断开再循环膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  4. 松开锁片，然后断开液冷冷凝器膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  5. 松开锁片，然后断开液冷冷凝器切断阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  6. 松开锁片，然后断开驾驶室右侧冷凝器膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  7. 松开锁片，然后断开高压和温度过冷式传感器上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  8. 松开锁片，然后断开驾驶室左侧冷凝器膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  9. 松开锁片，然后断开冷却器膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  10. 松开锁片，然后断开蒸发器膨胀阀上的电气连接器。
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  11. 将超级歧管上的温度系统线束移至一旁。
  12. 使用尖凿将锁片向下拉动，再朝车头方向拉动以拆下膨胀阀线圈。

安装

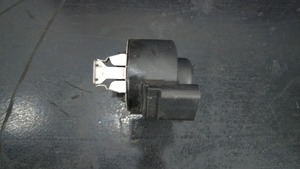

  1. 将 EXV 线圈安装到膨胀阀上。
    注
    将线圈密封件滑至膨胀阀上。请勿润滑线圈密封件。将膨胀阀线圈锁片与超级歧管正确对齐。将膨胀阀线圈滑过线圈密封件。对膨胀阀线圈执行推拉推测试，确保线圈正确锁定。
  2. 将温度系统线束重新排布至超级歧管。
  3. 连接拆卸过程中断开的电气连接器，然后接合连接器锁。
  4. 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
