维修套件，冷却液罐，热泵 ((拆卸和更换))

校正代码 1840010032 FRT 0.90 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1080568-00-A 液体收集器
  • 1135762-00-A 冷却液软管塞套件
  • 1060071-00-A 1/4 英寸钻头六角扭矩扳手
  • 1065131-00-A 电池冷却液排放套件
  • 1930388-00-A OBD II 转 RJ45 网络端口
  • 1773595-00-A RJ45 以太网线缆
  • 1060071-00-A 1/4 英寸钻头六角扭矩扳手

扭矩规格

表 1. 扭矩规格： 维修套件，冷却液罐，热泵 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将冷却液罐侧面固定到超级歧管的螺钉
5 Nm (3.7 lbs-ft)
  • T25 梅花套筒
  • 10 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
  • 1/4 英寸六角扭矩扳手 - 1060071-00-A（仅适用于安装程序）
 重复使用
将冷却液罐前部固定到超级歧管的螺钉
5 Nm (3.7 lbs-ft)
  • T25 梅花套筒
  • 10 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
  • 1/4 英寸钻头六角扭矩扳手 - 1060071-00-A（仅适用于安装程序）
 重复使用

拆卸

  1. 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。
  2. 拆下新鲜空气进气槽。请参阅 HVAC，新鲜空气进气口 ((拆卸和更换))。
  3. 断开低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）。
  4. 拆下低压电池。请参阅 16V 锂离子电池包 ((拆卸和更换))。
  5. 拆卸前流线型护板。请参阅 前流线型护板 ((拆卸和更换))。
  6. 在车辆前部下方放置一个液体收集器。
  7. 拆卸冷却液罐罐盖。
  8. 在车辆前部附近放置一个排液器，并将排液器设置到“排空”模式。

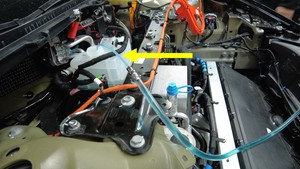

  9. 将排空软管放置在冷却液罐 LH 前角，然后排出尽可能多的冷却液。

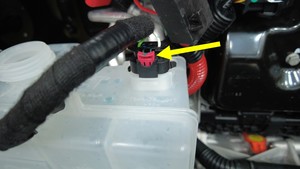

  10. 松开锁片，然后断开冷却液罐液位传感器上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
  11. 松开将电气线束固定到冷却液罐顶部的卡子。

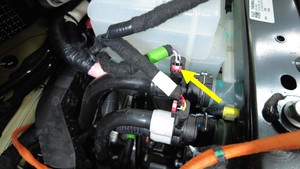

  12. 在冷却液罐附近，断开冷却器至电池软管传感器上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
    Informational PurposesAn informational icon, calling your attention
    注
    记录连接器线束上所缠绕胶带的颜色，以及线束相对于冷却液罐的位置。

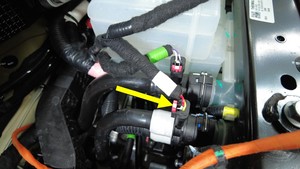

  13. 在冷却液罐附近，断开动力总成供给软管传感器上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
    Informational PurposesAn informational icon, calling your attention
    注
    记录连接器线束上所缠绕胶带的颜色，以及线束相对于冷却液罐的位置。

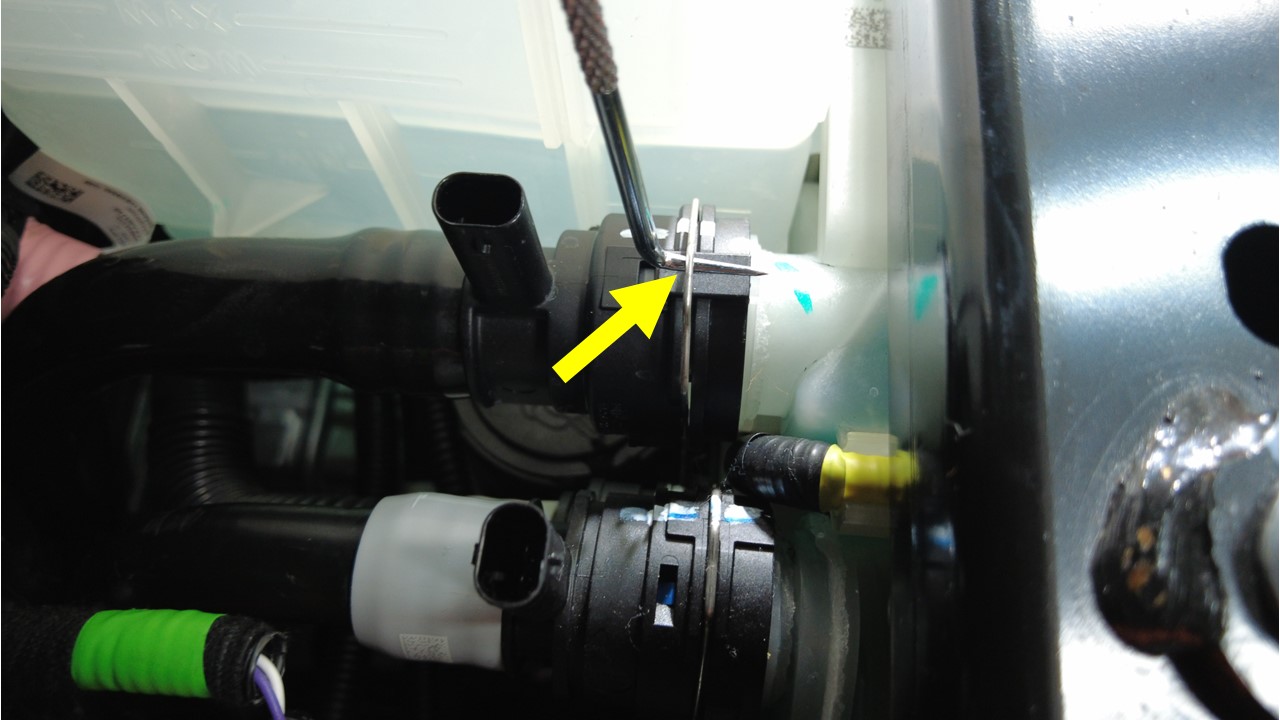

  14. 松开弹簧夹，然后将制冷器至电池软管从超级歧管上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    在软管两端安装塞子，以防止冷却液流失。如果冷却液流失量超过 1 升，需要进行真空加注。

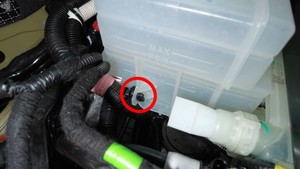

  15. 松开将电气线束固定到冷却液罐右侧的卡子。

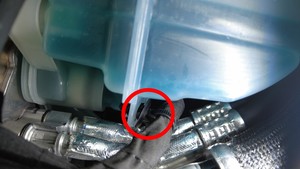

  16. 松开将电气线束固定到冷却液罐左侧下部的夹子。

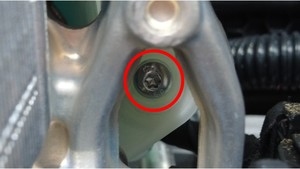

  17. 拆卸将冷却液罐侧面固定到超级歧管的螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T25 梅花套筒
    • 10 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    • 1/4 英寸六角扭矩扳手 - 1060071-00-A（仅适用于安装程序）
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

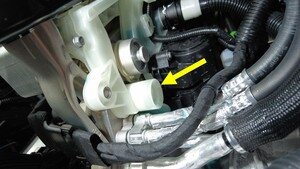

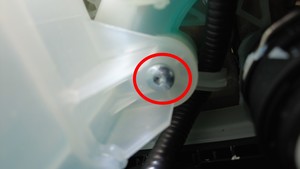

  18. 拆卸将冷却液罐前部固定到超级歧管的螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T25 梅花套筒
    • 10 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    • 1/4 英寸钻头六角扭矩扳手 - 1060071-00-A（仅适用于安装程序）

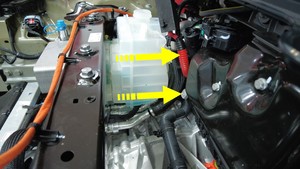

  19. 从超级歧管上松开冷却液罐，将冷却液罐朝车尾方向移动以将其拆下。

安装

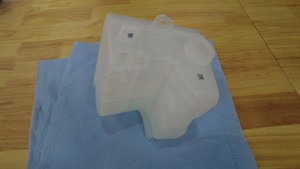

  1. 检验冷却液罐底部的 O 型环是否正确就位，然后在 O 型环上涂抹润滑剂。
  2. 将冷却液罐放置在超级歧管上，确保冷却液罐出口端与超级歧管冷却液入口端完全对接。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
  3. 安装将冷却液罐侧面固定到超级歧管的螺钉。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T25 梅花套筒
    • 10 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    • 1/4 英寸六角扭矩扳手 - 1060071-00-A（仅适用于安装程序）
  4. 安装将冷却液罐前部固定到超级歧管的螺钉。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T25 梅花套筒
    • 10 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    • 1/4 英寸钻头六角扭矩扳手 - 1060071-00-A（仅适用于安装程序）
  5. 安装将电气线束固定到冷却液罐下部 左侧的夹子。
  6. 安装将电气线束固定到冷却液罐右侧的夹子。

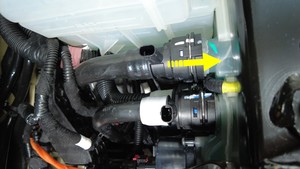

  7. 将制冷器至电池软管安装在超级歧管上。
    Informational PurposesAn informational icon, calling your attention
    注
    尽快取下超级歧管上的塞子，以免冷却液流失。执行推拉测试，确认软管已完全就位。
  8. 在冷却液罐附近，将电气连接器连接到动力总成供给软管传感器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推入连接器以接合锁止机构。切勿从侧面推动锁片。
  9. 在冷却液罐附近，将电气连接器与冷却器至电池软管传感器相连。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推入连接器以接合锁止机构。切勿从侧面推动锁片。
  10. 安装将电气线束固定到冷却液罐顶部的卡子。
  11. 连接冷却液罐液位传感器上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推入连接器以接合锁止机构。切勿从侧面推动锁片。
  12. 安装低压电池。请参阅 16V 锂离子电池包 ((拆卸和更换))。
  13. 连接低压电源。请参阅 低压电池 - 锂离子（断开和连接）。
  14. 取走放置在车辆前部下方的液体收集器。
  15. 安装前部流线型护板。请参阅 前流线型护板 ((拆卸和更换))。
  16. 向冷却液罐加注适当的冷却液，直至 MAX 线处。
  17. 将装有 Toolbox 的笔记本电脑与车辆相连
  18. 选择Actions选项卡，然后搜索 "Purge"。
  19. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    via Toolbox:(link)    ，然后点击RUN。
    Informational PurposesAn informational icon, calling your attention
    注
    确保车辆未处于行驶状态。
    Informational PurposesAn informational icon, calling your attention
    注
    测试将持续约 10 分钟。测试运行期间，监测并保持超级瓶注满。
  20. 排空空气后，点击窗口右上角的 “X” 关闭页面。
  21. 检查冷却液罐液位，必要时进行加注。
  22. 安装冷却液罐罐盖。
  23. 在 Toolbox 中，选择Actions选项卡，然后搜索 "Thermal System Performance Test"。
  24. 点击TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Service Mode:Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    via Toolbox:(link)    ，然后点击Run。
  25. 待例行程序完成后，点击提示窗口右上角的 “X” 关闭页面。
  26. 断开笔记本电脑与车辆的连接
  27. 安装新鲜空气进气槽。请参阅 HVAC，新鲜空气进气口 ((拆卸和更换))。
  28. 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
