磁盘外壳冷却液泄漏测试

校正代码 16102010 1.00 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1132185-00-B 冷却液泄漏测试适配器套件，Model 3
  • 1135762-00-A 冷却软管维修堵头套件，Model 3

扭矩规格

表 1. 扭矩规格： 磁盘外壳冷却液泄漏测试
描述 扭矩值 推荐工具 重复使用/更换 备注
将 LH 轮拱内衬底部后边缘固定到车身的螺栓
5 Nm (3.7 lbs-ft)
  • 4 英寸加长件
  • 10 毫米套筒扳手
 重复使用

程序

  1. 打开 LH 前车门，降下 LH 前车窗。
  2. 启用“维护模式”。请参阅 维护模式。
  3. 解锁车辆网关。请参阅 网关解锁。
  4. 在触摸屏上，点击Thermal > Coolant System > Coolant Fill/Drain，然后选择Run，以启动 "Thermal Fluid Fill/Drain (Coolant Only)" 例行程序。
    Informational PurposesAn informational icon, calling your attention
    注
    如果例行程序所需时间超过 5 小时，请重新执行该程序。
  5. 拆卸前备箱后部挡板。请参阅 后裙板总成 ((拆卸和更换))。
  6. 拆卸驾驶室进气槽。请参阅 HVAC，新风槽，总成 ((拆卸和更换))。
  7. 拆卸前流线型护板。请参阅 前流线型护板 ((拆卸和更换))。
  8. 拆下高压电池前滑板。请参阅 防滑板 - 高压电池 - 前 ((拆卸和更换))。

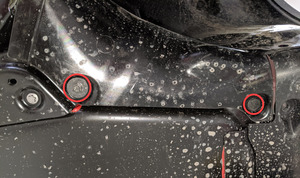

  9. 松开将左侧轮拱内衬下部后边缘固定到车身的下部卡子（3 个）和螺栓，以便触及冷却液软管。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 4 英寸加长件
    • 10 毫米套筒扳手
  10. 使用弹力带拉回 LH 前轮拱内衬，然后将其固定到副框架上。
  11. 将冷却液排放容器放置在高压电池左前角。

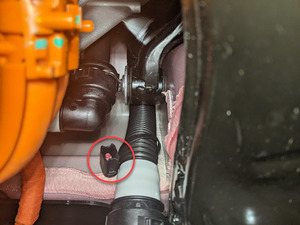

  12. 松开将高压电池至歧管软管固定到车身的卡子。

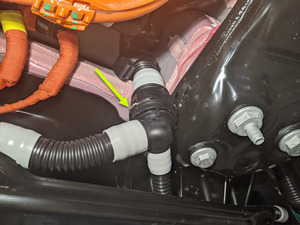

  13. 断开车辆左侧的电池至歧管软管，堵住外接头，以便电池进行排放。
  14. 将冷却液压力测试适配器连接到高压电池入口软管接头。
  15. 将驱动电机压力测试固定装置连接到冷却液压力测试适配器。

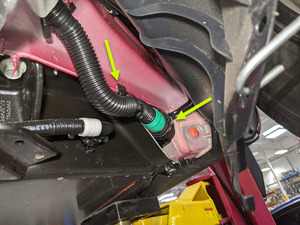

  16. 断开车辆 左侧的高压电池回路软管，插入软管内接头，以便电池进行排放。
  17. 将冷却液排放适配器连接到高压电池回流软管，然后利用管路排放冷却液。
  18. 关闭测试固定装置上的 P1 阀（入口）和 P2 阀（出口），连接压缩空气供应管路。
  19. 完全关闭调整器，然后打开 P1（入口阀）。
  20. 将测试固定装置的调压器设置为 26 psi。
  21. 缓慢打开 P2（出口阀）以加快排放速度。
  22. 至少等待 5 分钟，确保冷却液彻底排放。
  23. 关闭测试固定装置上的 P1（入口）和 P2（出口）阀，使压力趋于稳定。
  24. 关闭高压电池回路软管适配器阀。
  25. 打开 P1 （入口阀）并将压力调整器上压力逐渐调整到 26 psi 。
  26. 打开 P2 （出口阀）并向整个系统注入空气，至少等待 45 秒，使压力稳定在 26 psi。
  27. 关闭 P1（入口阀），记录显示的起始压力，然后启动 4 分钟计时器。
  28. 4 分钟后，记录显示的终止压力。
  29. 用起始压力减去终止压力，根据情况执行相应操作：
    • 如果差值大于 0.2 psi，检查软管、适配器和插塞配件，关闭 P2（出口阀）并打开 P1（入口阀），检查调节器压力，然后从第#TASK_UMP_YBP_GCB__GUID-9CF60E0A-0098-4C21-BFF2-557FC82D928A步开始重新测试。如果差值仍大于 0.2 psi，请上报 Toolbox 会话。
    • 如果差值小于 0.2 psi，请继续执行本程序。
  30. 将供气装置从测试固定装置上断开。
  31. 打开 P1（入口阀），然后将测试固定装置从冷却液压力测试适配器上断开。
  32. 从软管上拆下冷却液压力测试适配器和冷却液压力测试适配器塞，然后取下其他软管塞。
  33. 将电池连接到歧管软管和高压电池回路软管。
  34. 取走车辆下方的冷却液排放容器。
  35. 紧固将电池至歧管软管固定到车身的卡子。
  36. 将弹力带从左前轮拱内衬上拆下。

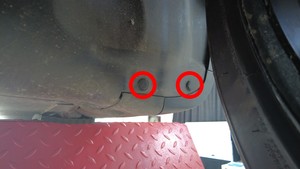

  37. 紧固将左侧轮拱内衬后部下边缘固定到车身的下部卡子（3 个）和螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 4 英寸加长件
    • 10 毫米套筒扳手
  38. 安装高压电池前滑板。请参阅 防滑板 - 高压电池 - 前 ((拆卸和更换))。
  39. 安装前部流线型护板。请参阅 前流线型护板 ((拆卸和更换))。
  40. 对冷却系统进行真空重新加注。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  41. 退出“维护模式”。请参阅 维护模式。
  42. 安装驾驶室进气槽。请参阅 HVAC，新风槽，总成 ((拆卸和更换))。
  43. 安装前备箱后挡板。请参阅 后裙板总成 ((拆卸和更换))。
  44. 将车辆从举升机上移走。请参阅 。
  45. 升起 LH 前车窗并关闭 LH 前车门。
