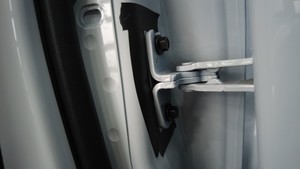

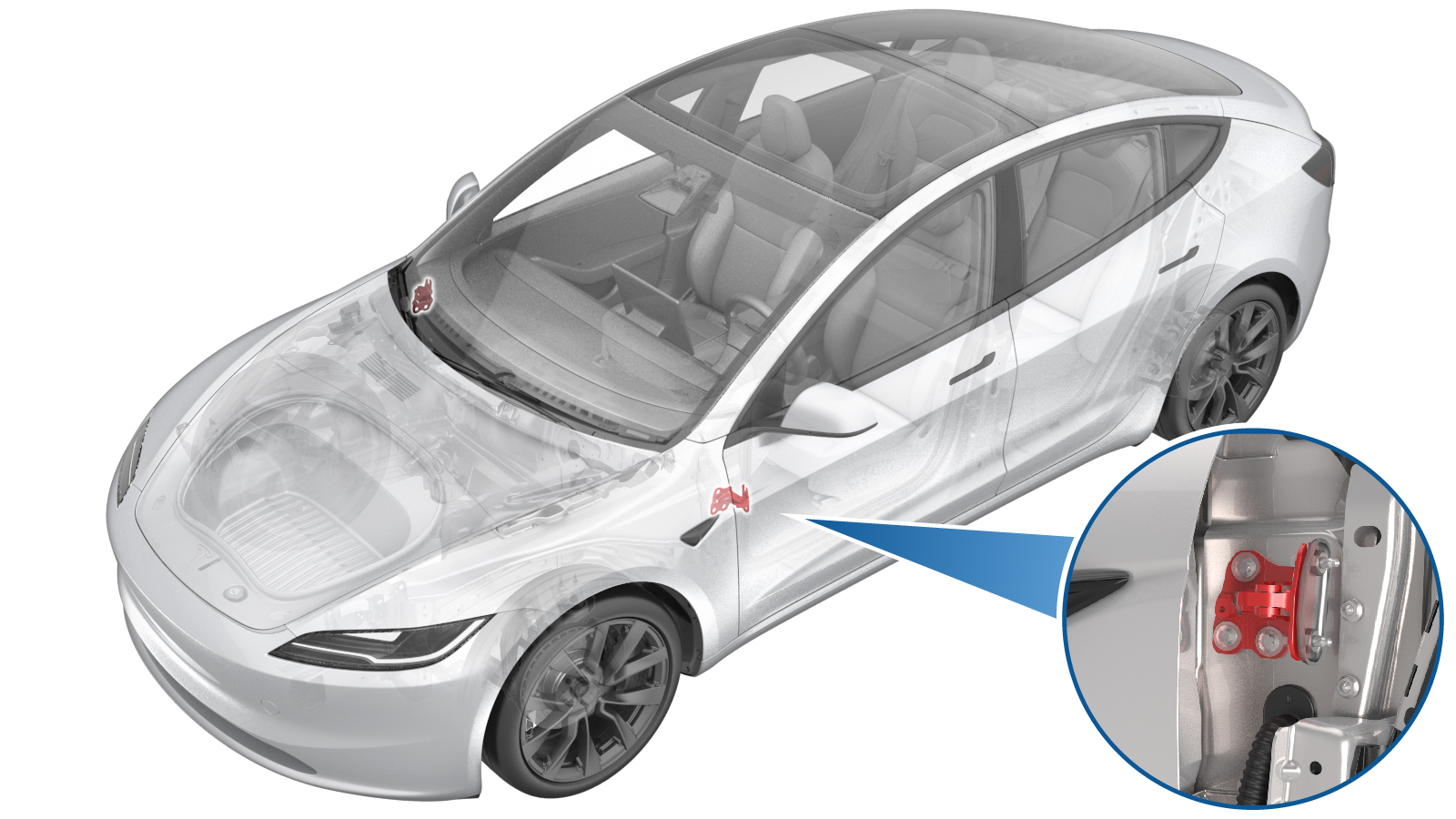

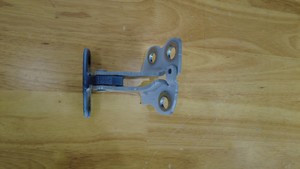

铰链 - 前车门 - 上 - 左侧 ((拆卸和更换))
校正代码
1133010122
FRT
0.36
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
设备：
- 1079485-00-A Crowfoot Open End Set
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左前车门上部铰链固定到车门的螺栓（2 个） |
 27 Nm (19.9 lbs-ft) |
|
重复使用 | |
| 将左前车门上部铰链固定到车身的螺栓（3 个） |
27 Nm (19.9 lbs-ft) |
|
重复使用 |
拆卸
- 打开 LH 前车门，降下 LH 前车窗。
-

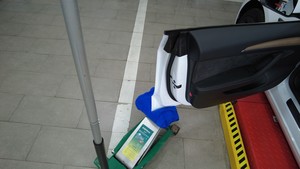

用卧式千斤顶撑起左前车门。
警告使用柔软材料保护车门涂漆。
-
在车身和车门上的左前车门上部铰链四周粘贴遮蔽胶带，以便在安装过程中辅助对齐。
-

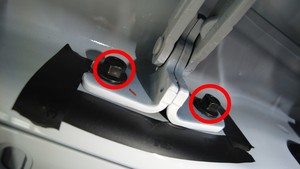

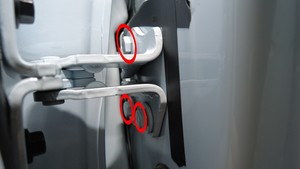

拆卸将左前车门上部铰链固定到左前车门的螺栓（2 个）。
提示推荐使用以下工具
- 10 毫米 12 点组合扳手
- 爪型扩口扳手套件 - 1079485-00-A（仅适用于安装程序）
-

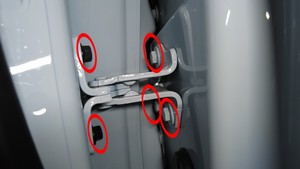

拆下将 LH 前车门上部铰链固定到车身的螺栓 (x3)。
提示推荐使用以下工具
- 13 毫米 12 点组合扳手
- 爪型扩口扳手套件 - 1079485-00-A（仅适用于安装程序）
-

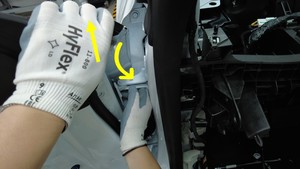

用一只手在车门顶部靠近扬声器的位置向外推，然后将 LH 前车门上部铰链先向上再向外送入车辆后部，以将其拆下。
安装
-

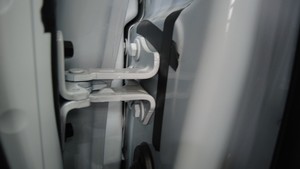

将左前车门上部铰链放置在车辆上。

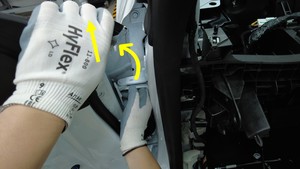

注一只手在车门顶部靠近扬声器的位置向外推，然后插入左前车门上部铰链。
-
安装并手动拧紧将左前车门上部铰链固定到车身的螺栓（3 个）。
-
安装并用手拧紧将 LH 前车门上部铰链固定到 LH 前车门的螺栓 (x2)。
-
紧固将左前车门上部铰链固定到车身的螺栓（3 个）。27 Nm (19.9 lbs-ft)提示推荐使用以下工具
- 13 毫米 12 点组合扳手
- 爪型扩口扳手套件 - 1079485-00-A（仅适用于安装程序）
-
紧固将左前车门上部铰链固定到左前车门的螺栓（2 个）。27 Nm (19.9 lbs-ft)提示推荐使用以下工具
- 10 毫米 12 点组合扳手
- 爪型扩口扳手套件 - 1079485-00-A（仅适用于安装程序）
- 从 LH 前车门下方移走卧式千斤顶。
-
关闭 LH 前车门，然后检查间隙和平整度是否在规格范围内。视需要进行调节。
注请参阅 面板定位规格
- 揭下车门和车身上的遮蔽胶带。
-
使用 IPA 湿巾清洁 LH 前车门上部铰链螺栓头，风干 1 分钟，然后再继续执行下一步。
-
视需要在左前车门上部铰链螺栓头上涂抹修补漆。
注涂抹之前，请将修补漆摇匀。待第一层修补漆风干 20 分钟后再涂抹第二层。
- 升起 LH 前车窗并关闭 LH 前车门。
